Type de produit	Marteau de démolition
Marque	HiKOKI
Modèle	H45SR
Tension d'alimentation	230 V / 240 V (selon région)
Puissance absorbée	950 W
Vitesse de percussion à pleine charge	3000 min⁻¹
Poids (sans cordon ni poignée latérale)	5,9 kg
Type de percussion	Électromécanique
Système de fixation des outils	Queue hexagonale
Accessoires inclus	Pointe de broyage, poignée latérale, capuchon avant, cache poussière, boîte de rangement
Niveau de vibrations	8,3 m/s² (valeur d'accélération pondérée)
Matériau du boîtier	Aluminium (carter de cylindre)
Garantie	Garantie légale de conformité
Entretien	Graissage périodique, remplacement des balais carbone
Sécurité	Arrêt automatique des balais usés, protection contre les démarrages intempestifs
Utilisation prévue	Broyage du béton, burinage, rainurage, coupe de barres, enfoncement de pieux
Alimentation électrique	Secteur (câblé)

FOIRE AUX QUESTIONS - H45SR HiKOKI

Comment installer l'outil sur le marteau de démolition H45SR ?

Pour installer l'outil, assurez-vous que l'interrupteur est sur OFF et débranchez l'appareil. Nettoyez et graissez la queue de l'outil. Tirez la poignée (A) dans le sens Ⓐ, insérez l'outil dans l'orifice du capuchon avant en tournant pour aligner l'hexagone, puis enfoncez jusqu'au fond. Relâchez la poignée et vérifiez que l'outil est bien bloqué.

Comment remplacer la graisse du marteau de démolition ?

Le remplacement de la graisse doit être effectué lors du changement des balais carbone. Mettez l'interrupteur sur OFF et débranchez l'outil. Retirez le couvercle de manivelle, essuyez l'ancienne graisse, puis appliquez 40 g de Graisse pour Marteau électrique HiKOKI A sur la tige de connexion. Remettez le couvercle en place.

Que faire si le marteau de démolition ne démarre pas ?

Si l'interrupteur est enclenché mais que l'outil ne fonctionne pas, coupez l'interrupteur, appuyez la tête de l'outil sur la surface de démolition, puis enclenchez et coupez à nouveau l'interrupteur. Répétez cette opération quelques minutes pour réchauffer l'outil. Si le problème persiste, vérifiez les balais carbone ou contactez un service agréé.

Comment nettoyer et entretenir l'appareil ?

Après utilisation, nettoyez l'outil avec un chiffon sec. Vérifiez régulièrement les vis de montage et resserrez-les si nécessaire. Inspectez les balais carbone : s'ils sont usés jusqu'à la limite d'usure, remplacez-les par des balais identiques. Ne laissez pas l'huile ou l'eau pénétrer dans le moteur.

Quels accessoires sont disponibles pour le H45SR ?

Les accessoires standard incluent une pointe de broyage, une poignée latérale, un capuchon avant et un cache poussière. En option, vous pouvez acheter des pointes de broyage de 280 ou 450 mm, une fraise pour coupage d'asphalte, une seringue, et de la Graisse A pour marteau (500 g, 70 g ou 30 g). Les accessoires sont sujets à changement sans préavis.

Quelle est la puissance de cet appareil ?

Le marteau de démolition HiKOKI H45SR a une puissance absorbée de 950 W. Sa vitesse de percussion à pleine charge est de 3000 min⁻¹. Le poids est de 5,9 kg sans cordon ni poignée latérale.

Comment changer les balais carbone ?

Débranchez l'outil. Desserez la vis de fixation et retirez le couvercle arrière de balai. Enlevez le chapeau de balai et le balai usé. Insérez un nouveau balai identique, remettez le chapeau et serrez fermement. Installez le couvercle arrière. Les balais doivent coulisser librement.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des protections auditives et oculaires. Utilisez la poignée latérale fournie. Ne touchez pas le foret après utilisation (risque de brûlure). Avant de percer un mur, vérifiez l'absence de câbles ou de conduits. Maintenez l'aire de travail propre et bien éclairée.

Puis-je utiliser cet outil pour percer des trous ?

Non, le H45SR est un marteau de démolition conçu pour le broyage, le burinage, le rainurage et autres travaux de démolition. Il n'est pas adapté au perçage rotatif. Pour percer, utilisez une perceuse à percussion adaptée.

Où puis-je trouver des pièces détachées ou faire réparer l'outil ?

Les réparations doivent être confiées à un service après-vente HiKOKI agréé. Vous pouvez contacter HiKOKI France : Parc de l'Eglantier, 22 rue des Cerisiers, Lisses-C.E. 1541, 91015 EVRY CEDEX, France. Tél : [phone]. Consultez le site www.hikoki-powertools.fr pour trouver un centre proche.

MODE D'EMPLOI H45SR HiKOKI

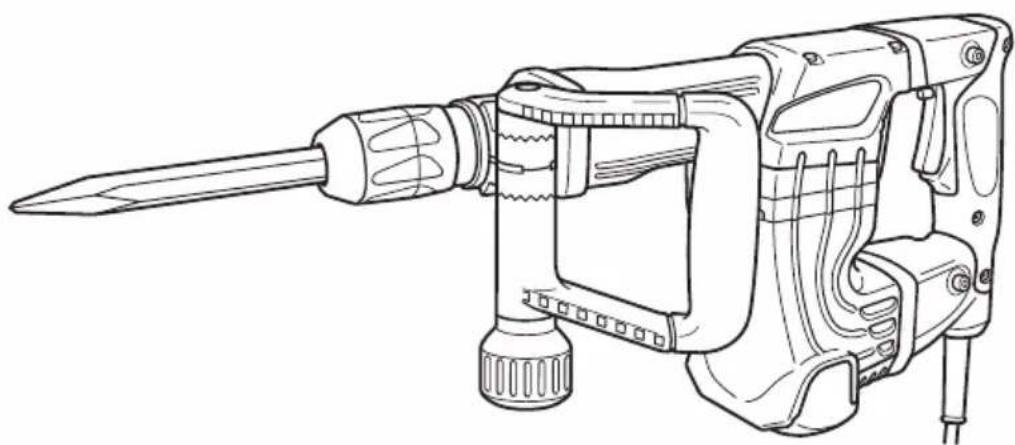

Demolition Hammer Hammer Marteau de demolition Demolitore Hakhamer Martillo Martelo Κρουστικό

H 45SR

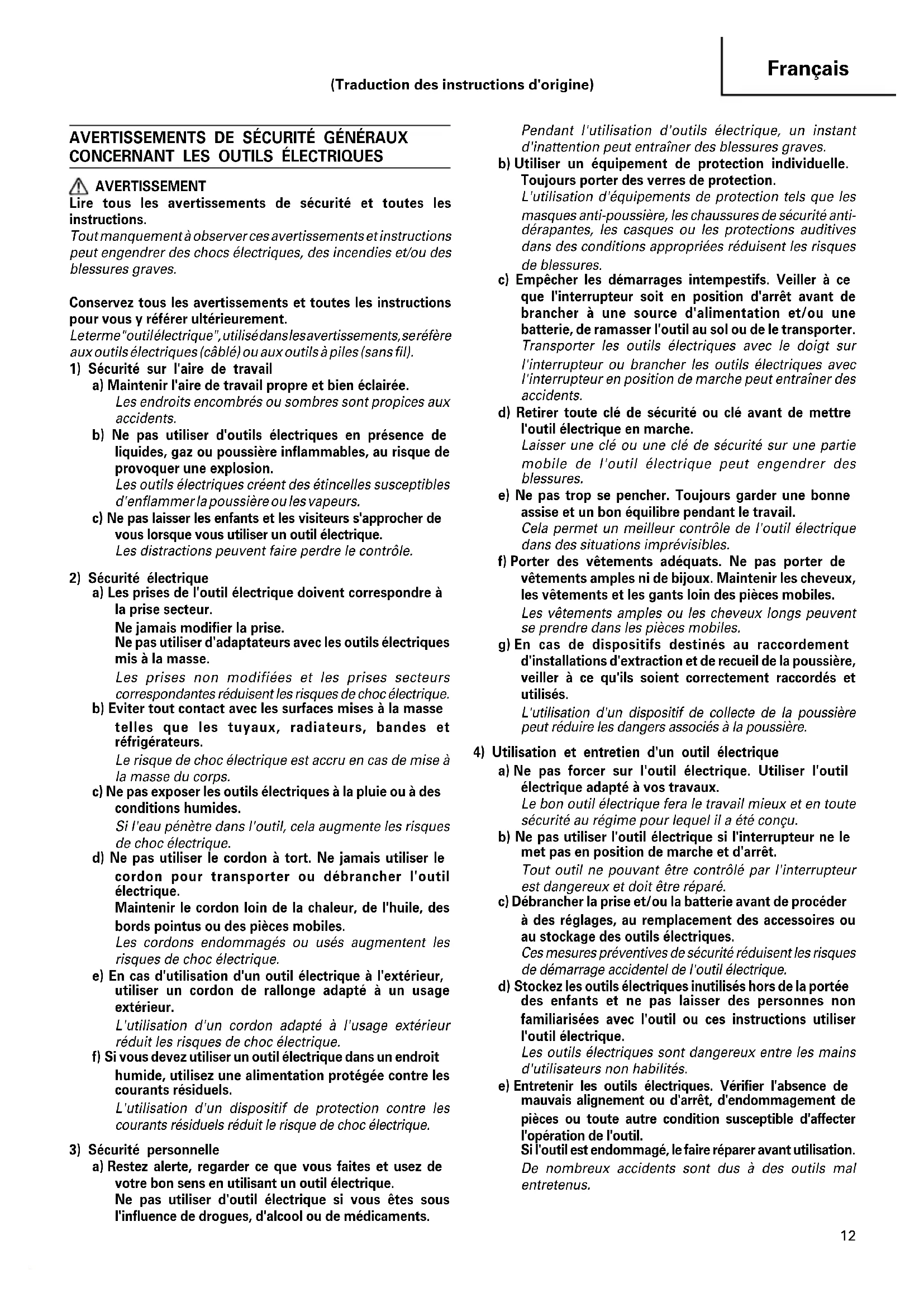

Lire tous les avertissements de sécurité et toutes les instructions.

Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.

Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement.

Leterme "outilélectrique", utilisédanslesavertissements, seréfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité sur l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombrés ou sombres sont propices aux accidents.
b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.
Les outils électriques créent des étincelles susceptibles d'enflammer la poussière ou les vapeurs.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.
Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.
b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.
Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.

L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.
Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.

L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter.
Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.
Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coïncer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

PRECAUTIONS

Maintenir les enfants et les personnes infirmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.

AVERTISSEMENT DE SÉCURITÉ CONCERNANT LE MARTEAU DE DÉMOLITION

1. Portez des protecteurs.

L'exposition au bruit peut engendrer une perte de l'audition.

1. Utilisez les poignées auxiliaires fournies avec l'outil.

Toute perte de contrôle peut entraîner des blessures.

1. Ne pas toucher le foret pendant ou immédiatement après le fonctionnement. Il devient très chaud et peut causer des brûlures.

2. Avant de briser, découper ou percer un mur, le plancher ou le plafond, s'assurer qu'aucun câble électrique ou conduit n'y soit noyé.

3. Même si l'interrupteur est enclenché, que le moteur tourne et que la tête de l'outil est appuyée contre la surface de démolition, il est possible que le marteau de démolition ne se mette pas à fonctionner. Dans ce cas, couper l'interrupteur, appuyer à nouveau la tête de l'outil sur la surface de démolition, puis enclencher et couper l'interrupteur. Cela devrait faire marcher le marteau de démolition. Recommencer ces opérations pendant quelques minutes ; le marteau de démolition chauffera, après quoi il fonctionnera lorsqu'il sera commuté sur ON-LOCK.

SPECIFICATIONS

Tension (par zone)* (230V, 240V)
Entrée 950 W*
Vitesse de percussion à pleine charge 3000 min	-1
Poids (sans cordon et poignée latérale) 5,9 kg

* Assurez-vous de vérifier la plaque signalétique sur le produit qui peut changer suivant les régions.

ACCESSOIRES STANDARD

(1) Boîter 1
(2) Pointe de broyage .... 1
(3) Poignée latérale .... 1
(4) Capuchon avant .... 1
(5) Cache poussière .... 1
Les accessoires standard sont sujets à changement sans préavis.

ACCESSOIRES SUR OPTION (vendus séparément)

○Broyage

(1) Pointe de broyage

Longueur totale : 280, 450 mm

○Coupage d'asphalte

(1) Fraise

○Dégrossissage

○Seringue (pour enlever déchets)

○Puisage

○Graisse A pour marteau

500 g (en boîte)

70 g (en tube)

30 g (en tube)

Les accessoires à option sont sujets à changement sans préavis.

REMARQUE :

L'adaptateur de mise à la terre et l'adaptateur d'ancrage vendus séparément ne peuvent être utilisés.

APPLICATIONS

Broyage du béton, burinage, rainurage, coupe de barres, et enfoncement de pieux.

Exemples d'application :

Installation de tuyautage et de câblage, installation de facilités sanitaires, de machinerie, d'alimentation d'eau et de drainage, travaux intérieurs, facilités de port et autres travaux de génie civil.

AVANT LA MISE EN MARCHE

1. Source de puissance

S'assurer que la source de puissance à utiliser correspond à la puissance indiquée sur la plaque signalétique de produit.

2. Interrupteur de puissance

S'assurer que l'interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l'interrupteur est sur MARCHE, l'outil démarre immédiatement et peut provoquer un grave accident.

3. Fil de rallonge

Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d'une épaisseur suffisante et d'une capacité nominale suffisante. Le fil de rallonge doit être aussi court que possible.

4. Avant d'installer les outils

ATTENTION :

Bien couper l'alimentation et débrancher la fiche de la prise secteur pour éviter tout problème.

REMARQUE :

Pour que la poussière ne pénètre pas à l'intérieur du mandrin de l'outil, toujours remplacer le capuchon avant par un autre adapté à la forme de la queue de l'outil utilisé. (Fig. 1, Fig. 2)

Pour remplacer le capuchon avant, procéder de la façon suivante.

(1) Tirer la poignée (A) dans le sens de Ⓐ comme indiqué sur la Fig. 3, et tirer à fond sur le capuchon avant pour le retirer.

(2) Fixer le capuchon avant avec la poignée (A) déjà tirée dans le sens de Ⓐ, puis ramener la poignée (A) sur sa position d'origine.

5. Installation des outils

ATTENTION :

Bien mettre l'interrupteur sur OFF et débrancher la fiche de la prise secteur pour éviter tout ennui grave.

REMARQUE :

En ce qui concerne les outils comme les pointes de broyage et les couteaux, bien utiliser les pièces d'origine vendues séparément spécifiées par HiKOKI.

(1) Bien essuyer et nettoyer la section de la queue de l'outil, et l'enduire de graisse ou d'huile de machine.
(2) Comme indiqué sur la Fig. 4, tirer sur la poignée (A) dans le sens Ⓐ, et insérer l'outil dans l'un des orifices du capuchon avant.
(3) Régler l'orifice hexagonal tout en tournant l'outil, et l'insérer encore davantage jusqu'à ce qu'il touche le fond de l'orifice.
(4) Ramener la poignée (A) sur sa position d'origine, tirer sur l'outil et vérifier qu'il est bloqué à fond. (Fig. 5)

6. Installation du cache poussière

ATTENTION :

Bien couper l'alimentation et débrancher la fiche de la prise secteur pour éviter tout problème.

Quand le cache poussière est placé sur la poignée (A), la poussière ne peut plus pénétrer à l'intérieur du mandrin de l'outil pendant l'utilisation.

Installer le cache poussière comme suit.

(1) Mettre l'outil dans le mandrin.
(2) Insérer le cache poussière en commençant par la pointe de l'outil.
(3) Insérer l'outil à fond, puis placer le cache poussière sur la poignée (A) comme indiqué sur la Fig. 6.
(4) Pour installer des outils comme par exemple un outil de coupe, insérer le cache poussière dans l'outil et installer l'outil sur le mandrin avant de placer le cache poussière sur la poignée (A).

7. Retrait de l'outil

Comme indiqué sur la Fig. 4, tirer sur la poignée (A) et sortir l'outil.

ATTENTION :

Bien tenir l'outil par la poignée et la poignée latérale ou la section du manche (B) pendant le travail. Ne pas tenir l'outil par le manche (A) pendant le travail. Si l'on tire dessus par inadvertance, la pointe de broyage risque de s'éjecter brusquement.

COMMENT UTILISER LE MARTEAU DE DEMOLITION (Fig. 7)

1. Après avoir placé la pointe de l'outil sur la surface du béton, brancher l'outil sur ON.
2. En utilisant le poids de la machine et en maintenant fermement le marteau de démolition avec les deux mains, le mouvement de recul peut être effectivement contrôlé.
   Procéder avec un régime modéré ; l'utilisation de trop de force pourrait réduire l'efficacité.

ATTENTION :

Quand l'outil a fonctionné pendant longtemps, le carter de cylindre devient chaud. Faire attention de ne pas se brûler les mains.

REMPLACEMENT DE GRAISSE

Cette machine est de construction entièrement hermétique pour la protéger contre la poussière et pour éviter les fuites de lubrifiant. Cet appareil peut être utilisé sans supplement de graisse pendant une longue période de temps. Cependant, remplacer la graisse pour ne pas écourter la durée de vie. Remplacer la graisse comme indiqué ci-dessous.

1. Période de remplacement

Contrôler la quantité de graisse lors du remplacement de la brosse de carbone. (Voir l'élément 4 de la section ENTRETIEN ET INSPECTION.) Se procurer la graisse chez l'Agence de Service Autorisée HiKOKI la plus proche.

Si vous devez changer la graisse vous-même, veuillez respecter les points suivants.

2. Comment remplacer la graisse

ATTENTION :

Avant de remplacer la graisse, fermer l'interrupteur et débrancher l'outil de la prise de courant.

(1) Enlever le couvercle de manivelle et essuyer la vieille graisse à l'intérieur. (Fig. 8)
(2) Appliquer 40 g (la quantité standard pour recouvrir la tige de connexion) de graisse pour Marteau électrique HiKOKI A au carter.
(3) Après avoir remplacé la graisse, installer fermement le carter.

REMARQUE :

La graisse pour Marteau électrique HiKOKI A est du type à viscosité faible ; quand le tube est vide, adressez-vous à votre Agent de Service Autorisé HiKOKI pour vous en procurer un nouveau.

ENTRETIEN ET INSPECTION

1. Inspection de l'outil

Etant donné que l'utilisation d'un outil émoussé réduira le rendement et provoquera éventuellement un manuvais fonctionnement du moteur, aiguiser ouremplacer l'outil dès qu'une abrasion apparaît.

2. Contrôle des vis de montage

Vérifier régulièrement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.

3. Entretien du moteur

Le bobinage de l'ensemble moteur est le "coeur" même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

4. Contrôle des balais en carbone (Fig. 9)

Le moteur utilise des balais en carbone qui sont des pièces qui s'usent. Quand ils sont usés ou près de la "limite d'usure", il pourra en résulter un mauvais fonctionnement du moteur. Quand le moteur est équipé d'un balai en carbone à arrêt automatique, il s'arrêtera automatiquement. Remplacez alors les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu'ils coulissent librement dans les supports.

5. Remplacement d'un balai en carbone

Desserrer la vis de fixation et enlever le couvercle arrière de balai. Enlever le chapeau de balai et le balai de charbon. Après avoir remplacé le balai de charbon, ne pas manquer de serrer fermement le chapeau de balai et d'installer le couvercle arrière.

6. Liste des pièces de rechange

A : No. élément
B : No. code
C : No. utilisé
D : Remarques

ATTENTION :

Les réparations, modifications et inspections des outils électriques HiKOKI doivent être confiées à un service après-vente HiKOKI agréé.

Il sera utile de présenter cette liste de pièces au service après-vente HiKOKI agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques HiKOKI sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

GARANTIE

Nous garantissons que l'ensemble des Outils électriques HiKOKI sont conformes aux réglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d'emploi, dans un service d'entretien autorisé.

REMARQUE :

Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifications peuvent faire l'objet de modifications sans avis préalable.

Au sujet des vibrations

Les valeurs mesurées ont été déterminées en fonction de la norme EN60745.

Valeur d'accélération moyenne quadratique pondérée type : 8,3 m/s².

Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,

91015 EVRY CEDEX, France

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.fr
