MANUALE UTENTE H45SR HiKOKI

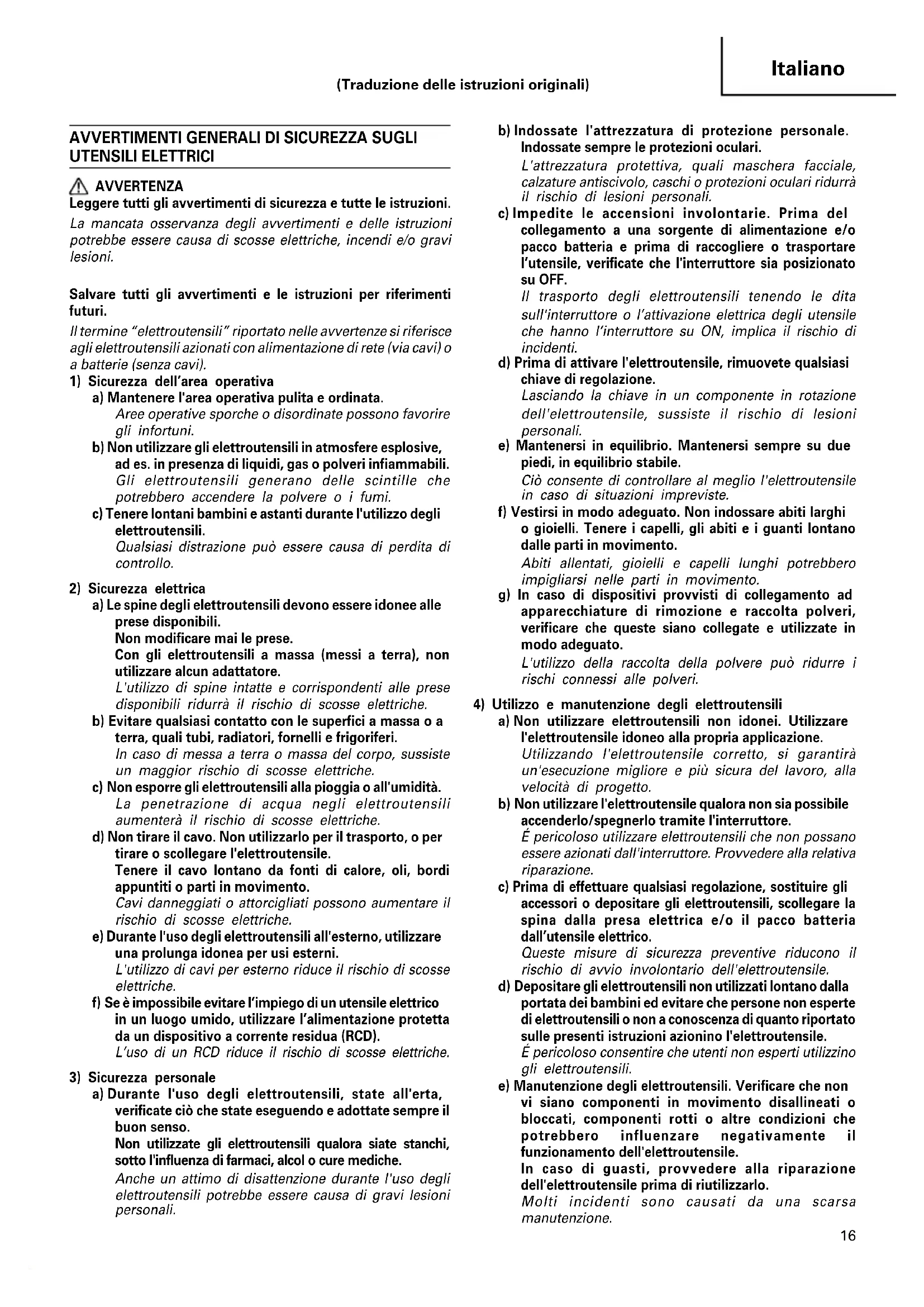

UTENSILI ELETTRICI AVVERTENZA Leggere tutti gli avvertimenti di sicurezza e tutte le istruzioni. La mancata osservanza degli avvertimenti e delle istruzioni potrebbe essere causa di scosse elettriche, incendi e/o gravi lesioni. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l'area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modificare mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfici a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni. L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un utensile elettrico in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'influenza di farmaci, alcol o cure mediche. Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali. b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari. L'attrezzatura protettiva, quali maschera facciale, calzature antiscivolo, caschi o protezioni oculari ridurrà il rischio di lesioni personali. c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l’utensile, verificate che l'interruttore sia posizionato su OFF. Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l’attivazione elettrica degli utensile che hanno l’interruttore su ON, implica il rischio di incidenti. d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione. Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali. e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile. Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste. f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, gli abiti e i guanti lontano dalle parti in movimento. Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento. g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verificare che queste siano collegate e utilizzate in modo adeguato. L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione. Utilizzando l'elettroutensile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione. c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o depositare gli elettroutensili, scollegare la spina dalla presa elettrica e/o il pacco batteria dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili. e) Manutenzione degli elettroutensili. Verificare che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero influenzare negativamente il funzionamento dell'elettroutensile. In caso di guasti, provvedere alla riparazione dell'elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. (Traduzione delle istruzioni originali) 04Ita_H45SR_WE 12/17/09, 4:28 PM1617 Italiano f) Mantenere gli strumenti di taglio affilati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affilati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l'elettroutensile, gli accessori, le barrette, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

a) Affidate le riparazioni dell'elettroutensile a persone qualificate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

1. Indossare protettori per le orecchie.

L’esposizione al rumore può causare la perdita dell’udito.

2. Utilizzare le leve ausiliarie fornite con l’utensile.

La perdita di controllo può causare lesioni alla persona.

3. Subito dopo aver adoperato l’attrezzo o durante le

operazioni non toccare mai la punta. Questa diviene molto calda durante il funzionamento e potrebbe causare ustioni.

4. Prima di iniziare a penetrare, frantumare o perforare

um muro, pavimento o soffitto, accertarsi con sicurezza che oggetti come cavi e condotte non siano murati in essi.

5. Anche quando l’interruttore è attivato, il motore è in

• funzione e la testa dell'utensile è premuta contro la superficie da demolire, a volte il demolitore non inizia a funzionare. In questi casi, disattivare l’interruttore, premere di nuovo la testa dell’utensile contro la superficie da demolire e attivare e disattivare l'interruttore. Questo dovrebbe avviare il funzionamento del demolitore. Ripetere questo procedimento per vari minuti fino a che il demolitore si riscalda, dopo di che funzionerà quando regolato su ON-LOCK. CARATTERISTICHE ACCESSORI STANDARD (1) Scatola p. 1
• (2) Punta gigante p. 1
• (3) Impugnatura laterale p. 1
• (4) Tappo anteriore p. 1
• (5) Parapolvere Gli accessori standard possono essere soggetti a cambiamento senza preavviso. ACCESSORI FACOLTATIVI (venduti a parte) 䡬 Frantumazione 䡬 Taglio dell’asfalto 䡬 Sgrossatura 䡬 Battitura Voltaggio (per zona)* (230V, 240V) Potenza assorbita 950 W* Frequenza d’impatto a pieno carico 3000min p. 1

Peso (senza cavo e impugnatura laterale) 5,9 kg

• Accertatevi di aver controllato bene la piastrina perchè essa varia da zona a zona. (1) Spitzmeißel Lunghezza totale: 280, 450 mm (1) Coltello (1) Utensile per l’isolamento (2) Gambo (1) Pestello (2) Gambo 04Ita_H45SR_WE 08/12/12, 12:051718 Italiano 䡬 Siringa (per rimozione dei truccioli) 䡬 Lavoro di palettaggio 䡬 Grasso A per martello 500 g (in lattina) 70 g (nel tubo) 30 g (nel tubo) Gli accessori disponibili a richiesta possono soggetti a essere cambiamento senza preavviso. NOTA: Non è possibile usare l’adattatore di messa a terra e l’adattore di ancoraggio venduti separatamente. APPLICAZIONE Frantumazione di cemento armato, trucciolatura, scanalatura, taglio di sbarre, e infissione di pali. Esempi di Applicazioni: Installazione di tubature e di equipaggiamento per impianti sanitari, di macchinari, lavori di scolo e fuoriuscita d’acqua, lavori per interni, impianti per porti e lavori di ingegneria civile.

Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all’alimentazione di corrente specificate nella piastrina dell’apparecchio.

2. Interruttore di corrente

Mettere l’interruttore in posizione SPENTO. Se la spina è infilata in una presa mentre l’interruttore è ACCESO, l’utensile elettrico si mette immediatamente in moto, facilitando il verificarsi di incidenti gravi.

3. Prolunga del cavo

Quando l’ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di sufficiente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

4. Prima di installare gli utensili

ATTENZIONE: Assicurarsi di spegnere e di scollegare la spina dalla presa per evitare seri problemi. NOTA: Per evitare che polvere penetri nel mandrino utensili, sostituire sempre il tappo anteriore con uno della forma corrispondente al gambo dell’utensile utilizzato. (Fig. 1, Fig. 2) Per sostituire il tappo anteriore, procedere come segue: (1) Tirare l’impugnatura (A) in direzione di come mostrato nella Fig. 3 e tirare con fermezza il tappo anteriore per rimuoverlo. (2) Applicare il tappo anteriore con l’impugnatura (A) già tirata fuori in direzione di , poi riportare l’impugnatura (A) alla posizione originale.

5. Installazione degli utensili

ATTENZIONE: Assicurarsi di spegnere e di scollegare la spina dalla presa di corrente per evitare seri problemi. NOTA: Quanto ad utensili come punte giganti e coltelli, assicurarsi di usare pezzi originali venduti separatamente progettati da HiKOKI. (1) Pulire bene la parte del gambo dell’utensile e applicarvi grasso o olio da macchina. (2) Come mostrato nella Fig. 4, tirare l’impugnatura (A) nella direzione e inserire l’utensile nel foro del tappo anteriore. (3) Regolare il foro esagonale mentre si gira l’utensile e inserirlo inoltre fino a che batte sulla fine del foro. (4) Riportare l’impugnatura (A) alla sua posizione originale, tirare l’utensile e assicurarsi che sia completamente bloccato. (Fig. 5)

6. Installazione del parapolvere

ATTENZIONE: Assicurarsi di spegnere e di scollegare la spina dalla presa per evitare seri problemi. Quando il parapolvere è stato collocato sopra l’impugnatura (A), la polvere non può penetrare nel mandrino utensili durante il funzionamento. Installare il parapolvere come segue. (1) Installare l’utensile nel mandrino utensili. (2) Inserire il parapolvere a partire dalla punta dell’utensile. (3) Spingere l’utensile completamente in dentro, poi collocare il parapolvere sull’impugnatura (A) come mostrato nella Fig. 6. (4) Quando si installano utensili come coltelli, inserire il parapolvere sull’utensile e installare l’utensile sul mandrino utensili prima di collocare il parapolvere sull’impugnatura (A).

7. Rimozione dell’utensile

Come mostrato nella Fig. 4, tirare l’impugnatura (A) e tirare fuori l’utensile. ATTENZIONE: Assicurarsi di afferrare la maniglia e la maniglia laterale o la parte dell’impugnatura (B) durante il lavoro. Non tenere l’impugnatura (A) durante il lavoro. Se la si tira per errore, la punta gigante potrebbe saltare fuori. COME USARE IL DEMOLITORE (Fig. 7)

1. Dopo aver collocato la punta delll’utensile sul

cemento, regolare l’interruttore su ON.

2. Utilizzando il peso della macchina stessa e tenendo

saldamente il demolitore con entrambe le mani, è possibile controllare in modo efficace il movimento di rinculo. Lavorare a velocità moderata, in caso contrario si rischia di abbassare il livello di efficenza. ATTENZIONE: Dopo un lungo tempo di impiego, la cassa del cilindro è molto calda. Fare dunque attenzione a non ustionarsi le mani. (1) Paletta 04Ita_H45SR_WE 08/12/12, 12:061819 Italiano

SOSTITUZIONE DEL GRASSO

Quest’apparecchio è stato costruito in modo da renderlo ermetico all’aria allo scopo di impedire l’entrata di polvere e la fuoriuscita di lubrificante. Questo apparecchio può essere usato senza sostituire il grasso per un lungo periodo di tempo. Tuttavia, effettuare la sostituzione del grasso per assicurare la durata di servizio. Sostituire il grasso come specificato di seguito.

1. Periodo di sostituzione del grasso

Controllare il grasso quando si cambia la spazzola di carbone. (Vedere la voce 4 nella sezione MANUTENZIONE E CONTROLLO.) L’operazione deve essere eseguita dal più vicino Agente di Servizio autorizzato HiKOKI. In caso si debba sostituire il grasso personalmente, procedere secondo i seguenti punti.

2. Come sostituire il grasso

ATTENZIONE: Prima della sostituzione spegnere l’interruttore e staccare la spina dalla presa di corrente. (1) Togliere il coperchio dell’incastellatura e strofinare per asportazione il grasso vecchio che si trova all’interno. (Fig. 8) (2) (3) NOTA: Inserire 40 g (la quantità normale necessaria per coprire la biella) di Grasso per Martelli Elettrici HiKOKI A nel carter. A sostituzione del grasso avvenuta installare nuovamente l’alloggio dell’incastellatura.

Grasso per Martelli Elettrici HiKOKI A è del tipo a bassa viscosità. Quando il grasso viene finito, acquistatene un altro da un Agente di Servizio Autorizzato HiKOKI.

MANUTENZIONE E CONTROLLO

1. Controllo della punta

Poiché l’uso di punte logore diminuisce l’efficacia dell’apparecchio e può provocare eventuali cattivi funzionamenti del motore, affilare o sostituire la punta non appena si nota logoramento.

2. Controllo delle viti di tenuta

Controllare regolarmente tutte le viti di tenuta e assicurarsi che siano esclusivamente serrate. Nel caso che una di queste viti dovesse allentarsi riserrarla immediatamente. Se si non ottiene di farlo, si può causare un grave incidente.

3. Manutenzione del motore

L’avvolgimento del motore il vero e proprio “cuore” degli attezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone (Fig. 9)

Il motore impiega spazzole di carbone, materiali soggeti a consumo. Quando una spazzola è cosumata o vicina al “limite d’usara”, il motore potrebbe subire dei danni. Usando spazzole di carbone con arresto automatico, il motore si ferma automaticamente quando queste sono consumate. In tal caso, bisogna sostituirle con delle nuove, dello stesso numero como indicato nella figura. Tenere, inoltre, sempre pulite le spazzole e fare in modo che questo scorrino liberamente all’interno del portaspazzole.

5. Sostituzione di una spazzola di carbone

Allentare a vite di fermo e togliere il coperchio posteriore. Togliere la capsula della spazzola e le spazzole di carbone. Dopo la sostituzione di queste non dimenticare di serrare la capsula e di installare il copercio posteriore.

6. Lista dei pezzi di ricambio

A: N. voce B: N. codice C: N. uso D: Note ATTENZIONE: Riparazioni, modifiche e ispezioni di utensili elettrici HiKOKI devono essere eseguite da un centro assistenza HiKOKI autorizzato. Questa lista dei pezzi torna utile se viene presentata con l’utensile al centro assistenza HiKOKI autorizzato quando si richiedono riparazioni o altri interventi di manutenzione. Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. MODIFICHE: Gli utensili elettrici HiKOKI vengono continuamente migliorati e modificati per includere le più recenti innovazioni tecnologiche. Di conseguenza, alcuni pezzi (p.es. numero di codice e/o design) possono essere modificati senza preavviso. GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. NOTA: A causa del continuo programma di ricerca e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette a cambiamenti senza preventiva comunicazione. Informazioni riguardanti le vibrazioni I valori misurati sono stati determinati in conformità a EN60745. Il valore efficace pesato tipico dell’accelerazione è di 8,3 m/s

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che il martello demolitore, identifi cato dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. 2000/14/CE

Tipo di apparecchiatura: Demolitore per cemento portatile

Peso dell'apparecchiatura: 6,4 kg

Procedimento di valutazione conformità: Allegato VI

Livello di potenza sonora misurato: 102 dB
