Caractéristiques techniques	Filtre à eau POLARIS AutoClear PAGTF45
Type de filtre	Filtre à eau pour piscine
Capacité de filtration	45 m³/h
Dimensions	Dimensions compactes adaptées aux installations de piscine
Matériaux	Conception en matériaux résistants à la corrosion
Utilisation	Idéal pour maintenir l'eau de piscine propre et claire
Maintenance	Nettoyage régulier du filtre recommandé
Réparation	Réparations possibles avec des pièces de rechange disponibles
Sécurité	Respecter les instructions de sécurité lors de l'installation et de l'entretien
Informations générales	Produit conçu pour une utilisation efficace dans les piscines résidentielles

FOIRE AUX QUESTIONS - AutoClear PAGTF45 POLARIS

Comment installer le filtre POLARIS AutoClear PAGTF45 ?

Pour installer le filtre, commencez par couper l'alimentation en eau. Suivez ensuite les instructions fournies dans le manuel d'installation en veillant à respecter les schémas de raccordement.

Quels types d'impuretés le filtre POLARIS AutoClear PAGTF45 peut-il éliminer ?

Le filtre POLARIS AutoClear PAGTF45 est conçu pour éliminer les particules solides, le sable, les débris et d'autres impuretés de l'eau.

À quelle fréquence dois-je remplacer le filtre ?

Il est recommandé de remplacer le filtre tous les 6 mois ou lorsque la pression indique une obstruction, selon l'utilisation et la qualité de l'eau.

Que faire si le filtre ne fonctionne pas correctement ?

Si le filtre ne fonctionne pas correctement, vérifiez les connexions, assurez-vous qu'il n'y a pas de fuites et nettoyez le filtre. Si le problème persiste, contactez le service client.

Le filtre POLARIS AutoClear PAGTF45 est-il compatible avec tous les types de systèmes de filtration ?

Le filtre POLARIS AutoClear PAGTF45 est conçu pour être utilisé avec des systèmes de filtration spécifiques. Veuillez vérifier la compatibilité avec votre système avant l'achat.

Comment nettoyer le filtre POLARIS AutoClear PAGTF45 ?

Pour nettoyer le filtre, retirez-le de son emplacement, rincez-le à l'eau claire pour enlever les débris et laissez-le sécher avant de le réinstaller.

Y a-t-il une garantie sur le filtre POLARIS AutoClear PAGTF45 ?

Oui, le filtre POLARIS AutoClear PAGTF45 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel pour les détails spécifiques.

Comment savoir si le filtre est bouché ?

Un indicateur de pression sur votre système de filtration vous aidera à déterminer si le filtre est bouché. Si la pression est supérieure à la normale, un nettoyage ou un remplacement peut être nécessaire.

MODE D'EMPLOI AutoClear PAGTF45 POLARIS

3-wheeled cleaner design are registered trademarks of Zodiac Pool Systems LLC. All other trademarks referenced herein are the property of their respective owners. 7855 4-2863-01 Zodiac Pool Systems LLC 2882 Whiptail Loop # 100, Carlsbad, CA 92010, USA PolarisPool.com | 1.800.822.7933 Zodiac Pool Systems Canada, Inc. 2-3365 Mainway, Burlington, ON L7M 1A6 Canada PolarisPool.ca | 1.888.647.4004POUR VOTRE SÉCURITÉ - Ce produit doit être installé par un professionnel de la piscine qualifié ou du personnel familier avec les exigences des normes et des lois pour l’équipement de piscine hors-sol. L’agent d’entretien doit être un professionnel de la piscine qualifié ou du personnel avec une expérience suffisante dans l’installation et l’entretien des équipements de piscine, afin que toutes les instructions de ce manuel puissent être scrupuleusement suivies. Une installation et/ou un fonctionnement incorrects peuvent entraîner la mort, des blessures graves, ou des dommages matériels. NE PAS MODIFIER CET ÉQUIPEMENT. Avant d’installer ce produit, lisez et suivez tous les avertissements et toutes les instructions qui accompagnent ce produit. Le non-respect des avertissements et des instructions peut entraîner la mort, des blessures graves, ou des dommages matériels. Contactez le service à la clientèle Polaris au 1-800-822-7933 pour vous faire aider. Une installation et/ou un fonctionnement incorrects peuvent annuler la garantie. AVERTISSEMENT Si ces instructions ne sont suivies à la lettre, un incendie ou une explosion peut en résulter, entraînant des dommages matériels, des blessures corporelles ou la mort. Système d’alimentation en comprimés hors-sol PAGTF45 MANUEL D’INSTALLATION ET DE FONCTIONNEMENTENGLISH | FRANÇAIS | ESPAÑOL

Système d’alimentation en comprimés TF

Manuel d’installation et de fonctionnement Table des matières

Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement FRANÇAIS

Section 1. Consignes de sécurité importantes

LISEZ ET SUIVEZ TOUTES LES INSTRUCTIONS

RISQUE D’INCENDIE OU D’EXPLOSION. Utilisez uniquement des comprimés de trichlore OU brome à dissolution lente dans ce dispositif de dosage chimique et ne mélangez JAMAIS différents produits chimiques. Le non-respect de l’avertissement ci-dessus peut entraîner des explosions et incendies. N’utilisez JAMAIS des huiles ou des graisses pour lubrier le joint torique. Le contact entre l’huile et le Trichlor peut entraîner un INCENDIE. Lubriez le joint torique uniquement avec du lubriant pour joint torique autorisé à base de silicone. Si vous n’êtes pas le propriétaire d’origine de ce système d’alimentation, ou si vous n’êtes pas certain du produit chimique utilisé, soyez PRUDENT et rincez abondamment à l’eau douce. SOYEZ PRUDENT LORS DU RETRAIT DU COUVERCLE. NE PAS RESPIRER LES FUMÉES. NE PAS INSTALLER SI VOTRE PISCINE A DE LA TUYAUTERIE EN CUIVRE. Ceci endommagera le système d’alimentation. NOTA BENE : Si des dispositifs de chauffage sont utilisés, un interrupteur pompier ou un système équivalent doit être installé pour éviter d'éventuels dégâts et un fonctionnement incorrect du robinet de contrôle et d’autres équipements sujets aux dégâts thermiques. N’UTILISER AUCUNE FORME D’HYPOCHLORITE DE CALCIUM. N’ouvrez jamais le couvercle du dispositif de dosage lorsqu’il fonctionne. Avant l’ouverture, éteignez la pompe de circulation de la piscine et fermez tous les robinets. Veillez ensuite à prendre les précautions suivantes : Ne fumez pas à proximité du dispositif, portez des protections oculaires et manuelles adéquates, et évitez de respirer les gaz qui pourraient s’échapper. À l’exception des périodes de remplissage ou d’entretien du dispositif, veillez à ce que la conduite de retour vers la piscine soit toujours ouverte pour éviter l’accumulation de gaz. DANGER CONSERVEZ CES INSTRUCTIONSPage 16 FRANÇAIS Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement

Section 2. Installation

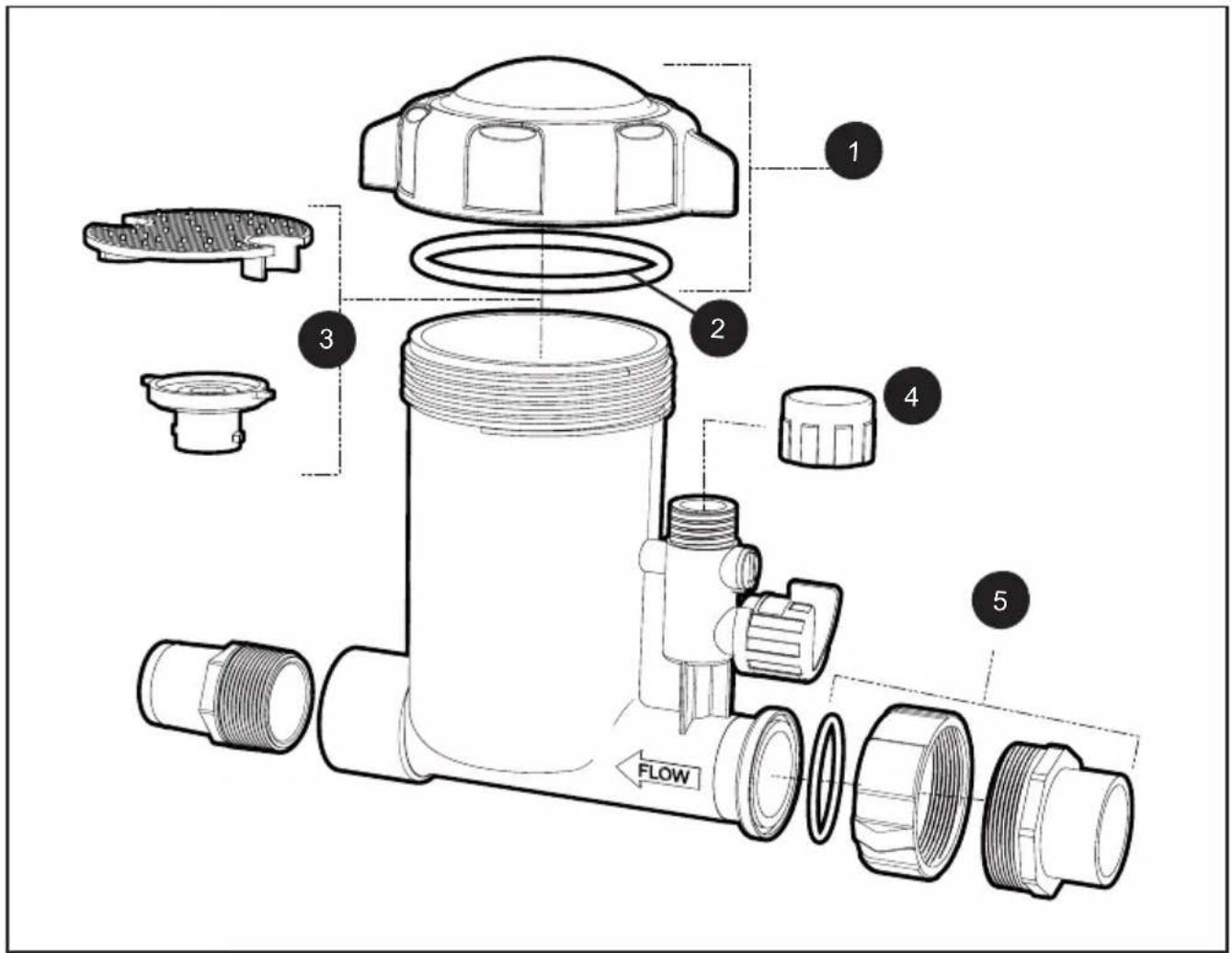

Avant de commencer l’installation, vériez que vous avez toutes les pièces nécessaires (voir le Tableau 1 ci-dessous). PIÈCE DE KIT N° DESCRIPTION DU COMPOSANT QTÉ. 1 R0967400 Assemblage du couvercle (couvercle, collier, et joint torique)

2 R0968600 Joint torique du couvercle 1 3 R0968500 Grille et assemblage du robinet de contrôle 1 4 R0967500 Couvercle de chambre d’écoulement avec joint torique

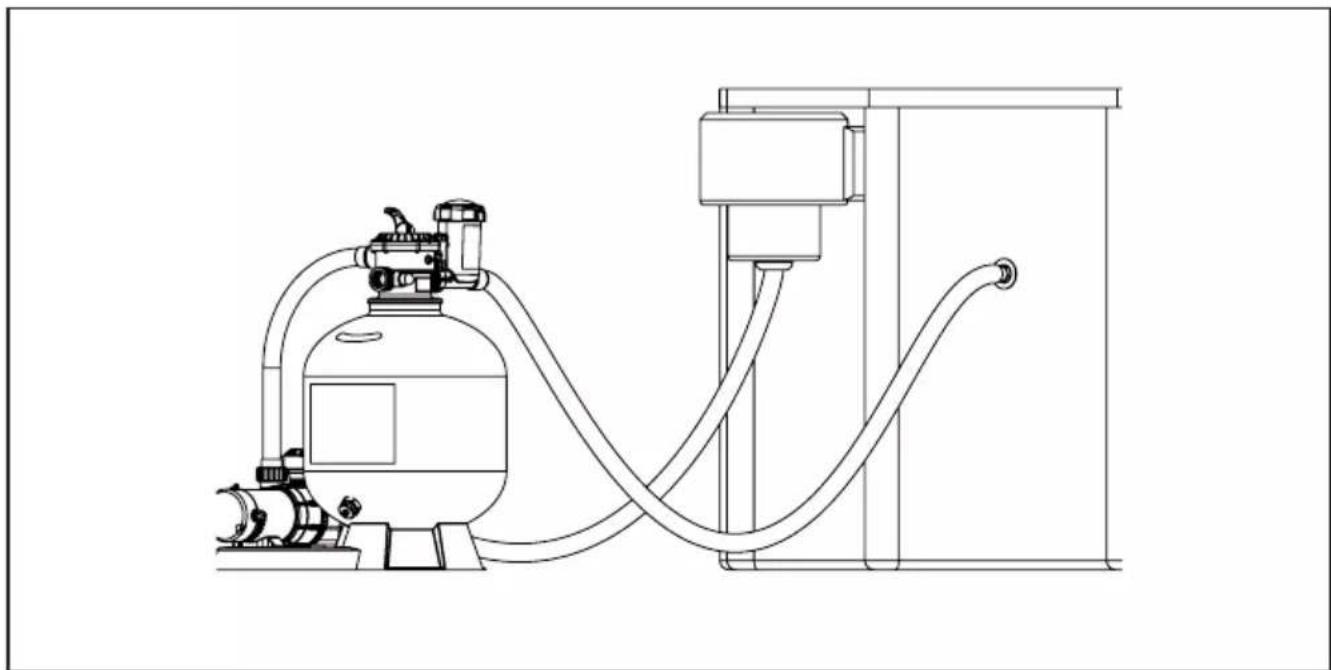

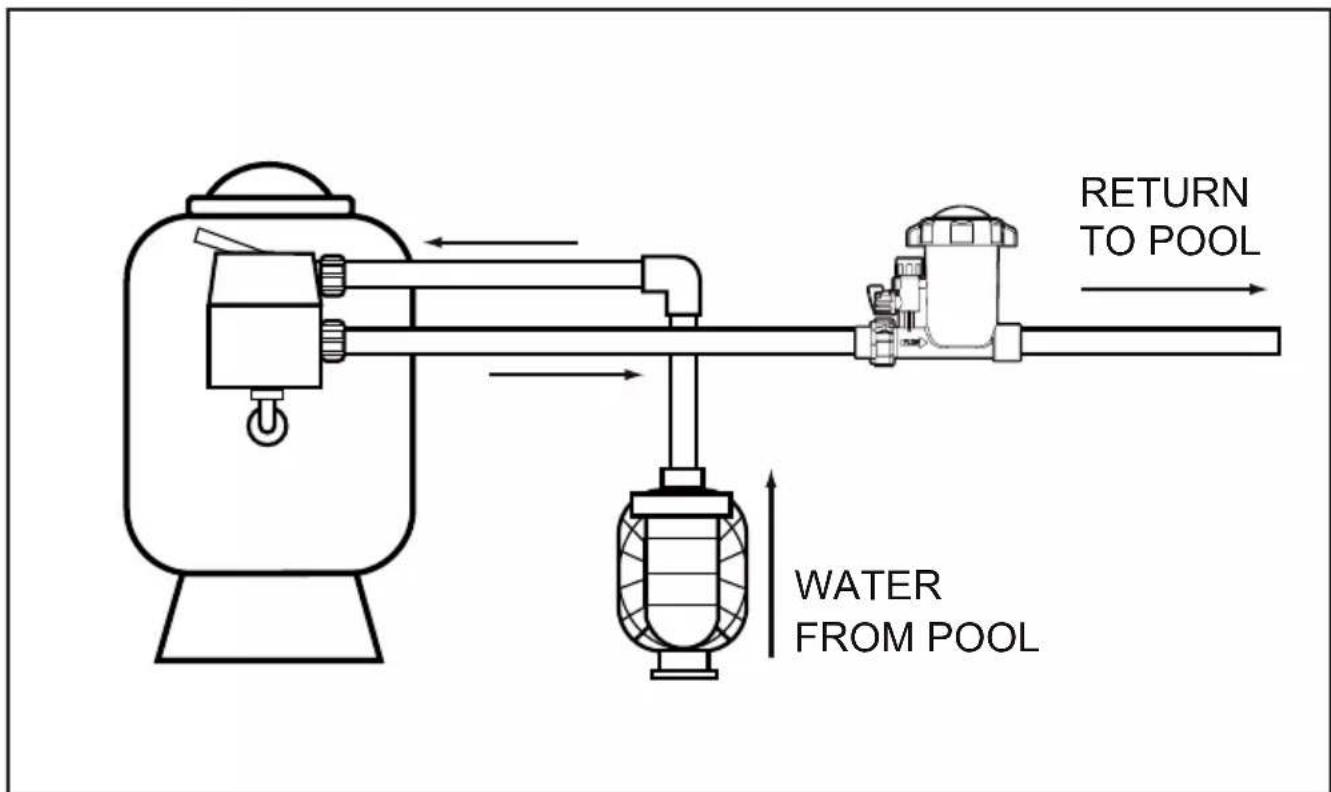

2Page 17 Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement FRANÇAIS NE PAS INSTALLER le système d’alimentation en chlore avant le système de chauffage. Le système de chauffage pourrait être endommagé. Le système d’alimentation est conçu pour une installation permanente sur ligne de retour de la piscine et doit toujours être installé après le chauffage, le nettoyeur de piscine, les vannes, le désinfectant minéral, etc. S’il n’y a pas de chauffage, installez alors le système d’alimentation après le ltre et le reste de l'équipement.

Afin d’éviter le risque de dégâts matériels sévères, blessures, ou mort : Portez une protection des yeux et de la peau lors de l’entretien ou de la réparation du dispositif. Ne respirez pas les fumées du chlorateur ou du conteneur chimique. Le dispositif de chloration peut être sous pression. Soyez prudent lors du retrait du couvercle. AVERTISSEMENT

1. Veillez à ce que toutes les pompes et les minuteries soient sur OFF

2. Placez le joint en T dans la rainure à l’entrée.

3. Installez l’adaptateur leté de 1-1/2" sur la vanne de ltrage ou la tuyauterie

du système, puis joindre l'entrée du système d’alimentation à l’adaptateur leté de 1-1/2” à l’aide de l’écrou de raccordement divisé.

4. Installez la connexion de sortie :

• Si la tuyauterie de la piscine est en tuyau ondulé ou exible, installez l’adaptateur de tuyau fourni à la sortie. (Fig. 3a) Prenez l’adaptateur de tuyau de 1-1/2" et installez-le à la sortie avec du ruban adhésif de Téon (non fourni).

• Si la tuyauterie de la piscine est en tuyau en PVC de 1-1/2", utilisez les bagues installées directement sur le côté sortie du système d’alimentation et installez l’écrou de raccordement fourni pour l'entrée. (Fig. 3b)Page 18 FRANÇAIS Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement Figure 3a. Configuration d’installation pour tuyau flexible WATER FROM POOL RETURN TO POOL Figure 3b. Configuration d’installation pour tuyau rigidePage 19 Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement FRANÇAIS

Section 3. Fonctionnement

• La consommation de chlore dans les piscines varie en fonction de l’utilisation, la température, l’exposition au soleil, et d’autres facteurs. Initialement, il vous faudra expérimenter avec la vanne de contrôle pour vous assure que le dispositif dose sufsamment de produits chimiques pour maintenir la concentration résiduelle recommandée. Commencez avec la vanne sur la position 50%. Testez la concentration résiduelle régulièrement en suivant les instructions ci-dessous.

• Ce système d’alimentation à comprimés est conçu pour vous aider à maintenir une concentration résiduelle de chlore. Commencez toujours l’installation d’un nouveau système d’alimentation en vous assurant que le chlore est déjà à un niveau résiduel convenable. Consultez votre concessionnaire local pour les exigences de conditionnement d’eau et de concentration résiduelle pour chaque piscine. Concentrations chimiques élevées et gaz nocifs - L’introduction de gaz potentiellement nocifs ou de concentrations chimiques élevées dans la piscine durant la réextraction et les périodes sans débit dans le système de circulation peut causer des blessures graves ou la mort. Pour éviter ceci, suivre les instructions suivantes :

• Réglez l’indicateur de dosage à zéro avant d'arrêter le débit d’eau à travers le chlorateur.

• Minimisez le temps de réextraction.

• N'éteignez pas la pompe pour de longues périodes.

• N’autorisez pas les baigneurs autour de la piscine jusqu’à ce que le plein débit à travers le système de circulation ait été établi. AVERTISSEMENT Étapes de démarrage

1. Assurez-vous que toutes les pompes et les interrupteurs de minuterie sont

2. Remplissez le système d’alimentation d’eau, veillant à purger tout air

emprisonné de toutes les conduites.

3. Retirez le couvercle du système d’alimentation et remplissez-le de

comprimés de la bonne taille. (Pour les piscines : comprimés de 1" ou 3" de diamètre.) Système d’alimentation en comprimés hors-sol Taille de la piscine 5 000 - 20 000 gallonsCapacité Cinq comprimés de 3" / 2 livres de comprimés de 1"Page 20 FRANÇAIS Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement

4. Replacez le couvercle en veillant à ce que le joint torique soit propre, lubrié

avec du silicone autorisé, et à la bonne place.

5. Allumez les interrupteurs de la pompe et de minuterie pendant au moins 6 à

6. Ajustez l’indicateur de dosage en fonction de la taille de la piscine. Utilisez

un kit de test pour déterminer la concentration résiduelle chimique. Nous recommandons que la concentration résiduelle chimique soit vériée quotidiennement pendant les cinq premiers jours. NOTA BENE :

• Le temps chaud, des températures élevées de l’eau, et une utilisation accrue des baigneurs augmenteront le besoin en produits chimiques de la piscine. Augmentez le taux d’alimentation quelques jours en avance si possible. Les réglages des vannes exigeront peut-être un ajustement, en fonction des conditions.

• Si le système d’alimentation ne fournit pas assez de concentration résiduelle chimique en utilisant des comprimés de 3", utilisez à la place des comprimés de 1" pour une érosion plus rapide et une concentration résiduelle accrue.

• Lors de l’entretien régulier, vériez toujours que les joints toriques ne sont pas endommagés, cassés, gonés, etc. Remplacez-les si nécessaire. (Voir la liste des Pièces de Rechange)

• Avant d’utiliser ce système d’alimentation, ou lorsque le couvercle est retiré, remplissez complètement le système d’eau et purgez l’air emprisonné des conduites. Pour obtenir une performance optimale, la piscine doit être nettoyée et équilibrée comme suit :

• Lever le niveau de chlore aux niveaux recommandés par l’APSP, an que l’eau ait un niveau continu de chlore libre de 1 à 3 ppm.

• Tester les propriétés chimiques de la piscine et ajuster le pH entre 7,4 et 7,6.

• Régler l’alcalinité totale entre 80 et 120 ppm. Pour éviter tout risque de dommages matériels, de blessures graves, ou de décès, n’utilisez aucune forme d’hypochlorite de calcium. AVERTISSEMENT Afin d’éviter le risque de dégâts matériels sévères, de blessures, ou de décès :

• Portez une protection des yeux et de la peau lors de l’entretien ou de la réparation du dispositif.

• Ne respirez pas les fumées du chlorateur ou du conteneur chimique.

• Le système d’alimentation en chlore peut être sous pression. Soyez prudent lors du retrait du couvercle. AVERTISSEMENTPage 21 Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement FRANÇAIS Remplacement des comprimés

1. Mettez la vanne de contrôle sur la position fermée. ÉTEIGNEZ LA POMPE.

2. Attendez une minute, permettant à l’eau et aux vapeurs d'être évacuées du

système d’alimentation.

3. Laissez la vanne de contrôle fermée. (Le robinet de contrôle empêchera l’eau

de pénétrer dans le système d’alimentation).

4. Faites pivoter le couvercle pour ouvrir et accéder aux comprimés. Remplissez

5. Remplissez complètement le corps d’eau et purgez l’air emprisonné de toutes

les conduites du système.

6. Appuyez fermement sur le couvercle avec le joint torique dans le corps. Le

joint torique doit être propre, lubrié avec du silicone autorisé, et à la bonne place. Engagez les letages du couvercle et tournez dans le sens des aiguilles d’une montre pour fermer hermétiquement. (À la main seulement).

7. Ouvrez la vanne de contrôle aux réglages d’origine. Inspectez la conduite

d'entrée en-dessous de la vanne de contrôle pour la détection de fuites chaque fois que le système d’alimentation est rempli. Remplacez les conduites annuellement si nécessaire. NOTA BENE : Surveillez le niveau des comprimés dans le dispositif, en le remplissant de préférence AVANT qu’il n’y en ait plus.

Section 4. Hivérisation

NOTA BENE : Si l'équipement est sujet à des conditions de gel, il faudra hivériser le dispositif en suivant ces instructions.

1. Veillez à ce que tout courant vers le système d'équipement soit déconnecté/

2. Vidangez l’eau du dispositif en déconnectant un côté de la connexion du

tuyau ou de la conduite.

3. Retirez tous les restes de comprimés chimiques non dissouts, rincez le corps

4. Suivez les autres procédures normales pour hivériser votre système.

5. Consultez les instructions du fabricant pour hivériser l'équipement

supplémentaire.Page 22 FRANÇAIS Polaris AutoClear Système d’alimentation en comprimés TF Manuel d’installation et de fonctionnement

Section 5. Dépannage

Le couvercle en plastique est voilé Exposition au chlore Retirez le couvercle et nettoyez-le. Placez le couvercle dans une zone ouverte ; il se peut que le voile se dissipe s'il est laissé exposé au soleil et à l’air frais. Si le couvercle devient opaque et ne s'éclaircit pas après les étapes ci-dessus, le couvercle doit être remplacé. NE LAISSEZ PAS le chlorateur ouvert sans le couvercle. Si le couvercle doit être enlevé pour le nettoyage, un remplacement doit être installé temporairement. Débit réduit / Chlore bas / Indicateur de débit ne bouge pas Corps de chlorateur bouché La grille du bas peut être retirée an d’enlever tout ce qui peut boucher l'intérieur du dispositif. Tout résidu de chlore doit être retiré, ou cela pourra affecter la performance du système d’alimentation. La grille aide à empêcher les morceaux de comprimés chimiques de boucher la sortie. Fuites autour des connexions ou du couvercle Joints toriques endommagés Vériez que les joints toriques ne sont pas endommagés, remplacez-les si nécessaire. Basse concentration de chlore dans la piscine

2. Le temps de ltration

3. La demande en chlore

1. Ajoutez des comprimés Trichlor dans le

2. Augmentez le temps de ltration

3. Si vous utilisez des comprimés de 3",

utilisez des comprimés de 1" à la place. L’eau est verte et/ou il y a des algues Un paramètre d’eau n’est pas correctement entretenu (pH, acide cyanurique, etc.) Contactez votre professionnel de piscine pour plus d’informations et d’actionsPage 23 Polaris

Système d’alimentation en comprimés TF

Manuel d’installation et de fonctionnement FRANÇAIS NOTES©2022 Zodiac Pool Systems LLC. Tous droits réservés. Polaris

et le design de nettoyeur à trois roues Polaris
