| Caractéristiques | Détails |
|---|---|
| Type de produit | Ventilateur |
| Débit d'air | 120 m³/h |
| Niveau sonore | 35 dB(A) |
| Alimentation | 230 V |
| Fréquence | 50 Hz |
| Dimensions | Ø 120 mm |
| Poids | 1,5 kg |
| Installation | Montage mural ou plafond |
| Utilisation recommandée | Ventilation de salles de bains, cuisines et espaces de vie |
| Maintenance | Nettoyage régulier des grilles et filtres |
| Sécurité | Conforme aux normes CE, protection contre les surcharges |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - ECA 120 KF Maico
Questions des utilisateurs sur ECA 120 KF Maico
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice ECA 120 KF - Maico et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ECA 120 KF de la marque Maico.
MODE D'EMPLOI ECA 120 KF Maico

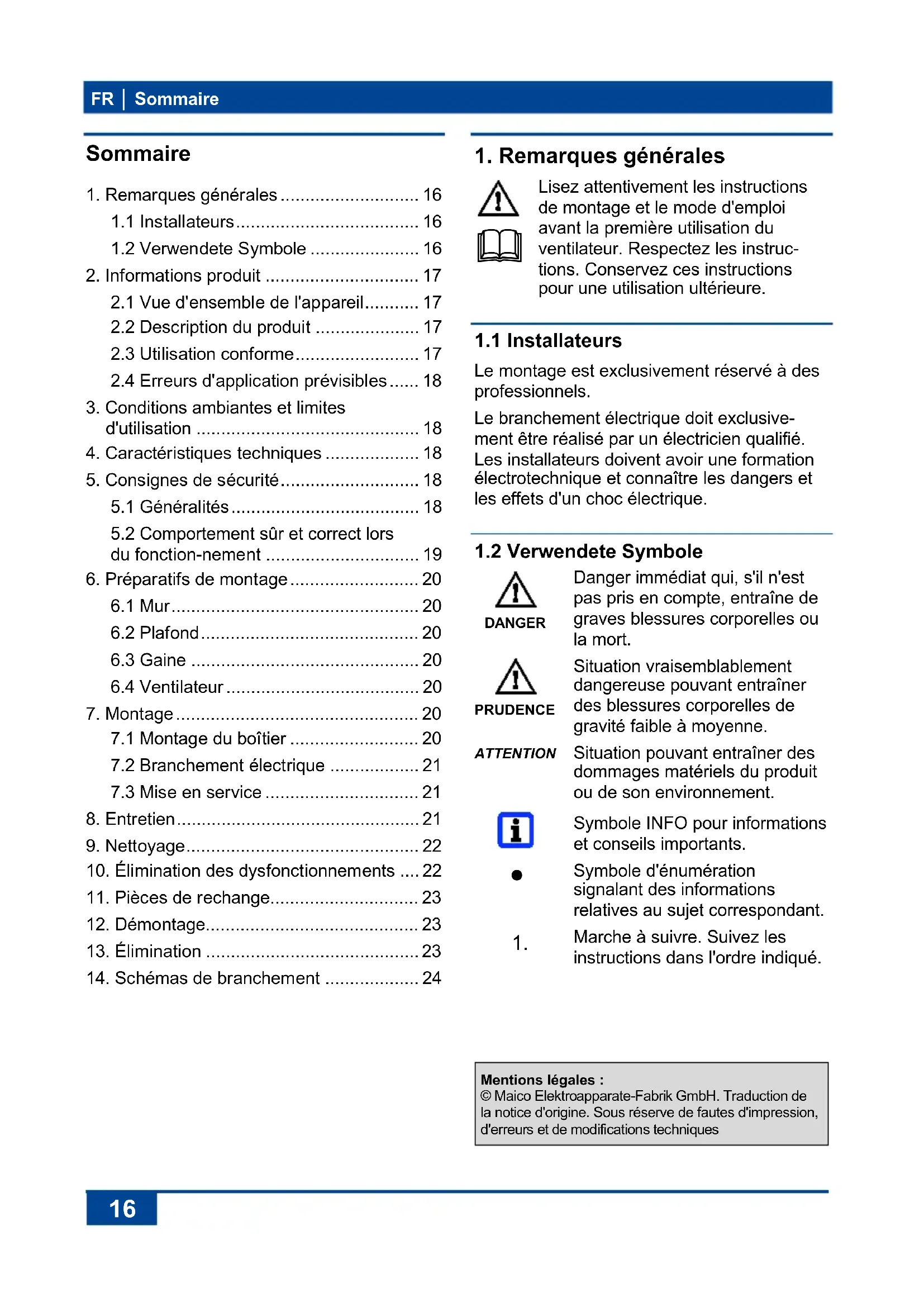

Instructions de mon- tage et Mode d’emploi Page 16 Schémas de branchement Page 24
Éléments fournis ● Aérateur pour petites pièces ECA 120 ou ECA 120 K ● Instructions de montage et d'utilisationA
2.1 Vue d'ensemble de l'appareil ........... 17
2.2 Description du produit ..................... 17
2.3 Utilisation conforme ......................... 17
2.4 Erreurs d'application prévisibles ...... 18
d'utilisation ............................................. 18
4. Caractéristiques techniques ................... 18
5. Consignes de sécurité ............................ 18
5.1 Généralités ...................................... 18
5.2 Comportement sûr et correct lors
du fonction-nement ............................... 19
6. Préparatifs de montage .......................... 20
7.1 Montage du boîtier .......................... 20
7.2 Branchement électrique .................. 21
10. Élimination des dysfonctionnements .... 22
1. Remarques générales
Lisez attentivement les instructions de montage et le mode d'emploi avant la première utilisation du ventilateur. Respectez les instruc-tions. Conservez ces instructions pour une utilisation ultérieure. 1.1 Installateurs Le montage est exclusivement réservé à des professionnels. Le branchement électrique doit exclusive-ment être réalisé par un électricien qualifié. Les installateurs doivent avoir une formation électrotechnique et connaître les dangers et les effets d'un choc électrique.
1.2 Verwendete Symbole
DANGER Danger immédiat qui, s'il n'est pas pris en compte, entraîne de graves blessures corporelles ou la mort. PRUDENCE Situation vraisemblablement dangereuse pouvant entraîner des blessures corporelles de gravité faible à moyenne. ATTENTION Situation pouvant entraîner des dommages matériels du produit ou de son environnement. Symbole INFO pour informations et conseils importants.
Symbole d'énumération signalant des informations relatives au sujet correspondant.
Marche à suivre. Suivez les instructions dans l'ordre indiqué. Mentions légales : © Maico Elektroapparate-Fabrik GmbH. Traduction de la notice d'origine. Sous réserve de fautes d'impression, d'erreurs et de modifications techniques2. Informations produit │ FR
2. Informations produit
2.1 Vue d'ensemble de l'appareil,
fig. B et C 1 Mousqueton 2 Manchon de câble arrière 3 Manchon de câble haut 4 Boîtier avec moteur 5 Platine électronique
6 Réglette de bornier 7 Capot de protection des unités électroniques (VZ, KVZ, F, KF) 8 Couvercle de protection moteur 9 Hélice 10 ECA 120 K : Thermocouple bimétallique 11 ECA 120 K : Cache bimétallique 12 Grille intérieure/cadre de volet S Vis (non fournie)
2.2 Description du produit
● ECA 120 avec grille intérieure fixe. ● ECA 120 K avec avec cadre de volet à commande électrique. Versions ● Version standard : Commandée par interrupteur à fournir par le client. Appareil à vitesse variable. ● Version VZ avec interrupteur-tempori- sateur. Commandée par interrupteur à fournir par le client. Temporisation de démarrage env. 50 secondes et durée de fonctionnement par inertie env. 6 minutes. Appareil à vitesse non variable ● Version F avec commande photoélectrique, temporisation de démarrage env. 50 secondes et durée de fonctionnement par inertie env. 6 minutes. Utilisation adaptée aux personnes handicapées. La commande photoélectrique active et désactive automatiquement le ventilateur. Luminosité de mise en marche sur l'appareil au minimum 30 lx, luminosité d'arrêt sur l'appareil au maximum 0,3 lx. Appareil à vitesse non variable Les appareils F peuvent être com- mandés par interrupteur d'éclairage optionnel, indépendamment de l'éclairage. Le mode automatique démarre avec « Lumière allumée ». Si la lumière est éteinte, l'appareil continue à fonctionner jusqu'à la fin du temps de fonctionnement par inertie résiduel. ● Version P : avec interrupteur à tirette. Appareil à vitesse non variable ● Version 24 V avec basse tension de protection 24 V, 50 Hz. Commande par interrupteur optionnel. Combinaison possible avec interrupteur-temporisateur VZ 6, VZ 12 ou VZ 24 C (voir acces- soires). Appareil à vitesse non variable.
2.3 Utilisation conforme
● ECA 120 et ECA 120 K sont des ventilateurs pour locaux de petites dimensions servant à la ventilation des pièces. ● Ces appareils sont exclusivement réservés aux usages domestiques et similaires. ● Ces appareils servent à ventiler les salles de bain, les toilettes, les cagibis et débarras, les caves, les maisons individuelles, les bureaux et locaux similaires. ● Le fonctionnement de la version 24 V est autorisé uniquement avec le transformateur de sécurité homologué TRE 50 (230 V/24 V). Monter les interrupteurs-temporisateurs entre l'interrupteur (230 V) et l'entrée du transformateur de sécurité selon le schéma de branchement.FR │ 2. Informations produit
● Le fonctionnement est uniquement autorisé aux conditions suivantes : ● Installation fixe à l'intérieur d'un bâtiment. ● Installation apparente au mur, plafond, gaine ronde. ● Circulation de l'air par gaine rectangulaire ou ronde. ● Branchement électrique fixe, montage apparent ou encastré. ● Distance suffisante par rapport au mur et au plafond selon fig. A. ● Appareil entièrement assemblé.
2.4 Erreurs d'application prévisibles
Maico décline toute responsabilité en cas de dommages découlant d'une utilisation non- conforme. Ne jamais utiliser l’appareil : ● dans des installations individuelles d'extraction d'air selon la norme DIN 18017-3. ● à proximité de matériaux, liquides ou gaz inflammables. ● pour l'acheminement de produits chimiques, de gaz ou de vapeurs agressifs. ● dans des atmosphères explosives. ● à l'extérieur. ● en l'absence de protection de l'hélice contre les contacts selon EN ISO 13857 du côté soufflage.
3. Conditions ambiantes et limites
d'utilisation ● Température maximale admise pour le fluide refoulé + 40 °C. ● La circulation de l'air à l'intérieur du logement doit être réalisée de telle manière que l'air en provenance de la cuisine, de la salle de bains et des toilettes ne puisse pas se propager dans les pièces d'habitation.
● La pièce à ventiler doit être équipée d'une section d'air entrant impossible à ver- rouiller et libre d'au moins 150 cm², p. ex. d'une grille de ventilation de porte MLK. ● Lors d'une utilisation avec des foyers dépendants de l'air ambiant, il faut veiller à une arrivée d'air suffisante. La différence de pression maximale par unité d'habitation est de 4 Pa. ● Appareils VZ, F, KVZ et KF : Résistance aux interférences conforme à la norme EN 55014-2 en fonction de la forme de l'impulsion et de la proportion d'énergie 1000 à 4000 V. En cas de fonctionnement avec tubes fluorescents, des mesures d'antiparasitage supplémentaires sont nécessaires (composants L, C ou RC, diodes de protection, varistors), ces valeurs risquant d'être dépassées.
4. Caractéristiques techniques
Voir plaque signalétique.
5. Consignes de sécurité
● Avant le montage et la mise en service, prière de lire attentivement le présent Mode d'emploi. ● Montage et branchement électrique doivent exclusivement être effectués par des spécialistes selon les instructions du Chapitre 1.5. Consignes de sécurité │ FR
● Lors de l'installation électrique et du montage de l'appareil, il convient de respecter les directives en vigueur. En Allemagne, il s'agit essen- tiellement de la norme DIN VDE 0100 avec les parties correspondantes. ● Brancher exclusivement l'appareil sur une installation électrique permanente avec des câbles de type NYM-O ou NYM-J (2 x 1,5 mm² ou 3 x 1,5 mm²). Dispositif de déconnexion du secteur avec au moins 3 mm d'ouverture de contact par pôle. ● Utiliser exclusivement l'appareil à la tension et à la fréquence indiquées sur la plaque signalétique. ● N'utiliser l'appareil qu'après son montage complet. ● Avant d'enlever la grille intérieure/le cadre de volet [8], couper l'appareil du secteur sur tous les pôles. ● Les modifications et transformations apportées sur l'appareil sont rigoureusement interdites et dégagent le fabricant de toute responsabilité et garantie.
5.2 Comportement sûr et
correct lors du fonction- nement Risque de blessure en présence d'objets dans le rotor. Ne jamais enfoncer d'objet dans l’appareil. Risque de blessure par rotation de l'hélice. Ne pas s'approcher trop près de l'appareil afin d'éviter que les cheveux, les vêtements ou les bijoux ne soient happés. ● Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des per- sonnes à capacités physi- ques, sensorielles ou men- tales amoindries, ou encore manquant d'expérience et de connaissances, dans la me- sure où elles sont surveillées, ont reçu les instructions nécessaires à un emploi en toute sécurité de l'appareil, et ont été mises en garde contre les dangers qu'il représente. Les enfants ne doivent pas jouer avec l'appareil. Les enfants sans surveillance ne doivent pas nettoyer l'appareil ou procéder à des travaux d'entretien revenant à l'utilisateur.FR │ 6. Préparatifs de montage
6. Préparatifs de montage
Respecter les distances minimum prescrites par rapport au mur et au plafond selon la fig. A.
1. Assurer un support plan au niveau du boîtier.
2. Pratiquer un perçage de cloison ou percer
un avant-trou : diamètre minimal 120 mm. Recommandation : utiliser une gaine murale WH 120. Pratiquer un perçage de cloison d'un diamètre minimum de 136 mm dans la paroi.
3. Poser le câble secteur selon la fig. A
jusqu'au site de montage (montage apparent AP ou montage encastré UP). Respecter les écarts. Tenir compte de la longueur des câbles dans le boîtier.
ATTENTION Risque de court-circuit et d'endommagement de l'appa- reil résultant de la formation d'eau de condensation dans le boîtier du ventilateur. Effectuer une isolation thermique des gaines d'air dans les règles de l'art. Prévoir une évacuation de l'eau de condensation ou un collecteur de condensation dans la colonne montante.
Effectuer les préparatifs de montage comme décrit au Chapitre 6.1.
1. Ébarber les bords de l'intérieur de la gaine.
ATTENTION Risque d'endommagement des gaines souples (tuyaux agrafés) par les crochets à ressort. Avant le montage dans les gaines souples, rompre les mousquetons.
2. Le cas échéant, rompre les deux
3. Effectuer les préparatifs de montage
comme décrit au Chapitre 6.1.
1. Déballer l'appareil.
2. Déposer la grille intérieure/le cadre de
volet [8]. Pour ce faire, déverrouiller les deux loquets ( fig. D) avec un tournevis.
7.1 Montage du boîtier
1. Introduire le boîtier [4] dans le perçage de
cloison/gaine murale/gaine.
2. Orienter le boîtier [4] à l'horizontale,
marquer les deux trous pour les chevilles, percer des trous de Ø 6 mm et y insérer les chevilles. ATTENTION Risque de court-circuit et d'endommagement de l'appareil. Si le câble secteur est mal introduit ou si le manchon de câble n'est pas monté dans les règles de l'art, de l'eau risque de s'introduire dans le boîtier du ventilateur et la protection n'est alors plus assurée. Insérer le manchon de câble [2] ou [3] de manière à ce qu'il puisse enserrer de près le câble secteur (découpe ronde, pas de fente). Introduire correctement les câbles sur/sous crépi des manchons de câbles prévus à cet effet.7. Montage │ FR
3. Pousser avec précaution le manchon de
câble [2] ou [3] hors du boîtier [4], le sortir et le percer d'un trou circulaire à l'aide d'un perçoir. Pour l'installation apparente, utiliser le manchon de câble [3], et le manchon de câble [2] pour l'installation encastré.
4. Introduire le manchon de câble déposé
dans le boîtier selon les règles de l'art. Étanchéifier ce dernier sur le site si besoin est.
5. Poser le câble secteur dans l'espace de
branchement de manière à ce que le manchon de câble enserre complètement l'enveloppe du câble.
7.2 Branchement électrique
DANGER Danger de mort par électrocution. Avant d'accéder aux bornes, couper tous les circuits d'alimentation électrique. Désactiver le fusible secteur, sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible.
ATTENTION Risque d'endommagement de l'appareil en cas de court- circuit. Couper et isoler le conducteur de protection et les fils non utilisés.
ATTENTION L'ouverture du cadre de volet (ventilateurs K) est gênée par les câbles qui dépassent. Couper et isoler le conducteur de protection et les fils non utilisés.
ATTENTION Risque d'endommagement de l'appareil par contact avec des composants menacés DES sur platine [5.2] / [5.3]. Éviter un contact direct des composants ou des surfaces de contact.
1. Désactiver le fusible secteur.
2. Ne poser que des fils de câbles individuels
dans l'appareil. Retirer l'enveloppe du câble secteur et isoler les extrémités des fils.
3. Placer le boîtier [4] dans le mur/le
plafond/la gaine et le fixer avec 2 vis [S]. Installer le boîtier sans tension ni écrasement. Le client doit fournir un matériel de fixation de dimension suffisante.
4. Brancher le câble secteur sur la réglette
de bornier [6] selon le schéma de branchement du Chapitre 14 (2 ou 3 fils, selon la version). Pour le branchement en montage apparent « AP », utiliser la décharge de traction et la visser avec deux vis [13].
5. Contrôler le bon positionnement des
manchons de câbles [2] et [3]. Ils doivent assurer une bonne étanchéité.
6. Appareils VZ et F : Enficher le capot de
protection des unités électroniques [7] ( fig. B).
7. Appuyer la grille intérieure/le cache de vo-
let [8] de manière homogène sur le boîtier [4] jusqu'à ce qu'elle/qu'il encliquette dans les deux loquets ( fig. D). Ne pas gauchir.
1. Activer le fusible secteur.
2. Effectuer un test de fonctionnement.
L'appareil ne nécessite aucune maintenance.FR │ 9. Nettoyage
DANGER Danger de mort par électrocution. Avant d'accéder aux bornes, couper tous les circuits d'ali- mentation électrique. Désac- tiver le fusible secteur, sécu- riser contre toute remise en service intempestive et appo- ser un panneau d'avertisse- ment de manière bien visible.
ATTENTION Avec ECA 120 K : rupture des lamelles en cas de nettoyage incorrect. Nettoyer avec précaution. Ne pas trop ouvrir, fermer ou tordre les lamelles.
ATTENTION Risque d'endommagement de l'appareil en cas d'utilisation de produits de nettoyage incorrects. N'utiliser que de l'eau pour nettoyer la grille intérieure/le cache de volet [8]. Ne pas utiliser de produits de nettoyage décapants.
1. Désactiver le fusible secteur.
2. Nettoyer le ventilateur sale avec un tissu
3. Si la grille intérieure/le cache de volet [8]
est très sale, la/le déposer avec précau- tion ( fig. D) et nettoyer avec de l'eau.
4. Remonter la grille intérieure/le cache de
5. Activer le fusible secteur. Effectuer un test
dysfonctionnements Lors de tout dysfonctionnement, consulter un électricien qualifié. Les réparations sont exclusivement ré- servées à des électriciens qualifiés.
DANGER Danger de mort par électrocution. Avant d'accéder aux bornes, couper tous les circuits d'alimentation électrique. Désactiver le fusible secteur, sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible.
Dysfonction- nement Cause / Mesure Le ventilateur ne se met pas en marche. Appareils VZ ou F : Attendre la temporisation de démarrage (env. 50 secondes). Le ventilateur ne se met pas en marche. Pas de tension du secteur. Contrôler si le fusible secteur fonctionne correctement. Le cas échéant, l'activer.
Le ventilateur ne se met pas en marche. La turbine est bloquée. Uniquement réservé aux professionnels : Déverrouiller et déposer la grille intérieure/le cache de volet [8] ( fig. D). Contrôler l'hélice, la nettoyer si besoin est. Le ventilateur ne s'arrête pas. Appareils VZ ou F : Attendre l'écoulement du temps d'inertie (env. 6 minutes). La protection thermique contre les surcharges du moteur met le ventilateur hors circuit. Moteur trop chaud. Attendre le refroidissement du mo- teur. Le temps de refroi- dissement peut atteindre jusqu’à 10 minutes. L'appa- reil se remet automatique- ment en marche dès qu'il a refroidi.10. Élimination des dysfonctionnement │ FR
Dysfonction- nement Cause / Mesure Sur les appareils K, les lamelles ne s'ouvrent et ne se ferment pas. Les lamelles sont très sales ou bloquées. Nettoyer les lamelles. Vérifier qu'aucun objet ne se trouve entre les lamelles. Le cas échéant, le retirer.
11. Pièces de rechange
Commande et montage des pièces de rechange uniquement par un installateur spécialisé.
Pos. Désignation N° de réf.
Platine VZ : Types d'appareils VZ + KVZ
Platine F : Types d'appareils F + KF
ECA 120 : Grille intérieure ECA 120 K : Cache de volet
Seul un électricien spécialisé ( Chapitre 1) peut se charger du démontage.
DANGER Danger de mort par électrocution. Avant d'accéder aux bornes, couper tous les circuits d'alimentation électrique. Désactiver le fusible secteur, sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible.
PRUDENCE Risque de brûlure par contact avec le bilame [10] (appareils K). Ne pas toucher le bilame [10]. Après la mise hors circuit du ventilateur, le bilame est très chaud. Le temps de refroidissement peut atteindre jusqu'à 10 minutes.
1. Désactiver le fusible secteur.
2. Déverrouiller et déposer la grille inté-
rieure/le cache de volet [8] ( fig. D).
3. Retirer le capot de protection des unités
électroniques [7] et le câble secteur.
4. Démonter le ventilateur. Pour ce faire,
repousser les deux crochet d'arrêt [1] hors de l'encliquetage et dégager le ventilateur avec précaution.
Ne pas éliminer avec les ordures ménagères. L'appareil contient des substances recyclables ainsi que des substances qui ne doivent pas être mêlées aux ordures ménagères. L'appareil hors d'usage doit être éliminé conformément aux prescriptions en vigueur dans votre pays.14. Schaltbilder
