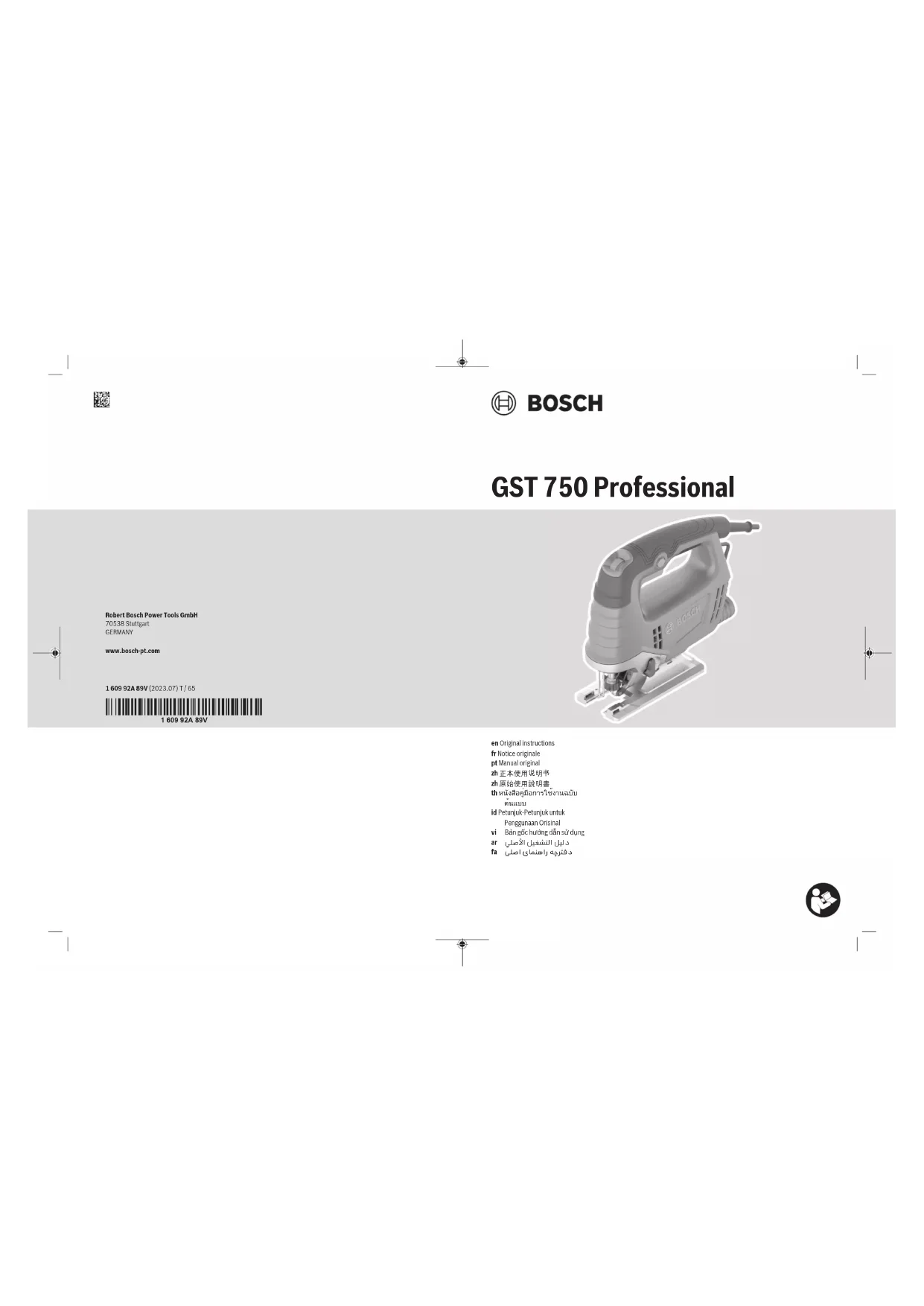

GST 750 Professional - Scie BOSCH - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GST 750 Professional BOSCH au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de scie | Scie sauteuse |
| Puissance | 500 W |
| Vitesse à vide | 500 - 3 100 tr/min |
| Longueur de course | 20 mm |
| Capacité de coupe dans le bois | 70 mm |
| Capacité de coupe dans l'aluminium | 20 mm |
| Poids | 2,3 kg |
| Système de changement de lame | Sans outil |
| Équipement de sécurité | Protection contre les démarrages involontaires |
| Applications | Découpe de bois, plastique, métal léger |
| Accessoires inclus | Lame de scie, guide parallèle |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - GST 750 Professional BOSCH
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice GST 750 Professional - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GST 750 Professional de la marque BOSCH.
MODE D'EMPLOI GST 750 Professional BOSCH
800−3200 Stroke mm 20 Max. cutting depth – in wood mm 75 – in aluminium mm 15 – in steel (unalloyed) mm 6 Max. cutting angle (left/right) ° 45 Weight according to EPTA-Pro- cedure01:2014 kg 2.2 Protection class /II The specifications apply to a rated voltage [U] of 230 V. These spe- cifications may vary at different voltages and in country-specific mod- els. Values can vary depending upon the product and are subject to ap- plication and environmental conditions. For further information www.bosch-professional.com/wac. Assembly u Pull the plug out of the socket before carrying out any work on the power tool. Inserting/changing the saw blade u When fitting or changing the saw blade, wear protect- ive gloves. Blades are sharp and can become hot when used for prolonged periods of time. Selecting the saw blade You will find an overview of recommended saw blades at the end of these operating instructions. Only use saw blades with single lug shank (T shank). The saw blade should not be longer than required for the intended cut. Use a narrow saw blade when sawing tight curves. Inserting the saw blade (seefigure A) u Clean the shaft on the saw blade before inserting it. Adirty shaft cannot be securely fixed in place. Push the saw blade (10), with the teeth in the cutting direc- tion, into the saw blade receptacle (13) until it clicks into place. Make sure when inserting the saw blade that the back of the saw blade is in the groove on the guide roller (9). u Check that the saw blade is seated securely. A loose saw blade can fall out and lead to injuries. Removing the saw blade (seefigure B) Push the saw blade receptacle (13) upwards in the direction of the arrow and remove the saw blade (10). Glide shoe (seefigureC) When machining sensitive surfaces, you can place the glide shoe (14) on the base plate (7) in order to prevent the sur- face from being scratched. To position the glide shoe (14), hook it to the front of the base plate (7), push it up at the back and allow it to click into place. Anti-splinter guard (see figureD) The anti-splinter guard (16) (accessory) can prevent splin- tering of the surface while sawing wood. The anti-splinter guard can only be used with certain saw blade types and only at a cutting angle of 0°. Push the anti-splinter guard (16) into the base plate (7) from below. Dust/Chip Extraction The dust from materials such as lead paint, some types of wood, minerals and metal can be harmful to human health. Touching or breathing in this dust can trigger allergic reac- tions and/or cause respiratory illnesses in the user or in people in the near vicinity. Certain dusts, such as oak or beech dust, are classified as carcinogenic, especially in conjunction with wood treatment additives (chromate, wood preservative). Materials contain- ing asbestos may only be machined by specialists. – Use a dust extraction system that is suitable for the ma- terial wherever possible. – Provide good ventilation at the workplace. – It is advisable to wear a P2 filter class breathing mask. The regulations on the material being machined that apply in the country of use must be observed. u Avoid dust accumulation at the workplace. Dust can easily ignite. Hood Fit the hood (12) before you connect the power tool to the dust extraction system. Position the hood (12) on the power tool so that the brack- ets click into place in the recesses on the housing. Remove the hood (12) when working without a dust extrac- tion system and for mitre cuts. To do this, push the hood to- gether at the level of the outer brackets and remove it by pulling it forwards. Connecting the dust extraction system Connect a dust extraction hose (5) (accessory) to the ex- traction outlet (6). Connect the dust extraction hose (5) to a dust extractor (accessory). You will find an overview of connecting to various dust ex- tractors at the end of these operating instructions. For optimum dust extraction, where possible use the anti- splinter guard (16). The dust extractor must be suitable for the material being worked. When extracting dry dust that is especially detrimental to health or carcinogenic, use a special dust extractor. Bosch Power Tools 1 609 92A 89V | (25.07.2023)8 | English Operation u Products that are only sold in AUS and NZ: Use a resid- ual current device (RCD) with a nominal residual current of 30 mA or less. Operating modes u Pull the plug out of the socket before carrying out any work on the power tool. Pendulum action settings The pendulum action can be adjusted using four different settings, allowing the cutting speed, cutting capacity and the cut itself to be optimally adapted to the material that you want to cut. You can also adjust the pendulum action during operation using the adjusting lever (8). Level 0 No pendulum action LevelI Low pendulum action LevelII Moderate pendulum action LevelIII High pendulum action The optimum pendulum level for each application can be de- termined by a practical test. Note the following recommend- ations: – Select a lower pendulum level or switch off the pendulum action completely if you wish to produce a finer or cleaner cutting edge. – Switch off the pendulum action when machining thin ma- terials (e.g. sheets). – Work on hard materials (e.g. steel) with low pendulum ac- tion. – You can work on soft materials and saw wood using max- imum pendulum action. Adjusting the mitre/bevel angle (see figureE) The base plate (7) can be swivelled to the right or left to make mitre cuts up to 45°. The anti-splinter guard (16) cannot be used while mitre cuts are being made. – Remove the anti-splinter guard (16). – Loosen the screw (17) and push the base plate (7) slightly towards the saw blade (10). – The base plate has lock-in points at 0° and 45° on the left and right so that precise mitre/bevel angles can be set. Swivel the base plate(7) to the desired position accord- ing to the scale(18). Other mitre/bevel angles can be ad- justed using a protractor. – Then slide the base plate(7) all the way towards the mains cable. – Retighten the screw (17). Starting Operation u Pay attention to the mains voltage! The voltage of the power source must match the voltage specified on the rating plate of the power tool. Power tools marked with 230V can also be operated with 220V. Switching on/off u Make sure that you are able to press the On/Off switch without releasing the handle. To switch on the power tool, press the on/off switch (2). To lock the on/off switch (2), press and hold it while also pressing the locking mechanism (3). To switch off the power tool, release the on/off switch (2). If the on/off switch (2) is locked, press the switch first and then release it. Preselect the stroke rate You can preselect the stroke rate and change it during opera- tion using the stroke rate preselection thumbwheel (1). The required stroke rate is dependent on the material and the work conditions and can be determined using practical tests. It is recommended that you reduce the stroke rate when placing the saw blade on the workpiece and when sawing plastic and aluminium. During prolonged periods of use at a low stroke rate, the power tool may heat up significantly. Remove the saw blade and let the power tool run at the maximum stroke rate for around three minutes to cool down. Working Advice u Pull the plug out of the socket before carrying out any work on the power tool. u Switch the power tool off immediately if the saw blade becomes blocked. u When machining small or thin workpieces, always use a stable base or saw table (accessory). Before sawing into wood, chipboard, building materials, etc., check for and remove any foreign objects such as nails, screws, etc. Jigsaws are primarily designed for curved cuts. The range of products from Bosch also includes accessories which enable straight cuts or circular cuts (depending on the jigsaw model, e.g. parallel guide, guide rail or circle cutter). Hand-held jigsaws generally tend to go off at an angle, i.e. under certain circumstances the angle and cutting accuracy can no longer be ensured. Decisive influencing factors on the accuracy are the saw blade thickness, cutting length and the material thickness and strength of the workpiece. Therefore, always check using test cuts whether the cutting result of the selected system meets the requirements of your application. Plunge cutting (see figureF) u Plunge cuts may only be applied to soft materials, such as wood, gypsum board, etc. For plunge cutting, use only short saw blades. Plunge cutting is possible only with a mitre angle of 0°. Place the power tool so that the front edge of the base plate (7) rests on the workpiece, without the saw blade (10) touching the workpiece, and switch it on. On power tools with stroke rate control, select the maximum stroke rate. 1 609 92A 89V | (25.07.2023) Bosch Power ToolsFrançais | 9 Press the power tool firmly against the workpiece and allow the saw blade to plunge slowly into the workpiece. As soon as the base plate (7) rests fully on the workpiece, continue sawing along the required cutting line. Parallel guide with circle cutter (accessory) When working with the parallel guide with circle cutter (21) (accessory), the workpiece must be no more than 30mm thick. Parallel cuts (see figureG): Loosen the locking screw (20) and slide the scale on the parallel guide through the guide (19) in the base plate. Adjust the desired cutting width as a scale value on the inside edge of the base plate. Retighten the locking screw (20). Circular cuts (see figureH): Drill a hole large enough to push the saw blade through on the cutting line within the circle to be cut. Machine the drill hole with a router or file so that the saw blade can lie flush with the cutting line. Position the locking screw (20) on the other side of the par- allel guide. Slide the scale on the parallel guide through the guide (19) into the base plate. Drill a hole in the workpiece in the middle of the section to be cut out. Insert the centring tip (22) through the inner opening of the parallel guide and into the drilled hole. Adjust the radius as a scale value on the inside edge of the base plate. Retighten the locking screw (20). Coolant/lubricant As the material heats up along the cutting line when cutting metal, you should apply coolant or lubricant. Maintenance and Service Maintenance and Cleaning u Pull the plug out of the socket before carrying out any work on the power tool. u To ensure safe and efficient operation, always keep the power tool and the ventilation slots clean. In order to avoid safety hazards, if the power supply cord needs to be replaced, this must be done by Bosch or by an after-sales service centre that is authorised to repair Bosch power tools. Clean the saw blade receptacle regularly. For this, remove the saw blade from the power tool and lightly tap out the power tool on a level surface. If the power tool becomes very dirty, this can lead to serious faults. For this reason, do not cut materials which generate large quantities of dust from below or overhead. u In extreme conditions, always use a dust extractor if possible. Blow out ventilation slots frequently and in- stall a residual current device (RCD) upstream. When machining metals, conductive dust can settle inside the power tool, which can affect its protective insulation. If the dust outlet becomes blocked, switch off the power tool, disconnect the dust extraction system and remove the dust and chips. Apply a drop of oil to the guide roller (9) from time to time. Check the guide roller(9) regularly. If worn, it must be re- placed through an authorised Bosch after-sales service centre. After-Sales Service and Application Service Our after-sales service responds to your questions concern- ing maintenance and repair of your product as well as spare parts. You can find explosion drawings and information on spare parts at: www.bosch-pt.com The Bosch product use advice team will be happy to help you with any questions about our products and their accessor- ies. In all correspondence and spare parts orders, please always include the 10‑digit article number given on the nameplate of the product. Malaysia Robert Bosch Sdn. Bhd.(220975-V) PT/SMY No. 8A, Jalan 13/6 46200 Petaling Jaya Selangor Tel.: (03) 79663194 Toll-Free: 1800 880188 Fax: (03) 79583838 E-Mail: kiathoe.chong@my.bosch.com www.bosch-pt.com.my You can find further service addresses at: www.bosch-pt.com/serviceaddresses Disposal The power tool, accessories and packaging should be re- cycled in an environmentally friendly manner. Do not dispose of power tools along with household waste. Français Consignes de sécurité Avertissements de sécurité généraux pour l’outil électrique AVERTISSE- MENT Lire tous les avertissements de sé- curité, les instructions, les illustra- tions et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s'y reporter ultérieurement. Le terme "outil électrique" dans les avertissements fait réfé- rence à votre outil électrique alimenté par le secteur (avec Bosch Power Tools 1 609 92A 89V | (25.07.2023)10 | Français cordon d’alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d’alimentation). Sécurité de la zone de travail u Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux ac- cidents. u Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de li- quides inflammables, de gaz ou de poussières. Les ou- tils électriques produisent des étincelles qui peuvent en- flammer les poussières ou les fumées. u Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’ou- til. Sécurité électrique u Il faut que les fiches de l’outil électrique soient adap- tées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. u Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cui- sinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. u Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil électrique augmente le risque de choc élec- trique. u Ne pas maltraiter le cordon. Ne jamais utiliser le cor- don pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubri- fiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. u Lorsqu’on utilise un outil électrique à l’extérieur, utili- ser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. u Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation proté- gée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc élec- trique. Sécurité des personnes u Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves. u Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécuri- té antidérapantes, les casques ou les protections audi- tives utilisés pour les conditions appropriées réduisent les blessures. u Éviter tout démarrage intempestif. S’assurer que l’in- terrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ra- masser ou de le porter. Porter les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils électriques dont l’interrupteur est en position marche est source d’accidents. u Retirer toute clé de réglage avant de mettre l’outil électrique en marche. Une clé laissée fixée sur une par- tie tournante de l’outil électrique peut donner lieu à des blessures. u Ne pas se précipiter. Garder une position et un équi- libre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inatten- dues. u S’habiller de manière adaptée. Ne pas porter de vête- ments amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. u Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correc- tement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. u Rester vigilant et ne pas négliger les principes de sé- curité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave. Utilisation et entretien de l’outil électrique u Ne pas forcer l’outil électrique. Utiliser l’outil élec- trique adapté à votre application. L’outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. u Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et in- versement. Tout outil électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le ré- parer. u Débrancher la fiche de la source d’alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. u Conserver les outils électriques à l’arrêt hors de la portée des enfants et ne pas permettre à des per- sonnes ne connaissant pas l’outil électrique ou les pré- sentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d’utilisateurs novices. 1 609 92A 89V | (25.07.2023) Bosch Power ToolsFrançais | 11 u Observer la maintenance des outils électriques et des accessoires. Vérifier qu’il n’y a pas de mauvais aligne- ment ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil électrique. En cas de dom- mages, faire réparer l’outil électrique avant de l’utili- ser. De nombreux accidents sont dus à des outils élec- triques mal entretenus. u Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement en- tretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. u Utiliser l’outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réali- ser. L’utilisation de l’outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situa- tions dangereuses. u Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations in- attendues. Maintenance et entretien u Faire entretenir l’outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l’ou- til électrique. Consignes de sécurité pour scies sauteuses u Tenir l'outil électrique par des surfaces de préhension isolées au cours d'une opération où l'accessoire de coupe peut être en contact avec des fils dissimulés ou son propre câble. Des accessoires de coupe en contact avec un fil "sous tension" peuvent mettre des parties mé- talliques exposées de l'outil électrique "sous tension" et provoquer un choc électrique chez l'opérateur. u Utiliser des pinces ou autre moyen pratique pour fixer et soutenir la pièce à usiner sur une plateforme stable.Tenir la pièce à usiner par la main ou contre le corps la rend instable et peut conduire à une perte de contrôle. u N’approchez pas les mains de la zone de travail. Ne saisissez pas la pièce par en dessous dans la zone de travail. Il y a risque de blessure grave en cas de contact avec la lame de scie. u N’approchez l’outil électroportatif de la pièce à scier qu’après l’avoir mis en marche. Il y a sinon risque de re- bond au cas où la lame resterait coincée dans la pièce. u Veillez à ce que la plaque de base repose bien à plat contre la pièce lors du sciage. Une lame de scie qui coince peut se casser ou provoquer un rebond. u Une fois le travail terminé, arrêtez l’outil électroporta- tif et attendez que la lame ne soit immobilisée avant de l’extraire de la pièce. Tout risque de rebond est ainsi évité et l’outil électroportatif peut être posé en toute sé- curité. u Avant de poser l’outil électroportatif, attendez que ce- lui‑ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’ou- til électroportatif. u N’utilisez que des lames de scie en parfait état. Les lames de scie déformées ou émoussées peuvent se cas- ser, produire des coupes de mauvaise qualité ou causer des rebonds. u Après avoir arrêté l’outil, n’immobilisez pas la lame de scie en exerçant une pression latérale sur celle-ci. La lame de scie risquerait d’être endommagée, de se casser ou de causer un rebond. u Utilisez l’outil électroportatif toujours avec la plaque de base. Sans la plaque de base, l’outil électroportatif est difficile à maîtriser. u Utilisez un détecteur approprié pour vérifier s’il n’y a pas de conduites cachées ou contactez votre société de distribution d’eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique. Description des prestations et du produit Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut pro- voquer un choc électrique, un incendie et/ou entraîner de graves blessures. Référez-vous aux illustrations qui se trouvent à l’avant de la notice d’utilisation. Utilisation conforme L’outil électroportatif est conçu pour effectuer, sur un sup- port stable, des découpes et coupes dans le bois, les ma- tières plastiques, le métal, les plaques en céramique, le ca- outchouc, les panneaux mélaminés HPL (High Pressure La- minate). Il permet d’effectuer des coupes droites et cour- bées jusqu’à un angle d’inclinaison de 45°. Respectez les re- commandations d’utilisation des lames de scie. Éléments constitutifs La numérotation des éléments se réfère à la représentation de l’outil électroportatif sur la page graphique. (1) Molette de présélection de cadence de coupe (2) Bouton Marche/Arrêt (3) Bouton de blocage de l’interrupteur Marche/Arrêt (4) Clé mâle pour vis à six pans creux (5) Tuyau d’aspiration
Bosch Power Tools 1 609 92A 89V | (25.07.2023)12 | Français (6) Tubulure d’aspiration (7) Plaque de base (8) Levier de sélection de mouvement pendulaire (9) Galet de guidage (10) Lame de scie
(11) Protège-main (12) Capot d’aspiration (13) Logement de lame (14) Patin de glissement
(15) Poignée (surface de préhension isolée) (16) Pare-éclats
(17) Vis de la plaque de base (18) Échelle graduée d’angles d’inclinaison (19) Guidage pour la butée parallèle (20) Vis de blocage de la butée parallèle
(21) Butée parallèle avec compas
Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez l’ensemble des acces- soires dans notre gamme d’accessoires. Caractéristiques techniques Scie sauteuse GST750 Référence 3601EB41.. Puissance absorbée nominale W 520 Cadence de coupe à vide n₀ tr/min 800–3200 Course mm 20 Profondeur de coupe maxi – dans le bois mm 75 – dansl’aluminium mm 15 – dansl’acier (nonallié) mm 6 Angle d’inclinaison (gauche/ droite) maxi ° 45 Poids selon EPTA-Proce- dure01:2014 kg 2,2 Indice de protection /II Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette va- leur et sur certaines versions destinées à certains pays. Les valeurs peuvent varier selon le produit, les conditions d’utilisation et les conditions ambiantes. Pour plus d’informations, rendez-vous sur www.bosch-professional.com/wac. Montage u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. Montage/changement de la lame descie u Portez des gants de protection lors du montage ou du remplacement de l’accessoire de travail. Les acces- soires de travail sont tranchants et peuvent devenir chauds lors d’une utilisation prolongée de la scie. Choix de la lame de scie Vous trouverez une vue d’ensemble des lames de scie re- commandées à la fin de cette notice d’utilisation. N’utilisez que des lames à emmanchement à simple accroche (emman- chement en T). Choisissez toujours une lame de scie pas plus longue que nécessaire pour la coupe à effectuer. Pour le sciage de courbes serrées, utilisez des lames de scie fines à chantourner. Mise en place de la lame de scie (voirfigureA) u Nettoyez la queue de la lame avant de la mettre en place. Une queue sale ne peut pas être fixée de manière sûre et ferme. Introduisez jusqu’au déclic la lame de scie (10) dans le porte-lame (13) avec les dents orientées dans le sens de la coupe. Lors du montage de la lame de scie, veillez à ce que le dos de la lame se trouve bien dans la gorge du galet de guidage (9). u Vérifiez le serrage de la lame. Une lame qui a du jeu peut tomber et risque de vous blesser. Retrait de la lame de scie (voir figureB) Glissez le porte-lame (13) vers le haut dans le sens de la flèche et retirez la lame (10). Patin de glissement (voirfigureC) Pour effectuer des coupes sur des surfaces fragiles, il est re- commandé de fixer le patin de glissement (14) sur la plaque de base (7) pour éviter de rayer la surface. Pour fixer le patin de glissement (14), accrochez-le à l’avant de la plaque de base (7) puis appuyez vers le haut à l’arrière et laissez-le s’encliqueter. Pare-éclats (voir figureD) Le pare-éclats (16) (accessoire) évite la formation d’éclats sur les bords lors du sciage de bois. Le pare-éclats ne peut être utilisé que pour certains types de lames de scie et pour un angle de coupe de 0°. Pressez par le bas le pare-éclats (16) dans la plaque de base (7). Aspiration de poussières/de copeaux Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nui- sibles à la santé. Le contact avec les poussières ou leur inha- lation peut entraîner des réactions allergiques et/ou des ma- ladies respiratoires auprès de l’utilisateur ou des personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Si possible, utilisez un dispositif d’aspiration des pous- sières approprié au matériau. 1 609 92A 89V | (25.07.2023) Bosch Power ToolsFrançais | 13 – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à traiter en vigueur dans votre pays. u Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s’enflammer. Capot de protection Montez le capot de protection (12) avant de raccorder l’outil électroportatif à un aspirateur. Placez le capot de protection (12) sur l’outil électroportatif de sorte à ce que ses pattes de fixation s’encliquettent dans les évidements du carter. Pour les travaux sans aspirateur ainsi que pour effectuer des coupes biaises, retirez le capot (12). Appuyez pour cela des deux côtés sur le capot au niveau des deux fixations exté- rieures et retirez-le par l’avant. Raccordement à un aspirateur Raccordez un tuyau d’aspiration (5) (accessoire) à la tubu- lure d’aspiration (6). Raccordez l’autre extrémité du tuyau d’aspiration (5) à un aspirateur (accessoire). Vous trouverez à la fin de cette notice une vue d’ensemble des aspirateurs auxquels peut être raccordé l’outil électro- portatif. Pour obtenir une aspiration optimale, montez si possible le pare-éclats (16). L’aspirateur doit être conçu pour le type de matériau à scier. Pour l’aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez un aspirateur spé- cial. Mise en marche Modes de fonctionnement u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. Réglage du mouvement pendulaire Le mouvement pendulaire réglable sur quatre positions per- met d’adapter la vitesse de coupe, l’amplitude de la course et la qualité de coupe au type de matériau à découper. L’amplitude du mouvement pendulaire peut être réglée même en cours d’utilisation au moyen du levier de sélection (8). Position0 sans mouvement pendulaire PositionI petit mouvement pendulaire PositionII mouvement pendulaire moyen PositionIII grand mouvement pendulaire L’amplitude optimale du mouvement pendulaire pour chaque utilisation doit être déterminée lors d’essais pra- tiques. Recommandations : – Pour obtenir des bords de coupe particulièrement nets, optez pour un mouvement pendulaire de faible amplitude ou désactivez le mouvement pendulaire. – Pour la découpe de matériaux minces (par ex. des tôles), désactivez le mouvement pendulaire. – Pour les matériaux durs (par ex. l’acier), sélectionnez un mouvement pendulaire de petite amplitude. – Pour les matériaux tendres et pour découper du bois, sé- lectionnez l’amplitude de mouvement pendulaire maxi- male. Réglage de l’angle d’inclinaison pour coupes biaises (voirfigureE) La plaque de base (7) peut être orientée vers la droite ou vers la gauche jusqu’à un angle de 45° pour réaliser des coupes biaises. Le pare-éclats (16) ne peut pas être utilisé pour les coupes biaises. – Retirez le pare-éclats (16). – Desserrez la vis (17) et poussez la plaque de base (7) lé- gèrement en direction de lame de scie (10). – Pour le réglage précis de l’angle d'inclinaison, la plaque de base dispose à gauche et à droite de crans préréglés à 0° et 45°. Basculez la plaque de base (7) suivant l'échelle de graduation (18) dans la position souhaitée. D’autres angles d’inclinaison peuvent être réglés à l’aide d’un rap- porteur. – Poussez ensuite la plaque de base (7) à fond vers le câble de secteur. – Resserrez la vis (17). Mise en marche u Tenez compte de la tension du réseau! La tension du secteur doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués 230V peuvent également fonctionner sur 220V. Mise en marche/arrêt u Assurez-vous de pouvoir actionner l’interrupteur Marche/Arrêt sans avoir à relâcher la poignée. Pour mettre en marche l’outil électroportatif, appuyez sur l’interrupteur Marche/Arrêt (2). Pour bloquer l'interrupteur Marche/Arrêt (2), maintenez-le enfoncé et poussez le bouton de blocage (3). Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt (2). Si l’interrupteur Marche/Arrêt (2) est blo- qué, appuyez d’abord dessus et relâchez-le ensuite. Présélection de la vitesse La molette de présélection (1) permet de présélectionner la cadence de coupe et de la modifier en cours de fonctionne- ment. Bosch Power Tools 1 609 92A 89V | (25.07.2023)14 | Français La cadence de coupe idéale dépend de la nature du matériau et des conditions de travail. Il est conseillé de la déterminer en procédant à des essais préalables. Il est recommandé de réduire la cadence de coupe au mo- ment où la lame de scie est appliquée contre la pièce ainsi que lors de la découpe de matières plastiques ou d’alumi- nium. Lors de travaux de coupe assez longs avec une faible ca- dence de coupe, l’outil électroportatif risque de chauffer for- tement. Retirez la lame de scie et faites tourner l’outil élec- troportatif à sa cadence de coupe maximale pendant environ 3minutes afin de refroidir le moteur. Instructions d’utilisation u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Arrêtez immédiatement l’appareil électroportatif lorsque la lame coince. u Pour travailler de petites pièces ou des pièces de faible épaisseur, utilisez un support stable ou une table de sciage (accessoire). Avant de scier dans le bois, les panneaux d'agglomérés, les matériaux de construction etc., vérifiez s'ils contiennent des corps étrangers tels que clous, vis etc., et, le cas échéant, retirez-les. Les scies sauteuses sont surtout conçues pour effectuer des coupes courbées et incurvées. L’assortiment Bosch inclut aussi des accessoires permettant d’effectuer des coupes droites ou circulaires (p. ex. butée parallèle, rail de guidage ou compas). Les scies sauteuses ont naturellement tendance à s’écarter de la ligne de coupe tracée, si bien qu’il n’est pas toujours possible d’effectuer des coupes droites et biaises de grande précision. La précision des coupes dépend de l’épaisseur de la lame, de la longueur de coupe, de l’épaisseur et de la den- sité de matière de la pièce à découper. Effectuez pour cette raison toujours des coupes d’essai pour voir s’il est possible d’obtenir des résultats de coupe conformes aux attentes et exigences de l’application. Coupes plongeantes (voir figureF) u Il n’est possible d’effectuer des coupes plongeantes que pour des matériaux tendres tels que le bois, les plaques de plâtre, etc.! N’utilisez que des lames pour effectuer des coupes plon- geantes. Les coupes plongeantes ne sont possibles qu’avec un angle d’inclinaison de 0°. Positionnez l’outil électroportatif avec le bord avant de la plaque de base (7) sur la pièce, sans que la lame de scie (10) ne vienne en contact avec la pièce, et mettez l’outil électroportatif en marche. Si l’outil électroportatif dispose d’un variateur de vitesse, sélectionnez la cadence de coupe maximale. Appliquez fermement l’outil électroportatif contre la pièce et laissez lentement la lame plonger dans la pièce. Dès que la plaque de base (7) repose de toute sa surface sur la pièce, mettez-vous à scier le long de la ligne de coupe préalablement tracée. Butée parallèle avec compas (accessoire) La butée parallèle avec compas (21) (accessoire) ne peut être utilisée que pour les pièces dont l’épaisseur ne dépasse pas 30mm. Coupes parallèles (voir figureG) : desserrez la vis de blo- cage (20) et faites passer l’échelle graduée de la butée pa- rallèle à travers le guidage (19) de la plaque de base. Réglez la largeur de coupe souhaitée sur l’échelle graduée se trou- vant sur le bord intérieur de la plaque de base. Resserrez la vis de blocage (20). Coupes circulaires (voir figureH) : percez près de la ligne de coupe, à l’intérieur du cercle à découper, un trou de dia- mètre suffisant pour permettre le passage de la lame de scie. Élargissez le trou à l’aide d’une fraise ou d’une lime pour per- mettre à la lame de scie d’être au ras de la ligne de coupe. Placez la vis de blocage (20) de l’autre côté de la butée pa- rallèle. Faites passer l’échelle graduée de la butée parallèle à travers le guidage (19) de la plaque de base. Percez dans la pièce un trou au centre de la découpe à effectuer. Insérez la pointe de centrage (22) dans l’ouverture intérieure de la bu- tée parallèle et dans le trou percé. Réglez le rayon sur l’échelle graduée se trouvant sur le bord intérieur de la plaque de base. Resserrez la vis de blocage (20). Liquides de refroidissement/lubrifiant Pour la découpe de métal, appliquez un lubrifiant ou un li- quide de refroidissement le long de la ligne de coupe. Entretien et Service après‑vente Nettoyage et entretien u Débranchez le câble d’alimentation de la prise avant d’effectuer des travaux quels qu’il soient sur l’outil électroportatif. u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. Dans le cas où il s’avère nécessaire de remplacer le câble d’alimentation, confiez le remplacement à Bosch ou une sta- tion de Service Après-Vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité. Nettoyez régulièrement le porte-lame. Pour ce faire, retirez la lame de scie de l’outil électroportatif et tapotez légère- ment l’outil électroportatif contre une surface plane pour faire tomber les poussières. Un fort encrassement de l’outil électroportatif risque d’alté- rer son bon fonctionnement. Pour cette raison, ne sciez ja- mais les matériaux produisant beaucoup de poussière par dessous ou dans une position en hauteur. u Dans la mesure du possible, utilisez toujours un aspi- rateur quand les conditions de travail sont extrêmes. Soufflez fréquemment de l’air comprimé au travers des fentes de ventilation et placez un disjoncteur dif- 1 609 92A 89V | (25.07.2023) Bosch Power ToolsPortuguês | 15 férentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques à effet conducteur se déposent à l’intérieur de l’outil. La double isolation de l’outil électroportatif risque alors d’être en- dommagée. Si l’évacuation de la poussière se fait mal, arrêtez l’outil élec- troportatif, débranchez l’aspirateur et retirez la poussière et les copeaux. Graissez de temps en temps le galet de guidage (9) avec une goutte d’huile. Contrôlez régulièrement l’état du galet de guidage(9). S’il est usé, faites-le remplacer dans un centre de service après- vente pour outillage Bosch agréé. Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. Maroc Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca Tel.: +212529314327 E-Mail: sav.outillage@ma.bosch.com Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Élimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recy- clage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères! Português Instruções de segurança Instruções gerais de segurança para ferramentas eléctricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança elétrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. Bosch Power Tools 1 609 92A 89V | (25.07.2023)16 | Português u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para serras verticais u Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte possa entrar em contacto com cabos escondidos ou com o próprio cabo. Se o acessório de corte entrar em contacto com um fio "sob 1 609 92A 89V | (25.07.2023) Bosch Power ToolsPortuguês | 17 tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico. u Use grampos ou outra forma prática para fixar e suportar a peça a trabalhar numa plataforma estável. Segurar a peça a trabalhar com a mão ou contra o seu corpo, deixa a peça instável e pode perder o controlo. u Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra. u Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. u Certifique-se de que a placa de base está sempre firmemente apoiada enquanto está a serrar. Uma lâmina de serra emperrada pode quebrar ou provocar um contragolpe. u Após encerrado o processo de trabalho, deverá desligar a ferramenta elétrica e apenas puxar a lâmina de serra do corte, quando a ferramenta elétrica estiver parada. Desta forma são evitados contragolpes e é possível apoiar a ferramenta elétrica com segurança. u Espere que a ferramenta elétrica pare completamente, antes de depositá‑la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. u Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficiente afiadas podem quebrar, influenciar negativamente o corte ou causar um contragolpe. u Não travar a lâmina de serra através de pressão lateral após desligar o aparelho. A lâmina de serra pode ser danificada, ser quebrada ou causar um contragolpe. u Utilize a ferramenta elétrica exclusivamente com placa base. Ao trabalhar sem placa base existe o perigo de não conseguir controlar a ferramenta elétrica. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica destina-se à realização de cortes e recortes em madeira, plástico, metal, placas de cerâmica, borracha e laminado/HPL (High Pressure Laminate) sobre uma base firme. É apropriada para cortes a direito e curvos com um ângulo de meia-esquadria até 45°. Observar as recomendações da lâmina de serra. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Roda de ajuste da pré-seleção do número de cursos (2) Interruptor de ligar/desligar (3) Travamento do interruptor de ligar/desligar (4) Chave sextavada interior (5) Mangueira de aspiração
