| แบรนด์ | Bosch |
| รุ่น | GST 750 Professional |
| ประเภทสินค้า | เลื่อยฉลุ |
| กำลังไฟฟ้าพิกัด | 520 W |
| ความเร็วรอบเดินเบา | 800 – 3 200 รอบ/นาที |
| ระยะชัก | 20 mm |
| ความลึกตัดสูงสุดในไม้ | 75 mm |
| ความลึกตัดสูงสุดในอลูมิเนียม | 15 mm |
| ความลึกตัดสูงสุดในเหล็ก (ไม่ผสม) | 6 mm |
| มุมเอียงสูงสุด | 45° (ซ้าย/ขวา) |
| น้ำหนักตาม EPTA-Procedure 01:2014 | 2.2 kg |
| แหล่งจ่ายไฟ | 230 V ~, 50/60 Hz |
| ระดับการป้องกัน | II (ฉนวนสองชั้น) |
| การเคลื่อนที่แบบลูกตุ้ม | 4 ตำแหน่ง (0, I, II, III) |
| การตั้งความเร็วรอบล่วงหน้า | ใช่, ปรับด้วยล้อหมุน |
| ฝาครอบดูดฝุ่น | ใช่, สำหรับเชื่อมต่อกับเครื่องดูดฝุ่น |
| ตัวป้องกันเศษ | ใช่ (อุปกรณ์เสริม) |
| แผ่นรองเลื่อน | ใช่ (อุปกรณ์เสริม) |
| ตัวหยุดขนานพร้อมเข็มทิศ | ใช่ (อุปกรณ์เสริม) |
| การบำรุงรักษา | ทำความสะอาดสม่ำเสมอ, หล่อลื่นลูกกลิ้งนำ |
| ความปลอดภัย | สวมถุงมือ, แว่นตา, หน้ากาก; ถอดปลั๊กก่อนบำรุงรักษา |
| อะไหล่ | ใบเลื่อย, แผ่นรองเลื่อน, ตัวป้องกันเศษ, ตัวหยุดขนาน, ฝาครอบดูดฝุ่น |
| ความสามารถในการซ่อม | บริการหลังการขายของ Bosch, อะไหล่ที่ www.bosch-pt.com |
คำถามที่พบบ่อย - GST 750 Professional BOSCH
คำถามของผู้ใช้เกี่ยวกับ GST 750 Professional BOSCH
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ เลื่อย ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ GST 750 Professional - BOSCH และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ GST 750 Professional ของแบรนด์ BOSCH.

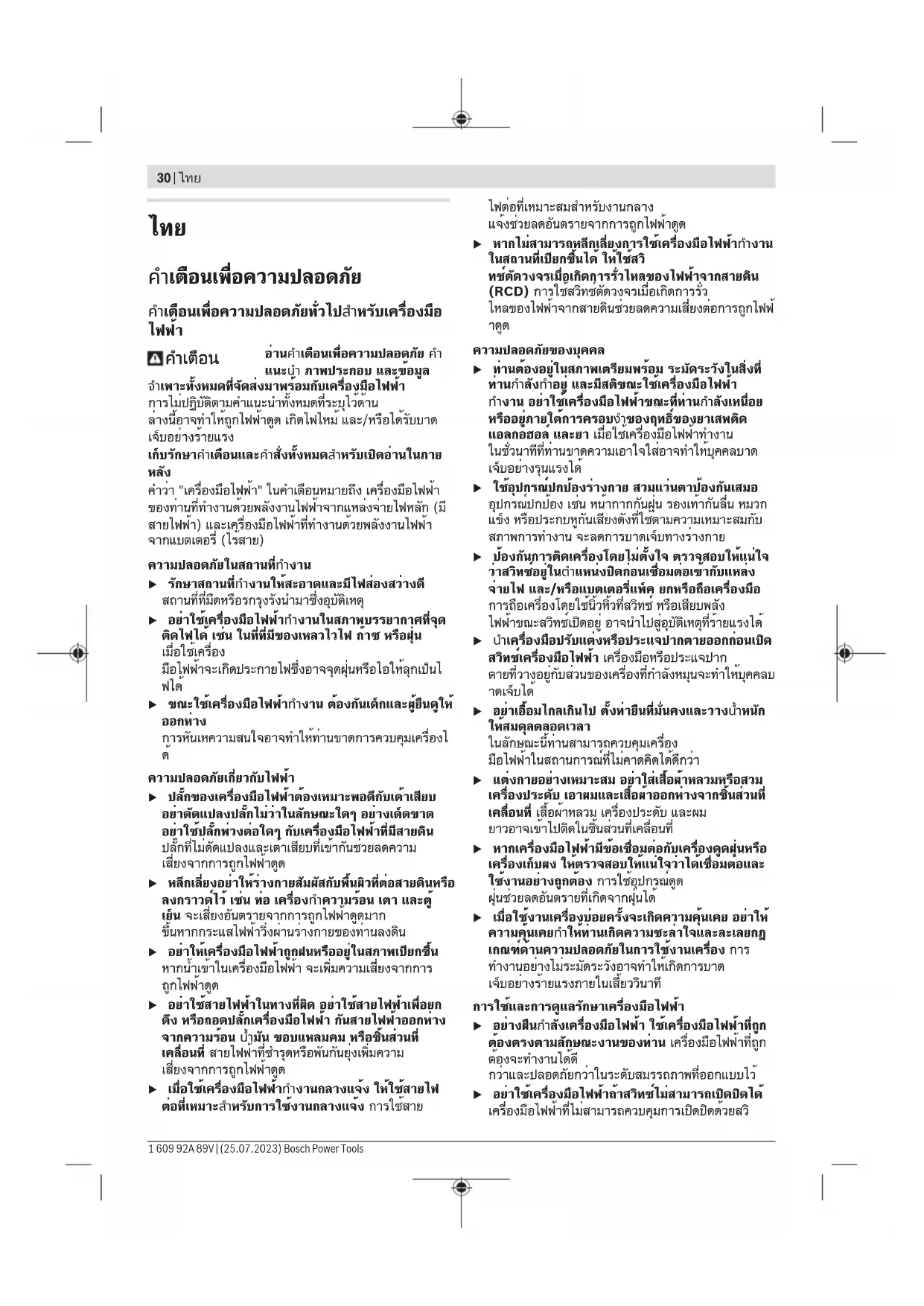

คู่มือผู้ใช้ GST 750 Professional BOSCH
th หนังสิ่งคู่มิถการใช้งานฉบับ
ตําเน็บบ
คำเตือนเพื่อความปลอดภัย
คำเตือนเพื่อความปลอดภัยหัวไปสำหรับเครื่องมือไฟฟ้า
คําเตือน
อ่านคำเตือนเพื่อความปลอดภัย คำ แนะน้ำ ภาพประกอบ และข้อมูล
จําเพาะหั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามค่าแนะน่าทั้งหมดที่ระบุไว้ด้าน ล่างนี้อาจงทําใหญ่ไฟฟ้าดูด เกิดไฟไหม และ/หรือได้รับบาด เจ็บอย่างรายแรง
เก็บรักษาคำเดือนและคำสั่งหั้งหมดสำหรับเปิดอ่านในภาย หลัง
ค่าว่า "เครื่องมือไฟฟ้า" ในค่าเตือนหมายถึง.เครื่องมือไฟฟ้าของท่านที่ทํางานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทํางานด้วยพลังงานไฟฟ้าจากแบตเตอร์ (ไรลาย)
ความปลอดภัยในสถานที่ทำงาน
▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี
สถานที่มีดหรือกรุงรังน่ามาซึ่งอุบัติเหตุ
▶ อย่าใช้เครื่องมือไฟฟ้ากํางานในสภาพบรรยายภาศที่จุด
ติดไฟได เช่น ในที่มีของเหลวไวไฟ ถ้าช หรือผุ่น
เมื่อใช้เครื่อง
มือไฟฟ้าจะเกิด enter Casualไฟซึ่งอาจจุดผุ่นหรือไอไหลลูกเป็นไฟได
▶ ขณะใช้เครื่องมือไฟฟ้ากํางาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง
กุารหันเหตุวมสนใจอาจท่าให้ท่านขาดการควบคุมเครื่องได้
ความปลอดภัยเกี่ยวกับไฟฟ้า
▶ ปลักของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบอย่าตัดแปลงปลักไม่ว่าในสักษณะใดๆ อย่างเด็ดขาดอย่าใช้ปลักพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดินปลักที่ไม่ตัดแปลงและเตาเสียบที่เขากันช่วยลดความเสียงจากการลูกไฟฟ้าดุด
▶ หลีกเสี่ยงอย่าให้รางลายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ
ลงกราวด์ไว่ เช่น ท่อ เครื่อง恰当ความร้อน เตา และตู้
เย็น จะเสี่ยงอันตรายจากการลูกไฟฟ้าตูดมาก
ขึ้นหากกระแสไฟฟ้าวิ่งผ่านรางกายของทานลงดิน
▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกซึ้น
หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ
ถูกไฟฟ้าดด
▶ อย่าใช้สายไฟฟ้าในทางที่ติด อย่าใช้สายไฟฟ้าเพื่อยก
ดึง หรือตอบปลักเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่าง
จากความร้อน นัฏมัน ขอบแหลมคม หรือขึ้นส่วนที่
เคลื่อนที่ สายไฟฟ้าที่ชํารุดหรือพันกันยุ่งเพิ่มความ
เลี่ยงจากการลูกไฟฟ้าดูด
▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ
ต่อที่เหมาะสมำหรับการใช้งานกลางแจ้ง การใช้สาย
ไฟต่อที่เหมาะสมสำหรับงานกลาง แจ้งช่วยลดอันตรายจากการลูกไฟฟ้าดูด
▶ หากไม่สามารถหลักเสี่ยงการใช้เครื่องมือไฟฟ้ากํางาน ในสถานที่เปียกซึ่นใด ให้ใชสวิ หช์ตัวจงเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใชสวิทชตัวจงเมื่อเกิดการรั่ว ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการลูกไฟฟ้า าดูด
ความปลอดภัยของบุคคล
▶ ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังไนสิ่งที่ ท่านกำลังกําอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้า กํางาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบบู้ของฤทธิ์ของยาเสพติด เอลกอฮอล และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วนาที่ที่ท่านขาดความเอาใจใส่อาจた่าให้บุคคลบาด เจ็บอย่างรุนแรงได้
ใช้อุปกรณ์ปก Boing จง วะ รวม แวนตา ป้อง กัน สมอ อุปกรณ์ปก Boing เช่น หนากกัน ฝุ่น รอง เทากัน สื่น หมวก แข็ง หรือประบหุกันเสียงด้ําที่ใช้ตามความเหมาะสมกับ สภาพการทํางาน จะลดการ มาดเจ็บทางร่างกาย
▶ บ้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ
ว่าสวิทชอยู่ในCeแหน่งบิดกอนเชื่อมตอบเขากับแหล่ง
จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ
การถือเครื่องโดยไขนิวห์วีที่สวิทช หรือเลียบพลัง
ไฟฟ้าขณะสวิทช์เปิดอยู่ อาจน่าไปสอุบัติเหตุที่ร้ายแรงใด
นําเครื่องมือปรับแต่งหรือประจ Equipากตายออกก่อนเปิด
สวิทย์เครื่องมือไฟฟ้า เครื่องมือหรือประจ Equip
ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบ
าดเจ็บได้
อยู่าเอ็อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางบําหนัก
信箱มตุลตลอดเวลา
ในลักษณะนี้ท่านสามารถควบคุมเครื่อง
มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า
▶ แต่งกายอย่างเหมาะสม อย่างสิ่งเสื้อผ้าหลวงหรือส่วน
เครื่องประดับ เอาผมและเลื่อผาออกหางจากขินส่วนที่
เคลื่อนที่ เลื้อผ้าหลวง เครื่องประดับ และผม
ยาวอาจเขาไปดิดในขินส่วนที่เคลื่อนที่
▶ หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดุดผุ่นหรือ
เครื่องเก็บ-sp่ง ไหตรวจสอบไหนแน่ใจว่าใดเชื่อมต่อและ
ใช้งานอย่างลูกต้อง การใช้อปกรณ์ดูด
ผุ่นช่วยลดอันตรายที่เกิดจากผุ่นใด
▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย Therapyให้ความคุ้นเคยทำให้ทานเกิดความชะลาใจและละเลยกฏเกณฑตานความปลอดภัยในการใช้งานเครื่อง การทํางานอย่างไม่ระมัตระวังอาจ头部 provideทั้งกิตการบาดเจ็บอย่างรายแรงภายในเสี่ยวินาที
อย่างฝืน GPA ล้างเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ลูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ลูกต้องจะทํางานได้ดี
กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้
▶ อย่าใช้เครื่องมือไฟฟ้าถ้าสวิหซ์ไม่สามารถเปิดปิดได้
เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดตัวยวสวิ
การใช้และการดูแลรักษาเครื่องมือไฟฟ้า
ทช์ได้ เป็นเครื่อง
มือไฟฟ้าที่ไมปลอดภัยและตองสงขอมแซม
▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกุ่อบ หรือเก็บเครื่องเขาที่ ต้องตอดปลั้งออกจากแหล่งจ่ายไฟ และ/หรือถอดแบูตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกใด
มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการดิดเครื่องโดยไม่ได้ตั้งใจ
▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ต่
เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่ดุ้นเคยกับ
เครื่องหรือบุคคลที่ไม่ได้อานค่าแนะป่าเหล่านี้ใชเครื่อง
เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู
ใช้ที่ไม่ได้รับการฝึกฝน
▶ บํารุงรักษาเครื่องมือไฟฟ้าและอุบกรณ์ประกอบ ตรวจสอบชินส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจหาการแตกหักของชิ้นส่วนและสุภาพอื่นใดที่อาจมีผลต่อการกํางานของเครื่องมือไฟฟ้า หากยํารุตต้องส่งเครื่องมือไฟฟ้าไปช่อมแซมก่อนใช้งาน
อุบดิเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่
ดีพอ
รักษาเครื่องมือตัดไทคุและสะอาด
หากบํารุงรักษาเครื่องเมื่อที่มีชอบตัดแ velมคุมอย่างถูกต้อง
จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้วยกว่า
ใช้เครื่องมือไฟฟ้า อยุปกรณประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคําแนะบําเหล่านี้ โดยคําหิงถึง
เงื่อนไขการกํางานและงานที่จะกํา การใช้เครื่อง
มือไฟฟ้ากํางานที่ต่างไปจากวัตถุประสงค์การ
ใช้งานของเครื่อง อาจบําไปสู่สถานการณ์ที่เป็นอันตรายได้
▶ ตูแลตามจับและพื้นผิวจับไหนแทง สระอาศ และปราศจาก
ครบน้ํามันและจาระบี ตามจับและพื้นผิว
จับที่สิ่นก้าเหทยิบจับใดไม่ปลอดภัย
และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด
การบริการ
▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหลที่เหมือน กันเท่านั้น ในลักษณะนี้ท่านจะแน่นใจได้ว่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย
คำเตือนเพื่อความปลอดภัยสำหรับเลื่อยฉลุ
▶ เมื่อกํางานในบริเวณที่อุปกรณ์ตัด Outer Sังมัลสายไฟฟ้าที่ ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับเครื่อง มือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉวน หากอุปกรณ์ตัดสัมผัส สายที่ “มีกระแสไฟฟ้า” เหลผ่าน จะกําให้ชันสวนโลหะที่ ไม่ได้หุ้มฉวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และสงผลใหญ่ใช้งานเครื่องลูกไฟฟ้าดูดได้
▶ ใชเครื่องหนึ่งหรือวิธีอื่นที่ได้ผลเพื่อยืดและหนุนชินงาน กับแทนที่มั่นคง การจับชื่นงานด้วยมือหรือยันไวกับ รางกายจะไม่นั่นคง และอาจทำให้สูญเสียการควบคุมได้
▶ เอมื้อออกทางจากบริเวณแนวเสื่อย oxyาเอ็อมมือเข้า
ไตขันงาน การสัมผัสกับใบเลื่อยจะทำให้บาดเจ็บได้
จับเครื่องมือไฟฟ้าเข้าทชีนงานเมื่อเครื่องเปิดสวิ
ห์อยู่เท่านั้น มิจะนั้นอาจได้รับอันตรายจากการตี
กลับหากเครื่องเมื่อตัดติดข้ออยู่ในชื่นงาน
▶ ตรวจสอบให้แน่ใจว่าขณะเสื่อยได้วางแผ่นฐานไว้อย่าง
มั่นคง ใบเลื่อยที่ติดขัดอาจแตกหัก หรือกำให้เกิดการตี
กลับได้
▶ เมื่อเสร็จสิ้นการกํางาน ให้ปิดสวัทช์เครื่องมือไฟฟ้า และดึงใบเลื่อยออกจากร่องตัดเมื่อใบเลื่อยหยุดนิ่งอยู่กับที่แล้วเท่านั้น ในลักษะแน่ท่านสามารถหลักเลี่ยงการตึกลับ และวางเครื่องลงได้อย่างปลอดภัย
▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น
เครื่องมือที่ใส่อยู่อาจติดขัดและกำไห้สูญเสียการ
ควบคุมเครื่องมือไฟฟ้า
ใช้เฉพาะใบเลื่อยที่ไม่ข้ารุดและมีสภาพที่สมบูรณ์เท่านั้น
ใบเลื่อยที่ที่หรือบิดงอสามารถแตกหัก ลุงผลเชิง
ลบต่อการตัด หรือกําใหเกิดการตึกลับใด
หลังปิดสวิห์อย่าเบรกใบเสื่อยให้หยุดวิ่งโดยการกดลงด้านช้างใบเลื่อยอาจย่ารุดแตกหัก หรือกําให้เกิดการตึกลับได้
ใช้เครื่องมือไฟฟ้าพร้อมแผ่นรองพื้นเท่านั้น หากทำงาน โดยไม่มีแผนรองพื้น อาจเสี่ยงต่อการสูญเสียการควบคุมเครื่องมือไฟฟ้าใด
ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจช่อนอยู่ในบริเวณกํางานหรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจกําให้เกิดไฟไหมหูร็อลูกไฟฟ้าดูด การกําให้ทอแก่เซลียหายอาจกําให้เกิดระเบ็ด การเจาะเขาในทอน้ํากําใหทรัพย์สินเสียหาย หรืออาจเป็นเหตุไหลูกไฟฟ้าดูดได้
รายละเอียดผลิตภัณฑและข้อมูล จำเพาะ
อ่านคำเตือนเพื่อความปลอดภัยและคำ แนะ paceหังหมด การไม่ปฏิบัติตามคำเตือนและ คำสั่งอาจเป็นสาเหตุใหญ่ไฟฟ้าดด เกิดไฟไหม และ/หรือไตรับบาดเจ็บอย่างรายแรง
กรุณาดภาพประกอบในส่วนหน้าของคู่มือการใช้งาน
ประโยชน์การใช้งานของเครื่อง
เครื่องนี้ใช้สำหรับตัดไม้ พลาสติก โลหะ แผ่นเซรามิค ยาง และลามินต์/HPL (High Pressure Laminate) เครื่องนี้เหมาะสมำหรับตัดแนวทางและตัดไค้ด้วยมุมองศาถึง 45° จำนวนและปฏิบัติตามขอแนะนําเกี่ยวกับใบเลื่อย
ส่วนประกอบที่แสดงภาพ
ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของ เครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ
(1) ปุ่มเลือกอัตราขายยับซักล่วงหน้า
(2) สวิทช์เปิด-บิด
(3) ปุ่มล้อคของสวิทช์เปิด-ปิด
(4) ประจำขันหกเหลี่ยม
(5) ท่อดูดผุ่น ^a)
(6) ท่อต่อดูดผุ่น
32|ไทย
(7) แผนฐาน
(8) ค้นโยกลำหรับปรับการตะ
(9) หัวจับใบเลื่อย
(10) ใบเลื่อย ^a)
(11) กันชน
(12) ฝาครอบสำหรับดูดผ่น
(13) ตัวจับใบเลื่อย
(14) ปลอกเลื่อนa)
(15) ด้ามจับ (พื้นผิวจับหุ้มฉนวน)
(16) แผนป้องกันการฉีกที่ผิววัสดุ ^a)
(17) สกรู แผนฐาน
(18) มาตราสวนมุมปาก
(19) ช่องนำแผ่นนำเลื่อยแบบขนาดน
(20) สกรูล้อคตัวนำเลื่อยแบบขนาดน่า
(21) แผนำเลื่อยแบบขนาดพร้อมอุปกรณ์ตัดวงกลม ^a)
(22) ตัวหมายศูนย์ของอุปกรณ์ตัดวงกลม ^a)
a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุณาดอุปกรณ์ประกอบหั้งหมดในรายการแสดงอุปกรณ์ประ กอบของเรา
ข้อมูลทางเทคนิค
| เสื่อยจลุ | GST 750 | |
| หมายเลขลินค้า | 3 601 EB4 1.. | |
| กําลังไฟฟ้าพิกัดด้านเข้า | วัตต์ | 520 |
| อัตราขายับชักเดินตัวเปล่า n_o | min^-1 | 800-3200 |
| ระยะช่วงชัก | มม. 20 | |
| ความลึกการตัด สูงสุด | ||
| – ในไม้ | มม. 75 | |
| – ในอะลูมินเยี่ยม | มม. 15 | |
| – ในเหล็กกล้า (ไม่เจือ) | มม. 6 | |
| การตัดมุม (ช้าย/ขวา) สูงสุด | ° | 45 |
| น้ําหนักตามระเบียบการ EPTA-Procedure 01:2014 | กก. 2.2 | |
| ระดับความปลอดภัย | / | |
คาที่ไหนี้ใช้ได้กับแรงดันไฟฟ้านอมินอล [U] 230 โวลท์คาเหลา นี้อาจเปลี่ยนแปลงไปสําหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสําหรับเฉพาะประเทศ
ค่าอาจแตกต่างกันไปตามผลิตภัณฑ์และขึ้นอยู่กับเงื่อนไขด้านการ ใช้งานและสภาพแวดล้อม โปรดตูข้อมูลเพิ่มเติมที่เว็บไซต์ www.bosch-professional.com/wac
การติดตั้ง
▶ ดึงปลักไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
การใส่/การเปลี่ยนใบเสื่อย
▶ เมื่อติดตั้งหรือเปลี่ยนเครื่องมือ ต้องส่วนกุงมือป้องกัน เครื่องมือมีความคมและอาจารอนขึ้นเมื่อใช้งานเป็นเวลา นาน
การเลือกใบเสื่อย
กรุณาดภาพรวมของใบเลื่อยที่แนะบําที่ปรากฏอยู่ตอน thấyของคูมือเล่นี้ ให้ใช้เฉพาะใบเลื่อยที่มีกานรูเดียว (T shank) เท่านั้น ใบเลื่อยควรมีขนาดยาวกว่าความ Punาการตัดที่ต้องการเพียงเล็กนอยเทาที่จำเป็น ใช้ใบเลื่อยยางเมื่อตัดโค้งแคบ
การใส่ใบเลื่อย (ดูภาพประกอบ A)
▶ กำหนดกําของใบเลื่อยก่อนใส่ Cameroonที่สกปรกไม่ สามารถยืดได้อย่างแน่นหนา
ต้นใบเลื่อย (10) เข้าในตัวจับใบเลื่อย (13) จนเข้าล็อคโดย ไห้พันอยู่ในทิศทางตัด
ขณะใส่ใบเลื่อยitheัตรวจสอบให้แน่ใจว่าส่วนหลังใบเลื่อยอยู่ใน รองของหัวจับใบเลื่อย (9)
▶ ตรวจสอบให้ใบเลื่อยเข้าที่อย่างมั่นคง ใบ เลื่อยที่ใส่ไว้หวลวมๆ อาจหล่นออกมาและทำให้บาดเจ็บได้
การตอดใบเสื่อย (ดูภาพประกอบ B)
เลื่อนตัวรับใบเลื่อย (13) ชั้นในทิศทางลูกศร และลอดใบ เลื่อย (10)
ปลอกเลื่อน (ดูภาพประกอบ C)
เมื่อกํางานบนพื้นผิวที่ใบบาง คุณสามารถวางนการใส่ปลอก เลื่อน (14) ไว้นแผ่นฐาน (7) เพื่อบ้องกันไม่ให้พื้นผิวเกิด รอยชัดขวน
ในการใส่ปลอกเลื่อน (14) ไห้แขวนไว้ที่ด้านหน้าของแผ่นฐาน (7) ดันชิ้นที่ด้านหลังแล valลอยไthroคลิกเขาที่
แผ่นป้องกันการฉีกที่ผิววัสดุ (ดูภาพประกอบ D)
แผนบ้องกันการฉีกที่ผิววัสดุ (16) (อุปกรณประกอบ) สามารถป้องกันไม่ให้ผิววัสดุลัยเป็นฝอยขณะเลื่อยไม่ แผ่น บ้องกันการฉีกที่ผิววัสดุใช้ได้กับใบเลื่อยบางประเภทเท่านั้น และยังใช้ได้เฉพาะสําหรับการตัดมุม 0° เทานั้น กดแผ่นบ้องกันการฉีกที่ผิววัสดุ (16) จากด้านล่างเข้าในแผ่น ฐาน (7)
การดุดผุ่น/ชี้เลื่อย
ผุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะก้ว ไม่บางประเภท แรธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การ สัมผัสหรือการหายใจเอาผุ่นเข้าไปอาจกําให้เกิดปฏิกิริยาแพ ผุ่น และ/หรือบุมาซึ่งโรคติดเชื้อระบบหายใจแกผู ใชเครื่องหรือผู้ที่ยืนอยู่ไกลเคียง ผุ่นบางประเภท เช่น ผุ่นไม่ออก หรือไม้บี้ช นับ เป็นสารที่กําให้เกิดมะเร่ง โดยเฉพาะอย่างยิ่งเมื่อผสม กับสารเติมแต่งเพื่อบ้ายดังไม (โครเมต ผลิตภัณทรักษาเนื้อไม) สำหรับวัสดุที่มีแอลเบสตอสตองให้ผู้เชี้ยวชาญกํางานเท่านั้น
- ใช้ระบบดูดผุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่าที่จะกำหนด
- จัดสถานที่ทำงานใหม่การระบายอากาศที่ดี
- ขอแนะนําไห้ส่วนหน้ากากป้องกันการติดเชื้อที่มีระดับ-ไลกรอง P2
ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศของทาน
▶ ป้องกันการสะสมของผุ่นในสถานที่ทำงาน ผุ่นสามารถลูกใหม่อย่างง่ายตาย
ฝากอม
ติดตั้งฝากอย (12) ก่อนเชื่อมต่อเครื่องมือไฟฟ้าเข้ากับ อุปกรณ์ดูดผ่น ส่วนฝากอย (12) เข้านเครื่องมือไฟฟ้าในลักษณะให้ด้วยด เขาในช่องว่างที่ตัวเรือน
ยอดฝ่าครอบ (12) ออกเมื่อกํางานโดยไม่มีอบกรณ์ดดผ่น และเมื่อตัดมุมUbาก เมื่อต้องการกําลิ่งนี้ไหักด้วยครอบเข้าด้วยกันโดยใหญ่ในระดับด้วยดูดยานอกและดึงออกทางด้านหน้า
การต่ออุปกรณ์ดูดผ่น
เสียบท่อตูดผ่น (5) (อุปกรณประกอบ) เข้าบนท่อต่อตูดผ่น (6) เซื่อมต่อท่อตูดผ่น (5) เข้ากับเครื่องตูดผ่น (อุปกรณประกอบ)
ดูภาพรวมการเชื่อมต่อกับเครื่องดูดผุ่นต่างๆ ได้ที่ตอนท้ายของคู่มือการใช้งานฉบับนี้
เพื่อเหตุดผ่นได้อย่างมีประสิทธิภาพสูงสุด ให้ติดตั้งแผ่น ป้องกันการฉีกที่ผิ่ววัสดุ (16) หากเป็นไปได้ เครื่องดูดผ่นต้องมีลักษณะการใช้งานที่เหมาะสม กับประเภทวัสดุขันงาน
ในกรณีตุดผุ่นแห่งที่เป็นอันตรวยต่อสุขภาพอย่าง ยิงหรืออาจกอใหเกิดมะเร็งใด ให้ใชเครื่องดุดผุ่นพิเศษ
การปฏิบัติงาน
รูปแบบการทำงาน
▶ ดึงปลักไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
การตั้งการเตะ
การแต่ตั้งได้สิขัน กําให้สามารถปรับความเร็วการตัด ประสิทธิภาพการตัด และแบบการตัดให้เหมาะสมกับวัสดุขึ้นงาน ได้ดีที่สุด
ทานสามารถตั้งการตะไตดวยคันโยก (8) และสามารถสับ คันโยกได้แม่ขณะเครื่องกำลังทำงานอยู่
ขั้น 0 ไม่ตะ
ขั้น | เตะน้อย
ขั้น Ⅱ เดะปานกลาง
ขั้น III เตะมาก
ระดับการแก่วงที่เห็นมะสมที่สุดสําหรับงานที่เกี่ยวข้อง สามารถถูกําหนูดใดจากการทดลองปฏิบัติ ปฏิบัติตามคำ แนะ^nําตอบไปนี้:
- หากเลือกระดับการแก่วงเท่าลงหรือปิดใช้การแก่วง คมตัด ยิ่งจะละเอียดและเนียบเนียนยิ่งขึ้น
- ปิดการสั่นเมื่อตัดเฉือนวัสดุบาง (เช่น แผ่นโลหะ)
- กำหนดกับวัสดุแข็ง (เซน เหล็ก) โดยใช้การแกวงที่ต่ําลง
- คุณสามารถดำเนินงานโดยใช้การแก่วงสูงสุดสำหรับวัสดุที่ ออนนุมและเมื่อเลื่อยไม่
การปรับมุมตัด (ดูภาพประกอบ E)
แผนฐาน (7) สามารถเอียงชายหรือขวาไตถึง 45° เพื่อตัด มุมบาท
สำหรับการตัดมุมบาท ไม่สามารถนําแผ่นป้องกันการฉีกที่ผิว วัสดุ (16) มาไสร่วมตาย
- ถอดแผ่นป้องกันการฉีกที่ผิววัสดุออก (16)
- คลายสกรู (17) ออก และต้นแผ่นฐาน (7) เบาฯ ไปทาง ใบเลื่อย (10)
- บนแผนฐานมีรองบาททั้งชายและขวาที่ 0° และ 45° เพื่อใช่ปรับมุมมากให้ได้เที่ยงตรง หมุนแผนฐาน (7) ตามมาตรวัด (18). ไปยังถ้าแหน่งที่ตองการ มุมมากอื่นๆ สามารถปรับได้โดยใช่ไม่โปรแกรมเดอร
-จากนั้นต้นแผ่นฐาน (7) ไปทางสายไฟจนสุด
- ขันสกรู (17) กลับเข้าไหนแน่น
การเริ่มต้นปฏิบัติงาน
ให้สังเกตแรงดันไฟฟ้า! แรง ดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรง ดันไฟฟ้าที่ระบุไว้นเครื่องมือไฟฟ้า เครื่องมือไฟฟ้าที่มี, เครื่องหมาย 230 โวลท สามารถใชงานกับ 220 โวลท ไต้ด้วย
การเปิด-ปิดเครื่อง
▶ ตรวจสอบให้แน่ใจว่าท่านสามารถใช้งานสวิทย์เปิด-บิดได้โดยไม่ต้องปล่อยด้วยจับ
เปิดสวิทช์เครื่องมือไฟฟ้าโดยกดสวิทช์เปิด-ปิด (2)
ล้อคลวิทชเปิด-ปิด (2) โดยกดลวิทชคางไว้และกดบุ่มล้อค (3) เพื่ม
ปิดสวิทช์เครื่องมือไฟฟ้าโดยปล่อยนี้วจากสวิทช์เปิด-ปิด (2) หากลวิทช์เปิด-ปิด (2) ถูกล้อคไว้ ไหกตสวิทช์ก่อน แล้วจึง ปล่อยนี้ว
การตั้งอัตราขายบชักล่วงหน้า
สามารถตั้งความเร็วขยับชักล่วงหนาดุวยปุ่มเลือกความเร็ว ขยับชักล่วงหน้า (1) และเปลี่ยนค่าไดขณะเครื่องกำลังเดิน อยู่
เกณฑจังหวะขยับชักที่ต้องใช้ขึ้นอยู่กับประเภทวัสดุขึ้น งานและเงื่อนไขการกำหนด การทดลองภาคปฏิบัติจะช่วยให้ ได้เกณฑจังหวะที่ดีที่สุด
ขอแนะบำไหลดอัตราขยับชักลงขณะใบเลื่อยขบเข้าในวัสดุชิ้นงาน และเมื่อเลื่อยพลาสติกและอะลูมินเยี่ยม
เมื่อกางานที่อัตราขยับชักเท่าเป็นเวลานาน เครื่องอาจร้อน ชิ้นมาก ไห้อตใบเสื่อยออก และเท่าไห่เครื่องมือไฟฟ้าเย็นลง โดยปล่อยไห่เครื่องเดินด้วยความเร็วขัยบัชกสูงสุดนาน ประมาณ 3 นาที
ข้อแนะนำในการทำงาน
▶ ดึงปลักไฟออกจากเต้าเสียบกล่อนปรับแต่งเครื่อง
▶ หากใบเล้อยติดขัด ให้บิดสวิทย์เครื่องหันที่
▶ หากเลื่อยขั้นงานขนาดเล็กและบาง ให้ใช้อุปกรณ์คํายันหรือโต๊ะเลื่อย (อุปกรณ์ประกอบ) เสมอ
34|ไทย
ก่อนเลื่อยในไม่ ไม้อัด วัสดุก่อสร้าง ฯฯฯ ไห้ตรวจสอบหาลิ่งแปลก ปลอม เช่น ตะปู สกรู หรือสิ่งคล้ายคลึงในวัสดุเหล่านี้ และ หากจําเป็นไหกอนลิงแปลกปลอมนั้นออกใบ เลื่อยฉลูได้รับการออกแบบมาเป็นพิเศษสำหรับการตัดแบบ โค้ง ในกลุ่มผลิตภัณฑ์ Bosch-ยังรวมถึงอบกรณ์เสริมที่ช่วย โทรสามารถตัดตรงหรือตัดเป็นวงกลมใด (ขันอยุกับรุ่นของ เลื่อยฉล เช่น รั่วขนาน รางนา หรือเครื่องตัดแบบวงกลม) เลื่อยฉลุมักจะ "หนีศูนย์" นั้นคืออาจไม่มีมุมและความแน่นยํา ในการตัดอาจอีกต่อไป บังจัยชี้ขาดที่ส่งผลต่อความแน่นยํา ได้แก่ ความ手中ของใบเส่อย ความยาววของการตัด และความ หนาแน่นของวัสดุ และความหนาของขินงาน ตั้งนั้น คุณควรตรวจสอบกับการทดสอบการตัดทุกครั้งว่า ผล การตัดของระบบที่เลือกนั้นสอดคล้องกับขอกําหนดการใช้งานของคุณหรือไม่
การจํางตัด (ดูภาพประกอบ F)
▶ การจ้างตัดจะกำได้เฉพาะเมื่อตัดวัสดุนิ่ม ตัวอย่าง เช่น ไม้ แผ่นกระดานยิปซ้ม และอื่นๆ เท่านั่น!
สำหรับการจุจงตัด ให้ไขเฉพาะใบเส่อยสั่นเท่านัน การจุจงตัด กระทําได้มือตั้งมุมยากไว้ที่ตําแหน่ง 0° เท่านั้น วางเครื่องมือไฟฟ้าโดยให้ชอบหน้าของแผ่นฐาน (7) จดลง บนชิ้นงาน แต่ไม่ให้ใบเลื่อย (10) Nutดขึ้นงาน และเปิดสวิทย สำหรับเครื่องมือไฟฟ้าที่มีการควบคุมความเร็วชยับชัก ให้ตั้งความเร็วชยับชักสูงสุด จับเครื่องมือไฟฟ้าเข้าหาชิ้น งานอย่างมั่นคง และจวงใบเลื่อยเข้าในชิ้นงานอย่างซ้าๆ เมื่อแผ่นฐาน (7) วางเต็มที่บนพื้นผิววัสดุแล้ว ให้เลื่อยตาม เสนตัดที่ต้องการตอบไป
แผ่น^nําเสื่อยแบบขนาดพร้อมอุปกรณ์ตัดวางกลม (อุปกรณ์ประกอบ)
สำหรับการตัดโดยใช้แผ่นนําเลื่อยแบบขนาดพร้อมอุปกรณ์ตัด วงกลม (21) (อุปกรณ์ประกอบ) ความหนาลูงสุดของวัสดุ ชิ้นงานคือ 30 มม.
การตัดแบบขนาน (ดูภาพประกอบ G): คลายสกรุล็อค (20) ออกและเลื่อนมาตราสวนของแผนป่าเลื่อยแบบขนานเช่าในช่องน้ํา (19) ในแผนฐาน ตั้งความกว้างการตัดที่ต้องการเป็นคามวุตรว์สวนบนขอบด้านในของแผ่นฐาน ขันสกรุล็อค (20) เชาโพแนน
การตัดวงกลม (ตุภาพประกอบ H): เจาะรูใกล้กับเสนตัด ภายในวงกลมที่จะเสื่อย โดยรูต้องใหญ่พอที่จะใส่ใบเสื่อย แก่ไขรูเจาะด้วยเราเตอร์หรือตะใบเพื่อไหลามารถวางใบเสื่อย ชิดกับเสนตัดใด
ปรับ膩ำแหน่งสกรุล็อก (20) ที่อีกต้านหนึ่งของแผ่นนําเลื่อยแบบขนาดเลื่อนมาตราส่วนของแผ่นนําเลื่อยแบบขนาดเข้าในช่องนํา (19) ในแผนฐาน เจาะรูเข้าในชั้นงานโดยให้ร้อยตรงกลางส่วนที่จะเลื่อยออก ไสดัวหมายศูนย์กลาง (22) ผ่านช่องเปิดด้านในของแผ่นนําเลื่อยแบบขนาดและเข้าในรูที่เจาะไว ตั้งรัศมีเบ็นค่ามาตราส่วนที่ชอบด้านในของแผนฐาน ขันสกรุล็อก (20) เซ้าไห้แน่น
สารหล่อเย็น/น้ำมันหล่อสื่น
เมื่อเลื่อยโลหะ ไห้ชไลมสารหล่อเย็น/น้ำมันหล่อลื่นตามรอย ตัดเนื่องจากวัสดุร้อนชั้น
การบํารุงรักษาและการบริการ
การปํารุงรักษาและการทำความสะอาด
▶ ดึงปลักไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
▶ เพื่อให้ทำงานได้อย่างลูกต้องและปลอดภัย
ต้องรักษาเครื่องและช่องระบายอากาศ
ให้สะอาดอยู่เสมอ
หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศุนยูบริการหลังการขายที่ได้มับมอบหมายสำหรับเครื่อง มือไฟฟ้า Bosch เบลี่ยนไท ทั้งนี้เพื่อหลักเลี่ยงอันตราย กําความสะอาดที่จับใบเลื่อยเป็นประจํา
สำหรับการทำความสะอาด ไหลอดใบเลื่อยออกจากตัวเครื่อง และจับเครื่องเคาะบนพื้นรายเบาๆ
หากเครื่องมือไฟฟ้าสกุปรกมาก เครื่องอาจ №งานผิดปกติได้ ดังนั้นอย่างเสี่อยัวสดุที่ให้ผุ่นมากจากทางด้านลางหรือเหนือ ศีรษะ
▶ หากใช้เครื่องทำงานหนัก ให้ใช้อุบกรณ์ตุดผ่นออกเทาที่จะกําได้เสมอ แม่ช่องระบายอากาศเป็นประวําและติดตั้งเครื่องตัดไพร้า (RCD) เมื่อกางานกับโลหะ ผุ่นชิ่งมีคุณสมบดิน้ําความ
วอนและกระแสไฟฟ้าอาจสะสมอยูขางในเครื่องมือไฟฟ้า ฉวนป้องกันทั้งหมดของเครื่องมือไฟฟ้าอาจได้รับผลเสีย หากช่องทางออกผุ่นเกิดอุดตัน ให้บิดสวิทช์เครื่องมือไฟฟ้า 去过อุปกรณ์ดูดผุ่น และนําผุ่นและเศษวัสดุออกไป
หล่อสื่นหัวจับใบเสื่อย (9) เป็นครั้งคราวโดยการหยอดบ้านมัน ตรวจสอบหัวจับใบเสื่อย (9) เป็นประจํา ทวุลลีกหรอ ต้องลุง ไปยังศูนยบริการหลังการขาย Bosch ที่ได้รับมอบหมายเพื่อ กําการเปลี่ยนให้
การบริการหลังการขายและการให้คำปรึกษาการ ใช้งาน
ศูนยบริการหลังการขายของเรียนดิตชอบคําถามของ ท่านที่เกี่ยวกับการบํารุงรักษาและการซ่อมแซมผุลิตภัณฑ์รวม ทั้งเชื่องอะไหล ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล กรุṇาตูใน: www.bosch-pt.com
ที่มงานที่ปรึกษาของ บอช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ ของเราและอุปกรณประกอบต่างๆ
เมื่อตองการสอบถามและสั่งข้ออะไหล กรุณาแจงหมายเลข สินค้า 10 หลักบนแผ่นบ้ายรุ่นของผลิตภัณฑ์ทุกครั้ง
liny
ไทย บริษัท โรเบิร์ต บ่อช จำกัด
เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5
เลขที่ 2525 ถนนพระราม 4
แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110
โทร: +66 2012 8888
แพกซ์: +66 2064 5800
www.bosch.co.th
ศุนย์บริการข้อมและฝึกอบรม บ่อช
อาคาร ลาซาลทาวเวอร ชั้น G ทองเลขที่ 2
บ้านเลขที่ 10/11 หมู่ 16
ถนนครีนครินทร ตำบลบางแก้ว อำเภอทางพลี
จังหวัดสมุทรปราการ 10540
ประเทศไทย
โทรศัพท 02 7587555
โทรสาร 02 7587525
สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:
เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องน้ำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม
อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน!
