| Thương hiệu | Bosch |
| Mẫu máy | GST 750 Professional |
| Loại sản phẩm | Máy cưa lọng |
| Công suất tiêu thụ định mức | 520 W |
| Tần số cắt không tải | 800 – 3 200 vòng/phút |
| Hành trình | 20 mm |
| Chiều sâu cắt tối đa trong gỗ | 75 mm |
| Chiều sâu cắt tối đa trong nhôm | 15 mm |
| Chiều sâu cắt tối đa trong thép (không hợp kim) | 6 mm |
| Góc nghiêng tối đa | 45° (trái/phải) |
| Trọng lượng theo EPTA-Procedure 01:2014 | 2,2 kg |
| Nguồn điện | 230 V ~, 50/60 Hz |
| Cấp bảo vệ | II (cách điện kép) |
| Chuyển động lắc | 4 vị trí (0, I, II, III) |
| Cài đặt trước tần số cắt | Có, núm vặn |
| Nắp hút bụi | Có, để kết nối với máy hút bụi |
| Chắn dăm | Có (phụ kiện) |
| Đế trượt | Có (phụ kiện) |
| Thanh dẫn song song với compa | Có (phụ kiện) |
| Bảo dưỡng | Vệ sinh định kỳ, tra dầu mỡ cho con lăn dẫn hướng |
| An toàn | Đeo găng tay, kính bảo hộ, khẩu trang; rút phích cắm trước khi bảo dưỡng |
| Phụ tùng thay thế | Lưỡi cưa, đế trượt, chắn dăm, thanh dẫn song song, nắp hút bụi |
| Khả năng sửa chữa | Dịch vụ hậu mãi Bosch, phụ tùng thay thế trên www.bosch-pt.com |
Câu hỏi thường gặp - GST 750 Professional BOSCH
Câu hỏi của người dùng về GST 750 Professional BOSCH
0 câu hỏi về thiết bị này. Trả lời những câu bạn biết hoặc đặt câu hỏi riêng.
Đặt câu hỏi mới về thiết bị này
Tải xuống hướng dẫn cho thiết bị của bạn Cưa ở định dạng PDF miễn phí! Tìm hướng dẫn của bạn GST 750 Professional - BOSCH và lấy lại thiết bị điện tử của bạn. Trên trang này được đăng tải tất cả các tài liệu cần thiết để sử dụng thiết bị của bạn. GST 750 Professional thương hiệu BOSCH.
HƯỚNG DẪN NGƯỜI DÙNG GST 750 Professional BOSCH
vi Bàn góc hương dẫn sử dụng

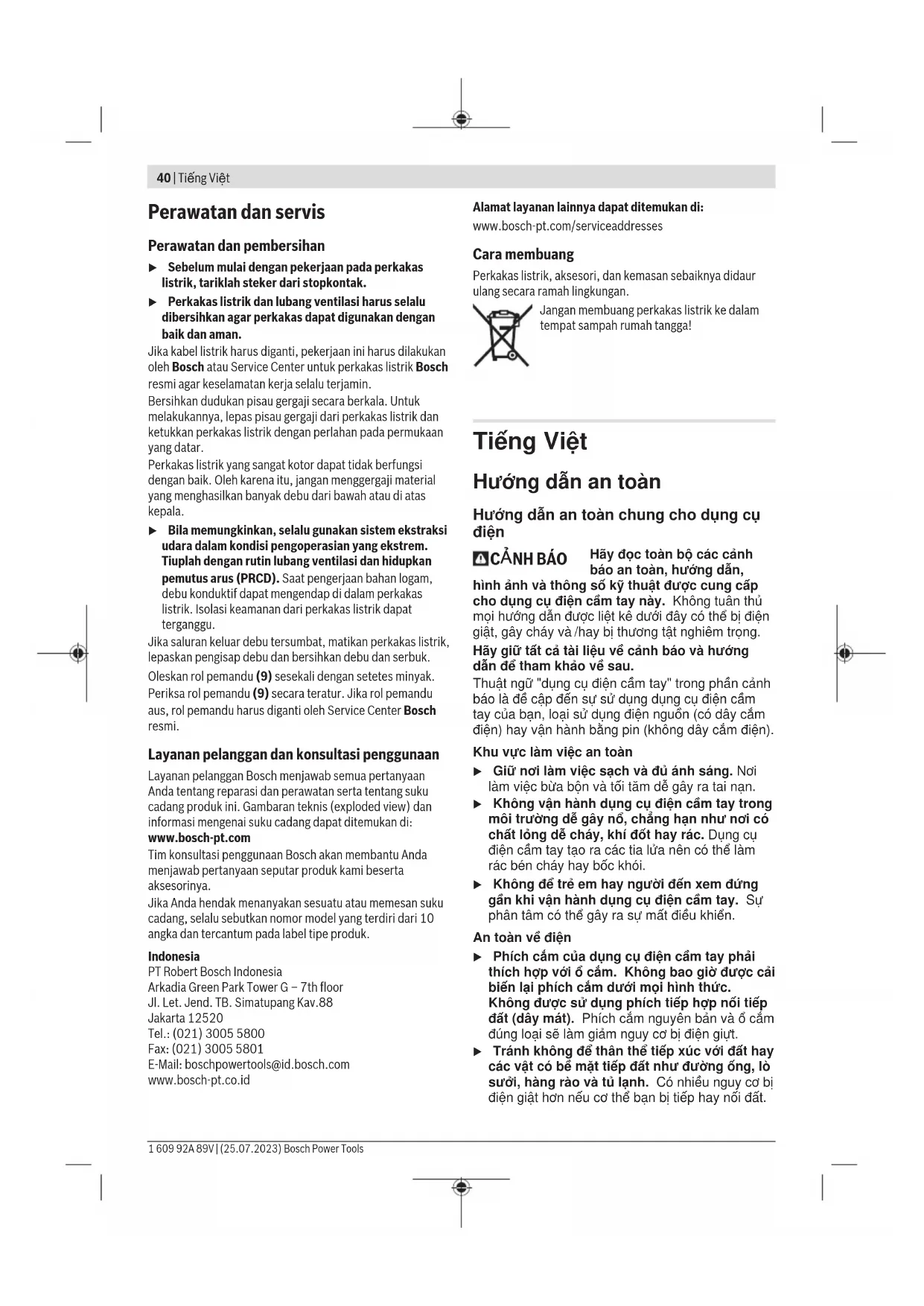

Hướng dẫn an toàn chung cho dụng cụ điện
CẢNH BÁO
Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,
hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cấm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng.
Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.
Thuật ngữ "dung cụ điện cấm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cấm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).
Khu vực làm việc an toàn
▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bộn và tối tắm để gây ra tai nạn.
Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nó, cháng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.
An toàn về điện
Phích cấm của dụng cụ điện cấm tay phải thích hợp với ở cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cấm nguyên bản và ở cấm đúng loại sẽ làm giảm nguy cơ bị điện giụt.
Tránh không để thân thế tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưới, hàng rào và tủ lạnh. Có nhiều nguy cơ bị diện giật hơn nếu cơ thể bạn bị tiếp hay nối đất.
▶ Không được để dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nấm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gân nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hòng hay cuộn rối dây dẫn làm tăng nguy cơ bị diện giật.
Khi sử dụng dụng cụ điện cảm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giut.
An toàn cá nhân
Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cảm tay. Không sử dụng dụng cụ điện cảm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cảm tay có thể gây thường tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
Lấy mọi chia hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cấm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cấm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ diện cấm tay tốt hơn trong mọi tình huống bắt ngò.
Trang phục thích hợp. Không mặc quán áo rộng lùng thùng hay mang trang sức. Giữ tóc và quản áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thói quen do sử dụng thường xuyên dụng cụ quiến bạn trở nên chủ quan và bổ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc.
Sử dụng và bảo dưỡng dụng cụ điện cấm tay
Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cảm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cảm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phishing cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bắt kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bắt ngờ.
Cắt giữ dụng cụ điện cấm tay không dùng tối nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dung cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dẽ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỗ. Tay cấm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngờ.
42 | Tiếng Việt
Bảo dưỡng
Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Hướng dẫn an toàn cho loại Máy Cưa Xoi
▶ Chỉ cấm dụng cụ điện tại các bề mặt cấm nằm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngâm hoặc chính dây điện của thiết bị. Phụ kiện cắt tiếp xúc với dây có điện có thể làm cho các phần kim loại hồ của dụng cụ điện cấm tay có điện và có thể gây ra điện giật cho người vận hành.
Sử dụng các kép hoặc cách thực tiễn khác để cố định và dỗ phôi gia công vào sản thao tác cố định. Việc cẩm phôi gia công bằng tay hoặc tựa người vào phôi gia công làm cho nó để dỗ và có thể dẫn đến mất kiểm soát.
▶ Đế tay tránh xa khởi phạm vi cắt. Không được tiếp chạm với phần bên dưới vật gia công. Tiếp xúc với lưới của có thể dẫn đến việc bị thương tích.
▶ Chỉ cho máy gia công vật liệu khi máy đã hoạt động. Nếu không làm vậy thì sẽ có nguy cơ bị giật ngược do dụng cụ cắt bị kịp chặt trong vật gia công.
Đảm bảo rằng, để đã nằm an toàn trên vật liệu trong khi cửa. Lưỡi cửa bị kịp chặt có thể bi gãy hay gây ra sự giật ngược.
▶ Khi đã cắt xong, tất máy và sau đó rút lưới của ra khởi mạch cắt chỉ sau khi lưới của đã ngừng chuyển động hoàn toàn. Thực hiện như vậy bạn có thể tránh được sự giật ngược và có thể đặt máy xuống một cách an toàn.
▶ Luôn luôn đội cho máy hoàn toàn ngừng hằng trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kịp chặt dẫn đến việc dụng cụ điện cấm tay bị mất điều khiển.
▶ Chỉ sử dụng lưới cửa còn nguyên vẹn, có tỉnh trạng hoàn hảo. Luôi cửa bị cong hay cùn có thể bị gãy, ảnh hưởng xấu đến sự cắt, và có thể gây ra sự đội ngược.
▶ Không được hãm lưới cửa cho dùng lại bằng cách tạo lực ép lên hỏng lưới cửa sau khi tất máy. Lưới cửa có thể bị hỏng, gãy hay gây ra giật ngược.
▶ Chỉ sử dụng dụng cụ điện với để địa. Khi làm việc không để địa có nguy cơ bạn không thể kiểm soát dụng cụ điện.
Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chảm đường dẫn điện có thể gây ra hóa hoàn và điện giật. Làm hư hại đường dẫn
khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khá năng gây ra điện giật.
Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật
Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiệm trọng.
Xin lưu ý các hình minh hoạt trong phân trước của hướng dẫn vận hành.
Sử dụng đúng cách
Dụng cụ điện được thiết kế để thực hiện các đường tách và cắt trên gỗ, nhựa, kim loại, tấm sứ, cao su và tắm mỏng/HPL (Tấm mỏng áp suất cao) với một giá đỡ chắc chắn. Máy cũng thích hợp để cắt các đường thẳng và cong với góc vát đến 45°. Nên tuân thủ các khuyến nghị loại lưới cửa nên sử dụng.
Các bộ phận được minh họa
Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.
(1) Núm xoay chọn trước tân suất nhịp chạy
(2) Công tắc Tất/Mỏ
(3) Nút khóa tự chạy của công tắc Tất/Mỏ
(4) Chìa vặn lục giác
(5) Õng hút ^a)
(6) Phân nối máy hút
(7) Dé dia
(8) Gạt chính đặt động tác xoay
(9) Bánh lăn định huống
(10) Luõi cua ^a)
(11) Thanh bảo vệ chống tiếp xúc
(12) Nắp che bụi để hút
(13) Bộ phận gắn lưới cửa
(14) Đế con truọt ^a)
(15) Tay nấm (có bê mặt nấm cách điện)
(16) Miếng chǎn chống tưa ^a)
(17) Vít dě dīa
(18) Thuốc do góc vuông mộng
(19) Cõ chính đặt của dưỡng cập cạnh
(20) Vít xiết của dưỡng cấp cạnh ^a)
(21) Duống cập cạnh có dao cắt lỗ tròn ^a)
(22) Đầu định tâm của dao cắt lỗ tròn ^a)
a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.
Thông số kỹ thuật
| Cưa xoi | GST 750 |
| Mã số máy | 3 601 EB4 1.. |
| Công suất vào danh định | W 520 |
| Tần suất nhịp chạy không tải no | /phút 800-3200 |
| Nhip chạy | mm 20 |
| Công suất cắt tối đa | |
| - ở gỗ | mm 75 |
| - ở nhôm | mm 15 |
| - ở thép (không hợp kim) | mm 6 |
| Cắt cạnh xiên (trái/phải), tối đa. | ° 45 |
| Trọng lượng theo EPTA-Procedure 01:2014 | kg 2,2 |
| Cấp độ bảo vệ | ☐/II |
Các giá trị đã cho có hiệu lực cho diện thể danh định [U] 230 V. Đối với diện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.
Sự lắp vào
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
Thay/Lắp Lưới Cưa
Hãy mang găng tay bảo hộ khi lắp ráp hoặc thay dụng cụ. Dụng cụ có cạnh sắc và có thể nóng khi sử dụng lâu.
Chọn Lưỡi Cưa
Bạn sẽ tìm thấy một tổng quan các lưới của khuyến nghị ở cuối hướng dẫn vận hành. Chỉ sử dụng lưới của có chuôi gờ đơn (chuôi chữ T). Luôi của không nên dài hơn mức cân thiết đối với dư kiến cắt.
Sử dụng lưới cửa bản hep khi cửa các đường cong gắt.
Lắp lưới cửa vào (xem hình A)
▶ Vệ sinh trục của lưới cửa trước khi lắp. Một trục bản có thể không được tiết chất.
Hãy dãy luõi cưa (10), với răng theo hướng cắt, cho đến khi khớp vào bộ phận gắn luõi cưa (13).
Khi sử dụng lưới của, lưu ý sao cho sống lưới của nằm trong rãnh của bánh lăn định hướng (9).
▶ Kiểm tra lưới cửa có được bất chắc vào. Lưới cửa gắn vào còn lỏng có thể rơi ra và gây thương tích.
Tháo lưỡi cửa (xem Hình B)
Đầy khe lưới của (13) theo hướng mũi tên lên trên và tháo lưới của (10).
Đế con trượt (xem Hình C)
Khi chính sửa các bề mặt nhạy cảm, bạn có thể lắp để con trượt (14) lên để địa (7) đề ngăn cước bề mặt.
Đế lắp để con trượt (14) hãy móc nó ở phía trước trên để đĩa (7), ấn ra sau lên trên và khớp vào.
Miếng chǎn chống tu'a (xem hình D)
Miếng chặn chống tưa (16) (phụ kiện) có thể giúp tránh việc cơ sơn mặt trên khi cửa gỗ. Miếng chặn chống tưa có thể chỉ được sử dụng với một số loại lưới của nhất dinh và chỉ với góc cắt tử 0°.
Ăn miếng chặn chống tưa (16) từ dưới vào để địa (7).
Hút Dăm/Bụi
Mat bui từ các vật liệu được son phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thể các bụi này có thể làm người sử dụng hay đúng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp.
Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.
– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.
- Tạo không khí thông thoáng nơi làm việc.
- Khuyến nghị nên mang mặt nạ phòng độc có bộ loc cấp P2.
Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.
Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lừa.
Nắp che bụi
Hãy lắp nắp che bụi (12), trước khi bạn kết nối dụng cụ điện với thiết bị hút bụi.
Hãy đặt nắp che bụi (12) lên dụng cụ điện, sao cho giá dỡ khóp vào các khe của vỏ.
Hãy tháo nắp che bụi (12) để làm việc không thiết bị hút bụi cũng như để cắt vát. Hãy ấn nắp chụp ở mức chiếu cao của giá dỡ ngoài và kéo về phía trước.
44 | Tiếng Việt
Nói Thiết Bị Hút Bụi
Cảm ống hút (5) (phụ kiện) vào phân nối máy hút (6). Nối ống hút (5) với một chiếc máy hút bụi (phụ kiện).
Ở phần cuối của tài liệu hướng dẫn này bạn sẽ tìm thấy phần tổng quan về việc kết nối ở các máy hút bui khác nhau.
Hãy lắp tắm chắn mảnh vụn để hút tối ưu theo khả năng có thể (16).
Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.
Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.
Vận Hành
Chế độ hoạt động
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm diện nguồn ra.
Chính Đật Đông Tác Xoay
Bôn vị trí chính đặt động tác xoay cho phép ta đáp ứng theo tốc độ cắt, năng suất cắt và hình mẫu cắt trên vật liệu đang gia công được tốt nhất.
Với cân chính (8), bạn có thể điều chỉnh độ dao động ngay cả khi đang vận hành.
Mức 0 Không có động tác xoay vòng
Mức I Đông tác xoay vòng nhỏ
Mức II Động tác xoay vòng trung bình
Mức III Động tác xoay vòng lớn
Cấp độ lắc tối ưu của ứng dụng tương ứng được xác định bằng thủ nghiệm thực tế. Các khuyến nghị sau được áp dụng:
– Chọn cấp độ lắc cảng nhỏ hoặc tất hẩn lắc, tùy theo cạnh cắt cẩn cảng mịn và sạch hơn.
- Tất lắc khi gia công phôi gia công mông (ví dụ: tấm kim loại).
– Làm việc trên vật liệu cứng (ví dụ như thép) với một đồ lắc nhỏ.
- Bạn có thể làm việc với độ lắc tối đa trong vật liệu mềm và khi cửa.
Điều chỉnh góc mộng (xem hình E)
Đế đĩa (7) có thể xoay phải hoặc trái đến 45° để thực hiện những nhất cắt vát.
Không được sử dụng miếng đêm chống tủa (16) khi cắt vát.
– Thảo miếng chặn chống tua (16).
– Nói lòng vít (17) và đáy nhẹ để dĩa (7) theo hướng lưới của (10).
– Đế điều chỉnh góc mộng chính xác, để dĩa bên phải và bên trái có các khác chốt ở 0° và 45°. Hãy xoay để dĩa (7) theo thuốc đo (18) tới vị trí
mong muốn. Các góc mộng khác có thể điều chỉnh bằng cách sử dụng thước đo góc.
- Đầy để đĩa (7) đến cũ chặn theo hướng dây điện.
- Xiết chất vít (17) lại.
Bắt Đầu Vận Hành
Hãy cần thân với nguồn điện! Điện thể của nguồn điện cung cấp phải tương ứng với số liệu ghi trên nhân loại máy của thiết bị điện. Dụng cụ diện được ghi 230 V cũng có thể được vận hành ở 220 V.
Bât/Tắt
Hãy đảm bảo rằng, bạn có thể nhân Công tác bật/tát, mà không cần nhà tay nấm.
Đế bạt dụng cụ điện câm tay, bạn hãy nhân công tắc bạt/tát (2).
Đế khóa công tắc bật/tắt (2), hãy bấm giữ công tắc và ấn thêm cơ cấu khóa (3).
Để tắt dụng cụ điện cẩm tay hãy nhà công tắc bật/tắt (2). Khi công tắc bật/tắt bị khóa (2) hãy nhân nó và sau đó nhà ra.
Chọn Trước Tân Suất Nhịp Chạy
Với núm vận điều chỉnh tốc độ nhịp của (1), bạn có thể chọn trước tốc độ này và thay đổi trong khi đang vận hành thiết bi.
Tần suất nhịp chạy cần có tốt nhất tùy thuộc vào loại vật liệu và điều kiện làm việc và có thể xác định thông qua việc chạy thử thực tế.
Khuyến nghị nên làm giảm tân suất nhịp chạy khi lưới của bắt đầu ăn vào vật liệu cũng như khi của nhựa mũ hay nhôm.
Sau một thời gian dài vận hành với tấn suất nhịp chạy thấp, máy có thể bị nóng lên đáng kể. Thảo lưới cửa ra khởi máy và làm cho máy người xuống bằng cách cho chạy với tấn suất nhịp chạy tối đa trong khoảng 3 phút.
Hướng Dẫn Sử Dụng
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm điện nguồn ra.
▶ Tất dụng cụ điện ngay nếu lưỡi cửa bị chặn.
Khi gia công các vật liệu nhỏ hay mỏng, luôn luôn sử dụng vật dụng kê dỡ chắc chắn hay bàn mộc để cửa (phụ tùng).
Kiểm tra phát hiện dị vật như kim, ốc vít các loại trước khi cửa trên gỗ thịt, gỗ ép, vật liệu xây dựng v.v. và loại bổ chúng nếu cân.
Cưa xoi được thiết kế chủ yếu để cắt cong. Trong phạm vi Bosch cũng gồm phụ kiện cho phép cắt thẳng hoặc cắt tròn (tùy theo model của xoi ví dụ dưỡng cấp cạnh, ray dẫn hướng hoặc máy cắt tròn).
Cưa xoi cẩm tay thường có xu hướng "Chạy", có nghĩa là góc và độ chính xác cắt có thể không còn
được đảm bảo. Các yếu tố ảnh hưởng chính đến độ chính xác là độ dày của lưới của, độ dài của vết cắt và mật độ vật liệu và độ dày của phôi.
Do đó, bạn phải luôn kiểm tra các vết cắt thứ nghiệm xem kết quả cắt của hệ thống đã chọn có tương ứng với các yêu cầu ứng dụng của bạn hay không.
Cát xọc (xem hình F)
▶ Chỉ được gia công các vật liệu mềm như gỗ, tấm vừa trong quy trình cửa chìm!
Đế cắt xọc, chỉ sử dụng lưới của ngắn. Chỉ có thể cắt xọc với góc mộng là 0°.
Hãy đặt dụng cụ chạy điện với canh trước của để địa (7) lên chi tiết gia công mà không để lưới của (10) chạm vào chi tiết đó rối bạt dụng cụ. Đối với dụng cụ điện có bộ phận kiểm soát tốc độ nhịp chay, chỉnh đặt ở tốc độ nhịp chạy tối đa. Kiến dẫn dụng cụ điện thất chắc tay xuống vật gia công và để cho lưới của từ từ đảm xọc vào vật gia công. Ngay khi để địa (7) gần chạm vào dụng cụ, hãy cửa tiếp dọc theo đường cắt mong muốn.
Dương cập cạnh có dao cất lỗ tròn (phụ kiện)
Đế làm việc với dưỡng cấp cạnh có dao cắt lỗ tròn (21) (phụ kiện), vật liệu gia công chỉ được phép dày tối đa là 30 mm.
Cắt song song (xem hình G): Nói lòng vít xiết (20) và đáy thước đo dưỡng cập canh bằng ray (19) trên để dĩa. Chỉnh đặt độ rộng muốn có giống như trị số trên thước chia độ trên biên trong của canh để dĩa. Văn chặt vít xiết (20).
Cắt tròn (xem hình H): Khoan một lỗ trên đường cắt bên trong vòng tròn cản cửa đủ để đưa lưới cửa vào. Gia công lỗ bằng máy phay hoặc đãu để lưới cửa có thể nằm chính xác trên đường cắt.
Đặt vít xiết (20) lên mặt khác của dưỡng cấp cạnh. Đầy thước đo của dưỡng cấp cạnh doc ray dẫn hướng (19) vào để địa. Khoan một lỗ giữa tâm vật gia công nằm trong phân bị cửa. Cẩm dấu định tâm (22) vào lỗ trong của dưỡng cấp cạnh và lỗ đã khoan. Chính đặt khoáng cách của bán kính giống như trị số của thước chia độ trên biên trong của cạnh để địa. Văn chặt vít xiết (20).
Dung dịch làm mát/Bôi trơn
Khi cửa kim loại vật liệu gia công bị nóng lên, do đó; nên bôi dung dịch làm mát/bôi trơn dọc theo đường cắt.
Bảo Dương và Bảo Quản
Bảo Dương Và Làm Sạch
▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm diện nguồn ra.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
Nếu như cân phải thay dây dẫn điện thì công việc này phải do hăng Bosch, hay một đại lý được
Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.
Làm sạch phần lắp lưới cửa thường xuyên. Để thực hiện, lấy lưới cửa trong máy ra và gō nhẹ máy xuống chỗ có bề mặt phẳng.
Máy bị quá do có thể làm cho sự hoạt động bị trục trắc. Không cửa các vật liệu sinh nhiều bụi từ bên dưới hoặc phía trên dấu.
▶ Luôn sử dụng thiết bị hút nếu có khả năng khi vận hành dụng cụ trong điều kiện khác nghiệt. Thường xuyên thời sạch các khe thông gió và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khì gia công kim loại, các loại mật bụi dẫn điện có thể lọt vào trong dụng cụ điện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mắt tác dụng.
Nếu bị bụi bịt kín, hãy tất dụng cụ, tháo bầu hút bụi ra, làm sạch bụi và mùn cửa.
Thi thoảng, bôi trơn bánh lăn định hướng (9) với một giọt dấu.
Thường xuyên kiểm tra bánh lăn định hướng (9). Nếu bị mòn, phải đưa đến đại lý bảo hành-bảo trì do Bosch ủy nhiệm để thay.
Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng
Bộ phân phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com
Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.
Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.
Viêt Nam
CN CÔNG TY TNHH BOSCH VIỆT NAM TẠI TP.HCM
Tâng 14, Ngôi Nhà Đức, 33 Lê Duân
Phường Bến Nghé, Quận 1, Thành Phổ Hồ Chí Minh
Tel.: (028) 6258 3690
Fax: (028) 6258 3692 - 6258 3694
Hotline: (028) 6250 8555
Email: tuvankhachhang-pt@vn.bosch.com
www.bosch-pt.com.vn
www.baohanhbosch-pt.com.vn
Xem thêm địa chỉ dịch vụ tại:
Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.
Không được thái bó dụng cụ điện vào chung với rác sinh hoạt!
47
