Type de produit	Hotte de cuisine
Marque	Amica
Modèle	KHF 695 630 S
Dimensions (L x P x H)	Environ 90 x 50 x 60 cm (selon installation)
Poids	Environ 15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance maximale absorbée	200 W (estimation)
Nombre de vitesses	3 vitesses (faible, moyenne, élevée)
Éclairage	Lampe halogène (remplacement par professionnel)
Fonction minuterie	Arrêt différé d'environ 15 minutes
Modes de fonctionnement	Évacuation (conduit extérieur) ou recyclage (filtre à charbon)
Filtre à graisse	Filtre en aluminium, lavable au lave-vaisselle ou à la main
Filtre à charbon	Actif, non lavable, à remplacer tous les 3-4 mois
Hauteur de montage recommandée	Au moins 65 cm au-dessus d'une plaque électrique (selon notice)
Diamètre du conduit d'évacuation	120 mm ou 150 mm
Sécurité	Débrancher avant nettoyage, câble endommagé à remplacer par professionnel
Niveau sonore	Environ 55 dB (estimation)
Garantie	Selon carte de garantie fournie
Entretien et nettoyage	Nettoyage mensuel du filtre à graisse ; remplacement du filtre à charbon tous les 3-4 mois ; ne pas utiliser de solvants ni de chiffons abrasifs
Pièces détachées	Filtre à graisse, filtre à charbon, lampe (disponibles auprès du service après-vente)
Réparabilité	Remplacement de l'éclairage par un professionnel ; réparations par service agréé uniquement

FOIRE AUX QUESTIONS - KHF 695 630 S AMICA

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium doit être nettoyé au moins une fois par mois. Il peut être lavé au lave-vaisselle ou à la main avec un détergent doux. Après plusieurs lavages au lave-vaisselle, la couleur peut changer, ceci est normal.

Quand dois-je remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 3 à 4 mois, ou plus fréquemment en cas d'utilisation intensive.

Comment activer la minuterie d'arrêt différé ?

Pendant le fonctionnement de la hotte, appuyez sur le senseur de la vitesse activée et maintenez-le enfoncé pendant au moins 3 secondes. La touche clignote pour confirmer l'activation. La hotte s'arrêtera après environ 15 minutes.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (prise, fusible). Assurez-vous que le cordon d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service après-vente agréé.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est formellement interdit d'utiliser la hotte sans le filtre à graisse. Cela présente un risque d'incendie.

Quelle est la hauteur de montage minimale au-dessus d'une plaque électrique ?

La hauteur minimale recommandée est indiquée sur la fiche technique. En général, elle est d'au moins 65 cm au-dessus d'une plaque électrique. Pour les plaques à gaz, respectez les indications du fabricant de la plaque.

Comment remplacer l'ampoule de l'éclairage ?

Le remplacement de l'ampoule doit être effectué par un professionnel qualifié ou par le service après-vente. Utilisez une ampoule de mêmes caractéristiques.

Puis-je installer la hotte en mode recyclage sans conduit ?

Oui, en mode recyclage, un conduit d'évacuation extérieur n'est pas nécessaire. Vous devez installer un filtre à charbon et, pour certains modèles, un déflecteur d'air. L'air filtré est renvoyé dans la pièce.

Comment choisir la bonne vitesse ?

Utilisez la vitesse 1 pour une faible quantité de fumée, la vitesse 2 pour une quantité moyenne (cuisson de plusieurs plats), et la vitesse 3 (maximum) pour les fritures et grillades.

La hotte fait du bruit, est-ce normal ?

Un certain niveau sonore est normal, surtout à vitesse élevée. Si le bruit devient anormal, vérifiez que les filtres sont propres et correctement installés. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI KHF 695 630 S AMICA

FR- Table des matières

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION 46

DÉBALLAGE 50

ÉLIMINATION DES APPAREILS USAGÉS 50

EXPLOITATION

51

COMMANDE DE LA HOTTE 51

PANNEAU DE COMMANDE 51

MINUTERIE (ARRÊT DIFFÉRÉ DE LA HOTTE) 51

AUTRES INFORMATIONS IMPORTANTES RELATIVES À L'UTILISATION DE LA HOTTE 52

NETTOYAGE ET ENTRETIEN 53

ENTRETIEN 53

FILTRE À GRAISSE 53

FILTRE À CHARBON 53

ÉCLAIRAGE 53

GARANTIE, SERVICE APRÈS-VENTE 54

GARANTIE 54

NL- Inhoudsopgave

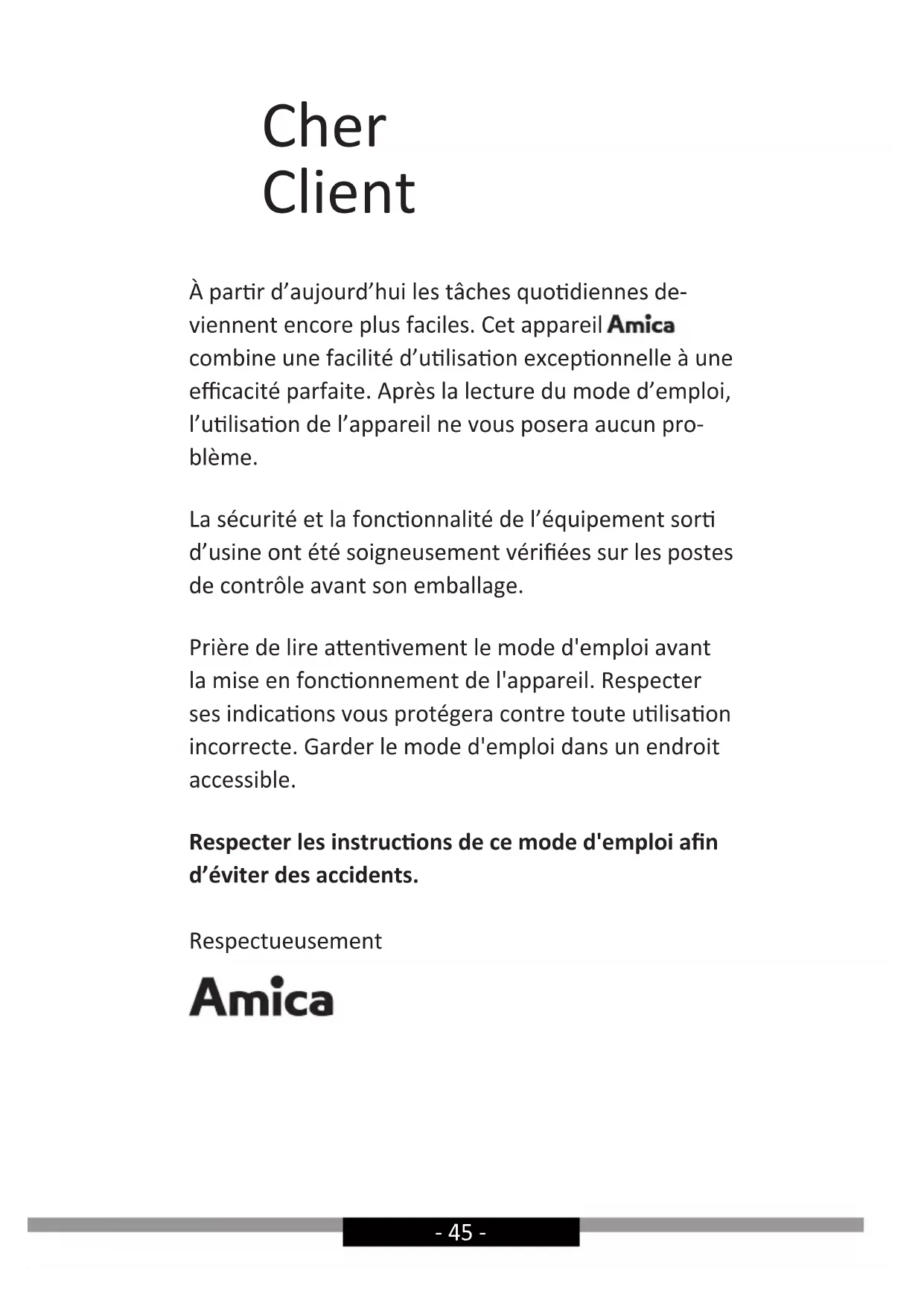

À partir d'aujourd'hui les tâches quotidiennes de- viennent encore plus faciles. Cet appareil Amica combine une facilité d'utilisation exceptionnelle à une efficacité parfaite. Après la lecture du mode d'emploi, l'utilisation de l'appareil ne vous posera aucun pro- blème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de lire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respectueusement

Amica

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION

• La hotte ne doit être utilisée qu'après avoir pris connaissance de la présente notice d'utilisation
• L'appareil n'est destiné qu' à l'usage dans un cadre domestique.
• Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.
• Le fabricant décline toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait de non-respect des dispositions contenues dans la présente notice d'utilisation.
• La hotte aspirante est destinée à évacuer les vapeurs de cuisson. Elle ne doit pas être utilisée à d'autres fins.
• L'air ne doit pas être déchargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles. La hotte nécessite l'installation d'un conduit d'évacuation de l'air donnant sur l'extérieur. La longueur de la conduite (le plus souvent un tuyau de ∅ 120 mm ou 150 mm) ne doit pas dépasser 4-5 m. La conduite d'évacuation de l'air est également nécessaire pour les hottes télescopiques et les hottes encastrables en mode d'absorption.
• La hotte en mode de recyclage nécessite l'installation d'un filtre à charbon actif. Dans ce cas de figure, il n'est pas nécessaire d'installer un conduit d'évacuation de l'air à l'extérieur, par contre, il est préconisé de monter un déflecteur d'air (présent principalement dans les hottes cheminées).
• La hotte est dotée d'un éclairage indépendant ét d'un ventilateur d'extraction offrant la possibilité de régler plusieurs vitesses de rotation.
• En fonction de la version de l'appareil, la hotte est prévue à être fixée à une cloison verticale au-dessus de la table de cuisson à gaz ou électrique (hottes de cheminée ou universelles) ; au

plafond au-dessus de la table de cuisson à gaz ou électrique (hottes îlot) ; sur une cloison verticale des meubles hauts de cuisine au-dessus de la table de cuisson à gaz ou électrique (hottes télescopiques et encastrables). Avant de procéder au montage, assurez-vous que la construction du mur / plafond est adaptée à soutenir la hotte. Certains modèles de hottes ont une masse importante.

• La hauteur de montage de l'appareil au-dessus de la plaque électrique est indiquée sur la fiche technique de l'appareil (spécifications techniques). Dans le cas où les instructions de montage pour les tables de cuisson au gaz spécifieraient une distance plus grande, celle-ci doit être prise en compte (Fig. 1).
• Il est interdit de laisser un feu ouvert sous la hotte de cuisine, en enlevant le récipient de cuisson, régler une petite flamme. Vérifiez toujours si la flamme ne dépasse pas le bord du récipient de cuisson, ceci entraîne des pertes d'énergie et une concentration de la chaleur indésirables.
• Les fritures effectuées sous la hotte doivent faire l'objet d'une surveillance constante, les graisses portées à très haute température peuvent s'en-flammer.
• Débrancher l'appareil de la prise de courant avant toute opération de nettoyage, de remplacement du filtre ou d'entretien.
• Le filtre à graisse de la hotte doit être nettoyé au moins une fois par mois, car saturé de graisse, il pourra facilement prendre feu.
• Une ventilation convenable de la pièce doit être prévue (amenée de l'air), lorsque la hotte de cuisine est utilisée simultanément avec des appareils alimentés par une source d'énergie différente de l'énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambiant se trouvant dans la pièce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels appareils (cette

consigne n'est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage).

• La hotte ne doit pas servir d'un plan d'appui pour les personnes se trouvant dans la cuisine.
• La hotte doit être souvent nettoyer à l'extérieur et à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en suivant les consignes relatives à l'entretien indiquées dans le présent mode d'emploi). Il y a un risque d'incendie si le nettoyage n'est pas apporté selon les instructions.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- Il est nécessaire d'assurer la possibilité de débrancher l'appareil du secteur en retirant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire

- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) à aptitudes physiques, sensorielles ou mentales réduites ainsi que par des personnes manquant d'expérience et de connaissances à moins que cette utilisation s'effectue sous la surveillance ou en accord avec la notice d'utilisation remise par les personnes responsables de la sécurité.

- Les enfants ne doivent pas jouer avec l'appareil.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance

- Vérifiez si la tension indiquée sur la plaque signalétique correspond aux paramètres de la section locale du secteur.

- Avant le montage, dérouler et redresser le cordon d'alimentation.

- Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.

- Avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrasé par la hotte lors des opérations de montage. Ne pas brancher l'appareil à l'alimentation électrique avant la fin du montage.

• Il est interdit d'utiliser la hotte sans filtres à graisse en aluminium.
• Il est formellement interdit de flamber des aliments sous la hotte.
• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez impérativement les normes et la législation en vigueur émises par les autorités locales compétentes.
• Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables présente des risques pour la santé et la vie humaine.
• Les hottes suspendues fonctionnent uniquement en mode d'absorption des odeurs
• ATTENTION ! Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entraîner des dangers électriques.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus, par des personnes avec des capacités motrices, sensorielles ou mentales réduites et par des personnes dénuées d'expérience ou de connaissance de l'équipement uniquement si elles se trouvent sous surveillance et qu'elles aient été instruites auparavant au sujet de l'exploitation de l'appareil de façon sûre et qu'elles connaissent les dangers liés à l'exploitation de l'appareil. Les enfants ne devraient pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne devraient pas être effectués par des enfants à moins qu'ils n'aient fini leurs 8 ans et ne soient surveillés par une personne appropriée.

DÉBALLAGE

Pour son transport, l'appareil a été emballé afin de le protéger contre les endommagements. Après déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'environnement et recyclables à 100% (ils sont marqués par un symbole approprié)

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrène, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS USAGÉS

Cet appareil est marqué par le symbole du conteneur à déchets, rayé, conformément à la Directive Européenne 2012/19/CE. Ce symbole signale que le produit, après sa période d'utilisation, ne pourra pas être éliminé avec d'autres déchets ménagers.

à un point de collecte des appareils électriques et électroniques usagés. De tels points de collecte sont mis en place par les communes, certains magasins et entreprises de ramassage des déchets.

Respecter les règles d'élimination des appareils électriques et électroniques permet d'éviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

EXPLOITATION

Commande de la hotte

Le panneau de commande de la hotte est présenté sur le dessin 4, pour rappel, il est également présenté ci-dessous :

1

2

3

Panneau de commande

Il est équipé d'un panneau de commande avec touches sensorielles. Pour activer la fonction choisie, toucher l'une des touches suivantes :

1 Faible vitesse (1). Utiliser cette vitesse pour une petite quantité de fumée.
2 Vitesses moyennes (2). Utiliser cette vitesse pour une quantité de fumée moyenne, par exemple lors de la cuisson de plusieurs plats en même temps.
3 Vitesse supérieure (3). Utiliser cette vitesse pour la plus grande quantité de fumée, par exemple lors de la friture ou de la grillade.
- Allumer ou éteindre l'éclairage. L'éclairage fonctionne indépendamment du ventilateur de la hotte.

Pour allumer la hotte, toucher le senseur du foyer actif.

Minuterie (arrêt différé de la hotte)

Cette fonction permet l'arrêt différé du moteur de la hotte. Utiliser cette fonction après la cuisson, pour aérer la pièce et évacuer les fumées. L'arrêt est différé d'environ 15 minutes. Pour activer la fonction d'arrêt différé, toucher, lors du fonctionnement de la hotte, le senseur de la vitesse activée et le maintenir pressé pendant au moins 3 secondes. La touche commencera à clignoter. Le clignotement indique le réglage correct de l'arrêt différé. Pour désactiver la fonction d'arrêt différé plus tôt, toucher le senseur de la vitesse activée. Cela éteint l'appareil. Pour remettre l'appareil en marche, activer de nouveau la vitesse appropriée. La fonction d'arrêt différé n'entraîne pas l'extinction de l'éclairage.

Autres informations importantes relatives à l'utilisation de la hotte

Fonctionnement en mode recyclage: Dans ce mode de fonctionnement, l'air filtré retourne dans la pièce par les orifices prévus à cet effet. Ce réglage nécessite le montage d'un filtre à charbon et d'un élément d'orientation de l'air (disponibilité selon les modèles, présent principalement dans les hottes cheminées).

Fonctionnement en mode évacuation: Lors du fonctionnement en mode évacuation, l'air est sorti vers l'extérieur à travers un conduit d'évacuation spécial. Pour une utilisation sur ce mode, retirez le filtre à charbon s'il y en a. La hotte est raccordée à une bouche d'évacuation de l'air vers l'extérieur à travers un tuyau rigide ou flexible d'un diamètre de 150 ou 120 mm et des colliers de serrage appropriés que vous pouvez acquérir dans un magasin spécialisé. Le raccordement doit être confié à un technicien qualifié.

Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées en conditions normales et à des intensités faibles de vapeurs, par contre la vitesse maximale ne doit être utilisée qu'en cas de vapeurs de cuisson intenses, p.ex. les fritures ou grillades.

Remarque (uniquement pour les hottes universelles) : La construction des hottes universelles nécessite un changement manuel du mode de fonctionnement. La méthode de changement du mode est présentée sur le dessin 8. Si le dessin n'est pas présent dans le présent mode d'emploi, cette hotte n'est pas concernée par cette remarque.

Remarque (uniquement pour les hottes encastrables et télescopiques) : Les hottes encastrables et télescopiques fonctionnant en mode recyclage nécessitent l'installation d'un tuyau d'évacuation de l'air. L'autre bout du tuyau doit être orienté vers la cuisine, l'air filtré sera amené par ce bout.

Attention : Les hottes suspendues (ou ilôt) fonctionnent uniquement en mode recyclage.

NETTOYAGE ET ENTRETIEN

Entretien

Un entretien et un nettoyage réguliers de l'appareil garantiront le bon fonctionnement de la hotte et prolongeront sa durée de vie. Apportez un soin particulier au nettoyage et au remplacement du filtre à graisse et du filtre à charbon actif conformément aux prescriptions du fabricant.

• N'utilisez ni chiffons ni éponges mouillés ni jets d'eau.
• N'utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces peintes.
• N'utilisez pas de substances caustiques, en particulier pour le nettoyage des surfaces en acier inoxydable.
• N'utilisez pas de chiffons durs, abrasifs
• Il est préconisé de vous servir d'un chiffon humide et de nettoyants neutres.

Filtre à graisse

En cas de fonctionnement normal de la hotte, le filtre à graisse doit être nettoyé tous les mois, au lave-vaisselle ou manuellement avec du détergent ou du savon liquide doux.

Le démontage du filtre à graisse est présenté sur la figure 5.

Attention: Après plusieurs lavages au lave-vaisselle, la couleur du filtre en aluminium pourra changer. Le changement de la couleur n'indique pas une anomalie ou la nécessité de son remplacement.

Pour certains modèles de hottes, des filtres acryliques sont installés. Remplacez le filtre au moins tous les 2 mois ou plus fréquemment en cas d'utilisation particulièrement intensive.

Filtre à charbon

Le filtre à charbon ne peut être utilisé que lorsque la hotte n'est pas raccordée au conduit de ventilation. Le filtre à charbon actif est capable d'absorber des odeurs de cuisson jusqu'à saturation. Le filtre n'est ni lavable ni régénérable et il doit être remplacé au moins tous les 3-4 mois ou plus fréquemment en cas d'utilisation particulièrement intensive.

Le démontage du filtre à charbon est présenté sur la figure 6.

Éclairage

Utilisez des ampoules / lampes halogènes / modules à diodes dont les paramètres sont identiques à ceux des lampes installés en usine. Le remplacement des lampes est présenté sur la figure 7. Si le dessin n'est pas présent dans le présent mode d'emploi, le module d'éclairage doit être remplacé uniquement par un service agréé.

GARANTIE, SERVICE APRÈS- VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoque par une utilisation inappropriée du produit.

Service

• Le fabricant suggère de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre agree du fabricant. Pour des raisons de sécurité, il est interdit de réparer vous-même l'appareil.
• Les réparations réalisées par des personnes sans les compétences exigées peuvent constituer un grave danger pour les utilisateurs de l'appareil.
• La période minimale de la garantie sur l'appareil, offerte par le fabricant, l'importateur ou le distributeur agréé est indiquée sur la carte de garantie.
• L'appareil perd sa garantie suite à des transformations, des adaptations, la rupture des scelles ou de tout autre dispositif de sécurité ou de leurs éléments ainsi que suite à toute intervention qui n'est pas conforme aux consignes du mode d'emploi.

Demande de réparation et soutien en cas de défaillance

Si l'appareil nécessite une réparation, contactez le service. Les coordonnées du service et le numéro de contact sont indiques sur la carte de garantie. Avant tout contact, veuillez préparer le numéro de série de l'appareil que vous pouvez trouver sur la plaque signalétique. Pour faciliter les choses, veuillez le recopier ci-dessous :

Déclaration du fabricant

Par la présente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE
- directive Compatibilité électromagnétique 2014/30/CE
• directive 2009/125/CE
• directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbol ainsi qu'une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.
