| Typ produktu | Kuchyňský digestoř |
| Značka | Amica |
| Model | KHF 695 630 S |
| Rozměry (Š x H x V) | Přibližně 90 x 50 x 60 cm (podle instalace) |
| Hmotnost | Přibližně 15 kg |
| Elektrické napájení | 220-240 V ~ 50 Hz |
| Maximální příkon | 200 W (odhad) |
| Počet rychlostí | 3 rychlosti (nízká, střední, vysoká) |
| Osvětlení | Halogenová žárovka (výměna odborníkem) |
| Funkce časovače | Opožděné vypnutí asi po 15 minutách |
| Provozní režimy | Odvod (venkovní potrubí) nebo recirkulace (uhlíkový filtr) |
| Tukový filtr | Hliníkový filtr, omyvatelný v myčce nádobí nebo ručně |
| Uhlíkový filtr | Aktivní, neomyvatelný, vyměňovat každé 3-4 měsíce |
| Doporučená montážní výška | Nejméně 65 cm nad elektrickou deskou (podle návodu) |
| Průměr odvodního potrubí | 120 mm nebo 150 mm |
| Bezpečnost | Odpojte před čištěním, poškozený kabel vymění odborník |
| Hluk | Přibližně 55 dB (odhad) |
| Záruka | Podle přiloženého záručního listu |
| Údržba a čištění | Měsíční čištění tukového filtru; výměna uhlíkového filtru každé 3-4 měsíce; nepoužívejte rozpouštědla ani abrazivní hadříky |
| Náhradní díly | Tukový filtr, uhlíkový filtr, žárovka (dostupné u zákaznického servisu) |
| Opravitelnost | Výměna osvětlení odborníkem; opravy pouze autorizovaným servisem |
Často kladené otázky - KHF 695 630 S AMICA
Dotazy uživatelů ohledně KHF 695 630 S AMICA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod KHF 695 630 S - AMICA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KHF 695 630 S značky AMICA.
NÁVOD K OBSLUZE KHF 695 630 S AMICA
kuchyňského odsavače / kuchynského odsávača
/ Hotte aspirante / Afzuigkap / Kuhinjska napa /
Kuhinjska napa

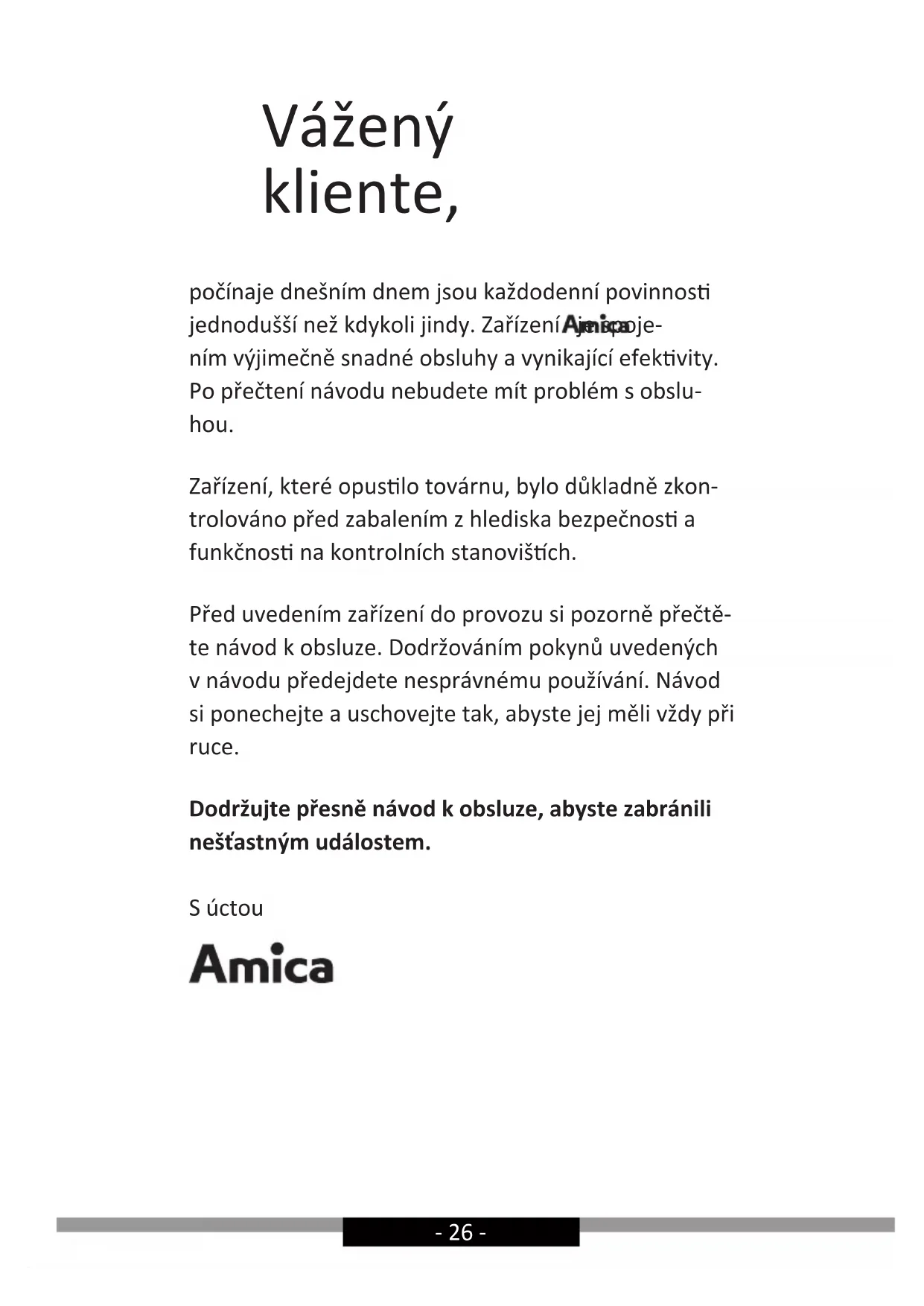

počínaje dnešním dnem jsou každodenní povinnosti jednodušší než kdykoli jindy. Zařízení Ajnico je-ním výjimečně snadné obsluhy a vynikající efektivity. Po přečtení návodu nebudete mít problém s obslu-hou.
Zařízení, které opustilo továrnu, bylo důkladně zkontrolováno před zabalením z hlediska bezpečnosti a funkčnosti na kontrolních stanovištích.
Před uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce.
Dodržujte přesně návod k obsluze, abyste zabránili neštastným událostem.
S úctou
Amica
BEZPEČNOSTNÍ POKYNY
- Odsavač používejte teprve po přečtení tohoto návodu!
- Zařízení je určeno výlučně pro domácí použití.
- Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na funkčnost zařízení.
- Výrobce něnese žádnou odpovědnost za eventuální škody nebo požár způsobené zařízením, vyplývající z nedodržování pokynů uvedených v tomto návodu.
- Kuchyňský odsavač slouží k odstraňování kuchyňských výparů. Nepoužívejte jej pro jiné účely.
- Odsavač pracující v odtahovém režimu napojte na príslušný ventilační kanál (nenapojujte na komínové, kouřové nebo spalinové kanály, které jsou v provozu). Odsavač musí mít namontované potrubí odvádějící vzduch ven. Délka potrubí (nejčastěji roura ∅ 120 nebo 150 mm) nesmí být delší než 4–5 m. Potrubí odvádějící vzduch se rovněž vyžaduje u teleskopických a nábytkových odsavaču v režimu pohlcovace.
- Odsavač pracující jako pohlčovač vyžaduje filtr s aktivním uhlím. V tomto případě není nutná montáz potrubí odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
- Odsavač má nezávislé osvětlení a odtahový ventilátor s možností nastavení jedné z několika rychlostí otáček.
- V závislosti na verzi zařízení je odsavač určen pro trvalé připevnění na svislou stěnu nad plynový nebo elektrický sporák (komínové a univerzální odsavače); na strop nad plynový nebo elektrický sporák (ostrůvkové odsavače); na svislou stěnu v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné odsavače). Před montáží se ujistěte, že konstrukce stěny/stropu udrží hmotnost odsavače. Některé modely odsavačů jsou velmi těžké.
- Montážní výška zařízení nad elektrickou deskou
je uvedena v technickém listu (technické specifikaci zařízení). Pokud v montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1).
- Pod kuchyňským odšavačem, nenechávejte otevřený plamen při sundávání nádobí z horáku, nastavte minimální plamen. Vždy zkontrolujte, zda plamen nepřesahuje přes okraj nádoby, protože to zpusobuje nežadoucí ztráty energie a nebezpečnou koncentraci tepla.
- Na pokrmy připravované, na tuku neustále dohlížejte, protože rozehřátý tuk se může snadno vznítit.
- Pred každým čištěním, výměnou filtru nebo pred zahájením opravy vyjměte zástrčku zařízení ze zásuvky.
- Protitukový filtr do kuchyňského odsavače čistěte alespoň jednou za měsíc, protože nasáknutý tu-kem je lehce hořlavý.
- Pokud jsou v místnosti v provozu kromě odsavače jiná zařizení s neelektrickým napájením (např. kamna na kapalné palivo, prutokové ohřivače, termy), zajistěte dostatečné větrání (přívod vzduchu). Bezpečné používání je možné, když při současném provozu odsavače a spalovacích zařizení, závislých na vzduchu v místnosti, je v místě postavení těchto zařizení podtlak nanejvyš 0,004 milibaru (tento bod neplatí, pokud kuchyňsky odsavač používáte jako pohlcovač pachů).
- Odsavač nemá sloužit jako plocha pro oprení se osob nacházejících se v kuchyni.
- Okap často čistěte jak z.vnějšku, tak i uvnitř (ALE-SPON JEDNOU ZA MESIC, s dodržením pokynů ohledně údržby uvedených v tomto návodu). Nedodržování zásad týkajících se čištění odsavače a výměny filtrů zpusobuje nebezpečí požáru.
- Pokud se napájecí kabel poškodí, musí být vyměněn ve specializovaném servisu.
- Zajistěte možnost odpojení zařízení od elektrického napájení vytažením zástrčky nebo vypnutím dvoupólového vypínače.
- Toto zarízení není prizpusobeno používání osobami (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností nebo osóbami s nedostatečnymi zkušenostmi a znalostí zarízení,
ledaže jej používají pod dohledem nebo v souladu s návodem k používání zařízení, předaným ošobami zodpovídajícími za jejich bezpečnost.
- Všimejte si pozorně, aby zařízení nepoužívaly děti ponechané bez dozoru.
- Žkontrolujte, zda napětí uvedené na výrobním štítku odpovídá místním parametrům napajení.
- Pred montaži roztáhněte a vyrovnejte sitový ka- bel.
- Óbalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při výbalování v dosahu dětí.
- Pred prípojením odsavače k elektrickému napájení vždy zkontrolujte, zda je sítový kabel spravně nainstalován a zda NEBYL prímačknutý odsavačem pri montáži. NEPRIPOJUJTE zařizení k elektricke síti pred ukončením montáže.
- Je zakázano používat odsavač bez namontovaných hliníkových protitukových filtrů.
- Prísně je zakázáno, pripravovat pod odsavačem pokrmy na otevřeném ohni (flamboyání).
- V rámci nutnosti použití technických a bezpečnostních opatření týkajících se odvádění spalin dodržujte presně předpisy vydané kompetentními místními organy.
- Neutažení šrůbů a upevňovacích prvků podle těchto pokynů muže věst k ohrožení zdraví a života.
- Žávěsné odsavače fungují pouze v režimu pohl-covače pachů
- POZOR! V prípadě chybějící instalace šroubů a úchytných. prvků dle pokynů uvedených v tomto návodu může dojít k vzníku nebezpečí elektrické povahy.
- To zařízení může být používané dětmi ve věku 8 let a staršími, osoby s omezenými fyzickými anebo mentálními schopnostmi, jak rovněž osoby bez zkušenosti a bez znalosti zařízení mohou konvici používat, pokud jsou dozorované anebo byly instrupované ohledně obsluhy zařízení bezpečným zpušobem a znají ohrožení spojené s používáním zařízení. Děti si nemohou se zařízením hrát. Čištění a konzervace zařízení nemůže být vykonávaná dětmi, ledaže skončily 8 let a mají dohled zodpovědné osoby.
VYBALENÍ
Zařízení bylo po dobu přepravy za- bezpečeno proti poškození. Po vy- balení zařízení odstraňte části obalu způsóbem, který neohrožuje životní prostředí.
Všechny materiály použité na obal jsou stoprocentné neškodné pro životní prostředí a jsou vhodné pro zpětné získání a, byly označeny príslušným symbolem. Upozorněni! Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte pri vybalování v dosahu dětí.
LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ
Toto zařízení je označeno v souladu s evropskou směrnici 2012/19/ES. Tą- kové označení znamená, že toto zaří- zení se po ukončení životnosti nesmí vyhazovat společně s jiným domác- nim odpadem.
Uživatel je povinen odevzdat jej do sběrny použitých elektrických a elektronických zařízení. Provádějící sběr, včetně místních sběren, obchodů a obecních úradů, tvorí systém umožňující odevzdávání těchto zařízení. Príslušné nakládání s použitými elektrickými a elektronickými zařízeními zažranuje negativním následkům pro lidské zdraví a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařízení.
OBSLUHA
Ovládání odsavače
Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí se nachází také níže:
1
2
3
Ovládací panel
Je vybaven senzorovým panelem. Chcete-li zapnout vybranou funkci, dotkněte se jednoho z níže uvedených polí:
1 Nejnižší rychlost (1). Tuto rychlost používejte při malém množství páry.
2 Střední rychlost (2). Tuto rychlost používejte při středním množství páry, například při vaření více pokrmů najednou.
3 Nejvyšší rychlost (3). Tuto rychlost používejte při největším množství páry, například při smažení nebo grilování.
Zapnutí nebo vypnutí osvětlení. Osvětlení funguje nezávisle na motoru odsavače.
Chcete-li vypnout odsavač, dotkněte se senzoru aktivního pole.
Časovač (opožděné vypnutí odsavače)
Tato funkce slouží pro opožděné vypnutí motoru odsavače. Tuto funkci použijte po ukončení vaření, abyste očistili vzduch v místnosti od výparů. Čas opožděného vypnutí činí asi 15 minut. Chcete-li vypnout funkci opožděného vypnutí, během provozu odsavače s libovolnou rychlostí se dotkněte senzoru s aktivní rychlostí na minimálně 3 sekundy. Senzor začne blikat. Blikání indikuje správné nastavení času opožděného vypnutí. Chcete-li zapnout funkci opožděného vypnutí dříve, dotkněte se senzoru, který odpovídá za aktivní rychlost. Je to stejné jako vypnutí zařízení. Chcete-li zachovat jeho provoz, opět nastavte příslušnou rychlost. Funkce opožděného vypnutí odsavače nezpůsobí vypnutí světla.
Jiné důležité informace o obsluze odsavače
Provoz jako pohlcovač: V tomto provozním režimu se přefiltrovaný vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom-to nastavení nainstalujte uhlíkový filtr a doporučuje se montáž zpětné vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlavně v komínových odsavačích).
Provoz jako odtah: Během odtahového provozního režimu odsavače je vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraňte eventuální uhlíkový filtr. Odsavač je připojen k otvorů odvádějícímu vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit v prodejnách s instalačním materiálem. Připojení svěřte kvalifikovanému pracovníkovi.
Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normalnich podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost používejte pouze při vysoké koncentraci kuchyňských výparů, např. při smažení nebo grilování.
Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univerzálních odsavačů vyžaduje manuální změnu provozního režimu odsavače. Způsob změny tohoto režimu je znázornén na obrázku 8.
Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Nábytkové a teleskopické odsavače pracující jako pohlcovač vyžadují montaž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti, rourou bude odváděn filtrovaný vzduch.
Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.
ČIŠTĚNÍ A ÚDRŽBA
Údržba
Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo- ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní pozornost tomu, aby se protitukový filtr a filtr s aktivním uhlím čistily a měnily podle pokynů výrobce.
- Nepoužívejte navlhčené hadříky nebo houby a také proud vody.
- Nepouživejte rozpouštědla a alkohol, protože by mohly zmatnit lako-vané povrchy.
- Nepoužívejte Įeptavé látky, zejména na čištění povrchů z nerezové oceli.
- Nepoužívejte tvrdý, drsný hadřík.
- Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.
Upozornění: Po několika mytích v myčce se může změnit barva hliníkového filtru. Změna barvy neznamená odchylku a nutnost jeho výměny.
Protitukový filtr
Protitukový filtr čistěte jednou za měsíc během normálního provozu odsavače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým mýdlem.
Demontáž protitukového filtru je znázorněna na obrázku 5.
U některých modelů se používá akrylový filtr. Měňte jej alespoň jednou za dva měsíce nebo častěji v případě výjimečně intenzivního používání.
Uhlíkový filtr
Uhlíkový filtr používejte pouze v případě, když odsavač není připojen k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa-chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí se měnit alespoň jednou za 3-4 měsíce nebo častěji v případě výjimečně intenzivního používání.
Demontáž uhlíkového filtru je znázorněna na obrázku 6.
Osvětlení
Používejte žárovky / halogeny / diodové moduly se stejnými parametry jako u původních namontovaných v zařízení. Vyměna žárovek je znázorněna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvětlovacího modulu může provést pouze autorizovaný servis.
ZÁRUKA, POPRODEJNÍ SERVIS
Záruka
Záguční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobene nespravnym zachazením s výrobkem.
Servis
- Výrobce zařízení doporučuje, aby všechny opravy a seřizovací činnosti provadel tovarný servis nebo autorizovaný, servis výrobce. Z bezpečnostních duvodu neopravujte zařízení vlastními silami.
- Oprávy osobami, bez požadované, kvalifikace mohou predstavovat vazné nebezpecí pro uzivatele zařizení.
- Minimální doba platnosti záruky na zařízení nabízené výrobcem, dovozcem nebo opravneným zastupcem je uvedena v záručním listu.
- Zarizení ztrací záruku v důsledku svépomocných adaptací, úpray, porušení plomb nebo dalsích zabezpečení prístroje nebo jeho, castí a dalsích svépomocných zasahu do zarizení v rozporu s návodem k obsluze.
Oznámení poruchy a pomoc v případě závady
Pótřebuje-li zařízení opravit, kontaktujte servis. Kontaktní údaje servisu vcetně telefonního čisla se nacházejí v zárucním listu. Pred kontaktem si pripravte vyrobní číslo zarizení, nachází se na vyrobním stitku. Pro pohodli si ho prepiste nize:
Prohlášení výrobce
Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:
- Směrnice pro nízkonapěťová zařízení 2014/35/EU
- Směrnice o elektromagnetické kompatibilitě 2014/30/EU
- Směrnice ErP - 2009/125/EC
- Směrnice RoHS 2011/65/EU
Zařízení je označeno symbolem Cámá prohlášení o shodě pro kontrolu příslušným orgánem dozoru nad trhem.
Vážený zákazník
- Pred každou manipuláciou, napr. čistenie, výme-na filtra alebo pred začatím servisných prác, od-sávač pár sa musí odpojit od elektrického napä-tia.
- Protitukový filter do kuchynského odsávača sa musí čistit minimálne raz mesačne, kedže zachytený tuk je l'ahko horl'avý.
- Zabezpečte možnost odpojenia zariadenia od el. napätia vytiahnutím zástrčky z el. zásuvky, alebo vypnutím dvojpólového vypínača.
- Pred montážou napájací kábel rozviňte a vyrov-najte.
- Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd'.) nedostali do rúk detom.
- Pred pripojením odsávača k sietovému napájaniu vždy skontrolujte, či bol napájací kábel správne
Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atd.) nedostali do rúk detom.
LIKVIDÁCIA ZARIADENÍ
Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsávača a zároveň predlžujú jeho životnost. Dôležité je pravidelné čistenie protitukových filtrom a výmena uhlíkových filtrov v súlade s odporúčaniami výrobcu.
Demontáž protitukového filtra je znázornená na obrázku č. 5.
Demontáž uhlíkového filtra je znázornená na obrázku 6.
Osvetlenie
CS Světelný zdroj smí měnit pouze profesionál
