Type de produit	Table de cuisson à induction encastrable
Marque	Neff
Modèle	T56AHF1C0
Dimensions (L x P x H)	Environ 60 x 52 x 5 cm
Poids	Environ 12 kg
Alimentation électrique	230 V, 50 Hz, raccordement 2L/2N ou 3L/3N selon configuration
Puissance de raccordement	Jusqu'à 7,4 kW (selon plaque signalétique)
Classe de protection	Classe 1 (conducteur de protection obligatoire)
Nombre de foyers	4 (induction, avec fonction booster)
Types de foyers	Induction, détection automatique des casseroles
Fonctions principales	Cuisson par induction avec niveau de puissance réglable, fonction Booster, minuteur, sécurité enfants, arrêt automatique
Affichage	Écran numérique avec codes erreur (ex: L400 E0513 pour défaut de connexion)
Ventilation	Ventilation forcée requise sous l'appareil, distance minimale de 20 mm au fond du meuble
Installation	Au-dessus d'un tiroir ou d'un four à ventilation forcée (non ventilé interdit)
Plan de travail	Résistant à la chaleur (min. 90 °C), charge max. 60 kg
Matériau de la surface	Vitrocéramique
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant pour vitrocéramique après refroidissement
Sécurité	Danger magnétisme (aimants permanents, distance min. 10 cm pour implants), arrêt automatique en cas de surchauffe, sécurité enfants
Pièces détachées et réparabilité	Réparation par service après-vente agréé uniquement, câble d'alimentation disponible jusqu'à 2,20 m
Informations générales	Garantie annulée en cas d'installation incorrecte, notice disponible en plusieurs langues

FOIRE AUX QUESTIONS - T56AHF1C0 NEFF

Quels sont les risques liés au magnétisme de l'appareil ?

L'appareil contient des aimants permanents. Les porteurs d'implants électroniques (stimulateurs cardiaques, pompes à insuline) doivent respecter une distance minimale de 10 cm avec l'appareil.

Puis-je installer la table de cuisson au-dessus d'un four non ventilé ?

Non, seul un four à ventilation forcée est autorisé. L'installation au-dessus d'un réfrigérateur, lave-vaisselle ou lave-linge est également interdite.

Comment raccorder l'appareil électriquement ?

Le raccordement doit être effectué par un spécialiste agréé. Utilisez le câble fourni et respectez le schéma de raccordement. Les couleurs de fils sont : BN (marron), BU (bleu), GN/YE (jaune/vert), BK (noir), GY (gris).

Que signifie le code d'erreur L400 E0513 ?

Ce code indique que l'appareil n'est pas correctement raccordé au réseau électrique. Débranchez l'appareil et vérifiez le branchement du câble d'alimentation.

Quelle distance minimale dois-je respecter entre la hotte et la table de cuisson ?

La distance doit être au moins égale à celle indiquée dans les instructions de montage de la hotte. En général, comptez au moins 65 cm pour une hotte à gaz, mais suivez les indications du fabricant.

Comment entretenir la surface vitrocéramique ?

Nettoyez la surface après refroidissement avec un chiffon doux et un nettoyant spécifique pour vitrocéramique. Évitez les produits abrasifs qui pourraient rayer.

Puis-je installer un four d'une autre marque sous la table de cuisson ?

Oui, mais dans ce cas, utilisez un plateau vapeur en bois entre la table et le four pour garantir une ventilation et une isolation adéquates.

Quelle est la charge maximale supportée par le plan de travail ?

Le plan de travail doit pouvoir supporter une charge d'environ 60 kg. Pour les plans minces, utilisez un matériau de renforcement résistant à la chaleur et à l'humidité.

Comment puis-je fixer la table de cuisson sur un plan de travail en pierre ?

Utilisez les barrettes de fixation fournies et collez-les avec une colle thermofusible adaptée au métal et à la pierre, résistante à au moins 90 °C. Le silicone n'est pas recommandé.

L'appareil est-il compatible avec tous les types de casseroles ?

Non, les casseroles doivent être en matériau ferromagnétique (fonte, acier émaillé, inox avec fond magnétique). L'appareil détecte automatiquement les récipients adaptés.

MODE D'EMPLOI T56AHF1C0 NEFF

15

16

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
- N'utilisez jamais cet appareil dans un bateau ou un véhicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
■ Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
- Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
  ■ Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.

• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et á l'humidité.
  ■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 11

1. Éliminer les copeaux après les travaux de découpe.

2. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine. → Fig. 2

2. Dégager une ouverture en haut à l'arrière du meuble. → Fig. 3

3. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond. → Fig. 4

4. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

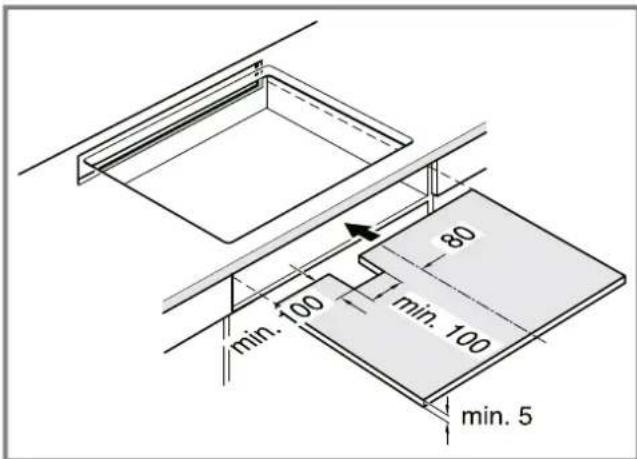

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.
  → Fig. 5

Montage au-dessus d'un four

■ Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
- Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.
→ Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure. → Fig. 7

2. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

→ Fig. 8

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

→ Fig. 9

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

→ Fig. 10

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

→ Fig. 10 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.

2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

→ Fig. 11

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.

2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

→ Fig. 12

Monter les barrettes de fixation

- Monter les barrettes de fixation dans le meuble.

• Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistante à la température d'au moins 90 °C.
• Ne pas utiliser de silicone pour le joint d'étanchéité.
• Si des barrettes de fixation sont déjà montées, les retirer et en monter de nouvelles.
• En cas de plans de travail carrelés, utiliser les alésages taraudés inférieurs.
  → Fig. 13

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découpe. → Fig. 14

2. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

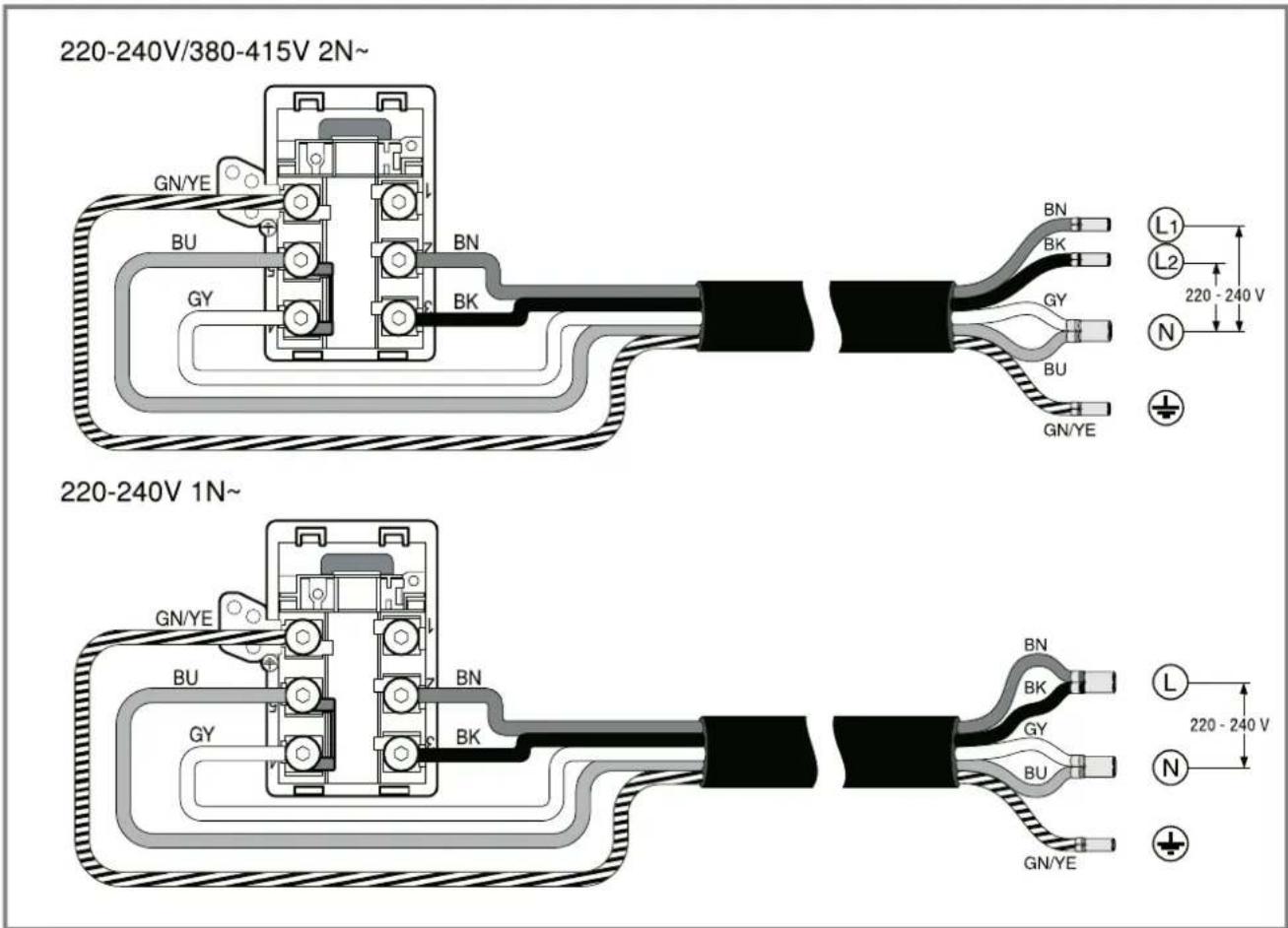

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 15, → Fig. 16

- BN : marron

- BU : bleu

- GN/YE : jaune et vert

- BK : noir

- GY : gris

→ Fig. 15, → Fig. 16 - BN : marron - BU : bleu - GN/YE : jaune et vert - BK : noir - GY : gris

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuelle-

ment raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil L400 E0513 parafé cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 17

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

- Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.

2. Faire sortir la table de cuisson en la poussant par le bas.
