Produkttyp	Einbau-Induktionskochfeld
Marke	Neff
Modell	T56AHF1C0
Abmessungen (B x T x H)	Ca. 60 x 52 x 5 cm
Gewicht	Ca. 12 kg
Stromversorgung	230 V, 50 Hz, Anschluss 2L/2N oder 3L/3N je nach Konfiguration
Anschlussleistung	Bis 7,4 kW (gemäß Typenschild)
Schutzklasse	Klasse 1 (Schutzleiter erforderlich)
Anzahl der Kochzonen	4 (Induktion, mit Booster-Funktion)
Kochzonentypen	Induktion, automatische Topferkennung
Hauptfunktionen	Induktionskochen mit einstellbarer Leistungsstufe, Booster-Funktion, Timer, Kindersicherung, automatische Abschaltung
Anzeige	Digitaldisplay mit Fehlercodes (z.B. L400 E0513 für Verbindungsfehler)
Belüftung	Zwangsbelüftung unter dem Gerät erforderlich, Mindestabstand von 20 mm zum Schrankboden
Installation	Über einer Schublade oder einem Ofen mit Zwangsbelüftung (unbelüftet verboten)
Arbeitsplatte	Hitzebeständig (mind. 90 °C), max. Belastung 60 kg
Oberflächenmaterial	Glaskeramik
Pflege und Reinigung	Nach dem Abkühlen mit einem weichen Tuch und Glaskeramikreiniger reinigen
Sicherheit	Gefahr durch Magnetismus (Dauermagneten, Mindestabstand 10 cm zu Implantaten), automatische Abschaltung bei Überhitzung, Kindersicherung
Ersatzteile und Reparierbarkeit	Reparatur nur durch autorisierten Kundendienst, Netzkabel bis 2,20 m erhältlich
Allgemeine Informationen	Garantie bei falscher Installation ungültig, Anleitung in mehreren Sprachen verfügbar

Häufig gestellte Fragen - T56AHF1C0 NEFF

Welche Risiken bestehen durch den Magnetismus des Geräts?

Das Gerät enthält Dauermagneten. Träger elektronischer Implantate (Herzschrittmacher, Insulinpumpen) müssen einen Mindestabstand von 10 cm zum Gerät einhalten.

Kann ich das Kochfeld über einem unbelüfteten Ofen installieren?

Nein, nur ein Ofen mit Zwangsbelüftung ist zulässig. Die Installation über einem Kühlschrank, Geschirrspüler oder Waschmaschine ist ebenfalls verboten.

Wie schließe ich das Gerät elektrisch an?

Der Anschluss muss von einem autorisierten Fachmann durchgeführt werden. Verwenden Sie das mitgelieferte Kabel und beachten Sie den Anschlussplan. Die Aderfarben sind: BN (braun), BU (blau), GN/YE (gelb/grün), BK (schwarz), GY (grau).

Was bedeutet der Fehlercode L400 E0513?

Dieser Code zeigt an, dass das Gerät nicht richtig an das Stromnetz angeschlossen ist. Trennen Sie das Gerät vom Netz und überprüfen Sie den Anschluss des Netzkabels.

Welchen Mindestabstand muss ich zwischen Dunstabzugshaube und Kochfeld einhalten?

Der Abstand muss mindestens dem in der Montageanleitung der Haube angegebenen entsprechen. Im Allgemeinen rechnen Sie mit mindestens 65 cm für eine Gashaube, folgen Sie jedoch den Angaben des Herstellers.

Wie pflege ich die Glaskeramikoberfläche?

Reinigen Sie die Oberfläche nach dem Abkühlen mit einem weichen Tuch und einem speziellen Glaskeramikreiniger. Vermeiden Sie scheuernde Produkte, die Kratzer verursachen könnten.

Kann ich einen Ofen einer anderen Marke unter dem Kochfeld installieren?

Ja, aber verwenden Sie in diesem Fall ein Holz-Dampfblech zwischen Kochfeld und Ofen, um eine ausreichende Belüftung und Isolierung zu gewährleisten.

Wie hoch ist die maximale Belastung der Arbeitsplatte?

Die Arbeitsplatte muss eine Belastung von ca. 60 kg tragen können. Bei dünnen Platten verwenden Sie ein hitze- und feuchtigkeitsbeständiges Verstärkungsmaterial.

Wie befestige ich das Kochfeld auf einer Stein-Arbeitsplatte?

Verwenden Sie die mitgelieferten Befestigungsschienen und kleben Sie sie mit einem Schmelzkleber, der für Metall und Stein geeignet und mindestens 90 °C beständig ist. Silikon wird nicht empfohlen.

Ist das Gerät mit allen Topftypen kompatibel?

Nein, die Töpfe müssen aus ferromagnetischem Material bestehen (Gusseisen, emaillierter Stahl, Edelstahl mit magnetischem Boden). Das Gerät erkennt automatisch geeignete Gefäße.

BEDIENUNGSANLEITUNG T56AHF1C0 NEFF

■ Lesen Sie diese Anleitung sorgfältig.
■ Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
■ Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
- Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
- Nie dieses Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

WARNUNG – Gefahr durch gnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

▶ Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNUNG – Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

▶ Schutzhandschuhe tragen

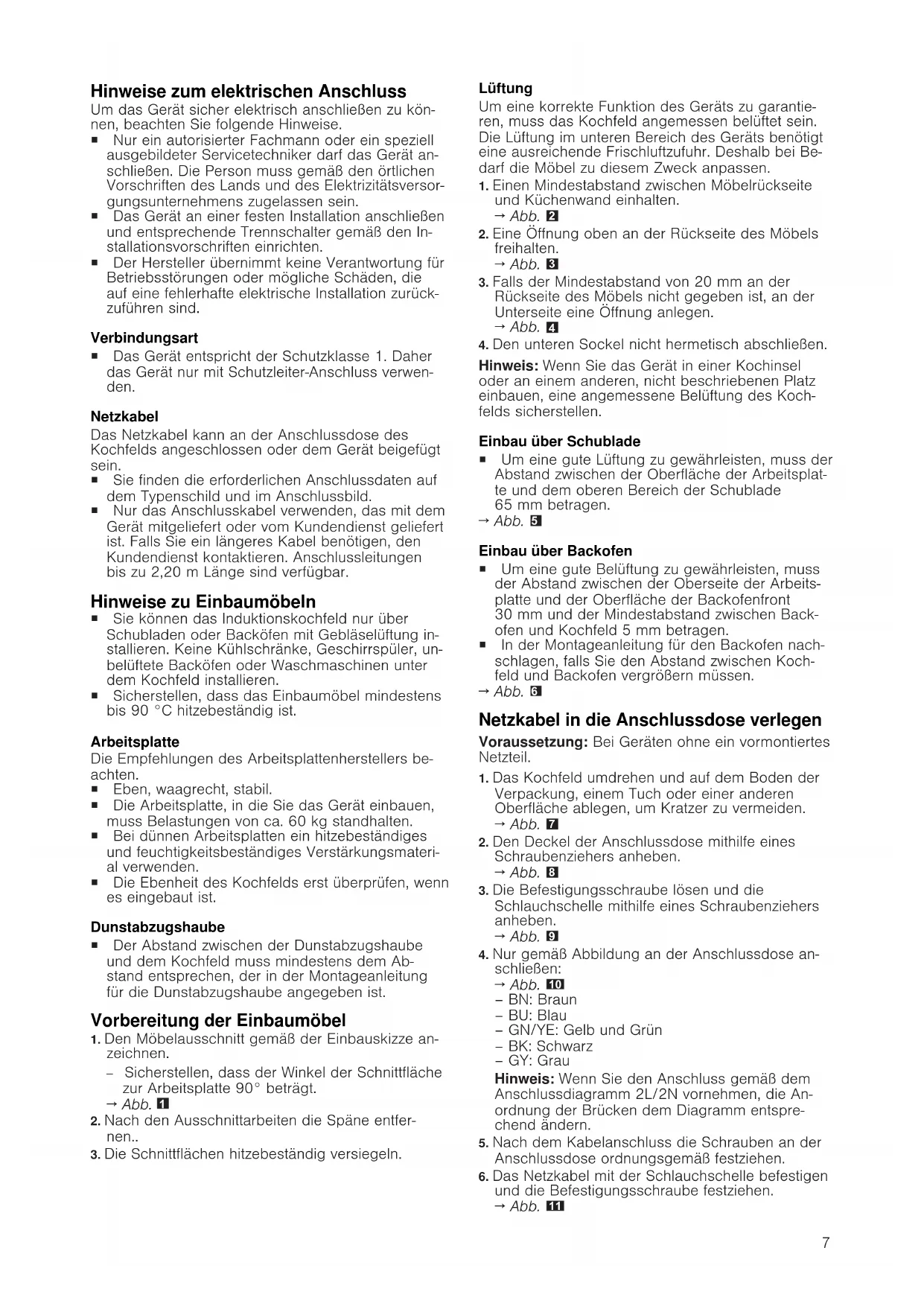

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschließen. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
• Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
  ■ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Verbindungsart

■ Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Netzkabel

Das Netzkabel kann an der Anschlussdose des Kochfelds angeschlossen oder dem Gerät beigefügt sein.

■ Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.
- Nur das Anschlusskabel verwenden, das mit dem Gerät mitgeliefert oder vom Kundendienst geliefert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20 m Länge sind verfügbar.

Hinweise zu Einbaumöbeln

■ Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung installieren. Keine Kühlschränke, Geschirrspüler, unbelüftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren.
■ Sicherstellen, dass das Einbaumöbel mindestens bis 90 °C hitzebeständig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

■ Eben, waagrecht, stabil.
■ Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
■ Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.
■ Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

■ Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.

- Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt. → Abb. 1

1. Nach den Ausschnittarbeiten die Späne entfernen..
2. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Küchenwand einhalten. → Abb. 2
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 3
3. Falls der Mindestabstand von 20 mm an der Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. → Abb. 4
4. Den unteren Sockel nicht hermetisch abschließen.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Kochfelds sicherstellen.

Einbau über Schublade

■ Um eine gute Lüftung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65 mm betragen.

→ Abb. 5

Einbau über Backofen

■ Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergrößern müssen.
→ Abb. 6

Netzkabel in die Anschlussdose verlegen

Voraussetzung: Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden. → Abb. 7
2. Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben. → Abb. 8
3. Die Befestigungsschraube lösen und die Schlauchschelle mithilfe eines Schraubenziehers anheben. → Abb. 9
4. Nur gemäß Abbildung an der Anschlussdose anschließen:

→ Abb. 10
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
- GY: Grau

Hinweis: Wenn Sie den Anschluss gemäß dem Anschlussdiagramm 2L/2N vornehmen, die Anordnung der Brücken dem Diagramm entsprechend ändern.

1. Nach dem Kabelanschluss die Schrauben an der Anschlussdose ordnungsgemäß festziehen.
2. Das Netzkabel mit der Schlauchschelle befestigen und die Befestigungsschraube festziehen.

→ Abb. 11

1. Die Kabel in den mittleren Bereich der Anschlussdose verlegen. Den Deckel der Anschlussdose schließen.
2. Wenn das Netzkabel mit der Schublade interferiert, das Kabel mit dem beigefügten Kabelbinder an der Unterseite des Kochfelds befestigen.
   → Abb. 12

Halteschienen montieren

▶ Die Halteschienen im Möbelstück montieren.

• Die Halteschienen auf die Stein-Arbeitsplatte kleben. Einen Schmelzklebstoff verwenden, der für die Verklebung von Metall und Stein geeignet ist und eine Temperaturbeständigkeit von mindestens 90 °C hat.
• Kein Silikon zum Abdichten verwenden.
• Wenn bereits Halteschienen angebracht sind, diese entfernen und neue anbringen.
• Bei gefliesten Arbeitsplatten die unteren Gewindebohrungen verwenden.
  → Abb. 13

Kochfeld einsetzen

1. Das Kochfeld in den Ausschnitt einsetzen.
   → Abb. 14
2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

→ Abb. 15, → Abb. 16
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
- GY: Grau

Hinweis: Je nach Anschlussart müssen Sie eventuell die Anordnung der vom Werk gelieferten Klemmen verändern. Dafür müssen Sie eventuell die Klemmen kürzen und die Isolierung entfernen, um eine Klemme einzusetzen, die zwei Kabel verbindet.

1. Betriebsbereitschaft prüfen: Wenn in der Anzeige des Geräts 4408-605-Erscheinf, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prüfen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→ Abb. 17

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

▶ Nie das Gerät von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.
2. Das Kochfeld von unten herausdrücken.
