T56AHF1C0 - Cocina NEFF - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción por inducción empotrable
Marca	Neff
Modelo	T56AHF1C0
Dimensiones (An x Pr x Al)	Aprox. 60 x 52 x 5 cm
Peso	Aprox. 12 kg
Alimentación eléctrica	230 V, 50 Hz, conexión 2L/2N o 3L/3N según configuración
Potencia de conexión	Hasta 7,4 kW (según placa de características)
Clase de protección	Clase 1 (conductor de protección obligatorio)
Número de zonas de cocción	4 (inducción, con función booster)
Tipos de zonas de cocción	Inducción, detección automática de recipientes
Funciones principales	Cocción por inducción con nivel de potencia ajustable, función Booster, temporizador, seguridad infantil, apagado automático
Pantalla	Pantalla digital con códigos de error (ej: L400 E0513 para fallo de conexión)
Ventilación	Ventilación forzada requerida debajo del aparato, distancia mínima de 20 mm al fondo del mueble
Instalación	Sobre un cajón o un horno con ventilación forzada (no ventilado prohibido)
Encimera	Resistente al calor (mín. 90 °C), carga máx. 60 kg
Material de la superficie	Vitrocerámica
Mantenimiento y limpieza	Limpiar con un paño suave y un limpiador para vitrocerámica después de enfriar
Seguridad	Peligro de magnetismo (imanes permanentes, distancia mín. 10 cm para implantes), apagado automático en caso de sobrecalentamiento, seguridad infantil
Piezas de repuesto y reparabilidad	Reparación únicamente por servicio técnico autorizado, cable de alimentación disponible hasta 2,20 m
Información general	Garantía anulada en caso de instalación incorrecta, manual disponible en varios idiomas

Preguntas frecuentes - T56AHF1C0 NEFF

¿Cuáles son los riesgos relacionados con el magnetismo del aparato?

El aparato contiene imanes permanentes. Los portadores de implantes electrónicos (marcapasos, bombas de insulina) deben mantener una distancia mínima de 10 cm con el aparato.

¿Puedo instalar la placa de cocción sobre un horno sin ventilación?

No, solo se permite un horno con ventilación forzada. También está prohibida la instalación sobre un refrigerador, lavavajillas o lavadora.

¿Cómo conectar el aparato eléctricamente?

La conexión debe ser realizada por un especialista autorizado. Utilice el cable suministrado y respete el esquema de conexión. Los colores de los cables son: BN (marrón), BU (azul), GN/YE (amarillo/verde), BK (negro), GY (gris).

¿Qué significa el código de error L400 E0513?

Este código indica que el aparato no está correctamente conectado a la red eléctrica. Desconecte el aparato y verifique la conexión del cable de alimentación.

¿Qué distancia mínima debo respetar entre la campana y la placa de cocción?

La distancia debe ser al menos igual a la indicada en las instrucciones de montaje de la campana. En general, considere al menos 65 cm para una campana de gas, pero siga las indicaciones del fabricante.

¿Cómo mantener la superficie vitrocerámica?

Limpie la superficie después de enfriar con un paño suave y un limpiador específico para vitrocerámica. Evite productos abrasivos que puedan rayarla.

¿Puedo instalar un horno de otra marca debajo de la placa de cocción?

Sí, pero en ese caso, use una bandeja de vapor de madera entre la placa y el horno para garantizar una ventilación y aislamiento adecuados.

¿Cuál es la carga máxima soportada por la encimera?

La encimera debe poder soportar una carga de aproximadamente 60 kg. Para encimeras delgadas, use un material de refuerzo resistente al calor y la humedad.

¿Cómo puedo fijar la placa de cocción sobre una encimera de piedra?

Use las barras de fijación suministradas y péguelas con un adhesivo termofusible adecuado para metal y piedra, resistente al menos a 90 °C. No se recomienda el silicón.

¿El aparato es compatible con todos los tipos de recipientes?

No, los recipientes deben ser de material ferromagnético (hierro fundido, acero esmaltado, inoxidable con fondo magnético). El aparato detecta automáticamente los recipientes adecuados.

MANUAL DE USUARIO T56AHF1C0 NEFF

Indicaciones generales

■ Lea atentamente estas instrucciones.
■ Solo un profesional autorizado puede conectar el dispositivo.
- Una instalación, apertura del aparato, conexión o montaje inadecuado supone la pérdida de validez de la garantía del producto.
■ Desconectar la alimentación eléctrica antes de realizar cualquier tipo de trabajo.

■ Después de realizar la instalación se debe asegurar que el usuario no pueda acceder a ningún componente eléctrico.
■ No instalar este aparato en barcos o vehículos.

Montaje seguro

Tener en cuenta estas indicaciones de seguridad al montar el aparato.

Solamente un montaje profesional conforme a las instrucciones de montaje puede garantizar un uso seguro del aparato. El instalador es responsable del funcionamiento perfecto en el lugar de instalación.

⚠ ADVERTENCIA – ¡Peligro: magnetismo!

El aparato contiene imanes permanentes. Estos pueden repercutir en el correcto funcionamiento de implantes electrónicos como marcapasos o bombas de insulina.

Las personas con implantes electrónicos deberán mantener una distancia mínima de 10 cm respecto al aparato.

ADVERTENCIA – ¡Riesgo de lesiones!

Las piezas que estén accesibles durante el montaje pueden tener los bordes afilados o causar cortes al tocarlas.

Indicaciones relativas a la conexión eléctrica

Para conectar electricamente el aparato de forma segura, consultar estas indicaciones.

• Sólo un profesional autorizado o un técnico del Servicio de Asistencia con formación específica puede conectar el aparato. Se tendrá que regir por las disposiciones de la compañía abastecedora de la electricidad de la zona.
• El aparato debe ser conectado a la instalación fija y deben ser incorporados medios de desconexión a la instalación fija de acuerdo a las reglamentaciones de la instalación.
• El fabricante no asume responsabilidad alguna por fallos de funcionamiento o posibles daños derivados de una mala instalación eléctrica.

Tipo de conexión

- El aparato pertenece a la clase de protección 1. Por esta razón, solo puede utilizarse conectado a una conexión con conductor de toma a tierra.

Cable de alimentación

Puede estar conectado en la caja de conexión de la placa de cocción o suministrado con el aparato.

• Los datos de conexión necesarios están indicados en la placa de características y en los esquemas de conexión.
• Utilizar únicamente el cable de conexión suministrado con el aparato o por el Servicio de Asistencia Técnica. En caso de necesitar un cable de mayor longitud contacte con el Servicio de Asistencia Técnica. Disponible hasta 2,20 m

Indicaciones relativas al mueble de montaje

Las placas de inducción solo pueden ser instaladas sobre cajón u hornos con ventilación forzada. Debajo de la placa de cocción no se pueden instalar frigoríficos, lavavajillas, hornos sin ventilación, lavadoras o secadoras.
■ Asegurarse de que el mueble empotrado es resistente a una temperatura de 90 °C como mínimo.

Encimera

Siga las recomendaciones del fabricante de la encimera.

■ Plana, horizontal, estable.
- La encimera donde se instale el aparato debe ser resistente a pesos de 60 kg aprox.
■ En encimeras finas utilizar un material de refuerzo resistente al calor y a la humedad.

- La planitud de la placa de cocción solo debe comprobarse una vez instalada en el hueco de encastre.

Campana extractora

- La distancia mínima entre la campana extractora y la placa de cocción debe ser al menos la distancia indicada en las instrucciones de montaje de la campana de extracción.

Preparación de los muebles de montaje

1. Marcar el hueco del mueble según el esquema de montaje.

2. Asegurarse de que el ángulo de la superficie de corte en relación con la encimera sea de 90°.
   → Fig. 1

3. Retirar las virutas después de los trabajos de corte.

4. Sellar las superficies de corte con material resistente al calor.

Ventilacion

Para asegurar un correcto funcionamiento del aparato se debe tener en cuenta una adecuada ventilación de la placa de cocción. El ventilador situado en la parte inferior del aparato debe aspirar suficiente caudal de aire fresco por lo que los muebles deben estar adaptados para tal propósito.

1. Una separación mínima entre la parte trasera del mueble y la pared de la cocina.
   → Fig. 2

2. Una abertura en la parte superior de la pared trasera del mueble.

→ Fig. 3

1. En el caso de no tener una separación mínima de 20 mm en la parte trasera del mueble, se deberá realizar una abertura en la parte inferior del mismo.

→ Fig. 4

1. No cerrar el zócalo inferior herméticamente.

Nota: Si el aparato se instala en isla u otro tipo de instalación no descrita, es imprescindible asegurar la correcta ventilación de la placa de cocción.

Montaje sobre cajón

• Para asegurar una buena ventilación la distancia entre la parte superior de la encimera y la parte superior del cajón debe ser 65 mm.
  → Fig. 5

Montaje sobre horno

Para asegurar una buena ventilación la distancia entre la parte superior de la encimera y la parte superior del frontal del horno debe ser de 30 mm y la distancia mínima entre el horno y la placa de cocción debe de ser 5 mm.
- Consulte las indicaciones de montaje del horno por si fuera necesario aumentar la distancia entre la placa de cocción y el horno.

→ Fig. 6

Colocar el cable de alimentación en la caja de conexión

Requisito: En aparatos sin cable de conexión pre- montado.

1. Dar la vuelta a la placa de cocción y colocarla sobre la misma base del embalaje, sobre un paño o superficie apta para evitar rayaduras.

→ Fig. 7

1. Levantar la tapa de la caja de conexión con ayuda de un destornillador.

$$ \rightarrow \text { Fig. } 8 $$

1. Quitar el tornillo de sujeción y levantar la abrazadera con ayuda de un destornillador.

$$ \rightarrow \text { Fig. } 9 $$

1. Conectar exclusivamente según el esquema de conexionado de la caja de conexión:

$$ \begin{array}{l} \rightarrow \text { Fig. } \boxed {1 0} \ - \text { BN: Marrón } \ - B U: A z u l \ - \text { GN / YE: Verde y amarillo } \ - \text { BK: Negro } \ - \mathrm{GY}: \text { Gris } \ \end{array} $$

Nota: Si se realiza la conexión de acuerdo al esquema 2L/2N se deberá modificar la disposición de los puentes siguiendo el esquema de conexión.

1. Asegúrese de que los tornillos de la caja de conexión queden apretados después de realizar la conexión de los cables.

2. Fijar el cable de alimentación con la abrazadera y colocar el tornillo de sujeción.

$$ \rightarrow \text { Fig. } 1 1 $$

1. Alojar adecuadamente los cables en la zona central de la caja de conexión. Cerrar la tapa de la caja de conexión.

2. En caso de que el cable de alimentación interfiera con el cajón, fijar el cable con la brida adjunta a la base de la placa de cocción.

$$ \rightarrow \text { Fig. } 1 2 $$

Instalar los railes de sujeción

- Instalar los railes de sujeción en el mueble.

- En encimeras de piedra, pegar los railes. Utilizar cola adhesiva termoestable que sea apropiada para unir metal y piedra y que sea resistente a una temperatura como mínimo de 90°C.

- No utilizar silicona para tapar las juntas.

- Si hay instaladasunas guías de sujeción, quitarlas e instalar las guías nuevas.

- En encimeras alicatadas usar los agujeros de rosca inferiores.

$$ \rightarrow \text { Fig. } 1 3 $$

Colocar la placa de cocción

1. Encajar la placa en el hueco.

$$ \rightarrow \text {Fig.} 1 4 $$

1. En encimeras alicatadas sellar las juntas entre los azulejos con caucho de silicona.

Nota: No doblar ni aprisionar el cable de conexión y mantenerlo alejado de bordes afilados y partes calientes.

Conectar el aparato a la red eléctrica

Requisito: Tener en cuenta los datos de conexión indicados en la placa de características.

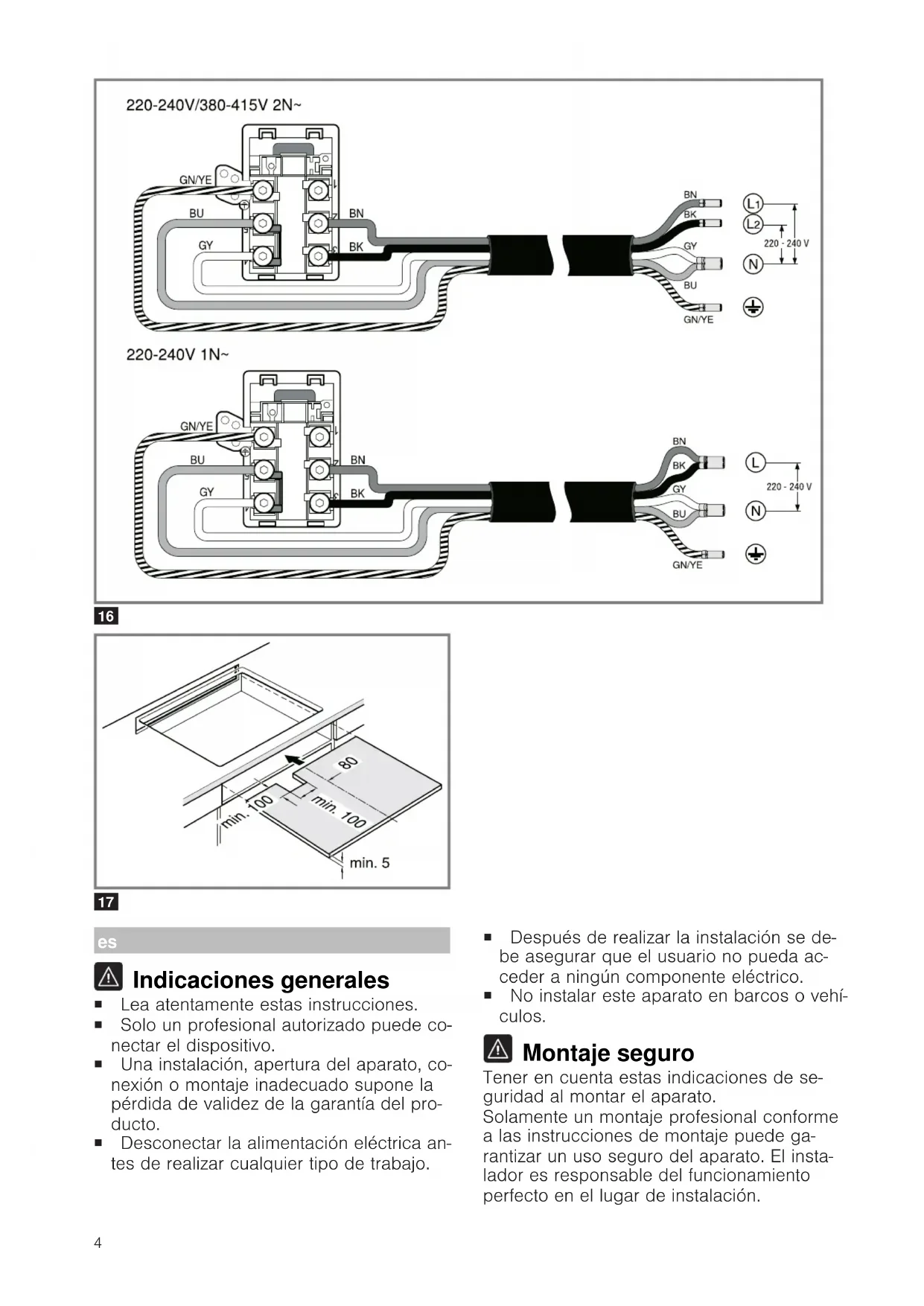

1. Conectar exclusivamente según el esquema de conexión:

$$ \begin{array}{l} \rightarrow \text { Fig. } 1 5, \rightarrow \text { Fig. } 1 6 \ - \text { BN: Marrón } \ - B U: A z u l \ - \text { GN / YE: Verde y amarillo } \ - \text { BK: Negro } \ - \mathrm{GY:Gris} \ \end{array} $$

Nota: Según el tipo de conexión puede ser necesario modificar la disposición de los terminales suministrados por fábrica. Para ello será necesario cortar los terminales y eliminar el aislante necesario para colocar un terminal que una dos cables.

1. Comprobar el funcionamiento: si el panel indicador del aparato aparece 4400 ESGnífica que está mal conectado. Desconectar el aparato de la red y comprobar la instalación del cable de alimentación.

Combinaciones especiales

Solo en el caso de instalar la placa de cocción sobre un horno de distinto fabricante, utilizar un soporte intermedio de madera.

$$ \rightarrow \text { Fig. } 1 7 $$

Desmontar el aparato ¡ATENCIÓN!

Las herramientas pueden dañar el aparato.

• No hacer palanca con el aparato desde arriba hacia fuera.
• Desconectar el aparato de la red eléctrica.
• Extraer la placa de cocción ejerciendo presión desde abajo.

de

Allgemeine Hinweise

AVISO – Perigo: magnetismo!

O aparelho inclui ímanes permanentes. Estes podem afetar implantes eletrónicos, por exemplo, pacemakers ou bombas de insulina.
