CPA1202 - Recepteur Lab Gruppen - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur mélangeur professionnel
Modèle	CPA1202
Marque	Lab Gruppen
Catégorie	Récepteur / Amplificateur
Nombre de canaux	2 canaux de sortie
Puissance de sortie	120 W par canal (sous 4 Ω ou 70/100 V)
Impédances de charge	4 Ω, 8 Ω, 70 V, 100 V
Entrées audio	2 entrées Euroblock (mic/ligne), 2 entrées RCA stéréo, Bluetooth, USB
Sorties audio	2 sorties haut-parleur Euroblock, 1 sortie auxiliaire pré-maître
Fonctions intégrées	Lecteur multimédia Bluetooth et USB, égaliseur graves/aigus, priorité VOX, carillon, alimentation fantôme 48 V
Contrôle à distance	Prise RJ45 pour contrôle de volume externe (CRC-V)
Alimentation	Secteur 100-240 V CA, 50/60 Hz
Consommation en veille	Mode veille automatique après 20 minutes sans signal
Montage en rack	Oui, 19 pouces, 1U avec kit fourni
Dimensions (approx.)	48,3 x 4,4 x 25 cm (L x H x P)
Poids (approx.)	5,5 kg
Sécurité	Protection contre les surcharges, court-circuits, surchauffe ; conformité DEEE
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas obstruer les ouïes de ventilation
Pièces détachées et réparabilité	Réparations par personnel qualifié uniquement ; pas de pièces réparables par l'utilisateur
Informations générales	Garantie limitée Music Tribe ; manuel complet disponible en PDF

FOIRE AUX QUESTIONS - CPA1202 Lab Gruppen

Comment connecter un microphone à l'entrée Euroblock ?

Utilisez un câble symétrique à 3 conducteurs (chaud, froid, terre) avec un connecteur Euroblock 3 broches. Réglez le commutateur MIC/LINE sur la position MIC pour optimiser le gain.

Comment appairer un smartphone en Bluetooth ?

Appuyez brièvement sur le bouton Bluetooth pour passer en mode Bluetooth, puis maintenez-le enfoncé pour lancer l'appairage. Recherchez 'Lab.gruppen (XXX)' dans la liste Bluetooth de votre appareil.

Comment utiliser la fonction de priorité VOX ?

Court-circuitez les broches PRIORITY avec un interrupteur externe (souvent sur les micros d'appel). Réglez le seuil avec le bouton VOX pour que la parole déclenche l'atténuation des autres sources.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que l'interrupteur POWER est en position marche. Si le problème persiste, contactez un technicien qualifié.

Comment configurer la sortie pour des enceintes 100 V ?

Réglez les commutateurs DIP CONFIG sur la position 100 V. Activez le filtre passe-haut à 80 Hz avec le troisième commutateur DIP pour éviter la saturation des transformateurs.

Puis-je utiliser les entrées RCA et Euroblock simultanément ?

Non, les entrées RCA et Euroblock d'un même canal ne doivent pas être utilisées en même temps. Les signaux stéréo RCA sont sommés en mono.

Comment régler le volume à distance ?

Connectez un contrôleur mural CRC-V (ou un potentiomètre personnalisé) à la prise REMOTE RJ45. Utilisez un câble standard ; la longueur maximale est de 305 m.

Que faire si l'écran du lecteur multimédia est trop lumineux ?

Maintenez la touche DISP enfoncée, puis appuyez sur Volume +/- pour régler la luminosité de 1 (bas) à 4 (haut).

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez la touche Repeat enfoncée pendant 1 seconde, puis appuyez sur Bluetooth. Le voyant clignotera pour confirmer la réinitialisation.

Quels formats audio sont pris en charge par le port USB ?

Le port USB lit les fichiers MP3, WAV et autres formats courants. Consultez le manuel complet pour la liste exacte. La clé USB doit être formatée en FAT32.

MODE D'EMPLOI CPA1202 Lab Gruppen

Consignes de sécurité

Les points repées par ce symbole partent une tonon électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enominés professionnels de haute qualité avec fiches lors 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifie.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'apareil - elle peut chocs électriques.

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Ten importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour évolter tout risque de donc élerinique, ne pas ouvrir le capot de l'appareil ni démonterie panneau amière. L'intérieur de l'appareil ne possèce aucun élément répanable par l'utilisateur. Le riser toute réparation à un professionnel qualité.

Attention Pour rébure les risoucs de feu et de choc électrique, n'aposez pas cet apparel à la plure, à la maubaine, ses guottes ou aux établoussure. Ne posez pas de rédotent contenant un liquide sur l'apparel un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifie. Pour éster tout risoue de choc éclinique, n'effectuze aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent btre effectuées uniquement par un technicien spécialise.

1. Lusez ces consignos.

2. Conservez ces consignes.

3. Respectez tous les avertissements

4. Respectez toutes les consignes d'utilisation.

5. N'utilisez jamais l'appareil à proximité d'un liquide.

6. Nettoyez l'apparell avec un chiffon sec.

7. Vellez à ne pas empêcher la bonne ventilation de l'appareil via ses oules de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8. Le place pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dépageant de la chaleur (y compris un ampli de puissance).

9. Ne supprimers jamais la sécurité des prises bibliotaires ou des prises terre. Les prises bibliotaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du coron d'alimentation fourne come correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

10. Installs le condon d'alimentation de telle façon que personne ne puisse manner desous et qu'il soit protégé d'artes coupantes. Jousses vous que le condon d'alimentation est suffisamment protogé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appamil; cela est également valable pour une éventuelle rillage électrique.

11. Utilien exolaiement des accessoires et des appareils supplémentaires recommandés par le fabricant.

12. Utilien exolaiement des chariots, des diables, des présentaires, des pieds et des surfaces de travail recommandés par le fabricant ou

Déplèrez précautionnement sont chariot ou diable chargé pour éster d'éventuelles blessures en cas de chute.

1. Débranchez l'apparel de la tension secteur en cas d'orange ou si l'apparel reste inquilisé pendant une longue période de temps.

2. Les travaux d'entretien de l'appareil doivent été effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire seul si l'appareil est endommage de quelque façon que ce soit (dommages sur le cordon d'alimentation ou la prise par exemple), si un liquide ou un ovey a pénétre à l'intérieur du châssis, si l'appareil a été espore à la plaise ou à l'humésie, si ne fonctionne pas correctement ou à la suite d'une chute.

3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.

4. La prise électrique ou la prise l'É de tout appareil dénué de bouton marché/arrêt doit rester accessible en permanence.

1. Mise au rebut appropriée de ce produit. Ce symbole indique qu'en accord avec la directive DEEE (2012/19/EU) et les lois en vigueur dans votre pays, ce produit ne doit pas être juste avec les déchets ménages. Ce produit doit être

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électricus et électroniques (LEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement

dangereuses généralement associés à ces équipements. En même temps, votre coopération dans la mise au regret de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuilles contacter votre maître ou votre centre local de collecte des chets.

1. N'installez pas l'acparel dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

2. He placez jamais d'objets enflammés, te is que des bougies allumées, sur l'apparel.

3. Gardes à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déparées dans un point de collerte adapté.

4. Dulisez cet appareil dans des climats impieux et ou tempères.

Avertissement

Vesailles vous reporter aux informations à l'extérieur du buttier inférieur pour obtenir des informations électriques et de sécurité avant d'installer ou d'utiliser l'apparel.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute porte prouvant être subre par toute personne se fait en partie ou en totalise à toute description, photographis ou affirmation contenue dans ce document. Les caractéristiques, l'appearance et d'autres informations peuvent faire toutes de modifications sans modification. Toutes les marques appartiement à leurs propriétaires respectifs. Midas, Mark Leink, Lab-Gruppen, Laity, Tanney, Turbosound, TC Electric, TC Helicon, Behinger, Bugeta, Astan Microphones et Cochauslo sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limitée de Music Tribe, consultez le site Internet community.musictribe.com/pages/support/warranty.

☐ INPUT VOLUME — Règle le volume des différentes sources audio. Chaque canal a une LED associée qui s'allumera en vert pour indiquer le signal actif et en rouge pour indiquer l'écrétage.
[2] MEDIA PLAYER - Contrôle et afficie les fonctions relatives au lecteur multimédia Bluetooth et USB. Voir la section «Mise en route» pour plus de détails.
[3] EQ KNOBS – Justez les graves et les aigus pour la (les) sortie (s) principale (s).
4 MASTER VOLUME – Contrôle le niveau de sortie global. La ou les LED associées s'allumeront en vert pour indiquer le signal actif et en rouge pour indiquer la limitation/protection de l'amplificateur.
[5] POWER BUTTON – Met l'appareil sous tension et le met en veille. La LED indiquera l'état de l'alimentation.
e MAINS CONNECTOR – Branchez le câble CEI sur une prise secteur.
2 CONFIG SWITCHES – Configurez le canal de sortie pour le type de charge connecté. Voir la section »Mise en route« pour plus de détails.
OUTPUT – Connectez vos haut-parleurs.
AUX OUTPUT – Signal de sortie pré-maître de niveau ligne pour piloter des zones supplémentaires.

☑ REMOTE – Permet la connexion d'un module de contrôle de volume externe par canal. Les contrôleurs muraux de la série CRC-V sont disponibles en tant qu'accessoires séparés.
INPUT ROUTING - Controle le routage pour chaque entrée. (non disponible sur CPA1201) Voir la section «Mise en route» pour plus de détails.
☑ CONFIG/CHIME/PHANTOM — Le commutateur 1 active une fonction de carillon chaque fois que la mise en sourdine prioritaire est déclenchée. Le commutateur 2 active une alimentation fantôme 48 V.
[10] USB - Connectez une clé USB pour lire des fichiers audio ou mettre à jour le micrologiciel.
14 EUROBLOCK INPUT – Accepte les connecteurs Euroblock 3 broches pour les sources micro symétriques ou de niveau ligne
13 MIG/LINE SWITCH – Optimise le gain d'entrée pour les sources de niveau micro ou ligne.
16 RCA INPUTS – Permet la connexion de sources stéréo asymétriques, qui seront sommées en mono.
PRIORITY – 2 broches supplémentaires qui activent la fonction d'atténuation prioritaire lorsqu'elles sont court-circuitées.
VOX KNOB – flègle le niveau d'entrée qui activera la fonction d'atténuation prioritaire.

CPA Series Bedienelemente CPA Series Controles

DE Bedienelemente

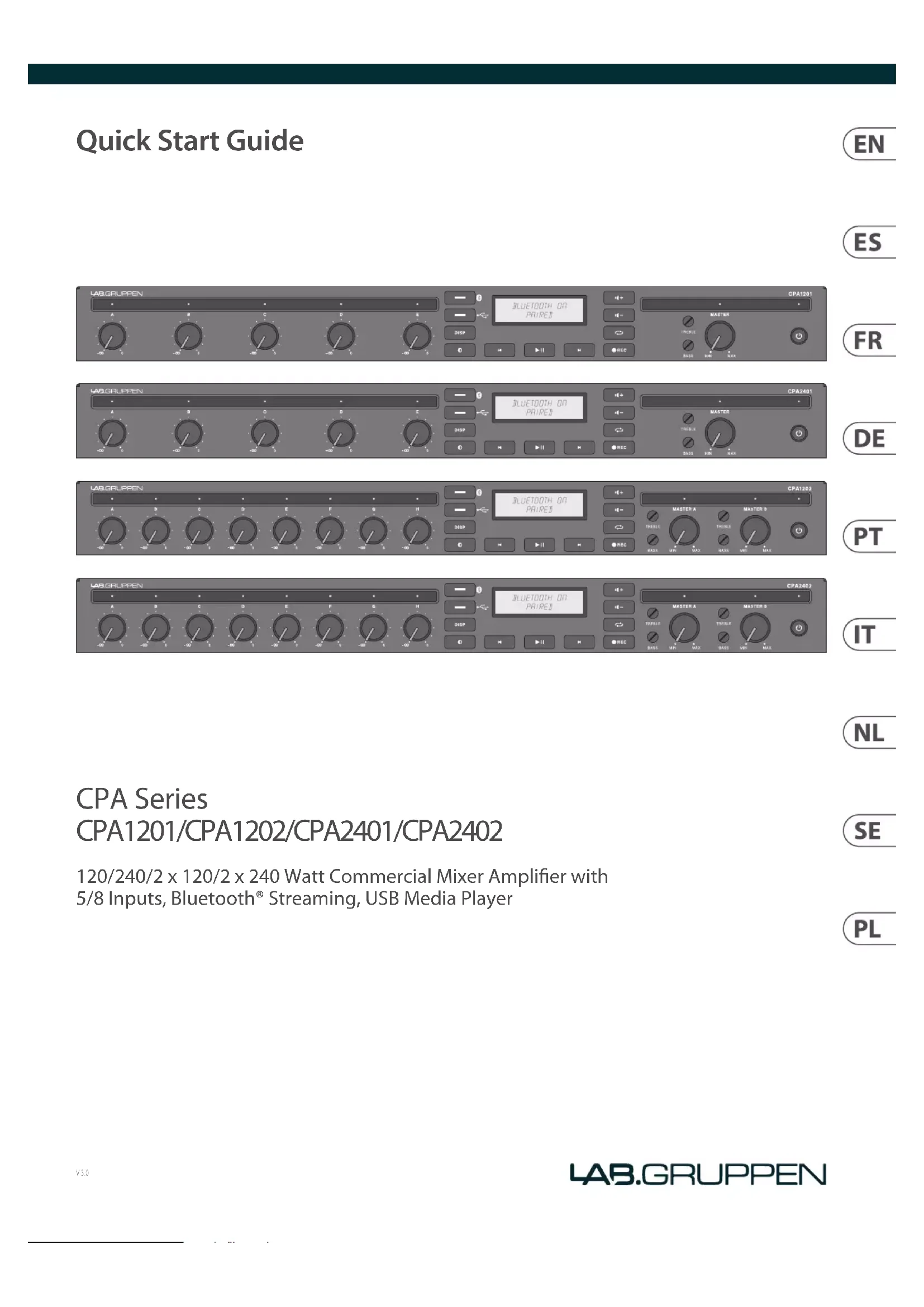

Bienvenue dans le guide de démarrage rapide de la série CPA et merci d'avoir achete l'un de ces amplificateurs melangeurs. Les accessoires suivants sont inclus avec votre produit:

Connecteurs d'entrée Euroblock

- Sortie Euroblock et connecteurs de sortie auxiliaire

- Équerre avant (x2)

- Supports plats arrière (x2)

- Équerre arrière avec vis à épaulement

- Vis nécessaires et clé Torx L

- Cable d'alimentation avec fiche secteur

correspondant à la version du pays spécifiée

- Guide de démarrage rapide (ce document)

Montage en rack

Les amplificateurs de la série CPA sont livrés avec des pieds en caoutchout qui permettent de placer les amplifs sur une surface claire sans aucune installation supplémentaire. Cependant, le matériel de montage en rack en option est également fourni, permettant à plusieurs modèles d'être logés et protégés dans un boîtier de rack 19°. Suivez ces étapes pour fixer le matériel de montage.

Fixez les équemres avant de chaque côté d'une unité CPA.

Fixez les supports coudés en dévissant les vis avant du côté du châssis et fixez les à nouveau avec les supports.

Si entre rark possède des rails arrière, finez les supports plats arrière en reutilisant les vis du chéssis.

Montez les unités CPA dans le rack en fixant 4 vis de rack à travers les équemes avant et les rails du rack. Tenez l'un des équemes arrière contre les rails arrière du rack de manière à ce qu'il s'aligne à côté du support plat arrière. Ne le fixez pas encore aux rails arrière.

Insérez la vis à épaulement fourne dans la fente du support plat arrière et dans l'un des trous filotés du support angulaire arrière. La vis doit permettre au support d'angle arrière de glisser vers l'avant et l'arrière dans la fente du support plat.

Répétez le processus pour l'autre support d'angle arrière.

Montez les équemes arrière sur les rails arrière du rack à l'aide de 4 vis de rack standard.

Serrez la vis à épaulement si nécessaire.

Vis de crémaillère standard: M4 x 8 mm.

Les amplificateurs de la série CFA sont refroidés par convection et utilisent principalement la surface supérieure pour disiper la chaleur. Pour les applications exigeantes, il est recommandé de disposer d'un espace suffisant (1 RU) au dessus de l'amplificateur pour réduire le risque de limitation due à une surchauffe.

Connexions

Pour les connextons d'entrée symétriques ou microphone, utilisez un câble à 3 pôles (chaud, froid, terreï câble) à un connecteur Euroblock. Placez le commutateur NicLine a côté de l'entrée à la position appropriée pour optimiser le gain d'entrée. Alternativement, des cables RCA peuvent être connectés pour des sources stéréo asymétriques, mais les entrées RCA et Euroblock ne doivent pas être utilisées ensemble sur la même entrée. Notez que les signaux stéréo seront additionnés en mono.

1-Plc Euroblack Connector - Input/Output

Assurez vous toujours d'avoir tous les niveaux au minimum lors de la connexion ou de la déconnexion des sources audio des entrées, en particulier lorsque MIC est sélectionné à partir du commutateur MIC/LINE. Le non-respect de cette consigne peut amcher l'amplificateur ou le haut-parleur à passer en mode de protection ou même provoquer des dommages.

Pour les signaux de sortie, connectez un connecteur Euroblock à 4 pôles (2 pôles pour CPA1201/2401) au (x) connecteur (s) de sortie principal. Ne connectez AUCUN terminal à la terre. NE connectez PAS les bornes froides (-) ensemble pour des retours communs. Assumez vous de rejler les commutateurs de configuration dans la bonne position pour

correspondre à votre utilisation prévue. Un fil d'enciente de 14-18 AMG est recommandé pour les connextons jusqu'à 50 pieds.

Config

Les 2 premiers commutateurs DIP Config permettent de configurer la sortie pour un fonctionnement à 100 V, 70 V, 8 Ω ou 4 Ω. Utilisez toujours la bonne configuration pour les enceintes pilotées. Le mode de fonctionnement configure à la fois la tension maximale de la sortie et le gain à travers l'appareil.

Le réglage 8 D doit être utilisé pour une paire d'encintes 15 D ou une seule encente B.0. Le réglage 4 D doit être utilisé pour 4 x 16 D, 2 x 8 D ou un seul haut-parleur de 4 D. Utilisez le réglage 70 ou 100 V pour les systèmes d'encintes haute impédante à tension constante. Assurez vous que la somme de la puissance prélevée sur les encentes plus la marge ne dépasse pas la puissance nominale maximale de l'amplificateur.

Le troisième commutateur DIP engage un filtre passe-haut à 80 Hz, qui doit être utilisé sur tous les systèmes à tension constante pour éviter la saturation sur les haut-parleurs activités par transformateur, mais peut également être utilisé pour aider à maintenir un son clair à partir de petits haut-parleurs ou d'un son niche en basses.

Routage d'entrée

Pour les unités (CPA1202/2402, la montage des entrées vers les sorties peut être contrôlé avec les commutateurs DIP de routage d'entrée. Par défaut (commutateurs vers le bas), les entrées AD sont routées vers la sortie à et les entrées DÉt sont routées vers la sortie B.Cependant, pour les sources qui doivent être envoyées aux deux sorties, le commutateur DIP correspondant peut être engagé pour scheminer une entrée vers l'autre canal de sortie, ainsi que Céd est utille, par exemple, pour envoyer de la musique de fond ou des messages de pagination aux deux zones/sections d'un bâtiment tout en conservant d'autres sources locales à chaque zone.

Une alimentation fantôme (48 V) peut également être loumie aux canaux AD et DH indépendamment en engageant le commutateur DIP correspondant.

L'activation de la fonction CARILLON déclenchera un son de canillon chaque fois que la mise en sourdine prioritaire est activée.

Priorité et Vox

Les entités A et B (néntrée) A uniquement sur le CPAT201/2001) sont la capacité de couper tous les autres canaux lorsque la fonction de priorité est activée. L'activation est réalisée en court-circuitant les 2 broches de priorité avec un interrupteur de formétaire, souvent trouvé sur les microphones d'appel. En variants, l'activation peut également être effectuée par le signal sur l'nitrée prioritaire déposant un niveau défini (seul). Tourner le bouton VDX dans les sens antiînkoraire règle le niveau d'entrée requis pour engager le dûking, Reglez le de manière à ce que parler clarairement dans le micron dépasse ce seuil, mais que le bruit ambiant soit ignore. Tourner le bouton VDX a fond dans le sens des aiguilles d'une montre (GEF), disactive cette fonction. Pour CPAT201/2002, l'attenuation affecte toutes les autres sources qui sont adchimées vers la même sortie que l'entrée prioritaire. Par exemple, si l'entrée A est également adchimée vers la sortie B, l'entrée A aura la priorité sur toutes les autres entités. Cependant, l'entrée E

À distance

Prise R45 pour connecter une commande de volume à distance en option par canal. Utiliser un câble standard pour connecter l'accessoire CRC-V ou connectez un potentiomètre personnalisé avec les informations de brochage. Une longueur de câble supérieure à 305 m (1000 pieds) n'est pas recommandée.

Signal de réveil

Si les amplis sont sous tension, mais ne reçoivent aucun signal d'entrée (en dessous du niveau actuel du signal) pendant 20 minutes, le système passera en mode veille pour économiser la consommation d'engre. Dès qu'un signal est détecté sur une entrée, l'appareil sont du mode veille et reprend son fonctionnement normal. Le système peut également être réveillé en court-circuitant les broches prioritaires.

Lecteur multimédia

Bluetooth – Entrez en mode Bluetooth avec une courte pression et engagez le couplage Bluetooth avec une longue pression.
USB – Entrez en mode USB avec une courte pression.
[3] DISP – active et déactive l'affichage.
Brightness – Règle la luminosité de l'écran de 1 à 4.
(2) Previous/Next – Appuyez pour avancer ou reculer dans la liste des pistes, ou maintenez enfoncée pour reculer ou avancer rapidement.
Play/Pause – lisez ou mettez en pause la piste.
Volume Up/Down - Ajustez le niveau du volume.
(3) Repeat – Appuyez pour faire défiter les options de répétition: tout répéter, répéter la piste actuelle, tout répéter avec un message toutes les 30 min, tout répéter avec un message toutes les 60 min ou répéter désactué. Uniquement disponible en mode USB.
Record - Appuyez sur pour demarrer ou arrêter l'enregistrement.

Fonctions spéciales des boutons:

Maintenez DISP pendant 1 s et appuyez sur Vol +: Affiche la version du micrologiciel.

Maintenez DISP pendant 1 s et appuyez sur Vol : Affiche le numéro de série de l'apparel.

Maintenez DISP pendant 1 s et appuyez sur Lecture/Pause: Affiche l'adresse Bluetooth.

Maintenez Repeat pendant 1 s et appuyez sur Bluetooth: Factory reset.

Fonctionnement Bluetooth

1. Appuyez sur le bouton Bluetooth pour passer en mode Bluetooth, qui est indiqué par une LED clognotant lentement.
2. En mode Bluetooth, maintenez le bouton Bluetooth enfoncé pour entrir le couplage, indiqué par un voyant clignotant rapidement.
3. Activez Bluetooth sur votre appareil et recherchez «Lab.gruppen (XXX)» dans la liste des appareils.
4. Lorsqu'un appareil a été couplé avec succès, le voyant reste allumé.
5. Utilisez les boutons de volume et de transport pour sélectionner une piste et régler le niveau.
6. Appuyez à nouveau sur le bouton Bluetooth pour désactiver Bluetooth.

Fonctionnement USB

1. connettez une d'panneau arrière
2. Appuyez sur le bouton USB pour passer en mode USB. La LED s'allumera.
3. Utilisez les boutons de volume et de transport pour sélectionner une piste et régler le niveau
4. Appuyez sur le bouton de répétition pour parcourir les options de répétition répertoriées ci-dessus. Des options existent pour lire une piste audio de message personnalisé toutes les 30 ou 60 minutes. Enregistrez la piste de messages sous «message_Limp3» dans le repertoire racine USB, et toutes les autres pistes dans un sous-dossier.
5. Consultez le chapitre Spécifications pour connaître les exigences USB minimales et les types de fichiers pris en charge.

Enregistrement

1. Connectez une clé USB au port USB sur le panneau arrière.
2. Appuyez sur le bouton REC pour passer en mode d'enregistrement, puis appuyez à nouveau sur REC pour commencer l'enregistrement.
3. Appuyez à nouveau sur le bouton REC pour arrêter l'enregistrement et revenir au menu précédent. L'audio enregistré est sauvegarde au format .mp3 dans le dossier «Record» sur la clé USB.

Mise à jour du firmware

1. Téléchargez le fichier du micrologiciel sur labgruppen.com.
2. Enregistrez le fichier dans le répertoire racme d'une clé USB.
3. Connectez le lecteur flash au port USB sur le panneau artière.
4. En veille forces, maintenez enloncés les boutons Bluetooth et USB pendant 3 s avant d'appuyer sur le bouton d'alimentation.
5. Retlachez les boutons Bluetooth et USB lorsque l'appareil est allumé en mode de mise à jour du micrologiciel.
6. Une fois qu'un fichier de micrologiciel est détecté, la mise à jour du micrologiciel démarre automatiquement.
