Type de produit	Boîtier d'ordinateur (unité centrale) milieu de tour
Marque	MSI
Modèle	MPG Gungnir 300R Airflow
Couleur	Noir
Matériau	Acier 0,8 mm, verre trempé 3 mm (panneau latéral), maille métallique perforée + ABS (panneau avant)
Ventilateurs inclus	3x 120 mm ARGB PWM à l'avant, 1x 120 mm ARGB PWM à l'arrière
Support GPU	Préinstallé, ajustable en 5 positions
Hauteur max du refroidisseur CPU	170 mm
Longueur max GPU (horizontal)	360 mm (support GPU en position avant droite) / 340 mm (support en position arrière droite)
Largeur max GPU	142 mm (horizontal) / 150 mm (vertical)
Épaisseur max GPU	80 mm
Formats carte mère supportés	ATX, Micro-ATX, Mini-ITX
Baies de stockage	4 (jusqu'à 8 avec accessoires)
Filtres à poussière	Haut : magnétique, Côté : magnétique, Bas : plastique extractible
Connectique façade	USB 3.2 Gen 2 Type-C, USB 3.2 Gen 1 Type-A, prise audio combo
Alimentation supportée	Alimentation ATX jusqu'à 200 mm de longueur
Compatibilité radiateurs	Avant : 360 mm, Haut : 360 mm, Arrière : 140 mm
Accessoires inclus	Tournevis en L, attaches de câble, vis diverses, support GPU vertical (2x ventilateurs 6015 pour 300P, optionnel pour 300R)

FOIRE AUX QUESTIONS - MPG Gungnir 300R Airflow MSI

Comment installer la carte mère dans le boîtier MSI MPG Gungnir 300R Airflow ?

Retirez les panneaux latéraux, puis placez la carte mère sur les entretoises correspondant à son format (ATX, Micro-ATX ou Mini-ITX). Fixez-la à l'aide des vis M3 5 mm fournies. Assurez-vous que le panneau d'E/S arrière est aligné avec l'ouverture du boîtier.

Quelle est la longueur maximale de la carte graphique compatible ?

La longueur maximale dépend de la position du support GPU. En horizontal avec le support à l'avant droit, vous pouvez installer une carte graphique jusqu'à 360 mm (300R) ou 338 mm (300P). Avec le support à l'arrière droit, la limite est de 340 mm (300R) ou 338 mm (300P).

Comment contrôler l'éclairage RGB des ventilateurs ?

Le boîtier est équipé d'un bouton interrupteur LED sur le panneau avant. Appuyez dessus pour parcourir les effets prédéfinis : rouge, bleu, jaune, vert, cyan, orange, violet et blanc continus. Pour un contrôle avancé, connectez le ruban LED RGB à une carte mère compatible via le câble inclus et utilisez le logiciel MSI Center.

Puis-je installer un radiateur de watercooling de 360 mm en haut du boîtier ?

Oui, le panneau supérieur peut accueillir un radiateur de 360 mm. Notez que le panneau supérieur n'est pas amovible, mais il est conçu pour optimiser le flux d'air. Vous devrez peut-être ajuster l'emplacement du support GPU pour libérer de l'espace.

Comment nettoyer le filtre à poussière du boîtier ?

Les filtres à poussière sont situés en haut (magnétique, amovible), sur le côté (magnétique) et en bas (plastique extractible). Retirez-les délicatement et nettoyez-les avec un chiffon doux ou de l'air comprimé. Le panneau avant en maille métallique perforée se nettoie également facilement sans outil.

Le boîtier supporte-t-il l'installation verticale de la carte graphique ?

Oui, le boîtier permet une installation verticale à l'aide d'un support GPU vertical (vendu séparément pour le 300R, inclus en standard dans la série 300P). Utilisez les 4 slots d'extension verticaux et fixez la carte avec les vis appropriées. Notez que la largeur maximale du GPU en vertical est de 150 mm.

Quelle est l'épaisseur de l'acier utilisé pour le châssis ?

Le châssis est en acier d'une épaisseur de 0,8 mm, offrant une bonne rigidité tout en maintenant un poids raisonnable.

Comment retirer le support GPU pour installer une longue carte graphique ?

Le support GPU est préinstallé et peut être retiré en dévissant les vis qui le maintiennent. Consultez la section 'Retrait du support GPU' du manuel pour plus de détails. Une fois retiré, vous bénéficierez de plus d'espace pour les cartes graphiques longues.

Quels types de vis sont fournis avec le boîtier ?

Le boîtier inclut plusieurs types de vis : M3 5 mm (carte mère, SSD, câble d'extension PCIe), #6-32 6 mm (alimentation et disque dur), #6-32 7,5 mm (radiateur), #6-32 30 mm (ventilateur de radiateur), ainsi que des attaches de câble et un tournevis en forme de L.

Comment connecter le panneau de contrôle (Power, Reset, LED) à la carte mère ?

Localisez les câbles du panneau avant (Power SW, Reset SW, HDD LED, Power LED) et branchez-les sur les broches correspondantes de la carte mère (consultez le manuel de la carte mère pour le brochage). Le boîtier dispose également d'un câble pour le ruban LED RGB adressable à connecter au connecteur JRAINBOW/JLED de la carte mère, en respectant la polarité et sans dépasser 156 LEDs.

MODE D'EMPLOI MPG Gungnir 300R Airflow MSI

Caractéristiques ....4

Accessoires (300R) 7

Accessoires (300P) 8

Caractéristiques du boîtier (300R) 9

Caractéristiques du boîtier (300P)....10

Vue de face et de côté....11

E/S et Boutons....12

Retrait des panneaux latéraux....13

Retrait du panneau avant ....14

Retrait du support GPU ....15

Retrait du couvercle de câble....16

Installation de la carte mère ....17

Installation horizontale de la carte graphique....18

Installation verticale de la carte graphique (1)....19

Installation verticale de la carte graphique (2)....20

Installation du SSD 21

Installation du disque dur....22

Installation du bloc d'alimentation....23

Connexion E/S du panneau supérieur....24

Connexion du panneau de contrôle....25

Limitation de la carte graphique....27

Installation du support GPU 28

Position du support GPU 29

Ajustement du support GPU....30

Retrait du bras de support GPU ....31

Compatibilité et configuration du ventilateur 32

Compatibilité et configuration du radiateur....33

Informations générales 34

Caractéristiques

Comparaison des principales différences

Nom de produit	MPG GUNGNIR 300R AIR FLOW	MPG GUNGNIR 300R AIR FLOW WHITE	MPG GUNGNIR 300P AIR FLOW	MPG GUNGNIR 300P AIR FLOW LITE
Couleur	Noir	Blanc	Noir	Noir
Configuration du ventilateur	Avant : 3 x ventilateurs ARGB PWM de 120 mmArrière : 1 x ventilateur ARGB PWM de 120 mm	Avant : 3 x ventilateurs ARGB PWM de 120 mmArrière : 1 x ventilateur ARGB PWM de 120 mm	Avant : 3 x ventilateurs PWM de 120 mm (non-ARGB)Arrière : 1 x ventilateur PWM de 120 mm (non-ARGB)	Avant : 3 x ventilateurs PWM de 120 mm (non-ARGB)Arrière : 1 x ventilateur PWM de 120 mm (non-ARGB)
Bouton interrupteur LED	Oui	Oui	Non	Non
Support GPU	Préinstallé	Préinstallé	Inclus dans l'effet	Inclus dans l'effet

Ventilateurs de refroidissement supportés

Haut	3 x 120 mm ou 2 x 140 mm
Avant	3 x 120 mm ou 3 x 140 mm
Arrière	1 x 120/140 mm
Couvercle du bloc d'alimentation	2 x 120 mm
Couvercle de câble	1 x 80 m.m* / 1 x 120 mm* Un ventilateur de 80 mme est préinstallé dans la série 300P.
Support GPU vertical	2 x 60 m.m** (épaisseur : 15 mm)** Préinstallé dans la série 300P.

Slots d'extension

Support GPU horizontal	7 slots
Support GPU vertical	4 slots et équipé de 2 ventilateurs 6015* * Les ventilateurs 6015 sont optionnels pour 300R et présent installés dans 300P.

Baies de stockage

4 (jusqu'à 8)*

Espace du châssis

Refroidisseur de processur	170 mm
Longueur du GPU	Série 300R :360 mm (Support GPU installé à l'avant droit)340 mm (Support GPU installé à l'arrière droit)Série 300P :338 mm (Support GPU installé à l'avant ou à l'arrière droit)
Largeur du GPU	142 mm (Installé horizontalement)150 mm (Installé verticalement)
Épaisseur du GPU 80 mm
Radiateur Avant : 360 mm, Haut : 360 mm, Arrière: 140 mm
Bloc d'alimentation 200 mm

Matériaux

Épaisseur de l'acier 0,8 mm
Verre trempé 3 mm
Panneau avant*	Maille métallique perforée + ABS* Amovable pour un nettoyage facile, avec des trous de maille de ∅1 mm qui ne nécessitent pas de filtre à poussière.
Panneau supérieur**	Métal** Non amovible pour optimiser le flux d'air.
Filtre à poussière	Haut : Filtre magnétiqueCôté : Filtre magnétiqueBas : Filtre plastique extractible

Accessoires (300R)

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x10	Gestion des câbles
		Tournevis en forme de L x1	Fixer la carte graphique et le support vertical
[AY2K]	[3TOZ]	Vis M3 5 mm x35	Carte mère /SSD / Câble d'extension PCIe
[A0TY]		Vis #6-32 6 mm x4	Fixer le bloc d'alimentation
		Vis #6-32 6 mm x4	Fixer le disque dur
		Vis #6-32 7,5 mm x8	Fixer le radiateur de refroidissement liquide
		Vis #6-32 30 mm x12	Fixer le ventilateur de radiateur de refroidissement liquide

Accessoires (300P)

Élément		Nom / Quantité	Utilisé pour
		Attaches de câble x10	Gestion des câbles
		Tournevis en forme de L x1	Fixer la carte graphique et le support vertical
[2020]	[0Z58]	Vis M3 5 mm x35	Carte mère /SSD / Câble d'extension PCIe
	[SC6C]	Vis #6-32 6 mm x4	Fixer le bloc d'alimentation
		Vis #6-32 6 mm x4	Fixer le disque dur
		Vis #6-32 7,5 mm x8	Fixer le radiateur de refroidissement liquide
		Vis #6-32 30 mm	Fixer le ventilateur de radiateur de

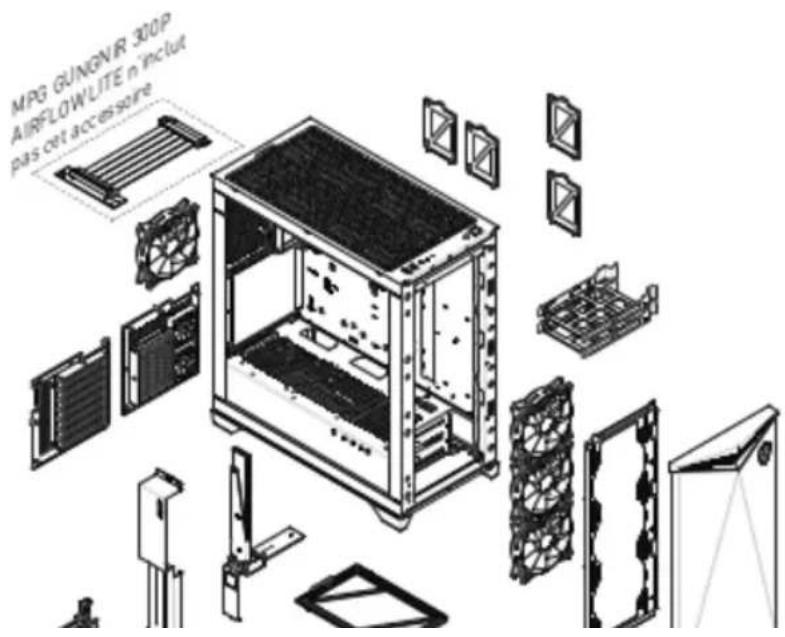

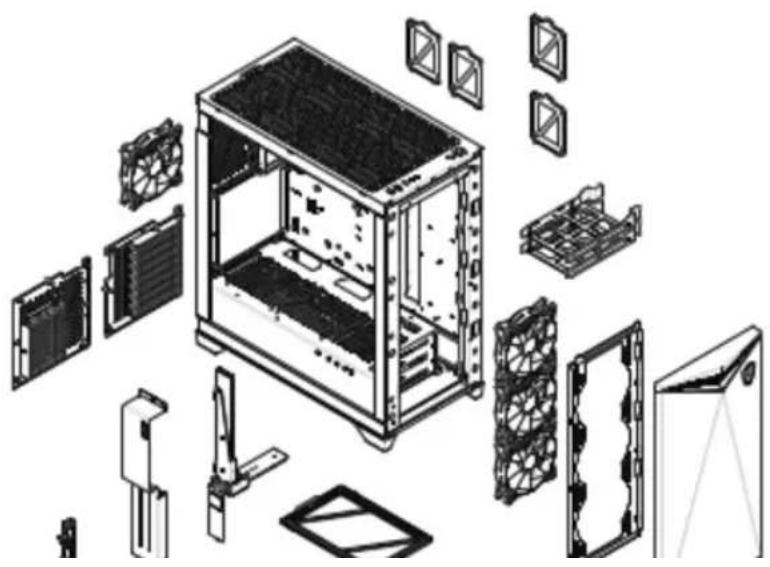

Caractéristiques du boîtier (300R)

Caractéristiques du boîtier (300P)

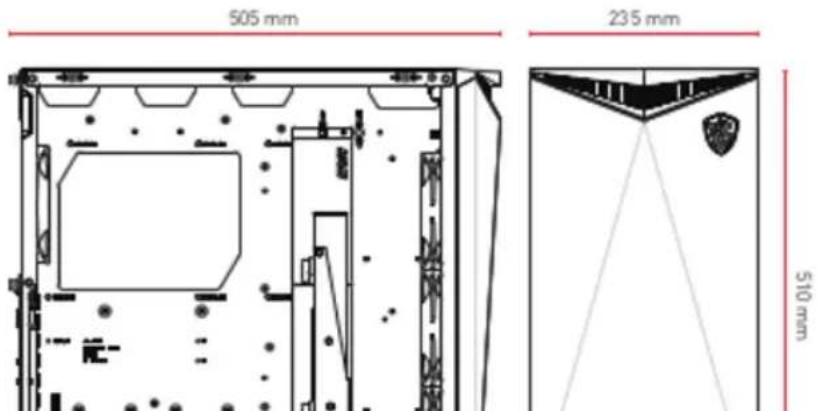

Vue de face et de côté

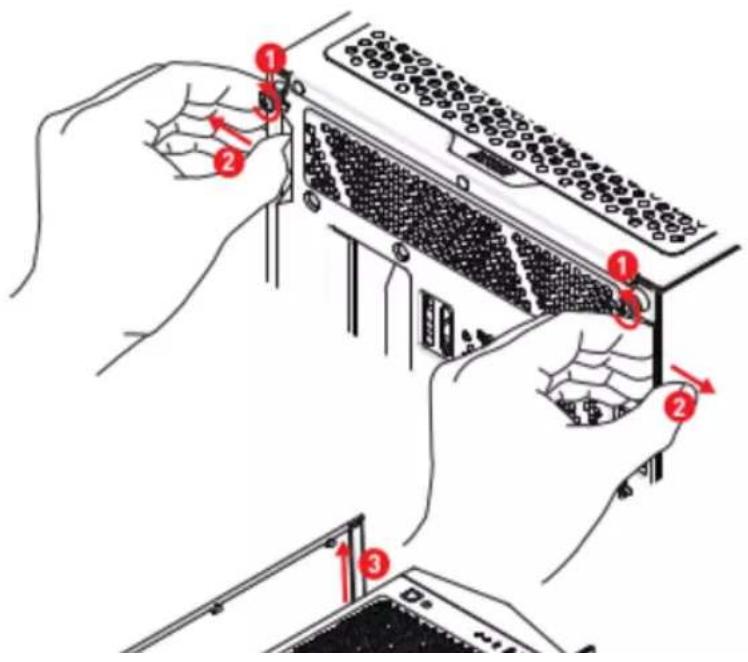

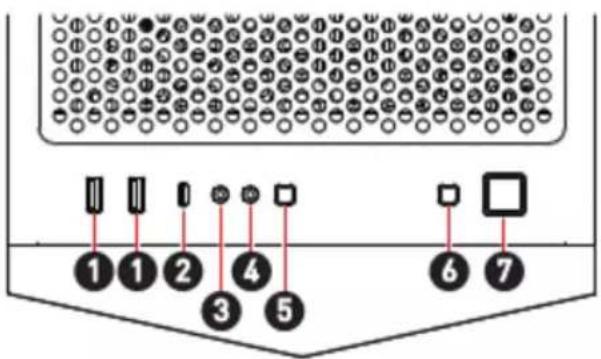

E/S et Boutons

Retrait des panneaux latéraux

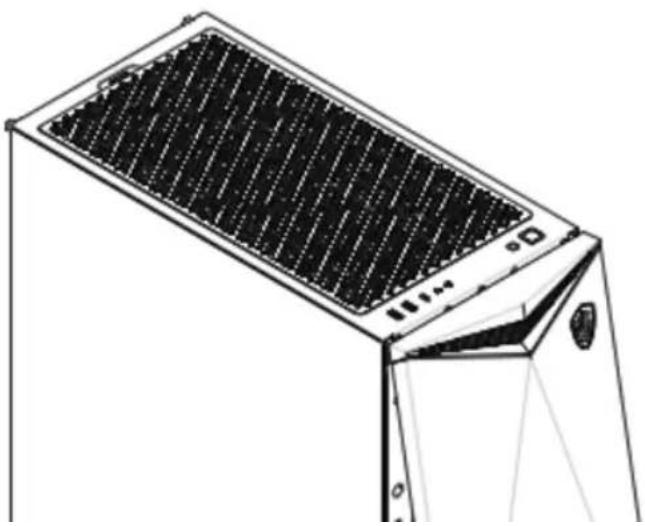

Retrait du panneau avant

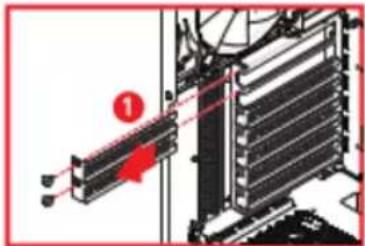

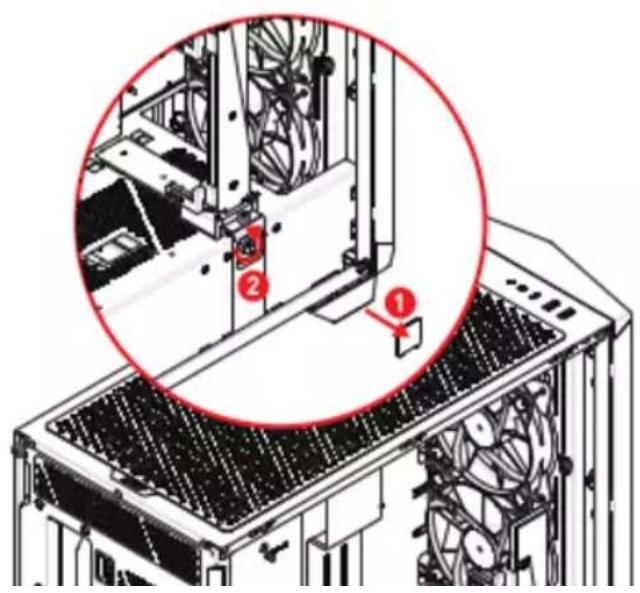

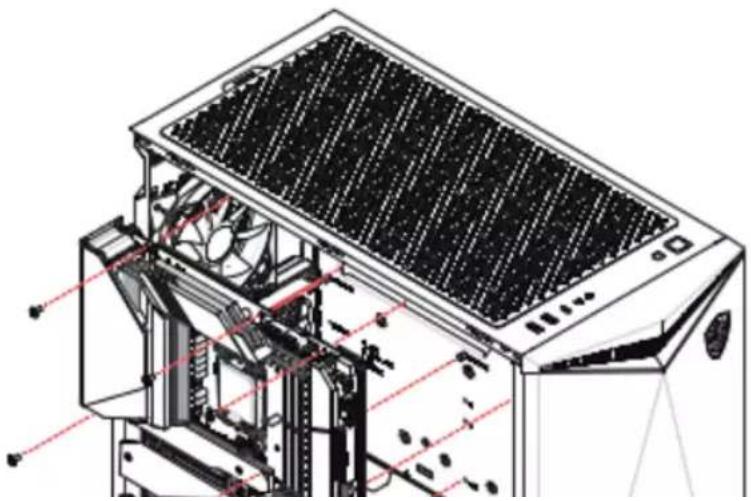

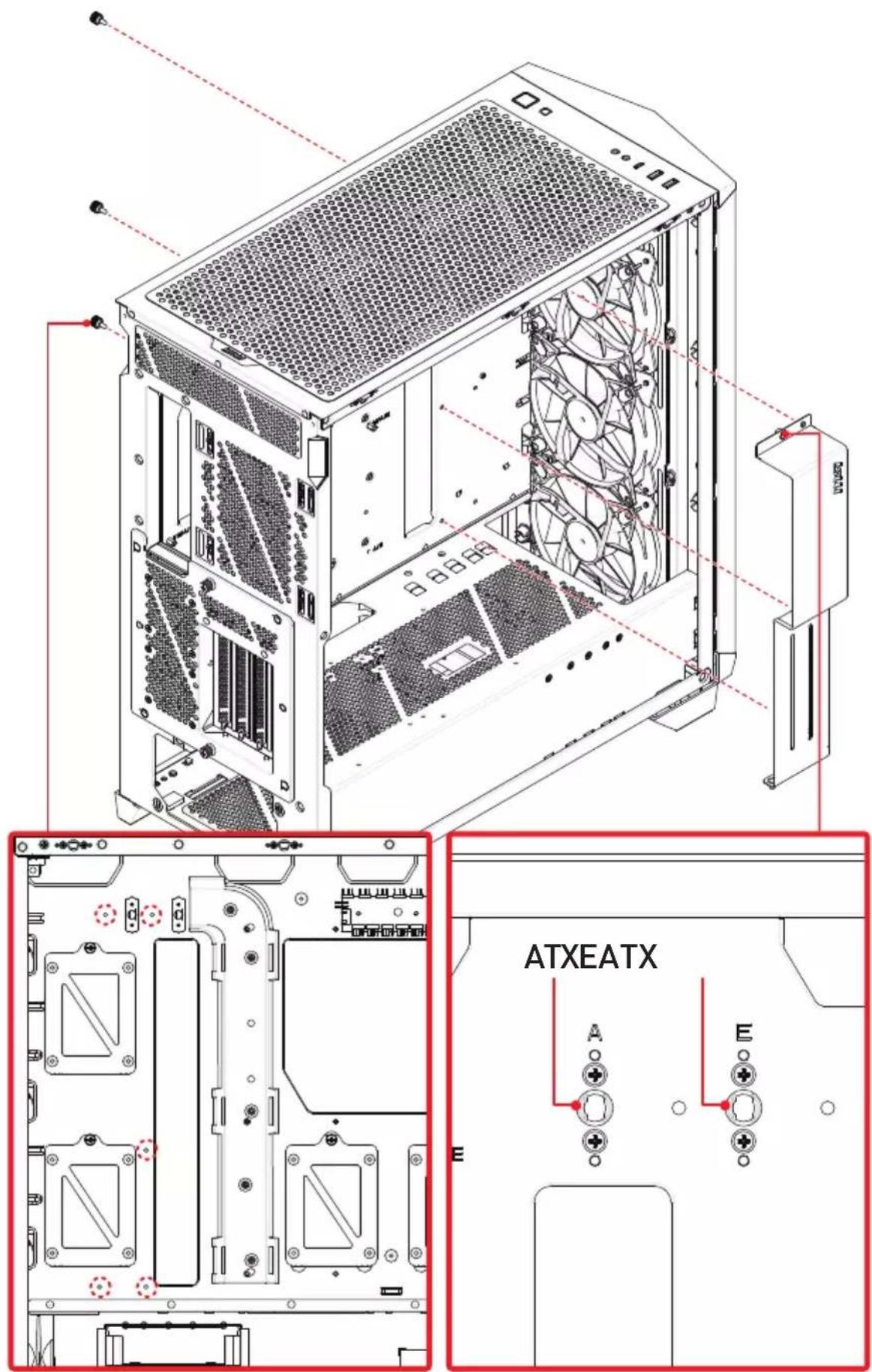

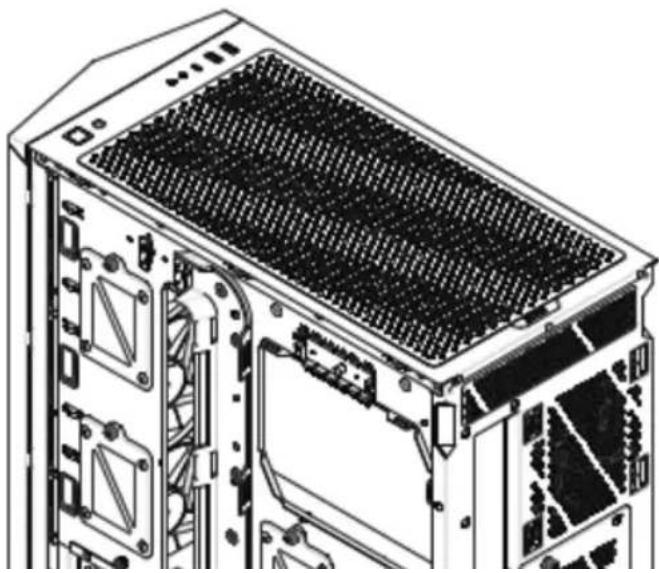

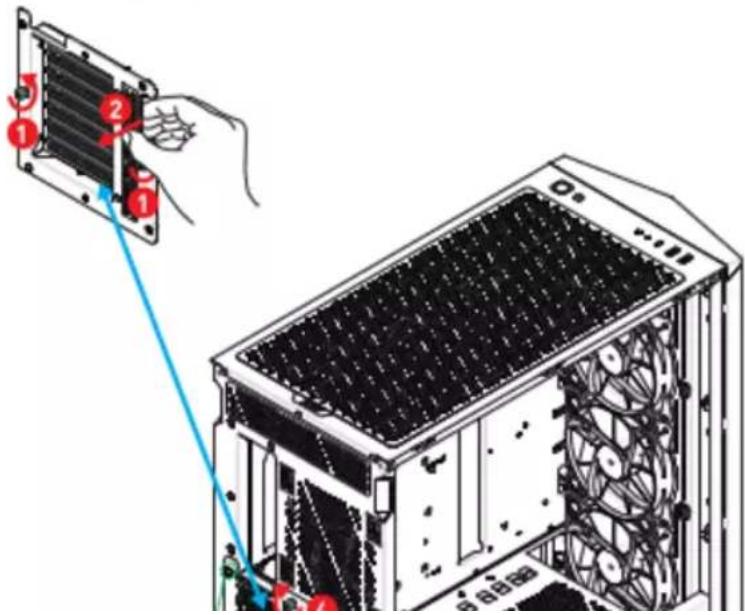

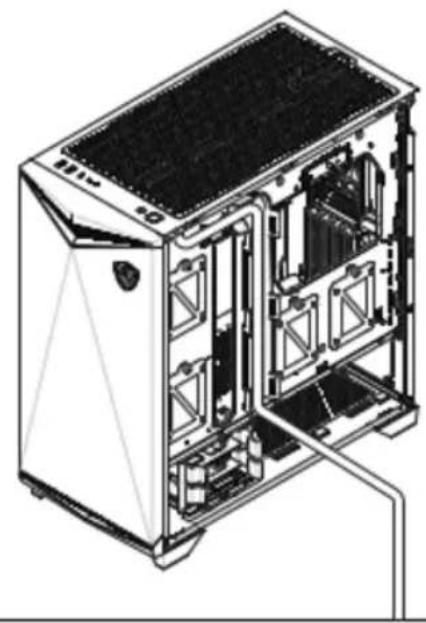

Retrait du support GPU

Retrait du couvercle de câble

Installation de la carte mère

Installation horizontale de la carte graphique

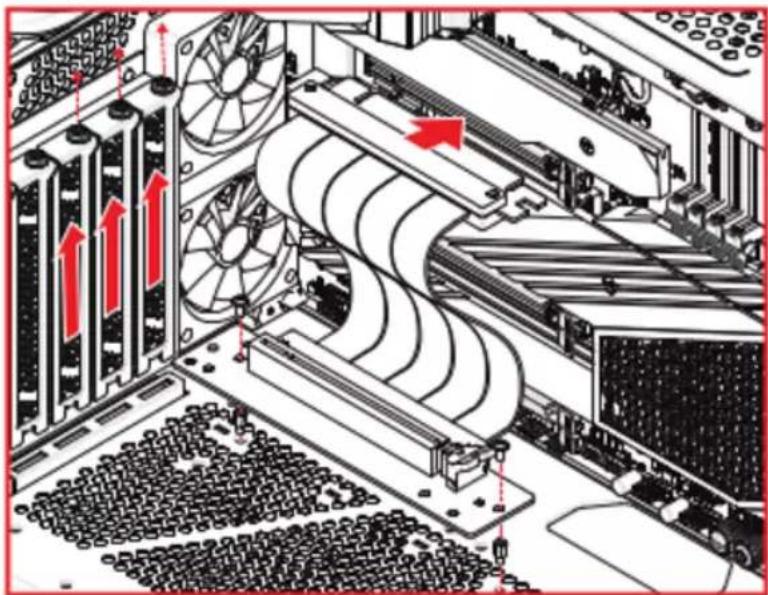

Installation verticale de la carte graphique (1)

Installation verticale de la carte graphique (2)

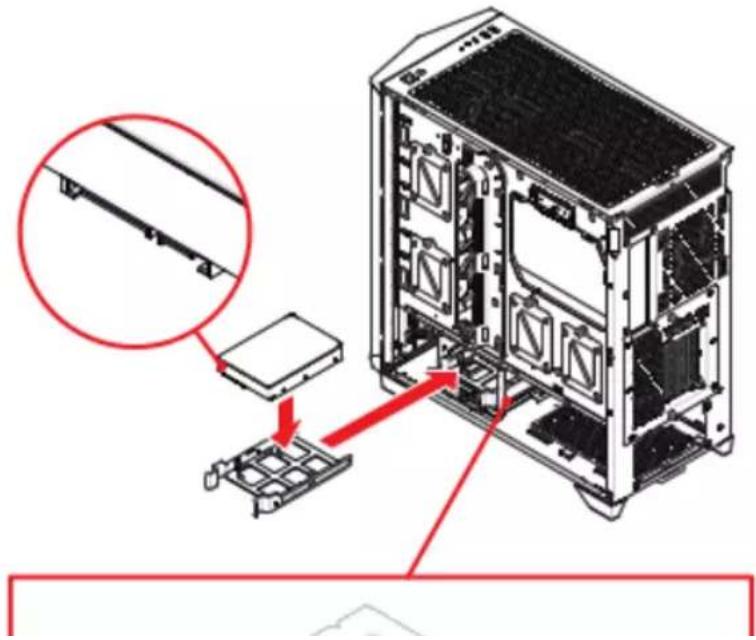

Installation du disque dur

Installation du bloc d'alimentation

Connexion E/S du panneau supérieur

Connexion du panneau de contrôle

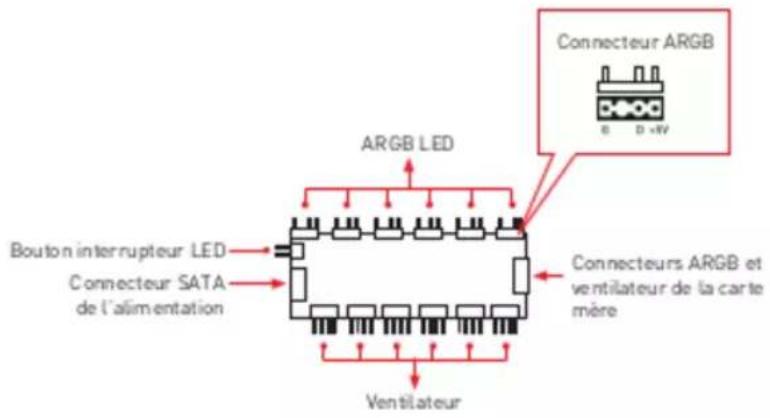

Connexion du ruban LED RGB adressable

IMPORTANT

• Avant d'installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Support jusqu'à 156 LED. Le dépassement de cette limite peut entraîner une surchauffe, des couleurs anormales ou des dysfonctionnements.
• Compatible uniquement avec les ventilateurs PWM à 4 broches.
• Assurez-vous que tous les câbles sont correctement connectés avant d'allumer l'appare il.

Séquence d'effet LED

Après avoir appuyé sur le bouton interrupteur LED, la séquence d'effet LED est la suivante :

1	Rouge continu
2	Bleu continu
3	Jaune continu
4	Vert continu
5	Cyan continu
6	Orange continu
7	Violet continu
8	Blanc continu

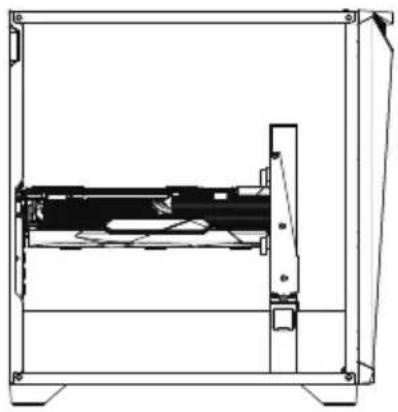

Limitation de la carte graphique

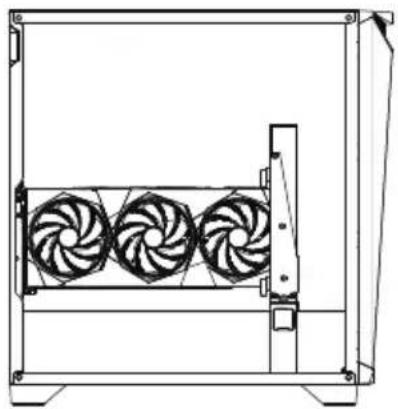

GPU horizontal et support GPU installé à l'avant droit

• Longueur du GPU :
  • Maximum jusqu'à 360 mm (300R)
  • Maximum jusqu'à 338 mm (300P)
  • Largeur du GPU (horizontal) : Maximum jusqu'à 142 mm
• Épaisseur du GPU : Maximum jusqu'à 80 mm

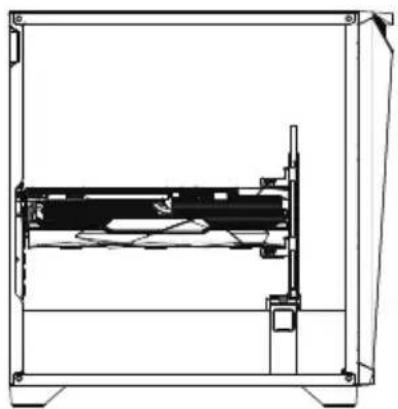

GPU vertical et support GPU installé à l'avant droit

• Longueur du GPU :
  • Maximum jusqu'à 360 mm (300R)
  • Maximum jusqu'à 338 mm (300P)
  • Largeur du GPU (vertical) : Maximum jusqu'à 150 mm
• Épaisseur du GPU : Maximum jusqu'à 80 mm

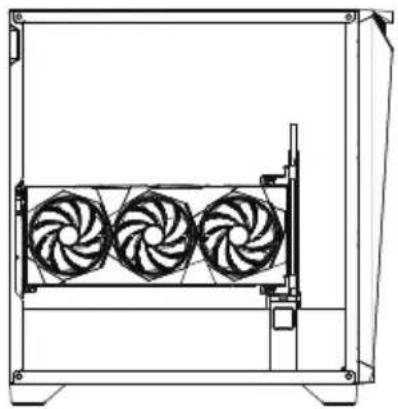

GPU horizontal et support GPU installé à l'arrière droit

• Longueur du GPU :
  • Maximum jusqu'à 340 mm (300R)
  • Maximum jusqu'à 338 mm (300P)
  • Largeur du GPU (horizontal) : Maximum jusqu'à 142 mm
• Épaisseur du GPU : Maximum jusqu'à 80 mm

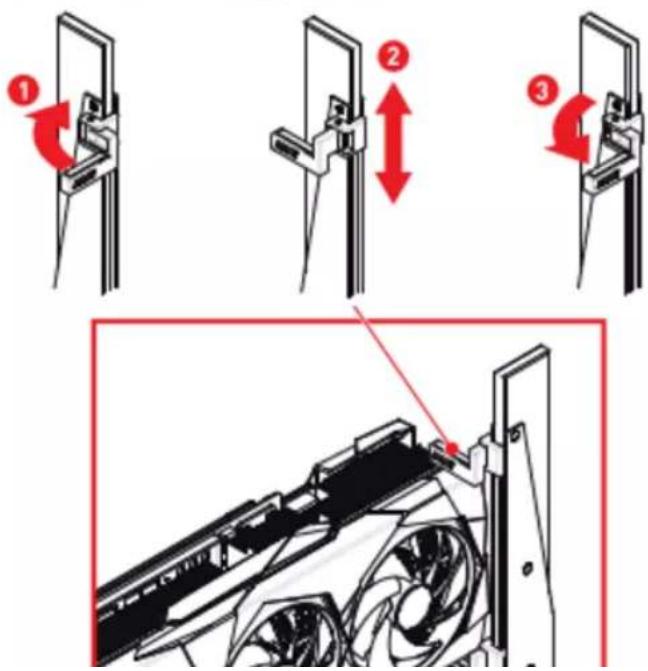

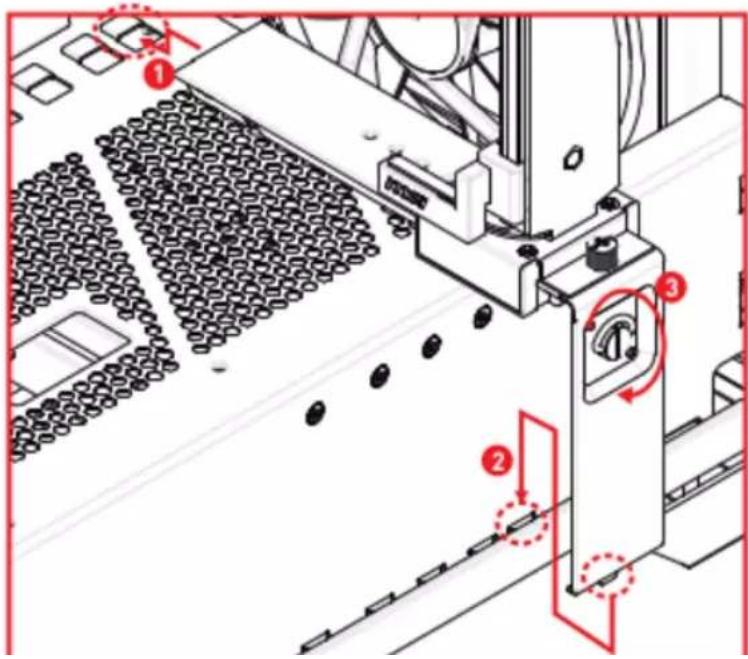

GPU vertical et support GPU installé à l'arrière droit

• Longueur du GPU :
  • Maximum jusqu'à 340 mm (300R)
  • Maximum jusqu'à 338 mm (300P)
  • Largeur du GPU (vertical) : Maximum jusqu'à 150 mm
• Épaisseur du GPU : Maximum jusqu'à 80 mm

Installation du support GPU

Position du support GPU Longueur maximale du GPU
Position 1 Inférieur à 340 mm
Position 2 Inférieur à 330 mm
Position 3 Inférieur à 310 mm
Position 4 Inférieur à 290 mm
Position 5 Inférieur à 265 mm

Ajustement du support GPU

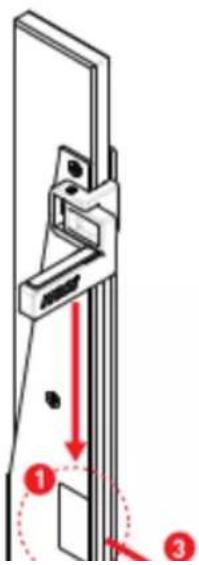

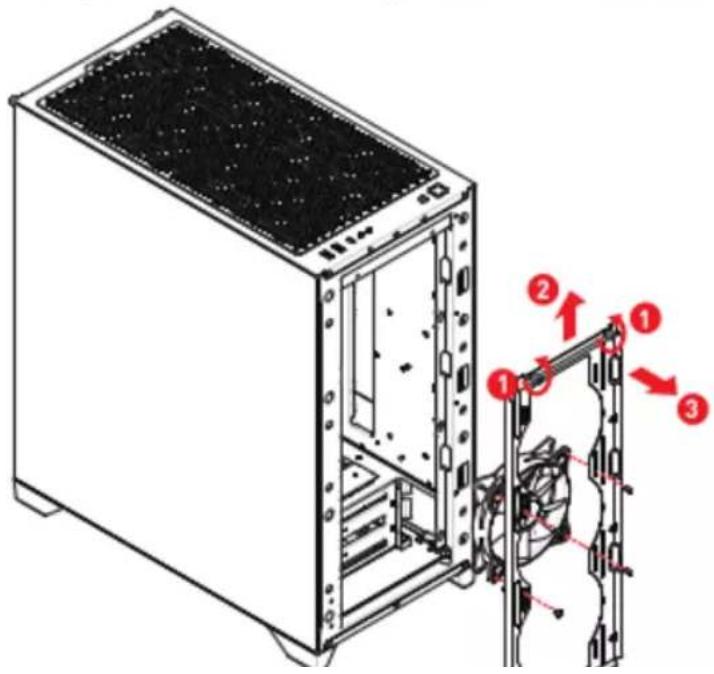

Retrait du bras de support GPU

Compatibilité et configuration du ventilateur

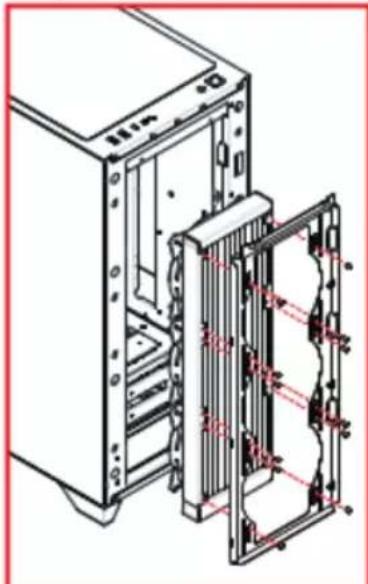

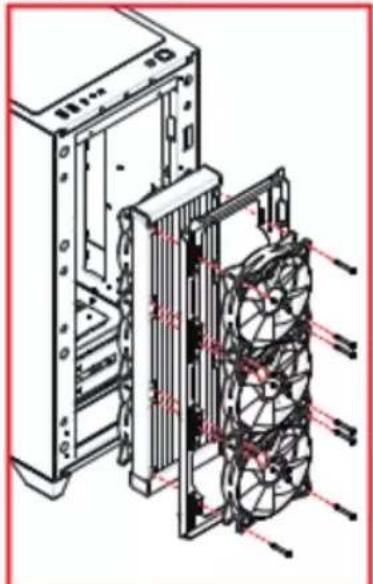

Compatibilité et configuration du radiateur

Configuration du radiateur 360 mm

Configuration du radiateur Push-Pull

Informations générales

Avis de copyright et marques

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés.

Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou implicitement. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

Tous les textes, images, illustrations et autres contenus de ce manuel sont la propriété de MSI. Aucune partie de ce manuel ne peut être reproduite, distribuée ou utilisée sous quelque forme que ce soit sans l'autorisation écrite de MSI.

Révision

• Version 1.0, 07/2023. Première édition.
