GDSH4715AF - Machine à laver FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Machine à laver
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Programmes de lavage	Économie, Rapide, Coton, Synthétique, Lavage à la main
Dimensions (L x P x H)	60 x 55 x 85 cm
Panneau de contrôle	Écran LED avec boutons de sélection
Consommation d'eau	45 litres par cycle
Poids	70 kg
Système de sécurité	Protection anti-débordement, verrouillage enfant
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour
Garantie	2 ans

FOIRE AUX QUESTIONS - GDSH4715AF FRIGIDAIRE

La machine à laver ne démarre pas, que faire ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé et que le bouton de démarrage est enfoncé.

Pourquoi ma machine à laver est bruyante pendant le cycle ?

Un bruit excessif peut être causé par une charge déséquilibrée. Essayez de redistribuer le linge uniformément dans le tambour. Si le bruit persiste, vérifiez si des objets étrangers sont coincés dans le tambour.

La machine à laver fuit, que dois-je vérifier ?

Examinez les tuyaux d'arrivée d'eau pour détecter des fuites. Vérifiez également le joint de porte et le filtre pour vous assurer qu'ils ne sont pas obstrués ou endommagés.

Comment nettoyer le filtre de ma machine à laver ?

Pour nettoyer le filtre, débranchez la machine, ouvrez le panneau d'accès au filtre, retirez le filtre et rincez-le sous l'eau courante. Assurez-vous de retirer toute peluche ou débris.

Pourquoi l'eau ne s'écoule-t-elle pas de ma machine à laver ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que la pompe de vidange fonctionne correctement et qu'aucun objet ne bloque son fonctionnement.

Quel type de détergent dois-je utiliser avec ma machine à laver ?

Utilisez un détergent conçu pour les machines à laver, de préférence un détergent liquide. Évitez d'utiliser trop de détergent pour éviter des résidus.

Comment réinitialiser ma machine à laver Frigidaire ?

Pour réinitialiser votre machine, débranchez-la pendant 5 minutes, puis rebranchez-la. Cela réinitialisera les paramètres de la machine.

Pourquoi l'affichage de ma machine à laver clignote ?

Un affichage clignotant peut indiquer une erreur ou un problème avec le cycle. Consultez le manuel utilisateur pour le code d'erreur spécifique et suivez les recommandations.

Comment régler la température de l'eau pour le lavage ?

Vous pouvez régler la température de l'eau via le panneau de commande. Choisissez entre froid, tiède ou chaud selon le type de tissu que vous lavez.

Y a-t-il une garantie pour ma machine à laver ?

Oui, la machine à laver Frigidaire GDSH4715AF est généralement couverte par une garantie limitée de 1 an. Vérifiez les documents fournis avec votre appareil pour plus de détails.

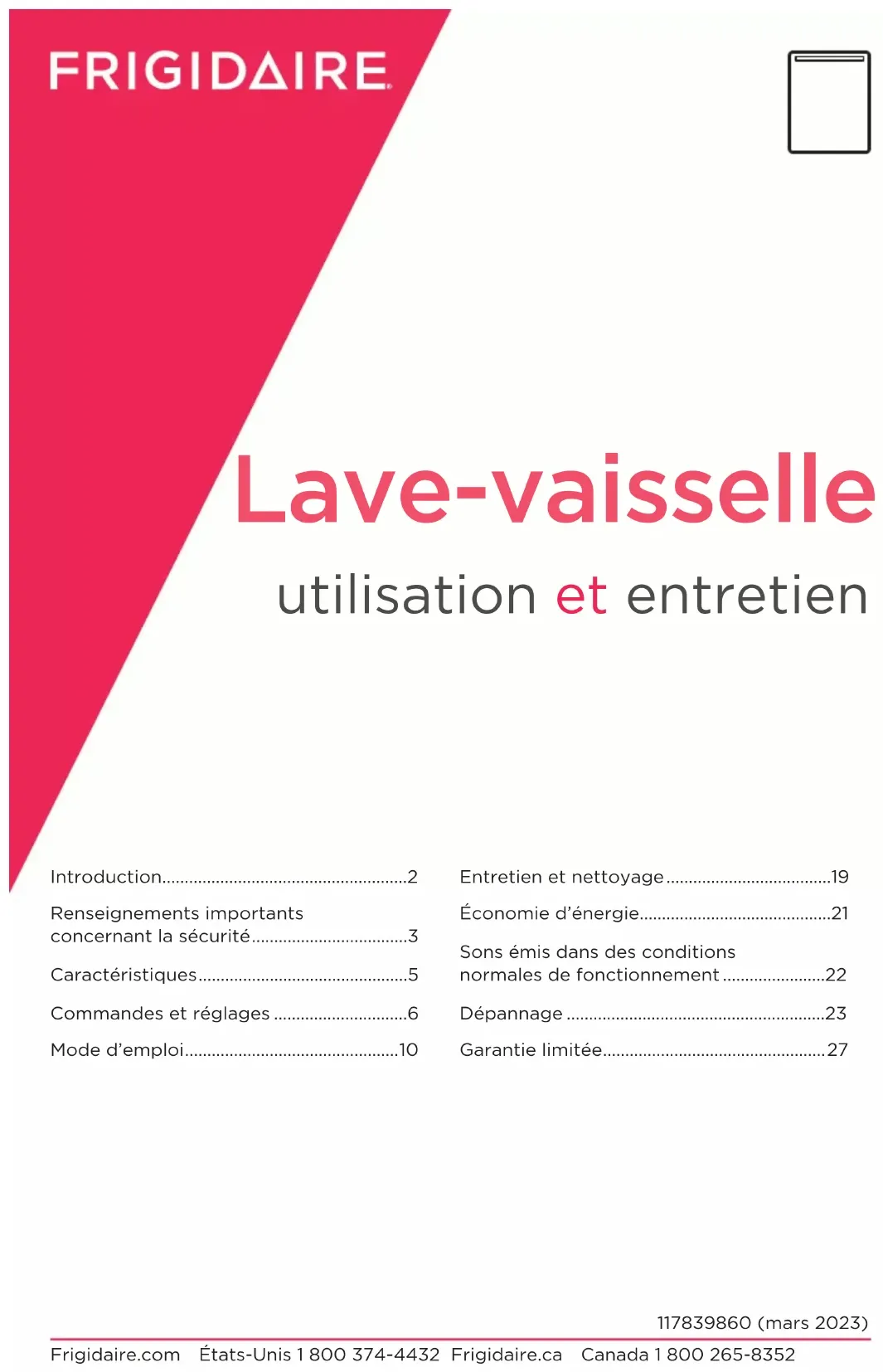

MODE D'EMPLOI GDSH4715AF FRIGIDAIRE

• Frigidaire.com États-Unis 1800374-4432 Frigidaire.ca Canada 1800265-8352 Lave-vaisselle utilisation et entretien 117839860 (mars2023) Introduction p. 2
• Renseignements importants concernant la sécurité p. 3
• Caractéristiques p. 5
• Commandes et réglages p. 6
• Mode d’emploi p. 10
• Entretien et nettoyage p. 19
• Économie d’énergie p. 21
• Sons émis dans des conditions normales de fonctionnement p. 22
• Dépannage p. 23
• Garantie limitée INTRODUCTION Bienvenue dans notre famille Merci d’avoir rapporté un Frigidaire chez vous! Nous considérons votre achat comme le début d’une longue collaboration.Ce manuel est votre ressource pour l’utilisation et l’entretien de votre produit. Veuillez le lire avant d’utiliser votre appareil. Gardez-le à portée de main pour une consultation rapide. Si quelque chose ne semble pas correct, la section «Dépannage» vous aidera à résoudre les problèmes courants.Des FAQ, des conseils et des vidéos utiles, des produits de nettoyage et des accessoires pour la cuisine et la maison sont disponibles sur www.frigidaire.com.Nous sommes ici pour vous! Visitez notre site Web, clavardez avec un agent ou appelez-nous si vous avez besoin d’aide. Nous pourrions vous aider à éviter une intervention de service. Si vous avez besoin d’une intervention, nous pouvons la préparer pour vous.Ocialisons les choses! Assurez-vous d’enregistrer votre produit. Gardez les renseignements sur votre produit ici pour qu’il soit facile de les retrouver.Numéro de modèleNuméro de sérieDate d’achat p. 272

REMARQUE Pourquoi les unités écoénergétiques exécutent de longs cycles: Plusieurs facteurs sont importants pour laver la vaisselle. La consommation d’énergie du lave-vaisselle a été réduite en appliquant plus de facteurs qui ne consomment pas autant d’énergie et moins de facteurs qui en consomment davantage. Par conséquent, vous remarquerez que les cycles de lavage prennent plus de temps.

REMARQUE Tous les cycles et les options ne sont pas oerts pour tous les modèles.

REMARQUE Le lave-vaisselle est programmé pour mémoriser votre dernier cycle afin que vous n’ayez pas à le réinitialiser chaque fois. Pour démarrer le lave-vaisselle en utilisant le même cycle et les mêmes options sélectionnés lors du lavage précédent, appuyez simplement sur la touche START (DÉMARRER).

REMARQUE Renseignements très importants–À lire avant d’utiliser votre lave-vaisselle!Sons de fonctionnement normauxCe lave-vaisselle ne ressemble pas à la plupart des lave-vaisselle:IL EST PLUSSILENCIEUX.Votre lave-vaisselle, doté du système de lavage direct utilise des moteurs écoénergétiques pour les étapes de lavage et de drainage du cycle que vous sélectionnez. Chaque cycle comporte une série de remplissages d’eau et de drainage pour le lavage et le rinçage des plats. À mesure que chaque cycle commence, vous pourriez ou non entendre le bruit du moteur de drainage. Le prochain bruit que vous entendrez sera celui des éclaboussures de l’eau qui entre dans la cuve.VEUILLEZ NOTER QUE: Si vous comparez ce lave-vaisselle aux modèles précédents, vous pourriez être surpris de ce que vous n’entendez PAS.

REMARQUE Les filtres devront être nettoyés pour maximiser les performances de lavage pendant la durée de vie de votre lave-vaisselle. Consultez la section «Fréquence recommandée pour nettoyer vos filtres» pour un calendrier de nettoyage.3 RENSEIGNEMENTS IMPORTANTS

CONCERNANT LA SÉCURITÉ

AVERTISSEMENT Lorsque vous utilisez votre lave-vaisselle, suivez les précautions de base, y compris les suivantes: Pour votre sécurité

• Utilisez votre lave-vaisselle uniquement comme indiqué dans ce manuel d’utilisation et d’entretien.

• Ce manuel ne couvre pas toutes les conditions et situations possibles qui peuvent survenir. Faites preuve de bon sens et de prudence lors de l’installation, du fonctionnement et de l’entretien de tout appareil.

• Les lave-vaisselle résidentiels certifiés NSF ne sont pas destinés aux établissements alimentaires agréés.

• LE LAVE-VAISSELLE DOIT ÊTRE MIS À LA TERRE. Cet appareil doit être raccordé à un métal de mise à la terre, un système de câblage permanent ou un conducteur de mise à la terre de l’équipement qui doivent être acheminés avec les conducteurs du circuit et connectés à la borne ou au fil de mise à la terre de l’équipement de cet appareil. Consultez les instructions d’installation pour plus de détails.

• Ce lave-vaisselle est conçu pour fonctionner avec le courant régulier d’une maison (120V, 60Hz). Utilisez un circuit muni d’un fusible ou d’un disjoncteur de 15ampères. Utilisez un fusible de 20ampères si le lave- vaisselle est connecté à un broyeur d’aliments.

• Ne faites pas fonctionner le lave- vaisselle à moins que tous les panneaux prémontés soient à leur place.

• Éloignez les jeunes enfants et les nourrissons du lave-vaisselle lorsque ce dernier fonctionne.

• Ne laissez pas les enfants abuser de la porte ou des paniers d’un lave- vaisselle ou encore s’asseoir, se tenir debout ou jouer sur ces derniers.

• Pour réduire le risque de blessure, ne laissez pas les enfants jouer dans ou sur le lave-vaisselle.

• Utilisez uniquement des détergents et des agents de rinçage recommandés pour l’utilisation dans un lave-vaisselle.

• Conservez le détergent pour lave- vaisselle et les produits de rinçage hors de portée des enfants.

• Si l’eau du lave-vaisselle ne se vide pas dans un broyeur d’aliments, assurez-vous que le broyeur est complètement vide avant de faire fonctionner le lave-vaisselle.

• Ne lavez pas d’articles en plastique à moins d’indication: «Va au lave- vaisselle» ou l’équivalent. Vérifiez les recommandations auprès du fabricant, si elles ne sont pas inscrites. Si la mention «Va au lave-vaisselle» n’est pas inscrite sur l’article, il peut fondre et créer un risque d’incendie.

• Lors du chargement d’articles à laver:

• Placez les objets et couteaux tranchants de manière à ce qu’ils ne risquent pas d’endommager le joint de la porte ou la cuve.

• Chargez les objets tranchants et les couteaux avec les manches vers le haut pour réduire le risque de blessures causées par des coupures.

• Ne modifiez pas les commandes.

• Faites attention en déchargeant la vaisselle lorsque l’option SANITIZE (DÉSINFECTER) a été sélectionnée. Le contenu peut être chaud au toucher immédiatement après la fin du cycle.

• Dans certaines conditions, l’hydrogène gazeux peut être produit dans un système à eau chaude qui n’a pas été utilisé pendant 2 semaines ou plus. LE GAZ D’HYDROGÈNE EST EXPLOSIF. Si le système à eau chaude n’a pas été utilisé pendant une telle période, avant d’utiliser le lave-vaisselle, allumez tous les robinets d’eau chaude et laissez couler l’eau pendant plusieurs minutes. Cela libérera tout gaz d’hydrogène accumulé. LE GAZ D’HYDROGÈNE EST INFLAMMABLE. Ne fumez pas ou n’utilisez pas de flamme nue pendant cette période.

• NE PAS entreposer ou utiliser des matières combustibles, de l’essence ou d’autres vapeurs inflammables à proximité de cet appareil ou de tout autre appareil.

• Débranchez l’alimentation électrique au lave-vaisselle avant de l’entretenir.

• Les réparations doivent être eectuées par un technicien qualifié.

• Pour éviter l’emprisonnement ou la suocation, enlevez le mécanisme de verrouillage de la porte ou la porte de tout lave-vaisselle qui est jeté ou non utilisé.4 RENSEIGNEMENTS IMPORTANTS

CONCERNANT LA SÉCURITÉ

AVERTISSEMENT Pour réduire le risque d’incendie, de décharge électrique ou de blessure lors de l’utilisation de votre lave-vaisselle, suivez les précautions précédentes ci-dessus. CONSERVER CES INSTRUCTIONS AVERTISSEMENT AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures graves ou la mort. IMPORTANT IMPORTANT indique les instructions d’installation, de fonctionnement ou d’entretien importantes, mais non liées aux dangers. DANGER DANGER indique une situation de danger imminent qui, si elle n’est pas évitée, entraînera la mort ou des blessures graves.

MISE EN GARDE indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut entraîner des blessures mineures ou modérées. Définitions sur la sécurité Il s’agit du symbole d’alerte de sécurité. Ce symbole sert à avertir des dangers potentiels de blessures. Respectez tous les messages de sécurité qui suivent ce symbole afin d’éviter de possibles blessures ou la mort. Consignes de sécurité

• NE PAS entreposer ou utiliser de l’essence ou d’autres liquides inflammables à proximité de cet appareil ou de tout autre appareil. Lire les étiquettes du produit pour connaître les avertissements concernant l’inflammabilité et d’autres dangers.

• Retirer toutes les agrafes du carton. Les agrafes peuvent causer des coupures graves et abîmer la finition si elles entrent en contact avec d’autres appareils ou meubles. AVERTISSEMENT Veuillez lire toutes les instructions avant d’utiliser cet appareil. Sécurité des enfants Détruisez ou recyclez le carton, les sacs en plastique et tout matériau d’emballage extérieur immédiatement après avoir déballé le lave-vaisselle. Ne laissez JAMAIS les enfants jouer avec ces articles. Les cartons recouverts de tapis, de couvre-lits, de feuilles de plastique ou de film étirable peuvent devenir des enceintes étanches et peuvent rapidement causer une asphyxie.5 CARACTÉRISTIQUES IMPORTANT Des accessoires sont disponibles pour votre appareil et peuvent être achetés sur Frigidaire.com ou en composant le 1800374-4432 (Frigidaire.ca ou le 1800265-8352 au Canada) ou auprès d’un vendeur autorisé. Votre lave-vaisselle nettoie en vaporisant un mélange d’eau chaude et de détergent à travers les gicleurs contre les surfaces souillées. Tout d’abord, le lave-vaisselle draine quelques secondes pour éliminer les saletés échappées pendant le chargement, puis remplir l’eau recouvrant la zone du filtre. L’eau est ensuite pompée dans les gicleurs. Les particules de saleté passent par le filtre et traversent le filtre et descendent dans le drain lorsque l’eau est pompée. Cette série d’étapes est répétée au besoin. Le nombre de remplissages d’eau varie selon le cycle utilisé. A Gicleur supérieur B Mécanisme de panier réglable C Panier supérieur D Meilleur système de lavage E Éclairage intérieur F Panier à ustensiles G Gicleur inférieur H Filtres I Étiquette numéro de série (située sur le côté droit de la porte) J Distributeur de liquide de rinçage K Distributeur de détergent L Panier inférieur

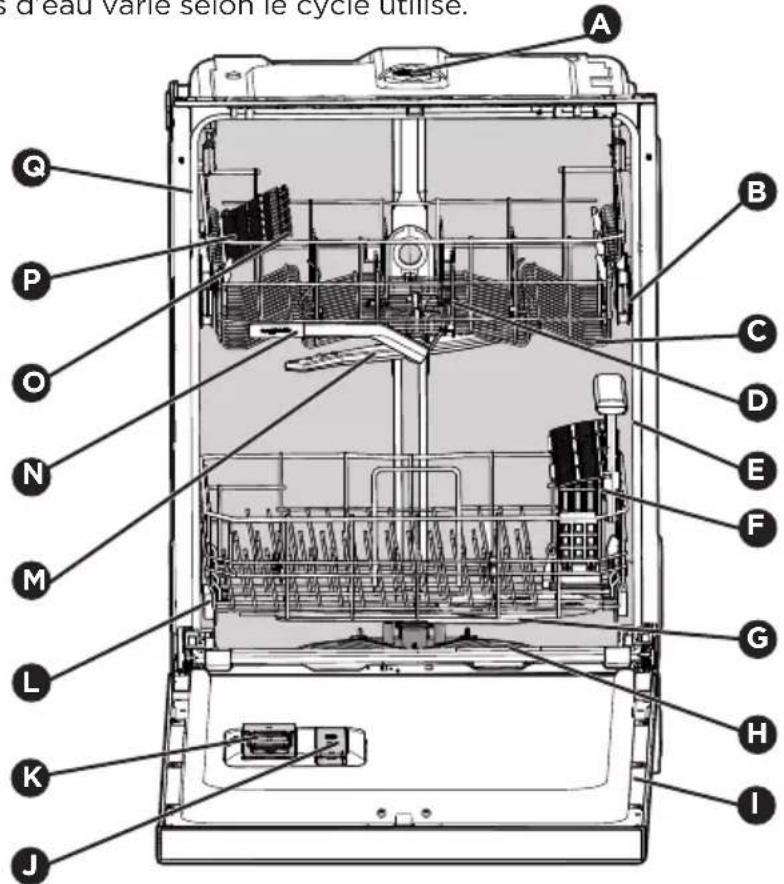

Gicleur central N Bras pulvérisateur SmartBoost Clean

Support à verre à pied

Tablettes pour tasses

Joint de cuve Les caractéristiques peuvent varier selon le modèle

Cycle de lavage et options Les durées de cycle sont approximatives et varient selon les options sélectionnées. L’eau chaude est nécessaire pour activer le détergent pour lave-vaisselle et faire fondre les saletés alimentaires grasses. Le capteur intelligent vérifie le niveau de saleté sur votre vaisselle dans les cycles NORMAL, ECO, SANITIZE (DÉSINFECTER), et HEAVY (INTENSIF). La durée du cycle et l’utilisation de l’eau varient en fonction de la quantité de saleté sur les plats. Faire une sélection Pour faire une sélection, appuyez sur le cycle désiré ou sur les touches d’options du panneau de commande. Chaque pression sur un bouton émet une tonalité et le voyant à DEL au-dessus de la sélection S’ALLUME lorsqu’un cycle ou une option est sélectionné et S’ÉTEINT lorsqu’il est désélectionné. Sélection du cycle Appuyez sur le bouton cycle pour choisir votre cycle. Le voyant à DEL au-dessus du cycle s’allume et la durée estimée du cycle apparaît dans la fenêtre d’état. Pour eacer les paramètres actuels: Appuyer sur le bouton Cancel (Annuler) jusqu’à ce que les voyants du panneau de contrôle s’éteignent pour eacer les données. Les paramètres de la dernière exécution indiquent quand la porte est ouverte.

REMARQUE Un réglage de séchage par défaut est automatiquement sélectionné et une durée estimée ainsi qu’un retour d’information écologique basé sur tous les réglages sont fournis dans la fenêtre d’état lorsqu’un cycle de lavage estsélectionné. Normal Pour la vaisselle et l’argenterie peu ou très sales. L’utilisation d’eau varie d’environ 3,0 à 7,4 gallons. Le temps de lavage est d’environ 125minutes avec un séchage à l’air, 135minutes avec un séchage moyen et 193minutes avec MaxBoost. Quick Pour les plats et les ustensiles légèrement souillés et prérincés. L’utilisation d’eau est d’environ 4,5gallons. Le temps de lavage est d’environ 30minutes avec le réglage Air Dry, 60minutes avec Medium Dry et 75minutes avec MaxBoost.

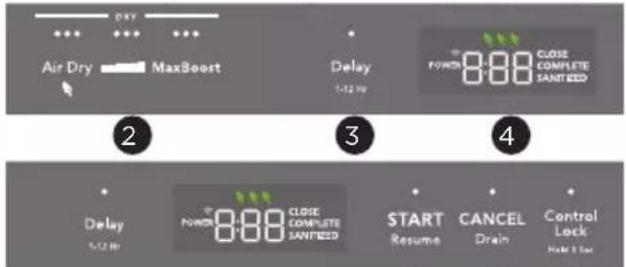

Favori Ce cycle vous permet de programmer votre cycle préféré et vos options en un seul bouton. Lorsque vous enregistrez un favori pour la première fois, assurez-vous que le cycle de lavage et les options souhaités sont sélectionnés, puis

REMARQUE Si vous relâchez le bouton Favorite avant que les 3secondes ne soient écoulées, le programme ne sera pas sauvegardé. Le voyant à DEL situé au-dessus de la touche Favorite ne s’allume pas si un programme n’est pas enregistré. appuyez une fois sur la touche FAVORITE (FAVORI) pour lancer la sauvegarde du programme, puis maintenez-la enfoncée jusqu’à ce que le voyant à DEL reste allumé et qu’une tonalité se fasse entendre pour sauvegarder les réglages actuels en tant que favoris. Une fois programmé, appuyez simplement sur le BOUTON Favorite pour sélectionner le cycle et les options sauvegardés, appuyez sur START et fermez immédiatement la porte pour que le cycle commence. Pour sauvegarder en lieu et place du favori actuel, sélectionnez les nouveaux réglages à sauvegarder en tant que favori. Appuyez sur la touche Favorite pour lancer la sauvegarde, puis maintenez-la enfoncée jusqu’à ce qu’elle reste allumée et qu’une tonalité soit émise pour sauvegarder les nouveaux réglages. Appuyez sur la touche Favorite pour acher les paramètres et options enregistrés.7

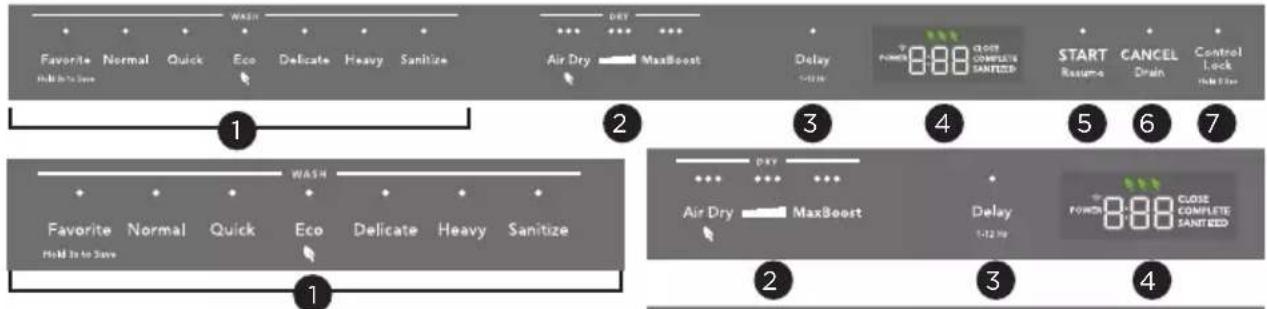

COMMANDES ET RÉGLAGES

Sélections des options

Sélection d’un réglage de séchage Touchez et faites glisser pour sélectionner un réglage de séchage en fonction du point de déclenchement tactile. La fenêtre d’état ache la durée du cycle. Relâcher le curseur entre deux programmes de séchage permet de sélectionner le programme de séchage moyen. Air Dry Si l’option Air Dry est sélectionnée, l’élément chauant n’est pas utilisé pendant le cycle de séchage. Cela permet de réduire la consommation d’énergie et les performances de séchage. Les articles dans la charge de vaisselle peuvent ne pas être secs à la fin du cycle. MaxBoost La durée du cycle augmente lorsque l’option MaxBoost est sélectionnée. Eco Pour les plats et les ustensiles légèrement souillés et prérincés. L’utilisation d’eau varie d’environ 4,3à7,7 gallons. Le temps de lavage est d’environ 86minutes avec un séchage à l’air, 96minutes avec un séchage moyen et 229minutes avec MaxBoost. 3icônes de feuilles Eco s’allument lorsque le cycle Eco estsélectionné. Delicate (articles délicats) Pour la porcelaine et le cristal légèrement sales. L’utilisation d’eau est d’environ 4,9 gallons. Le temps de lavage est d’environ 95minutes avec Air Dry et Medium Dry et de 136minutes avec MaxBoost. Heavy (intensif) Pour les casseroles, les poêles, les cocottes et la vaisselle avec des saletés séchées ou cuites. L’utilisation d’eau varie d’environ 7,1 à 8,1 gallons. Le temps de lavage varie d’environ170à 214minutes. Sanitize Sélectionnez le cycle Sanitize pour désinfecter la vaisselle et la verrerie. Cette option chaue la température de l’eau dans le dernier rinçage à 69,4°C (157°F) et maintient cette température pendant 7minutes. La durée du cycle est prolongée jusqu’à ce que la température adéquate de l’eau soit atteinte, et le lavage se poursuit pendant le temps de chauage de l’eau. Pour obtenir de meilleurs résultats, la température d’eau entrante doit être d’au moins 49°C (120°F). Le temps de lavage est d’environ 217minutes avec séchage à l’air, et avec séchage moyen, et de 231minutes avec MaxBoost. Les critères de désinfection peuvent ne pas être satisfaits en cas d’interruption du cycle, de panne de courant ou si la température d’eau entrante est inférieure à 49°C(120°F). Lorsqu’un cycle d’assainissement est terminé, le voyant à DEL Sanitize s’allume si les exigences NSF pour l’assainissement sont atteintes. Le voyant à DEL reste allumé après l’ouverture de la porte. Si les exigences NSF en matière de désinfection ne sont PAS atteintes, le voyant à DEL est éteint à la fin du cycle. Le voyant à DEL commence à clignoter deux fois puis s’éteint après l’ouverture de la porte.

Delay L’OPTION Delay vous permet de diérer automatiquement le démarrage de votre lave-vaisselle de1 à 12heures. Sélectionnez le cycle et les options souhaités, puis appuyez sur le bouton Delay pour faire avancer le retard par incréments d’une heure jusqu’à ce que le délai souhaité soit atteint. Une pression sur le bouton Delay ache la durée du retard dans la fenêtre d’état et allume le voyant à DEL au- dessus du bouton Delay pour indiquer qu’un retard est actif. La fonction de retardement est annulée si l’on appuie à nouveau sur la touche de retardement lorsque 12heures se sont écoulées depuis le début du retardement sélectionné. Appuyez sur le bouton Delay et maintenez-le enfoncé pour faire défiler rapidement le temps de retardement de1 à 12heures. Sélections du fonctionnement

REMARQUE Si le réglage de séchage sélectionné n’est pas disponible pour le cycle de lavage sélectionné, le voyant à DEL situé au-dessus de l’option de séchage clignote trois fois puis s’éteint, indiquant que l’option de séchage n’a pas été sélectionnée.8

COMMANDES ET RÉGLAGES

Appuyez sur START et fermez la porte immédiatement (dans les 4secondes). Une tonalité indiquant que le compte à rebours a commencé retentit tandis que les voyants à DEL de fermeture de la porte clignotent. Le cycle sélectionné commence lorsque le compte à rebours est terminé. Si le cycle n’a pas encore commencé, pour annuler un retard, appuyez sur la touche Delay jusqu’à ce que le délai revienne à zéro. Si le cycle a commencé, appuyer sur le bouton ANNULER réinitialise le cycle et les options de délai. Lorsqu’un retard est réglé pour une heure ou plus et que le lavage n’a pas commencé, le temps de retard restant eectue un compte à rebours sur l’écran par incréments d’une heure entière. Lorsque le retard est inférieur à 1h, le temps de retard restant eectue un compte à rebours en heures et minutes (0:59), et le voyant à DEL de retard s’allume pendant le décompte du retard.

Status Window (Fenêtre d’état) La fenêtre d’état indique le nombre d’heures de démarrage diéré, le nombre de minutes restantes dans un cycle, le niveau de dosage du liquide de rinçage et les invites du cycle.

Start Lorsque le cycle et les options sont sélectionnés, les voyants à DEL du cycle sélectionné et des options sont allumés. La fenêtre d’état ache la durée du cycle et le voyant à DEL START clignote. Pour démarrer le cycle, appuyez sur START et fermez immédiatement la porte du lave-vaisselle (dans les 4secondes) pour démarrer le cycle. Une fois la touche START enfoncée, le voyant à DEL correspondant cesse de clignoter et reste allumé. Le voyant à DEL CLOSE clignote et une tonalité de rappel retentit toutes les 30secondes jusqu’à ce que l’on appuie sur START ou CANCEL ou si l’on ferme la porte sans appuyer sur Start. Le signal sonore retentira au maximum 5fois. Le voyant de plancher bleu s’allume pour indiquer que le lave-linge est en marche. Pendant le cycle, les boutons sont désactivés, achant le cycle et les options sélectionnées, et le temps restant pour le lavage est aché sur la fenêtre d’état. Si un cycle est en pause, le voyant d’étage reste allumé jusqu’à ce que la porte soit ouverte.

Cancel Un cycle de fonctionnement et un compte à rebours diéré peuvent être annulés en tout temps. Ouvrez la porte du lave-vaisselle et appuyez sur CANCEL. Une tonalité se fera entendre indiquant que le cycle a été annulé avec succès. Si vous le souhaitez, un nouveau cycle peut maintenant être sélectionné en appuyant sur START et en fermant la porte immédiatement, le nouveau cycle commencera. Si vous avez sélectionné votre cycle et vos options et décidez d’annuler, appuyez sur CANCEL, l’appareil passera en mode veille et tous les voyants à DEL s’éteindront.

Control Lock Control Lock verrouille les commandes pour éviter les pressions accidentelles sur les boutons, par exemple lors du nettoyage du panneau de commande. Pour verrouiller le panneau de commande, appuyez sur le bouton Control Lock et maintenez-le enfoncé. Le voyant à DEL situé au- dessus du bouton clignote puis reste allumé lorsque les commandes sont verrouillées. Lorsqu’il est verrouillé, tous les voyants du panneau de commande, y compris le voyant à DEL de verrouillage des commandes, sont éteints lorsque la porte est fermée, et seul le voyant à DEL de verrouillage des commandes s’allume lorsque la porte est ouverte. Pour déverrouiller les commandes, ouvrez la porte et maintenez enfoncé le bouton Control Lock jusqu’à ce qu’il clignote et s’éteigne. Le panneau de commande ache le dernier cycle de lavage et de séchage sélectionné après le déverrouillage des commandes.

REMARQUE Si le bouton Control Lock est relâché avant qu’il ne commence à clignoter, le panneau de commande reste verrouillé. Control lock Maintenez le bouton Control lock enfoncé jusqu’à ce qu’il cesse de clignoter et s’éteigne pour vous assurer que les commandes ont été déverrouillées.

REMARQUE Le début du cycle est interrompu si la porte n’est pas fermée immédiatement (dans les 4secondes) après avoir appuyé sur START.9

COMMANDES ET RÉGLAGES

Ouverture de la porte pendant le fonctionnement Lorsque la porte est ouverte, le cycle de fonctionnement est interrompu. Une fois le bouton Start enfoncé, le voyant à DEL correspondant cesse de clignoter et reste allumé, et le voyant à DEL Close clignote. Si la porte n’est pas fermée dans les 4secondes, le voyant à DEL Start clignote et une tonalité de rappel retentit toutes les 30secondes jusqu’à ce que l’on appuie sur Start ou Cancel. Le signal sonore retentira au maximum 5fois. Si le cycle est en pause, le voyant de plancher reste allumé jusqu’à ce que la porte soit ouverte. Si la porte est fermée sans avoir appuyé sur le bouton Start, le voyant de plancher s’éteint. Si le cycle est en pause, il n’est pas possible de changer de programme ou d’option à moins d’annuler le cycle en cours.

REMARQUE L’ouverture de la porte pendant le fonctionnement normal mettra en pause le cycle de lavage.

REMARQUE Le voyant à DEL de Verrouillage de commandes clignote trois fois puis reste allumé si l’on appuie sur un bouton quelconque alors que le verrouillage de commandes est actif.

REMARQUE Si la porte du lave-vaisselle est ouverte trop longtemps ou si la porte est fermée sans que la touche START ait été enfoncée, le cycle en cours ou le compte à rebours peut être annulé. Reprise d’un lavage Si le cycle est en pause, le voyant de plancher reste allumé jusqu’à ce que la porte soit ouverte. Si la porte est fermée sans avoir appuyé sur le bouton de démarrage, le voyant de plancher s’éteint. Une fois le bouton Start enfoncé, le voyant à DEL correspondant cesse de clignoter et reste allumé, et le voyant à DEL Close clignote. Si la porte n’est pas fermée dans les 4secondes, le voyant à DEL Start clignote et une tonalité de rappel retentit toutes les 30secondes jusqu’à ce que l’on appuie sur Start ou Cancel. Le signal sonore retentira au maximum 5fois. Ouvrez la porte pour activer les boutons, appuyez sur le bouton Start et refermez la porte dans les 4secondes pour reprendre le cycle de lavage. Le panneau de contrôle passe en mode veille s’il n’y a pas d’interaction avec le bouton Start, la porte ou d’autres boutons pendant 5minutes. Annuler un lavage Appuyez sur le bouton Cancel pour annuler un cycle de lavage en cours. Lorsqu’un cycle est annulé, la cuve se vide soit à la fermeture de la porte dans les 4secondes après avoir appuyé sur le bouton Cancel (pour éviter que de l’eau sale ne stagne dans la cuve), soit au début du lavage suivant. Lorsqu’un lavage est annulé, la cuve se vide de toute eau pendant environ 1minute au cours de laquelle le voyant à DEL situé au-dessus du bouton Cancel et le voyant de plancher sont allumés. Modifier les options après le début d’un lavage ou d’un lavage diéré Un cycle de lavage en cours doit être annulé pour sélectionner à nouveau les options d’un cycle en cours.

REMARQUE L’ouverture de la porte pendant la vidange du lave-vaisselle annule le cycle de vidange. La vidange est alors terminée avant le début du lavage suivant. Si l’option de lavage nouvellement sélectionnée ne peut pas être choisie, le voyant à DEL correspondant à cette option clignote 3fois, puis s’éteint.10

Status Window (Fenêtre d’état) La fenêtre d’état, disponible sur certains modèles, indique les activités suivantes: 1-12h Indique le nombre d’heures de démarrage diéré pour le cycle sélectionné. Feuilles ECO La sélection d’un réglage de lavage entraîne automatiquement la sélection du réglage de séchage par défaut. Chaque réglage de lavage et de séchage ache l’indicateur Eco au-dessus du temps de lavage dans la fenêtre d’achage. 1, 2 ou 3feuilles s’achent en fonction de l’eau et de l’énergie nécessaires au cycle de lavage et des options sélectionnées, une feuille correspondant à la consommation d’énergie la plus élevée et3 à la consommation la plus faible. MINUTES La durée du cycle ou le temps restant est aché au format H:MIN (ex.: 0:30). L0–L6 Niveau de dosage du liquide de rinçage. Voyant de plancher L’achage sur le panneau du lave- vaisselle indique les activités suivantes: Blanc Le cycle de lavage est terminé. Le voyant de plancher s’éteint une fois la porte ouverte. Bleu Le cycle de lavage est en cours Cycle terminé Lorsqu’un cycle de lavage est terminé, le voyant à DEL COMPLETE et le faisceau blanc au sol s’allument. Ces voyants restent allumés jusqu’à ce que la porte soit ouverte. Tous les voyants du panneau de contrôle s’éteignent 15secondes après l’ouverture de la porte. Les derniers réglages s’achent sur le panneau de commande à l’ouverture de la porte.11 Code d’instruction de l’utilisateur Code d’erreur Code d’erreur* Problème Solution E10 Un faible remplissage a été détecté. Recherchez une conduite d’alimentation en eau pincée ou le robinet d’eau n’est pas complètement ouvert. E20; E40; EF0 Des filtres obstrués ou une conduite de vidange restreinte ont été détectés. Vérifiez et nettoyez les filtres et la zone du refoulement et recherchez un tuyau de vidange pincé ou obstrué. Si le tuyau de vidange est fixé à un broyeur, vérifiez si la prise de décompression a été enlevée. E30 Une fuite ou un débordement d’eau a été détecté dans le bac inférieur. Recherchez les connexions desserrées à la valve d’entrée d’eau et assurez-vous que l’appareil est correctement au niveau. E50 Un problème a été détecté avec le moteur de vidange ou de lavage. Appuyer sur le bouton Cancel (Annuler) ou désactiver l’alimentation au disjoncteur pendant 5 minutes devrait eacer ce code d’erreur et l’appareil peut être redémarré. Communiquez avec le centre de service à la clientèle de Frigidaire au 1-800-944-9044. si cela ne résout pas leproblème. E60 Un problème a été détecté avec le système de chauage d’eau. EC0 Un problème a été détecté avec le système de contrôle électronique. Code d’instruction Problème Solution Fermer Cela indique que la porte a été laissée ouverte ou n’est pas verrouillée correctement. S’assurer que la porte est verrouillée correctement, ce qui eacera l’achage. Cela n’indique pas un problème avec votre lave-vaisselle et il ne sera pas nécessaire de contacter le service après-vente.

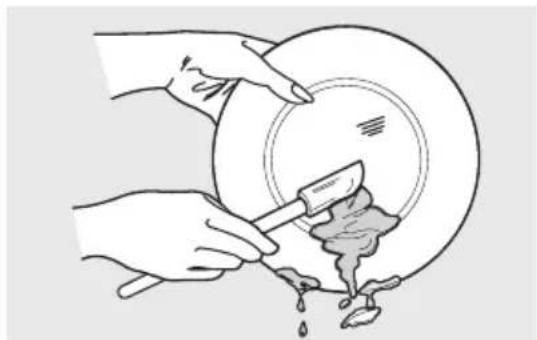

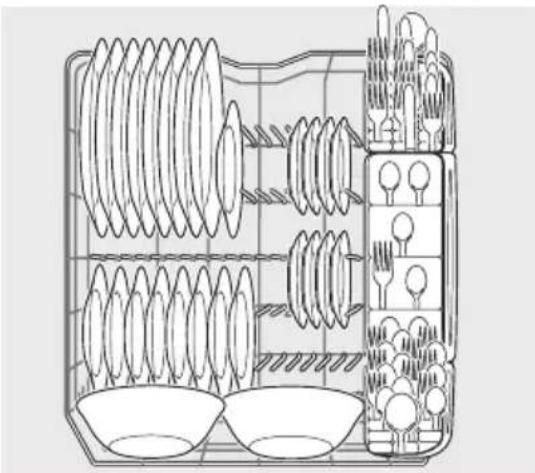

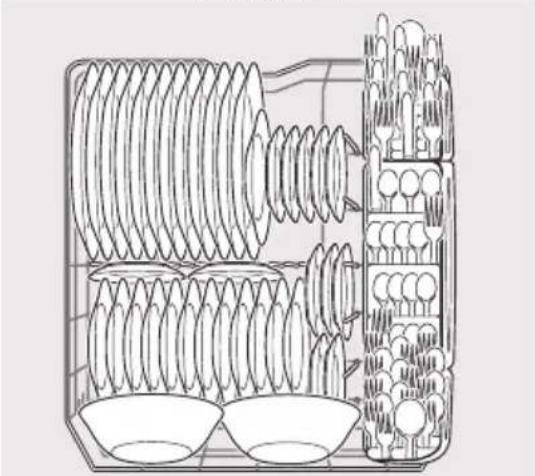

Préparation de la vaisselle Grattez les gros morceaux de nourriture, d’os, de noyaux, de cure-dents, etc. Le liquide de lavage filtré en continu éliminera les particules alimentaires restantes. Les aliments brûlés doivent être grattés avant de charger. Videz les liquides des verres et des tasses. Les aliments comme la moutarde, la mayonnaise, le vinaigre, le jus de citron et les produits à base de tomate peuvent causer une décoloration de l’acier inoxydable et des plastiques si elles restent dans le lave-vaisselle pendant une longue période. À moins que le lave-vaisselle ne soit utilisé en même temps, il est préférable de rincer ou d’utiliser le cycle rinse Chargez les compartiments de sorte que les gros articles n’empêchent pas le distributeur de détergent d’ouvrir. Vérifiez les recommandations du fabricant avant de laver les articles en question. Si l’eau du lave-vaisselle se déverse dans un broyeur d’aliments, assurez-vous que le broyeur est complètement vide avant de démarrer le lave-vaisselle. Chargement des plats Chargement du panier à ustensiles Les caractéristiques et l’apparence des paniers et du panier à ustensiles peuvent varier selon votre modèle. Le panier à ustensiles est conçu pour la coutellerie et la plupart des ustensiles de cuisine ou de service. Les ustensiles très souillés ou les éléments avec nourriture collée doivent être placés dans le panier supérieur ou dans le panier à ustensiles pour obtenir le meilleur rendement de lavage. Les séparateurs sur les paniers à ustensiles permettent de garder les ustensiles à plat séparés pour éviter les dommages et améliorer le nettoyage.

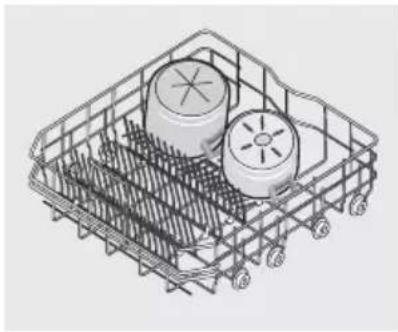

REMARQUE Les paniers et les caractéristiques de votre modèle de lave-vaisselle peuvent varier d’une illustration à l’autre.

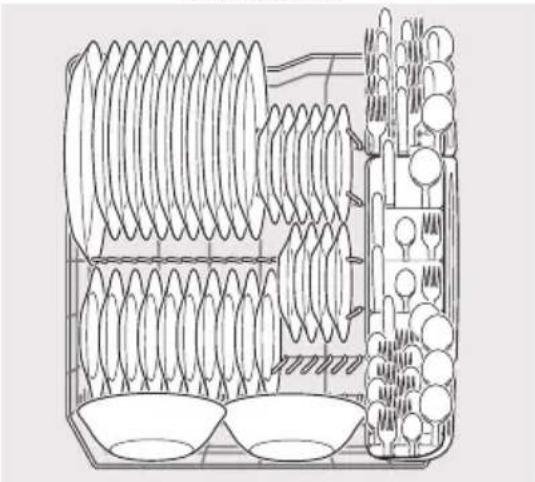

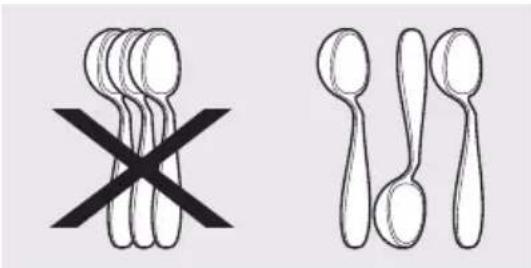

REMARQUE Chargez les couverts comme suggéré en plaçant les manches des couverts vers l’intérieur pour optimiser l’ecacité du nettoyage.

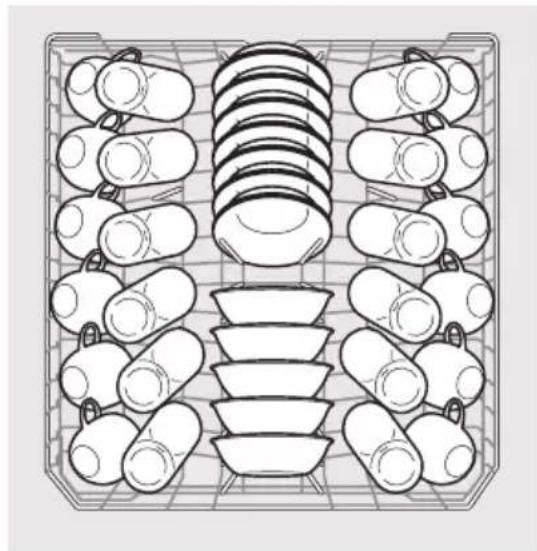

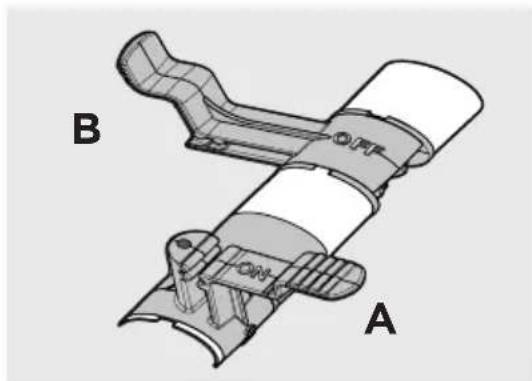

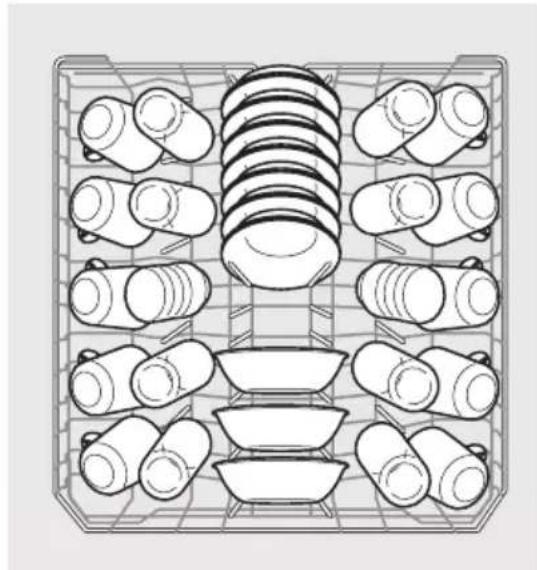

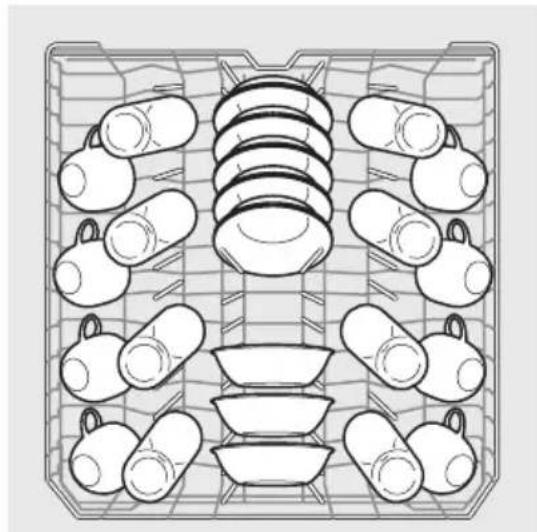

Chargement du compartimentsupérieur Les caractéristiques et l’apparence des paniers et du panier à ustensiles peuvent varier selon votre modèle. Le compartiment supérieur est conçu pour être souple pour le chargement d’une grande variété d’articles, y compris les tasses, les verres, les verres à pied, les petites assiettes, les bols, etc.

• Chargez les verres et les articles enplastique dans le panier supérieurseulement.

• Chargez les articles avec l’extrémité ouverte vers le bas pour un meilleur nettoyage et un meilleur drainage.

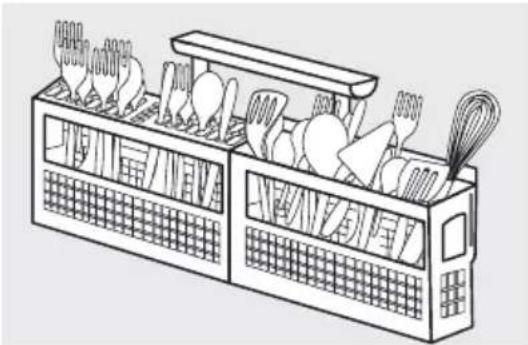

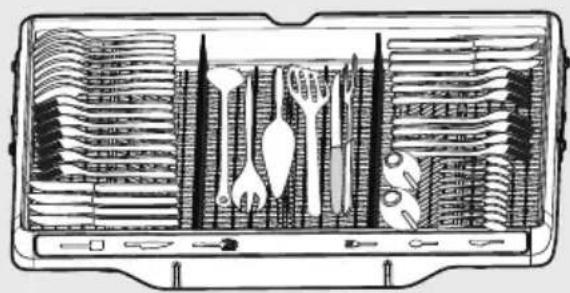

• Les couteaux et les ustensiles à manche long peuvent être placés dans le compartiment supérieur. Assurez-vous que rien ne dépasse du fond du panier pour ne pas bloquer la rotation du gicleur. Modèle de chargement standard de 12 couverts Modèle de chargement standard de 8 couverts Modèle de chargement standard de 10 couverts IMPORTANT Assurez-vous que les articles chargés n’interfèrent pas avec la rotation du gicleur. Vérifiez cela en tournant le gicleur à la main. IMPORTANT Des dommages peuvent survenir si des articles délicats se touchent pendant l’utilisation du lave-vaisselle.14 Meilleur système de lavage Le système Flex Wash (Lavage Flex) vous permet de laver les zones intérieures des biberons, des verres étroits et d’autres articles. Pour activer cette fonction, tournez ces attaches pour les faire pointer vers le haut (B). Pour les enlever, faites-les glisser vers le compartiment (A). Voir les images ci-dessous. Ajustement du panier supérieur La hauteur du panier supérieur peut être facilement ajustée pour permettre de charger les plats plus haut dans l’un ou l’autre des paniers. Pour soulever le compartiment à la position supérieure, soulevez-le jusqu’à ce que les deux côtés soient à la même hauteur et qu’il soit solidement fixé. Assurez-vous que le compartiment reste de l’avant à l’arrière avec les deux côtés à la même hauteur. Pour l’abaisser, soulevez-le légèrement, puis poussez-le vers le bas et relâchez-le. Dents rabattables pour le compartiment supérieur Les dents rabattables dans les paniers supérieurs et inférieurs facilitent la charge de ces articles très larges et diciles à ajuster. Les dents peuvent être laissées à l’état d’usage normal ou repliées pour un chargement plus flexible. Supports pour tasses/verres à pied Le support pour tasses peut être plié pour être utilisé pour charger deux niveaux de tasses, de verres et d’autres petits articles ou pour être plié et utilisé pour des articles longs comme les ustensiles et les spatules. Repliez- le pour charger des verres de grande taille.

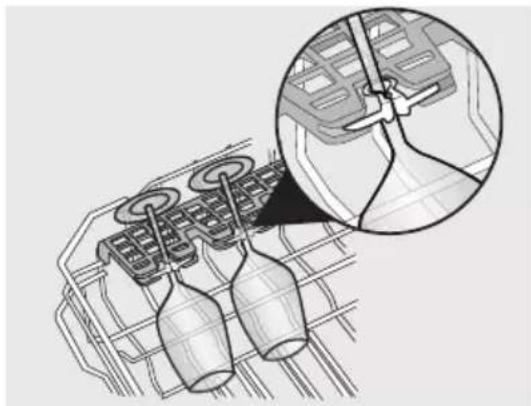

Le support à verres à pied est utilisé pour maintenir fermement vos verres à vin en place pour le meilleur lavage. Pour bien fixer le verre, appuyez simplement sur le pied du verre dans le centre des pièces en plastique de la tablette pour tasse et fixez autour du pied pour maintenir le verre en place. Chargement du compartiment inférieur Les caractéristiques et l’apparence des paniers et du panier à ustensiles peuvent varier selon votre modèle. Le panier inférieur est idéal pour les assiettes, les soucoupes, les bols et les batteries de cuisine. Les gros articles doivent être placés le long du bord afin de ne pas bloquer la rotation du gicleur. Pour de meilleurs résultats, placez les bols, les casseroles et les plats de sauce sur la surface souillée vers le bas ou vers le centre. Inclinez légèrement pour un meilleur drainage. Assurez-vous que les poignées de la plaque ne dépassent pas le fond du panier et ne bloquent pas la rotation du gicleur. Modèle de chargement standard de 8 couverts Modèle de chargement standard de 10 couverts Modèle de chargement standard de 12 couverts IMPORTANT Assurez-vous que les articles chargés n’interfèrent pas avec la rotation du gicleur. Vérifiez cela en tournant le gicleur à la main.16 Dents du panier inférieur Les dents rabattables dans les paniers supérieurs et inférieurs facilitent la charge de ces articles très larges et diciles à ajuster. Les dents peuvent être laissées à l’état d’usage normal ou repliées pour un chargement plus flexible. Chargement du panier à ustensiles Les caractéristiques et l’apparence des paniers et du panier à ustensiles peuvent varier selon votre modèle. Chargez le panier à ustensiles pendant qu’il se trouve dans le compartiment inférieur ou sortez le panier pour le chargement sur un comptoir ou une table. Dans certains modèles, de petits articles comme des bouchons pour biberon, des couvercles de bocal, des pinces à épis de maïs, etc. peuvent être placés dans une section couverte. Fermez le couvercle pour tenir les petits articles en place. Utilisez des modèles de chargement suggérés, comme illustrés, pour augmenter la lavabilité des ustensiles. Lorsque les couvercles sont en place, mélangez les articles dans chaque section du panier avec quelques pointages vers le haut et vers le bas pour éviter l’emboîtement. Le jet d’eau ne peut pas atteindre des articles imbriqués. Assurez-vous que rien ne dépasse du fond du panier ou du compartiment pour ne pas bloquer le gicleur. Ne mélangez pas l’argent et l’acier inoxydable pour éviter d’endommager la finition argentée. Pour ajouter ou retirer des articles après le début du cycle de lavage: Déverrouillez la porte et attendez quelques secondes jusqu’à ce que l’action de lavage s’arrête avant l’ouverture de cette dernière. Ajouter l’article. Pour reprendre le cycle, appuyez sur START et fermez immédiatement la porte fermement pour la verrouiller. Ajout d’un plat IMPORTANT Assurez-vous que les articles chargés n’interfèrent pas avec la rotation du gicleur. Vérifiez cela en tournant le gicleur à la main. AVERTISSEMENT Chargez les objets tranchants (couteaux, brochettes, etc.) vers le bas. Tout manquement à cette directive peut entraîner des blessures.

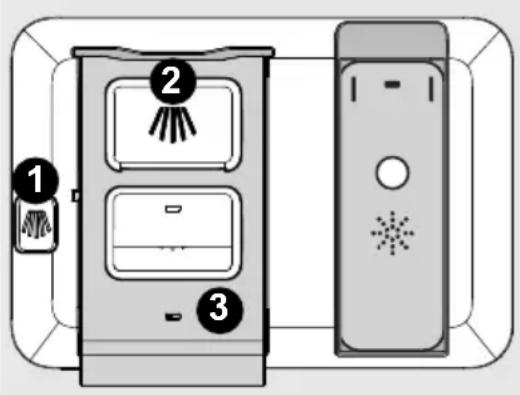

Distributeur et détergents pour lave-vaisselle Remplir le distributeur de détergent Le distributeur de détergent a une tasse couverte. La tasse couverte s’ouvre automatiquement pour libérer le détergent.Pour ajouter du détergent:1. Appuyez sur le loquet du couvercle du distributeur pour ouvrir la tasse à détergent principale. 2. Ajoutez la quantité recommandée de détergent dans la coupe de lavage principale. 3. Faites glisser le couvercle de lavage principal sur la coupe de lavage principale pour le fermer. Combien de détergent utiliser La quantité de détergent à utiliser dépend de la dureté de l’eau. La dureté de l’eau est mesurée en grains par gallon. Utiliser trop peu de détergent peut entraîner un nettoyage médiocre et une pellicule d’eau dure ou des taches. L’utilisation d’une trop grande quantité de détergent dans de l’eau douce peut provoquer des égratignures sur certains verres, ce qui est un dommage de surface qui ressemble à une pellicule, mais qu’on ne peut essuyer. Votre compagnie locale des eaux, compagnie d’adoucisseur d’eau ou agent de vulgarisation du comté peut vous informer sur la dureté de l’eau dans votre région. SmartBoost

Clean Ce lave-vaisselle est équipé du système SmartBoost Clean. SmartBoost Clean est doté d’un bras d’aspersion séparé qui asperge directement le compartiment à détergent, ce qui permet de dissoudre le détergent plus rapidement. Cela permet de réduire les résidus de détergent sur la vaisselle et dans le compartiment à vaisselle.• N’utilisez que du détergent à vaisselle automatique frais. D’autres détergents peuvent provoquer un excès de mousse.• Lorsque vous utilisez des languettes de détergent pour lave-vaisselle automatique, placez une languette dans la tasse de lavage principale et fermez.• Ajoutez du détergent juste avant le début du cycle.• Entreposez le détergent dans un endroit frais et sec. Le détergent humide ou en pain peut ne pas se dissoudre correctement.

L’utilisation de détergent de qualité industrielle peut endommager les parties du lave-vaisselle entraînant des dommages à l’appareil et à la propriété environnante. Utilisez uniquement un détergent pour lave-vaisselle automatique de qualité domestique.

REMARQUE L’eau dure peut provoquer une accumulation de dépôts de calcaire à l’intérieur du lave-vaisselle. Pour les instructions de nettoyage, consultez la section «Retrait destaches et de la pellicule». Dosage du détergent Placez une seule pastille ou un seul sachet de détergent dans le compartiment du distributeur à détergent.Tableau d’utilisation des détergentsDureté de l’eau Eau douce (0 à 3 grains)Eau dure moyenne (4 à 8 grains)Eau dure (9 à 12 grains)Quantité (cuillèresàthé)4 cuillères à thé 6 cuillères à thé 8 cuillères à théNiveau de la tasse distributrice:première ligne deuxième ligne complet

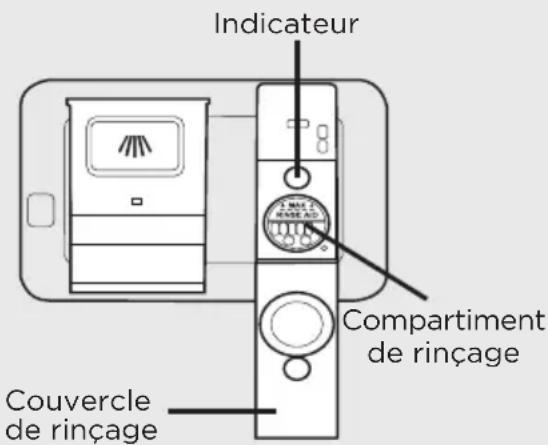

Remplissage du distributeur de liquide de rinçage Le liquide à rinçage améliore grandement le séchage, réduit les taches d’eau, les pellicules et lubrifie le roulement du gicleur pour assurer une rotation adéquate. Grâce à ce dernier, l’eau «se détache» de la vaisselle plutôt que de former des gouttelettes d’eau qui s’accrochent et laissent des taches. Un distributeur, situé à côté de la tasse à détergent, libère automatiquement une quantité mesurée de liquide à rinçage lors du dernier rinçage. Si les taches et le mauvais séchage sont des problèmes, augmenter la quantité de liquide de rinçage distribuée. L’indicateur sera foncé lorsqu’il est plein et la fenêtre d’état achera Pour ajouter un dispositif de rinçage liquide:

1. Soulevez le couvercle du rinçage

liquide pour ouvrir.

2. Remplissez le distributeur de liquide

de rinçage de liquide de rinçage jusqu’à ce que le liquide atteigne le niveau de remplissage indiqué. NE PAS trop remplir.

3. Appuyez fermement sur le couvercle

du liquide de rinçage pour fermer.

4. Essuyez tout déversement avec un

chion humide. Le distributeur est susamment résistant pour 11 à 66 lavages, selon le réglage. Indicateur Compartiment de rinçage Couvercle de rinçage Comment ajuster le réglage du liquide de rinçage Le réglage du dosage du liquide de rinçage est aché dans la fenêtre d’état.

1. Appuyez et maintenez enfoncé

NORMAL + DELAY pendant 3secondes jusqu’à ce que la fenêtre d’état ache le réglage actuel du Liquide de rinçage L0, - L6.

2. Appuyez sur le bouton DELAY

pour passer au niveau désiré.

3. Le réglage sélectionné sera confirmé

en appuyant sur Start ou en attendant 5secondes. Le paramètre sélectionné clignote dans la fenêtre d’état tandis qu’un bip confirme la sauvegarde du paramètre.

REMARQUE Lorsque vous utilisez des pastilles de détergent multiproduits ou des emballages tout-en-un avec un composant de rinçage, le distributeur de rinçage doit être réglé au réglage le plus bas. (L1).

REMARQUE Ne pas sélectionner l’option AIR DRY en combinaison avec le liquide de rinçage améliorera le séchage. L’énergie nécessaire pour utiliser l’option AIR DRY permet d’économiser des cents par cycle. Vous pouvez choisir de sélectionner l’option AIR DRY; cependant, vous aurez des articles dans votre charge de vaisselle qui ne seront pas complètement secs à la fin du cycle.

REMARQUE Réglez le distributeur de rinçage au réglage le plus bas (L1) lors de l’utilisation de détergents multiproduits qui ont un composant de rinçage ajouté au détergent.

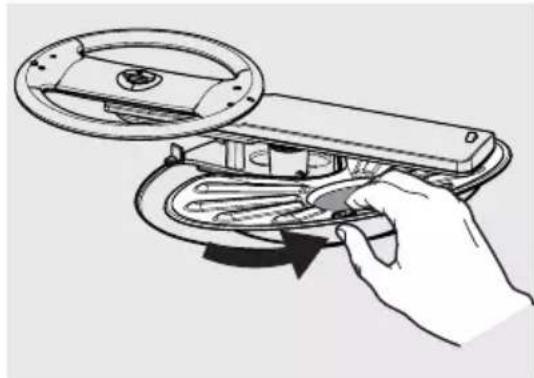

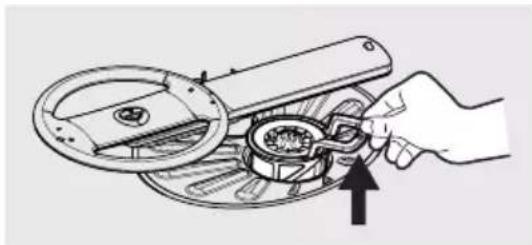

Nettoyage Pour remplacer le filtre fin, appuyez vers le bas et tournez dans le sens horaire jusqu’à ce que les flèches soient alignées. Un déclic mécanique indique que le filtre est bien en place.

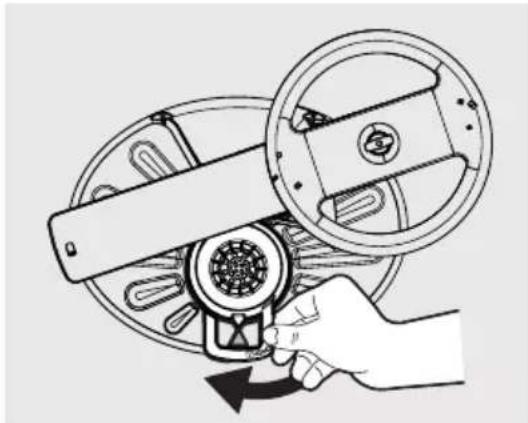

1. Tournez-le dans le sens antihoraire.

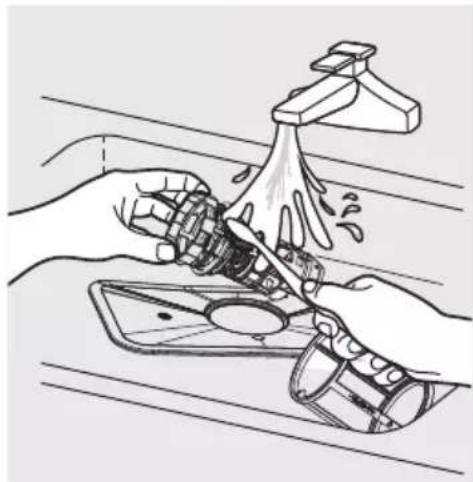

Nettoyer le filtre à grain grossier Sortez le filtre fin du cylindre et retirez le filtre à grain grossier du fond du lave-vaisselle. Rincez le filtre à grain grossier en le tenant sous l’eau courante et en le remplaçant. Nettoyer le filtre fin du cylindre Le filtre fin du cylindre est conçu pour ramasser de gros articles comme le verre brisé, les os et les noyaux. Le filtre fin du cylindre doit être nettoyé pour maximiser le rendement du lavage. Retirez le filtre fin du cylindre commeillustré: Extérieur Essuyez occasionnellement avec un détergent doux non abrasif et de l’eau. Rincez et séchez. Entretien de l’espace d’évacuation d’air Si un espace d’évacuation d’air a été installé pour votre lave-vaisselle intégré, assurez- vous qu’il est propre afin que le lave- vaisselle se draine correctement. Un espace d’évacuation d’air est généralement monté sur le dessus du comptoir et peut être inspecté en retirant le couvercle. Ce produit ne fait pas partie de votre lave-vaisselle et n’est pas couvert par la garantie.

2. Soulevez-le et videz le contenu.

3. Nettoyez le filtre en rinçant sous

l’eau courante et en le remplaçant. Il peut être nécessaire d’utiliser une éponge ou une brosse pour bouteille pour enlever les résidus alimentaires.

Hivernage Un lave-vaisselle laissé dans un endroit non chaué doit être protégé contre le gel. Demandez à une personne qualifiée de faire ce qui suit. Pour débrancher le service:

1. Coupez l’alimentation électrique

au lave-vaisselle à la source d’alimentation en retirant les fusibles ou le disjoncteur.

2. Coupez l’alimentation en eau.

3. Placez un récipient sous la soupape

d’aspiration. Débranchez la conduite d’eau de la valve d’entrée et videz-la dans le récipient.

4. Débranchez la conduite du drain de

la pompe et videz l’eau dans le bac. Pour rétablir le service:

1. Rebranchez l’alimentation en eau, le

drain et l’alimentation électrique.

2. Ouvrez l’alimentation en eau et le

3. Remplissez les deux tasses de

détergent et faites fonctionner le lave-vaisselle à un cycle LAVAGE INTENSIF.

4. Vérifiez les branchements pour vous

assurer qu’ils ne fuient pas. Retrait des taches et de lapellicule L’eau dure peut provoquer une accumulation de dépôts de calcaire à l’intérieur du lave-vaisselle. Les plats et les verres peuvent également avoir des taches et être recouverts d’une pellicule pour plusieurs raisons. (Consultez la section Verrerie et vaisselle tachée ou trouble.) Pour enlever l’accumulation et la pellicule, nettoyez selon les instructions suivantes :

1. Chargez les plats et les verres

propres de manière normale. Ne chargez pas d’ustensiles en métal ou d’argenterie.

2. N’ajoutez pas de détergent.

3. Sélectionnez le CYCLE normal.

Appuyez sur START. Fermez et verrouillez la porte.

4. Laissez le lave-vaisselle fonctionner

jusqu’à ce qu’il commence la deuxième injection d’eau (environ 10minutes).

5. Déverrouillez la porte, ouvrez-la et

versez 2tasses de vinaigre blanc dans le fond du lave-vaisselle.

6. Appuyez sur START. Fermez

et verrouillez la porte et laissez terminer le cycle.

Les températures de congélation peuvent causer la rupture des conduites d’eau. Assurez-vous que toutes les conduites d’alimentation et de circulation dans votre lave-vaisselle sont protégées. Tout manquement à cette directive pourrait entraîner des dommages matériels.

REMARQUE Consultez les instructions d’installation pour plus de détails.

REMARQUE Si la porte du lave-vaisselle est ouverte pendant que l’appareil fonctionne, il faut appuyer sur la touche START/ CANCEL et fermer immédiatement la porte pour retourner l’appareil au cycle et à l’option sélectionnés. Cela doit se faire dans les 10 minutes pour que l’appareil continue le cycle.21

Consommation d’énergie L’étiquette de guide d’énergie jaune qui est présentée sur votre appareil indique la quantité d’énergie qu’il utiliserait en un an et la façon dont il se compare aux autres. L’énergie est basée sur la réponse du cycle Normalà des tests qui appliquent de la saleté à vaisselle pour simuler l’utilisation moyenne.de la saleté à vaisselle pour simuler l’utilisation moyenne. Huit couverts et des pièces de service sont utilisés pendant le test. L’énergie totale est basée sur le nombre moyen de cycles par année, en appliquant les niveaux de saleté habituelle sur la vaisselle et la moitié du temps, en choisissant l’option d’utiliser plus d’énergie pour sécher complètement la vaisselle. L’utilisation réelle d’énergie et d’eau dépend du cycle et des options que vous sélectionnez. Cet appareil utilise un réchaueur d’eau sur la conduite qui se trouve sous la cuve. Il n’y a pas d’élément de chauage exposé avec lequel les plats en plastique pourraient entrer en contact ou être accessibles au toucher. La chaleur est acheminée au lave-vaisselle par l’eau chauée. Pour cette raison, la vaisselle en plastique peut être placée là où elle s’insère le mieux dans le panier supérieur ou inférieur. Les températures sont uniformes dans tout le lave-vaisselle. Si l’utilisateur préfère économiser de l’énergie et sécher les plats à la main, il doit sélectionner L’OPTION air dry. Si vous préférez dépenser un peu plus d’énergie pour faire sécher la vaisselle, désactivez l’option Air dry (séchage à l’air). En réponse, les températures de lavage et de rinçage dans le cycle seront augmentées. Cela facilite le nettoyage et chaue également le lave-vaisselle. Lorsque toute l’eau stagnante est éliminée dans le drain final, la chaleur supplémentaire stockée dans la vaisselle agit pour évaporer l’eaurestante. En général, plus d’énergie est utilisée lorsque plus d’eau et de chaleur sont utilisées au cours d’un cycle. Plusieurs cycles, comme le cycle NORMAL , changent selon le niveau de saleté, les options sélectionnées et les conditions ambiantes. Le cycle NORMAL est bon pour tous les usages. D’autres cycles sont axés sur l’utilisation spéciale comme le cycle HEAVY (INTENSIF)conçu pour les batteries de cuisine très souillées. Votre appareil est doté de la technologie DishSense

utilisée pour comprendre le degré de saleté utilisée afin de permettre à ce cycle d’être automatiquement ajusté à la réponse appropriée. Cela aide à prévenir les pertes d’énergie. Le capteur est calibré à la fin de chaque cycle pour assurer le nettoyage adéquat de la charge. Technologie DishSense

REMARQUE Pour le premier cycle après la mise sous tension (lors de la première installation ou après une panne de courant), le capteur ne sera pas calibré et ne pourra donc pas déterminer la charge de saleté. Votre appareil fournira donc une réponse adaptée aux saletés importantes lors de la première exécution après le rétablissement de l’alimentation. La consommation d’énergie au cours de ce premier cycle peut être plus élevée qu’elle ne le serait normalement.22

SONS DE FONCTIONNEMENT NORMAUX

Sons de fonctionnement normaux Votre lave-vaisselle utilise des moteurs écoénergétiques pour les parties de lavage et de drainage du cycle que vous sélectionnez. Chaque cycle comporte une série de remplissages d’eau et de drainage pour le lavage et le rinçage des plats. À mesure que chaque cycle commence, vous pouvez ou non entendre le moteur qui vide le lave-vaisselle. Vous pouvez également entendre les éclaboussures d’eau dans la cuve et les gicleurs lorsqu’ils tournent et font circuler l’eau. Le moteur de lavage pulse souvent tout au long du cycle, ce qui varie la pression d’eau et optimise le rendement. Voyants de fonctionnement normaux Les boutons de votre lave-vaisselle s’allument lorsque le cycle et l’option sont sélectionnés. Tous les boutons de cycle et d’option sont dotés d’un voyant à DEL qui s’allume en blanc lorsqu’ils sont sélectionnés. Les boutons désélectionnés sont désactivés lorsque le verrouillage de commandes est actif.23 Facteurs aectant lerendement Pression d’eau La conduite d’eau chaude au lave-vaisselle doit fournir une pression d’eau entre 20 et 120psi. Une faible pression d’eau peut se produire lorsque la lessive ou les douches sont utilisées. Si vous avez un mauvais rendement de lavage, vous devrez peut- être attendre que l’utilisation de l’eau soit réduite avant de démarrer le lave-vaisselle. Température de l’eau L’eau chaude est nécessaire pour obtenir les meilleurs résultats de lavage et de séchage. La température de l’eau entrant dans le lave- vaisselle doit être d’au moins 49°C (120°F) pour donner des résultats satisfaisants. Pour vérifier la température de l’eau qui entre dans le lave-vaisselle:

• Ouvrez le robinet d’eau chaude le plus près pendant plusieurs minutes pour éliminer l’eau fraîche des tuyaux.

• Tenez un thermomètre à viande ou à bonbon dans le jet d’eau pour vérifier la température.

• Si la température est inférieure à 49°C (120°F), demandez à une personne qualifiée d’augmenter le réglage du thermostat du chaue-eau. Alerte alimentation Le lave-vaisselle s’arrête temporairement si une tension anormale est détectée pendant le fonctionnement du lave-vaisselle.

REMARQUE Avant de commencer un cycle, faites couler l’eau chaude pour dégager l’eau froide des tuyaux.

REMARQUE On parle d’anomalie d’alimentation électrique lorsque la tension est soit trop basse, soit trop élevée pour faire fonctionner correctement les appareils électroménagers ou électroniques. Une panne d’électricité survient lorsqu’il n’y a pas d’électricité disponible pour faire fonctionner les appareils électroniques.

REMARQUE Les boutons du panneau de commande peuvent être désactivés lorsque la tension est trop faible pour que le lave-vaisselle fonctionne. Lorsque la tension revient à la normale, le lave-vaisselle reprend automatiquement le cycle de lavage si la porte n’a pas été ouverte. Si la porte est ouverte pendant la période d’alimentation anormale, appuyez sur Start et fermez la porte dans les 4secondes pour que le cycle reprenne lorsque l’alimentation redevient normale. L’indicateur d’alimentation rouge dans la fenêtre d’état s’éteint une fois que l’alimentation est revenue à la normale. Si l’alimentation devient anormale pendant la sélection du cycle, le voyant à DEL de démarrage s’éteint et la fenêtre d’état ache le message rouge «Power» et 2tirets. Pendant ce temps, l’interface utilisateur ache deux tirets et un message rouge «Power» avec un voyant à DEL de démarrage allumé. Reprendre le lavage après une coupure de courant Lorsque le courant est rétabli, le panneau de commande s’allume pendant 3secondes pendant que le lave-vaisselle démarre. Une fois le démarrage terminé, les paramètres de lavage à l’endroit où le cycle s’est arrêté s’achent sur le panneau de commande et dans la fenêtre d’état. Le message rouge «Power» s’ache dans la fenêtre d’état et le voyant à DEL START clignote pour indiquer que l’alimentation était coupée. Le panneau de contrôle reste dans cet état jusqu’à ce qu’un bouton autre que CANCEL soit actionné. Appuyer sur CANCEL annule le cycle. Pour reprendre un cycle de lavage après une coupure de courant, ouvrez la porte pour acher l’endroit où les paramètres de lavage se sont arrêtés. Appuyez sur START pour reprendre le cycle de lavage. Touchez n’importe quel bouton, à l’exception de START ou CANCEL, pour valider une alerte alimentation sans reprendre le lavage. DÉPANNAGE24 DÉPANNAGE Vaisselle non sèche

• Sélectionner les options de séchage à chaud, de lavage à haute température ou d’assainissement améliorera le séchage.

• Assurez-vous que le distributeur de liquide de rinçage est rempli.

• Augmentez le réglage de décharge du liquide de rinçage. (Consultez Liquide de rinçage).

• Vérifiez la température de l’eau entrante. Assurez-vous qu’elle est à au moins 49

• Vérifiez que les articles sont correctement chargés, évitez les emboîtements.

• Les articles en plastique peuvent devoir être séchés à la main.

• Les tasses avec un fond concave ramasseront de l’eau. Chargez-les à l’extrême gauche du panier supérieur afin qu’elles soient maintenues en position inclinée.

• Les contenants, les bols, les casseroles et les poêles ainsi que toute vaisselle avec des surfaces concaves qui peuvent recueillir de l’eau doivent être placés dans le panier face ou inclinés vers le bas afin que l’eau puisse s’égoutter même à partir du point le plus bas. Embout de séchage

• Sélectionnez les touches Lavage normal et Lavage à température élevée avec un liquide de rinçage pour obtenir un meilleur séchage. Verrerie et verre à pied tachés ou troubles

• Vérifiez la dureté de l’eau. Pour une eau extrêmement dure, il peut être nécessaire d’installer un adoucisseur d’eau. (Consultez Tableau des détergents).

• La température de l’eau peut être basse. Évitez les températures extrêmement basses ou extrêmement élevées. (Consultez Facteurs aectant le rendement.)

• Évitez de surcharger et de charger incorrectement. (Consultez Préparation et chargement des plats.)

• Utilisez un nouveau détergent. L’ancien détergent est inecace.

• Assurez-vous que le distributeur de liquide de rinçage est rempli.

• Vérifiez que la quantité appropriée de détergent est utilisée pour le cycle sélectionné. (Distributeur de détergent).

• La pression d’eau domestique peut être trop basse, soit20 à 120lb par pouce carré (psi). Avant d’appeler: Avant d’appeler pour obtenir un service, consultez cette liste. Vous pourriez économiser du temps et de l’argent. Cette liste comprend des situations courantes qui ne sont pas le résultat d’un défaut de fabrication ou de matériel dans votre lave-vaisselle. Résidus alimentaires laissés sur la vaisselle

• Choisissez un autre cycle pour une durée de lavage plus longue.

• Vérifiez la section chargement du panier pour un chargement approprié. Évitez d’emboîter des articles.

• Ne surchargez pas le lave-vaisselle (voir Préparation et chargement des plats).

• Vérifiez que le piège à verre est entretenu et installé correctement (consultez Entretien et nettoyage). La pression d’eau de la maison est peut- être trop faible-elle devrait être de20 à 120livres par pouce carré (psi).

• Vérifiez la température de l’eau entrante. Elle devrait être d’environ

F). (Consultez Facteurs aectant le rendement.)

• Vérifiez la dureté de l’eau. Pour une eau extrêmement dure, il peut être nécessaire d’installer un adoucisseur d’eau. (Consultez Tableau des détergents).

• Utilisez un nouveau détergent.

• Assurez-vous que les articles ne bloquent pas les gicleurs, ce qui les empêche de tourner.

REMARQUE Le panneau de commande s’arrête dans 4secondes si le bouton START n’est pas actionné après l’ouverture de la porte. Il faut appuyer sur le bouton de démarrage pour reprendre le lavage en cas de coupure de courant, puis le rétablir pendant un cycle en cours. Si une panne de courant survient pendant un délai de lavage, le lave-vaisselle redémarre dès que le courant est rétabli. Lorsque le redémarrage est terminé, à l’ouverture de la porte, le compte à rebours du temps de retard restant s’ache dans la fenêtre d’état. En cas de coupure de courant pendant la sélection d’un cycle, une fois le courant rétabli, le panneau de commande s’allume pendant 3secondes pendant que le lave- vaisselle démarre. Une fois la mise en route terminée, les sélections de cycle peuvent être eectuées si la porte est ouverte.25 Vaisselle ébréchée

• Chargez avec soin et ne surchargez pas. (Consultez Préparation et chargement des plats.)

• Placez les articles délicats dans le compartiment supérieur.

• Placez les verres fermement contre les broches et non dessus.

• Chargez les articles pour qu’ils soient fixés et ne bougent pas lorsque vous déplacez les compartiments vers l’intérieur et l’extérieur. Déplacez les compartiments vers l’intérieur et vers l’extérieur lentement.

• Assurez-vous que les grands verres et les verres à pied seront dégagés du dessus de la cuve lorsque le panier est rentré.

• La porcelaine antique et le cristal doivent être lavés à la main. Vaisselle tachée ou décolorée

• Le thé et le café peuvent tacher les tasses. Retirez les taches à la main dans une solution de 1/2 tasse (120ml) d’eau de Javel et d’un quart (1 L) d’eau tiède. Rincez abondamment.

• Les dépôts de fer dans l’eau peuvent créer une pellicule jaune ou brune. Un filtre spécial installé dans la conduite d’alimentation d’eau corrigera ce problème. (Consultez Retrait des taches et de la pellicule)

• Les ustensiles en aluminium peuvent laisser des marques grises et noires lorsqu’ils frottent contre d’autres articles. Chargez-les correctement.

• Certains aliments à haute teneur en acide peuvent causer une décoloration de l’acier inoxydable et des plastiques s’ils restent dans le lave-vaisselle pendant une longue période. Rincez à la main si vous n’utilisez pas le lave- vaisselle en une seule fois.

• Le mélange d’ustensiles en acier inoxydable et d’ustensiles en argent dans le panier à ustensiles peut causer une perforation des lames en acier inoxydable. Évitez de mélanger l’acier inoxydable et l’argent. Égratignures

• Utiliser trop de détergent, particulièrement dans l’eau douce ou adoucie, cause des dommages qui ressemblent à une pellicule, mais qu’on ne peut enlever.

• Ajustez la quantité de détergent en fonction de la dureté de l’eau. (Consultez Tableau des détergents).

• Baissez la température de l’eau en sélectionnant le cycle Normal. Le lave-vaisselle ne se remplit pas

• Assurez-vous que l’alimentation en eau est ouverte.

• Vérifiez que le protecteur de débordement se déplace librement de haut en bas. (Voir la section Protecteur de débordement.) Détergent restant dans les tasses

• Le détergent peut être vieux. Jetez et utilisez du nouveau détergent.

• Assurez-vous que la charge de vaisselle n’empêche pas le jet de pénétrer dans le réservoir de détergent.

• Vérifiez si le cycle est terminé.

• Assurez-vous que les articles n’empêchent pas l’ouverture du distributeur de détergent. Vapeur à l’évent

• De la vapeur d’eau s’échappe de l’évent pendant la partie séchage du cycle. C’est normal.

• Le liquide de rinçage renversé peut provoquer de la mousse et un débordement. Essuyez tout déversement avec un chion humide.

• Vérifiez si le lave-vaisselle est au niveau. (Consultez Instructions d’installation). Sons normaux que vous entendrez

• Les sons normaux comprennent le remplissage d’eau, la circulation de l’eau et les sons du moteur.

• Il y a un changement notable du son lorsque l’action de lavage bascule entre le gicleur inférieur et le gicleur central. Ce changement est normal puisque chaque gicleur a son propre son.

• Il est normal que le lave-vaisselle s’arrête (aucun son) lorsque l’action de lavage bascule entre les gicleurs inférieur et central. Eau au fond de la cuve

• L’eau laissée dans la cuve après le cycle n’est pas normale. Si l’eau reste dans le fond de la cuve, le lave-vaisselle peut ne pas être vidé correctement. (Consultez Lave- vaisselle ne se vide pas correctement.) Fuites du lave-vaisselle

• Vérifiez que le joint d’étanchéité de la porte est enfoncé dans son canal de montage, qu’il atteint le fond de la cuve et qu’il ne dépasse pas la nervure d’extrémité de manière à interférer avec la fermeture de la porte.

• Le liquide de rinçage renversé peut provoquer de la mousse et un débordement. Essuyez tout déversement avec un chion humide. DÉPANNAGE26

• Vérifiez si le lave-vaisselle est au niveau. (Consultez Instructions d’installation).

• Évitez l’excès de mousse utilisant la bonne quantité de détergent conçu pour les lave-vaisselle automatiques. Le lave-vaisselle ne fonctionne pas

• Vérifiez si le disjoncteur est déclenché ou si un fusible est grillé.

• Assurez-vous que l’alimentation en eau est ouverte.

• Vérifiez si le cycle est réglé correctement. (Consultez Instructions d’utilisation.)

• Le lave-vaisselle est-il réglé sur l’option Delay start (Démarrage diéré)?

• Assurez-vous que la porte est fermée et verrouillée.

• Assurez-vous que la touche DÉMARRER/ANNULER est enfoncée après avoir sélectionné le cycle. Le lave-vaisselle ne se vide pas correctement

• Si l’appareil est branché à un broyeur d’aliments, assurez-vous que le broyeur est vide.

• Assurez-vous que le bouchon de décompression a été enlevé de l’entrée du broyeur de déchets d’aliments.

• Assurez-vous que le tuyau de vidange n’est pas plié.

• Assurez-vous que le cycle est terminé et non en pause.

• Assurez-vous que le piège à verre a fait l’objet d’un entretien et est installé correctement, en veillant à ce que rien ne l’obstrue (consultez Entretien et nettoyage). Le cycle prend beaucoup de temps

• Le cycle peut avoir été automatiquement allongé pour atteindre les températures clés en raison d’un facteur comme une alimentation en eau froide ou une grande quantité de vaisselle.

• L’option Delay start (Démarrage diéré) peut avoir été sélectionnée.

• Choisissez des options de température plus basse pour raccourcir le cycle.

• Les cycles qui détectent la saleté s’ajustent automatiquement pour assurer un bon lavage; les saletés plus tenaces entraîneront une réponse de cycle plus longue. Le lave-vaisselle dégage une odeur

• Les plats souillés laissés dans le lave-vaisselle trop longtemps peuvent créer une odeur.

• Vous sentirez une «nouvelle» odeur à l’installation initiale. C’est normal.

• Vérifiez si l’appareil est drainé correctement. (Consultez Lave-vaisselle ne se vide pas correctement). Taches de l’intérieur de la cuve

• Le lavage de grandes quantités de vaisselle avec des saletés à base de tomate peut causer une apparence rose/orange. Cela n’aura aucune incidence sur le rendement et s’estompera graduellement au fil du temps. Le prérinçage réduira les risques de coloration. L’utilisation d’une option sans chaleur diminuera la coloration. Ouverture de la porte pendant un cycle

• Si la porte du lave-vaisselle est ouverte pendant que l’appareil fonctionne, il faut appuyer sur la touche DÉMARRER/ANNULER et fermer immédiatement la porte pour retourner l’appareil au cycle et à l’option sélectionnés. Vous devez procéder ainsi dans les 10minutes depuis l’ouverture de la porte pour que l’appareil continue le cycle. Retrait des taches et de la pellicule L’eau dure peut provoquer une accumulation de dépôts de calcaire à l’intérieur du lave-vaisselle. Les plats et les verres peuvent également avoir des taches et être recouverts d’une pellicule pour plusieurs raisons. (Consultez la section Verrerie et vaisselle tachée ou trouble.) Pour enlever l’accumulation et la pellicule, nettoyez selon les instructions suivantes :

1. Chargez les plats et les verres

propres de manière normale. Ne chargez pas d’ustensiles en métal oud’argenterie.

2. N’ajoutez pas de détergent.

3. Sélectionnez le cycle Lavage normal.

Fermez et verrouillez la porte. Appuyez sur la touche DÉMARRER/ ANNULER.

4. Laissez le lave-vaisselle fonctionner

jusqu’à ce qu’il commence la deuxième injection d’eau (environ 10minutes).

5. Déverrouillez la porte, ouvrez-la et

versez 2tasses de vinaigre blanc dans le fond du lave-vaisselle.

6. Fermez, verrouillez la porte et laissez

Votre appareil est couvert par une garantie limitée d’un an. Pendant un an à compter de votre date d’achat initiale, Electrolux paiera tous les coûts relatifs à la réparation ou au remplacement de toute pièce de cet appareil qui s’avère défectueuse pour ce qui est du matériel ou de la fabrication lorsque cet appareil est installé, utilisé et entretenu conformément aux instructions fournies. Exclusions Cette garantie ne couvre pas les éléments suivants:

1. Les produits dont les numéros de série originaux ont été retirés, modifiés ou ne peuvent

pas être facilement déterminés.

2. Le produit qui n’appartient plus à son propriétaire initial et appartient à un tiers ou a été

déplacé hors des États-Unis ou du Canada.

3. La rouille à l’intérieur ou à l’extérieur de l’appareil.

4. Les produits achetés «tels quels» ne sont pas couverts par cette garantie.

5. La perte alimentaire due à toute panne du réfrigérateur ou du congélateur.

6. Des produits utilisés dans un environnement commercial.

7. Les appels de service qui ne concernent pas de mauvais fonctionnement ou de défauts

de matériaux ou de fabrication, ou pour les appareils qui ne sont pas utilisés dans un usage domestique ordinaire ou utilisés de façons diérentes que celles décrites dans les instructions fournies.

8. Les appels de service pour corriger l’installation de votre appareil ou pour vous indiquer

comment utiliser votre appareil.

9. Les dépenses pour rendre l’appareil accessible pour l’entretien, comme le retrait de décorations,

unités, tablettes, etc., qui ne font pas partie de l’appareil lorsqu’il est expédié de l’usine.

10. Les appels de service pour réparer ou remplacer les ampoules, filtres à air, filtres à eau, autres

produits consommables, boutons, poignées ou autres pièces cosmétiques de l’appareil.

11. Les frais supplémentaires comprennent, sans s’y limiter, les appels de service hors des

heures d’ouverture, les fins de semaine ou jours fériés ou les frais supplémentaires pour les appels de service vers des régions éloignées, y compris l’État de l’Alaska.

12. Les dommages de finition de l’appareil ou de la maison pendant l’installation, y compris,

mais sans s’y limiter, les planchers, les armoires, les murs, etc.

13. Les dommages causés par: les services exécutés par des entreprises de service non

autorisées; l’utilisation de pièces autres que des pièces Electrolux authentiques ou des pièces obtenues auprès de personnes autres que les entreprises de service autorisées; ou des causes externes comme l’abus, l’utilisation abusive, l’alimentation inadéquate, les accidents, les incendies ou les événements de force majeure. EXCLUSION DE GARANTIES IMPLICITES; LIMITATION DES RECOURS LE SEUL RECOURS EXCLUSIF DU CLIENT EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE EST DE RÉPARER OU DE REMPLACER LE PRODUIT COMME PRÉVU AUX PRÉSENTES. LES RÉCLAMATIONS FONDÉES SUR DES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PÉRIODE LA PLUS COURTE PERMISE PAR LA LOI, MAIS PAS MOINS D’UN AN. ELECTROLUX NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES CONSÉCUTIFS OU ACCESSOIRES TELS QUE LES DOMMAGES MATÉRIELS ET LES FRAIS ACCESSOIRES RÉSULTANT DE TOUTE VIOLATION DE LA PRÉSENTE GARANTIE LIMITÉE ÉCRITE OU DE TOUTE GARANTIE IMPLICITE. CERTAINS ÉTATS ET PROVINCES N’AUTORISENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, OU ONT DES LIMITATIONS SUR LA DURÉE DES GARANTIES IMPLICITES, DE SORTE QUE CES LIMITATIONS OU EXCLUSIONS PEUVENT NE PAS S’APPLIQUER À VOUS. CETTE GARANTIE ÉCRITE VOUS DONNE DES DROITS JURIDIQUES SPÉCIFIQUES. VOUS POUVEZ ÉGALEMENT AVOIR D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. Si vous avez besoin d’un service Conservez votre reçu, votre bordereau de livraison ou tout autre document de paiement approprié pour établir la période de garantie si le service doit être requis. Si le service est eectué, il est de votre intérêt fondamental d’obtenir et de conserver tous les reçus. Vous devez obtenir le service en vertu de la présente garantie en communiquant avec Electrolux aux adresses ou aux numéros de téléphone ci-dessous. Cette garantie s’applique uniquement aux États-Unis et au Canada. Aux États-Unis, votre appareil est garanti par Electrolux Major Appliances North America, une division d’Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electrolux Canada Corp. Electrolux n’autorise aucune personne à modifier ou à ajouter des obligations en vertu de la présente garantie. Les obligations relatives au service et aux pièces en vertu de cette garantie doivent être exécutées par Electrolux ou par une société de service autorisée. Les caractéristiques ou spécifications du produit décrites ou illustrées peuvent changer sans préavis. États-Unis 1800374-4432 Frigidaire 10200 David Taylor Drive Charlotte, NC28262 Canada 1800265-8352 Electrolux Canada Corp. 5855 Terry Fox Way Mississauga (Ontario) Canada L5V 3E4Frigidaire.com 1800374-4432 Frigidaire.ca 1800265-8352 soutien aux propriétaires accessoires service Notre maison est la vôtre. Visitez-nous si vous avez besoin d’aide pour: enregistrement (Consultez votre carte d’enregistrement pour plus d’informations.) Bienvenue à la maison.
