Type de produit	Serrure électrique verticale pour portails
Marque	Vimar
Modèle	ELVOX ZD14
Dimensions	67 x 124 mm
Matériau du boîtier	Acier
Finition	Zingué
Alimentation électrique	12 V AC/DC (estimation) via transformateur conforme CEI EN 60742
Section minimale des câbles	1 mm²
Courant nominal	1 A (estimation)
Type de serrure	Gâche électrique avec verrou tournant
Utilisation	Portes et portails
Compatibilité cylindre	Cylindre Européen (demi-cylindre ZD14/M ou cylindre entier ZD14/I)
Distance de montage	4 mm entre la partie inférieure de la serrure et la gâche au sol
Accessoires inclus	Étrier à enterrer
Poids	500 g (estimation)
Normes	Conforme aux normes CEI
Fonctions principales	Verrouillage électrique par bobine, déverrouillage par impulsion, ouverture mécanique par clé
Type de montage	Montage encastré
Entretien	Nettoyage avec un chiffon sec, vérification périodique des connexions électriques
Sécurité	Installation par un professionnel, respect des normes électriques en vigueur
Réparabilité	Pièces de rechange disponibles auprès du fabricant
Température de fonctionnement	-10°C à +40°C (estimation)
Indice de protection	IP44 (estimation)

FOIRE AUX QUESTIONS - ELVOX ZD14 Vimar

Comment installer la serrure ELVOX ZD14 ?

Suivez les instructions de la figure 4 du manuel : montez la serrure sur la porte en respectant l'ordre des numéros. Assurez une distance de 4 mm entre la partie inférieure de la serrure et la gâche au sol pour un fonctionnement correct.

Quelle alimentation électrique est requise ?

La serrure doit être alimentée via un transformateur conforme à la norme CEI EN 60742 (ou source équivalente). La tension typique est de 12 V AC/DC. Utilisez des câbles d'au moins 1 mm² de section.

Peut-on utiliser la serrure avec un cylindre existant ?

Oui, elle est conçue pour un cylindre Européen. Selon la version, utilisez un demi-cylindre (ZD14/M) ou un cylindre entier (ZD14/I). Le cylindre n'est pas fourni.

Comment brancher les fils d'alimentation ?

Connectez les câbles au bornier de la bobine (voir figure 6) et serrez les vis de blocage. Respectez la polarité si l'alimentation est en DC. L'installation doit être réalisée par un professionnel conformément aux normes CEI.

Que faire si la serrure ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (tension et continuité des fils). Assurez-vous que la distance de 4 mm est respectée. Si le problème persiste, contactez un installateur qualifié ou le service après-vente Vimar.

Comment entretenir la serrure ?

Nettoyez régulièrement le boîtier avec un chiffon sec. Vérifiez périodiquement les connexions électriques et l'état du cylindre. Évitez les produits chimiques ou abrasifs.

Quelles sont les dimensions exactes ?

Les dimensions du boîtier sont de 67 x 124 mm. Pour un montage correct, prévoyez un espace de 4 mm entre la serrure et la gâche au sol.

La serrure est-elle compatible avec mon portail ?

Cette serrure est conçue pour les portails et portes équipés d'une gâche électrique verticale. Vérifiez que les dimensions et le type de cylindre correspondent. En cas de doute, consultez un professionnel.

Où se procurer des pièces de rechange ?

Les pièces de rechange sont disponibles auprès de Vimar ou de ses revendeurs agréés. Contactez le service client pour commander des composants comme la bobine ou le verrou tournant.

La serrure est-elle sécurisée contre les effractions ?

Elle offre un niveau de sécurité standard grâce à son boîtier en acier et son verrou tournant. Pour une sécurité renforcée, associez-la à un cylindre de haute sécurité et suivez les recommandations d'installation.

MODE D'EMPLOI ELVOX ZD14 Vimar

Manuale per il collegamento e l'uso - Installation and operation manual Manuel pour le raccordement et l'emploi - Manual para el connexionado y el uso Installations-und Benutzerhandbuch - Εγχειρίδιο σύνδεσης και χρήσης

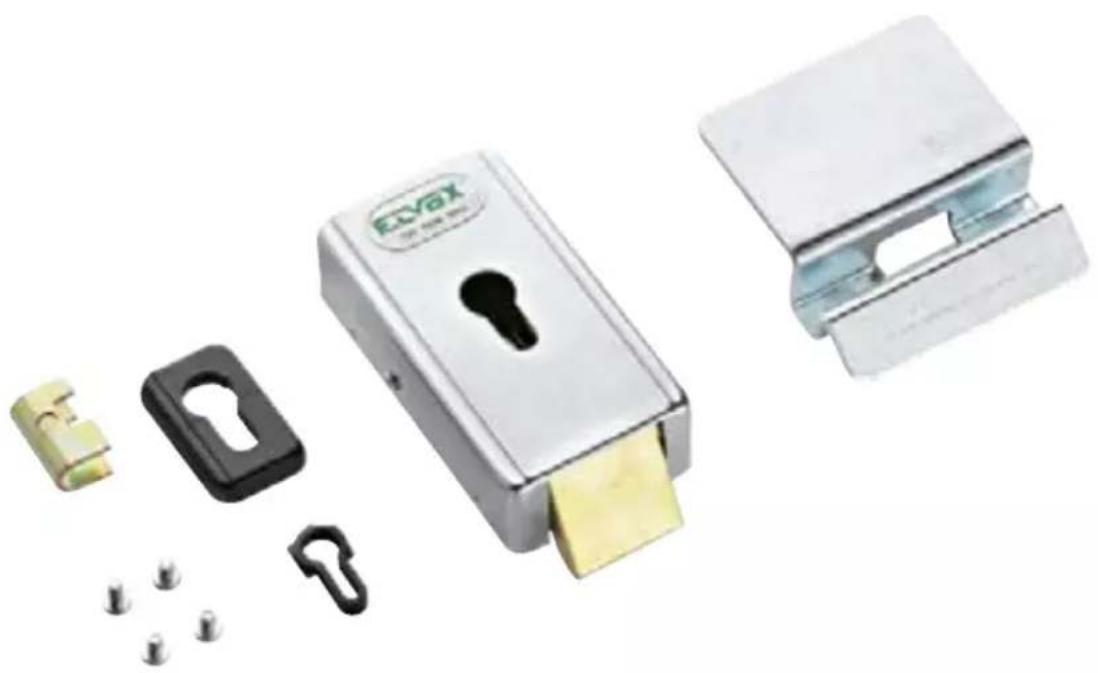

Serrure électrique verticale pour portails

Gâche électrique avec verrou tournant pour portes et portails. Ses dimensions réduites permettent un 'application idéale dans les colonnes montantes étroites. Version unique avec entrée de 70 mm.

CARACTÉRISTIQUES TECHNIQUES

Boitier en acier

Section mini câbles d'alimentation: 1 mm²

Finissage: zingué

Fournie avec étrier à enterrer

Dimensionnes: 67x124 mm (Fig. 1)

À utiliser avec cylindre Européen (non fourni):

- ZD14/M: demi-cylindre (Fig. 2)

- ZD14/I: cylindre entier (Fig. 3)

MONTAGE ET DÉMONTAGE DE LA SERRURE

- MONTAGE: pour installer la serrure sur la porte, suivez les instructions de la figure. 4 selon l'ordre indiqué par les numéros.

Note: au cours de la phase d'assemblage, assurez-vous qu'il yaune distance de 4 mm entre la partie inférieure de la serrure et la gâche au sol. Cette distance assure un fonctionnement correct de la serrure (fig. 5).

- DÉMONTAGE: pour démonter la serrure, suivez à l'inversla procédure indiquée à la fig. 4.

BRANCHEMENT ÉLECTRIQUE

Brancher les câbles d'alimentation au bornier de connexion de la bobine et serrer les vis de blocage (Fig. 6). Il est recommandé de connecter la serrure à une installation électrique conforme aux normes CEI applicables et de alimenter la serrure avec un transformateur conforme à la norme CEI EN 607421 ou avec une source d'alimentation avec grade équivalent de sécurité à 4111.2 et prescriptions successives de la norme CEI 64-8.
