Type de produit	Serrure électrique horizontale pour portails
Marque	Vimar
Modèle	ELVOX ZD04
Alimentation	12 V
Poids brut	1,400 g
Matériau du boîtier	Acier
Matériau du pêne	Laiton
Finition	Zinguée
Ambidextre	Oui (adaptable gauche/droite)
Entrée réglable	De 50 à 70 mm
Butée réglable	Oui (hauteur)
Fonctionnement	Déclic autobloquant
Utilisation	Portails et portillons
Dimensions	Voir schéma Fig. 1 de la notice
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité

FOIRE AUX QUESTIONS - ELVOX ZD04 Vimar

Comment inverser le sens d'ouverture de la serrure ?

Pour passer d'une serrure droite à gauche, retirez la poignée A et la plaque intérieure B (Fig. 2), puis extrayez la vis C et insérez-la dans le trou D (Fig. 3). Replacez la poignée de l'autre côté et la plaque tournée de 180°.

Comment régler l'entrée du barillet ?

Desserrez les vis F et F1, faites glisser le barillet le long de l'œillet, puis bloquez-le à la position souhaitée (entre 50 et 70 mm).

Comment régler la butée en hauteur ?

Déplacez la plaque G vers le haut ou le bas en agissant sur les vis H et H1 (Fig. 4) pour compenser un éventuel tassement du portail.

Quelle tension d'alimentation utiliser ?

La serrure fonctionne en courant continu 12 V. Assurez-vous que l'alimentation est adaptée.

Comment connecter la serrure au système d'automatisation ?

Connectez les fils au bornier de la serrure en respectant la polarité, puis reliez-les à la carte électronique du système d'automation. Gardez les fils aussi courts que possible.

La serrure est-elle compatible avec tous les portails ?

Elle est conçue pour portails et portillons. L'entrée réglable de 50 à 70 mm et la butée réglable permettent de s'adapter à différentes configurations.

Que faire si la serrure ne se verrouille pas correctement ?

Vérifiez l'alignement du barillet et de la gâche. Ajustez l'entrée et la butée si nécessaire. Assurez-vous que l'alimentation est bien de 12 V et que les connexions sont correctes.

Quel type de barillet utiliser ?

Le barillet fourni est adapté à cette serrure. Pour le montage, effectuez d'abord les réglages d'entrée, puis installez le barillet comme indiqué Fig. 5.

La serrure est-elle résistante aux intempéries ?

Le boîtier en acier zingué offre une bonne protection contre la corrosion, mais il est recommandé de protéger la serrure des intempéries directes si possible.

Où trouver la notice complète ?

La notice complète en PDF est disponible gratuitement sur la page produit de notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI ELVOX ZD04 Vimar

Serrure électrique horizontale ambidextre pour portails

Serrure électrique à barillet fixe pour portillon et portail. Ambidextre. Entrée unique réglable de 50 à 70 mm. Butée réglable en hauteur. Entraxes des trous de fixation unifiés.

Caractéristiques techniques

Boîtier en acier

Serrure à déclic en laiton, autobloquante

Alimentation : 12 V

Poids brut : 1.400 g

Finition : zinguée

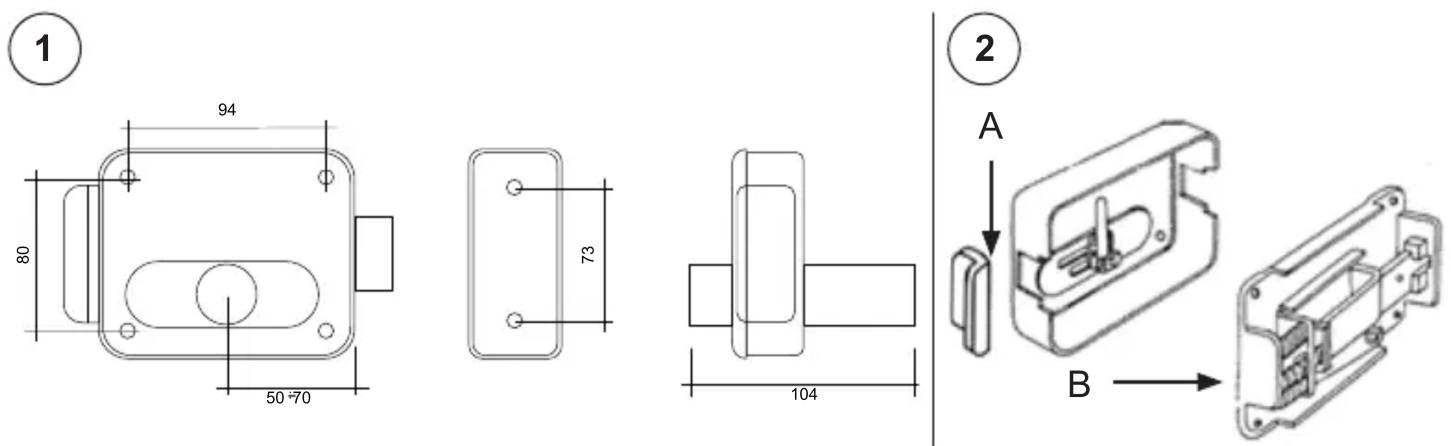

Dimensions : Fig. 1

Installation

Pour serrure gauche, il suffit de :

1) Extraire la poignée A et la plaque intérieure B (Fig. 2) 2) Extraire la vis C et l'introduire dans le trou D (Fig. 3) 3) Remettre la poignée A de l'autre côté du boîtier et remettre la plaque tournée de 180°

Réglage de l'entrée

Pour régler l'entrée, desserrer les visses F-F _1, faire glisser le barillet le long de l'œillet et le bloquer dans la position désirée (Fig. 5).

Réglage de la butée

En cas de tassement du portail ou du portillon, il suffit de déplacer la plaque G vers le haut ou vers le bas en agissant sur les vis H-H _1 (Fig. 4).

Montage du barillet

Après avoir effectué les réglages, monter le barillet (Fig. 5).

Raccordements

Effectuer les raccordements au corps de la serrure en veillant à ce que les fils soient aussi courts que possible.

Relier les conducteurs au bornier de la serrure de la carte électronique du système d'automation.
