Type de produit	Module serrure automatique Digibus
Marque	Vimar
Modèle	ELVOX R905 (Art. 120B/P01)
Alimentation	12-15 Vcc environ (borne 5 positif, borne 4 masse)
Consommation	Indiquée dans la notice complète
Relais de sortie	Contact N.O., courant max 1A, tension max 24V ca/cc
Ligne de communication	Digibus (borne 1)
Bornes de commande	T1 (programmation/envoi manuel), T2 (activation auto), T3 (non utilisé)
Fonction principale	Ouverture automatique de la gâche après appel depuis la plaque de rue
Activation ouverture auto	Via borne T2 fermée à la masse (interrupteur extérieur)
Indicateur LED	LED rouge (ouverture auto active), LED verte (mode programmation)
Programmation numéro Digibus	Similaire à un poste d'appartement : maintenir T1, appuyer sur PRG, attendre LED verte, effectuer appel
Commande manuelle gâche	Appui sur T1 envoie commande d'ouverture
Compatibilité	Systèmes Digibus Vimar (plaques, postes, standards)
Schémas de branchement	Fournis dans la notice (Art. 6145, 6204, etc.)
Montage	Partie supérieure amovible pour fixation dans boîtiers plus grands
Installation	Respecter les normes électriques en vigueur
Environnement	Ne pas jeter avec les ordures ménagères, recycler selon législation locale
Entretien	Aucun entretien particulier nécessaire

FOIRE AUX QUESTIONS - ELVOX R905 Vimar

Comment programmer le module ELVOX R905 ?

Maintenez la touche T1 enfoncée, puis appuyez brièvement sur la touche PRG. Sans relâcher T1, attendez 8 à 10 secondes que la LED verte s'allume. Ensuite, effectuez un appel depuis la plaque de rue (ou standard) avec le numéro que vous souhaitez associer. Le module mémorise le numéro et quitte la programmation (LED s'éteint).

Comment fonctionne l'ouverture automatique de la gâche ?

L'ouverture automatique est active uniquement lorsque la borne T2 est fermée vers la masse (borne 4). Lors d'un appel vers le numéro programmé, la LED rouge s'allume et après environ 1 à 2 secondes, le module envoie une commande d'ouverture à la gâche.

Que faire si l'ouverture automatique ne fonctionne pas ?

Vérifiez que la borne T2 est bien fermée (par exemple avec un interrupteur en position ON). Vérifiez aussi la programmation du numéro Digibus et que l'alimentation (12-15 Vcc) est présente aux bornes 5 (+) et 4 (masse).

Puis-je utiliser le module sans connexion T2 ?

Oui. Si T2 est laissé ouvert, le module ne réagit pas aux appels. Vous pouvez toutefois utiliser le bouton T1 pour envoyer manuellement une commande d'ouverture de gâche.

Qu'indiquent les LEDs sur le module ?

La LED rouge (droite) s'allume lorsque l'ouverture automatique est activée (T2 fermé) et qu'un appel est reçu. La LED verte (gauche) s'allume en mode programmation pour confirmer l'entrée en programmation.

Comment connecter un interrupteur extérieur pour l'ouverture automatique ?

Reliez une borne de l'interrupteur à la borne T2 du module et l'autre borne à la masse (borne 4). Fermez l'interrupteur pour activer la fonction d'ouverture automatique.

Quel est le rôle de la borne R-R ?

Les bornes R-R sont les contacts du relais (Normalement Ouvert). Ils se ferment lors d'un appel vers le numéro programmé (si T2 est fermé) pour commander la gâche. Le courant max est de 1A et la tension max de 24V ca/cc.

Puis-je programmer le module avec le même numéro que mon poste d'appartement ?

Oui, c'est le fonctionnement typique. Programmez le module avec le même numéro que le poste d'appartement associé afin qu'il réponde automatiquement aux appels entrants.

Que faire si la LED verte ne s'allume pas lors de la programmation ?

Assurez-vous de maintenir la touche T1 enfoncée pendant au moins 8 à 10 secondes après avoir appuyé sur PRG. Vérifiez également l'alimentation et la polarité (borne 5 positive, borne 4 masse).

Le module nécessite-t-il un entretien particulier ?

Non, aucun entretien particulier n'est nécessaire. Veillez simplement à respecter les conditions d'installation (température, humidité) et à ne pas nettoyer avec des produits agressifs. En fin de vie, recyclez selon la législation locale (poubelle barrée).

MODE D'EMPLOI ELVOX R905 Vimar

Module serrure automatique 120B/P01

Télécharger le manuel d'instructions sur le site www.vimar.com

Description générale 120B/P01 :

L'article 120B/P01 est un accessoire Digibus utilisé pour effectuer l'ouverture automatique de la gâche de la porte à la suite d'un appel depuis la plaque de rue vers le poste d'appartement. Cette fonction n'est active que lorsque la borne T2 est fermée (par un interrupteur extérieur) vers la masse (4). Lorsque l'automatisme est activé, la led rouge s'allume en tant que confirmation de l'insertion effectuée.

Description BORNES :

5 Positif d'alimentation (12/15 Vcc environ).

4 Masse (GND).

1 Ligne numérique "Digibus". Permet de communiquer avec d'autres appareils Digibus.

R-R Contact N.O. du relais (courant maximum 1A, tension maximum 24V CA/CC).

T1 Touche de programmation (en phase de reset) ou pour l'envoi manuel de la commande gâche.

T2 Borne d'activation de la fonction d'ouverture automatique. Relier à un interrupteur extérieur.

T3 Non utilisé.

Programmation numéro digibus :

Pour programmer le numéro Digibus associé, il est nécessaire d'individualiser de manière univoque le dispositif ; normalement effectuée avec le même numéro que le poste d'appartement associé, la procédure est similaire à la programmation d'un poste d'appartement Digibus : en maintenant la touche T1, appuyer pendant un instant sur la touche "PRG". Sans relâcher la touche T1, après 8/10 secondes environ la led verte (G) s'allume pour confirmer l'entrée du dispositif en programmation. Effectuer ensuite l'appel depuis la plaque (ou le standard ou un autre dispositif de programmation) avec le numéro que l'on veut associer.

Le dispositif 120B/P01, après avoir reçu l'appel, mémorise internement le numéro associé et quitte la programmation (en confirmant le tout avec l'extinction de la led verte). Effectuer un nouvel appel (avec T2 fermé) pour vérifier la programmation.

Fonctions accessoires (pour usages optionnels) :

1) Le bouton T1 peut être utilisé pour mettre le dispositif en programmation et pour forcer l'envoi "manuel" d'une commande d'OUVERTURE GÂCHE.

2) Le relais (entre les bornes R-R) est activé à la suite d'un appel vers le numéro (comme s'il s'agissait d'un poste d'appartement) uniquement au cas où la borne T2 est fermée (vers la masse). Aux appels successifs vers d'autres numéros ou en cas de reset, le relais se désactive.

Fonctionnement typique :

Le 120B/P01 est programmé avec le même numéro que le poste d'appartement lui étant associé. Si le contact T2 est fermé vers la borne 4 (GND), la led de DROITE (ROUGE) s'allume à la réception d'un appel vers le propre numéro ; après 1-2 secondes environ, le module renvoie vers la plaque une commande Digibus d'ouverture gâche. Au contraire, si le contact T2 est ouvert, le module ne réagit en aucune manière aux appels vers le propre numéro.

Partie supérieure (amovible si non nécessaire) pour la fixation par vis dans des boîtiers de plus grande dimension.

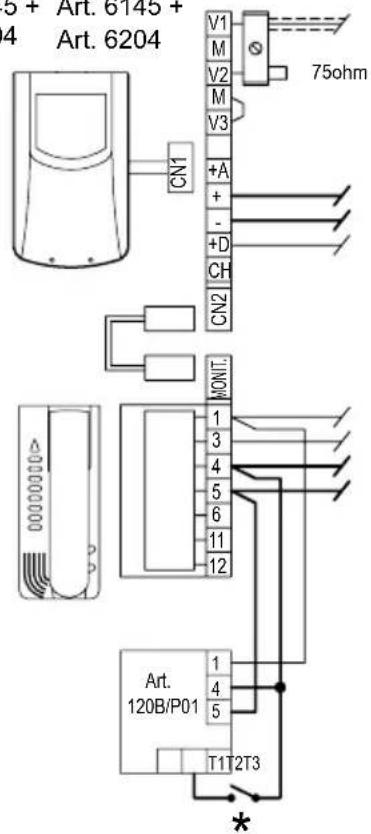

Schémas de branchement : Branchement du dispositif Art. 120B/P01 pour ouverture gâche automatique

Art. 6145 + Art. 6145 +

Art. 6204

5 + Art. 6145 + 4 Art. 6204 V1 M V2 M V3 +A + - +D CN1 CN2 75ohm MONT. 1 3 4 5 6 11 12 Art. 120B/P01 1 4 5 T1T2T3 *

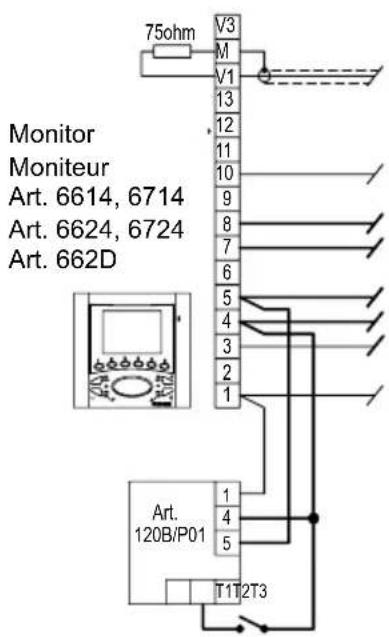

Monitor Moniteur Art. 6614, 6714 Art. 6624, 6724 Art. 662D 75ohm V3 M V1 13 12 11 10 9 8 7 6 5 4 3 2 1 Art. 120B/P01 1 4 5 T1T2T3

Interrupteur de validation ouverture gâche automatique

L'installation doit être effectuée en respectant les dispositions régissant l'installation du matériel électrique en vigueur dans le pays où se trouvent les produits.

Pour protéger l'environnement et la santé des personnes et éviter toute sanction administrative, l'appareil portant ce symbole ne devra pas être éliminé avec les ordures ménagères mais devra être confié au distributeur lors de l'achat d'un nouveau modèle. La récolte de l'appareil portant le symbole de la poubelle barrée devra avoir lieu conformément aux instructions divulguées par les organismes régionaux préposés à l'élimination des déchets.
