| Type de produit | Détecteur de mouvement extérieur anti-masque |
| Marque | Hager |
| Modèle | RLA145X |
| Dimensions (H x L x P) | 211 x 108 x 121 mm |
| Poids | 556 g (sans pack pile) |
| Alimentation | Pack pile RXU15X 3 V 3 Ah |
| Autonomie | 4 ans |
| Principe de détection | Infrarouge passif |
| Portée de détection | 4 à 15 m (réglable selon lentille) |
| Angle de détection | 90° (horizontal), réglable sur 180° par pas de 7,5° |
| Hauteur de pose recommandée | 0,9 m à 1,3 m |
| Liaison radio | 433,050 - 434,790 MHz (10 mW max) et 868 - 870 MHz (25 mW max) |
| Température de fonctionnement | -25°C à +60°C |
| Indice de protection | IP54 / IK07 (sauf fenêtre de l'enveloppe) |
| Fonctions de sécurité | Anti-masque 24h/24, autoprotection à l'ouverture et à l'arrachement |
| Entretien | Nettoyer régulièrement l'enveloppe ; remplacer le pack pile par RXU15X |
| Pièces détachées / Accessoires | Lentilles 4 m, 12 m, 15 m ; caches d'occultation ; mousses adhésives ; pack pile de rechange |
| Usage | Extérieur |
| Contenu de l'emballage | Détecteur, support de fixation, 3 lentilles inférieures, caches d'occultation, mousses adhésives, pack pile, vis |
FOIRE AUX QUESTIONS - RLA145X HAGER
Questions des utilisateurs sur RLA145X HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice RLA145X - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RLA145X de la marque HAGER.
MODE D'EMPLOI RLA145X HAGER
-

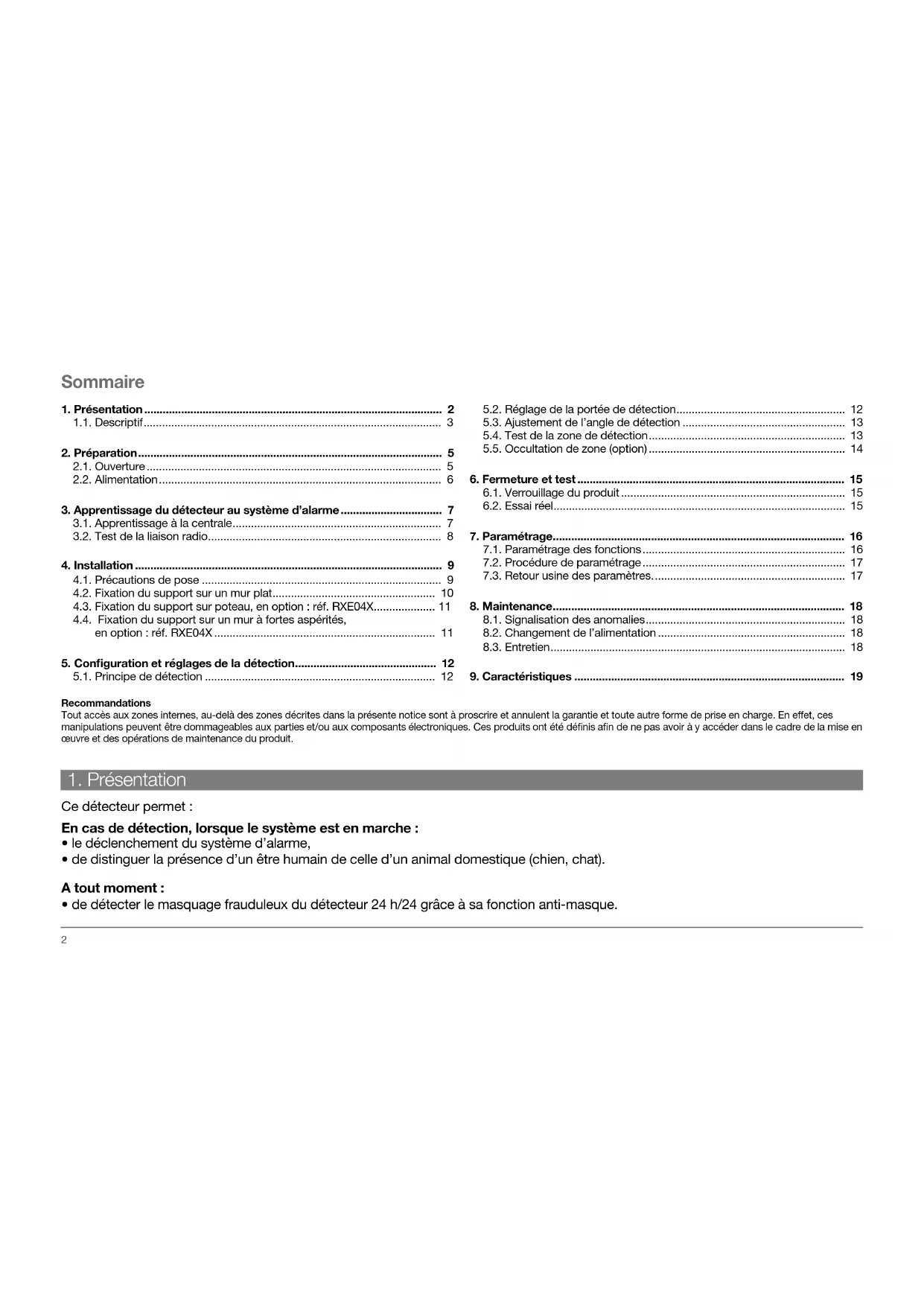

Présentation.... 2 1.1. Descriptif.... 3
-
Préparation.... 5 2.1. Ouverture.... 5 2.2. Alimentation.... 6
-
Apprentissage du détecteur au système d'alarme....7 3.1. Apprentissage à la centrale....7 3.2. Test de la liaison radio....8
-
Installation 9 4.1. Précautions de pose 9 4.2. Fixation du support sur un mur plat.... 10 4.3. Fixation du support sur poteau, en option : réf. RXE04X.... 11 4.4. Fixation du support sur un mur à fortes aspérités, en option : réf. RXE04X.... 11
-
Configuration et réglages de la détection.... 12 5.1. Principe de détection.... 12
5.2. Réglage de la portée de détection.... 12
5.3. Ajustement de l'angle de détection 13
5.4. Test de la zone de détection.... 13
5.5. Occultation de zone (option) 14
-
Fermeture et test.... 15 6.1. Verrouillage du produit.... 15 6.2. Essai réel.... 15
-
Paramétrage.... 16 7.1. Paramétrage des fonctions.... 16 7.2. Procédure de paramétrage.... 17 7.3. Retour usine des paramètres.... 17
-
Maintenance.... 18 8.1. Signalisation des anomalies.... 18 8.2. Changement de l'alimentation.... 18 8.3. Entretien.... 18
-
Caractéristiques .... 19
Recommendations
Tout accès aux zones internes, au-delà des zones décrites dans la présente notice sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.
1. Présentation
Ce détecteur permet :
En cas de détection, lorsque le système est en marche :
- le déclenchement du système d'alarme,
- de distinguer la présence d'un être humain de celle d'un animal domestique (chien, chat).
A tout moment :
- de détecter le masquage frauduleux du détecteur 24 h/24 grâce à sa fonction anti-masque.
1.1. Descriptif

Détecteur de mouvement extérieur
Composition du détecteur de mouvement extérieur


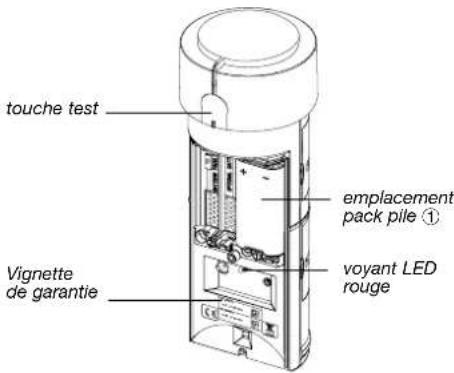

touche test emplacement pack pile ① voyant LED rouge Vignette de garantieModule de détection vue de dos

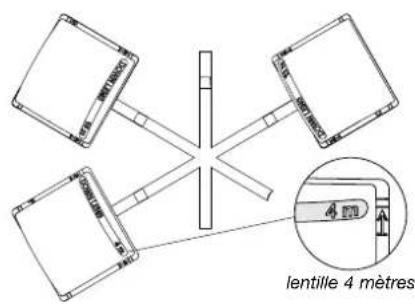

Accessoires fournis
3 lentilles de détection inférieures
(15 m, 12 m et 4 m)
Mousse adhésive pour mur plat Pack pile RXU15XMousse adhésive pour mur avec faibles aspérités


Cale pour support de fixation pour mur avec fortes aspérités

1 Retirer la casquette et desserrer la vis.

2 Faire coulisser le support vers le bas (a) puis tirer vers l'arrière (b).

3 Soulever le module de détection.

4 Dévisser la vis imperdable. Ôter la trappe d'accès aux piles.

1 Connecter puis visser le pack pile à l'emplacement ①. Le voyant rouge s'allume fixe 2 s.

3. Apprentissage du détecteur au système d'alarme

Lors de l'apprentissage, placer le produit à au moins 2 mètres de la centrale et du transmetteur (si installé).
La centrale doit être en mode installation, dans le cas contraire, demander à l'utilisateur de composer :
# puis # #
code maître (usine : 0000) code installateur (usine : 1111)
# 3 # #

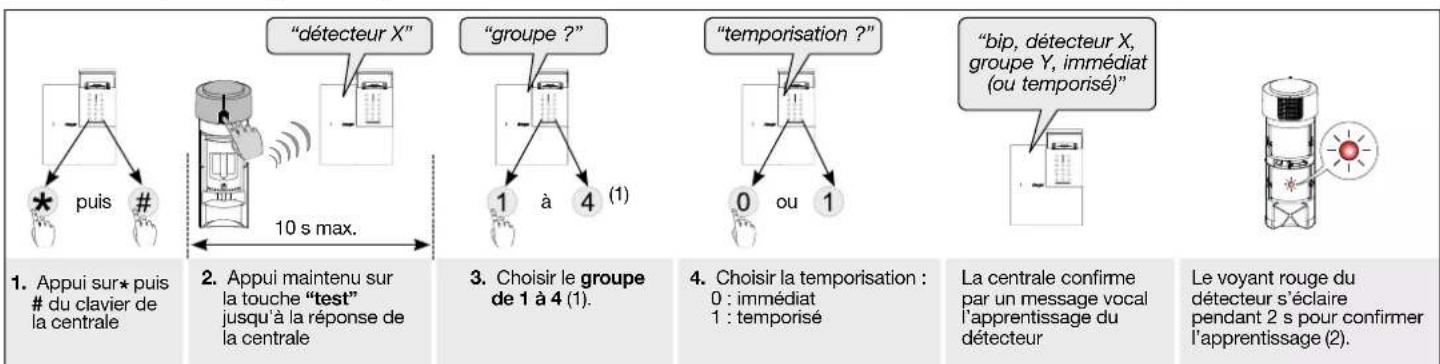

3.1. Apprentissage à la centrale
Réaliser la séquence d'apprentissage suivante :

Reprendre la séquence à son début dès lors que la réaction est différente de celle décrite.
(1) Selon le type de la centrale.
(2) Cette réaction est visible si la centrale possède une version logicielle supérieure ou égale à 5.2.0. Composer # 5 0 3 # # pour lire la version logicielle de la centrale.

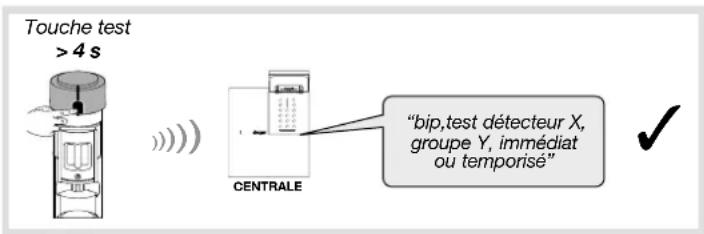

3.2. Test de la liaison radio
Positionner le détecteur à proximité de son point de fixation, puis tester la liaison radio de la centrale :
4.1. Précautions de pose
Le détecteur doit être placé :

Le détecteur ne doit pas être placé :
- dans un endroit susceptible d'être frappé directement ou indirectement par les rayons du soleil ou par une source lumineuse très puissante,

- en direction d'objets en mouvement (branches, buissons, linges, etc.).

* Il est possible de masquer des zones non souhaitées grâce aux caches d'occultation fournis. Voir § 5.5. Occultation de zone.
4.2. Fixation du support sur un mur plat

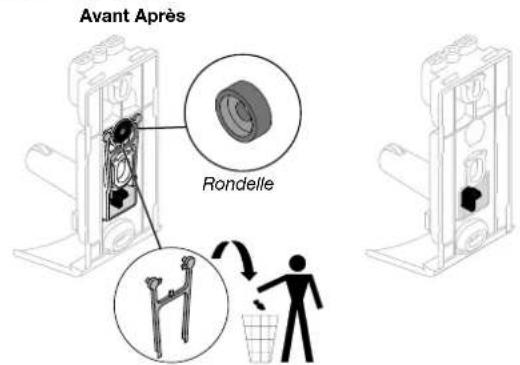

1 Détacher et conserver la rondelle située au dos du support de fixation.


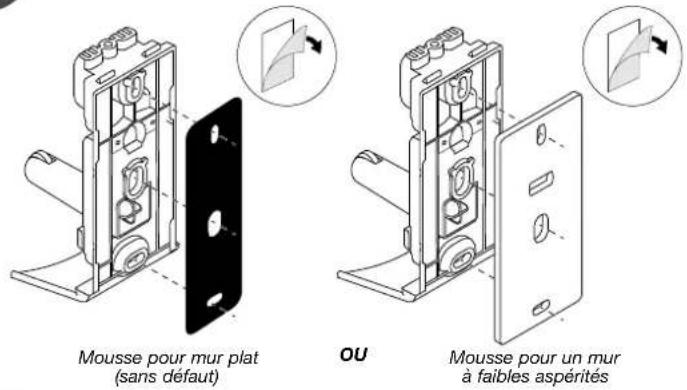

Avant Après Rondelle2 Coller une des 2 mousses d'étanchéité selon le type du mur.


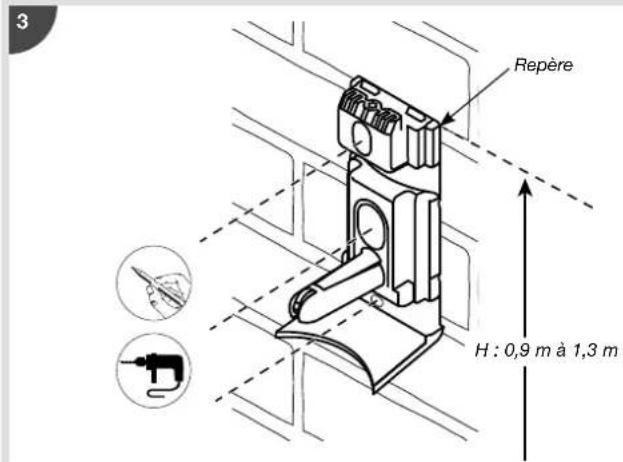

Repère H : 0,9 m à 1,3 m
Lors d'une tentative d'arrachement, le produit se détachera du mur à l'exception de la partie centrale (a) du support de fixation solidement fixée à l'aide de la rondelle (b). L'aimant (c) n'est plus en contact, l'autoprotection se déclenche.

4.3. Fixation du support sur poteau, en option : réf. RXE04X


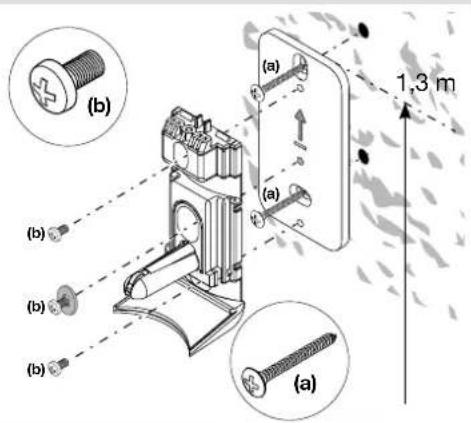

Poteau Collier de serrage4.4. Fixation du support sur un mur à fortes aspérités, en option : réf. RXE04X
- Positionner le haut de cale à 1,3 m.
- Sur le mur, repérer les 2 trous oblong, percer et serrer la cale avec des vis à tête fraisées (a).
- Positionner le support de fixation sur la cale.
- Serrer les 3 vis fournies (b) et une rondelle pour la vis centrale.
Sur ces 2 types de fixation, seule l'autoprotection à l'ouverture est assurée.
5. Configuration et réglages de la détection
5.1. Principe de détection
Détection : les faisceaux inférieurs et supérieurs sont coupés.

Pas de détection : seul le faisceau supérieur est coupé

Pas de détection : seul le faisceau inférieur est coupé

5.2. Réglage de la portée de détection
En réglage usine, la portée de détection est de 8 m. Elle peut être ajustée en remplaçant la lentille inférieure par une des lentilles fournies : 4 m, 12 m ou 15 m*. La portée de détection des lentilles est susceptible de varier en cas de fortes chaleurs et donc de diminuer la capacité de détection.
1 Positionner la lentille qui convient.

Vue de dessus de la zone infrarouge pour une lentille 15 m.

* La lentille 15 m doit être utilisée pour protéger des zones fermées (mur, portail plein...)
5.3. Ajustement de l'angle de détection


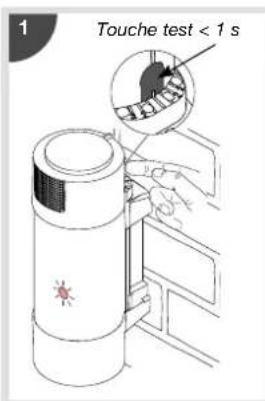

1 Touche test < 1 s


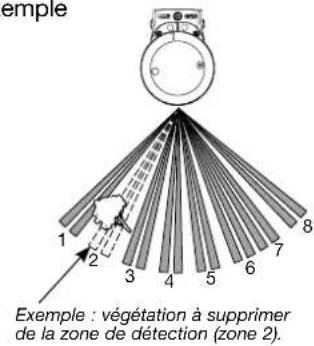

"bip, dissuasion, détecteur X"5.5. Occultation de zone (option)
Exemple


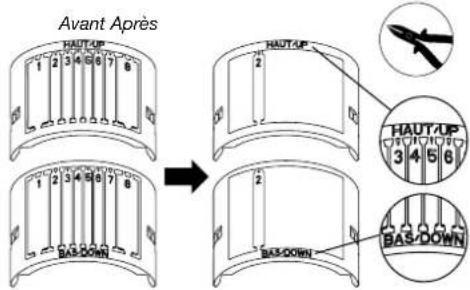

Découper les parties sécables et ne laisser que celles utiles au masquage.


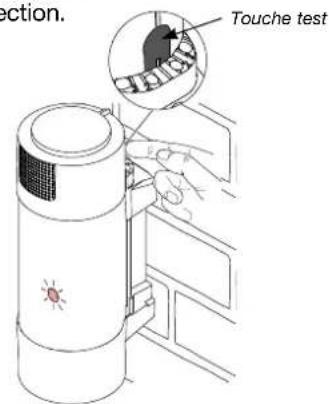

Positionner les occulteurs sur les lentilles.

Refaire un test
de détection.


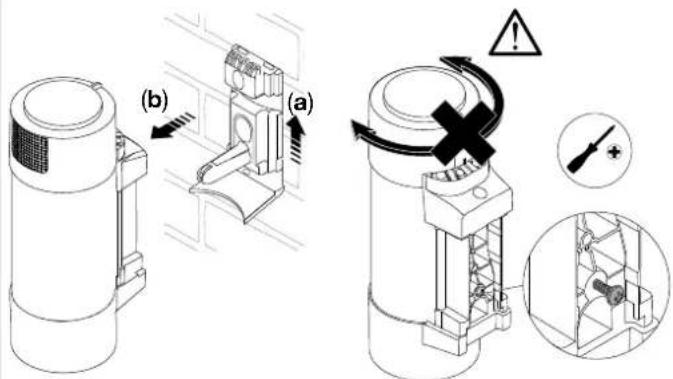

6.1. Verrouillage du produit
1 Bloquer la rotation du produit à l'aide de la vis fournie.

2 Repositionner l'ensemble sur le support mural et serrer la vis imperdable.
- Passer la centrale en mode utilisation en composant :
code installateur # 1 # #

- Mettre la centrale en Marche totale.
- Attendre la temporisation de sortie ou 90 s correspondant à la période d'activation du détecteur, durant cette période, ne pas se déplacer devant celui-ci.
- Traverser la zone protégée et vérifier la réaction de la centrale (voir notice installation de votre centrale).
7. Paramétrage
7.1. Paramétrage des fonctions
Le paramétrage manuel est possible si le module est hors de son enveloppe.
| Désignation de la fonction N° du paramètre Valeur du paramètre Caractéristiques | |||
| Eclairage du voyant à chaque détection en mode test 2 | 1 désactivé | ||
| 2 activé (usine) | |||
| Niveau alarme 4 | 1 intrusion | ||
| 2 préalarme | |||
| 3 dissuasion | |||
| 4 avertissement | |||
| Lentille installée (1) 11 | 1 4 m | ||
| 2 8 m | |||
| 3 12 m | |||
| 4 15 m | |||
| Réglage du niveau de sensibilité 12 | 1 mini | ||
| 2 moyen | |||
| 3 | maxi | ||
| Anti-masque | 15 | 1 | inactif |
| 2 | actif | ||
| Dissuasion lumineuse sur alarme (2) | 17 | 1 | inactif |
| 2 actif | |||
paramétrage usine
(1) Voir § 5.2. Réglage de la portée de détection.
(2) Si combiné avec “marche temporisé” l’autonomie sera réduite (cette fonction est disponible si la centrale possède une version logicielle supérieure ou égale à 5.2.0). Composer # 5 0 3 # # pour lire la version logicielle de la centrale.

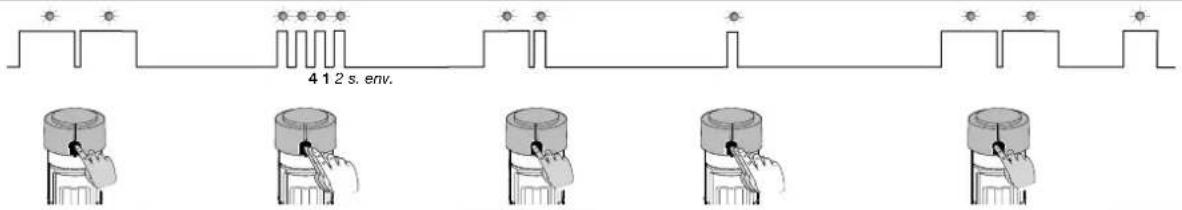

7.2. Procédure de paramétrage
Exemple de paramétrage : paramétrage du niveau d'alarme en intrusion.
Début 4 appuis correspondant
au 1er chiffre du n°
du paramètre

Appui de séparation

1 appui
correspondant à la
valeur du paramètre

Fin

- Chaque chiffre du n° et de la valeur du paramètre correspond à un certain nombre d'appuis successifs sur le détecteur (chiffre "0" = 10 appuis successifs).
- 3 clignotements successifs du voyant rouge en cours ou à la fin de la programmation indiquent une erreur de programmation ; dans ce cas, recommencer la séquence depuis le début.
7.3. Retour usine des paramètres
- Ôter la pile.
- Maintenir la touche test tout en connectant une pile à l'emplacement ①.
- Relâcher l'appui dès l'éclairage fixe de 2 s du voyant rouge.
8. Maintenance
8.1. Signalisation des anomalies
En cas d'anomalie sur le détecteur, après une commande système, la centrale signale vocalement :
- "bip, anomalie tension détecteur X": causée par le pack pile usagé ;
8.2. Changement de l'alimentation

Les paramétrages du détecteur sont sauvegardés lors du changement de l'alimentation.
- Configurer la centrale en mode installation en demandant à l'utilisateur de composer : # 2 # #
puis composer :

- Ôter le module de détection (voir § 2.1. Ouver ture).
- Remplacer le pack pile usagé et refermer le détecteur.
- Repasser la centrale en mode utilisation en composant:
# 1 # #
code installateur
- Refaire un test de fonctionnement (voir § 6.2. Essai réel).
8.3. Entretien
Vérifier et nettoyer régulièrement l'enveloppe.
En effet, toute salissure ou substance qui se dépose sur la surface de l'enveloppe peut limiter ou modifier les performances de détection voire générer des déclenchements inopinés.
Exemple :
- la présence de givre sur l'enveloppe peut rendre le détecteur insensible,
- un détecteur dont l'enveloppe est encrassée par des dépôts de végétaux ou de pollution peut déclencher à tort ou tardivement.

- Il est impératif de remplacer le pack pile par un pack pile d'alimentation de même caractéristique et de même type soit 3 V 3 Ah.
- Utiliser la référence RXU15X de marque Hager disponible au catalogue et ce, pour garantir la fiabilité et la sécurité des personnes et des biens.
- Déposer le pack pile usagé dans les lieux prévus pour le recyclage.

- Caractéristiques
| Spécifications Détecteur de mouvement | extérieur anti-masque |
| Principe de détection infrarouge passif | |
| Couverture 4 à 15 m sur 90° | |
| Plage de réglage de la zone de détection 180° (réglable par pas de 7,5°) | |
| Hauteur de pose 0,9 m à 1,3 m | |
| Usage extérieur | |
| Alimentation RXU15X 3 V 3 Ah | |
| Autonomie 4 ans | |
| Liaisons radio | • 433,050 - 434,790 MHz, 10 mW max, Duty cycle : 10 %• 868 - 870 MHz, 25 mW max, Duty cycle : 0,10 % Rx : category 2 |
| Fixation | • murale• sur poteau (accessoire poteau en option) |
| Température de fonctionnement - 25°C à + 60°C | |
| Taux moyen d'humidité de 60 % à 100 % | |
| Indices de protection mécanique IP54 / IK07 | (sauf fenêtre de l'enveloppe) |
| Autoprotection à l'ouverture et à l'arrachement | |
| Fonction anti-masque protection 24 h/24 après 120 s d'occultation | |
| Dimension ( H x L x P) 211 x 108 x 121 mm | |
| Poids 556 g (sans pack pile) | |
| Accessoires | • 2 paires de caches d'occultation dont 1 lot supplémentaire de rechange• 3 lentilles de portée : 4 m, 12 m, 15 m• 2 mousses adhésives d'étanchéité : mur plat, mur avec aspérités |
Indice
Boulevard d'Europe, B.P. 3
67215 OBERNAI CEDEX
France
