| Tipo di prodotto | Rivelatore di movimento esterno anti-mascheramento |
| Marca | Hager |
| Modello | RLA145X |
| Dimensioni (A x L x P) | 211 x 108 x 121 mm |
| Peso | 556 g (senza batteria) |
| Alimentazione | Batteria RXU15X 3 V 3 Ah |
| Autonomia | 4 anni |
| Principio di rilevamento | Infrarosso passivo |
| Portata di rilevamento | da 4 a 15 m (regolabile in base alla lente) |
| Angolo di rilevamento | 90° (orizzontale), regolabile su 180° con incrementi di 7,5° |
| Altezza di installazione consigliata | da 0,9 m a 1,3 m |
| Collegamento radio | 433,050 - 434,790 MHz (10 mW max) e 868 - 870 MHz (25 mW max) |
| Temperatura di esercizio | -25°C a +60°C |
| Grado di protezione | IP54 / IK07 (tranne finestra dell'involucro) |
| Funzioni di sicurezza | Anti-mascheramento 24h/24, autoprotezione all'apertura e allo strappo |
| Manutenzione | Pulire regolarmente l'involucro; sostituire la batteria con RXU15X |
| Ricambi / Accessori | Lenti da 4 m, 12 m, 15 m; coperture di occultamento; schiume adesive; batteria di ricambio |
| Uso | Esterno |
| Contenuto della confezione | Rivelatore, staffa di fissaggio, 3 lenti inferiori, coperture di occultamento, schiume adesive, batteria, viti |
Domande frequenti - RLA145X HAGER
Domande degli utenti su RLA145X HAGER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema di allarme in formato PDF gratuitamente! Trova il tuo manuale RLA145X - HAGER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RLA145X del marchio HAGER.
MANUALE UTENTE RLA145X HAGER
- Presentazione ...... 20
1.1. Descrizione 21
- Preparazione 23
2.1. Apertura 23
2.2. Alimentazione 24
- Apprendimento del rivelatore al sistema d'allarme 25
3.1. Apprendimento alla centrale 25
3.2. Test del collegamento radio.... 26
- Installazione 27
4.1. Precauzioni per l'installazione 27
4.2. Fissaggio del supporto su una parete piana 28
4.3. Fissaggio sul supporto per montaggio a palo, opzionale: cod. RXE04X.... 29
4.4. Fissaggio sul supporto per parete con forti asperità, opzionale: cod. RXE04X.... 29
- Configurazione e regolazioni della rilevazione.... 30
5.1. Principio di rilevazione.... 30
5.2. Regolazione della portata di rilevazione 30
5.3. Orientamento orizzontale dell'angolo di rilevazione.... 31
5.4. Test della rilevazione infrarossa 31
5.5. Maschere di zona (opzionale) 32
- Chiusura e test.... 33
6.1. Bloccaggio del prodotto.... 33
6.2. Prova reale.... 33
- Programmazione 34
7.1. Programmazione delle funzioni.... 34
7.2. Procedura di programmazione 35
7.3. Ritorno ai parametri di fabbrica.... 35
- Manutenzione.... 36
8.1. Segnalazione delle anomalie.... 36
8.2. Sostituzione della pila.... 36
8.3. Verifiche e pulizia.... 36
- Caratteristiche 37
Raccomandazioni
Le parti interne dell'apparecchiatura, al di fuori di quelle descritte nel presente manuale, non devono essere toccate; il mancato rispetto di questa disposizione invalida la garanzia e qualsiasi altra forma di responsabilita. Tali contatti possono infatti danneggiare le parti e/o i componenti elettronici. Questi prodotti sono stati concepiti in modo tale da non dover essere toccati durante la messa in funzione e durante le operazioni di manutenzione del prodotto.
1. Presentazione
Questo rivelatore permette:
In caso di rilevazione, quando il sistema è in funzione:
- l'attivazione del sistema d'allarme,
- di distinguere la presenza di un essere umano da quella di un animale domestico (cane, gatto),
In qualsiasi momento:
- di rivelare il mascheramento fraudolento del rivelatore 24 ore /24 grazie alla sua funzione antimascheramento.
1.1. Descrizione

Rivelatore di movimento da esterno antimask

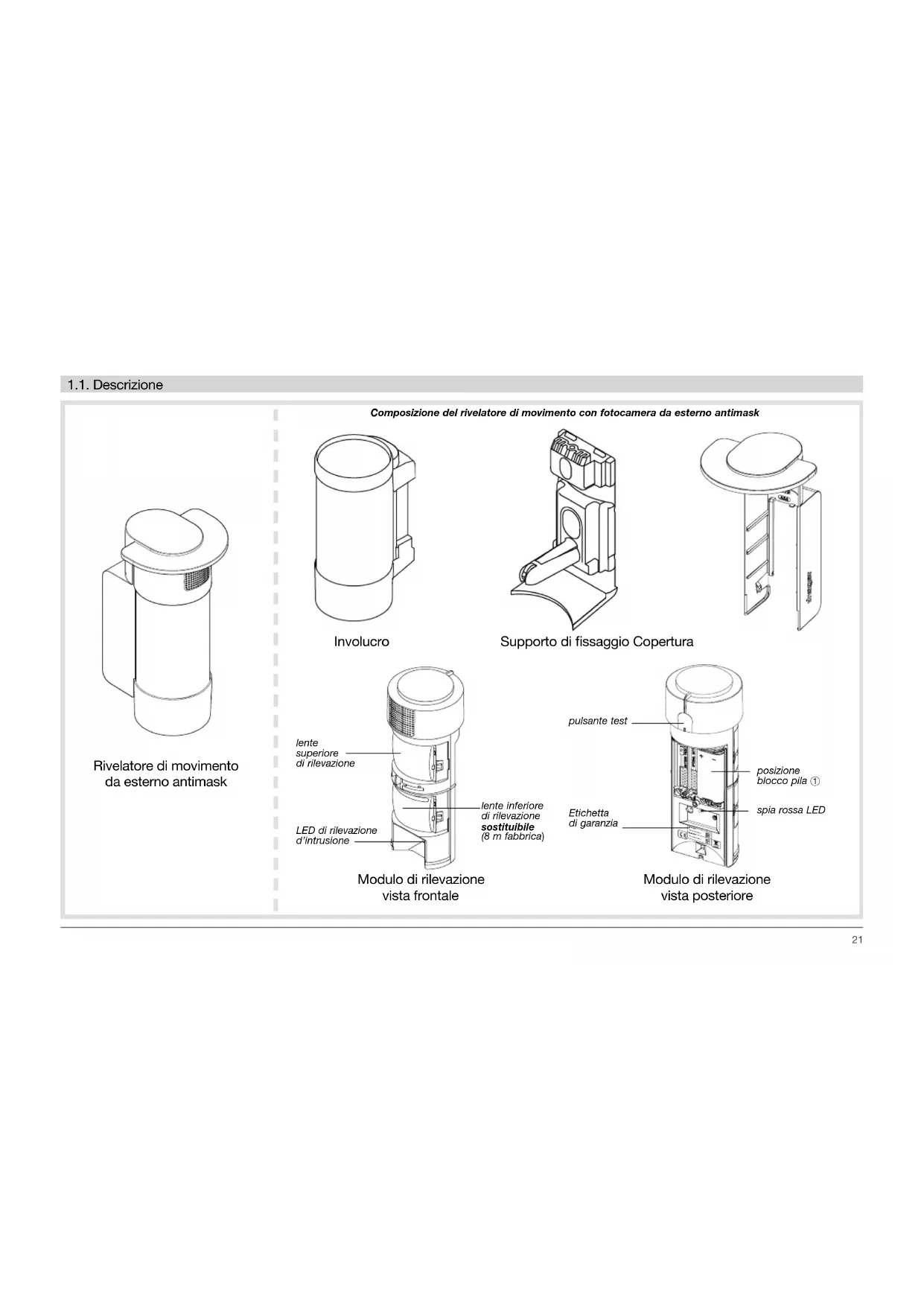

Composizione del rivelatore di movimento con fotocamera da esterno antimask

Supporto di fissaggio Copertura
Accessori forniti
3 lenti di rilevazione inferiori (15 metri, 12 metri e 4 metri)


Accessori non forniti: RXE04X
Supporto per montaggio su palo

Placca per fissaggio su parete con forti asperità

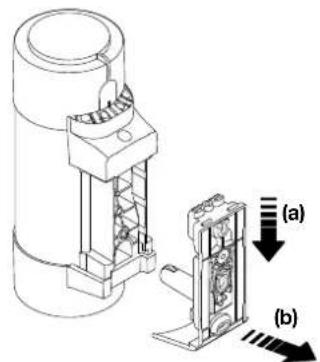

2 Fate scorrere il supporto verso il basso (a) e poi tirate indietro (b).

3 Sollevate il modulo di rilevazione.

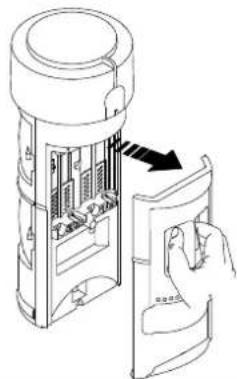

4 Svitate la vite imperdibile. Rimuovete lo sportello

5
d'accesso al vano pile.

1 Collegiate il blocco pila alla posizione ①. La spia rossa si accende fissa (2 secondi).

Durante l'apprendimento, posizionate il prodotto a una distanza minima di 2 metri dalla centrale e dal comunicatore (se installato).
La centrale deve trovarsi in modo installazione; in caso contrario, chiedere all'utente di digitare:



codice installatore
(di fabbrica: 1111)


3.1. Apprendimento alla centrale
Effettuate la seguente procedura d'apprendimento:

Ripetete dall'inizio la procedura se la reazione è diversa da quella descritta.
(1) Secondo il tipo della centrale
(2) Questa reazione è visibile se la centrale ha una versione software maggiore o uguale a 5.2.0. Digitate # 5 0 3 # # per consultare la versione del software della centrale.
3.2. Test del collegamento radio
Posizionate i rivelatori in prossimità del punto di fissaggio e verificate il collegamento radio:
Pulsante test
4s

))))

"bip, test rivelatore X, gruppo Y, immediato o ritardato"

4. Installazione
4.1. Precauzioni per l'installazione
Il rivelatore deve essere installato:

Il rivelatore non deve essere installato:
- in un luogo potenzialmente colpito - direttamente o indirettamente - dai raggi solari o da una fonte luminosa molto potente,

- direttamente su una parete metallica o vicino a sorgenti di disturbo elettromagnetico (contatore elettrico) o di ventilazione (climatizzazione, pompa di calore),


- in direzione di oggetti in movimento (rami, cespugli, panni stesi, ecc.).

* È possibile impedire la rilevazione in determinate zone utilizzando le maschere di zona fornite (v. § 5.5. Maschere di zona).
4.2. Fissaggio del supporto su una parete piana


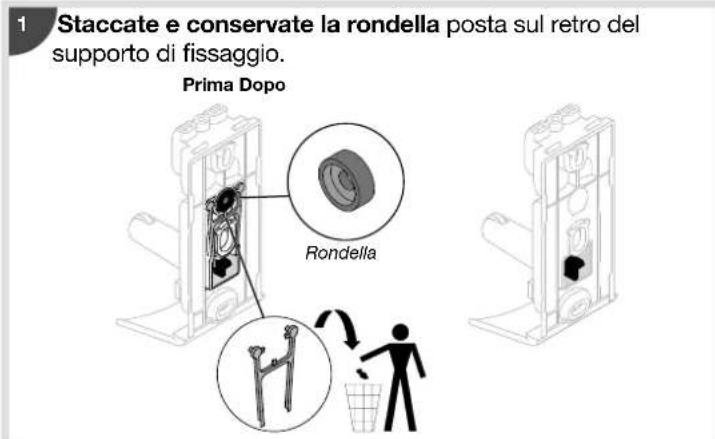

1 Staccate e conservate la rondella posta sul retro del supporto di fissaggio. Prima Dopo Rondella
Durante un tentativo di distacco, il prodotto si staccherà dalla parete tranne la parte centrale (a) del supporto di fissaggio solidamente fissata mediante la rondella (b). Il magnete (c) non è più in contatto, l'autoprotezione si attiverà.

4.3. Fissaggio sul supporto per montaggio a palo, opzionale: cod. RXE04X


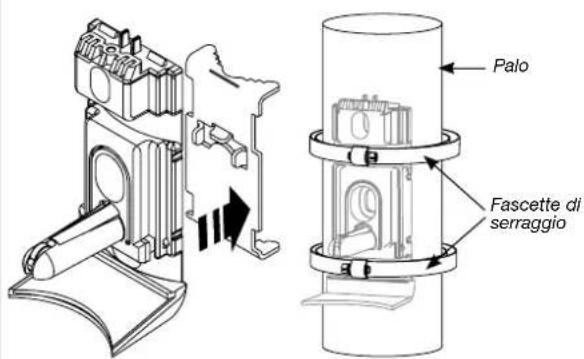

Palo Fascette di serraggio4.4. Fissaggio sul supporto per parete con forti asperità, opzionale: cod. RXE04X
- Posizionate la parte superiore della placca ad un'altezza di 1,3 metri.
- Sulla parete, segnate la posizione dei 2 fori, forate e fissate la placca con viti a testa fresata (a).
- Posizionate il supporto di fissaggio sulla placca.
- Avvitate le 3 viti fornite (b) utilizzando una rondella per la vite centrale.
Con questi ultimi 2 tipi di fissaggio, è garantita solo l'autoprotezione all'apertura e non al distacco.
5. Configurazione e regolazioni della rilevazione
5.1. Principio di rilevazione
Rilevazione:
I fasci inferiori e superiori sono interrotti

Nessuna rilevazione:
Solo il fascio superiore è interrotto

Nessuna rilevazione:
Solo il fascio inferiore è interrotto

5.2. Regolazione della portata di rilevazione
In regolazione di fabbrica, la portata di rilevazione è di 8 metri ma è possibile adattarla sostituendo la lente inferiore con una delle lenti fornite: 4 metri, 12 metri o 15 metri*. La portata di rilevazione delle lenti può variare in caso di elevate temperature, e diminuire quindi la capacità di rilevazione.

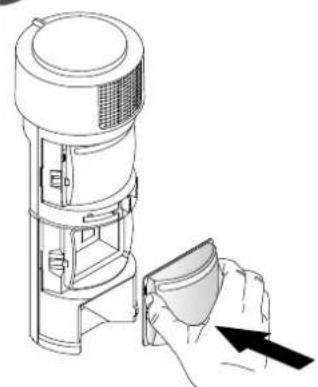

1 Posizionate la lente adatta.

Vista dall'alto della zona a infrarossi per una lente 15 metri.

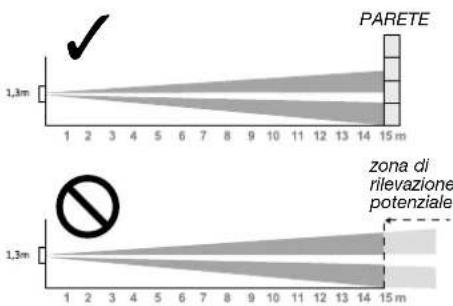

• È possibile utilizzare la lente 15 metri per proteggere le zone chiuse (parete, cancello pieno...).
5.3. Orientamento orizzontale dell'angolo di rilevazione
Esempio


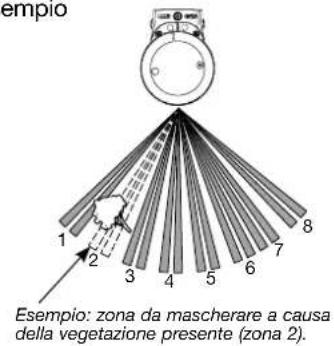

empio 1 2 3 4 5 6 7 8 Esempio: zona da mascherare a causa della vegetazione presente (zona 2).1
Staccate le parti sezionabili e lasciate solo quelle utili al mascheramento.
Posizionate gli schermi sulle lenti.

Ripetete un test
di rilevazione.


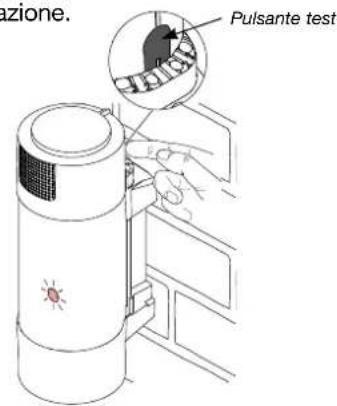

Pulsante test Izione.6. Chiusura e test
6.1. Bloccaggio del prodotto

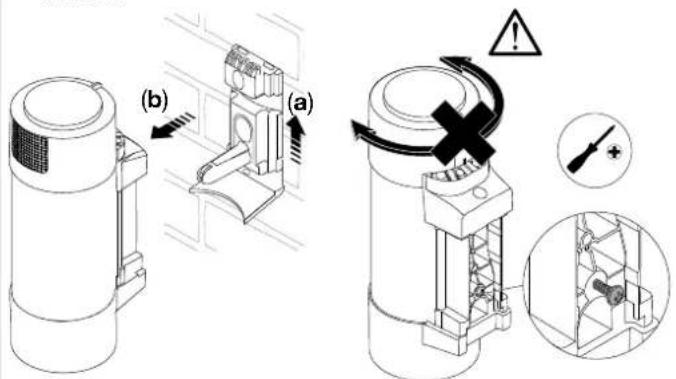

1 Bloccate la rotazione del prodotto mediante la vite fornita.
- Portate la centrale in modo uso digitando:
codice installatore # 1 # #

- Mettete la centrale in Acceso totale.
- Aspettate il ritardo d'uscita oppure 90 secondi (ossia il periodo di attivazione del rivelatore); durante questo periodo, non muovetevi davanti al rivelatore.
- Attraversate la zona protetta e verificate la reazione della centrale (v. manuale di installazione della vostra centrale).
8. Programmazione
8.1. Programmazione delle funzioni
La programmazione manuale è possibile se il modulo è fuori dal suo involucro.
| Descrizione della funzione N° del parametro Valore del parametro Caratteristiche | |||
| Illuminazione della spia ad ogni rilevazione in modo test 2 | 1 disattivato | ||
| 2 attivato (fabbrica) | |||
| Livello d'allarme 4 | 1 intrusione | ||
| 2 preallarme | |||
| 3 dissuasione | |||
| 4 avviso | |||
| Lente installata (1) 11 | 1 4 metri | ||
| 2 8 metri | |||
| 3 | 12 metri | ||
| 4 | 15 metri | ||
| Regolazione del livello di sensibilità | 12 | 1 | bassa |
| 2 | media | ||
| 3 | alta | ||
| Antimascheramento | 15 | 1 | inattivo |
| 2 | attivo | ||
| Luce dissuasiva su allarme (2) | 17 | 1 | inattivo |
| 2 | attivo | ||
programmazione di fabbrica
(1) V. § 5.2. Regolazione della portata di rilevazione
(2) Se il rivelatore è programmato con la temporizzazione ritardato l'autonomia sarà diminuita (questa fonzione è visibile se la centrale ha una versione software maggiore o uguale a 5.2.0.) Digitate # 5 0 3 # # per consultare la versione del software della centrale.
7.2. Procedura di programmazione
Esempio di programmazione: configurazione del livello di allarme intrusione.
- Ogni cifra del n° e del valore del parametro corrisponde a un certo numero di pressioni successive sul rivelatore (cifra "0" = 10 pressioni successive).
- 3 lampeggi successivi della spia rossa nel corso della programmazione o alla fine indicano un errore di programmazione; in questo caso, ripetete la procedura dall'inizio.
7.3. Ritorno ai parametri di fabbrica
- Rimuovete il blocco pila.
- Tenete premuto il pulsante test mentre collegate un blocco pila nella posizione ①.
- Rilasciate il pulsante non appena la luce della spia rossa si accende fissa per 2 secondi.
8. Manutenzione
8.1. Segnalazione delle anomalie
In caso d'anomalia sul rivelatore, dopo un comando sistema, la centrale segnala vocalmente:
- "Bip, anomalia tensione rivelatore X": causata da un blocco pila scarico;
- un mascheramento completo del rivelatore (funzione antimascheramento),
- un posizionamento non corretto del modulo di rilevazione nel suo involucro.

Le programmazioni del rivelatore vengono mantenute dopo una sostituzione della pila.
- Portate la centrale in modo installazione chiedendo all'utente di digitare: # 2 # #
codice principale
poi digitate:
[Non-Text]
# 2 # #
# 3 # #
codice installatore
- Rimuovete il modulo di rilevazione (v. § 2.1. Apertura).
- Sostituite la pila scarica e richiudete il rivelatore.
- Riportate la centrale in modo uso digitando:
# 1 # #
codice installatore
- Ripetete un test di funzionamento (v.§ 6.2. Prova reale).
8.3. Verifiche e pulizia
Verificate e pulite regolarmente l'involucro. Infatti qualsiasi sporcizia o sostanza depositata sulla superficie dell'involucro e della telecamera può limitare o modificare le prestazioni di rilevazione; potrebbe anche generare attivazioni intempestive.
Esempio:
- la presenza di brina sull'involucro può rendere insensibile il rivelatore.
- un rivelatore con l'involucro sporco (depositi vegetali o inquinamento) può attivarsi intempestivamente o in ritardo.

- Sostituite obbligatoriamente il blocco pila con un blocco pila identico per tipo e caratteristiche, ossia 3 V - 3 Ah.
- Utilizzate il blocco pila RXU15X di marca Hager (disponibile a catalogo) per garantire l'affidabilità e la sicurezza di persone e beni.
- Depositate il blocco pila scarico negli appositi contenitori per riciclo.

- Caratteristiche
| Specifiche tecniche Rivelatore a infrarossi da | esterno con antimascheramento |
| Principio di rilevazione infrarosso passivo | |
| Area di copertura da 4 a 15 metri su 90° | |
| Campo di regolazione della zona di rilevazione 180° (regolabile con passo di 7,5°) | |
| Altezza d'installazione da 0,9 metri a 1,3 metri | |
| Uso esterno | |
| Alimentazione RXU15X 3 V 3 Ah | |
| Autonomia 4 anni | |
| Collegamenti radio | • 433,050 - 434,790 MHz, 10 mW max, Duty cycle: 10 %• 868 - 870 MHz, 25 mW max, Duty cycle: 0,10 % Rx: category 2 |
| Fissaggio | • a parete• su palo (accessorio opzionale per montaggio su palo) |
| Temperatura di funzionamento da -25 °C a +60 °C | |
| Tasso medio d'umidità dal 60% al 100% | |
| Indici di protezione meccanica IP54 / IK07 (tranne finestra dell'involucro) | |
| Autoprotezione all'apertura e al distacco | |
| Funzione antimascheramento protezione 24 ore/24; attivazione dopo 120 secondi di mascheramento | |
| Dimensioni ( H x L x P) 211 x 108 x 121 mm | |
| Peso 556 g (senza il blocco pila) | |
| Accessori | • 2 paia di maschere di zona di cui 1 kit supplementare di ricambio• 3 lenti, di portata: 4 metri, 12 metri, 15 metri• 2 schiume adesive a tenuta stagna: parete piana, parete con asperità |
