30473.G - Relais électrique Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur avec sortie à relais inverseur
Marque	Vimar
Modèle	30473.G
Alimentation	BUS By-me Plus 29 V
Absorption	10 mA
Tension de sortie	120-230 V~ (contact NO/NC)
Courant max (charge résistive)	6 A (20 000 cycles)
Courant max (lampe incandescence)	6 A (20 000 cycles)
Courant max (lampe fluorescente/LED)	1 A (20 000 cycles)
Courant max (transformateur électronique)	4 A (20 000 cycles)
Courant max (transformateur ferromagnétique)	6 A (100 000 cycles)
Courant max (moteur cos φ 0,6)	3,5 A
Dimensions (approx.)	48 x 48 x 25 mm
Poids (approx.)	60 g
Montage	Encastré ou sur plaque (séries Linea, Eikon, Arké, Idea, Plana)
Fonctions	Monostable/bistable, retards d'activation et désactivation, scénarios
Configuration	Via bouton et application By-me Plus
Protection amont requise	Disjoncteur ou fusible ≤ 10 A
Entretien et nettoyage	Nettoyer avec un chiffon sec ; déconnecter l'alimentation avant intervention
Sécurité	Installation par technicien qualifié ; respecter les normes en vigueur
Pièces détachées et réparabilité	Aucune pièce détachée disponible ; réparation par un professionnel agréé
Informations générales	Conforme REACH (traces de plomb) ; DEEE : collecte séparée

FOIRE AUX QUESTIONS - 30473.G Vimar

Comment configurer le relais 30473.G ?

La configuration se fait via l'application By-me Plus. Lors de la création de groupes, suivez les instructions du manuel système : appuyez sur le bouton jusqu'à ce que la LED s'allume, puis l'application configure automatiquement le bloc fonctionnel.

Quels sont les paramètres de retard disponibles ?

Les retards d'activation et de désactivation peuvent être réglés de 0 à 200 secondes, ou de 201 à 250 minutes (ex. 201 = 1 minute). En mode monostable, le retard d'activation est le délai avant fermeture, et le retard de désactivation est la durée de maintien fermé.

Puis-je utiliser ce relais avec des lampes LED ?

Oui, pour les lampes fluorescentes et à économie d'énergie (y compris LED), le courant maximal est de 1 A (20 000 cycles). Vérifiez la compatibilité avec votre modèle spécifique.

Comment créer un scénario avec cet actionneur ?

L'actionneur peut appartenir à plusieurs scénarios. Programmez l'état souhaité (ON/OFF) pour chaque scénario via le module central de contrôle By-me Plus. Consultez le manuel du système pour les détails.

Quelle protection est requise en amont du relais ?

Le circuit d'alimentation de la sortie relais doit être protégé par un disjoncteur ou fusible de courant nominal ne dépassant pas 10 A.

Ce relais est-il compatible avec le système By-me Plus ?

Oui, le 30473.G est un actionneur conçu spécifiquement pour le système By-me Plus de Vimar. Il se connecte sur le bus 29 V et se configure via l'application dédiée.

Comment vérifier l'état du relais ?

La LED (repère A) indique l'état. En mode monostable, si plusieurs relais sont groupés avec les mêmes retards, l'état peut être affiché sur la touche de commande. Référez-vous au manuel By-me Plus.

Que faire si la LED ne s'allume pas lors de la configuration ?

Vérifiez que l'alimentation BUS est présente (29 V). Si le problème persiste, réinitialisez l'appareil en coupant puis rétablissant le BUS. Contactez un installateur qualifié si nécessaire.

Comment nettoyer l'actionneur ?

Utilisez un chiffon doux et sec. Ne jamais utiliser de solvants, d'abrasifs ou de produits liquides. Débranchez toujours l'alimentation avant nettoyage.

Où trouver la notice complète du 30473.G ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI 30473.G Vimar

Actuateur avec sortie à relais inverseur 16 A 120-230 V.

CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 29 V
- Absorption: 10 ~mA
- Sortie à relais en échange
- Charges commandables à 120-230 V\~ (contact NO):
- charges résistives: 6 A (20.000 cycles)
- lampes à incandescence : 6 A (20.000 cycles)
- lampes fluorescentes et lampes à économie d'énergie : 1 A (20.000 cycles)
- transformateurs électroniques : 4 A (20.000 cycles)
- transformateurs ferromagnétiques : 6 A (100.000 cycles)
- Charges commandables à 120-230 V- (contacts NO et NC) :
- moteurs cos ø 0,6 : 3,5 A
- Bornes :
- bus TP
- contacts relais (NC, C, NO)

CONFIGURATION.

POUR LES OPÉRATIONS D'INSTALLATION ET DE CONFIGURATION, VOIR LE MANUEL D'INSTRUCTIONS DU SYSTÈME By-me Plus.

• Blocs fonctionnels : 1
• Sélection du bloc fonctionnel (configuration) : durant la création des groupes, lorsque la appli demande d'appuyer sur le bouton des dispositifs :
• appuyer sur le bouton, la led s'allume ;
• lorsque la led est allumée, la appli configure le bloc fonctionnel ; à la fin de l'opération, la led s'éteint.

PARAMÈTRES.

• fonctionnement monostable ou bistable ;
• retard activation et retard désactivation : une valeur comprise entre 0 et 200 exprime un temps en secondes, une valeur comprise entre 201 et 250 exprime un temps en minutes (par exemple 201 = 1 minute, 202 = 2 minutes, etc.) ;

Fonctionnement monostable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de fermeture.

Retard de désactivation : temps de permanence du relais avec le contact NO fermé.

Fonctionnement bistable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de ON.

Retard de désactivation : retard dans l'ouverture du contact NO du relais depuis la réception de la commande de OFF.

Remarque.

Lorsque l'on crée un groupe avec plusieurs relais en modalité monostable, introduire pour tous les mêmes retards d'activation et de désactivation et ne pas insérer d'autres types d'actuateurs à l'intérieur du même groupe ; de cette manière, il est possible d'avoir l'indication de l'état du relais monostable sur la touche de commande. Pour des exigences particulières, il est possible d'utiliser la profondeur de groupe (par exemple, pour activer avec un seul bouton variateurs ou relais bistables).

- Paramètres par défaut : relais défini en fonctionnement bistable avec retard d'activation et désactivation nul.

SCENARIOS.

L'actionneur peut appartenir à plusieurs scénarios différents et, pour chacun d'eux, mémoriser l'état à rappeler lors de l'activation du scénario. Pour tout détail technique voir le manuel d'instructions du module centrale de contrôle.

RÈGLES D'INSTALLATION.

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

VUES DE FACE ET ARRIÈRE

A: Led
B: Bouton de configuration
N.B. Représentation graphique série Linea. Position des bornes, câblages et fonctions identiques pour Eikon, Arké, Idea et Plana.

FIGURE 1.

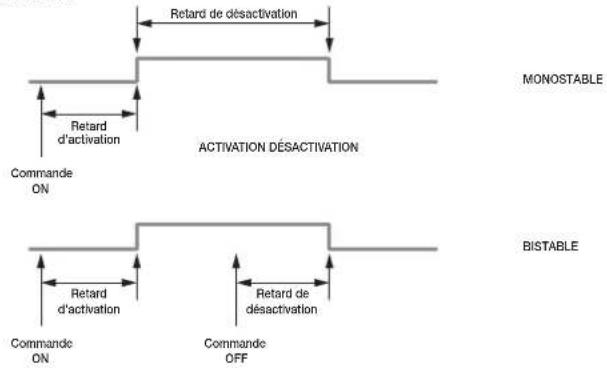

Retard de désactivation RETARD d'activation Commande ON ACTIVATION DÉSACTIVATION MONOSTABLE BISTABLE Retard d'activation Retard de désactivation Commande ON Commande OFF

Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 10 A.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'omballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à climiner de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
