Marque	Vimar
Modèle	19534.M
Catégorie	Relais électrique
Type d'actionneur	Actuateur avec sortie à relais inverseur
Tension d'alimentation	BUS 29 V
Consommation électrique	10 mA
Sortie	Relais inverseur (contacts NO, C, NC)
Charges commandables (contact NO) - Résistives	6 A (20 000 cycles)
Charges commandables (contact NO) - Lampes à incandescence	6 A (20 000 cycles)
Charges commandables (contact NO) - Lampes fluorescentes/économies d'énergie	1 A (20 000 cycles)
Charges commandables (contact NO) - Transformateurs électroniques	4 A (20 000 cycles)
Charges commandables (contact NO) - Transformateurs ferromagnétiques	6 A (100 000 cycles)
Charges commandables (contacts NO et NC) - Moteurs cos φ 0,6	3,5 A
Protection du circuit de sortie	Dispositif de protection jusqu'à 10 A
Système compatible	By-me Plus
Nombre de blocs fonctionnels	1
Modes de fonctionnement	Monostable ou bistable (configurable)
Retards d'activation/désactivation	0-200 secondes, 201-250 minutes
Paramètres par défaut	Bistable, retards nuls
Scénarios	Compatible (mémorisation d'état)
Séries de façades compatibles	Linea, Eikon, Arké, Idea, Plana
Règlement REACH	Peut contenir des traces de plomb
DEEE	Collecte séparée obligatoire en fin de vie

FOIRE AUX QUESTIONS - 19534.M Vimar

Quelle est la tension d'alimentation du relais 19534.M ?

La tension d'alimentation est fournie par le bus TP à 29 V, avec une consommation de 10 mA.

Comment configurer le relais en mode monostable ou bistable ?

La configuration s'effectue via le système By-me Plus. Pendant la création des groupes, lorsque l'application demande d'appuyer sur le bouton du dispositif, appuyez sur le bouton jusqu'à ce que la LED s'allume. L'application configure alors le bloc fonctionnel. Les paramètres de retard permettent de définir le mode (monostable ou bistable).

Quels types de charges le relais peut-il commander ?

Le relais peut commander des charges résistives (6 A), lampes à incandescence (6 A), lampes fluorescentes/économies d'énergie (1 A), transformateurs électroniques (4 A), transformateurs ferromagnétiques (6 A) et moteurs (3,5 A). Tous les contacts (NO et NC) supportent ces valeurs.

Comment installer le relais sur le bus TP ?

Le relais se connecte directement au bus TP via les bornes prévues. L'installation doit être réalisée par un technicien qualifié conformément aux normes électriques en vigueur dans le pays.

Que signifient les retards d'activation et désactivation ?

Les retards permettent de temporiser la fermeture (activation) et l'ouverture (désactivation) du contact NO. En mode monostable, le retard d'activation agit avant la fermeture, et le retard de désactivation définit la durée de maintien fermé. En mode bistable, les retards s'appliquent après les commandes ON et OFF.

Peut-on utiliser le relais dans des scénarios ?

Oui, l'actionneur peut appartenir à plusieurs scénarios et mémoriser l'état à rappeler lors de l'activation du scénario. Pour les détails techniques, consultez le manuel du module centrale de contrôle.

Quelle est la durée de vie des contacts ?

La durée de vie dépend du type de charge : par exemple, 20 000 cycles pour les charges résistives et 100 000 cycles pour les transformateurs ferromagnétiques. Les valeurs sont données pour les conditions nominales.

Comment protéger le circuit de sortie du relais ?

Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un disjoncteur, fusible ou interrupteur automatique avec un courant nominal ne dépassant pas 10 A.

Le relais est-il compatible avec les gammes Eikon, Arké, etc. ?

Oui, le relais est compatible avec les séries Linea, Eikon, Arké, Idea et Plana. Les bornes et fonctions sont identiques pour toutes ces gammes.

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être effectuée par un technicien qualifié. Respectez les réglementations locales. Le produit peut contenir des traces de plomb (REACH). En fin de vie, ne pas jeter avec les déchets ménagers : collecte séparée obligatoire (DEEE).

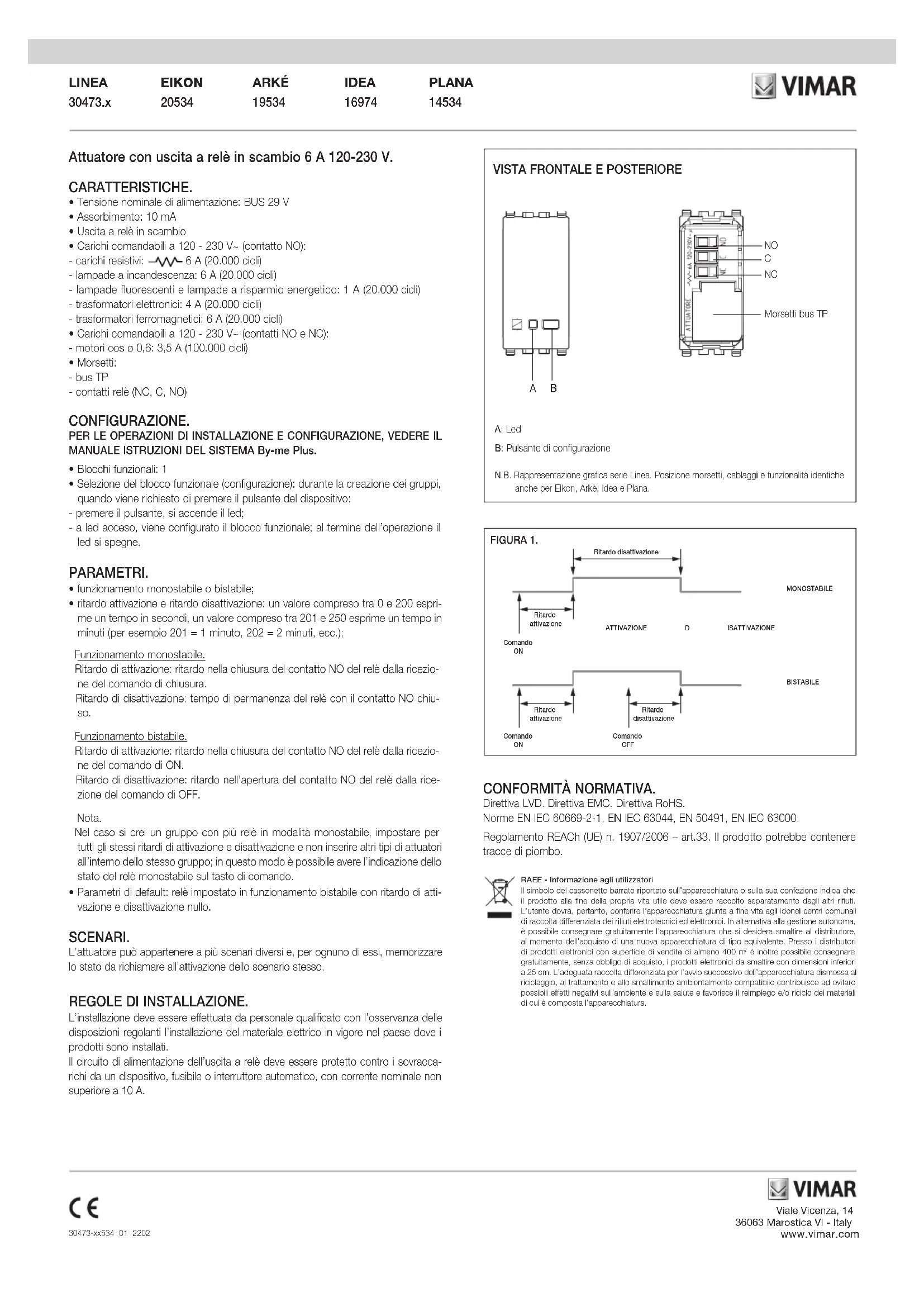

MODE D'EMPLOI 19534.M Vimar

Caractéristiques

• Tension nominale d'alimentation : BUS 29 V - Absorption: 10 mA - Sortie à relais en échange - Charges commandables à 120-230 V\~ (contact NO): - charges résistives: 6 A (20.000 cycles) - lampes à incandescence : 6 A (20.000 cycles) - lampes fluorescentes et lampes à économie d'énergie : 1 A (20.000 cycles) - transformateurs électroniques : 4 A (20.000 cycles) - transformateurs ferromagnétiques : 6 A (100.000 cycles) - Charges commandables à 120-230 V- (contacts NO et NC) : - moteurs cos ø 0,6 : 3,5 A - Bornes : - bus TP - contacts relais (NC, C, NO)

Pour les opérations d'installation et de configuration, VOIR le MANUEL d'instructions du système By-me Plus.

• Blocs fonctionnels : 1
• Sélection du bloc fonctionnel (configuration) : durant la création des groupes, lorsque l'appli demande d'appuyer sur le bouton des dispositifs :
• Appuyer sur le bouton, la led s'allume;
• lorsque la led est allumée, l'appli configure le bloc fonctionnel; à la fin de l'opération, la led s'éteint.

Paramètres.

• fonctionnement monostable ou bistable;
• retard d'activation et retard de désactivation : une valeur comprise entre 0 et 200 exprime un temps en secondes, une valeur comprise entre 201 et 250 exprime un temps en minutes (par exemple 201 = 1 minute, 202 = 2 minutes, etc.);

Fonctionnement monostable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de fermeture.

Retard de désactivation : temps de permanence du relais avec le contact NO fermé.

Fonctionnement bistable.

Retard d'activation : retard dans la fermeture du contact NO du relais depuis la réception de la commande de ON.

Retard de désactivation : retard dans l'ouverture du contact NO du relais depuis la réception de la commande de OFF.

Remarque.

Lorsque l'on crée un groupe avec plusieurs relais en modalité monostable, introduire pour tous les mêmes retards d'activation et de désactivation et ne pas insérer d'autres types d'actuateurs à l'intérieur du même groupe ; de cette manière, il est possible d'avoir l'indication de l'état du relais monostable sur la touche de commande. Pour des exigences particulières, il est possible d'utiliser la profondeur de groupe (par exemple, pour activer avec un seul bouton variateurs ou relais bistables).

- Paramètres par défaut : relais défini en fonctionnement bistable avec retard d'activation et désactivation nul.

L'actionneur peut appartenir à plusieurs scénarios différents et, pour chacun d'eux, mémoriser l'état à rappeler lors de l'activation du scénario. Pour tout détail technique, voir le manuel d'instructions du module centrale de contrôle.

Règles d'installation.

L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Vues de face et arrière

Pure electrical component diagram without any text, numbers, or symbols

ATTUATORF -4A-4A DS 28V NO C NC Bones bus TP

A: Led

Bouton de configuration

N. B. Représentation graphique série Linea. Position des bornes, câblages et fonctions identiques pour Eikon, Arké, Idea et Plana.

FIGURE 1.

Retard de désactivation RETARD d'activation Commande ON ACTIVATION DÉSACTIVATION MONOSTABLE Retard d'activation Commande ON Retard de désactivation Commande OFF BISTABLE

Le circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispositif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 10 A.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

LINEA	EIKON	ARKÉ	IDEA	PLANA
30473.x	20534	19534	16974	14534
