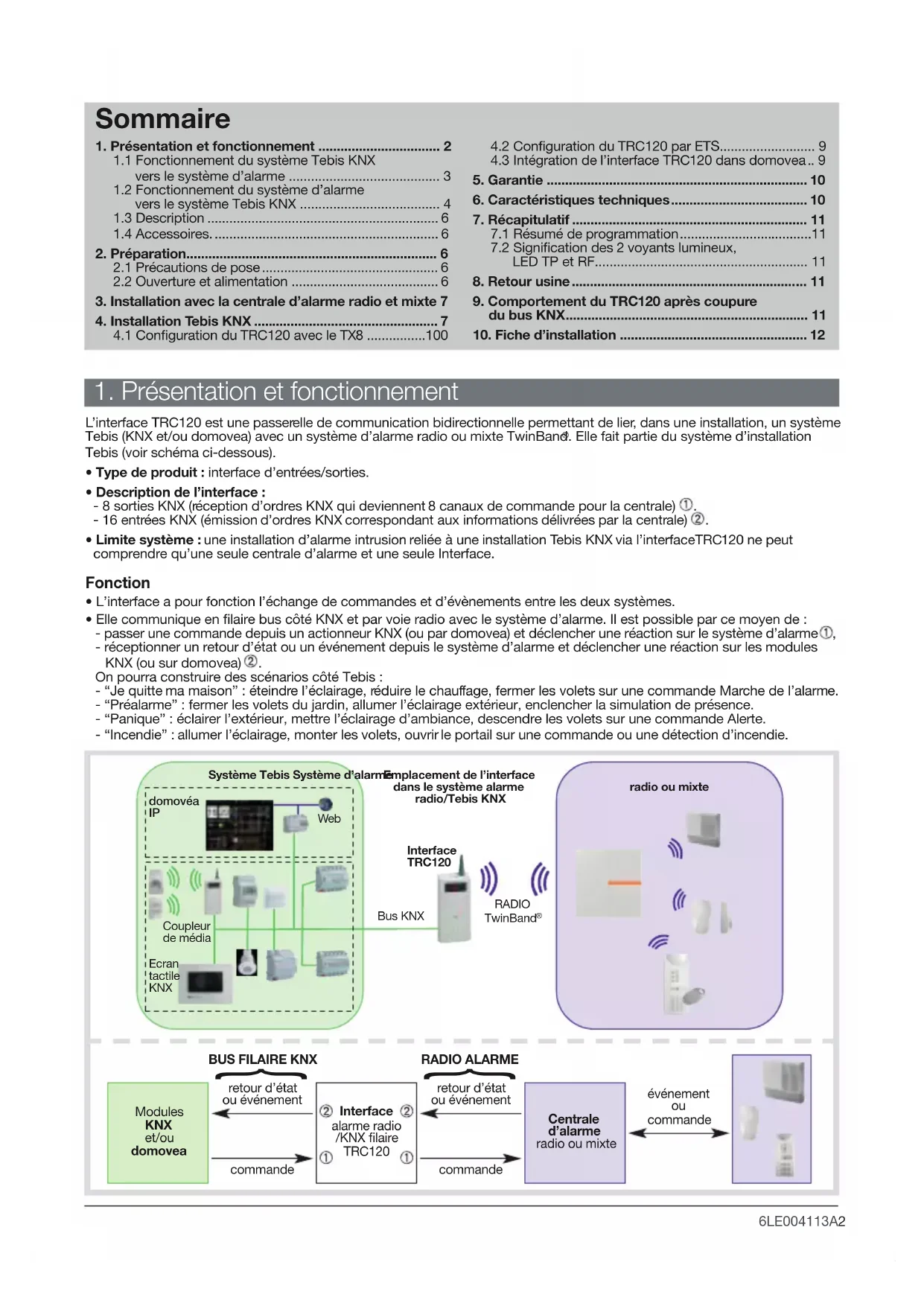

MODE D'EMPLOI TRC120 HAGER

1. Présentation et fonctionnement ................................. 2

1.1 Fonctionnement du système Tebis KNX

vers le système d’alarme ......................................... 3

1.2 Fonctionnement du système d’alarme

vers le système Tebis KNX ...................................... 4

3. Installation avec la centrale d’alarme radio et mixte 7

4. Installation Tebis KNX .................................................. 7

4.1 Conﬁguration du TRC120 avec le TX8 ................100

4.2 Conﬁguration du TRC120 par ETS.......................... 9

4.3 Intégration de l’interface TRC120 dans domovea ..9

5. Garantie ....................................................................... 10

6. Caractéristiques techniques..................................... 10

9. Comportement du TRC120 après coupure

1. Présentation et fonctionnement

L’interface TRC120 est une passerelle de communication bidirectionnelle permettant de lier, dans une installation, un système Tebis (KNX et/ou domovea) avec un système d’alarme radio ou mixte TwinBand

. Elle fait partie du système d’installation Tebis (voir schéma ci-dessous).

Type de produit : interface d’entrées/sorties.

Description de l’interface : - 8 sorties KNX (réception d’ordres KNX qui deviennent 8 canaux de commande pour la centrale)

- 16 entrées KNX (émission d’ordres KNX correspondant aux informations délivrées par la centrale)

Limite système : une installation d’alarme intrusion reliée à une installation Tebis KNX via l’interfaceTRC120 ne peut comprendre qu’une seule centrale d’alarme et une seule Interface. Fonction

L’interface a pour fonction l’échange de commandes et d’évènements entre les deux systèmes.

Elle communique en ﬁlaire bus côté KNX et par voie radio avec le système d’alarme. Il est possible par ce moyen de : - passer une commande depuis un actionneur KNX (ou par domovea) et déclencher une réaction sur le système d’alarme

- réceptionner un retour d’état ou un événement depuis le système d’alarme et déclencher une réaction sur les modules KNX (ou sur domovea)

On pourra construire des scénarios côté Tebis : - “Je quitte ma maison” : éteindre l’éclairage, réduire le chauffage, fermer les volets sur une commande Marche de l’alarme. - “Préalarme” : fermer les volets du jardin, allumer l’éclairage extérieur, enclencher la simulation de présence. - “Panique” : éclairer l’extérieur, mettre l’éclairage d’ambiance, descendre les volets sur une commande Alerte. - “Incendie” : allumer l’éclairage, monter les volets, ouvrir le portail sur une commande ou une détection d’incendie. Modules KNX et/oudomovearetour d’état ou événementBUS FILAIRE KNXEmplacement de l’interface dans le système alarme radio/Tebis KNXRADIO ALARMEcommandeSystème Tebis Système d’alarme radio ou mixtedomovéa

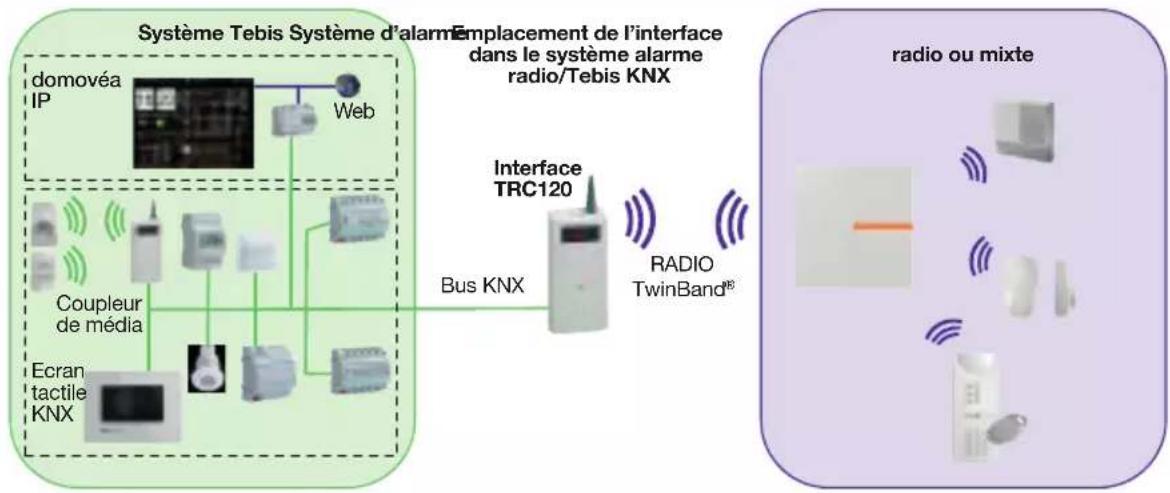

Web Ecran tactile KNX Coupleur de médiaBus KNXRADIOTwinBand Interfacealarme radio /KNX ﬁlaire TRC120Centrale d’alarmeradio ou mixteévénement commanderetour d’état ou événementcommande

Interface TRC1206LE004113A3 Modules KNX et domovea INTERFACE TRC120CENTRALEd’alarme L’interface permet de transmettre 8 commandes effectuées depuis un module KNX (ou domovea) et de déclencher une réaction sur le système d’alarme radio. Exemples :

Un bouton poussoir permet de déclencher une Alarme silencieuse dans le système d’alarme radio.

domovea ou un émetteur KNX (sécurisé avec code d’accès ou clé) met en marche ou à l’arrêt la centrale d’alarme. Programmation des sorties de la Passerelle (COMMANDE RADIO) (pour l’explication détaillée des commandes, des réactions du système d’alarme radio, de la temporisation à la mise en Marche/Arrêt et de la gestion des issues restées ouvertes, se reporter à la notice de la centrale d’alarme) La passerelle se comporte comme un produit de sortie (récepteur d’ordres) coté KNX et joue le rôle d’émetteur de commandes vers la centrale d’alarme (voir tableau ci-dessous).

1 entrée peut être liée à plusieurs sorties. Plusieurs entrées peuvent être liées à la même sortie.

Marche et arrêt du système : - l’arrêt du système d’alarme depuis le systèmeTebis doit être fait de manière sécurisée (avec code d’accès ou clé), - chaque commande Marche/ Arrêt groupe agit sur le groupe concerné sans modiﬁer l’état des autres groupes.

Marche et arrêt total : Pour obtenir les commandes Marche Totale et Arrêt Total (Marche ou Arrêt de tous les groupes) il faut lier l'émetteur KNX sécurisé (fonction On ou Off ou On/Off) aux 4 sorties intitulées Marche/Arrêt groupe 1 à groupe 4. Avec domovea on propose par défaut les commandes Marche Totale et Arrêt Total qui associe automatiquement les 4 groupes. Le retour d’état vers domovea est immédiat (pas en ﬁn de temporisation).

Si les commandes Alerte silencieuse, Alarme incendie et Alerte sont émises depuis un émetteur ou détecteur KNX, il faudra prévoir un mécanisme de remise à zéro de l’émetteur pour que les signalisations suivantes soient prises en compte. Système d’alarmeradio ou mixteSystème TebisModulesd’entrée KNXet/oudomoveaBus KNX TPCOMMANDERADIOInterface TRC120 ENTRÉE

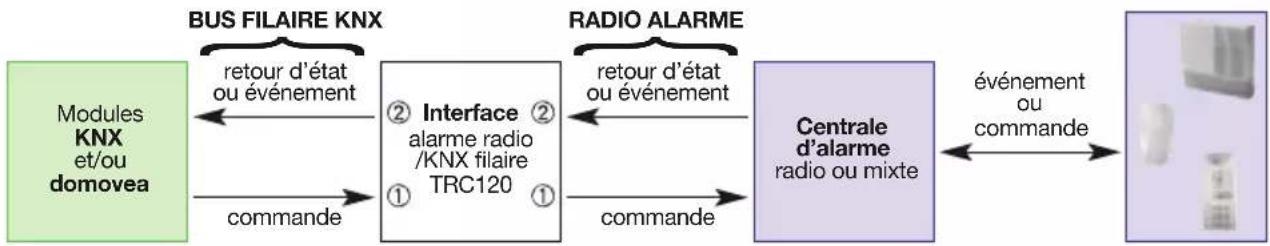

Bus KNX ﬁlairelien KNX Sorties KNX 1 à 8Fonctionssortie alarmeDescriptions :commande d’alarme radioMarche/Arrêt groupe 1Marche/Arrêt groupe 2Marche/Arrêt groupe 3Marche/Arrêt groupe 4Marche partielle 1Alerte silencieuse (24 h/24) Alarme incendie (24 h/24) Alerte (24 h/24)RadioalarmeCommanded’alarmeradio SORTIE (récepteur d’ordres KNX)

RECOMMANDATION La mise à l’arrêt de la centrale d’alarme depuis tout appareil, doit être effectuée de façon sécurisée avec un code d’accès, mot de passe ou clé. L’installation et l’utilisation des produits s’effectuent sous la seule responsabilité de l’installateur et du client ﬁnal. Le fabricant ne saurait être mis en cause en cas de dommages liés à l’utilisation frauduleuse ou malveillante du produit.

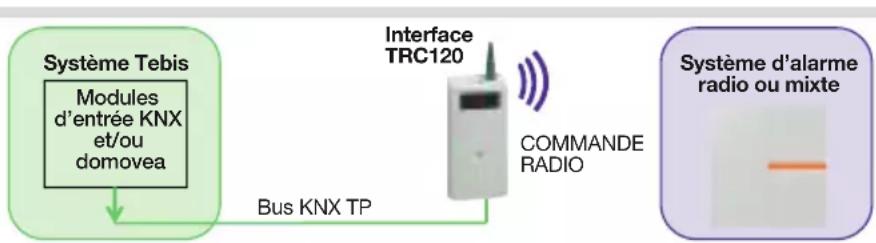

1.1 Fonctionnement du système Tebis KNX vers le système d’alarme

Coupleur de média a6LE004113A4 L’interface permet de réceptionner 16 retours d’état (ou événements) radio transmis depuis le système d’alarme et de déclencher une réaction sur domovea ou sur le système Tebis KNX (commande de l’éclairage, des stores ou des volets roulants, du chauffage...). Exemples :

Je commande une lampe coté KNX, par la mise en Marche groupe 1 de la centrale et elle s’éteint par la mise à l’arrêt de ce groupe.

Je commande une lampe par une Préalarme faible envoyée par la centrale d’alarme et je l’éteins par un interrupteur KNX.

Une lampe s’allume par l’Alarme technique envoyée par un détecteur domestique et elle s’éteint par disparition de l’alarme envoyée par le détecteur (ou à la prochaine mise en marche de la centrale). Système TebisSystème d’alarme radio ou mixte Modules de sortie KNX et/ou domovea Bus KNX TP RETOUR D’ETAT

EVENEMENT RADIO Interface TRC120 Commandes ou événements d’alarme radio Centrale Marche/Arrêt groupe X

mise en marche ou à l’arrêt du groupe X

chaque commande agit sur le groupe concerné sans modiﬁer l’état des autres groupes Marche partielle 1 mise en marche du groupe 1 uniquement, les autres groupes passent à l’arrêt Marche totale mise en marche de tous les groupes Arrêt total mise à l’arrêt de tous les groupes Issue ouverte gestion de l’état des issues restées ouvertes Anomalie

mémorisation anomalie tension, autoprotection, coupure ligne téléphonique, liaison radio

réémission anomalie système par la centrale quel que soit l’état du système Réactions du système Type d’alarme Centrale Sonnerie sirène Transmission téléphonique Préalarme faible (progression de l’intrusion niveau 1)

mémorisation dans le journal d’événement atténuée NON Préalarme forte (progression de l’intrusion niveau 2)

mémorisation dans le journal d’événement atténuée ou en puissance NON Intrusion ou Intrusion conﬁrmée

sonnerie en puissace

mémorisation et signalisation vocale en puissance OUI Alerte (protection des personnes)

sonnerie en puissance

mémorisation et signalisation vocale en puissance OUI Alerte silencieuse (protection des personnes, panique)

mémorisation et signalisation vocale NON OUI Alarme incendie

sonnerie en puissance pendant 5 min (modulation spéciﬁque)

mémorisation et signalisation vocale modulation spéciﬁque OUI Alarme technique (gel, secteur, inondation, panne congélateur)

mémorisation de l’alarme

signalisation vocale de la détection NON OUI (*) Intrusion conﬁrmée = (préalarme + intrusion) ou 2 intrusions consécutives. Comment distinguer les entrées des sorties sur le TRC120 ? Pour distinguer les 16 entrées des 8 sorties, l’afﬁcheur de la passerelle indique respectivement les numéros :

1 à 16 pour les entrées,

1° à 8° pour les sorties. Lexique du système d’alarme :

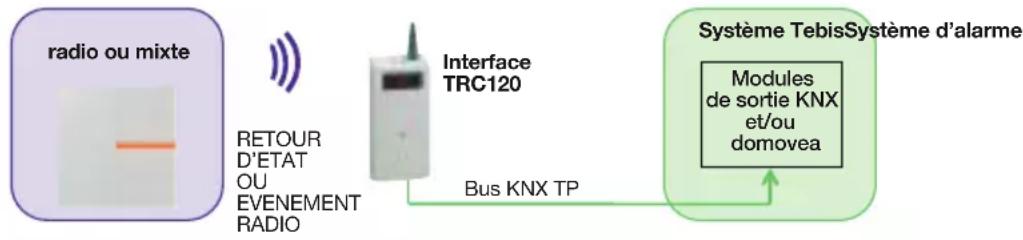

1.2 Fonctionnement du système d’alarme vers le système Tebis KNX6LE004113A5

Modules KNX et domovea CENTRALE d’alarme INTERFACE TRC120 Programmation des entrées de la Passerelle (RETOUR D’ETAT ou EVENEMENT RADIO) (pour l’explication détaillée des commandes, des réactions du système d’alarme radio , de la temporisation à la mise en Marche/Arrêt et de la gestion des issues restées ouvertes, se reporter à la notice de la centrale d’alarme). L’interface joue le rôle de récepteur d’événements d’alarme et se comporte comme un produit d’entrée (émetteur d’ordres) coté KNX. En fonction de l’information reçue par le système d’alarme (entrées KNX de 1 à 16), l’interface active la(ou) les sortie(s) KNX correspondante(s) (voir tableau ci-dessous).

1 entrée peut être liée à plusieurs sorties. Plusieurs entrées peuvent être liées à la même sortie.

Retour d’état Marche et Arrêt du système : - le retour d’état de la mise en marche du système d’alarme s’effectue à la ﬁn de la temporisation de sortie de la centrale, - le retour d’état de la mise à l’arrêt du système d’alarme s’effectue à la ﬁn de la temporisation d’entrée de la centrale, - avec domovea, il est possible d’interroger le système pour connaître l’état en cours des groupes 1 à 4.

Issue ouverte : à la mise en marche du système, l’état des issues est mémorisé (effacé à la mise à l’arrêt suivante du système d’alarme).

Anomalie : à la mise en marche ou à l’arrêt du système, les anomalies sont mémorisées (effacées à la mise en marche suivante du système d’alarme).

Préalarme faible / Préalarme forte/ Intrusion/ Intrusion conﬁrmée/ Alerte/ Alerte silencieuse/ Alarme incendie/ Alarme technique : à la mise à l’arrêt, les alarmes sont mémorisées (effacées à la mise en marche suivante du système d’alarme). (*) Intrusion conﬁrmée = (préalarme + intrusion) ou 2 intrusions consécutives. SORTIE

Radio alarme ENTRÉE (émetteur d’ordres KNX)

Entrées KNX 1 à 16 Descriptions : indicateur d’état et événement d’alarme radio Etat Marche/Arrêt groupe 1 Etat Marche/Arrêt groupe 2 Etat Marche/Arrêt groupe 3 Etat Marche/Arrêt groupe 4 Etat Marche totale Etat Arrêt total Etat Issue ouverte Etat Anomalie (24 h/24) Etat Préalarme faible Etat Préalarme forte Etat Intrusion Etat Intrusion conﬁrmée (*) Etat Alerte (24 h/24) Etat Alerte silencieuse (24 h/24) Etat Alarme incendie (24 h/24) Etat Alarme technique (24 h/24) Fonctions entrée alarme Bus KNX ﬁlaire lien KNX Retour d’état

événement d’alarme radio Coupleur de média a6LE004113A6

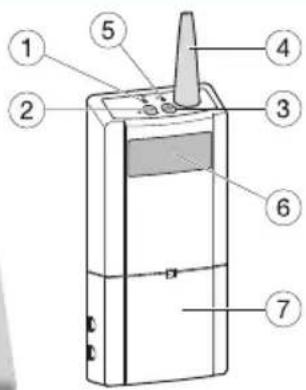

LED traﬁc TP KNX (paire torsadée), voyant de signalisation rouge. Bouton poussoir de programmation OK . Bouton poussoir de programmation . Antenne. LED traﬁc RF alarme radio TwinBand

(radio fréquence), voyant de signalisation vert. Afﬁcheur 2 x 8 segments. Trappe.

1. Enlever délicatement la trappe

à l’aide d’un tournevis puis ﬁxer le produit.

2. Mettre hors tension l’alimentation du bus KNX

puis connecter le produit. Borne de connexion bus EIB/KNX Emplacement presse-étoupe Trous pour ﬁxation Accessoires fournis : 1 sachet accessoire comprenant :

2 chevilles pour ﬁxation murale (plan de perçage fourni),

2 vis pour ﬁxation murale,

6 vis pour ﬁxation des presse-étoupes,

2.2 Ouverture et alimentation

2.1 Précautions de pose

Ne pas placer l’interface directement sur une paroi métallique.

Pour une explication détaillée des précautions à prendre avant toute installation d’un système d’alarme radio, se reporter à la notice de la centrale. L’interface a une portée radio de 200 m en champ libre.

Mettre hors tension l’alimentation du bus KNX avant de connecter le produit. ATTENTION Aﬁn d’éviter les perturbations radio :

respecter une distance d’au moins 1 mètre entre l’interface TRC120 et le coupleur de média.

respecter une distance d’au moins 2 mètres entre l’interface et un produit d’alarme radio. Bus KNX + : rouge - : noir6LE004113A7 ATTENTION : si la centrale émet 3 bips courts, et/ou le voyant rouge de l’interface clignote successivement 3 fois, pour indiquer l’échec de l’apprentissage, reprendre la séquence d’apprentissage à son début.

3. Installation avec la centrale d’alarme radio et mixte

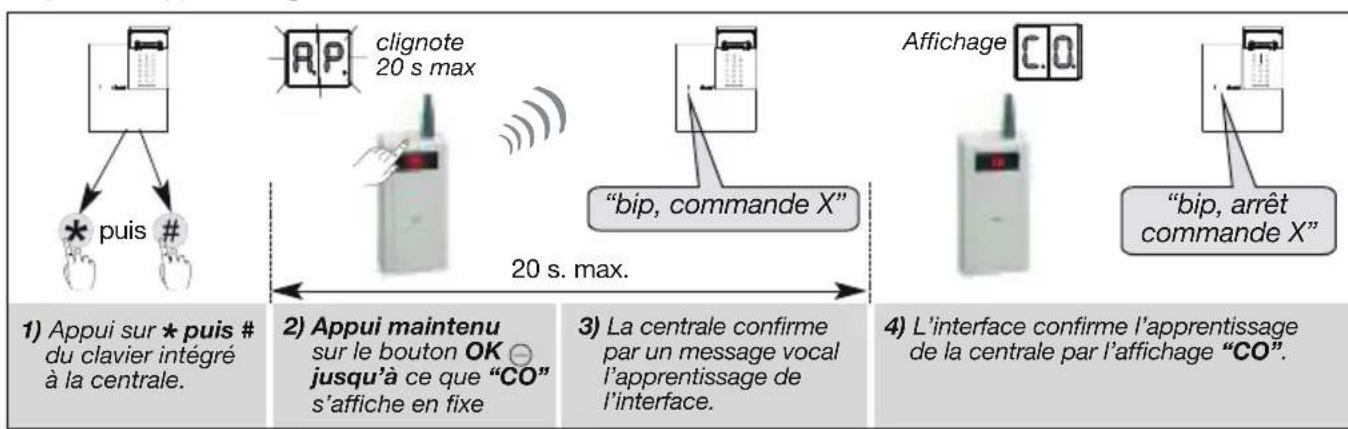

1. Apprentissage avec la centrale d’alarme radio et mixte

L’apprentissage permet d’établir une reconnaissance entre la centrale et l’interface dans la limite système décrite au début du chapitre “Présentation”.L’interface est reconnue par la centrale comme un produit de Commande. Pour effectuer l’opération d’apprentissage, la centrale doit être en mode installation, dans le cas contraire, composer : puis

4. Installation Tebis KNX

Test de fonctionnementAppui maintenu sur le bouton OK jusqu’à ce que “CO” s’afﬁche en ﬁxe.La centrale répond : “bip, test commande X”. code maître (usine : 0000) code installateur (usine : 1111) Séquence d’apprentissage1) Appui sur puis #du clavier intégré à la centrale.2) Appui maintenu sur le bouton OKjusqu’à ce que “CO”s’afﬁche en ﬁxe3) La centrale conﬁrme par un message vocall’apprentissage del’interface.4) L’interface conﬁrme l’apprentissagede la centrale par l’afﬁchage “CO”.))))) “bip, test commande X” Conﬁguration L’interface peut être conﬁgurée de 2 façons différentes. Il faut utiliser soit le logiciel ETS soit l’outil de conﬁguration TX100 :

TX 100/B V2.6.0 ou supérieure : descriptif des fonctions du produit disponible chez le constructeur,
ETS3 ou supérieure / logiciel d’application STRC120 : basede données et descriptif disponibles chez le constructeur.Adressage physiqueL’adressage physique est nécessaire dans le cadre d’uneconﬁguration par le logiciel ETS.• Pour entrée en mode d’adressage physique : un appuicourt simultané sur les boutons et . Afﬁchage “Ad”sur l’afﬁcheur.• Pour sortir du mode Adressage physique : un appui courtsimultané sur les boutons et .Indication mode de conﬁguration ETS ou TX100 actif Afﬁchage “CF” sur l’afﬁcheur du coupleur de média TR131. Le fonctionnement est compatible avec un coupleur demédia TR130. 20 s. max. Afﬁchage “bip, arrêt commande X” clignote 20 s max

“bip, commande X” ATTENTIONLe principe d’adressage de groupes sur les objets binairespermet toutes les possibilités. Les restrictions desdifférentes possibilités seront mentionnées dans le descriptif TX100 ou ETS du logiciel d’application du produit.Exemples :• commande type télérupteur à limiter,• commande de type ON par un bouton poussoir,• commande type OFF par un autre bouton poussoir,• possibilité de mélanger les commandes par interrupteurset boutons poussoirs pour réaliser une même fonction demise en marche ou arrêt groupe d’alarme. ATTENTION : le nombre de groupes actifs de la centrale (nombre de groupes utilisés dans l’installation) n’est pas forcément égal au nombre de groupes des différents modèles de centrales.2. Paramétrage du nombre de groupes actifs de la centrale• Il est nécessaire d'indiquer à l’interface le nombre de groupesactifs de la centrale, pour cela composer sur le clavier de lacentrale : 3 ,2 ou 4 (nombre de groupesutilisés dans l’installation) • L’interface mémorise le nombre de groupes actifslors du passage en mode utilisation de la centrale :(usine : 1111) puis code installateur a6LE004113A8

1. Apprentissage des produits et numérotation des entrées et des sorties :

Aller dans le mode “Prog”, du TX100 et effectuer un appui long sur la touche pour lancer l’apprentissage des produits. Le temps d’identiﬁcation de l’interface par le TX100 peut être plus ou moins long, il dépend du nombre de produits à apprendre dans l’installation (voir aussi “Astuce” ci-dessous).

La numérotation par le TX100 des entrées et des sorties de l’interface TRC120 est automatique. Elle est effectuée durant la phase d’apprentissage. - Les 16 entrées de l’interface sont identiﬁées par un numéro d’entrée (pas d’icône fonctions associées) : voir tableau ci-dessous. - Les 8 sorties de l’interface sont identiﬁées par les icônes du système d’alarme. Elles représentent 8 commandes radio d’alarmes : voir tableau page suivante. Localisation de l’interface par effet physique (*) en mode conﬁguration avec le TX100 : pour tester l’envoi descommandes avec le systèmed’alarme en cours d’installationou repérer et localiserphysiquement la passerellelors de la création des liens, lesystème d’alarme doit être enmode installation ou essai. Dans ce cas de ﬁgure sur le TX100, l’interface est en entrée KNX et le système Tébis est en sortie.

2.1 Rechercher et reporter dans le tableau, les numéros

affectés aux entrées de l’interface par le TX100 aﬁn d’établir la correspondance avec les numéros d’entrées afﬁchés sur l’interface (voir exemple, en bas du tableau ci-contre). Recherche d’une entrée et visualisation du numéro sur le TX100 : A. sélectionner le mode “Prog” avec le TX100 jusqu’à ce que l’afﬁcheur de l’interface TRC120 fasse apparaître

B. un appui court sur Ia touche ou de l’interface fait déﬁler les numéros des entrées alarme. Afﬁchage de “1” a “16”. Si le numéro de l’entrée alarme afﬁché sur l’interface est celui souhaité, un appui long (5 s) sur le BP OK valide le choix et envoie la visualisation sur le TX100 du N° à reporter sur le tableau.

2.2 Affecter une fonction à une entrée :

aller dans le mode numérotation “Num” du TX100,

sélectionner le N° d’entrée TX100 souhaité avec les touches de gauche ,

sélectionner la fonction avec les touches de gauche et valider par . (si besoin consulter le descriptif des fonctions du produit disponible chez le constructeur et activer le ﬁltre fonction à l’aide de la touche écran centrale du TX100).

2.3 Créer les liens dans le mode “Prog” du TX100, entre :

les modules de sortie KNX sélectionnés

les entrées de l’interface TRC120 Pour créer un lien A. Faire un appui court sur B. Faire un appui long sur

ATTENTION : les numéros des entrées/sorties étant attribués automatiquement lors de la phase d’apprentissage par le TX100, ceux-ci risquent de ne pas correspondre avec les numéros qui s’afﬁchent sur l’interface TRC120. Les tableaux qui suivent permettent de reporter les numéros fournis par le TX100 pour établir la correspondance avec le TRC120. Astuce, pour faire correspondre les N° d’entrées/sorties du TX100 et du TRC120 : faire d’abord l’apprentissage du TRC120 seul, puis refaire un apprentissage en rajoutant les autres produits de l’installation.

2. Conﬁguration pour le fonctionnement, du système d’alarme vers le système Tébis :

N° des entrées afﬁchées sur le TRC120Interface TRC120N° Retour d’état ou événement radio

Exemple : Etat Marche/Arrêt groupe 1Etat Marche/Arrêt groupe 2Etat Marche/Arrêt groupe 3Etat Marche/Arrêt groupe 4Etat Marche totaleEtat Arrêt totalEtat Issue ouverte Etat AnomalieEtat Préalarme faibleEtat Préalarme forteEtat Intrusion Etat Intrusion conﬁrméeEtat AlerteEtat Alerte silencieuseEtat Alarme incendieEtat Alarme techniqueEtat Marche totaleReporter ici les N° des entrées du TX100Fonctionattribuée sur TX100 ?

4.1 Conﬁguration du TRC120 avec le TX100

(*) Par action sur un module KNXou par une commande de lacentrale d’alarmeSystème TebisSystème d’alarmeradio ou mixteModules de sortie KNXet/oudomoveaBus KNX TPRETOUR D’ETAT EVENEMENTRADIOInterface TRC120 Exemple : le retour d’état de la centrale suite à une mise en Marche Totale (entrée 41 du TX100 / entrée 5 du TRC120) déclenche l’extinction de l’éclairage grâce à un module de sortie KNX sélectionné (ici, sortie 14 du TX100).6LE004113A92.4 Pour mémoriser la scène : Le paramétrage des scènes ne peut se faire qu’après la création des liens scènes avec le TX100. Au niveau de la passerelle, la procédure qui suit permet d’apprendre aux sorties concernées par la scène les états à restituer dès que la scène correspondante est activée.

Réaliser la scène : avec le TX100 ou les commandes locales en plaçant les sorties concernées dans l’état souhaité (allumage, extinction, montée descente...).
Passer le TX100 en mode “Auto”.

Un appui long sur la touche du TRC120 jusqu’à l’afﬁchage “Sc”permet de rentrer dans le menu de conﬁguration des scènes.• Des appuis courts successifs sur les touches et permettent de rechercher et sélectionner le numéro de l’entrée qui active la scène concernée.
Un appui long (5 s) sur la touche OK entraîne la mémorisation de la scène. La passerelle conﬁrme la procédure en faisant clignoter “Sc”quelques secondes sur son afﬁcheur.

3. Conﬁguration pour le fonctionnement, du système Tébis vers le système d’alarme

Dans ce cas de ﬁgure sur le TX100, le système Tébis est en entrée et l’interface est en sortie KNX.3.1 Rechercher et reporter dans le tableau, les numéros affectés aux sorties de l’interface par le TX100 aﬁn n d’établir la correspondance avec les numéros afﬁché ssur l’interface (voir exemple, en bas du tableau ci contre).La recherche d’une sortie sur le TX100 se fait à partir dumode “Prog”.• soit avec les touches de droite du TX 100• soit avec les touches de la passerelle TRC 120 : A. sélectionner le mode “Prog” avec le TX100 jusqu’à ce que l’afﬁcheur de l’interface TRC 120 fasse apparaître B. un appui court sur Ia touche ou de l’interface fait déﬁler les numéros des sorties alarme. Afﬁchage de “°1” a “°8”. Si le numéro de la sortie alarme afﬁché sur l’interface est celui souhaité, un appui long (5 s) sur leBP OKvalide le choix et envoie la visualisation surle TX100 du N° à reporter sur le tableau.

3.2 Créer les liens dans le mode “Prog” du TX100, entre :

- les sorties de l’interface - les modules d’entrées KNX sélectionnés.Pour créer le lien faire un appui court puis un appui long sur N° des sorties afﬁchées sur le TRC120Passerelle TRC120N° Commande d’alarme radioMarche/Arrêt groupe 1 °1

Marche/Arrêt groupe 2 Marche/Arrêt groupe 3Marche/Arrêt groupe 4Marche partielle 1Alerte silencieuseAlarme incendieAlerte Exemple : Alerte silencieuseFonctionssortiealarmeicôneTX100

4.2 Conﬁguration du TRC120 par ETS

ETS est le logiciel de conﬁguration de tous les produits au standard KNX. Pour conﬁgurer la passerelle, il faudra disposer d’une base de données ETS comprenant le produit TRC120 avec le logiciel d’application STRC120 (base de données disponible sur le site du constructeur). Le paramétrage et la création des liens entre les différents produits KNX s’effectuent conformément au standard KNX. Pour rendre la passerelle opérationnelle, il faut ensuite procéder à l’adressage physique du produit suivi du téléchargement de ses données de conﬁguration.

4.3 Intégration de l’interface TRC120 dans domovea

domovea est le nom du logiciel de supervision hager au protocole KNX. Grâce à l’interface TRC120, il est possible d’intégrer les fonctions d’alarme dans domovea. Pour l’utilisateur, l’outil de visualisation facilite à la fois, le dialogue entre la centrale d’alarme et l’installation KNX.Il multiplie également les possibilités d’accès à ces mêmes équipements. De cette façon, il sera capable depuis domovea d’agir sur le système d’alarme : mise en Marche/Arrêt par groupe et(ou) mise en Marche/Arrêt Total de l’alarme mais aussi de récupérer dessignalisations de la centrale. De plus, un indicateur de notiﬁcation permettra d’avertir l’utilisateur de la présence d’une alarme liée à une intrusion, une anomalie ou une alerte. Ces informations sont proposées par l’intermédiaire d’un journal de bord. domovea fonctionne avec les clients suivants :• PC ﬁxe et portable ou dalles tactiles installés dans la maison,• clients distants via le portail “domovea.com”,• clients mobiles de type iPhone ou iPad.Caractéristiques requises :• Solution domovea version 2.5 ou supérieurReporter ici les N° des sortiesdu TX100Exemple : un bouton poussoirKNX sélectionné (ici entrée 17 duTX100) permet de déclencher uneAlarme silencieuse dans le système d’alarme radio (sortie 25 du TX100 / sortie °6 du TRC120). Système d’alarmeradio ou mixteSystème TebisModulesd’entrée KNXet/oudomoveaBus KNX TPCOMMANDERADIOInterface TRC120

a6. Caractéristiques techniques

Caractéristiques Interface alarme sepio /KNX ﬁlaire Famille de produit système d’installation Tebis Usage intérieur Interface d’entrées/sorties • 8 sorties KNX (réception d’ordres KNX qui deviennent 8 canaux de commande pour la centrale)

16 entrées KNX (émission d’ordres KNX correspondant aux informations délivrées par la centrale) Alimentation 30 V DC via le bus KNX (TBTS). Bornes de raccordement de type TG008 IHM (interface Homme-Machine) • 2 boutons poussoir de programmation OK

2 LED, voyants lumineux de signalisation du traﬁc KNX (TP) et alarme (RF)

afﬁcheur 2 x 8 segments (afﬁchage du mode de programmation des entrées/sorties et de l’état de la passerelle) Liaison / Fréquence d’émission • alarme : liaisons radio Bi- bande 434,5 et 869 MHz, bidirectionnelle et portée / Protocole 200 m de portée en champ libre / Protocole TwinBand Receiver category 2 / Transmitter duty cycle %1

Tebis KNX : liaisons ﬁlaires par bus KNX / Protocole KNX Température de fonctionnement °0C à + °45C Température de stockage - °20C à + °75C Indices de protection IP30/IK04 Couleur blanc Poids 140 g Dimensions produit (L x l x H) 203 x 77 x 26,5 mm Programmation • alarme : procédure d’apprentissage avec la centrale d’alarme

Tebis KNX : - par le conﬁgurateur TX100 dans le mode de conﬁguration Easy (E-Mode) - par le logiciel ETS dans le mode de conﬁguration System S-Mode Adressage • alarme : adresse unique programmée en production

KNX : - 1 numéro de série unique - 1 adresse physique modiﬁable lors de la conﬁguration Par la présente hager Controls déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositionspertinentes de la directive 5/1999/CE.La déclaration CE peut être consultée sur le site : www.hagergroup.net Utilisable partout en Europe ATTENTION :

Appareil à installer uniquement par un installateur électricien.
Ne pas installer ce module à l’extérieur du bâtiment. TRC120 Document non contractuel soumis à modiﬁcations sans préavis. 60 mois contre les défauts de matériel et de fabrication, à partir de la date de fabrication. Remettre les appareils défectueux au vendeur habituel. La garantie n’est applicable que si le processus de retour par l’installateur et le vendeur a été respecté, et si notre service de contrôle qualité ne constate aucun défaut consécutif à un montage inapproprié et/ou à une utilisation non conforme aux règles de l’art. Joindre à l’appareil toute remarque visant à expliquer le défaut. 6LE004113A10

6. Caractéristiques techniques

16 entrées KNX (émission d’ordres KNX correspondant aux informations délivrées par la centrale) Alimentation 30 V DC via le bus KNX (TBTS). Bornes de raccordement de type TG008 IHM (interface Homme-Machine) • 2 boutons poussoir de programmation OK

2 LED, voyants lumineux de signalisation du traﬁc KNX (TP) et alarme (RF)

afﬁcheur 2 x 8 segments (afﬁchage du mode de programmation des entrées/sorties et de l’état de la passerelle) Liaison / Fréquence d’émission • alarme : liaisons radio Bi- bande 434,5 et 869 MHz, bidirectionnelle et portée / Protocole 200 m de portée en champ libre / Protocole TwinBand Receiver category 2 / Transmitter duty cycle %1

Tebis KNX : liaisons ﬁlaires par bus KNX / Protocole KNX Température de fonctionnement °0C à + °45C Température de stockage - °20C à + °75C Indices de protection IP30/IK04 Couleur blanc Poids 140 g Dimensions produit (L x l x H) 203 x 77 x 26,5 mm Programmation • alarme : procédure d’apprentissage avec la centrale d’alarme

Tebis KNX : - par le conﬁgurateur TX100 dans le mode de conﬁguration Easy (E-Mode) - par le logiciel ETS dans le mode de conﬁguration System S-Mode Adressage • alarme : adresse unique programmée en production

KNX : - 1 numéro de série unique - 1 adresse physique modiﬁable lors de la conﬁguration Par la présente hager Controls déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositionspertinentes de la directive 5/1999/CE.La déclaration CE peut être consultée sur le site : www.hagergroup.net Utilisable partout en Europe ATTENTION :

Appareil à installer uniquement par un installateur électricien.
Ne pas installer ce module à l’extérieur du bâtiment. TRC120 Document non contractuel soumis à modiﬁcations sans préavis. 60 mois contre les défauts de matériel et de fabrication, à partir de la date de fabrication. Remettre les appareils défectueux au vendeur habituel. La garantie n’est applicable que si le processus de retour par l’installateur et le vendeur a été respecté, et si notre service de contrôle qualité ne constate aucun défaut consécutif à un montage inapproprié et/ou à une utilisation non conforme aux règles de l’art. Joindre à l’appareil toute remarque visant à expliquer le défaut. Caractéristiques Interface alarme sepio /KNX laire TRC120 Famille de produit système d’installation Tebis Usage intérieur Interface d’entrées/sorties • 8 sorties KNX (réception d’ordres KNX qui deviennent 8 canaux de commande pour la centrale)

16 entrées KNX (émission d’ordres KNX correspondant aux informations délivrées par la centrale Alimentation 30 V s via le bus KNX (TBTS). Bornes de raccordement de type TG008 Consommation sur le bus KNX 10mA IHM (interface Homme-Ma- chine)

2 boutons poussoir de programmation OK

2 LED, voyants lumineux de signalisation du trac KNX (TP) et alarme (RF)

afcheur 2 x 8 segments (afchage du mode de programmation des entrées/sorties et de l’état de la passerelle) Liaison / Fréquence d’émission • alarme : liaisons radio Bi- bande 434,5 et 869 MHz, bidirectionnelle et portée / Protocole 200 m de portée en champ libre / Protocole TwinBand® catégorie de réception 2 / cycle de transmission : 1% (868MHz) / 10% (433Mhz)

mode de transmission KNX : TP1 (Paire torsadée) Température de fonctionnement °0C à + °45C Température de stockage - °20C à + °75C Classe d'isolation III Degré de pollution 2 Catégorie de surtension III Tension assignée de choc 1500V Indices de protection IP30/IK04 Couleur blanc Poids 140 g Dimensions produit (L x l x H) 203 x 77 x 26,5 mm Programmation • alarme : procédure d’apprentissage avec la centrale d’alarme

Tebis KNX : - par le congurateur TX100 dans le mode de conguration Easy (E-Mode) - par le logiciel ETS dans le mode de conguration System S-Mode Adressage • alarme : adresse unique programmée en production

KNX : - 1 numéro de série unique - 1 adresse physique modiable lors de la conguration Comment éliminer ce produit (déchets d’équipe-ments électriques et électroniques). (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en n de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant por-ter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mai-rie pour savoir où et comment ils peuvent se débarrasser de ce produit an qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. LED Etat LED Couleur LED Signiﬁcation TP : Traﬁc KNX clignotement rouge l’interface communique bien sur le bus KNX (paire torsadée) RF : Traﬁc RF alarme clignotement verte l’interface communique bien avec la centrale d’alarme radio radio TwinBand (radio fréquence)

7.1 Résumé de programmation

7.2 Signiﬁcation des 2 voyants lumineux, LED TP et RF

Les 2 voyants lumineux de signalisation permettent l’indication du traﬁc en cours :

Appuis simultanés supérieurs à 5 s sur les touches

jusqu’à l'obtention de l’afﬁchage “FA” sur l’afﬁcheur (effacement de l’adresse de la centrale d’alarme et des liens KNX effectués, retour à l’adresse physique usine).

Le retour usine s’effectue également sur requête par le conﬁgurateur TX100 ou depuis le logiciel ETS.

Le retour usine provoque l’effacement complet de la conﬁguration du produit quel que soit le mode de conﬁguration : - effacement de l’adresse de la centrale d’alarme, - effacement des liens effectués.

La procédure de retour usine n’efface pas l’apprentissage des produits par la centrale d’alarme, il existe pour cela un paramètre dont la programmation est décrite dans la notice de la centrale.

9. Comportement du TRC120 après coupure du bus KNX

L’interface TRC120 ne fonctionne pas durant la coupure du bus. Au retour de l’alimentation bus, l’interface fait une demande d’état système à la centrale d’alarme. Après réception de ces données, le TRC120 vériﬁe les états et ré-émet sur le bus ceux qui ont changés par rapport aux valeurs mémorisées avant la coupure (pas de paramètres spéciﬁant le comportement sur coupure et retour bus). MODE APPRENTISSAGE AVEC LA CENTRALE D’ALARME RADIO ET MIXTE Etat initial Action sur autre Appui Afﬁcheur Signiﬁcation Afﬁchage Signiﬁcation Etat ﬁnal interface produit bouton interface suivant interface interface Hors Appui sur les maintenu sur apprentissage de l’interface ﬁxe mémorisation hors conﬁguration touches * puis # OK jusque à la centrale d’alarme en cours de l’adresse conﬁguration de la centrale d’alarme afﬁchage clignotte de la centrale par l’interface RECHERCHE MANUELLE D’UNE ENTREE OU D’UNE SORTIE ALARME (exemple lors de la création des liens AVEC LE CONFIGURATEUR TX100) Etat initial Action Afﬁcheur Appui Afﬁcheur Signiﬁcation Appui Afﬁchage Signiﬁcation Etat ﬁnal interface sur autre interface bouton interface suivant suivant interface produit interface bouton Hors TX100 en courts déﬁle visu d’une entrée > 5 s entrée valide le choix conﬁguration conﬁguration mode “Prog” mode ou ou sortie alarme OK ou de l’entrée TX100 conﬁguration sélection à (ex. : pour les liens sortie ou de la sortie d’une entrée sortie : sur le TX100) alarme alarme et ou d’une sortie à permet la alarme visualisation sur le TX100 entrée : sur le TX100 POUR MEMORISER DES SCENES AVEC LE CONFIGURATEUR TX100 Etat initial Action Afﬁcheur Appui Afﬁcheur Signiﬁcation Appui Afﬁchage Signiﬁcation Etat ﬁnal interface sur autre interface bouton interface suivant suivant interface produit interface bouton Hors TX100 en appui long menu d’apprentissage courts sélection du réaliser mémorise conﬁguration mode “Auto” mode d’une scène ou n° d’entrée la scène la scène conﬁguration jusqu’à qui active du TX100 afﬁchage la scène puis appui clignote concernée > 5 s conﬁguration TX100 Appareil à installer uniquement par un installateur électricien selon les normes d’installation en vigueur dans le pays.Ne pas installer ce module à l'extérieur du bätiment. Utilisable partout en Europe M et en Suisse Par la présente, Hager Controls déclare que l’équipement radioélectrique du type Interface alarme sepio / KNX laire TRC 120 est conforme à la directive 2014/53/UE.Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet : www.hagergroup.com Document non contractuel soumis à modications sans préavis.6. Caractéristiques techniques

16 entrées KNX (émission d’ordres KNX correspondant aux informations délivrées par la centrale) Alimentation 30 V DC via le bus KNX (TBTS). Bornes de raccordement de type TG008 IHM (interface Homme-Machine) • 2 boutons poussoir de programmation OK

2 LED, voyants lumineux de signalisation du traﬁc KNX (TP) et alarme (RF)

afﬁcheur 2 x 8 segments (afﬁchage du mode de programmation des entrées/sorties et de l’état de la passerelle) Liaison / Fréquence d’émission • alarme : liaisons radio Bi- bande 434,5 et 869 MHz, bidirectionnelle et portée / Protocole 200 m de portée en champ libre / Protocole TwinBand Receiver category 2 / Transmitter duty cycle %1

Tebis KNX : liaisons ﬁlaires par bus KNX / Protocole KNX Température de fonctionnement °0C à + °45C Température de stockage - °20C à + °75C Indices de protection IP30/IK04 Couleur blanc Poids 140 g Dimensions produit (L x l x H) 203 x 77 x 26,5 mm Programmation • alarme : procédure d’apprentissage avec la centrale d’alarme

Tebis KNX : - par le conﬁgurateur TX100 dans le mode de conﬁguration Easy (E-Mode) - par le logiciel ETS dans le mode de conﬁguration System S-Mode Adressage • alarme : adresse unique programmée en production

KNX : - 1 numéro de série unique - 1 adresse physique modiﬁable lors de la conﬁguration Par la présente hager Controls déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositionspertinentes de la directive 5/1999/CE.La déclaration CE peut être consultée sur le site : www.hagergroup.net Utilisable partout en Europe ATTENTION :

Appareil à installer uniquement par un installateur électricien.
Ne pas installer ce module à l’extérieur du bâtiment. TRC120 Document non contractuel soumis à modiﬁcations sans préavis. 60 mois contre les défauts de matériel et de fabrication, à partir de la date de fabrication. Remettre les appareils défectueux au vendeur habituel. La garantie n’est applicable que si le processus de retour par l’installateur et le vendeur a été respecté, et si notre service de contrôle qualité ne constate aucun défaut consécutif à un montage inapproprié et/ou à une utilisation non conforme aux règles de l’art. Joindre à l’appareil toute remarque visant à expliquer le défaut.

6. Caractéristiques techniques

16 entrées KNX (émission d’ordres KNX correspondant aux informations délivrées par la centrale) Alimentation 30 V DC via le bus KNX (TBTS). Bornes de raccordement de type TG008 IHM (interface Homme-Machine) • 2 boutons poussoir de programmation OK

2 LED, voyants lumineux de signalisation du traﬁc KNX (TP) et alarme (RF)

afﬁcheur 2 x 8 segments (afﬁchage du mode de programmation des entrées/sorties et de l’état de la passerelle) Liaison / Fréquence d’émission • alarme : liaisons radio Bi- bande 434,5 et 869 MHz, bidirectionnelle et portée / Protocole 200 m de portée en champ libre / Protocole TwinBand Receiver category 2 / Transmitter duty cycle %1

Tebis KNX : liaisons ﬁlaires par bus KNX / Protocole KNX Température de fonctionnement °0C à + °45C Température de stockage - °20C à + °75C Indices de protection IP30/IK04 Couleur blanc Poids 140 g Dimensions produit (L x l x H) 203 x 77 x 26,5 mm Programmation • alarme : procédure d’apprentissage avec la centrale d’alarme

Tebis KNX : - par le conﬁgurateur TX100 dans le mode de conﬁguration Easy (E-Mode) - par le logiciel ETS dans le mode de conﬁguration System S-Mode Adressage • alarme : adresse unique programmée en production

KNX : - 1 numéro de série unique - 1 adresse physique modiﬁable lors de la conﬁguration Par la présente hager Controls déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositionspertinentes de la directive 5/1999/CE.La déclaration CE peut être consultée sur le site : www.hagergroup.net Utilisable partout en Europe ATTENTION :

Appareil à installer uniquement par un installateur électricien.
Ne pas installer ce module à l’extérieur du bâtiment. TRC120 Document non contractuel soumis à modiﬁcations sans préavis. 60 mois contre les défauts de matériel et de fabrication, à partir de la date de fabrication. Remettre les appareils défectueux au vendeur habituel. La garantie n’est applicable que si le processus de retour par l’installateur et le vendeur a été respecté, et si notre service de contrôle qualité ne constate aucun défaut consécutif à un montage inapproprié et/ou à une utilisation non conforme aux règles de l’art. Joindre à l’appareil toute remarque visant à expliquer le défaut. 6LE004113A11 LED Etat LED Couleur LED Signiﬁcation TP : Traﬁc KNX clignotement rouge l’interface communique bien sur le bus KNX (paire torsadée) RF : Traﬁc RF alarme clignotement verte l’interface communique bien avec la centrale d’alarme radio radio TwinBand

7.1 Résumé de programmation

7.2 Signiﬁcation des 2 voyants lumineux, LED TP et RF

Les 2 voyants lumineux de signalisation permettent l’indication du traﬁc en cours :

Appuis simultanés supérieurs à 5 s sur les touches

jusqu’à l'obtention de l’afﬁchage “FA” sur l’afﬁcheur (effacement de l’adresse de la centrale d’alarme et des liens KNX effectués, retour à l’adresse physique usine).

Le retour usine s’effectue également sur requête par le conﬁgurateur TX100 ou depuis le logiciel ETS.

Le retour usine provoque l’effacement complet de la conﬁguration du produit quel que soit le mode de conﬁguration : - effacement de l’adresse de la centrale d’alarme, - effacement des liens effectués.

La procédure de retour usine n’efface pas l’apprentissage des produits par la centrale d’alarme, il existe pour cela un paramètre dont la programmation est décrite dans la notice de la centrale.

9. Comportement du TRC120 après coupure du bus KNX

POUR MEMORISER DES SCENES AVEC LE CONFIGURATEUR TX100 Etat initial Action Afﬁcheur Appui Afﬁcheur Signiﬁcation Appui Afﬁchage Signiﬁcation Etat ﬁnal interface sur autre interface bouton interface suivant suivant interface produit interface bouton Hors TX100 en appui long menu d’apprentissage courts sélection du réaliser mémorise conﬁguration mode “Auto” mode d’une scène ou n° d’entrée la scène la scène conﬁguration jusqu’à qui active du TX100 afﬁchage la scène puis appui clignote concernée > 5 s conﬁguration

10. Fiche d’installation

Depuis le système Tébis Exemple : lors de l´ appui sur le BPX du système Tébis : Extinction générale des lumières, Fermeture des volets et mise en Marche groupe 1 et 2 du système d´alarme. Depuis le système d’alarme Exemple : lors d’une Intrusion déclenchée par le système d’alarme : minuterie de l’éclairage extérieur pendant 1mn 30 s.6LE004113A13

1. Apprentissage avec la centrale d’alarme radio et mixte

Assistant notice

En attente de votre message

Informations produit

Marque : HAGER

Modèle : TRC120

Catégorie : Système d'alarme
