S230-22X - Système d'alarme HAGER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Système d'alarme
Alimentation	230 V AC
Fréquence de fonctionnement	868 MHz
Capteurs compatibles	Détecteurs de mouvement, détecteurs d'ouverture de porte/fenêtre
Zone de couverture	Jusqu'à 1000 m²
Connectivité	Sans fil
Application mobile	Compatible avec application dédiée pour contrôle à distance
Installation	Facile à installer, sans câblage nécessaire
Maintenance	Vérification régulière des batteries des capteurs
Sécurité	Chiffrement des données pour une sécurité renforcée
Garantie	2 ans
Accessoires inclus	Manuel d'utilisation, télécommande

FOIRE AUX QUESTIONS - S230-22X HAGER

Comment réinitialiser le système d'alarme HAGER S230-22X ?

Pour réinitialiser le système, maintenez enfoncé le bouton de réinitialisation situé sur le panneau de contrôle pendant 10 secondes. Le système émettra un bip pour confirmer la réinitialisation.

Que faire si le système d'alarme ne s'active pas ?

Vérifiez d'abord que tous les capteurs sont correctement installés et que les piles sont chargées. Assurez-vous également que le mode de sécurité est activé sur le panneau de contrôle.

Comment changer les piles des capteurs ?

Ouvrez le boîtier du capteur en utilisant un tournevis. Remplacez les piles par des modèles identiques, puis refermez le boîtier en vous assurant qu'il est bien verrouillé.

Le système d'alarme émet des bips intermittents, que cela signifie-t-il ?

Des bips intermittents indiquent généralement une faible batterie dans l'un des capteurs. Vérifiez l'état des piles et remplacez-les si nécessaire.

Comment ajouter un nouveau capteur au système ?

Accédez au menu 'Configuration' sur le panneau de contrôle, puis sélectionnez 'Ajouter un capteur'. Suivez les instructions à l'écran pour finaliser l'ajout.

Que faire si le système d'alarme se déclenche sans raison ?

Vérifiez si des animaux domestiques ou des objets en mouvement ont pu déclencher le capteur. Si le problème persiste, consultez le manuel pour recalibrer les capteurs.

Comment tester le système d'alarme ?

Activez le mode test via le panneau de contrôle et déclenchez manuellement chaque capteur pour vérifier qu'il fonctionne correctement. Désactivez le mode test une fois terminé.

Le système ne se connecte pas au réseau, que faire ?

Vérifiez que le routeur est allumé et que le signal est fort. Redémarrez le routeur et essayez de reconnecter le système. Assurez-vous également que les paramètres Wi-Fi sont corrects.

Comment mettre à jour le firmware du système ?

Accédez à la section 'Mise à jour' dans le menu des paramètres sur le panneau de contrôle. Suivez les instructions pour télécharger et installer la dernière version du firmware.

MODE D'EMPLOI S230-22X HAGER

manual de instalaciòn - p. 50 Interfaz cable/radio LS, 1 canal, IP552 Applications Bornier à utiliser Détection intrusion n° 1 Détection incendie n° 1 Détection technique n° 2 (spécifique aux sondes techniques Hager) Commande n° 1

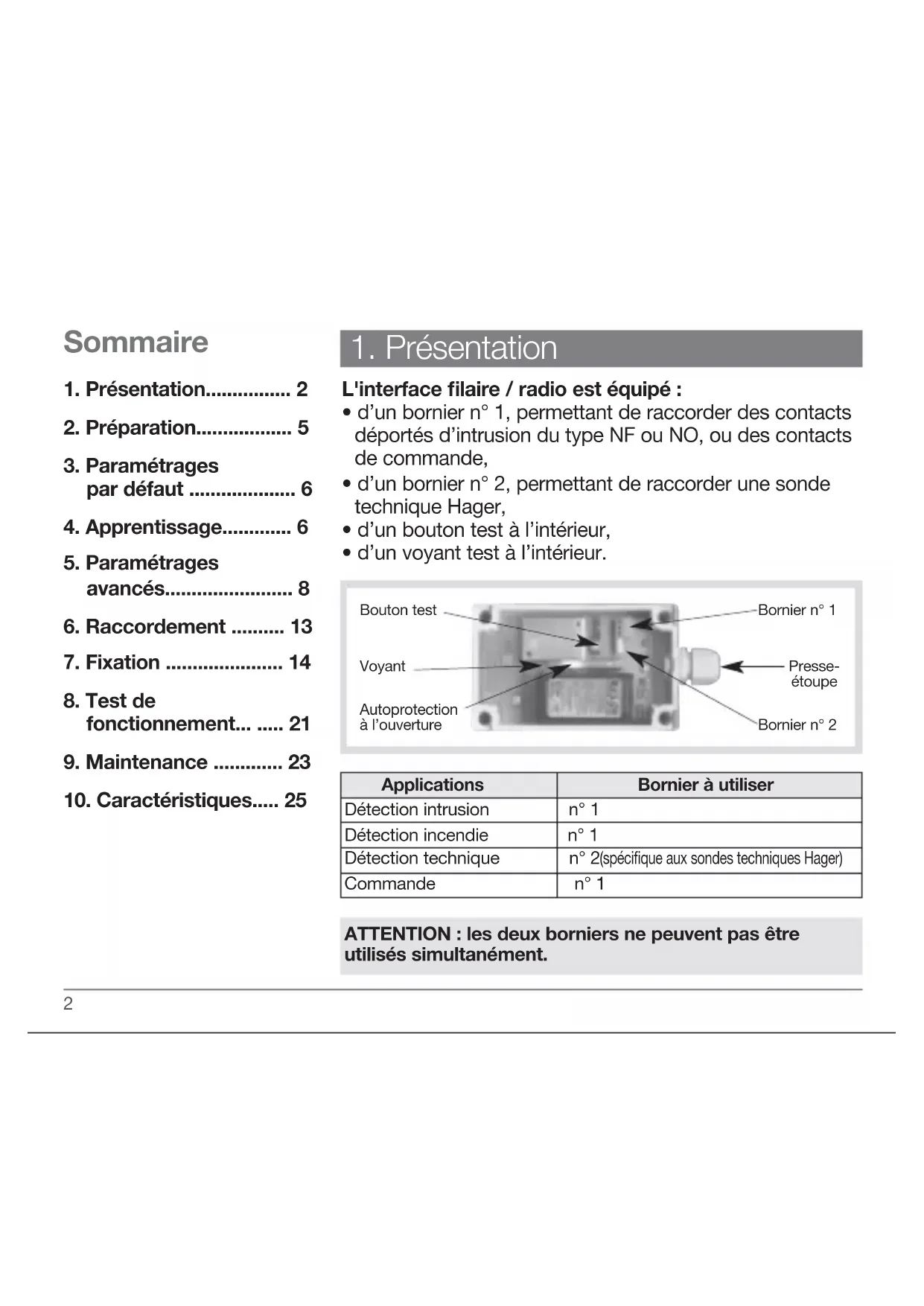

L'interface filaire / radio est équipé :

• d’un bornier n° 1, permettant de raccorder des contacts déportés d’intrusion du type NF ou NO, ou des contacts de commande,

• d’un bornier n° 2, permettant de raccorder une sonde technique Hager,

• d’un bouton test à l’intérieur,

• d’un voyant test à l’intérieur. Autoprotection à l’ouvertureVoyantBouton testBornier n° 1Bornier n° 2Presse-étoupe ATTENTION : les deux borniers ne peuvent pas être utilisés simultanément.

1. Présentation................ 2

par défaut .................... 6

fonctionnement... ..... 21

9. Maintenance ............. 23

10. Caractéristiques..... 25

Sommaire3 Applications de type détecteur d’intrusion et incendie : bornier n° 1

• Détecteur d’ouverture : utilisation de contact d’ouverture (de type en saillie, encastré, grand espacement…).

• Détecteur de volet roulant : utilisation de contact spécifique pour volet roulant.

• Détecteur de bris de vitre : utilisation de capteur de bris de vitre du type piézo- électrique.

• Détecteur de mouvement : utilisation de capteur de mouvement (technologie Infrarouge passif, Infrarouge actif, hyperfréquence, micro-ondes…).

• Détecteur d’incendie : utilisation de capteur incendie. Applications de type commande : bornier n° 1

• Emetteur marche arrêt automatique à l’aide d’une horloge de programmation.

• Emetteur marche arrêt à l’aide d’un contacteur à clé.

• Emetteur marche arrêt à l’aide d’un module de sortie système Tébis.

• Emetteur alerte ou alerte silencieuse à l’aide d’un contact.

• Emetteur alarme incendie à l’aide d’un bouton poussoir. Applications de type détecteur technique : bornier n° 2 Utilisation d’un capteur de dommages techniques Hager (les détecteurs de dommages domestiques fonctionnent 24 h/24 indépendamment des mises en Marche ou Arrêt de la protection intrusion) :

• inondation (réf. SONIN): signale un niveau d’eau supérieur à 2 mm,

• coupure secteur (réf. SONCS) : signale une coupure supérieure à 18 minutes ± 20% (coupure courte) ou supérieure à 5 heures ± 20% (coupure longue),

• panne congélateur (réf. SONPC): signale une température supérieure à - 12°C,

• hors gel (réf. SONHG) : signale une température inférieure à + 5°C.4 Voici 4 exemples d’application :

• Exemple n° 4 : mise en marche et à l’arrêt du système d’alarme par l’intermédiaire d’un module de sortie système Tébis (Hager) permettant de gérer simultanément l’éclairage, le chauffage, l’alarme ou tous autre fonction domotique à travers des commandes scénario avec un seul bouton poussoir. (utilisation du bornier n°1).

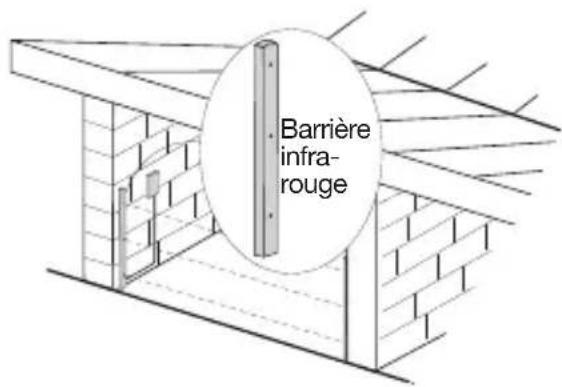

• Exemple n° 3 : détection périphérique par barrière infrarouge (utilisation du bornier n° 1).

• Exemple n° 2 : détection d’inondation par sonde technique Hager (utilisation du bornier n° 2).

• Exemple n° 1 : détection d’ouverture sur un portillon (utilisation du bornier n° 1). Contact d’ouverture grand espacement Barrière infra- rouge Bus de données5

1. Enlever le capot.

2. Passer le câble du détecteur dans le

3. Passer le câble par l’orifice du socle et

visser le presse-étoupe. Alimentation La connexion du bloc lithium s’effectue par clipsage (cf. photo ci-dessous). Une flèche de repérage sur le bloc lithium indique le sens de branchement. A la mise sous tension, l'interface effectue un autotest, le voyant s’éclaire 2 s. Bloc lithium Languette de déverrouillage du bloc lithium Flèche de repérage du sens de branchement Presse-étoupe

En sortie usine, l'interface filaire / radio possède un paramétrage par défaut sur le bornier n° 1. Si le paramétrage par défaut correspond à l’application de l'interface filaire / radio, effectuer l’opération d’apprentissage avec la centrale. Par défaut : application détection intrusion sur le bornier n°1.

• type de capteur déporté : NF (valeur du paramètre par défaut = 7),

• type de détecteur : détecteur ne protégeant pas une issue de l’habitation (valeur du paramètre par défaut = 1),

• inhibition de 90 s après chaque détection : inhibition active (valeur du paramètre par défaut = 2),

• niveau d’alarme : déclenchement à intru- sion (valeur du paramètre par défaut = 1). L’apprentissage de l'interface filaire / radio permet d’établir la reconnaissance, d’une boucle par la centrale. Selon l’application, chaque boucle sera identifiée soit en tant que détecteur, soit en tant qu’organe de commande. Pour effectuer l(es)’ apprentissage(s) de l'interface filaire/radio, la centrale doit être en mode installation. Si ce n’est pas le cas, demander à l’utilisateur de composer au niveau de la centrale : puis composer: code maître code installateur

3. Paramétrages par défaut

ATTENTION : dans tous les autres cas d’utilisation du bornier n° 1 ou pour le raccordement d’une sonde technique, il est impératif d’effectuer d’abord le paramétrage du bornier avant son apprentissage avec la centrale. Se reporter dans ce cas au chapitre paramétrages avancés. ATTENTION : la centrale signale une erreur de manipulation par 3 bips courts ; dans ce cas, reprendre la séquence d’apprentissage à son début. Lors de l’apprentissage, il est inutile de placer le produit à apprendre à proximité de la centrale, au contraire nous vous conseillons de vous éloigner quelque peu (placer le produit à au moins 2 m de la centrale).7 Séquence d’apprentissage Réaliser la séquence d’apprentissage décrite ci-dessous : Appui sur *puis #du clavier de la centrale pour passeren mode apprentissage.La centraleconfirmel’apprentissage par un message vocal.Appui maintenu sur le bouton “test”jusqu’à la réponse de la centrale.La centrale confirmel’apprentissage par un message vocal.Appui maintenusur le bouton“test” jusqu’à laréponse de lacentrale (1). puis

(1) • Pour un détecteur technique :“détecteur technique X” • Pour un détecteur incendie :“détecteur incendie X” Avec ces 2 applications, il n’y a pas d’étapes 3, 4 et 5.(2) Selon le modèle de centrale. ou (selon paramétrage) détecteurcommande)))10 s. max.“détecteur X”)))10 s. max.“groupe ?”“temporisation ?”“bip, commande X”“bip, détecteur X,groupe Y,immédiat (ou temporisé)”La centrale attend le choix du groupe de 1 à 4 (2). Le choix s’effectue parappui sur le clavier de la centrale.La centrale attend le choix dela temporisation :0 : immédiat1 : temporiséLe choix s’effectue par appuisur le clavier de la centrale.8 En quoi consiste le paramétrage d’une boucle ? Choisir si la boucle est utilisée pour une application de type détecteur ou commande Application de type détecteur

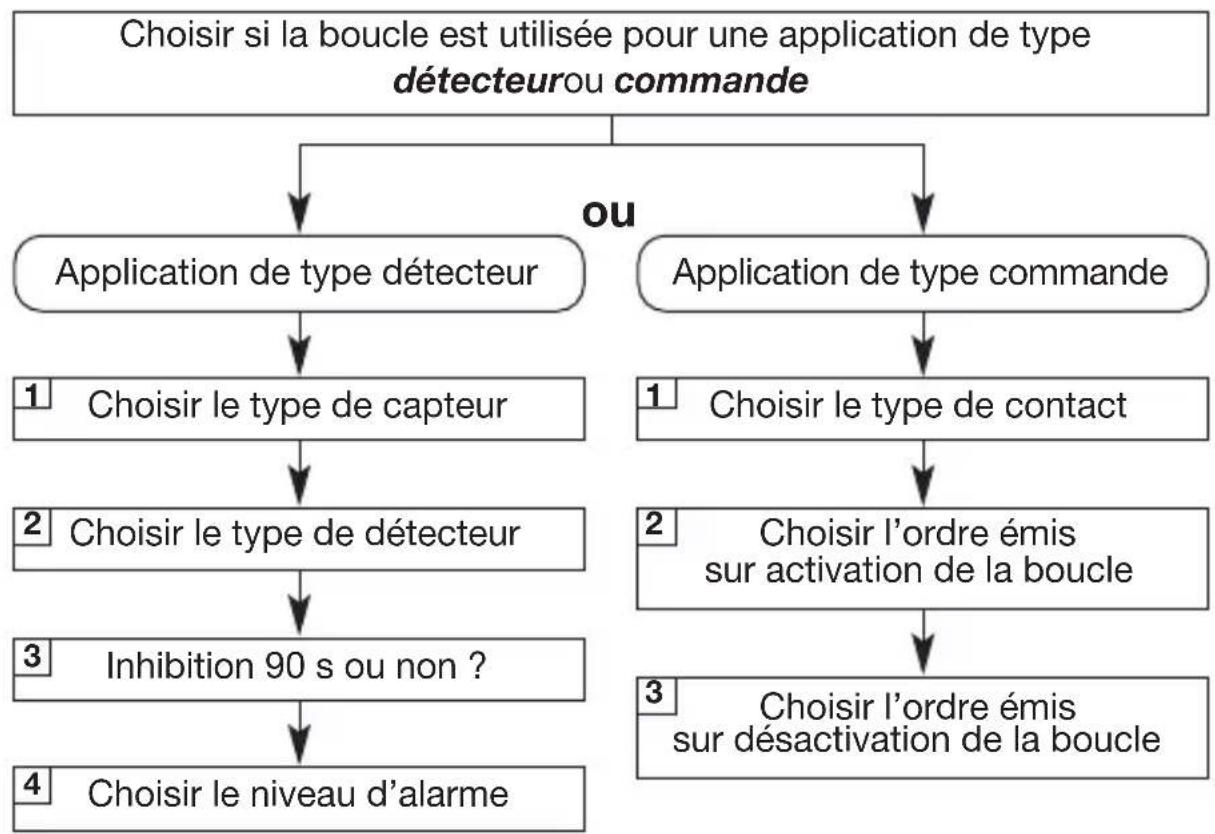

Application de type commande Choisir le type de capteur

Choisir le type de contact

Choisir le type de détecteur

Choisir l’ordre émis sur activation de la boucle

Choisir l’ordre émis sur désactivation de la boucle

Choisir le niveau d’alarme

Paramétrages avancés ATTENTION : il est impératif d’effectuer d’abord le paramétrage avant l’apprentissage avec la centrale.9 Paramétrages pour une application de type commande Type de N° du Options de paramétrage Valeur du paramétrage paramètre paramètre 1/ Type de(s) 1 Commande monostable NO 2 contacts Commande monostable NF 3 déporté(s) Commande bistable NO 4 Commande bistable NF 5 2/ Ordre émis 2 Pas d’ordre émis 1 sur activation Arrêt Total 21 de la boucle Alerte 22 (pour une Marche Totale 23 commande Alerte silencieuse 24 monostable Marche Partielle 1 25 ou bistable) Marche Partielle 2 27 Alarme incendie 32 et/ou ou Marche Présence 33 Sonnette 38 3/ Ordre émis 3 Appel sonore 42 sur désactivation Arrêt lumière 52 de la boucle Marche lumière 54 (pour une Etat système 129 commande Arrêt Groupe 1 131 bistable) Arrêt Groupe 2 133 Arrêt Groupe 12 135 Arrêt Groupe 3 137 Arrêt Groupe 13 139 Arrêt Groupe 23 141 Options de paramétrage Valeur du (suite) paramètre Arrêt Groupe 1 2 3 143 Arrêt Groupe 4 145 Arrêt Groupe 14 147 Arrêt Groupe 2 4 149 Arrêt Groupe 1 2 4 151 Arrêt Groupe 3 4 153 Arrêt Groupe 1 3 4 155 Arrêt Groupe 2 3 4 157 Arrêt Groupe 1 2 3 4 159 Marche Groupe 1 163 Marche Groupe 2 165 Marche Groupe 1 2 167 Marche Groupe 3 169 Marche Groupe 1 3 171 Marche Groupe 2 3 173 Marche Groupe 1 2 3 175 Marche Groupe 4 177 Marche Groupe 1 4 179 Marche Groupe 2 4 181 Marche Groupe 1 2 4 183 Marche Groupe 3 4 185 Marche Groupe 1 3 4 187 Marche Groupe 2 3 4 189 Marche Groupe 1 2 3 4 19110 Paramétrages pour une application de type détecteur Type de N° du Options de paramétrage Valeur du Applications paramétrage paramètre paramètre 1/ Type 1 Capteur sans gestion des issues NO 6 Applications autres que détecteur de(s) capteur(s) d’ouverture de l’habitation déporté(s) Capteur sans gestion des issues NF 7(*) Applications autres que détecteur d’ouverture de l’habitation Capteur avec gestion des issues NO 8 Détecteur d’ouverture de l’habitation Capteur avec gestion des issues NF 9 Détecteur d’ouverture de l’habitation Capteur volet roulant 12 Détecteur de volet roulant Sonde technique 13 Détection de dommages domestiques 2/ Type 2 Détecteur ne protégeant pas 1(*) Détecteur de volet roulant de détecteur une issue de l’habitation Détecteur d’ouverture sur portillon Détecteur de bris de vitre Contact de choc Tapis contact Barrière infrarouge Détecteur protégeant une issue 2 Détecteur d’ouverture de l’habitation Détecteur volet roulant 3 Détecteur volet roulant Détecteur incendie 5 Détecteur incendie Détecteur technique 6 Détecteur inondation Hager SONIN Détecteur coupure secteur Hager SONCS Détecteur panne congélateur Hager SONPC Détecteur hors gel Hager SONHG 3/ Inibition 3 Inactif 1 Aucune inhibition 90 s Actif 2(*) Inibition du détecteur 90 s après la 1

émission 4/ Niveau 4 Intrusion 1(*) Niveau d’alarme géré par la centrale d’alarme Préalarme 2 (*) paramétrage par défaut11 A compléter selon la(les) application(s) à réaliser à compléter Séquence de paramétrage Application N° du paramètre Valeur du paramètre

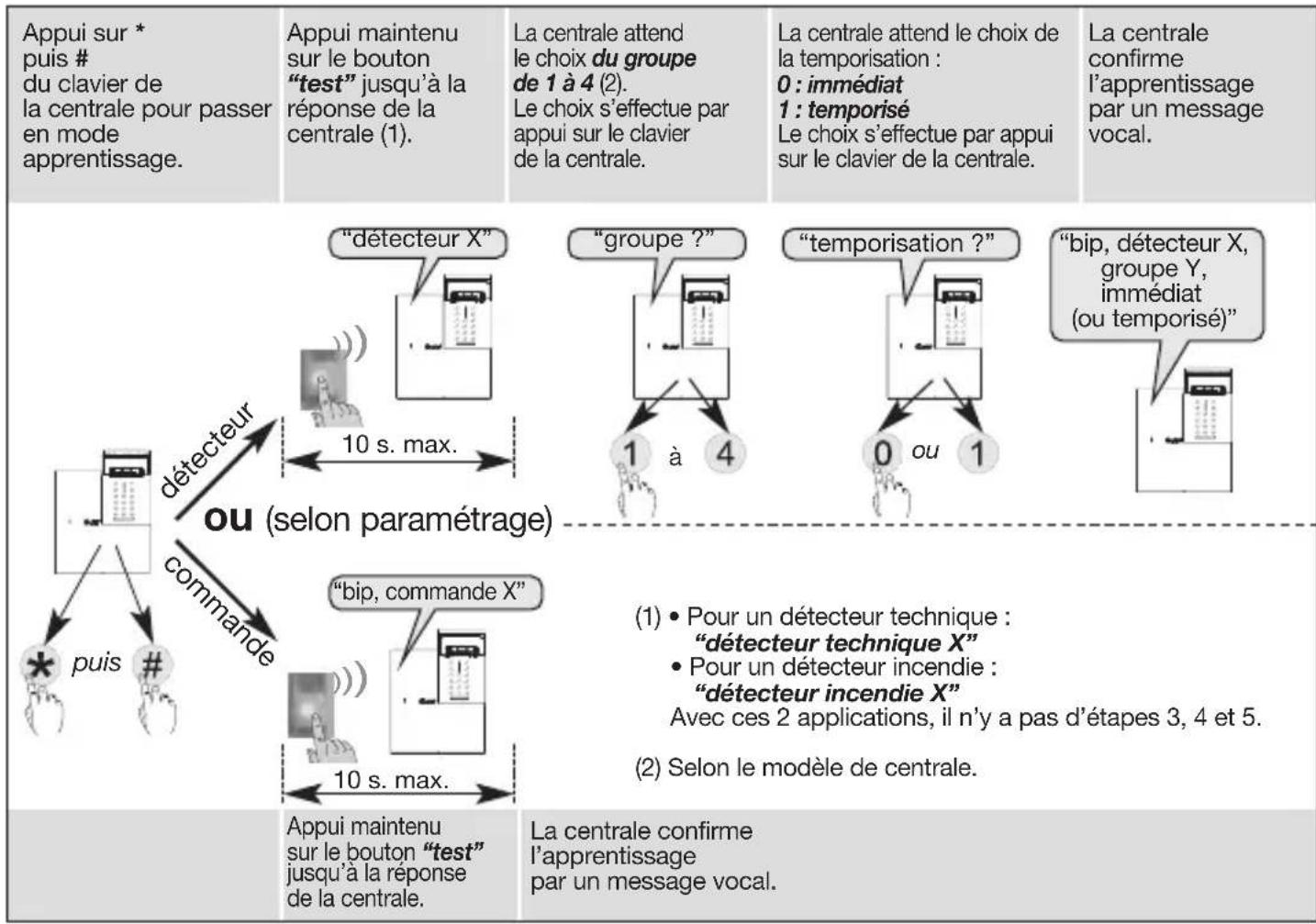

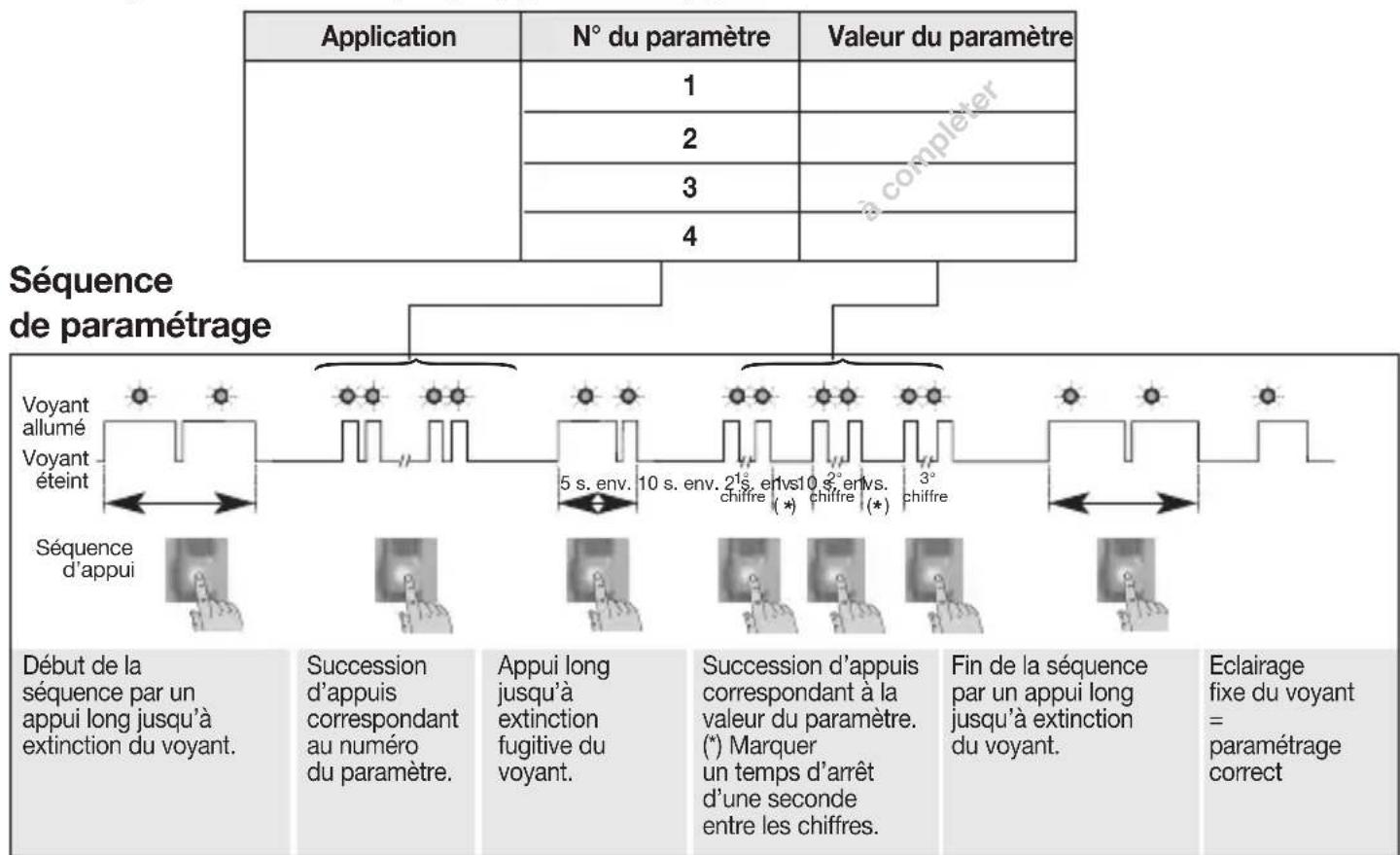

VoyantéteintVoyantalluméSéquenced’appui5 s. env. 10 s. env. 2 s. env.10 s. env.Début de la séquence par un appui long jusqu’àextinction du voyant.Successiond’appuiscorrespondantau numéro du paramètre.Appui longjusqu’à extinction fugitive du voyant.Succession d’appuiscorrespondant à lavaleur du paramètre. (*) Marquer un temps d’arrêtd’une seconde entre les chiffres.Fin de la séquencepar un appui longjusqu’à extinction du voyant.Eclairage fixe du voyant paramétragecorrect 1 s.

{12 Début 1 appui correspondant au n° du paramètre Appui

séparation 1 puis 3 appuis correspondant à la valeur du paramètre (13) Fin Exemple de paramétrage Paramétrer l'interface filaire / radio pour une application de détecteur technique (cf tableau p. 10).

2 s. env. 1 s. 1 appui pour sélectionner le n° du paramètre Appui

séparation FinDébut 1 puis 3 clignotements confirment le paramètrage (13) Vérification du paramétrage La vérification s’effectue en sélectionnant le n° du paramètre et en contrôlant le nombre de clignotements correspondants.

1 s.13 Déconnecter le bloc alimentation avant d’effectuer les raccordements. Les borniers de raccordement Les borniers n° 1 et n° 2 possèdent chacun 3 bornes. Longueur max. de la boucle : 10 mNombreillimité contacts

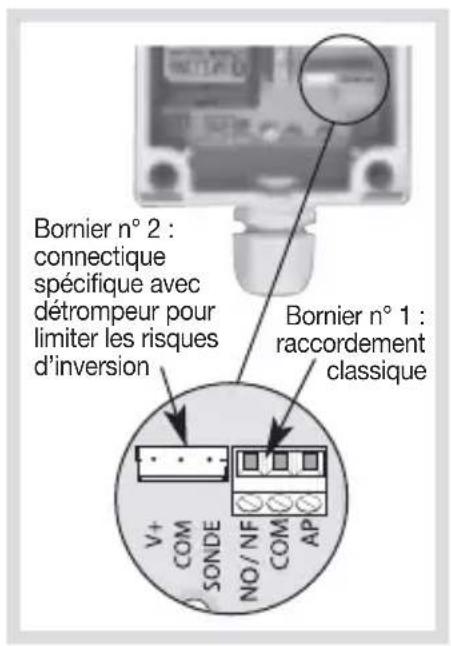

Bornier n° 1 :raccordementclassiqueBornier n° 2 :connectiquespécifique avecdétrompeur pourlimiter les risquesd’inversion ATTENTION : le raccordement d’une boucle autoprotégée doit être effectué avant le branchement de la pile. La reconnaissance de cette dernière se fait alors automatiquement lors du branchement de la pile. Raccordement de plusieurs types de contacts déportés Contacts NF câblés en série : - contacts d’ouverture en saillie ou encastrable - capteur bris de vitre (piezo-électrique) - capteur de chocs - autres capteurs spécifiques Contacts NF autoprotégés câblés en série : contacts d’ouverture en saillie ou encastrable autoprotégés Contacts NO câblés en parallèle : tapis contact 5 contacts en série max.Longueur max. de la boucle : 10 m

COM NO/NFBoucled’autoprotectionLongueur max. de la boucle : 10 m5 contacts en série max.

COM NO/NF14 Fixation de l’interface filaire / radio L'interface doit être placé (voir dessin) :

• de préférence fixé sur le dormant de l’issue à protéger à au moins 1 m du sol,

• éloigné de toute source de parasites (compteur électrique, masse métallique…). La fixation :

1. positionner le boîter avec

le presse-étoupe vers le bas,

2. fixer le socle au mur

grâce aux 4 points de fixation en utilisant des vis adaptées au support.

ATTENTION : respecter une distance d’au moins 2 m entre chaque produit, excepté entre deux détecteurs. ATTENTION : le sens de montage doit être respecté afin de garantir les indices de protection mécanique.15 Contact d’ouverture en saillie ou encastré à fil

• Boucle NF autoprotégée à la coupure de boucle : - fils jaune et rouge : boucle d’autoprotection, - fils vert et bleu : boucle de détection.

• Boucle NF non autoprotégée à la coupure de boucle :

• Pose en saillie (NF) : contact et aimant à visser et à aligner (utiliser les cales si nécessaires).

1. percer dans le dormant et dans

l’ouvrant un trou de 8 mm de diamètre, 30 mm de profondeur,

2. vérifier que le contact et l’aimant soient

3. percer dans le dormant un trou pour le

passage du fil de liaison. bleu vert rouge jaune NO/NF COM

noir rouge Fixation et raccordement de(s) contact(s) déporté(s)16 Contact en saillie Contact en saillie à vis Capot Contact Socle vissé sur le dormant Socle vissé sur l’ouvrant Aimant Aimant à visser sur l’ouvrant Contact à visser sur le dormant Capot 5 mm maximum Cales 5 mm maximum Contact encastré Dormant Ouvrant (côté serrure) Contact d’ouverture de sol Position de l’aimant Contact d’ouverture grand espacement Contact aimant Positions possibles de l’aimant Mauvaises positions de l’aimant Aimant à visser sur l’ouvrant Contact à visser sur le dormant 60 mm maximum Contact à visser sur le dormant Aimant à visser sur l’ouvrant 60 mm maximum Capteur pour volet roulant rouge gris vert NO/NF COM

ATTENTION : le raccordement d’un volet roulant ne permet pas l’auto protection de la boucle.17 Chaque sonde est reliée à l'interface filaire / radio par un câble plat de liaison (longueur : 1,20 m), et doit être fixée en prenant soin de tendre le câble. Le câble est muni d’un connecteur qui sert de détrompeur, permettant de raccorder facilement les sondes à l’émetteur.

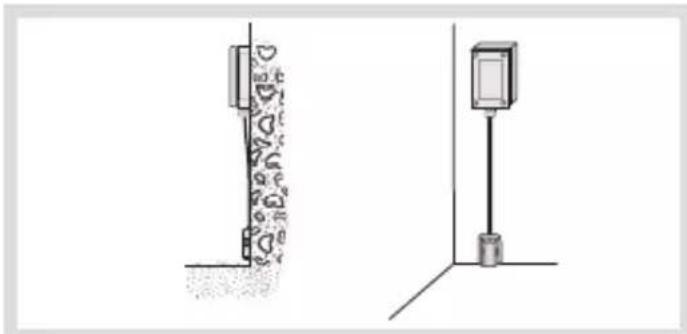

ONDE INONDATION Sol. Plaque métallique. Vis. Cheville. Plinthe. Mur. Sonde. Aimant. Fixation des sondes techniques Selon les besoins du client, elle peut être positionnée verticalement ou horizontalement sur le sol pour détecter un niveau minimum de 2 mm. La position verticale facilite une détection d’un niveau d’eau plus important (sonde surélevée du sol). Dans tous les cas, fixer la plaque métallique fournie et venir y plaquer la sonde qui sera maintenue par son aimant.

• Repérer sur la plinthe (fixation verticale) ou sur le sol (fixation horizontale) le point de fixation de la plaque métallique en fonction de la hauteur de détection choisie.18 Pour une sonde posée verticalement, le trou de fixation de la plaque métallique doit être en haut.

• Pour une détection d’un niveau d’eau de 2 mm, le bas de la plaque doit être fixée à une hauteur du sol comprise entre 1 et 2 cm.

• Pour une détection d’un niveau d’eau supérieur à 2 mm, remonter la plaque métallique à la hauteur désirée.

• Fixer la plaque métallique à l’aide d’une vis adaptée au support.

• Positionner la sonde aimantée sur la plaque métallique. Remarque : pour faciliter l’entretien, la sonde est amovible, il est conseillé de la nettoyer périodiquement pour éviter l’accumulation de poussière entre la sonde et le sol.

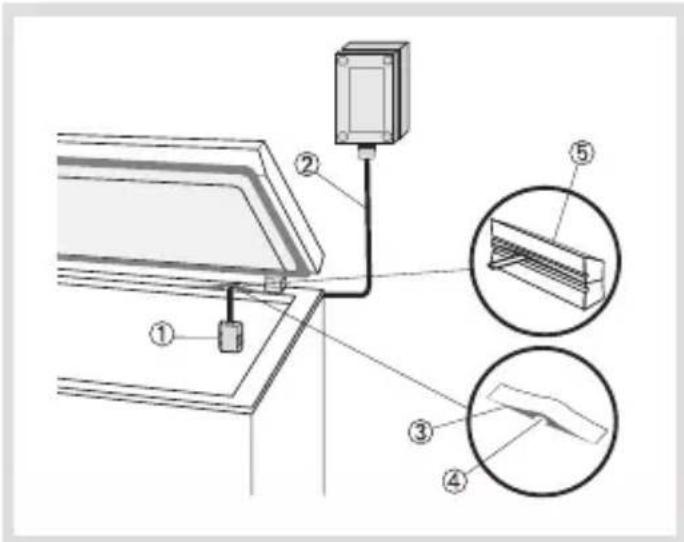

SONDE PANNE CONGÉLATEUR

Sonde. Câble de liaison. Passe-câble. Gorge du passe-câble. Joints du congélateur.

• Ouvrir le congélateur et déposer la sonde au milieu des aliments congelés.

• Pour limiter les risques de déperdition de froid il est possible d’utiliser le passe- câble fourni avec les accessoires.

• Glisser le câble dans la gorge du passe- câble et coller ce dernier sur le joint du congélateur.19

Mur intérieur. Plaque métallique. Cheville. Vis. Etagère. Sonde. Aimant. La sonde hors gel mesure la température proche de son environnement. Nous vous conseillons de la positionner à plus de 1,50 m du sol (fixée sur un mur intérieur ou posée sur une étagère) dans des locaux à l’abri des courants d’air. La sonde doit être fixée à proximité de la source de chaleur en cas de chauffage hors gel (+8°C).

• Fixer la plaque métallique à l’aide d’une vis adaptée au support.

• Positionner la sonde aimantée sur sa plaque métallique. Sonde. Compteur d’eau. Tuyauterie. Remarque : pour faciliter l’entretien, la sonde est amovible. Il est conseillé de la nettoyer périodiquement.20

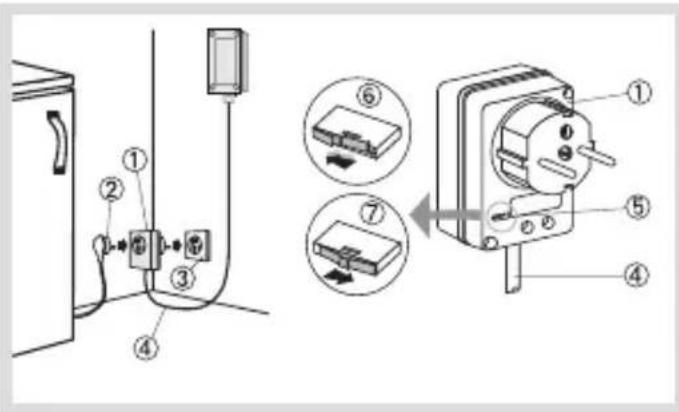

SONDE COUPURE SECTEUR

Prise gigogne. Appareil à protéger. Prise murale. Câble de liaison. Commutateur horaire. Commutateur sur 5 heures. Commutateur sur 18 minutes.

• La prise gigogne se place en amont de l’appareil (ex. : congélateur) dont elle surveille l’alimentation. En cas de coupure secteur, la sonde réagit soit après une coupure supérieure à 18 minutes, soit après une coupure supérieure à 5 heures. Le choix s’effectue à l’aide d’un commutateur situé sous la partie mâle de la prise gigogne.

• Après avoir choisi la durée ou , connecter la prise gigogne en amont de l’appareil à surveiller.21 Connecter le bloc Lithium. Tester l’alimentation Un appui court sur le bouton test permetde vérifier si l’alimentation est correcte. Le voyant s’éclaire en rouge. Tester les liaisons radio La centrale doit se trouver en modeinstallation pour effectuer ce test.• Un appui long sur le bouton test (environ 3 s) provoque l’émission d’unmessage de “test”.(Pour plus d’information, veuillez vousreporter au chapitre : Vérification desliaisons radio décrit dans la notice fournieavec la centrale d’alarme).Appui maintenu (environ 3 s) jusqu’à la réponse de la centrale“bip, commande X” Test de la boucle

“bip, test détecteur X, groupe Y,immédiat (ou temporisé)”

8. Test de fonctionnement

• Pour un détecteur technique : • Pour un détecteur incendie : “bip, test détecteur technique X” “bip, test détecteur incendie X”22 Tester la boucle (ex. 1 : détecteur d’ouverture sur portillon) Chaque activation de la boucle est signalée par l'éclairage du voyant. Pour vérifier la détection de l'ouverture du portillon :

1. effectuer un appui court sur le bouton

2. activer le détecteur d'ouverture

(activation du contact NF). Le voyant test s'éclaire.

3. désactiver le détecteur (contact NF au

repos). Le voyant test s'éteint. Tableau récapitulatif Tester les sondes techniques Hager

1. Simuler un dommage domestique :

• d’inondation : immerger les 2 conctacts de la sonde. 2 s après, celle-ci détecte une inondation,

• de panne congélateur : déposer la sonde dans le congélateur pendant 1 heure environ afin qu’elle soit à la même température que les aliments (-14°C). Sortir la sonde du congélateur. Une dizaine de minutes après, la température de la sonde remonte au- dessus de -12°C, et détecte une panne congélateur.

• de mise hors gel : pour réaliser cet essai, l’émetteur ne doit pas être fixé car il est nécessaire de déplacer la sonde. Plonger la sonde dans la partie congélation du réfrigérateur. Lorsque celle-ci analyse une température inférieure à +5°C, elle détecte le gel.

• de coupure secteur : laisser connectée la prise gigogne pendant 1/4 h avant de la débrancher pour simuler une coupure secteur. Après 18 minutes ± 20 % ou 5 heures ± 20 % (selon configuration), la sonde détecte une coupure secteur. Type de contact Etat de Etat du la boucle voyant Contact(s) ouverte allumé déporté(s) NF fermée éteint Contact(s) ouverte éteint déporté(s) NO fermée allumé23

2. Repositionner définitivement la sonde :

• inondation : essuyer la sonde et la replacer sur sa plaque métallique.

• panne congélateur : replacer la sonde dans le congélateur, le dommage disparaît dès que la température redescend à -14°C.

• mise hors gel : sortir la sonde du réfrigérateur, le dommage disparaît dès que sa température remonte à +7°C.

• coupure secteur : reconnecter la prise gigogne sur la prise murale. Changement de l’alimentation

1. Configurer la centrale en mode

installation et demander à l’utilisateur de composer : puis composer :

2. Ouvrir le boîtier de l'interface filaire /

radio (cf. § Ouverture).

3. Appuyer sur la languette de

déverrouillage du bloc lithium.

4. Remplacer le bloc lithium usagé.

5. Repasser la centrale en mode utilisation

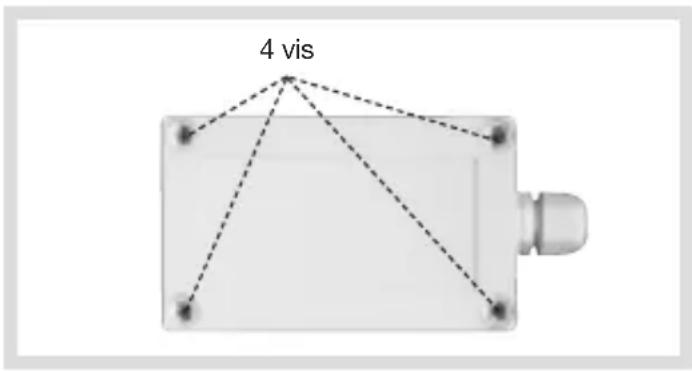

et composer : code installateurcode installateurcode maître Fermeture du capot Positionner le capot sur le socle et le fixer à l’aide des 4 vis plastique fournies. 4 vis

ATTENTION : les paramétrages de l'interface filaire / radio sont sauvegardés lors du changement de l’alimentation.24 Recommandations Tout accès aux composants internes peut endommager le produit par décharges d’électricité électrostatique. Lors d’une intervention sur le produit prendre les précautions suivantes :

• éviter tout contact, direct ou par l’intermédiaire d’un outil métallique, avec les composants électroniques ou les parties métalliques des borniers de connexion,

• utiliser des outils non magnétiques,

• avant d’accéder aux composants internes, toucher une surface métallique non peinte telle qu’une canalisation d’eau ou un matériel électrique relié à la terre,

• limiter au maximum les déplacements entre deux accès aux composants internes. Sinon répéter l’opération ci-dessus avant chaque nouvelle intervention sur le produit. Maintenance au niveau de la centrale La centrale prend en compte l’anomalie tension, l’anomalie autoprotection et l’anomalie radio de l'interface filaire / radio.

• Anomalie tension : après une commande système, la centrale signale vocalement :

• Anomalie autoprotection : après une commande système, la centrale signale vocalement :

• Anomalie radio : après une commande système, la centrale signale vocalement : “Bip, anomalie tension détecteur X, bip, anomalie tension commande X” “Bip, anomalie radio détecteur X, bip, anomalie radio commande X” “Bip, anomalie autoprotection détecteur X, bip, anomalie autoprotection commande X” Déposer les piles usagées dans les lieux prévus pour le recyclage.25 Bornier de raccordement bornier n° 1 pour contact déporté Bornier de raccordement bornier n° 2 pour sonde technique Nombre maximum de 5 contacts déportés (bornier n° 1) Longueur maximale 10 m de la boucle de raccordement Usage extérieur Alimentation bloc lithium 3,6 V 4 Ah (BatLi26) Autonomie 5 ans Liaisons radio TwinBand

• 868 MHz - 870 MHz, 25 mW max, Duty cycle : 0,1 % Bouton poussoir de test 1 (à l’intérieur) Voyant test 1 (à l’intérieur) Température de fonctionnement de -25°C à +70°C Autoprotection

ouverture du boîtier

coupure de boucle (si raccordement de contact déporté autoprotégé) Indices de protection mécanique IP 55 / IK 04 Dimensions L x l x H (mm) 130 x 80 x 35 Poids 200 g (avec pile) Spécifications techniques Interface filaire / radio LS / 1 canal / IP55

10. Caractéristiques26

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et autres pays européens disposant d’un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements élec- triques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l’environnement et la santé humaine. Pour toute informa- tion supplémentaire au sujet du recy- clage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit. Par la présente, Hager Security SAS déclare que l’équipement radioélectrique, référence S230-22X est conforme aux exigences de la directive RE-D 2014/53/EU. Le texte complet de la Déclaration de UE Conformité est disponible à l’adresse internet : www.hager.fr. Document non contractuel, soumis à modifications sans préavis. Pour obtenir des conseils lors de l'installation ou avant tout retour de matériel, contactez l’assistance technique : Une équipe de techniciens qualifiés vous indiquera la procédure à suivre. www.hager.fr
