Type de produit	Équipement de mesure de pression différentielle
Marque	Testo
Modèle	521-3
Dimensions (L x l x H)	219 x 68 x 50 mm
Poids	Environ 600 g (avec TopSafe et pile)
Alimentation	Pile 9V (6LR61) ou bloc secteur 12V DC (0554 0088)
Étendue de mesure du capteur intégré	0...250 Pa
Précision du capteur intégré	±0,5 Pa (0...20 Pa) ; ±(0,5 Pa + 0,5% de lecture) (20...250 Pa)
Résolution	0,1 Pa (20...250 Pa)
Fonctions principales	Mesure de pression différentielle, calcul de débit volumique, mesure de température (thermocouple K, CTN), enregistrement (manuel, auto, rapide), impression via infrarouge, gestion des points de mesure
Mémoire	Environ 25 000 valeurs
Interfaces	RS232 (PC), infrarouge (imprimante), connecteurs pour sondes (DIN 8 broches)
Température d'utilisation	0...+50 °C (compensée)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide ; ne pas utiliser de solvants ni produits agressifs. Utiliser de l'eau savonneuse si nécessaire.
Sécurité	Ne jamais utiliser l'appareil à proximité de conducteurs électriques sauf si prévu pour ; éviter les solvants ; respecter les données techniques ; ne pas ouvrir l'appareil sauf pour entretien décrit dans la notice ; utiliser uniquement des pièces de rechange Testo.
Pièces détachées et réparabilité	Pièces de rechange d'origine Testo disponibles (accu, adaptateur secteur, cordons, sondes, etc.). Réparations par personnel agréé uniquement.
Informations générales	Notice d'utilisation en français ; pictogrammes de danger ; conformité directive 2014/30/UE ; droits d'auteur Testo ; modifications techniques réservées.

FOIRE AUX QUESTIONS - 521-3 Testo

Comment remplacer la pile du Testo 521-3 ?

Éteignez l'appareil. Ouvrez le compartiment batterie à l'arrière, retirez l'ancienne pile et insérez une nouvelle pile 9V (type IEC 6LR61) en respectant la polarité. Refermez le compartiment. La pile doit être remplacée en moins de 10 minutes pour éviter la perte de données.

Comment mettre à zéro l'affichage du capteur ?

Depuis le menu de mesure, assurez-vous que la pression différentielle est inférieure à 2,5% de la valeur finale. Appuyez sur la touche P=0. La remise à zéro est perdue à l'extinction de l'appareil.

Comment imprimer les résultats de mesure ?

Assurez-vous qu'une imprimante Testo est allumée et orientée vers l'interface infrarouge (distance max 2 m, angle 20-60°). Dans le menu Mémoire -> Imprimer, sélectionnez le procès-verbal souhaité et validez avec OK. Vous pouvez aussi imprimer les données instantanées en appuyant sur la touche en mode mesure.

Comment enregistrer des mesures en mode automatique ?

Dans le menu Mémoire -> Man/Auto/Rapide, sélectionnez Auto. Configurez la cadence et le nombre de mesures dans Configuration. Revenez au menu de mesure et appuyez sur pour démarrer. L'enregistrement s'arrête automatiquement ou sur une nouvelle pression de .

Quels types de sondes peuvent être raccordées ?

Les connecteurs 1 et 2 acceptent : thermocouples type K, sondes CTN, sondes de pression (différentielle, absolue, relative), câbles courant/tension (0-20 mA, 0-10 V) via adaptateur (0554 0528 ou 0554 0007). Les caractéristiques des sondes sont reconnues automatiquement.

Comment sélectionner l'unité de pression ?

Dans le menu Appareil -> Unité -> Basse P (pour sondes jusqu'à 2000 hPa) ou Haute P (pour sondes de -1 à +400 bar), choisissez parmi : hPa, Pa, psi, Torr, kPa, mbar, bar, mmWs, inHG, inH2O. Les unités ISO/US basculent aussi dans le sous-menu suivant.

Que faire si l'appareil s'éteint après une impression ?

Cela indique une tension de batterie trop faible. Remplacez la pile par une neuve. Utilisez de préférence une pile alcaline 9V.

Comment effectuer un test d'étanchéité sur un conduit ?

Dans le menu Appareil -> Option, activez le contrôle d'étanchéité. Saisissez la durée de stabilisation, la durée de test, la pression théorique, la chute admissible et la cadence. Lancez avec Départ dans le sous-menu. L'appareil affiche les phases et le verdict (étanche ou non) en fin de test.

Comment charger l'accu dans l'appareil ?

Vérifiez qu'un accu NiMH 9V (0515 0025) est installé et que le type de batterie est réglé sur Accu dans Service -> Type de pile. Branchez l'alimentation secteur (0554 0088) sur le connecteur 12V. Sélectionnez Oui lorsque l'appareil demande de charger. Le symbole batterie clignote pendant la charge.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Dans le menu Service -> Reset usine, sélectionnez Oui avec la touche OK. Tous les paramètres (température 20°C, humidité 50%, pression 1013 hPa, etc.) et la mémoire sont effacés. Les données enregistrées sont perdues.

MODE D'EMPLOI 521-3 Testo

Nous nous réjouissons que vous ayez opté pour un produit de la maison Testo. Nous espérons que vous aurez plaisir à utiliser ce produit et qu'il vous apportera une aide efficace dans votre travail.

Si vous deviez rencontrer un problème que vous n'arriveriez pas à régler vous-même, adressez-vous à notre service après-vente ou à votre revendeur. Nous nous efforçons de vous apporter une aide efficace et rapide afin de vous éviter une durée de panne prolongée.

Droits d'auteur

Ce document relève des droits d'auteur de Testo. Il ne peut être ni dupliqué, ni utilisé contrairement aux intérêts qu'ils représentent sans l'accord écrit préalable de Testo.

Nous nous réservons la possibilité d'entreprendre des modifications de détails techni-ques relatifs à la description, aux caractéristiques et illustrations contenues dans ce document.

Informations générales

Ce mode d'emploi comporte des informations importantes sur les caractéristiques et l'utilisation de l'appareil. Lisez attentivement ce document et familiarisez-vous avec le maniement de l'appareil avant de le mettre en service. Gardez le mode d'emploi à portée de main pour pouvoir y recourir en cas de besoin.

Pictogrammes

Une mauvaise utilisation de ce produit peut entraîner des risques. Les informations dont il faut particulièrement tenir compte dans ce mode d'emploi sont caractérisées par des pictogrammes :

Les indications de danger sont caractérisées par un triangle de danger. Le Type de danger ! y afférent précise le niveau de danger :

Danger ! signifie : des blessures graves peuvent être occasionnées, si vous ne prenez pas les mesures de sécurité indiquées.

Attention ! signifie : des blessures légères ou des dégâts matériels peuvent être occasionnés si vous ne prenez pas les mesures de sécurité indiquées.

Lisez attentivement les indications de danger et prenez toutes les mesures de sécurité évoquées afin d'éviter ces risques.

Les informations sur des exceptions ou particularités en liaison avec cet appareil sont caractérisées par ce point d'exclamation.

521

Précise pour quel type d'appareil le menu peut être utilisé.

526

Normes/ Vérifications

L'attestation de conformité de ce produit précise sa conformité aux directives 2014/30/UE.

Sommaire

Préambule 2

Informations générales

Sommaire 4

1. Remarques fondamentales de sécurité .... 6
2. Utilisation conforme à la destination ..... 7
3. Description 8

3.1 Alimentation électrique 8
3.2 Eléments de commande......8
3.3 Aperçu du menu 10

1. Mise en service 12

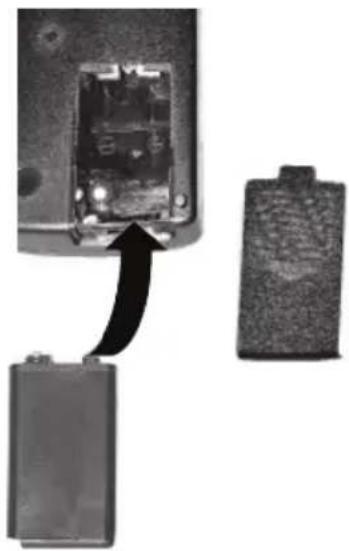

4.1 Mise en place de la batterie/de l'accu....12
4.2 Raccordement électrique 12
4.3 Raccordement des sondes/des capteurs ..... 13

1. Principales étapes d'utilisation .... 14

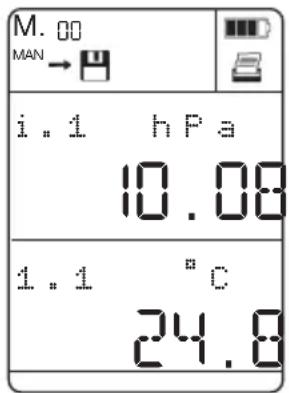

5.1 Allumer/Eteindre 14
5.2 Navigation dans le menu 15

1. Fonctions du menu 16

6.1 Lieu de mesure 16
6.2 Mémoire....17

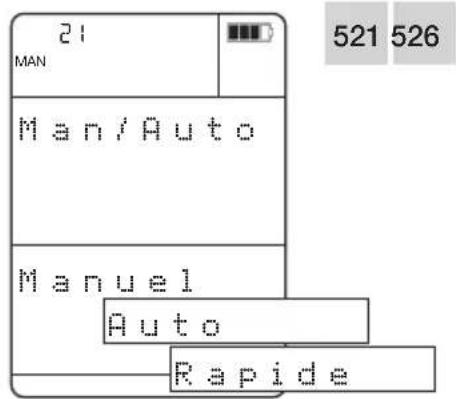

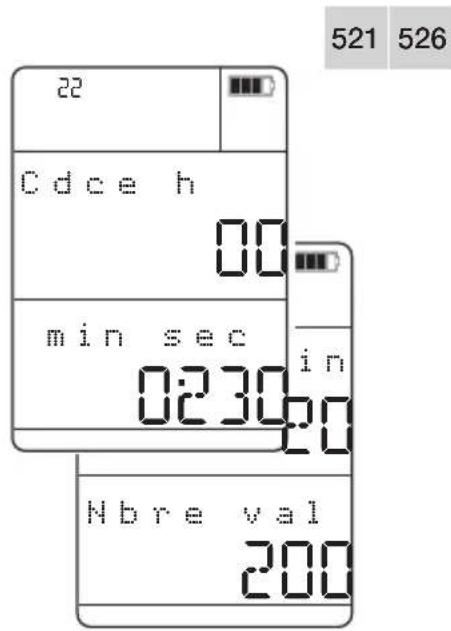

6.2.1 Man/auto/rapide 17
6.2.2 Configuration 18

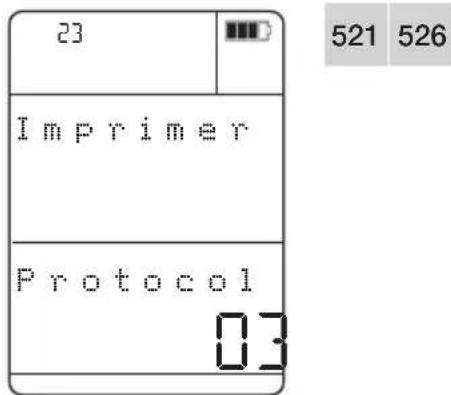

6.2.3 Impression 18
6.2.3.1 Transmission de données 19

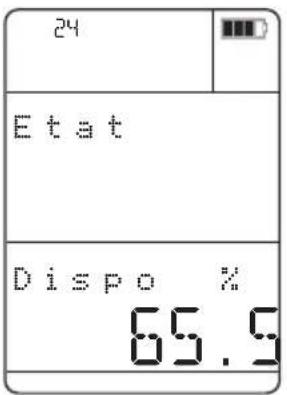

6.2.4 Etat....20
6.2.5 Effacer 20

6.3 Sonde 21

6.3.1 Coefficient de surface 21
6.3.2 Echelle U/I....21
6.3.3 F-Reset....23

6.4 Saisie 24

6.4.1 Température 25
6.4.2 Humidité relative 25
6.4.3 Pression absolue 25

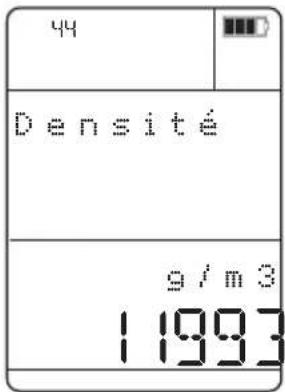

6.4.4 Densité 25
6.4.5 Section 26
6.4.6 Facteur de correction (facteur C)....26
6.4.6 Facteur de tube de Pitot (facteur T) 26

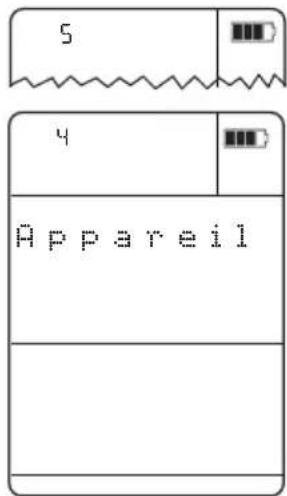

6.5 Appareil 27

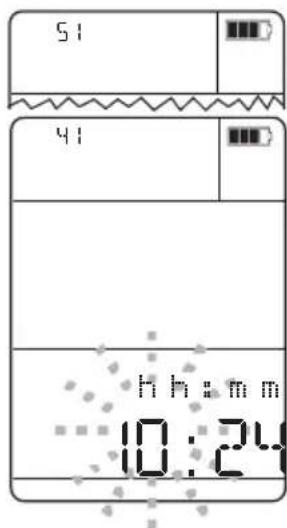

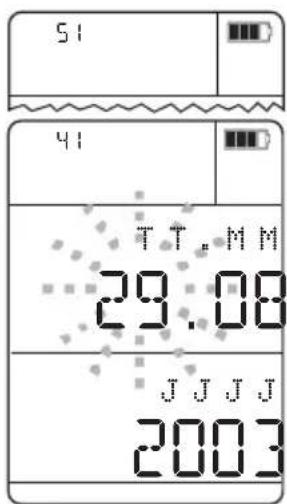

6.5.1 Horloge 27
6.5.2 Auto Off 28
6.5.3 Unité 28

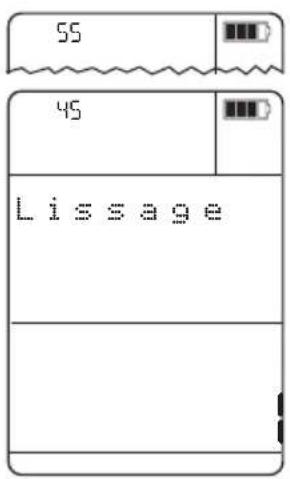

6.5.4 Atténuation 29
6.5.5 Options 30

Flux

Flux volumique

Delta P

Taux de fuite 31

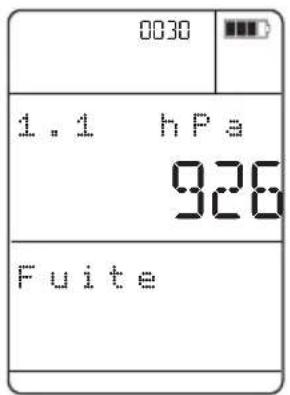

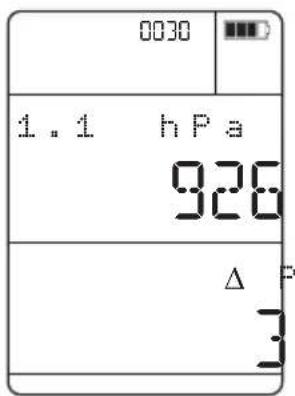

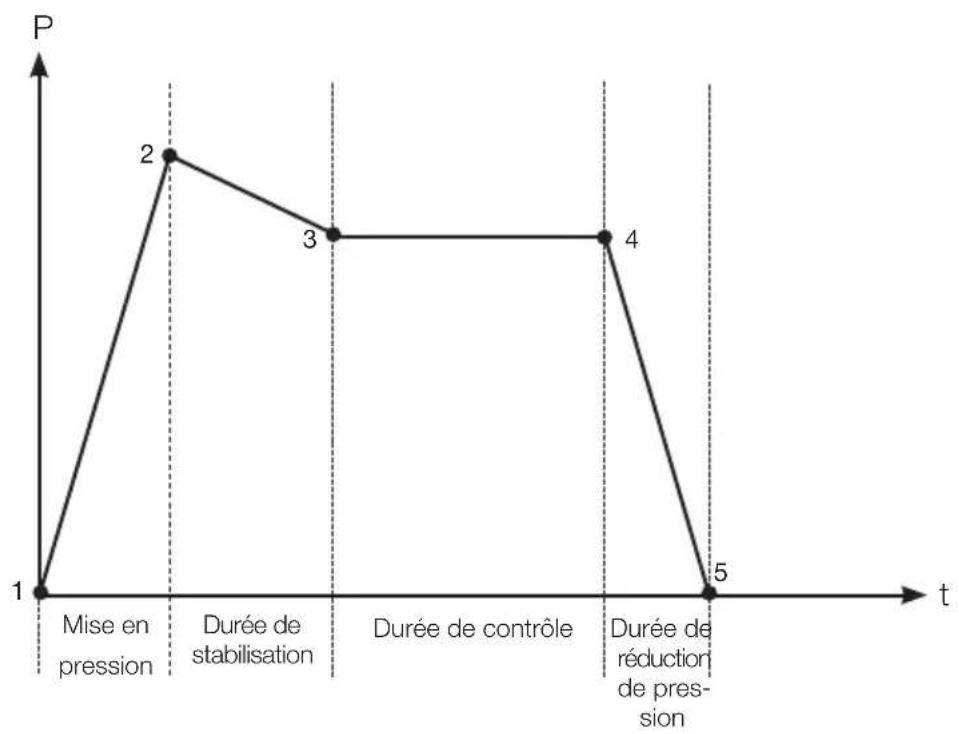

Vérification d'étanchéité

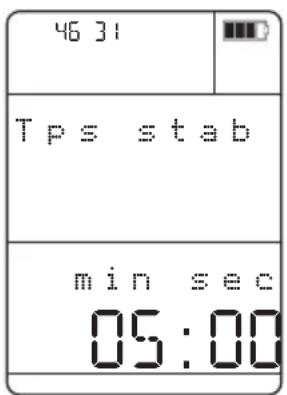

Durée de repos 32

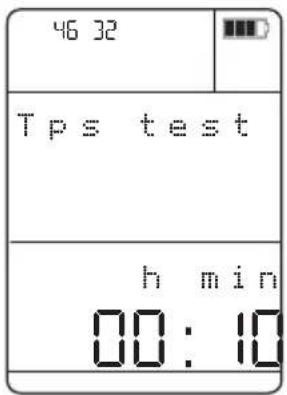

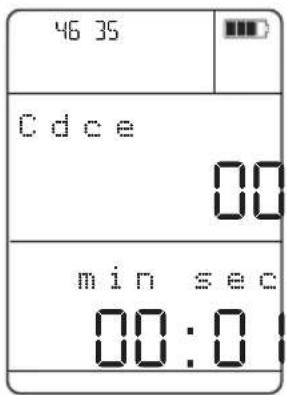

Durée d'essai

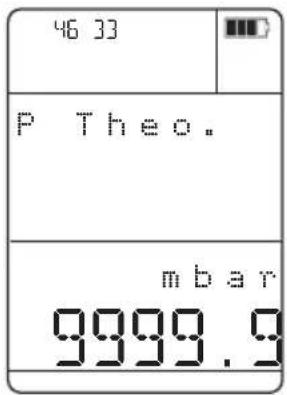

Pression théorique de test.... 34

Chute de pression admissible.... 34

Cycle de mesure 34

Démarrage

6.6 Service 37

6.6.1 Données 37
6.6.2 Langue 37

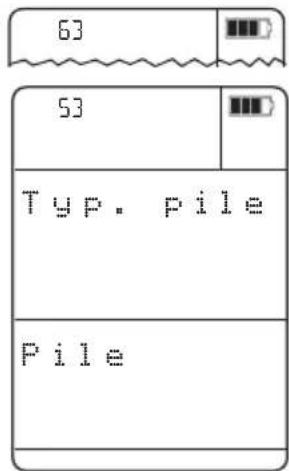

6.6.3 Type de batterie 38
6.6.4 Reset usine 38

7. Mesure 39

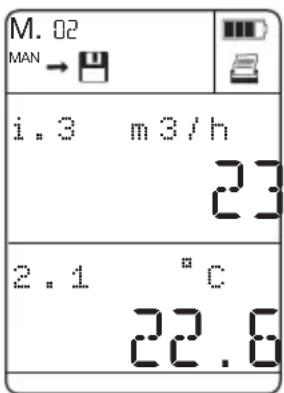

7.1 Mise à zéro de l'affichage....39
7.2 Sélection des données de mesure.... 39

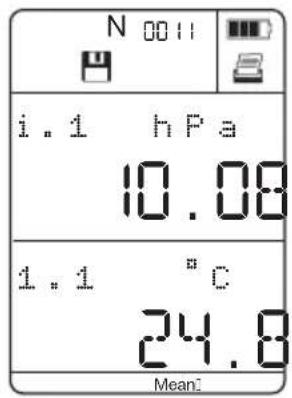

7.3 Activation des fonctions de mesure....39

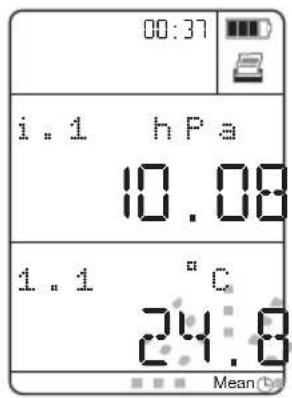

Hold, Max, Min, Moyen 39

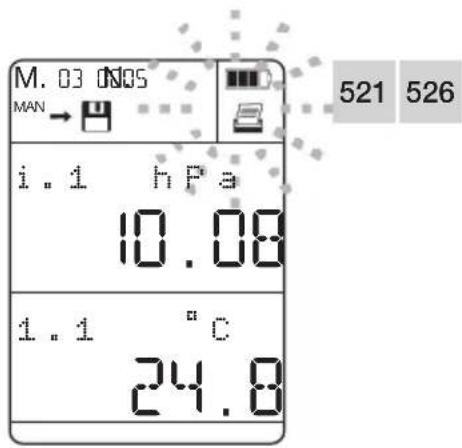

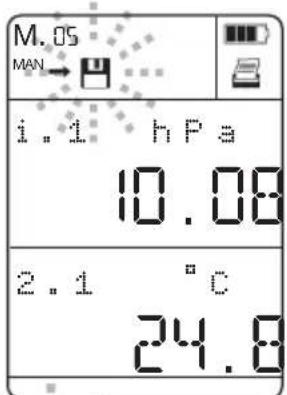

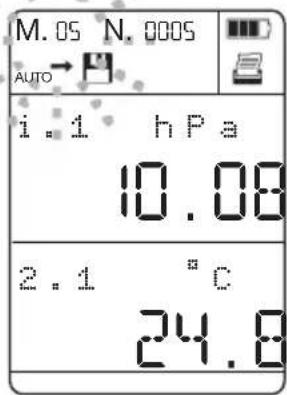

7.4 Enregistrement des données de mesure 41
7.5 Impression des données de mesure.... 42

8. Entretien et maintenance 43

9. Solutions aux problèmes.... 45

10. Caractéristiques techniques.... 46

10.1 Précision et étendue de mesure .....46
10.2 Autres caractéristiques de l'appareil 47

11. Accessoires/Pièces de rechange 48

1. Conseils de sécurité fondamentaux

1. Conseils de sécurité fondamentaux

Evitez les risques électriques :

▶ Ne jamais réaliser avec cet appareil et ces sondes des mesures à proximité d'éléments conducteurs de courant électrique lorsque l'appareil n'est pas expressément prévu pour la mesure de courant ou de tension !

Protégez l'appareil

▶ Ne jamais stocker l'appareil conjointement avec des solvants (par. ex. de l'acétone)

Veillez à la sécurité du produit/ aux conditions de garantie :

Utilisez l'appareil que dans le cadre des paramètres prescrits dans les données techniques.
Utilisez l'appareil que conformément à son usage et à sa destination.
▶ Ne jamais utiliser la force !
Les indications de température sur les capteurs/sondes ne se basent que sur l'étendue de mesure des capteurs. Ne soumettez pas les poignées et les alimentations à des températures supérieures à 70° C lorsque celles-ci ne sont pas conçues pour des températures élevées.
N'ouvrez l'appareil que si cela est expressément décrit dans le mode d'emploi à des fins d'entretien ou de maintenance.
▶ Ne réalisez que les travaux d'entretien ou de maintenance décrits dans le mode d'emploi. Dans ce cas respectez les étapes prescrites. Pour des raisons de sécurité n'utilisez que des pièces de rechange d'origine Testo.

Des travaux complémentaires ne doivent être réalisés que par du personnel compétent et habilité. Sinon, Testo n'assure plus ni la responsabilité du fonctionnement normal de l'appareil après cette remise en état, ni la validité des agréments Testo.

Elimination selon les règles de l'art:

Déposez les accumulateurs ainsi que les batteries vides aux points de collecte prévus à cet effet.
A la fin de la durée d'utilisation de l'appareil, retournez-le-nous directement. Nous nous chargeons d'une élimination respectueuse de l'environnement.

2. Utilisation conforme à la destination

Utilisez les appareils que pour les applications suivantes :

Les appareils testo 521 et testo 526 sont des appareils d'une grande maniabilité qui ont été mis au point spécialement pour une utilisation dans la construction d'installations climatiques et de ventilation, la réalisation de systèmes de chauffage, la construction mécanique et la réalisation d'installations industrielles. Les principaux secteurs d'utilisation et les principales applications dans la mesure sont :

testo 521

Ventilation/climatisation, salles blanches et salles d'opération :

Etendues de pression 0...100hPa/0...2.5 hPa, mesure par tube de pitot, calcul de débit volumique, pertes de charge sur des filtres, vide, ...

testo 526

Mesure de pression industrielle :

Etendue de pression 0...2000 hPa, pression dans des systèmes à air comprimé, étanchéité dans des conduits, perte de pression, vide.

Les deux appareils se distinguent par les caractéristiques suivantes :

• gestion des points de mesure
• gestion des données par le logiciel testo ComSoft (à partir de la version 3)
• impression sur site des résultats de mesure par l'imprimante testo
• mesure de température
• possibilité de raccorder une grande palette de sondes ou de capteurs, pour couvrir le plus possible de mesures à réaliser avec un seul appareil.

Influence de l'emplacement

Les changements de température et d'emplacement de l'appareil et des sondes de pression ont une influence sur le résultat de mesure. Mettez l'appareil et les sondes dans une position stable avant une mesure. Ne modifiez pas cette position pendant la mesure. Ne soumettez pas le boîtier à des contraintes mécaniques pendant la mesure.

Compatibilité des milieux de mesure

testo 521/526: milieux admissibles : air et gaz non agressifs

Capteurs basse pression externes 0638 1347, 0638 1447, 0638 1547, 0638 1647,

0638 1747: milieux admissibles, air et gaz non agressifs

Capteurs haute pression externes 0638 1741, 0638 1841, 0638 1941, 0638 2041,

0638 2141: milieux admissibles : fluides frigorigènes, huile, eau, air et gaz non agressifs

1. Description

3.1 Alimentation électrique

3. Description

M:SB N:BE:BB 08:8:8.8 08:8:8.8 ① 图 ② ▲ ③ ⅰ ④ OK ⑥ P=O ⑦ ESC ⑧ HOLD LIGHT MAX/WN HOLD MEAN testo 521 testo

3.1 Alimentation électrique

L'alimentation électrique du testo 521/526 peut être réalisée au choix par:

• pile 9 V, type: IEC 6LR61 (livré avec l'appareil)
• un bloc accu 9V, type: NiMH IEC 6F22 (0515 0025)
• un câble secteur et un chargeur d'accu via alimentation secteur (0554 0088, cf. également page 38 6.6.3 Type de batterie).

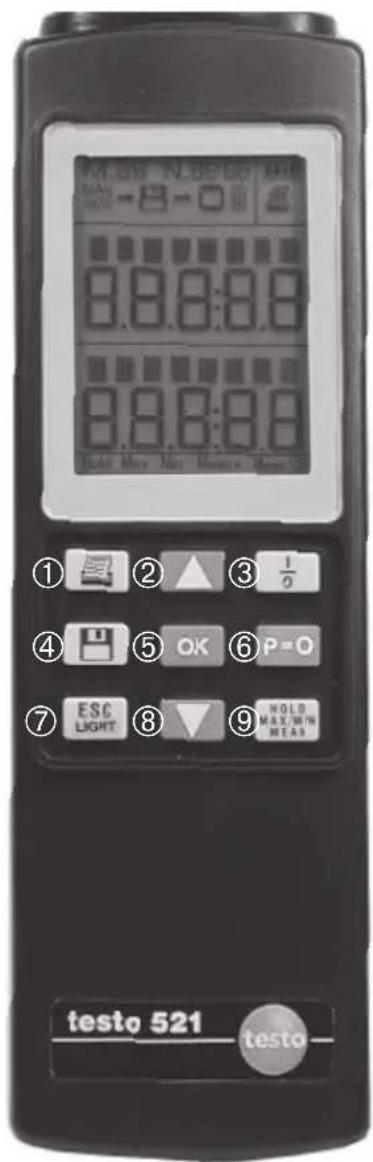

3.2 Eléments de commande Clavier

① Impression
② Sélection de la donnée de mesure 1 (ligne supérieure), sélection du point du menu
③ Allumez/Eteindre
④ Enregistrement de données
⑤ Ouverture du menu, Validation de sélection, Réalisation d'une fonction
⑥ Mise à zéro d'une sonde de pression
⑦ Interruption de la procédure, retour menu
⑧ Sélection de la donnée de mesure 2 (ligne inférieure), sélection du point du menu
⑨ Conservation de la donnée de mesure, affichage de la valeur maximale/minimale/moyenne

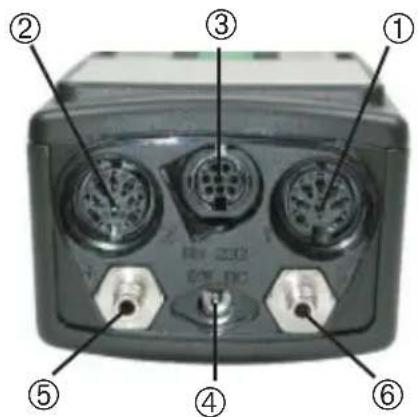

Raccordements

① Connecteur "1" et ② Connecteur "2": Sondes thermocouples (type K), sondes CTN, sondes pression, câbles entrée courant/tension
③ “RS232”: Raccordement PC
④ Alimentation secteur 12V DC (0554 0088)
⑤ Raccord de pression p+ (avec raccord rapide ; seulement sur testo 526)
⑥ Raccord de pression p- (avec raccord rapide ; seulement sur testo 526)

M.88 N.88:88 MAN AUTO → → □ □ Hold Max Min Mean♦ Mean①① ② ③ ④ ⑤ ⑥

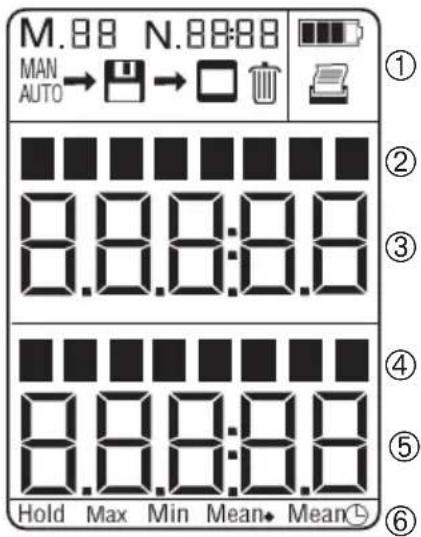

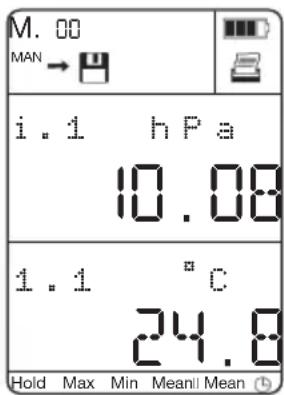

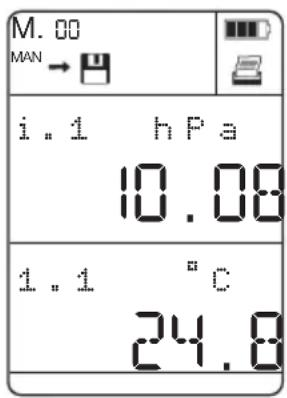

Affichage

① Ligne de tête (cf. ci-dessous la présentation détaillée des symboles : symboles en ligne de tête)
② Désignation des capteurs internes en l'occurrence connecteur d'entrée 1 avec canal sélectionné et unité de grandeur de mesure
③ Grandeur de mesure 1
④ Désignation connecteur d'entrée 1 ou 2 avec canal sélectionné et unité de grandeur de mesure
⑤ Grandeur de mesure 2
⑥ Fonctions de mesure

Symboles en ligne de tête :

M. Compteur pour caractériser les procès-verbaux en cas d'enregistrement manuel automatique et rapide des séries de mesure.

N 0000 Compteur pour caractériser les données de mesure dans une série de mesure en cas d'enregistrement automatique ou rapide.

apparaît : Réglage enregistrement manuel.

clignote : Enregistrement automatique en cours.

Le contenu de la mémoire est en train d'être effacé.

Capacité accu/pile : tous les segments sombres : Accu/pile plein Tous les segments clairs, clignotent : Accu/pile vide. L'appareil s'éteint automatiquement après 1 mn.

1. Description

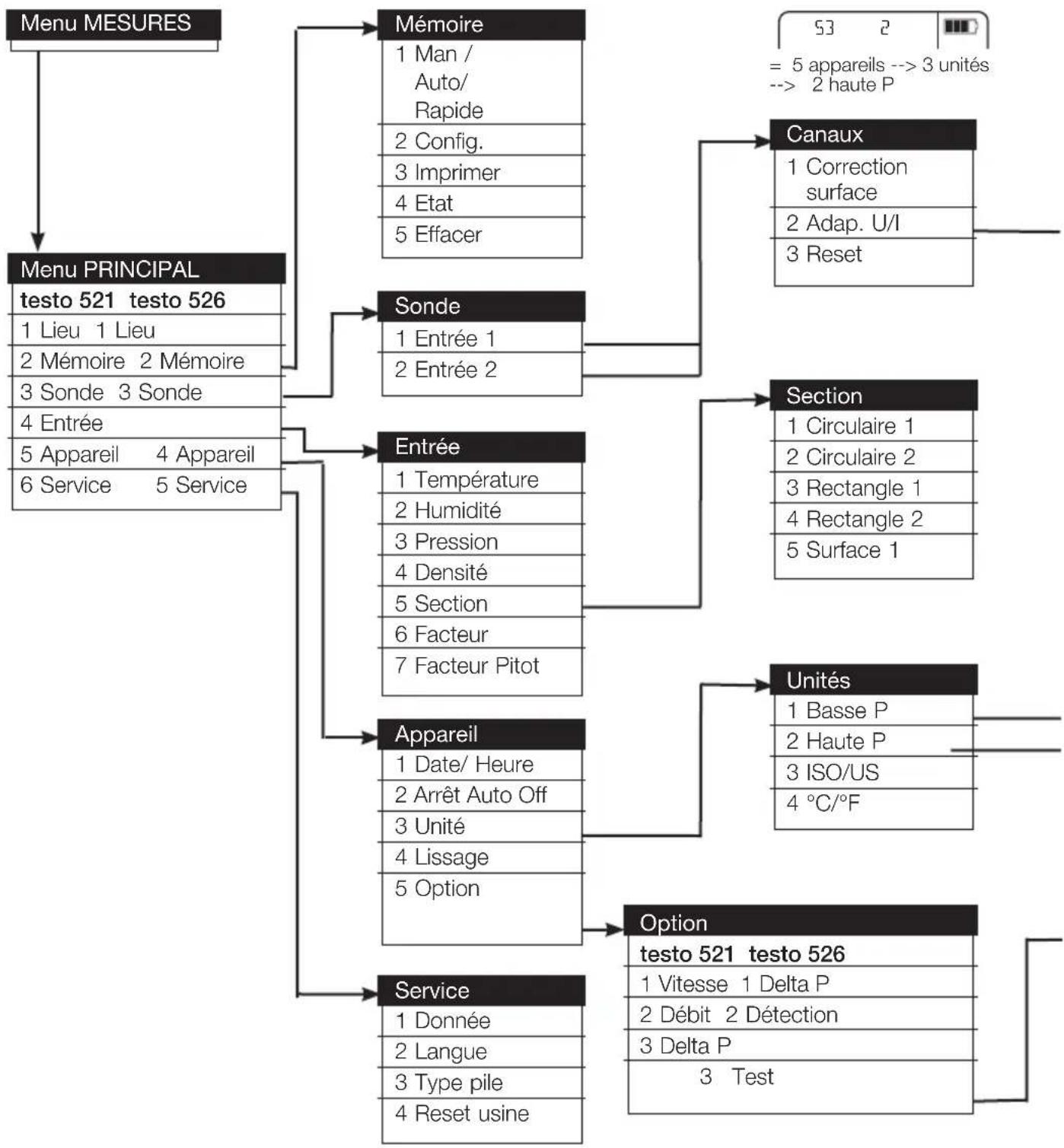

3.3 Aperçu du menu

3.3 Aperçu du menu

OK : Ouvrir le menu, : choisi un menu, : retour ESC LIGHT

Le numéro du menu apparaît sur la ligne supérieure de l'afficheur. Exemple: testo 521

    D["Canaux"] --> E["Section"]
    E --> Ea["1 Circulaire 1"]
    E --> Eb["2 Circulaire 2"]
    E --> Ec["3 Rectangle 1"]
    E --> Ef["4 Rectangle 2"]
    E --> Eg["5 Surface 1"]

    F["Unités"] --> G["Option"]
    G --> Ga["testo 521 testo 526"]
    G --> Gb["1 Basse P"]
    G --> Gc["2 Haute P"]
    G --> Gd["3 ISO/US"]
    G --> Ge["4 °C/°F"]

    H["= 5 appareils --> 3 unités<br>--> 2 haute P"] --> D

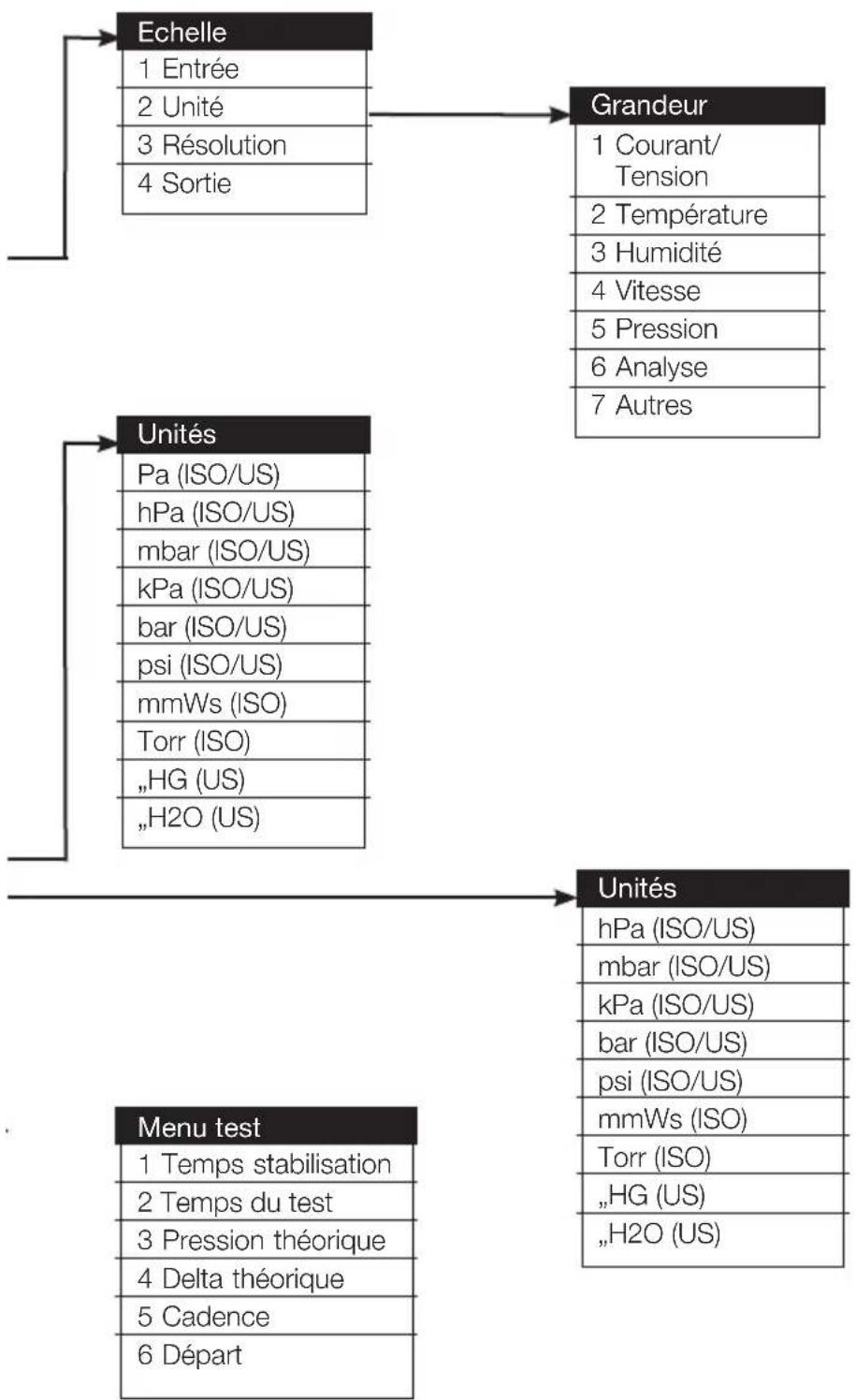


    N["Unités"] --> O["Pa (ISO/US)"]
    N --> P["hPa (ISO/US)"]
    N --> Q["mbar (ISO/US)"]
    N --> R["kPa (ISO/US)"]
    N --> S["bar (ISO/US)"]
    N --> T["psi (ISO/US)"]
    N --> U["mmWs (ISO)"]
    N --> V["Torr (ISO)"]
    N --> W["„HG (US)"]
    N --> X["„H2O (US)"]

    Y["Unités"] --> Z["hPa (ISO/US)"]
    Y --> AA["mbar (ISO/US)"]
    Y --> AB["kPa (ISO/US)"]
    Y --> AC["bar (ISO/US)"]
    Y --> AD["psi (ISO/US)"]
    Y --> AE["mmWs (ISO)"]
    Y --> AF["Torr (ISO)"]
    Y --> AG["„HG (US)"]
    Y --> AH["„H2O (US)"]

    AI["Menu test"] --> AJ["1 Temps stabilisation"]
    AI --> AK["2 Temps du test"]
    AI --> AL["3 Pression théorique"]
    AI --> AM["4 Delta théorique"]
    AI --> AN["5 Cadence"]
    AI --> AO["6 Départ"]

1. Mise en service
   4.1 Mise en place de la batterie/de l'accu

4. Mise en service

Attention ! Erreur de charge de piles !

Risque d'explosion !

▶ Ne démarrez le processus de charge qu'après avoir placé un accu dans l'appareil et que

l'appareil est réglé en mode accu.

4.1 Mise en place de piles/accus

1 Ouvrez le compartiment batterie à l'arrière de l'appareil
2 Mettez en place le bloc pile/accu

Respectez la polarité !

3 Fermez le compartiment batterie

Afin d'éviter la perte de données, éteignez absolument l'appareil au moment du remplacement de pile/d'accu et remplacez la batterie/l'accu en < 10 mn.

4.2 Utilisation de l'alimentation secteur

Le fonctionnement avec alimentation secteur est possible sans pile/accu.

! Lors du branchement secteur, l'appareil s'éteint automatiquement.

Il est normal que l'alimentation secteur chauffe. L'alimentation secteur est équipée d'un thermocontact pour le protéger de la surchauffe.

4.3 Raccordement de sondes/capteurs

Raccordez les sondes/capteurs avant d'allumer l'appareil. Les caractéristiques spécifiques aux sondes ne sont prises en compte qu'à l'allumage de l'appareil. Veillez à ce qu'elles soient bien engagées, n'utilisez pas la force !

Raccordez les raccords rapides/tuyauterie de sondes/sondes sur les entrées adéquates de l'appareil:

1 Tuyaux de pression à p+ et p-

Attention!

Le tuyau sous pression peut sauter du raccord ! Risque de blessure !

▶ Avec des pressions supérieures à 700 hPa, utilisez toujours le raccord à vis avec le tuyau sous pression.

2 Connecteur „1“ et connecteur „2“: Sonde thermocouple (type K), sonde CTN, sonde de pression, câble pour tension/courant électrique

1. Principales étapes d'utilisation

5.1 Allumer/Eteindre

5. Principales étapes d'utilisation

5.1 Allumer/Eteindre

Allumer

- Avant d'allumer: branchez la sonde/ le capteur nécessaire.

1 Allumez l'appareil avec 10 .

① Un test d'affichage se déroule : tous les segments de l'affichage s'allument environ 1sec.
② La détection automatique de capteur est réalisée. Puis la tension d'alimentation et l'heure actuelle sont affichées.
③ Paramétrez la langue dans laquelle vous souhaitez voir affiché le menu.

Paramétrez la langue à la première utilisation ou après un reset paramètres d'usine.

Language
Deutsch

M. 00 MAN → i . 1 hPa 10.08 1 . 1 °C 24.8

Avec ▲ ou ▼ selectionnez la langue et validez avec OK. La sélection est enregistrée et elle sera automatiquement affichée lors du prochain allumage. Une modification ultérieure de la langue pourra être réalisée dans le menu Service -> Langue.

④ Les données de mesure actuelles sont affichées. L'appareil est maintenant opérationnel.

La valeur de mesure du capteur interne est indiquée dans la ligne supérieure.
La valeur de mesure d'un capteur externe raccordé apparaîtra dans la ligne inférieure.
Lorsque deux capteurs externes sont raccordés, la mesure du capteur interne est désactivée.
- Connecteur sonde de gauche : ligne supérieure
- Connecteur sonde de droite : ligne inférieure

Eteindre

Les valeurs de mesure non enregistrées sont perdues lorsque l'appareil est éteint !

▶ Eteignez l'appareil avec 16

5.2 Navigation dans le menu

Le fonctionnement est organisé sur trois niveaux

• Niveau de mesure
• Menus principaux et sous-menus
• Menus de configuration

1 Ouvrez le menu principal avec OK, revenez dans le menu de mesure avec ESC LIGHT.
2 Sélectionnez le menu avec ▲ ou ▼ validez la sélection avec OK.
3 Répétez l'étape 2 jusqu'à atteindre un niveau de fonctionnalité.
4 Des saisies sont possibles avec ▲ ou ▼ selon le point de menu. Validez la saisie avec OK.
- La valeur actuelle est affichée.

Vous trouverez des explications sur les possibilités de réglage des différentes fonctions sous 6. Fonctions du menu.

▶ Avec ESC LIGHT vous remontez d'un niveau de menu.

1. Fonctions du menu

6.1 Lieu de mesure

6. Fonctions du menu

521 526

6.1 Lieu de mesure

1 Sélectionnez le lieu de mesure avec
- Le lieu de mesure actuel sélectionné est affiché. Au cas où une désignation du lieu de mesure aurait été affectée via le logiciel testo Comsoft, celle-ci apparaîtrait également.

! Lieu 01

- Si des données relatives à ce point de mesure sont déjà enregistrées alors 📋 est affiché..

2 Activez le module de paramétrage avec OK.

• Le lieu de mesure actuel est affiché en clignote- ment.
• Un premier lieu de mesure est mis en place lors de la première mise en service. Il est possible de rajouter jusqu'à 98 autres lieux de mesure. Activez la touche ▲ aussi longtemps jusqu'à ce que NOUVEAU apparaisse dans la ligne inférieure. Validez avec OK . Un nouveau lieu de mesure est mis en place.

I Lieu Nouveau

3 Sélectionnez le lieu de mesure souhaité avec ou ▼ et validez votre choix par OK

- Les valeurs paramétrables clignotent.

Sélectionnez le lieu de mesure avec ▲ ou ▼ dans le menu. Sélectionnez le lieu de mesure souhaité avec ▲ ou ▼ et validez avec OK

1 Sélectionnez Mémoire dans le menu principal avec
ou le validez le choix par . OK
2 Sélectionnez la fonction souhaitée avec ▲ ou
3 Activez le mode de paramétrage avec OK
- Les valeurs paramétrables clignotent.

21 MAN Man/Auto Manuel Auto Rapide 521 526

6.2.1 Man /Auto/Rapide

Sélectionnez Man, Auto ou Rapide avec

et validez la sélection avec OK

• Manuel
  Enregistrez les données de mesure actuelles/ instantanées
• Automatique
  Démarrez un programme de mesure qui sera enregistré
• Rapide
  Enregistrez automatiquement 25 mesures par seconde.

En mesure rapide, il n'est possible d'utiliser qu'un seul canal. La mesure rapide n'est possible qu'avec des capteurs de pressions ou le capteur de pression interne. Lors d'une mesure rapide, l'ordre est le suivant :

• Capteur de pression externe avant le capteur de pression interne
• Canal 2 avant canal 1.

Démarrez l'enregistrement souhaité avec la touche 📄. Le processus d'enregistrement apparaît à l'affichage grâce au symbole d'enregistrement clignotant. L'interruption de l'enregistrement est réalisée avec la touche 📄.

1. Fonctions du menu

6.2 Mémoire

22 Cdce h 00 min sec 0230 in 20 Nbre val 200 521 526

23 Imprimer Protocol 03 521 526

6.2.2 Configuration

(possible seulement dans le programme de mesure Rapide/Automatique)

Procédez au paramétrage du programme de mesure Programme de mesure Auto

4 Paramétrez la cadence en h., mn et sec. avec ▲ et ▼ pour avancer/reculer rapidement maintenez la touche enfoncée. A chaque passage du niveau 60:00 mn la valeur horaire augmente. Validez la sélection avec OK .

5 Sélectionnez le nombre de mesures avec ▲ ou ▼ (pour un déroulement avant/arrière rapide maintenez la touche enfoncée) et validez la sélection avec OK La durée de série de mesures est affichée pour information dans la ligne supérieure.

Programme de mesure Rapide (25 mesures par sec.).

4 Sélectionnez le nombre de mesures avec ▲ ou ▼ (pour un déroulement avant/arrière rapide maintenez la touche enfoncée) et validez la sélection avec OK.

6.2.3 Imprimer

Il est possible d'imprimer les procès verbaux relatifs à un point de mesure, tels les valeurs de mesure et autres paramètres disponibles (densité, température, humidité, pression, section, facteur de correction, facteur de tube de Pitot).

4 Sélectionnez le procès verbal avec ▲ ou ▼ (pour un déroulement avant/arrière rapide maintenez la touche enfoncée) et validez la sélection avec OK.

5 L'impression démarre - Les données sont envoyées via l'interface infra- rouge vers l'imprimante. Pendant la transmission de données 📋 clignote.

Les données de mesure actuelles affichées sont imprimées en activant la touche 📄 dans le menu de mesure.

! Le message "Erreur" est affiché s'il n'existe pas de lien avec un procès verbal.

Date: 01.01.2004

Heure: 20:08:41

Testo AG

Lieu: 02

Mesure de: 01.01.2004

Heure: 20:08:42

i.1: 1.467 hPa

Impression de données actuelles instantanées dans le menu de mesure.

Date: 01.01.2004

Heure: 20:12:48

Testo AG

Lieu: 03

Date Heure

de: 01.01.2004 20:11:22

à: 01.01.2004 20:12:17

hh:mm:ss

cdce : 00:00:05

i.1: hPa

00001 01.01.04 20:11:22

01 0.132

02 0.274

03 0.129

04 0.840

05 1.029

06 1.173

07 1.355

08 1.566

09 1.772

10 1.965

11 2.137

12 2.336

Impression après la fin d'une mesure.

6.2.3.1 Transmission de données

Aucun obstacle ne doit interrompre la transmission des données.

60° max. 2 m

60°

20° 10°

1. Fonctions du menu

6.2 Mémoire

24 Etat Dispo % 65.5

521 526

6.2.4 Etat

Affiche la mémoire disponible en %.

25 Effacer Oui

521 526

6.2.5 Effacer

Le point de menu Effacer permet de vider complètement la mémoire.

• Il n'est pas possible d'effacer individuellement des procès verbaux ou des points de mesure.
  4 Sélectionnez Oui ou Non avec ▲ ou et validez la sélection avec OK.

• Sélection Oui: Le contenu de la mémoire est effacé.

• Sélection Non ou ESC LIGHT : le processus est interrompu.

32
Entrée 2

521 526

6.3 Sondes

! Le menu n'est activé que lorsque le capteur externe est raccordé.

1 Dans le menu principal sélectionnez Sondes avec ▲ ou ▼ vaïdez la sélection avec . OK
2 Sélectionnez l'entrée souhaitée avec ▲ ou ▼ et validez la sélection avec OK.
3 Sélectionnez la fonction souhaitée avec ▲ ou ▼.
4 Activez le mode de paramétrage avec OK.
Les menus suivants relatifs aux fonctions Coefficient de surface, Echelle U/I et Rest/capteur valent de la même manière pour les menus Entrée 1 et Entrée 2.
! Différentes unités sont disponibles selon la norme retenues (ISO ou US). Cf. 6.6.3 Unités.

32 1
Offset
2.00%

521 526

6.3.1 Coefficient de surface

Cette fonction n'est visible que lorsqu'une sonde de température est raccordée.

Procédez au paramétrage du coefficient de surface devant être rajouté au coefficient de surface déjà affecté à la sonde.

! Le coefficient de surface est le complément en % de la tension mesurée du thermocouple avec des sondes de surface.

5 Sélectionnez le complément avec ▲ ou ▼ Pour un déroulement avant/arrière rapide mainte- nez la touche enfoncée. Validez la sélection avec OK.

1. Fonctions du menu

6.3 Sondes

31 2
Adap.U/I

521 526

6.3.2 Entrée U/I

Cette fonction n'est visible que lorsque l'interface 4...20 mA (0554 0528) ou le câble de tension électrique (0554 0007) est raccordé.

Sélectionnez les facteurs d'échelle pour le convertisseur de mesure.

5 Sélectionnez Adap. U/I avec ▲ ou ▼ et validez la sélection avec OK.
6 Activez les menus "Entrée", "Unité", "Résolution" ou "Sortie" avec OK.
7 Sélectionnez les paramètres avec ▲ ou ▼ et validez la sélection avec OK.

521 526

Entrée

• 0V - 10V (pour le câble de tension électrique 0554 0007)
• 0V - 1V (pour le câble de tension électrique 0554 0007)
• 4mA-20mA ((pour le câble de tension électrique 0554 0007 ou l'interface 4...20 mA 0554 0528)
• 0mA-20mA (pour le câble de tension électrique 0554 0007 ou l'interface 4...20 mA 0554 0528)

521 526

Unités

Menu Unités

U/IVmAAmV
Temp.	°C	°F
Humidité	%	°Ctd	g/mg/kg		°Ftd
Vitesse	m/s	3/m	fpm	cfm
Pression	Pa	psi	Torr		mmWS	kPa	mbar 20 , bG
Analyse	mS	mg/l	pH	μS
Autres	1/m	User	%	ppm	kHz

521 526

Résolution

Sélectionnez les décimales

Position Valeur min Valeur max

0 -9999 jusqu'à 99999

1 -999.9 jusqu'à 9999.9

2 -99.99 jusqu'à 999.99

521 526

Paramétrage de la sortie

La mise à l'échelle est réalisée après avoir sélectionné l'unité.

Par exemple : 4...20 mA doivent correspondre dans l'affichage ultérieur à 0...100%.

Introduisez la valeur min.

Paramétrez la valeur 4mA (correspondant à 0%) avec

ou 100% (pour un déroulement rapide avant/arrière maintenez la touche enfoncée) et validez la sélection avec OK.

Introduisez la valeur max.

Paramétrez la valeur 20mA (correspondant à 100%)

avec ▲ ou ▼100% (pour un déroulement rapide avant/arrière maintenez la touche enfoncée) et validez la sélection avec OK.

521 526

6.3.3 Reset

Choisissez si vous voulez repassez les données du capteur : de la sonde en valeur standard (paramétrage usine).

5 Sélectionnez Oui ou Non avec ▲ ou ▼ validez la sélection avec OK.

- Sélection Oui: les données sonde/capteur basculent.

Sélection Non ou ESC LIGHT : le processus est interrompu.

521

6.4 Entrée

Le capteur de pression interne 0...100 hPa est optimal pour la mesure de vitesse avec tube de pitot pour des vitesses de 5...100m/s. Pour des mesures dans la fourchette de 1...12m/s, vous utiliserez le capteur de pression différentielle 0638 1347 d'une étendue de 0...100 Pa. La vitesse v est calculée dans l'appareil à partir de la pression différentielle Δp au tube de Pitot selon la formule suivante :

$$ \mathrm{v} [ \mathrm{m/s} ] = \mathrm{S} \times \frac {2 0 0 0 0 0 \times \Delta p [ \mathrm{hPa} ]}{\mathrm{rho} [ \mathrm{g/m} ^ {3} ]} $$

Pour activer la mesure de vitesse et le calcul du débit volumique cf. Chapitre 6.5.6.

Il est par ailleurs possible de saisir les valeurs qui influencent la densité de l'air au point de mesure :

• température (cf. Point 6.4.1)
• humidité relative (cf. Point 6.4.2)
• pression absolue (cf. Point 6.4.3).

Il est également possible de saisir les éléments suivants pour la mesure de vitesse et de débit volumi-ques:

• section (cf. 6.4.5)
• facteur de correction (cf. 6.4.6)

Formule de calcul :

$$ V [ m ^ {3} / h ] = K \times v [ m / s ] \times A [ m ^ {2} ] \times 3 6 0 0 $$

- Facteur de tube de pitot (cf. Point 6.4.7)

4
Entrée

1 Dans le menu principal sélectionnez Entrée avec ▲ ou ▼ et validez la sélection avec . OK
2 Sélectionnez la fonction souhaitée avec ▲ ou ▼.
3 Activez le mode de paramétrage avec OK.

41 Temp. 20.0°C

521

6.4.1 Température

Paramétrez la température utilisée pour le calcul de la densité.

4 Sélectionnez la température avec ▲ ou ▼ (-100°C...800°C) (pour un déroulement avant/arrière rapide maintenez la touche enfoncée) et validez la sélection avec OK.

42 Humidité 48,5

521

6.4.2 Humidité relative

Paramétrez l'humidité utilisée pour le calcul de la densité.

4 Sélectionnez l'humidité avec ▲ ou ▼ (0...100%) (pour un déroulement avant/arrière rapide maintenez la touche enfoncée) et validez la sélection avec OK.

43 Pression hPa 10 13

521

6.4.3 Pression absolue

Paramétrez la pression absolue utilisée pour le calcul de la densité.

4 Sélectionnez la pression absolue avec ▲ ou ▼ (400...4000 hPa) (pour un déroulement avant/arrière rapide maintenez la touche enfoncée) et validez la sélection avec OK.

44 Densité g/m3 11993

521

6.4.4 Densité

La densité est calculée automatiquement après saisie des facteurs Température, Humidité et Pression absolue. Si vous paramétrez directement la densité, les valeurs Température, Humidité et Pression ne sont pas affichées (Affichage: - - - - - ).

4 Sélectionnez la densité avec ▲ ou ▼ (1...999.9 g/m3) (pour un déroulement avant/arrière rapide maintenez la touche enfoncée) et validez la sélection avec OK .

1. Menu fonction

6.4 Entrée

45 Section Circul. 1

521

45 1 Circul. 1 mm 50

521

Paramétrez la section pour

• Circulaire 1 (∅ en mm)
• Circulaire 2 (∅ en mm)
• Rectangle 1 (a x b/hauteur x largeur en mm ou en inch)
• Rectangle 2 (a x b/hauteur x largeur en mm ou en inch)
• Surface 1 (m ^2 )

utilisé pour le calcul du débit volumique. Les formes présentées sont intégrées de façon normalisée dans l'appareil. Le logiciel permet de modifier les formes (par exemple cinq cercles).

4 Sélectionnez la fonction souhaitée avec ▲ ou ▼
5 Activez le mode de paramétrage avec OK.
6 Sélectionnez la valeur avec ▲ ou (pour un déroulement rapide avant/arrière maintenez la touche enfoncée). Validez la sélection avec OK.

7 Introduire la section suivante. Pour paramétrer la valeur suivante, répétez les étapes 2-6.

6.4.6 Facteur de correction (Facteur K)

Paramétrez le facteur de correction utilisé pour le calcul des données de mesure. Le facteur est enregistré avec la section. Le facteur est modifié lorsqu'une autre section est activée. Le facteur K dépend de l'échappement. Le facteur K a une incidence directe sur le calcul du débit volumique. Pour des utilisations standard, le facteur devrait être paramétré sur 1.

4 Sélectionnez le facteur K avec ▲ ou (pour un déroulement rapide avant/arrière maintenez la touche enfoncée. Validez la sélection avec OK).

6.4.7 Facteur de tube de Pitot (Facteur P)

Paramétrez le facteur de tube de Pitot utilisé pour le calcul des données de mesure.

- Tube de Pitot standard testo (Prandl) Facteur 1

- Tube de Pitot rectiligne Facteur 0,67.

4 Sélectionnez le facteur P avec ▲ ou (pour un déroulement rapide avant/arrière maintenez la touche enfoncée. Validez la sélection avec OK).

5 4 Appareil

521

526

5:1 4:1 hh:mm 10:24

521

526

51 41 TT, MM 29.08 JJJJ 2003

521

526

6.5 Appareil

1 Dans le menu principal sélectionnez Appareil avec ▲ ou ▼ et validez la sélection avec . OK
2 Sélectionnez la fonction souhaitée/le menu souhaité avec ▲ ou ▼

Sélection Option :

▶ Validez la sélection avec et sélectionnez la fonction souhaitée avec ▲ ou ▼

3 Activez le mode paramétrage avec OK.

6.5.1 Horloge

Paramétrez l'heure et la date.

Heure

4 Paramétrez l'heure avec ou (pour un déroulement rapide avant/arrière maintenez la touche enfoncée). La valeur à modifier clignote. Validez le paramétrage avec OK.

Date

5 Paramétrez le jour avec ▲ ou □ (pour un déroulement rapide avant/arrière maintenez la touche enfoncée). La valeur à modifier clignote. Validez le paramétrage avec OK. Répétez cette étape pour paramétrer le mois et l'année.

1. Menu fonction

6.5 Apparel

521

42 Ar. auto Off

526

53 Unité

521

53 1 Basse P

526

43 1 Basse P hPa

521

43 2 Haute P bar

526

6.5.2 Auto Off

Procédez au paramétrage si vous souhaitez que l'appareil s'éteigne automatiquement après 10 mn en cas de non activation d'une touche.

4 Sélectionnez On ou Off avec dez la sélection avec OK.

ou

ali-

- Sélection On : L'appareil s'éteint automatiquement après 10 mn. Sélection Off : L'appareil ne s'éteint pas automatiquement.

6.5.3 Unité

Basse pression (basse P) (sonde jusqu'à 200 hPa) Paramétrez l'unité dans laquelle vous souhaitez afficher la pression. L'unité sélectionnée est affichée lors des mesures avec le capteur de pression interne et tous les capteurs de pression externes (capteur de pression différentielle et absolue) avec une étendue de mesure de 0...2000 hPa.

Les unités disponibles sont les suivantes :

• hPa, Pa, psi, Torr, kPa, mbar, bar pour ISO/US
• Torr, mmWs pour ISO
• „HG, „H2O pour US

4 Sélectionnez l'unité souhaitée avec et validez la sélection avec OK.

ou

Haute pression (Haute P) (sonde à partir de 2000 hPa) Paramétrez l'unité dans laquelle vous souhaitez afficher la pression. L'unité sélectionnée est affichée lors des mesures avec les capteurs de pression relative externes avec une étendue de mesure entre -1 et +400 bar.

Les unités disponibles sont les suivantes :

• hPa, psi, kPa, mbar, bar pour ISO/US
• Torr, mmWs pour ISO
• „HG, „H2O pour US

4 Sélectionnez l'unité souhaitée avec et validez la sélection avec OK.

ou

53 3 43 3 ISO/US

521

526

Paramétrez les unités européennes ou américaines que vous souhaitez afficher.

Les unités suivantes sont basculées :

m^2 - ft^2, mm - inch, g/m^3 - gr/ft^3, m/s - fpm, m^3/h - cfm, unités de pression

4 Sélectionnez ISO ou US avec ▲ ou et validez la sélection avec OK.

°C / °F

Paramétrez l'affichage de la température en °C ou °F.

4 Sélectionnez °C ou °F avec ▲ ou ▼ et validez la sélection avec OK.

55 45 Lissage

521

526

6.5.4 Lissage

En cas de forte variation des valeurs de mesure il est recommandé de procéder à une atténuation des valeurs de mesure.

Paramétrez l'atténuation à prendre en compte pour le calcul des valeurs de mesure.

L'atténuation correspond à la valeur moyenne courante sur n valeurs (n peut être paramétré dans l'appareil).

4 Sélectionnez l'atténuation avec ▲ ou ▼ (1...20) (pour un déroulement rapide avant/arrière maintenez la touche enfoncée). Validez la sélection avec OK.

1. Menu fonction

6.5 Appareil

521

46 Option

526

56 1 Vitesse On

521

56 2 Débit Off

521

6.5.5 Options

Vitesse d'air

Paramétrez l'affichage ou non de la vitesse calculée.

4 Sélectionnez On ou Off avec ▲ ou ▼ validez la sélection avec OK.

- Sélection On : la vitesse calculée est affichée. Sélection Off : la vitesse calculée n'est pas affichée. La vitesse est automatiquement en position Off.

Débit volumique

Paramétrez l'affichage ou non du débit volumique calculé.

4 Sélectionnez On ou Off avec ▲ ou ▼ et validez la sélection avec OK.

- Sélection On : le débit volumique calculé est affiché. Sélection Off : le débit volumique calculé n'est pas affiché.

521

Paramétrez l'affichage ou le non affichage de la pression différentielle de deux capteurs de pression.

Calcul de la différence de pression (P1-P2) :

Lorsqu'un capteur externe de pression est raccordé, la différence de pression est calculée à partir du capteur de pression interne (P1) et du capteur de pression externe (P2). Si deux capteurs de pression sont raccordés, le capteur de pression interne est désactivé. La pression différentielle est calculée à partir des capteurs de pression externes.

4 Sélectionnez On ou Off avec ▲ ou ▼ et validez la sélection avec OK.

- Sélection On : la différence des pressions calculée est affichée.

- Sélection Off : la différence des pressions calculée n'est pas affichée.

Taux de fuite (détection du)

Paramétrez si le taux de fuite (Δp/h ou Δp/min) doit être calculé et affiché. Le taux de fuite n'est toujours calculé que pour un canal. La sélection du canal à mesurer est réalisée automatiquement selon la règle:

- sonde externe avant sonde interne

- canal de mesure 1 avant canal de mesure 2

4 Sélectionnez Δp/h ou Δp/min avec ▲ ou ▼ et validez la sélection avec OK.

La mesure démarre et la pression mesurée est affichée immédiatement. La première pression différentielle s'affiche après environ 10 s et elle est actualisée en permanence. Une mesure peut être redémarrée à tout moment avec la touche P=0.

Terminez la mesure avec OK ou ESC LIGHT

Contrôle d'étanchéité

Le menu contrôle d'étanchéité est utilisé pour évaluer la perte de pression de réservoirs, de conduits, de tuyaux etc. Les étapes de la réalisation du contrôle d'étanchéité „ Contrôle avec de l'air „ est illustré dans le menu de l'appareil sur la base de la norme DIN EN1610.

1. Menu Fonctions

6.5 Appareil

„Contrôle d'étanchéité sur les conduits d'évacuations d'eau“ :

• Saisie de la durée de stabilisation théorique (Tps stab)
• Saisie de la durée de contrôle théorique (Tps test)
• Saisie de la pression de contrôle théorique à laquelle les mesures doivent être réalisées (P théorique)
• Saisie de la chute de pression admissible Δp en hPa qui est décisive pour déterminer si le conduit est étanche ou non (Delta PT).

Après avoir saisi les valeurs théoriques nécessaires selon la norme, il est possible de démarrer le contrôle. Il se déroule en cinq parties :

• Durée de préremplissage
  Mise en pression du système de conduit et mise en place de la durée effective.

- Durée de stabilisation

Mesure de la pression qui doit dépasser de près de 10 % pendant 5 mn la pression de contrôle requise par la norme et ce pendant toute la durée effective.

• Durée de contrôle
  Détermination de la durée effective

- Durée de chute de pression Détermination de la durée de chute de pression dans le conduit.

Les données individuelles théoriques et effectives peuvent être imprimées à la fin du contrôle par le biais d'une imprimante de procès-verbal ou être insérées automatiquement dans un procès-verbal de mesure dans le logiciel Comsoft.

Durée de stabilisation (Tps stab)

Réglez la durée théorique, qui est d'environ 5 mn selon DIN EN1610 :Une pression initiale, qui dépasse la pression de contrôle nécessaire po de près de 10 %. po doit tout d'abord être maintenu pendant 5 mn.

4 Sélectionnez Tps stab avec ▲ ou (us à 99 mn, 59s) (pour un déroulement. rapide avant/arrière maintenez la touche enfoncée). Validez la sélection avec OK. Passage automatique dans le menu Tps test.

Durée de contrôle (Tps test)

Paramétrez la durée de contrôle pendant lequel la perte de pression est observée. Durée de contrôle cf. DIN EN 1610 (cf. tableau ci-dessous). Pour une entrée rapide, utiliser le Comsoft 0554 0830.

5 Activez le mode de paramétrage avec OK Sélectionnez la valeur de contrôle t avec ▲ ou ▼ (1 mn jusqu'à 99h59mn) (pour un déroulement rapide avant/arrière maintenez la touche enfoncée). Validez la sélection avec OK. Passage automatique dans le menu P théorique.

Pression de contrôle, chute de pression et durée de contrôle pour le contrôle avec l'air

Matière	Procédé			Po*						Δp	durée de contrôle (mn)
		en mbar(kPa)		DN100	DN150	DN200	DN300	DN400	DN600	DN800	DN1000	DN1200
Tuyau de béton sec	LA	10(1)	2,5(0,25)	5	5	5	5	7	11	14	18	22
	LB	50(5)	10(1)	4	4	4	4	6	8	11	14	17
	LC	100(10)	15(1,5)	3	3	3	3	4	6	8	10	12
	LD	200(20)	15(1,5)	1,5	1,5	1,5	1,5	2	3	4	5	6
Kp x valeur**				0,058		0,058	0,053	0,040	0,0267	0,020	0,016	0,013
Tuyau de béton humide et tous les autres matériaux	LA	10(1)	2,5(0,25)	5	5	5	7	10	14	19	24	29
	LB	50(5)	10(1)	4	4	4	6	7	11	15	19	22
	LC	100(10)	15(1,5)	3	3	3	4	5	8	11	14	16
	LC	200(20)	15(1,5)	1,5	1,5	1,5	2	2,5	4	5	7	8
Kp x valeur**				0,058		0,058	0,040	0,030	0,020	0,015	0,0012	0,010

* pression au dessus de la pression atmosphérique

$$ ^ { } t = \frac {1}{K _ {p}} x \ln \frac {P _ {0}}{P _ {0} - \Delta_ {p}} $$

$$ \ln = \log_ {0} $$

Pour les tuyaux en béton sec K_p = 16DN avec une valeur maximale de 0,058.

Pour les tuyaux de béton humide et tous les autres matériaux K_p = 12aven une valeur maximale de 0,058, ou t<5 mn arrondi à la 12 mn la plus proche, et à t>5 mn arrondi à la mn la plus proche.

1. Menu Fonctions

6.5 Appareil

46 33 P Theo. mbar 9999.9

46 34 Delta PT mbar 15.0

46 35 Cdce 00 min sec 00:0

46 36 Départ?

Pression de contrôle théorique po (P Theo)

Paramétrez la pression de contrôle à laquelle la mesure sera réalisée. Pression de contrôle théorique cf. DIN EN 1610 (cf. tableau ci-dessus).

6 Activez le mode de paramétrage avec ⚠️ Selectionnez la valeur théorique P avec ▲ ou ▼ (par exemple : 0,0 mbar à 9999,9 mbar) (pour un déroulement rapide avant/arrière maintenez la touche enfoncée). Validez la sélection avec ⚠️. Passage automatique dans le menu suivant.

ΔP théorique. Chute de pression admissible ΔP (ΔP théorique)

Paramétrez la chute de pression maximale admissible ΔP. A la fin de la mesure, c'est sur la base de cette valeur que sera prise la décision si l'échantillon était étanche ou non. Chute de pression théorique ΔP cf. DIN EN1610 (cf. tableau page 33).

7 Activez le mode paramétrage avec OK. Sélectionnez la valeur ΔP théorique (par exemple 0,0 mbar à 9999 mbar) (pour un déroulement rapide avant/arrière maintenez la touche enfoncée). Validez la sélection avec OK. Passage automatique dans le menu suivant.

Cadence de mesure

Paramétrez la cadence de mesure à laquelle l'évolution de la pression devra être enregistrée.

8 Activez le mode de paramétrage avec .OK Sélectionnez la cadence de mesure avec ▲ ou ▼ (1s à 24H00) (pour un déroulement rapide avant /arrière maintenez la touche enfoncée). Validez la sélection avec OK.

Départ

Démarrez le contrôle avec les paramètres déterminés. L'ensemble du déroulement de la mesure est enregistré dans l'appareil.

9 Activez le mode démarrage avec OK Interrompez le contrôle avec ESC LIGHT.

Aperçu graphique du déroulement de la mesure

01:05
1.1 hPa926
Test rem

01:05
1.1 hPa926
Stabil.

Phase 1 - Mise en pression

Mise en place de la pression dans le système de conduit et durée effective.

Passage automatique dans le menu durée de stabilisation avec OK.

Phase 2 - Durée de stabilisation

Mesure de la pression qui doit dépasser la pression de contrôle de près de 10 % pendant 5 mn et qui s'étend sur la durée effective.

Passage automatique dans le menu Durée de contrôle avec OK.

1. menu fonctions

6.5 Appareil

0030 1.1 hPa 926 ΔP 3

Phase 3 - Durée de contrôle

Saisie de la durée de contrôle effective.

Passage automatique dans le menu Durée de réduction de pression avec OK.

0030 1.1 hPa 926 Fuite

Phase 4 - Durée de réduction de pression

Saisie de la durée de réduction de pression dans la conduite. Passage automatique dans le menu "Fin de la mesure".

0030 Pas etan Δ P hPa

Phase 5 - Fin de la mesure

La différence totale de pression est affichée à la fin de la mesure, puis évaluée pour définir si les résultats de mesure définissent le système comme étanche ou non.

En appuyant sur la touche 📄 le résultat de mesure est imprimé. Toutes les valeurs sont données en bar afin de les rendre comparables.

Retour au menu de mesure avec la touche OK.

Le dernier procès verbal enregistré est affiché.

521

1 Sélectionnez Service dans le menu principal avec ▲ ou ▼ vaïdez la sélection avec . OK
2 Sélectionnez le menu/la fonction souhaitée avec

▶ Validez la sélection avec et sélectionnez la fonction souhaitée avec ▲ ou ▼

3 Activez le mode de paramétrage avec OK.

6.6.1 Données

Affiche la tension de la pile et la version de fabrication. En validant la touche 📄, toutes les informations enregistrées dans l'appareil sont imprimées.

6.6.2 Langue

Paramétrez la langue dans la quelle les menus doivent être affichés. Les langues disponibles sont les suivantes : allemand, anglais, italien, espagnol, portugais, français, hollandais, suédois

4 Sélectionnez la langue souhaitée

ou et validez la ion avec

Impression des données

Date: 10.06.2004

Heure: 17:25:49

Testo AG

Lieu: 03

Donnee

Mustermann

Max

79853 LENZKIRCH

Testo Str. 1

Testo AG

07653/681-0

Appareil :

Version

N. serie : 00944406

Pile : 8.1V

Mémoire : Auto hh:mm:ss

Cdcce : 00:00:05

Dispo. : 99.8%

Unit 1:

Entree : 0mA-20mA

Sortie : 0.0-20.0

Unite :

U/I 2:

Entree : 0mA-20mA

Sortie : 0.0-20.0

Unite :

Temp. : 20.0 °C

Humidite : 50.0 %

Pression : 1013 hPa

Densite : 1199.0 g/m³

Fact. Pit : 1.00

Section : 0.002 m²

Facteur OF : 1.00

1. Menu fonctions

6.6 Service

63 53 Typ. pile Pile

521

6.6.3 Type de pile

526

Paramétrez si vous mettez en place une pile ou un accu.

La charge de l'accu dans l'appareil n'est possible que si un accu a été mis en place et que le type de pile a été paramétrée en Accu.

▶ Ne paramétrez le type de pile/ Accu que si vous mettez effectivement un accu en place.

4 Sélectionnez Pile ou Accu avec ▲ ou ▼ et validez la sélection avec OK.

64 54 Reset U.

6.6.4 Reset Usine

521

Sélectionnez si vous souhaitez repasser les paramétrages de l'appareil à leurs valeurs standard (paramétrage usine).

526

En cas de Reset U la mémoire interne est effacée.

Reset U. OU1

Les paramétrages suivants seront réinitialisés.

Auto off: Actif

Température : 20°C

Humidité : 50%HR

Pression absolue : 1013hPa

Densité: 1199g/m ^3

Section : 1m ^2

Facteur tube de Pitot: 1

Facteur de correction: 1

Unité de température: °C

Unités: ISO

Unité de pression: hPa

Enregistrement: manuel

Lissage: 1 = pas de lissage

Aucune valeur calculée activée

4 Sélectionnez Oui ou Non avec ▲ ou ▼ et validez la sélection avec OK.

- Sélection Oui : Les paramétrages de l'appareil sont réinitialisés (paramétrage d'usine).

Sélection Non ou ESC LIGHT : Les paramétrages de l'appareil ne sont pas réinitialisés.

7. Mesures

M. 00 MAN → i.1 hPa 10.08 1.1 °C 24.8

521 526

7.1 Mise à zéro de l'affichage

Les valeurs de mesure peuvent être faussées par un changement de position de l'appareil. Après mise à zero, la position de l'appareil ne doit pas être changée. Réalisez la mise à zero avant chaque mesure pour compenser le fait d'un mauvais placement ou la dérive à long terme du point zéro.

Pour mettre à zéro l'affichage des capteurs internes, l'appareil doit se trouver en Menu de mesure et la pression différentielle doit être <2,5% val. finale. L'étendue de mise à zéro des sondes externes figure dans les Modes d'emploi des capteurs de pression.

M. 02 MAN → i.3 m3/h 23 2.1 °C 22.6

521

▶ Mettre à zéro les valeurs d'affichage de tous les capteurs (capacité de RAZ) raccordés.

En éteignant l'appareil, la remise à zéro est perdue.

7.2 Sélection des mesures

Si la vitesse ou le débit volumique est activé, alors ces valeurs sont affichées dans la ligne supérieure en appuyant sur la touche ▲.

Sélectionnez la deuxième valeur de mesure (ligne inférieure) souhaitée avec ▼.

M. 00 MAN → i.1 hPa 10.08 1.1 °C 24.8 Hold Max Min Mean/ Mean

521 526

7.3 Activation des fonctions sur les mesures

L'appareil dispose des fonctions de mesure suivantes:

• Maintien de la valeur (Hold)
• Affichage de la valeur maximale (Max)
• Affichage de la valeur minimale (Min)
• Calcul de la valeur moyenne ponctuelle (Mean·)
• Calcul de la valeur moyenne temporelle (Mean Ⓜ).

L'appareil doit être en Menu de mesure pour pouvoir faire appel à ces fonctions.

24.8 Hold

521 526

- Sélectionnez les fonctions de mesure les unes après les autres avec HOLD MAX/MIN MEAN : Hold

La dernière valeur de mesure est maintenue à l'affichage.

7. Mesures

7.3 Fonctions sur les mesures

30.5 Max

521 526

15.7 Min

521 526

N 00:11 i.1 hPa 10.08 1.1 °C 24.8 Mean:

521 526

00:37 i.1 hPa 10.08 1.1 °C 24.8 Mean

Max

Les valeurs maximales depuis le début de la mesure sont affichées.

Min

Les valeurs minimales depuis le début de la mesure sont affichées.

Mean - Moyenne par points

1 Activez le calcul de la valeur moyenne ponctuelle avec OK.
- Mean clignote
2 Saisissez la valeur de mesure pour le calcul avec OK.
3 Répétez l'étape 2 autant de fois que nécessaire.

• Le nombre de données saisies est affiché dans la ligne supérieure de l'affichage.
  4 Calculez la valeur moyenne ponctuelle avec HOLD MAX/MEM MEAN.

• La valeur moyenne calculée est affichée et elle peut être enregistrée ou imprimée

• Enregistrez les valeurs mesurées avec

• Imprimez les valeurs mesurées avec

Activez à nouveau le calcul de la valeur moyenne avec OK et saisissez d'autre valeurs avec OK
▶ Interrompez le processus avec ESC LIGHT

Mean Ⓤ - Moyenne temporelle

1 Activez le calcul de la valeur moyenne temporelle avec OK.
2 Démarrez la saisie de valeurs avec OK.

- Mean ⏱ clignote.

• Une valeur est saisie chaque seconde. La durée depuis le démarrage de la saisie des valeurs est affichée dans la ligne supérieure de l'afficheur.
  3 Arrêtez le calcul de la valeur moyenne avec OK.
  4 Calculez la valeur moyenne temporelle avec MAX/MEM MEAN.

- La valeur moyenne calculée est affichée est elle peut être affichée ou enregistrée

• Enregistrez les valeurs moyennes avec
• Imprimez les valeurs moyennes avec

▶ Réactivez le calcul de la valeur moyenne avec OK et reprenez la saisie des valeurs de mesure avec OK.
▶ Interrompez le processus avec ESC LIGHT

521 526

7.4 Enregistrement des données de mesure

Pour enregistrer les valeurs de mesure, l'appareil doit être en Menu de mesure.

! Avant d'enregistrer les valeurs de mesure, sélec-tionnez le numéro sous lequel les données doivent être enregistrées (cf. 6.1 Point de mesure).

Mode d'enregistrement paramétré en Manuel (cf. 6.2.1 Man/auto) :

4 Avec 📄, enregistrez les valeurs de mesure actuelles avec la date, l'heure et les autres paramètres disponibles.

- MAN → 凹 clignote brièvement.

M.05 MAN→ i.1 hPa 10.08 2.1 °C 24.8

M. 05 N. 0005 AUTO → i . 1 hPa 10.08 2 . 1 °C 24.8

M. 05 N. 0005 AUTO → ↻ ↻ ↻ ↻ i . 1 hPa 10 . 08

Mode d'enregistrement paramétré en Automatique (cf. 6.2.1 Man/Auto)

4 Démarrez le programme de mesure paramétré avec 📄.

AUTO → Clignote, tant que le programme de mesure fonctionne. En appuyant sur 📄, le programme de mesure peut être arrêté de façon anticipée. Une nouvelle activation enregistre une nouvelle série de mesure.

Mode d'enregistrement paramétré en Rapide (cf. 6.2.1 Man/Auto)

4 Démarrez le programme de mesure paramétré avec 📄.

- 25 mesures par seconde sont enregistrées automatiquement par seconde.

1. Mesures
   7.5 Impression des valeurs de mesures

M. 03 N05 MAN → i.1 hPa 10.08 1.1 °C 24.8 521 526

7.5 Impression des valeurs de mesures

Pour imprimer toutes les valeurs de mesure affectées à un numéro de fichier (cf. 6.2.3 Impression)

Pour imprimer individuellement des valeurs de mesure vous devez être en Menu de mesure.

4 Imprimez les valeurs de mesures actuelles avec avec la date, l'heure, le point de mesure et d'autres paramètres de mesure disponibles.
- Les données sont transmises via l'interface infra-rouge vers l'imprimante. Pendant la transmission de données 📄 clignote.

Transmission de données

Aucun obstacle ne doit gêner la trajectoire de transmission.

60° max. 2 m

60°

20° 10°

8. Entretien et maintenance

8.1 Remplacement de pile/d'accu

(Type d'accu : NiMH IEC 6F22)

Eteignez impérativement l'appareil pour éviter toute perte de données lors du remplacement de pile/d'accu et remplacez la pile/l'accu en < 10 mn.

1 Ouvrez le compartiment batterie à l'arrière de l'appareil.

2 Retirez la pile/accu vide.

3 Mettez en place un nouveau bloc pile/accu. Respectez la polarité !

4 Fermez le compartiment batterie.

L'appareil démarre automatiquement.

8.2 Chargement d'accu

Attention!

Erreur de chargement de piles Risque d'explosion !

▶ Ne démarrez le processus de charge que si l'appareil est pourvu d'un accu et si la batterie est paramétrée en Accu dans l'appareil.

1 Contrôlez si l'appareil est pourvu d'un accu.

2 Contrôlez si le type de batterie est paramétré en accu (cf. 6.6.3 type de batterie).

3 Raccordez la fiche secteur de l'alimentation sur le raccordement 12V de l'appareil.

4 Raccordez la fiche secteur à la prise secteur.

5 Demande si l'accu doit être chargé. Sélectionnez Oui avec ▼ et validez avec OK

Le processus de charge démarre automatiquement. clignote pendant le processus de charge et la tension momentanée de l'accu est affichée.

- Passage automatique dans le menu de mesure.

Charger ? non

8.3 Nettoyage de l'appareil

En cas de salissures, nettoyez le boîtier de l'appareil avec un chiffon humide. N'utilisez pas de solvants ni de produits puissants! Il est possible d'utiliser des produits ménagers légers ou de l'eau savonneuse.

9. Solutions aux problèmes

Problème	Cause	possible	Solution
L’appareil s’éteint après impression Tension de batterie trop faible Remplacez la batterie
Impossible de mettre l’affichage à zéro Présence d’une pression différentielle Réduisez la pression différentiellehors limite de l’étendue de capacité < 2,5% val. finale et renouvezde mise à zéro la mise à zéro du capteur
Les valeurs de mesure et les Une réinitialisation aux paramètres d’usine Pas de solution possibleparamétragesenregistrés ne sont plus a été réalisée ou la batterie a été retirée. Sauvegarder régulièrement les donnéesdisponiblesdans l’appareil dans le logiciel ou sur support papier
Le débit est mal calculé Mauvaise valeur de densité Saisissez la densité correcte
Le débit est mal calculé Mauvais facteur de tube de Pitot Saisir correctement le facteur de Pitotà zéro avant la mesure Le capteur de pression n’est pas remis (sans pression appliquée) Mettez le capteur de pression à zéro
Le débit est mal calculé Mauvais facteur C ou Saisir le facteur C ou la section correctemauvaise saisie de section

Au cas où nous n'aurions pas répondu à vos questions, veuillez vous adresser à votre revendeur ou à votre service après vente Testo. Vos contacts figurent en fin de document ou sur web page www.testo.com/service-contact

1. Caractéristiques techniques
   10.1 Etendues de mesure et précision

10. Caractéristiques techniques

10.1 Etendues de mesure et précision

Appareil	testo 521-1, avec capteur intégré de press. différentielle 0560 5210	testo 521-2 avec capteur intégré de press. différentielle 0560 5211	testo 521-3, avec capteur intégré de press. différentielle 0560 5213	testo 526-1 avec capteur intégré de press. différentielle 0560 5280	testo 526-2 avec capteur intégré de press. différentielle 0560 5281
Etend. de mes. du capteur	0...100hPa	0...100hPa	0...250Pa	0...2000hPa	0...2000hPa
Surcharge	300hPa	300hPa	50hPa	3000hPa	3000hPa
Pression statique	1000 hPa (abs) 1000	hPa (abs)	1000 hPa (abs) 2000	hPa 2000	hPa
Précision* ±1 Digit nominale 22°C et cadence de mes. >1sec.	±0,2% val. finale (FS)	±0,1% val. finale (FS)	±0,5 Pa (0...20Pa) ±(0,5Pa + 0,5% de lecture)	±0,1% val. finale (FS)	±0,05% val. finale (FS)
Résolution	0,01 hPa(0...100hPa)	0,01 hPa(0...100hPa)	(20...250Pa)0.1 hPa	0,01hPa(0...2000 hPa)	0,01hPa(0...2000 hPa)

*La précision indiquée s'applique immédiatement après la mise à zéro du capteur.

	Sondes de pression	Sondes de pression	CTN	Type K (NiCr-Ni)
Etendue de mes.	jusqu'à 2000hPa	jusqu'à 400bar	-40...+150°C	-200...+1370°C
Précision** ±0,1% v.m. pour ±0,2% v.m. pour
±1 Digit Sonde	Sonde 0638 1347	Sonde 0638 1741	±0,2°C (-10...+50°C)	±0,4°C (-100...+200°C)
	0638 1447 Sonde 0638 1841	±0,4°C (-40...-10,1°C) ±1°C (-200...-100,1°C)	±1°C (+50,1...+150°C)	±1°C (+200,1...+1370°C)
	Sonde 0638 1547	Sonde 0638 1941
	Sonde 0638 1647 Sonde 0638 2041
	Sonde 0638 1747 Sonde 0638 2141
	Sonde 0638 1847
Résolution	0,1Pa (0638 1347)	0,01bar (0638 1741)	0,1°C (-40...+150°C)	0,1°C (-200...+1370°C)
	0,001hPa (0638 1447)	0,01bar (0638 1841)
	0,01hPa (0638 1547)	0,01bar (0638 1941)
	0,1hPa (0638 1647)	0,01bar (0638 2041)
	0,1hPa (0638 1747)	0,01bar (0638 2141)
	0,1hPa (0638 1847)

Sonde Mesure de la Mesure du Mesure du vitesse		d'air	courant/tension	courant/tension
Etendue de mes.	0...20mA 0...20mA 0...10V
Précision** Sonde 0554 0528 0554 0007* ±1 Digit - ±0,04mA (0...20mA) ±0,01V (0...10V)		0554 0007*
Résolution 0,01mA (0...20mA) 0,01mA (0...20mA)		0,01V (0...10V)

* Câble de tension
** Les données de précision sont valables pour l'appareil (sans sonde raccordée)

10.2 Caractéristiques complémentaires

Alimentation pile 9V (6LR61), Alcaline-manganèse ou bloc secteur 12V DC

Connecteur sonde connecteur DIN (8 contacts)

Interface PC ComSoft V3.4; cordon de raccordement 0409 0178

PC interface RS232

Interface d'impression infrarouge

Mémoire env. 25000 valeurs

Autonomie sur capteur interne 30 h avec pile alcaline-manganèse, 10h avec accu, 18 h à 25°C

Autonomie sur interface dépend du convertisseur raccordé.

4...20mA Il est recommandé d'utiliser un bloc secteur

Capteur piezorésistif

Temp. de stocK;/transport -20...+70°C

Temp. d'utilisation (compensée) 0...+50°C

Fuite autorisée chute de pression 0.3 % de la pression de test sur 1 minute

Affichage afficheur LCD avec symboles, 7 segments

Poids avec TopSafe et pile env. 600 g

Boîtier ABS

Dimensions (L x B x H) 219 x 68 x 50

Cadence de programmation auto 1sec...24h, rapide 0,04sec

Rafraîchissement écran 2 /sec, en rapide 4/sec

Divers reconnaissance automatique des sondes raccordées

Garantie 2 ans

11. Sondes et accessoires

11. Accessoires

Désignation Références

Appareils de mesure
testo 521-1, appareil de mesure de pression différentielle, précision ±0,2% val. finale	0560 5210
testo 521-2, appareil de mesure de pression différentielle, précision ±0,1% val. finale	0560 5211
testo 521-3, appareil de mesure de pression différentielle, précision ±0.5Pa (0 to 20Pa); ±(0.5Pa + 0.5% de lecture) (20...250Pa) 0560 5213
testo 526-1, appareil de mesure de pression différentielle, précision ±0,1% val. finale	0560 5280
testo 526-2, appareil de mesure de pression différentielle, précision ±0,05% val. finale	0560 5281

Sondes de pression différentielle et absolue

Sonde de pression de précision 100Pa 0638 1347

Sonde de pression différentielle10hPa 0638 1447

Sonde de pression différentielle100hPa 0638 1547

Sonde de pression différentielle 1000hPa 0638 1647

Sonde de pression différentielle 2000hPa 0638 1747

Sonde de pression pour mesure de pression absolue 2000hPa abs 0638 1847

Sondes de pression relative

Sonde de pression 10bar	0638 1741
Sonde de pression 30bar	0638 1841
Sonde de pression 40bar	0638 1941
Sonde de pression 100bar	0638 2041
Sonde de pression 400bar	0638 2141

Sondes courant/tension

Interface pour 4...20mA 0554 0528

Sonde courant/tension (±1V; ±10V, 20mA) 0554 0007

Pince de rechange 0205 0026

* avec EEPROM
Sondes de température

Sphère noire pour température rayonnante 0554 0670
Sonde de contact très rapide à lamelles, étendue de mes. à courte durée jusqu'à +500°C 0604 0194
Sonde de contact très rapide à lamelles, étendue de mes. à courte durée jusqu'à +500°C 0614 0194*
Sonde de contact très rapide à lamelles, coudée à 90° 0604 0994
Sonde de contact très rapide à lamelles, coudée à 90° 0614 0994*
Sonde de contact robuste	0604 9993
Sonde de contact robuste	0614 9993*
Sonde de contact robuste, coudée à 90°	0604 9893
Sonde de contact robuste, coudée à 90°	0614 9893*
Sonde de contact robuste à lamelles hautes températures jusqu'à +700°C	0600 0394
Sonde tuyau pour mesurer la temp. d'entrée et de sortie sur tuyau jusqu'à 2" de diamètre	0600 4593
Sonde magnétique, adhérence env. 20 N, avec aimant pour mesures sur des surfaces métalliques	0600 4793
Sonde magnétique, adhérence env. 10 N, avec aimant, pour mesures sur des surfaces métalliques, pour les temp. élevées	0600 4893
Sonde miniature pour mesure sur composants électroniques, petits moteurs...	0600 1494
Sonde à roulettes pour mesure sur cylindres tournants, vitesse admise: 18 ...400 m/min	0600 5093
Sonde de pénétration/immersion rapide	0604 0293
Sonde de pénétration/immersion rapide	0614 0293*
Sonde de pénétration/immersion très rapide pour mesure dans les liquides	0604 0493
Sonde de pénétration/immersion très rapide pour mesure dans les liquides	0614 0493*
Sonde de pénétration/immersion très rapide pour températures élevées	0604 0593
Sonde de pénétration/immersion très rapide pour températures élevées	0614 0593*
Désignation	Références
Sondes de température
Sonde d'immersion/pénétration très rapide pour mesure dans les gaz ou liquides et tête de sonde de faible diamètre	0604 9794
Sonde d'immersion/pénétration très rapide pour mesure dans les gaz ou liquides et tête de sonde de faible diamètre 0614	9794*
Sonde d'immersion/pénétration en acier V4A, résistant à l'eau et l'ébullition, par ex. pour l'industrie alimentaire	0600 2593
Sonde spéciale pour les mesures dans les fontes de métal lourd non ferreux avec les tiges interchangeables 0600 5993
Adaptateur pour raccordement de thermocouples et de sondes à extrémités de fils nus 0600 1693
Sonde d'ambiance très précise pour mes. de la temp. de l'air et de gaz avec un capteur découvert, protégé de façon mécanique 0610 9714
Tubes de pitot
Tube de Pitot, long. 300 mm, en acier fin, pour des mesures de vitesse des gaz 0635 2245
Tube de Pitot, long. 350 mm, en acier fin, pour des mesures de vitesse des gaz 0635 2145
Tube de Pitot, long. 500 mm, en acier fin, pour des mesures de vitesse des gaz 0635 2045
Tube de Pitot, long. 1000 mm, en acier fin, pour des mesures de vitesse des gaz 0635 2345
Tube de Pitot, inox, long. 360 mm, pour mesure de vitesse avec mesure de température 0635 2040
Tube de Pitot, inox, long. 500 mm, pour mesure de vitesse avec mesure de température 0635 2140
Tube de Pitot, inox, long. 1000 mm, pour mesure de vitesse avec mesure de température 0635 2240
Accessoires
Adaptateur secteur 230V 0554 0088
Connecteur 120V 0554 0077
Accu 9V 0515 0025
Cordon de raccordement, long. 1,5m, entre appareil et sonde à tête enfichable 0409 1745
Cordon de raccordement, long. 1,5m, entre appareil et sonde à tête enfichable	0430 0143
Cordon de raccordement, long. 5m, entre appareil et sonde à tête enfichable, en PUR	0430 0145
Cordon de raccordement, long. 2,5m, pour sondes de pression 0638 1741, 0638 1841, 0638 1941, 0638 2041, 0638 2141	0409 0202
Câble RS232, pour transmission des données sur PC (long.1,8m)	0409 0178
Imprimante testo avec 1 rouleau de papier thermique et 4 piles LR6	0554 0545
Chargeur pour imprimante (avec 4 accus standards)	0554 0110
Papier thermique pour imprimante (6 rouleaux)	0554 0569
Papier thermique pour imprimante (6 rouleaux), conservation des données à long terme jusqu'à 10 ans	0554 0568
TopSafe (étui de protection) avec sangle de transport, support de paillasse et aimant	0516 0446
Fixation aimantée pour Topsafe	0554 0225
Tuyau silicone, long. 5 m	0554 0440
Set tuyau, 2x1 m, spiralé, avec raccord vissé 1/8" résistant jusqu'à 20 bar de pression 0554 0441
Raccords rapides	0440 0525
Mallette de transport pour manomètres, sondes et accessoires	0516 0526
Mallette de transport pour manomètres, sondes et accessoires	0516 0527
Logiciel
ComSoft 3 - Professionnel pour gestion des données avec banque, exploitation et fonction graphique, analyse de données, courbe de tendance (sans interface)	0554 0830

11. Accessoires

Désignation Références

Certificats d'étalonnage en température
Certificat d'étalonnage ISO en température,thermomètre avec sonde d'ambiance/immersion, pts d'étalonnage -18°C; 0°C; +100°C 200520 0001
Certificat d'étalonnage ISO en température,appareil de mesure avec sonde d'ambiance/immersion; pts d'étalonnage 0°C; +150°C; +300°C	200520 0021
Certificat d'étalonnage ISO en température, thermomètre avec sonde de surface, pts d'étalonnage +60°C;+120°C 200520 0071
Certificat d'étalonnage COFRAC en température,appareil de mesure avec sonde d'ambiance/immersion; pts d'étalonnage -18°C; 0°C; +100°C	200520 0211
Certificat d'étalonnage DKD en température, Sonde de température de surface; pts d'étalonnage +100°C;+200 °C; +300 °C 0520 0271
Certificats d'étalonnage en pression
Certificat d'étalonnage ISO en pression, pression absolue, 5 pts de mesure (pour 0638 1847)	0520 0125
Certificat d'étalonnage ISO en pression, pression absolue, 5 pts de mesure étendue 5/10/15/20/25Pa	0520 0405
Certificat d'étalonnage ISO en pression, pression différentielle, 5 pts de mesure (pour 0638 1347,0638 1741, 0638 1841, 0638 1941, 0638 2041, 0638 2141, 0560 5213) 200520 0005
Certificat d'étalonnage ISO en pression, pression différentielle et relative, 5 pts de mesure pour 0560 5210,0560 5211, 0560 5280, 0638 1447, 0638 1547, 0638 1647, 0638 1747) 0520 0025
Certificat d'étalonnage ISO en pression, pression différentielle et relative, 5 pts de mesure pour 0560 5281	0520 0035
Certificat d'étalonnage DKD en pression, pression différentielle et relative, 11 pts de mesure (<0,1% val. fin.)pour 0560 5281 0520 0205
Certificat d'étalonnage DKD en pression, pression différentielle et relative, 6 pts de mesure (>0,6% val. fin.)(pour 0638 1347, 0638 1741, 0638 1841, 0638 1941, 0638 2041, 0638 2141) 0520 0225
Certificat d'étalonnage DKD en pression, pression absolue, 1 pts de mesure (0,1...0,6% val. fin.)(pour 0638 1847) 0520 0212
Certificat d'étalonnage DKD en pression, pression différentielle et relative, 11 pts de mesure (0,1...0,6% val. fin.)(pour 0560 5210, 0560 5211, 0560 5280, 0560 5281,0638 1447, 0638 1547, 0638 1647, 0638 1747) 0520 0215

Certificat d'étalonnage sans sonde

(simulation électrique)

0520 1000

ACCRÉDITATION

N° 2.1380

TEMPÉRATURE

ACCRÉDITATION

N° 2.1723

HYGROMETRIE

ETALONNAGE

Vous avez besoin d'étalonner, de vérifier votre appareil de

mesure! Testo possède des laboratoires d'étalonnage accrédités

COFRAC ou DKD dans les grandeurs suivantes:

température, humidité relative, vitesse d'air, pression, grandeurs électriques et dimentielles.

Le service étalonnage est spécialisé dans l'étalonnage des appareils de mesure de température, d'humidité relative, de vitesse d'air, de pression, d'analyse de gaz de combustion, de vitesse de rotation, d'intensité sonore et lumineuse quelque soit la marque de l'appareil.

N'hésitez pas à nous contacter!

DKD

Un problème sur votre appareil!

Notre Service après-vente se tient à votre disposition pour tout renseignement de 8h à 18 heures.

Vous pouvez également nous retourner votre appareil pour devis de remise en état. Ce devis est gratuit et vous est adressé par fax dans les 48 heures après réception de votre matériel.

N'hésitez pas à décrire les problèmes rencontrés!

Testo S.à.r.l.

Immeuble Testo

19, rue des Maraîchers - BP 30100

57602 FORBACH Cedex

Tél.: [phone]

Tél. S.A.V.: 0825 806 808

Tél. Hotline: [phone]

Fax: [phone]

E-mail: [e-mail]

www.testo.fr
