MODE D'EMPLOI YWFE745H0FS WHIRLPOOL

Votre sécurité et celle des autres est très importante Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer . Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient : DANGER Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. AVERTISSEMENT Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. La cuisinière ne basculera pas pendant une utilisation normale. Cependant, la cuisinière peut basculer, si vous appliquez trop de force ou de poids à la porte de la cuisinière, sans avoir adéquatement fixé la bride antibasculement. AVERTISSEMENT Risque de basculement Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles. Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d’installation. Faire glisser de nouveau la cuisinière de façon à ce que son pied arrière se trouve dans la fente de la bride antibasculement. Joindre de nouveau la bride antibasculement si la cuisinière est déplacée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée. Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes. Pour vérifier que la bride antibasculement est bien installée et engagée :

• Faire glisser la cuisinière vers l’avant.

• Vérifier que la bride antibasculement est bien fixée au plancher ou au mur.

• Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve sous la bride antibasculement.

• Voir les directives d’installation pour obtenir de plus amples renseignements.14

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

AVERTISSEMENT: Pour réduire le risque d’incendie, de choc électrique, de blessures ou de dommages lors de l’utilisation de la cuisinière, il convient d’observer certaines précautions élémentaires dont les suivantes :

MISE EN GARDE: Ne pas remiser dans des armoires au-dessus de la cuisinière ou sur le dosseret d’une cuisinière, des objets que des enfants pourraient vouloir atteindre. Les enfants pourraient se blesser gravement en grimpant sur la cuisinière. Installation appropriée – La cuisinière, lorsqu’elle est correctement installée, doit être reliée à la terre conformément aux codes électriques locaux ou, en l’absence de codes locaux, selon le Code électrique national (US) ANSI/NFPA 70 ou le Code canadien de l'électricité. S’assurer que la cuisinière est correctement installée et reliée à la terre par un technicien qualifié. Ne jamais utiliser le cuisinière pour chauffer ou réchauffer la pièce. Ne pas laisser d’enfants seuls – les enfants ne devraient pas être laissés seuls ou sans surveillance dans les zones où la cuisinière se situe. Ils ne doivent jamais être autorisés à s’asseoir ou à se tenir debout sur une partie quelconque de la appareil. Porter des vêtements adaptés – Les vêtements pendants ou non ajustés ne doivent jamais être portés lorsqu’on utilise la appareil. Entretien par l’utilisateur – Ne pas réparer ou remplacer une quelconque pièce de la appareil sans recommandation spécifique du manuel. Entreposage dans ou sur la appareil– Les matières inflammables ne doivent pas être entreposées dans un four ou près de la surface de la table.

Cet appareil n’est pas conçu pour servir d’espace de rangement. Ne pas utiliser d’eau sur les feux de friture – Étouffer le feu ou la flamme ou utiliser un extincteur avec agent chimique sec ou mousseux. Ne pas utiliser de pièces de remplacement qui n’ont pas été recommandées par le fabricant (c.-à-d., des pièces fabriquées à la maison à l’aide d’une imprimante 3D). Utiliser uniquement des mitaines sèches – Les mitaines humides ou trempées sur les surfaces chaudes peuvent provoquer des brûlures dues à la vapeur. Ne pas laisser les mitaines toucher des éléments chauffants et chauds. Ne pas utiliser un chiffon ou tout autre tissu encombrant. NE PAS TOUCHER LES UNITÉS DE SURFACE OU LES ZONES PRÈS DES UNITÉS DE SURFACE – Les unités de surface peuvent être chaudes même si elles sont de couleur foncée. Les zones près des unités de surface peuvent être suffisamment chaudes pour provoquer des brûlures. Pendant et après l’utilisation, ne pas toucher ou laisser des vêtements ou d’autres matériaux inflammables en contact avec les unités de surface ou les zones près des unités de surface tant qu’elles n’ont pas suffisamment refroidi. Parmi ces zones, on compte la table de cuisson et les zones face à la table de cuisson. Utiliser des ustensiles de taille appropriée – Cet appareil est équipé d’une ou plusieurs unités de surface de différentes tailles. Choisir des ustensiles ayant des fonds plats suffisamment grands pour couvrir l’élément chauffant de surface. L’utilisation d’ustensiles sous dimensionnés exposera une partie de l’élément chauffant à un contact direct et peut entraîner l’inflammation des vêtements. Un bon contact entre l’ustensile et le brûleur améliorera l’efficacité de la table. Ne jamais laisser les surfaces de cuisson sans surveillance à des réglages de chaleur élevée – Les ébullitions provoquent de la fumée et des éclaboussures graisseuses qui peuvent s’enflammer. S’assurer que les réflecteurs ou cuvettes ramasse-gouttes sont en place – L’absence de ces éléments pendant la cuisson peut endommager les conducteurs et composants se trouvant en dessous. Revêtements de protection – Ne pas utiliser de papier aluminium pour recouvrir la surface des cuvettes ramasse- gouttes ou le fond du four, sauf si le manuel le suggère. Ustensiles de cuisson émaillés – seuls certains types d’ustensiles en verre, vitrocéramique, céramique, terre cuite ou autre émaillage peuvent être utilisés sur la surface de la cuisinière sans briser en raison du changement de température soudain. Les poignées des ustensiles doivent être tournées vers l’intérieur et ne doivent pas dépasser au-dessus des unités de surface de cuisson – Pour éviter le risque de brûlures, d’inflammation des matières inflammables et d’éclaboussures dues à un contact non intentionnel avec l’ustensile, la poignée d’un ustensile doit toujours être positionnée vers l’intérieur et ne doit pas dépasser au- dessus des surfaces de cuisson adjacentes. Ne pas tremper l'élément chauffant amovible – Les éléments chauffants ne doivent jamais être immergés dans l'eau. Ne pas cuire sur une table de cuisson brisée – Si la table de cuisson est cassée, les agents de nettoyage et les éclaboussures peuvent pénétrer dans la table de cuisson brisée et créer un risque de choc électrique. Contacter un électricien qualifié immédiatement dans ce cas. Nettoyer la table de cuisson avec précaution – Si une éponge ou un linge humide est utilisé pour nettoyer les éclaboussures sur une zone de cuisson chaude, faire attention aux brûlures dues à la vapeur. Certains nettoyants peuvent produire des fumées toxiques si appliqués sur une surface chaude. Ouvrir la porte lentement – Laisser la chaleur ou la vapeur s’échapper avant de retirer ou de remettre en place un plat. Ne pas faire chauffer un contenant qui n’a pas été ouvert – L’accumulation de pression pourrait faire éclater le contenant et causer des blessures. Garder dégagés les conduits de ventilation du four. Si une grille doit être déplacée pendant que le four est chaud, ne pas laisser la poignée entrer en contact avec l’élément chaud du four. NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU LES SURFACES INTÉRIEURES DU FOUR – Les éléments chauffants peuvent être chauds même s’ils sont de couleur foncée. Pendant et après l’utilisation, ne pas toucher ou laisser des vêtements ou d’autres matériaux inflammables en contact avec les éléments chauffants ou les surfaces intérieures tant qu’ils n’ont pas suffisamment refroidi. Les autres surfaces de l’appareil peuvent devenir suffisamment chaudes pour causer des brûlures – les ouvertures de ventilation et les surfaces autour de ces ouvertures, les portes du four et les hublots de portes font partie de ces surfaces. Il faut faire attention de ne pas laisser le papier aluminium et la sonde de cuisson entrer en contact avec les éléments chauffants. Pour les cuisinières autonettoyantes – Ne pas nettoyer le joint de la porte – Le joint de la porte est essentiel pour une bonne étanchéité. Faire attention à ne pas frotter, endommager ou déplacer le joint. Ne pas utiliser de nettoyants à four – Aucun nettoyant commercial ou revêtement de protection pour four d’aucune sorte ne devrait être utilisé dans le four ou près de ses parties. Ne nettoyer que les pièces indiquées dans le manuel. Avant de mettre en marche l’autonettoyage – Enlever la lèchefrite et les autres ustensiles. Pour les appareils avec hotte de ventilation – Nettoyer régulièrement les hottes de ventilation – Ne pas laisser la graisse s’accumuler dans la hotte ou le filtre. Lorsque des aliments sont flambés sous la hotte, mettre le ventilateur en marche. Pour les cuisinières et fours intelligents Utilisation à distance – cet appareil peut être configuré pour permettre l’utilisation à distance en tout temps. Ne pas ranger de matériaux inflammables ou sensibles à la température sur le dessus ou près de la surface de l’appareil.

est une solution de nettoyage novatrice qui utilise la chaleur et l’eau pour débarrasser le four des produits renversés cuits en moins d’une heure. Cette nouvelle technologie de nettoyage est une alternative à basse température et sans odeurs aux options traditionnelles de nettoyage automatique. Laisser le four refroidir et atteindre la température ambiante avant d'utiliser le programme de nettoyage. Si la température de la cavité du four est supérieure à 200°F (93°C), “Oven Cooling” (refroidissement du four) apparaît sur l'afficheur et le programme de nettoyage ne s'activera pas avant que la cavité ait refroidi. Nettoyage :

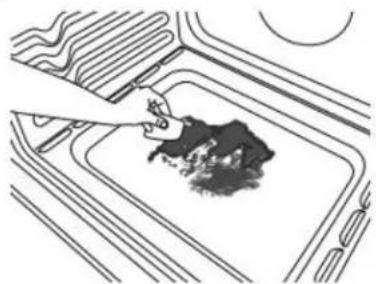

1. Retirer toutes les grilles et tous les accessoires de la cavité du

four et essuyer l'excès de saleté. Utiliser un grattoir en plastique pour enlever les saletés faciles à enlever.

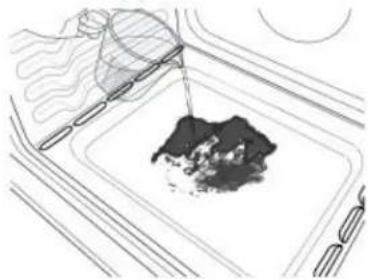

2. Verser 2 tasses (16 oz [500 mL]) d’eau distillée ou filtrée dans

le fond du four vide et fermer la porte du four. IMPORTANT: Ne pas utiliser des produits chimiques ou d’autres additifs avec l’eau. Ne pas ouvrir la porte du four au cours du programme de nettoyage. L’eau au fond du four est chaude.

3. Appuyer sur AQUALIFT SELF CLEAN (autonettoyage

Aqualift) et ensuite sur START (mise en marche) sur le tableau de commande du four.

4. Accorder 40 minutes pour le nettoyage et le refroidissement.

Un signal sonore avertit l'utilisateur lorsque le programme de nettoyage est terminé.

5. Appuyer sur OFF (arrêt) à la fin du programme. On peut

appuyer sur Off à tout moment pour arrêter le programme de nettoyage.

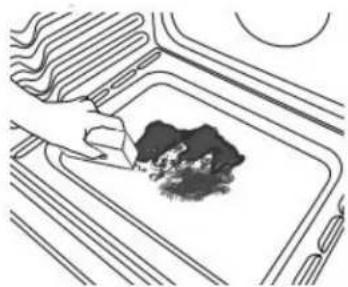

6. Enlever l’eau résiduelle et les saletés délogées avec une

éponge ou un chiffon immédiatement après la fin du programme de nettoyage. La plupart de l’eau initiale contenue dans 2 tasses (16 oz [500 mL]) restera dans le four après la fin du programme de nettoyage. S’il reste encore des saletés, laisser une petite quantité d’eau dans le fond du four pour faciliter le nettoyage.

7. S’il reste des saletés, les enlever avec une éponge à gratter

douce ou un grattoir en plastique. Des programmes de nettoyage supplémentaires peuvent être lancés pour aider à se débarrasser des saletés tenaces. IMPORTANT: Ne pas utiliser de nettoyants à four. L’utilisation de produits chimiques, y compris les nettoyants à four qu’on trouve sur le marché, ou des tampons à récurer métalliques, pourrait causer des dommages permanents à la surface en porcelaine qui se trouve à l’intérieur du four. REMARQUES : La cuisinière doit être d'aplomb de façon à s’assurer que la surface du fond de la cavité du four est couverte par l’eau au début du programme de nettoyage. Pour des résultats optimaux, utiliser de l'eau distillée ou filtrée. L’eau du robinet pourrait laisser des dépôts minéraux sur le fond du four. Avant d’enlever l’eau résiduelle et les saletés délogées à la fin du programme de nettoyage, insérer un chiffon ou un essuie- tout entre l’extrémité inférieure de la porte du four et l'avant du châssis, afin d’empêcher l’eau de se déverser sur le devant de la cuisinière et le plancher. Les saletés cuites à travers plusieurs programmes de cuisson seront plus difficiles à enlever avec le programme de nettoyage. Les éponges à gratter non abrasives ou les tampons nettoyeurs en gomme (sans nettoyants) peuvent être efficaces pour le nettoyage des parois de la cavité du four, de la porte du four et du fond du four pour les saletés difficiles. Pour de meilleurs résultats, mouiller les tampons et les éponges avant de les utiliser. Exécuter un programme de nettoyage supplémentaire pour les saletés tenaces. Le nettoyant pour cuisine et appareils ménagers affresh

et le nettoyant pour table de cuisson affresh

peuvent être utilisés pour nettoyer le fond du four, ses parois et sa porte lorsque le four a terminé le programme de nettoyage et que sa température est redevenue ambiante. Si on utilise le nettoyant pour table de cuisson affresh

, il est aussi recommandé d'essuyer le four avec de l'eau distillée. Voir le guide de démarrage rapide pour les informations de commande. Des ensembles de nettoyage de technologie AquaLift

supplémentaires peuvent être obtenus en commandant la référence W10423113RP. Voir le guide de démarrage rapide pour les informations de commande Pour obtenir de l’aide concernant la technologie AquaLift

appeler le 1-877-258-0808 ou visiter notre site Web http://whirlpoolcorp.com/aqualift.17 Nettoyage général IMPORTANT: Avant le nettoyage, s’assurer que toutes les commandes sont éteintes et que le four et la table de cuisson sont froids. Toujours suivre les instructions figurant sur les étiquettes des produits de nettoyage. Du savon, de l’eau et un chiffon doux ou une éponge sont recommandés, à moins d’indications contraires. SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT (sur certains modèles) Les éclaboussures alimentaires acides, telles que vinaigre et tomate, doivent être nettoyées dès que la cuisinière a refroidi. Ces salissures peuvent endommager le fini. Méthode de nettoyage: Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer non abrasif : Nettoyer doucement autour de la plaque signalétique car le frottement pourrait en effacer les chiffres. Nettoyant pour cuisine et appareils ménagers affresh

référence W10355010 (non fourni) : Consulter le Guide de démarrage rapide pour obtenir les coordonnées. ACIER INOXYDABLE (sur certains modèles) REMARQUE: Afin d’éviter d’endommager les surfaces en acier inoxydable, ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d’acier, de chiffons de lavage rêches ou d’essuie-tout abrasifs. Ils peuvent endommager les surfaces en acier inoxydable, même après usage unique ou limité. Méthode de nettoyage : Frotter dans la direction du grain pour éviter les dommages. Nettoyant pour acier inoxydable affresh

référence W10355016 (non fourni) : Consulter le Guide de démarrage rapide pour obtenir les coordonnées PEINTURE MÉTALLIQUE (sur certains modèles) Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent de blanchiment, de produits antirouille, d’ammoniaque ou d’hydroxyde de sodium (soude), car la surface peinte pourrait se tacher. NETTOYAGE DE LA TABLE DE CUISSON EN VITROCÉRAMIQUE Méthode de nettoyage : Afin d’éviter d’endommager la table de cuisson, ne pas utiliser de laine d’acier, de nettoyants en poudre abrasifs, d’eau de Javel, de produit antirouille ou d’ammoniaque.

1. Éliminer les salissures alimentaires avec le grattoir pour table

de cuisson. Pour de meilleurs résultats, utiliser le grattoir pendant que la table de cuisson est encore tiède, mais non brûlante au toucher. Il est recommandé de porter des mitaines de four pour gratter la table de cuisson tiède. Tenir le grattoir pour table de cuisson à un angle d’environ 45° par rapport à la surface de verre et gratter les salissures. Il convient d’appuyer fermement pour éliminer les salissures. Laisser la table de cuisson refroidir complètement avant de passer à l’étape 2.

2. Appliquer quelques gouttes de nettoyant pour table de

sur les zones concernées. Frotter le nettoyant affresh

sur la surface de la table de cuisson avec le tampon bleu de nettoyage des tables de cuisson. Il convient d’appuyer fermement pour éliminer les taches rebelles. Laisser le produit nettoyant sécher en une pellicule blanchâtre avant de passer à l’étape 3.

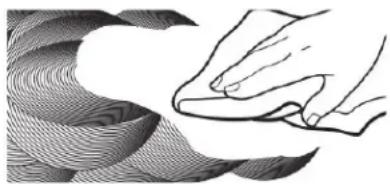

3. Faire briller avec un chiffon ou essuie-tout propre et sec.

Répéter éventuellement les étapes 1 à 3 pour les taches les plus tenaces ou incrustées. Le nécessaire complet de nettoyage des tables de cuisson est disponible à la commande. Il contient : Grattoir pour table de cuisson Nettoyant pour table de cuisson affresh

Tampons bleus de nettoyage des tables de cuisson Consulter le Guide de démarrage rapide pour obtenir les coordonnées.

COMMANDES DE LA TABLE DE CUISSON

Afin d’éviter d’endommager les commandes de la table de cuisson, ne pas utiliser de laine d’acier, de nettoyants abrasifs ou de nettoyant pour four. Afin d’éviter toute détérioration, ne pas laisser tremper les boutons de commande. Lors de la réinstallation des boutons, s’assurer que chaque bouton est à la position Off (arrêt). Sur certains modèles, ne pas enlever les joints sous les boutons. Méthode de nettoyage : Savon et eau : Tirer les boutons en ligne droite hors du tableau de commande pour les enlever. TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA PORTE DU FOUR Afin d’éviter d’endommager le tableau de commande, ne pas utiliser de nettoyants abrasifs, de tampons en laine d’acier, de chiffons de lavage rêches ou d’essuie-tout abrasifs. Méthode de nettoyage : Nettoyant à vitre et chiffon doux ou éponge : Appliquer le nettoyant à vitre sur un chiffon doux ou une éponge, et non directement sur le tableau. Nettoyant pour cuisine et appareils ménagers affresh

référence W10355010 (non fourni) : Consulter le Guide de démarrage rapide pour obtenir les coordonnées18

Méthode de nettoyage Tampon en laine d’acier Pour les grilles ternies qui glissent difficilement, enduire légèrement les glissières d’huile végétale; cela facilitera leur glissement. Lave-vaisselle (réservoir d’eau de la grille d’étuvage uniquement; la grille d’étuvage n’est pas lavable au lave- vaisselle) : Bien que le réservoir soit durable, il perdra progressivement de son lustre et/ou se décolorera lorsqu’on le lave au lave- vaisselle. TIROIR DE REMISAGE OU TIROIR-RÉCHAUD (sur certains modèles) S’assurer que le tiroir est froid et vide avant le nettoyage. Méthode de nettoyage : Détergent doux

Utiliser régulièrement la technologie AquaLift

pour nettoyer les renversements dans le four. Ne pas utiliser de nettoyants à four. Les éclaboussures alimentaires doivent être nettoyées lorsque le four a refroidi. À haute température, les aliments réagissent avec l’émail et peuvent provoquer la formation de taches, une attaque acide, des piqûres ou des décolorations blanchâtres. Méthode de nettoyage : Programme de nettoyage : Voir “Programme de nettoyage” d'abord.

INSTRUCTIONS D’INSTALLATION

EXIGENCE Outillage et pièces Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici. Outillage nécessaire Mètre ruban Tournevis à lame plate Tournevis Phillips Niveau Marteau Perceuse manuelle ou électrique Clé ou pince Marqueur ou crayon Ruban adhésif de masquage Clé à cliquet de

" (6,4 mm) Tourne-écrou de

" (6,4 mm) Tourne-écrou de

" (3,2 mm) (pour planchers de bois) Cisaille de ferblantier ou coupe-fils de gros diamètre (pour couper la tresse de mise à la terre le cas échéant) Pièces fournies Vérifier la présence de toutes les pièces. A. Bride antibasculement B. Vis n° 12 x 1

" (2) La bride antibasculement doit être bien fixée au sol ou au mur. L’épaisseur du plancher peut nécessiter des vis plus longues pour l'ancrage de la bride dans le plancher. Pièces nécessaires Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section “Spécifications électriques”. Toutes les connexions électriques doivent être effectuées par un électricien qualifié et certifié. REMARQUE: S’assurer d’acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l’appareil. Il se peut que l’installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide. Exigences d'emplacement IMPORTANT: Observer les dispositions de tous les codes et règlements en vigueur. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l'appareil. La plaque signalétique est située sur le châssis derrière un coin supérieur de la porte ou d’un côté du tiroir. A. La plaque signalétique est située sur le châssis derrière un coin supérieur de la porte ou d’un côté du tiroir. Afin de supprimer le risque de brûlures ou d'incendie en se penchant au-dessus des unités de surface chauffées, le rangement en armoire au-dessus des unités de surface doit être évité. Si le rangement en armoire est envisagé, le risque peut être réduit par l'installation d'une hotte de cuisine opérant horizontalement sur un minimum de 5" (12,7 cm) audelà du bas des placards. Respecter les dimensions indiquées pour la cavité d'installation entre les placards. Ces dimensions constituent les valeurs minimales des dégagements de séparation.19 La bride antibasculement doit être installée. Pour l'installation de la bride antibasculement expédiée avec la cuisinière, voir la section “Installation de la bride antibasculement”. Une source d'électricité avec liaison à la terre est nécessaire. Voir la section “Spécifications électriques”. IMPORTANT: Pour éviter tout dommage, consulter le constructeur ou le fabricant du placard pour déterminer si les matériaux utilisés ne subiront pas un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences UL et aux normes de la CSA International; il respecte la température maximale autorisée pour les placards en bois : 194°F (90°C). Résidence mobile – Spécifications additionnelles à respecter lors de l’installation L’installation de cette cuisinière doit être conforme aux dispositions de la norme Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD

Part 280). Lorsque cette norme n’est pas applicable, l’installation

doit satisfaire aux critères de la norme Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions des codes locaux. Au Canada, l’installation de cette cuisinière doit satisfaire aux stipulations de la version la plus récente de la norme CAN/CSA- Z240.1 ou des codes locaux en vigueur. Autres critères à respecter pour une installation en résidence mobile : Dans le cas de l’installation de cette cuisinière dans une résidence mobile, la cuisinière doit être fixée conformément aux instructions présentées dans ce document. Dimensions du placard Les dimensions de l'espace d'installation entre les placards sont valides pour l'installation entre des placards de 25" (64 cm) de profondeur avec plan de travail de 24" (61 cm) de profondeur à hauteur de 36" (91,4 cm). IMPORTANT: En cas d'installation d'une hotte ou d'un ensemble hotte/micro-ondes au-dessus de la cuisinière, suivre les instructions fournies avec la hotte concernant les dimensions de dégagement à respecter au-dessus de la surface de la table de cuisson A freestanding range may be installed next to combustible walls with zero clearance. A. Profondeur max. du placard supérieur 13" (33 cm) B. Largeur de l'ouverture 30" (76,2 cm) min. C. Pour la distance libre minimale vers la partie supérieure d e la table de cuisson, voir la REMARQUE*. D. Largeur de l'ouverture 30" (76,2 cm) min. E. Prise de courant - 8" (20,3 cm) à 22" (55,9 cm) depuis l'un des deux placards, 7" (17,8 cm) max. à partir du plancher F. Ni la porte, ni les charnières du placard ne doivent dépasser à l’intérieur de l’ouverture *REMARQUE : Distance de séparation de 24" (61 cm) ou plus lorsque le fond d'un placard de bois ou de métal est protégé par une planche ignifugée d'au moins ¼" (0,64 cm) recouverte d'une feuille métallique d'épaisseur égale ou supérieure à : acier calibre 28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium 0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm). Distance de séparation de 30" (76,2 cm) ou plus entre le dessus de la table de cuisson et le fond d'un placard de bois ou de métal non protégé.20 Spécifications électriques AVERTISSEMENT Risque de décharge électrique Appareil relié à la terre. Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique. Si les codes en vigueur le permettent et qu’un conducteur distinct de liaison à la terre est utilisé, on recommande qu’un électricien qualifié vérifie que la liaison à la terre et la taille du conducteur de liaison à la terre sont adéquates et conformes aux prescriptions des codes locaux. Vérifier que le raccordement à la source d’électricité et le calibre des conducteurs sont conformes aux prescriptions de la plus récente édition des normes CSA C22.1, partie 1 - Code canadien de l’électricité, et de tout code ou règlement local en vigueur. On peut obtenir un exemplaire des normes ci-dessus auprès de : Canadian Standards Association 178 Rexdale Blvd. Toronto, ON M9W 1R3 CANADA En cas de doute quant à la qualité de la liaison à la terre de la cuisinière, consulter un électricien qualifié. Spécifications électriques pour la cuisinière* Intensité nominale spécifiée du cordon d’alimentation et de la protection du circuit 120/240 V 120/208 V Ampères 8,8 - 16,5 kW 7,8 - 12,5 kW 40 ou 50** 16,6 - 22,5 kW 12,6 - 18,5 kW 50 *La charge NEC calculée est inférieure à la charge totale connectée indiquée sur la plaque signalétique. **En cas de raccordement à un circuit de 50 A, utiliser un cordon de 50 A nominaux avec son ensemble. Pour les cordons de 50 A nominaux, utiliser des ensembles qui spécifient une utilisation avec une ouverture pour le raccordement d’un diamètre nominal de 1

" (34,9 mm). On recommande l’emploi de fusibles temporisés ou disjoncteurs. Cette cuisinière est dotée d’un dispositif de branchement (homologation CSA International) destiné à être branché sur une prise de courant murale standard 14-50R. Veiller à ce que la prise de courant murale soit placée à portée de la position de service finale de la cuisinière. Ne pas utiliser de câble de rallonge. INSTALLATION Déballage de la cuisinière AVERTISSEMENT Risque du poids excessif Utiliser deux personnes ou plus pour déplacer et installer ou désinstaller l’appareil. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Ôter les matériaux d'emballage, le ruban adhésif et le film

protecteur de la cuisinière.

2. Retirer les grilles de four et le sachet de pièces de l'intérieur

3. Ne pas enlever la base d'expédition pour l'instant.

A. Base d'expédition

4. Sur les cuisinières équipées d’un tiroir de remisage :

Retirer le tiroir de remisage. Voir la section “Tiroir de remisage” pour plus de renseignements. Déployer les pieds de nivellement arrière d'un demi-tour; utiliser une clé à cliquet

". Déployer les pieds de nivellement avant d'un demi- tour; utiliser une clé ou une pince. A. Clé à cliquet de

B. Pied de nivellement arrière C. Clé ou pince D. Pied de nivellement avant21 Sur les cuisinières équipées d’un tiroir-réchaud ou tiroir de remisage de qualité supérieure : Sur les cuisinières équipées d’un tiroir-réchaud ou d’un tiroir de remisage de qualité supérieure, on ne peut pas accéder aux pieds arrière en retirant le tiroir-réchaud ou tiroir de remisage de qualité supérieure. Les pieds arrière doivent être réglés depuis l’extérieur de la cuisinière. Déployer les pieds de nivellement avant et arrière d'un demitour; utiliser une clé ou une pince. A. Pied de nivellement arrière B. BClé ou pince C. Pied de nivellement avant Installation de la bride antibasculement AVERTISSEMENT Risque de basculement Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles. Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d’installation. Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement. Réengager la bride antibasculement si la cuisinière a été déplacée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée. Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes.

1. Ôter la bride antibasculement fixée par du ruban adhésif à

l’intérieur du tiroir de remisage ou du tiroir-réchaud.

2. Déterminer la méthode de montage à utiliser : au plancher ou

au mur. Pour un plancher en pierre ou en briquetage, on peut utiliser la méthode de montage au mur. En cas d'installation de la cuisinière dans une résidence mobile, il est impératif de fixer la cuisinière au sol.

3. Déterminer et marquer l’axe central de l’espace à découper.

Le montage peut être effectué du côté gauche ou droit de la découpe. Positionner la bride de montage contre le mur dans l'ouverture à découper de façon à ce que l'encoche en V de la bride se trouve à 12⁹⁄₁₆" (31,9 cm) de l’axe central, tel qu’illustré. A. 12

4. Percer deux trous de

" (3 mm) qui correspondent aux trous de la bride selon la méthode de montage déterminée. Voir les illustrations suivantes. Montage au plancher Positionnement par l’arrière Positionnement par l'avant En diagonale (2 options) Montage mural

5. À l’aide du tournevis Phillips, monter la bride antibasculement

sur le mur ou sur le plancher avec les deux vis n° 12 x 1

6. Rapprocher suffisamment la cuisinière de l'ouverture pour

permettre le raccordement final au circuit électrique. Retirer la base d’expédition, le carton ou le panneau de fibres dur de sous la cuisinière.22

7. Placer la cuisinière dans son emplacement final en s’assurant

que le pied de nivellement arrière glisse dans la bride antibasculement.

8. Déplacer la cuisinière vers l'avant sur la base de sa boîte

d'expédition, sur une planche en carton ou en matériau de fibres dur pour poursuivre l'installation de la cuisinière à l'aide des instructions d'installation suivantes. Vérifier que la bride antibasculement est bien installée et engagée Sur les modèles avec tiroir de remisage :

1. Retirer le tiroir de remisage. Voir la section “Tiroir de

2. Au moyen d’une torche électrique, inspecter le dessous de la

3. Inspecter la cuisinière pour vérifier que le pied arrière de la

cuisinière se trouve dans la fente de la bride antibasculement. Sur les modèles avec tiroir-réchaud ou tiroir de remisage de qualité supérieure :

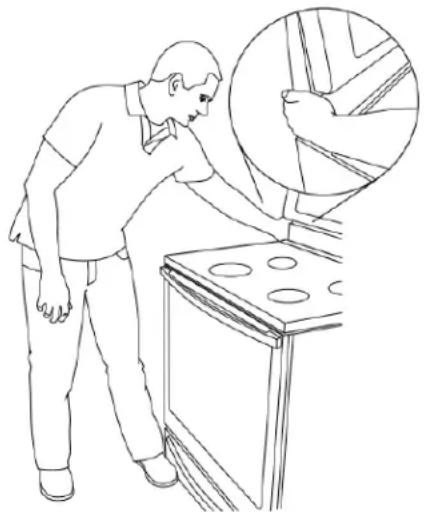

1. Placer l'extérieur du pied contre la partie inférieure avant du

tiroir-réchaud et saisir le côté inférieur droit ou gauche du tableau de commande tel qu'indiqué. REMARQUE: Si le plan de travail comporte un dosseret, il faudra peut-être saisir la cuisinière plus haut que ce qu'indique l'illustration

2. Tenter d'incliner la cuisinière vers l'avant avec précaution.

Si vous rencontrez une résistance immédiate, cela signifie que le pied de la cuisinière est engagé dans la bride antibasculement.

3. Si l'arrière de la cuisinière se soulève de plus de

" (1,3 cm) du plancher sans opposer de résistance, cesser d'incliner la cuisinière et la reposer doucement sur le plancher. Le pied de la cuisinière n'est pas engagé dans la bride antibasculement. IMPORTANT: Si l'on entend un claquement ou un bruit d'éclatement lorsqu'on soulève la cuisinière, cela signifie peutêtre que la cuisinière n'est pas bien engagée dans la bride. Vérifier qu'aucune obstruction n'empêche la cuisinière de glisser vers le mur ou le pied de la cuisinière de glisser dans la bride. Vérifier que la bride est fermement maintenue en place par les vis de montage.

4. Faire glisser la cuisinière vers l'avant et vérifier que la bride

antibasculement est bien fixée au plancher ou au mur.

5. Faire glisser de nouveau la cuisinière de façon à ce que le

pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement. IMPORTANT: Si l'arrière de la cuisinière se trouve à plus de 2" (5,1 cm) du mur de montage, cela signifie que la bride n'est peut-être pas engagée dans le pied arrière de la cuisinière. Faire glisser la cuisinière vers l'avant et déterminer si un objet fait obstruction entre la cuisinière et la paroi de montage. Pour assistance ou dépannage, consulter la section “Assistance ou Service” du guide d'utilisation et d'entretien, la couverture ou la section “Garantie” des instructions d'utilisation pour obtenir les coordonnées des personnes à contacter.

6. Répéter les étapes 1 et 2 pour s'assurer que le pied de la

cuisinière est bien engagé dans la bride antibasculement. Si l'arrière de la cuisinière se soulève de plus de

" (1,3 cm) du plancher sans opposer de résistance, cela peut signifier que la bride antibasculement n'est pas correctement installée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n'est pas installée et engagée. Consulter le Guide de démarrage rapide pour obtenir les coordonnées. Réglage de l'aplomb de la cuisinière Déterminer si vous possédez la technologie AquaLift

ou Steam Clean (nettoyage à la vapeur) en consultant la section “Entretien de la cuisinière” des instructions d'utilisation. Pour les cuisinières équipées de la technologie AquaLift

ou Steam Clean (nettoyage à la vapeur) :

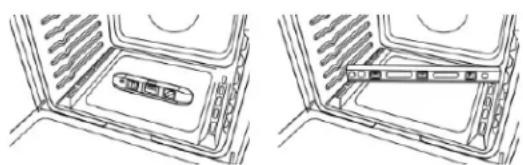

1. En fonction de la taille du niveau, placer le niveau sur le bas

du four tel qu’indiqué dans l’une des deux figures ci-dessous. Contrôler l’aplomb transversal et dans le sens avant/arrière.

2. Si la cuisinière n’est pas d’aplomb, la tirer de nouveau pour

que le pied de nivellement arrière se dégage de la bride antibasculement.

3. Suivre les instructions fournies pour le style 1 ou 2, en

fonction du type de tiroir fourni avec la cuisinière.23 Pour les cuisinières dépourvues de la technologie AquaLift

ou Steam Clean (nettoyage à la vapeur) :

1. Placer une grille standard dans le four.

2. Placer un niveau sur la grille et contrôler l'aplomb de la

cuisinière, d'abord transversalement, puis dans le sens avant/ arrière.

3. Si la cuisinière n’est pas d’aplomb, la tirer de nouveau pour

que le pied de nivellement arrière se dégage de la bride antibasculement.

4. Suivre les instructions fournies pour le style 1 ou 2, en

fonction du type de tiroir fourni avec la cuisinière. Style 1 : Sur les cuisinières équipées d'un tiroir de remisage : Utiliser une clé à cliquet de ¼", une clé ou une pince pour régler les pieds de nivellement vers le haut ou vers le bas jusqu'à ce que la cuisinière soit d'aplomb. Repousser la cuisinière pour la remettre en place. Vérifier que le pied de nivellement arrière est engagé dans la bride antibasculement. Style 2 : Sur les cuisinières équipées d'un tiroir-réchaud ou d'un tiroir de remisage de qualité supérieure : Utiliser une clé ou une pince pour régler les pieds de nivellement vers le haut ou vers le bas jusqu’à ce que la cuisinière soit d’aplomb. Repousser la cuisinière pour la remettre en place. Vérifier que le pied de nivellement arrière est engagé dans la bride antibasculement. REMARQUE: La cuisinière doit être d’aplomb pour que les résultats de cuisson au four soient satisfaisants et les résultats de nettoyage idéaux avec les fonctions de technologie AquaLift

Steam Clean (nettoyage à la vapeur). Tiroir-réchaud ou tiroir de remisage de qualité supérieure (sur certains modèles) Enlever tous les articles de l’intérieur du tiroir-réchaud ou tiroir de remisage de qualité supérieure et laisser la cuisinière refroidir complètement avant d’essayer d’enlever le tiroir. Dépose :

1. Ouvrir complètement le tiroir-réchaud ou tiroir de remisage de

2. À l’aide d’un tournevis à lame plate, desserrer doucement le

tiroir-réchaud ou le tiroir de remisage de qualité supérieure pour le dégager de l’encoche d’alignement de glissière et soulever l’onglet d’alignement du tiroir pour le dégager de la glissière. A. Tournevis à lame plate B. Onglet d’alignement du tiroir C. Encoche de glissière du tiroir

3. Répéter l’étape 2 pour l’autre côté. Le tiroir-réchaud ou le tiroir

de remisage de qualité supérieure n'est plus fixé aux glissières de tiroir. Avec les deux mains, saisir le tiroir-réchaud ou le tiroir de remisage de qualité supérieure pour le retirer complètement. Réinstallation :

1. Aligner les encoches de l’avant du tiroir avec les encoches

des glissières latérales à l’intérieur du tiroir (de chaque côté). Placer les onglets d’alignement arrière dans les glissières de tiroir (de chaque côté). A. Onglet d’alignement du tiroir B. Encoche de glissière du tiroir

2. Pousser le tiroir-réchaud ou tiroir de remisage de qualité

supérieure complètement.

3. Ouvrir et fermer délicatement le tiroir-réchaud ou tiroir de

remisage de qualité supérieure pour s’assurer qu’il est bien engagé dans les glissières (de chaque côté).24 Tiroir de remisage (sur certains modèles) Le tiroir de remisage peut être enlevé. Avant de l’enlever, s’assurer que le tiroir est froid et vide. Dépose :

1. Tirer le tiroir de remisage en ligne droite vers l'arrière jusqu'à

la butée du tiroir. A. Encoche de la butée du tiroir

2. Soulever l’avant du tiroir et retirer ce dernier.

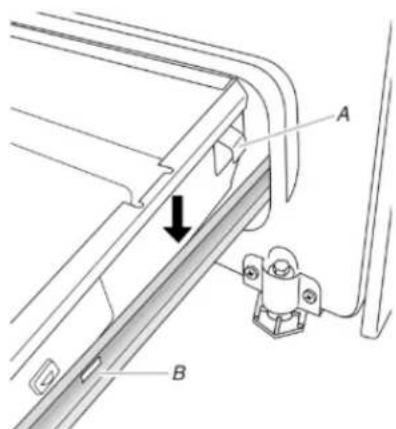

1. Soulever l’avant du tiroir et placer l'arrière du tiroir dans la

cuisinière de façon à ce que l'encoche de butée du tiroir se trouve derrière la glissière du tiroir.

2. Abaisser le tiroir de façon à ce que le bord de la glissière

s'insère dans l'encoche de la glissière de tiroir.

3. Enfoncer lentement le tiroir dans la cuisinière.

A. Engager la glissière du tiroir REMARQUE: Lorsque le tiroir est correctement installé, les glissières de la base s'engagent dans les glissières arrière du fond du tiroir et le tiroir lui-même ne s'incline pas lorsqu'on place des objets à l'intérieur Porte du four Il n’est pas recommandé d’enlever la porte du four pour une utilisation normale. Toutefois, s’il est nécessaire de l’enlever, s’assurer que le four est éteint et froid. Ensuite, suivre les instructions ci-dessous. La porte du four est lourde. Pour enlever :

1. Ouvrir la porte du four complètement.

2. Pincer le loquet de charnière entre les deux doigts et le tirer

vers l’avant. Répéter cette opération pour l’autre côté de la porte du four. A. Loquet de charnière

3. Fermer la porte du four aussi loin que possible.

4. Soulever la porte du four en la retenant de chaque côté.

Continuer de maintenir la porte du four fermée et la dégager du châssis de la porte du four. Pour replacer :

1. Insérer les deux bras de suspension dans la porte.

2. Ouvrir la porte du four.

On devrait entendre un déclic lors de la mise en place de la porte.

3. Remettre les leviers des charnières à la position verrouillée.

Vérifier que la porte s’ouvre et se ferme facilement. Si ce n’est pas le cas, répéter la procédure pour enlever et reposer la porte.W11432242A

/™ ©2020 All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. Achever l’installation

1. Vérifier que toutes les pièces ont été installées. S’il reste une

pièce, étudier en détail les étapes du processus d’installation pour identifier l’étape qui a été omise.

2. Vérifier la présence de tous les outils.

3. Jeter ou recycler tous les matériaux d’emballage.

4. Vérifier que la cuisinière est d'aplomb. Voir “Réglage de

l'aplomb de la cuisinière”.

5. Pour l’élimination des résidus de cire laissés par les matériaux

d'expédition, utiliser une solution d’eau tiède et de produit de nettoyage ménager liquide doux. Sécher complètement avec un chiffon doux. Pour obtenir plus d’informations, consulter la section « Entretien et réparation de la cuisinière ».

6. Lire le Guide de démarrage rapide et le Guide de commande

en ligne. AVERTISSEMENT Risque de décharge électrique Appareil relié à la terre. Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

7. Brancher le cordon électrique dans une prise de courant

appropriée. Mettre l’appareil sous tension.

8. Allumer les brûleurs de surface et le four. Consulter le Guide

de démarrage rapide et le Guide de commande pour obtenir des instructions précises sur le fonctionnement de la cuisinière. Allumer les brûleurs de surface et le four. Consulter le Guide d’utilisation et d’entretien pour des instructions spécifiques sur le fonctionnement de la cuisinière. Fusible grillé ou mal connecté? Disjoncteur ouvert ? Cuisinière branchée sur une prise de courant ? Circuit d’alimentation sous tension? IMPORTANT: Si le tableau de commande de la cuisinière affiche le code d'erreur F9 ou F9, E0, cela peut signifier que le câblage de la prise électrique est défectueux. Demander à un électricien qualifié d'inspecter le circuit d'alimentation électrique. Consulter la section « Dépannage » en ligne. Après 5 minutes de fonctionnement de la cuisinière, vérifier l'échauffement. Si elle est froide, éteindre la cuisinière et contacter un technicien qualifié. Déplacement de la cuisinière AVERTISSEMENT Risque de basculement Une personne, enfant ou adulte, peut faire basculer la cuisinière et subir des blessures mortelles. Fixer la bride antibasculement au plancher ou au mur, conformément aux instructions d’installation. Faire glisser de nouveau la cuisinière de façon à ce que le pied arrière de la cuisinière se trouve dans la fente de la bride antibasculement. Réengager la bride antibasculement si la cuisinière a été déplacée. Ne pas faire fonctionner la cuisinière si la bride antibasculement n’est pas installée et engagée. Le non-respect de ces instructions peut causer un décès ou des brûlures graves aux enfants et aux adultes. Lorsqu'on déplace la cuisinière, la faire glisser sur une planche en carton ou en matériau de fibres dur pour éviter d’endommager le revêtement du sol. Si le déplacement de la cuisinière est nécessaire pour le nettoyage ou l’entretien:

1. Faire glisser la cuisinière vers l’avant.

2. Débrancher le cordon d’alimentation électrique.

3. Effectuer le nettoyage ou l’entretien.

4. Brancher le cordon d’alimentation électrique.

5. Vérifier que la bride antibasculement est bien installée et

engagée. Voir la section “Vérifier que la bride antibasculement est bien installée et engagée.”

6. Vérifier que la cuisinière est d’aplomb.
