Type de produit	Cuisinière électrique
Marque	Whirlpool
Modèle	YUFE50M4SS
Dimensions (H x L x P)	35 7/16 x 23 5/8 x 23 5/8 pouces
Alimentation	120/240 V ~ 60 Hz ou 120/208 V ~ 60 Hz
Puissance électrique totale	9,6 kW (120/240 V) / 7,2 kW (120/208 V)
Protection fusible min.	40 A
Type et section de câble	DTR 4x10 AWG

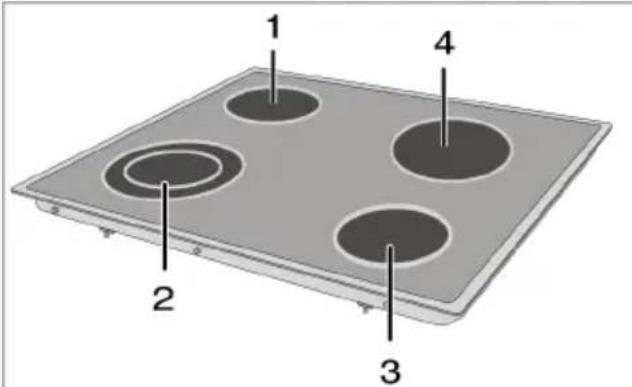

Brûleurs / plaques	4 plaques : Arrière gauche 6,3" 1500 W (simple), Avant gauche 4,7-8,3" 750-2200 W (double), Avant droite 5,5" 1200 W (simple), Arrière droit 7" 1800 W (simple)
Four	Four électrique classique avec fonctions : Cuisson, Nettoyage vapeur, Convection, Décongélation, Friture à air, Gril
Ampoule du four	15-25 W (incandescente ou halogène G9, max 60 W)
Consommation du gril	2,2 kW
Sécurité	Dispositif anti-basculement fourni, verrouillage des touches, sécurité enfant
Garantie	1 an pièces et main-d'œuvre, 2 à 5 ans pour certains composants

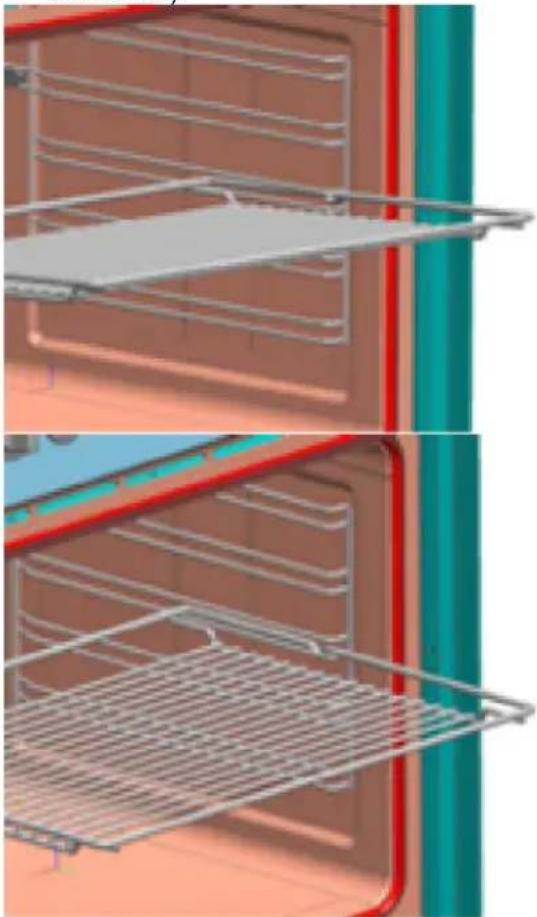

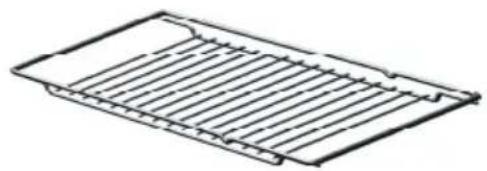

Contenu de l'emballage	Manuel d'utilisation, étagère métallique, kit anti-basculement

FOIRE AUX QUESTIONS - YUFE50M4SS WHIRLPOOL

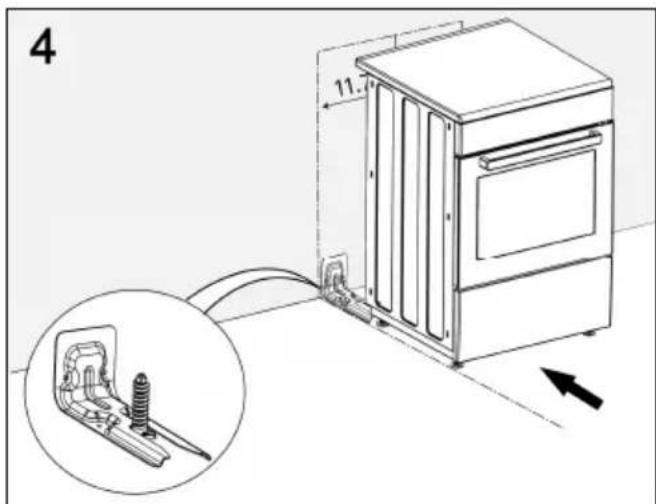

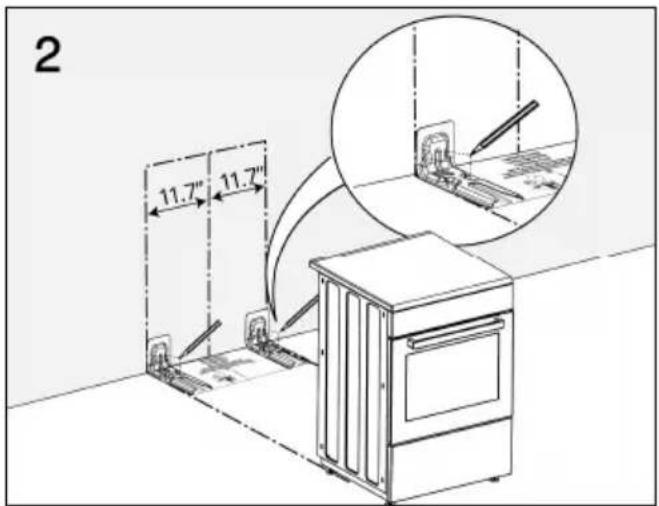

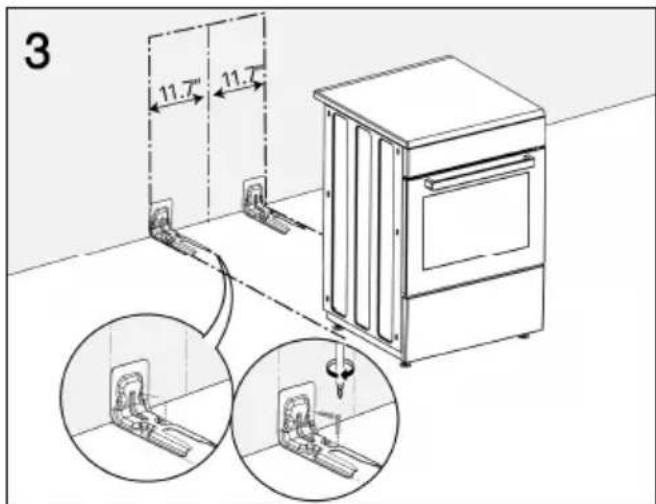

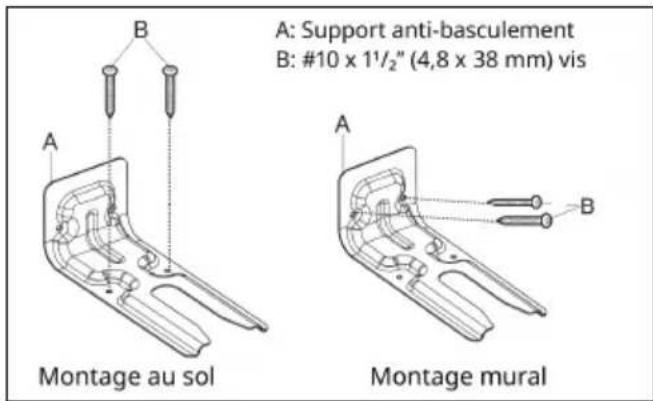

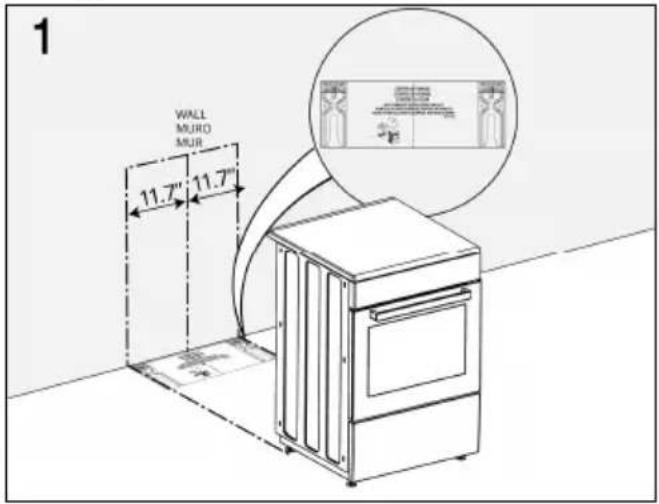

Comment installer le dispositif anti-basculement ?

Fixez les supports anti-basculement au mur et au sol à l'aide des vis fournies, en suivant le gabarit. Ensuite, glissez la cuisinière en place pour que les pieds arrière s'encastrent dans les supports. Vérifiez la stabilité en tirant doucement sur l'arrière de l'appareil.

Que faire si le four ne chauffe pas ?

Vérifiez que la fonction et la température sont réglées correctement. Si votre four est équipé d'un minuteur, assurez-vous qu'il est programmé. Contrôlez également les fusibles et l'alimentation électrique. Si le problème persiste, contactez un technicien agréé.

Comment nettoyer la table de cuisson vitrocéramique ?

Utilisez de l'eau tiède avec un détergent doux et une éponge non abrasive. Pour les taches tenaces, appliquez un détartrant comme du vinaigre ou du citron. Évitez les grattoirs métalliques et les produits abrasifs. Nettoyez immédiatement les déversements de sucre.

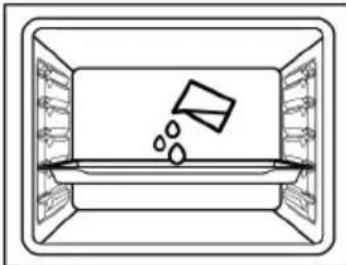

Comment utiliser la fonction de nettoyage à vapeur ?

Retirez tous les accessoires du four. Versez 2 tasses d'eau dans un plateau résistant à la chaleur et placez-le sur la 2e grille. Sélectionnez le mode 'Nettoyage Vapeur' et réglez à 212 °F pendant 25 minutes. Après le cycle, ouvrez la porte et essuyez l'intérieur avec un chiffon humide.

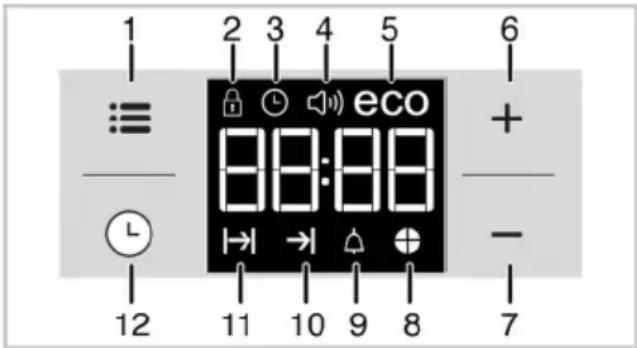

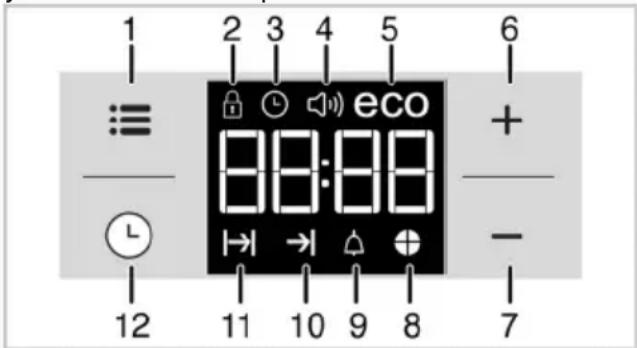

Comment régler l'horloge du four ?

Appuyez sur la touche jusqu'à ce que le symbole de l'horloge clignote. Utilisez les touches + et - pour régler l'heure actuelle. Confirmez en patientant 4 secondes sans appuyer sur aucune touche. En cas de coupure de courant, répétez l'opération.

Comment remplacer l'ampoule du four ?

Débranchez l'appareil et laissez refroidir. Retirez le couvercle en verre en tournant dans le sens inverse des aiguilles. Remplacez l'ampoule par une neuve de type approprié (max 40 W incandescente ou 60 W halogène G9). Remettez le couvercle et rebranchez.

Quels types d'ustensiles utiliser sur les plaques ?

Utilisez des casseroles et poêles à fond plat, d'une taille adaptée à chaque plaque. Évitez les fonds en aluminium qui peuvent rayer la vitrocéramique. Privilégiez les ustensiles en acier inoxydable ou en émail. Les fonds doivent être propres et secs.

Comment verrouiller les touches du four ?

Appuyez sur la touche jusqu'à ce que le symbole de verrouillage apparaisse. Appuyez ensuite sur + pour activer le verrouillage. Le symbole reste allumé. Pour désactiver, appuyez à nouveau sur la touche puis sur -.

Que faire en cas de coupure de courant ?

Après une coupure, l'horloge clignote. Vous devez régler à nouveau l'heure et reprogrammer toute cuisson en cours. Les réglages de verrouillage des touches restent mémorisés. Vérifiez l'état des aliments avant de continuer.

Comment économiser de l'énergie lors de la cuisson ?

Utilisez des casseroles avec couvercle, choisissez la plaque adaptée à la taille de l'ustensile, et éteignez les plaques 5 à 10 minutes avant la fin de la cuisson pour profiter de la chaleur résiduelle. Ne préchauffez que si nécessaire et évitez d'ouvrir la porte du four fréquemment.

MODE D'EMPLOI YUFE50M4SS WHIRLPOOL

Important

L'installateur devrait remettre ces instructions au propriétaire de l'appareil. Le propriétaire pour sa part devrait le lire avant toute utilisation de l'appareil et penser à conserver le document pour utilisation ultérieure.

Consignes de sécurité importantes LISEZ et conservez ces instructions

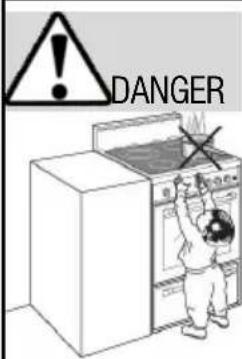

POUR ÉVITER TOUT BASCULEMENT : Si les informations contenues dans ce manuel ne sont pas suivies à la lettre, un incendie ou une explosion peut causer des dommages matériels, des blessures corporelles voire la mort.

« Un enfant ou un adulte peut faire basculer l'appareil et trouver la mort. Installez le dispositif anti-basculement fourni avec l'appareil au mur ou au sol. » « Engagez l'appareil au dispositif anti-basculement en le glissant de sorte que ses pieds arrière s'encastrent dans le support comme indiqué dans les figures 2 et 3 » « Réengagez le dispositif anti-basculement si l'appareil a été déplacé. Voir les instructions d'installation. » « Le non-respect de ces instructions peut causer la mort ou des brûlures graves chez les enfants ou les adultes. »

« Après l'installation, attrapez prudemment l'arrière de la cuisinière pour vous assurer que le support anti-basculement est bien accroché au pied arrière de la cuisinière. »

Assurez-vous que l'installation a été correctement effectuée et utilisez le support anti-basculement. Inclinez la cuisinière soigneusement vers l'avant en la tenant par l'arrière, pour assurer l'enclenchement du support anti-basculement au niveau des pieds de la cuisinière qui empêche cette dernière de basculer. Assurez-vous que la cuisinière ne bascule pas de plus de 1 po (25 mm).

Important :

Cet appareil est uniquement destiné à une utilisation domestique normale. Il n'est pas conçu pour un usage en extérieur ou non-domestique (y compris les bateaux et avions). Consultez la déclaration de garantie limitée. Pour toute question, consultez le fabricant. Ne réparez ou ne remplacez aucune pièce de l'appareil à moins que le présent manuel ne le recommande spécifiquement. Confiez toutes les interventions d'entretien à un centre de service agréé.

Explication des symboles

Les symboles suivants sont utilisés dans ce Manuel d'utilisateur :

Informations importantes ou astuces utiles sur l'utilisation de l'appareil.

Avertissement relatif aux situations dangereuses pour la santé et les biens.

Avertissement relatif au risque de choc électrique.

Avertissement relatif au risque d'incendie.

Avertissement relatif aux situations de contact avec une surface brûlante.

DANGER indique une situation dangereuse, qui, si elle n'est pas évitée, causera la mort ou des blessures graves.

AVERTISSEMENT la mort ou des blessures graves.

ATTENTION indique une situation dangereuse, qui, si elle n'est pas évitée, pourrait causer des blessures légères.

REMARQUE indique les pratiques qui ne causent pas forcément des blessures corporelles.

Cher/Chère Client(e),

Votre appareil a été fabriqué dans des installations modernes et a fait l'objet de rigoureux contrôles de qualité.

Toutefois, nous vous recommandons de lire attentivement ce manuel d'utilisateur avant d'utiliser votre appareil et de le garder pour une utilisation ultérieure. Si vous donnez ou vendez cet appareil à un autre utilisateur, veuillez également lui remettre le manuel pour référence.

Important :

Conservez ces instructions pour que l'inspecteur en électricité puisse les consulter.

• Lors de la livraison, vérifiez que l'appareil n'est pas endommagé. Si vous remarquez tout dommage résultant du transport, veuillez contacter votre entreprise d'expédition ou le point de vente immédiatement et ne connectez ni ne mettez l'appareil en marche !
• Lorsque vous donnez votre appareil à une autre personne, veuillez lui fournir tous les documents, y compris les reçus de vente d'origine sur lesquels figure la date d'achat. La garantie n'est pas valable pour les produits d'occasion.
• Si vous décidez de ne plus utiliser cet appareil (ou de remplacer un modèle plus ancien), avant de le mettre au rebut, il est recommandé de le mettre hors service de manière appropriée, en conformité avec les règlements de protection environnementale et d'hygiène, en vous assurant en particulier que toutes les pièces potentiellement dangereuses ont été rendues non nocives, en particulier pour les enfants qui pourraient jouer avec les vieux appareils. Retirez la porte et le tiroir chauffe-plat avant la mise au rebut pour éviter qu'il ne représente un piège.

Instructions de sécurité - à lire avant utilisation

Consignes de sécurité fondamentales......6

Sécurité des enfants......9

Sécurité lors de travaux électriques.....10

Utilisation prévue....11

Mise au rebut....12

Matériaux d'emballage....12

Déplacement ultérieur....12

2 Installation 13

Installation et branchement 13

3 Préparation 19

Conseils pour faire des économies d'énergie.19

Première utilisation...19

Ajustement du temps 19

Premier nettoyage de l'appareil.....20

Chauffage initial....20

4 Utilisation de la table de cuisson 21

Généralités sur la cuisson....21

Utilisation des brûleurs/plaques......23

5 Utilisation du four 24

Généralités sur la pâtisserie, le rôti et la grillade....24

Comment utiliser le four électrique.....24

Modes de fonctionnement....25

Utilisation de l'horloge du four.....26

Tableau des temps de cuisson....30

Utilisation du gril 31

6 Entretien et nettoyage 32

Généralités...... 32

Nettoyage du brûleur/de la plaque.... 32

Nettoyage du panneau de commande..... 32

Nettoyage du four 32

Nettoyage à vapeur 33

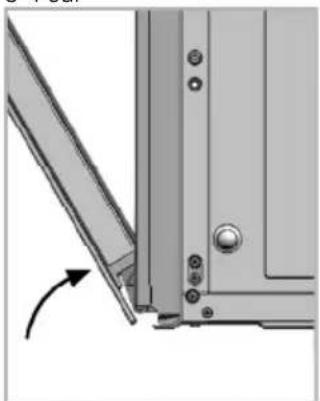

Retrait de la porte du four. 33

Remplacement de l'ampoule du four...... 34

7 Généralités 35

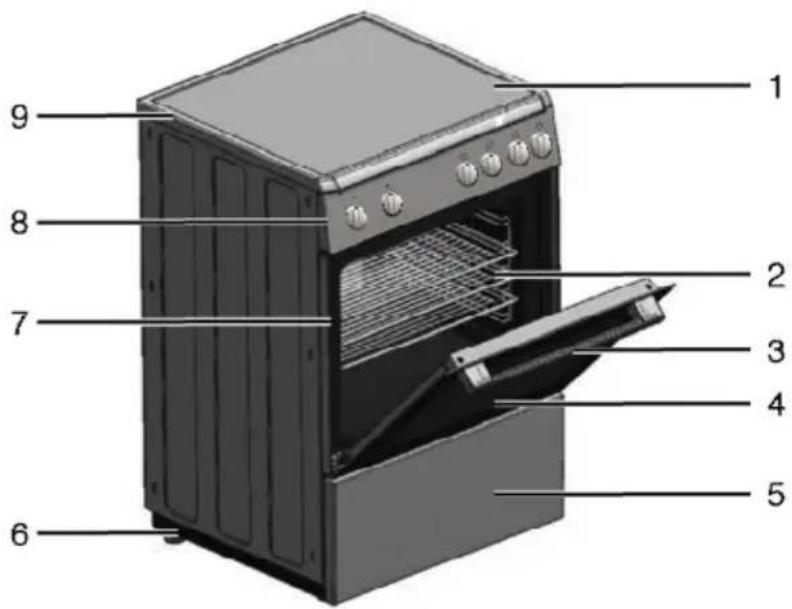

Aperçu 35

Spécifications techniques...... 36

Contenu de l'emballage 37

⚠️ Consignes de sécurité fondamentales

- Cet appareil n'est pas destiné à une utilisation par des personnes (incluant les enfants) avec des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles soient surveillées ou qu'elles aient été formées à l'utilisation de l'appareil par une personne responsable de leur sécurité.

• Surveillez les enfants et assurez-vous qu'ils ne jouent pas avec l'appareil.
• Installation adéquate - Assurez-vous que votre appareil est correctement installé et mis à la terre par un technicien qualifié.
• N'utilisez jamais votre appareil pour réchauffer la pièce.
• Portez les vêtements appropriés : ne portez jamais des vêtements amples ou suspendus lorsque vous utilisez l'appareil.
• Service de l'utilisateur - Ne réparez pas l'appareil ou ne remplacez aucune de ses pièces sauf recommandation spéciale dans ce manuel. Toutes les autres opérations d'entretien devraient être effectuées par un technicien qualifié.

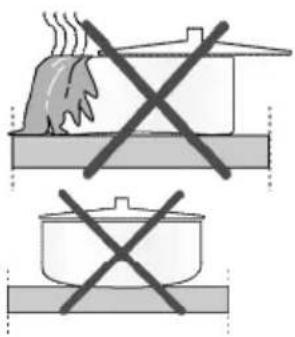

• Utilisez des casseroles de grosseur appropriée - cet appareil est équipé d'une ou plusieurs unités de surface de tailles différentes. Choisissez des ustensiles avec un fond plat assez large pour couvrir la surface de l'élément chauffant. L'utilisation d'ustensiles sous-dimensionnés expose une partie de l'élément chauffant au contact direct et peut faire enflammer les vêtements. Un contact approprié entre l'ustensile et le brûleur améliorera également son efficacité.
• Ne jamais laisser les unités de surface sans surveillance à de hautes températures -- le sur-bouillonnement cause de la fumée et des retombées graisseuses qui sont susceptibles de s'enflammer.
• Revêtements de protection - n'utilisez pas de papier aluminium pour protéger le fond du four, à moins qu'il soit recommandé dans ce manuel. Une installation incorrecte de ces doublures peut provoquer un risque de choc électrique ou d'incendie.
• Utilisez uniquement des ustensiles de cuisine vitrés, seuls certains types en verre, en vitrocé-

ustensiles en verre, en vitrocéramique, en céramique, en terre cuite ou en faïence sur des cuisinières haut de gamme sont appropriés pour éviter tout risque de fêlure lié aux brusques changements de températures.

• Les poignées des ustensiles devraient être tournées vers l'intérieur et non étendues par-dessus les unités de surface adjacentes – pour éviter les risques de brûlures, évitez d'enflammer les matériaux inflammables, et pour éviter tout déversement dû à un contact non intentionnel avec l'ustensile, la poignée devrait être tournée vers l'intérieur et ne pas s'étendre par-dessus les unités de surface adjacentes.
• Faites attention lorsque vous ouvrez la porte - laissez l'air chaud ou la vapeur s'échapper avant de retirer ou de replacer les aliments.

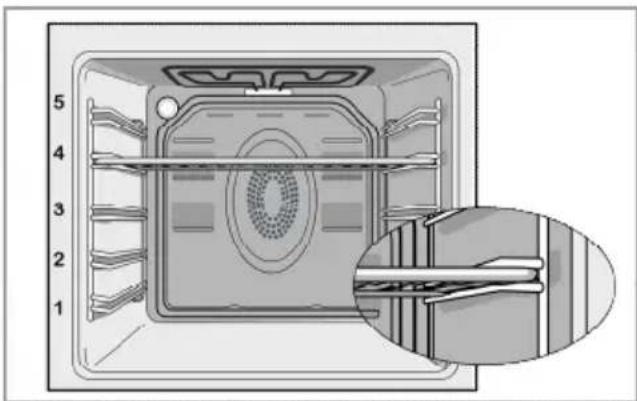

• Disposition des grilles du four - disposez toujours les grilles du four à l'emplacement souhaité lorsque le four est refroidi. Si vous souhaitez manipuler les grilles lorsqu'elles sont chaudes, évitez que les supports pour plats n'entrent en contact avec les éléments chauffants.
• Utilisez seulement des poignées sèches - des poignées humides

ou mouillées sur les surfaces chaudes peuvent provoquer des brûlures de vapeur. Ne laissez pas les poignées entrer en contact avec les éléments chauffants. N'utilisez pas de serviette ou autres tissus épais.

• Ne cuisinez pas sur une surface de cuisson brisée - si la surface de cuisson est brisée, des solutions de nettoyage et des déversements pourraient pénétrer dans la surface de cuisson brisée et créer un risque de choc électrique. Contactez immédiatement un technicien qualifié.
• Nettoyer la surface de cuisson avec précaution - si une éponge ou un linge humide sont utilisés pour nettoyer les déversements sur la surface de cuisson chaude, faites attention aux brûlures par la vapeur. Certains produits de nettoyage peuvent produire des fumées toxiques lorsqu'ils sont appliqués sur une surface chaude.
• Ne touchez ni aux unités de surfaces des brûleurs ni aux endroits près des brûleurs - Les unités de surface des brûleurs peuvent être chaudes même si elles sont d'une couleur foncée. Les zones situées à proximité des unités de surface peuvent chauffer suffisamment

au point de causer des brû de les laisser entrer en contact avec les unités de surface ou les parties proches d'elles jusqu'à ce qu'elles se refroidissent suffisamment. La surface de cuisson et les surfaces situées en face d'elle font partie de ces zones.

- « Évitez de toucher aux éléments chauffants ou aux surfaces intérieures du four. Les éléments chauffants pourraient devenir chauds même si leur couleur est foncée. Les surfaces intérieures d'un four peuvent surchauffer et ne les laissez pas entrer en contact avec les éléments chauffants ou les surfaces intérieures du four tant que ces dernières n'ont pas refroidi suffisamment. Certaines surfaces de l'appareil peuvent devenir assez chaudes pour causer des brûlures. Parmi ces surfaces sont les ouvertures pour la ventilation du four et les surfaces près de celles-ci, les surfaces intérieures de la cavité. »

du four, les portes du four et la fenêtre.

- N'utilisez jamais l'appareil lorsque votre jugement ou votre coordination sont altérés par l'utilisation d'alcool et/ou de drogues.

- Ne mettez pas l'appareil en marche s'il est défectueux ou présente des dommages perceptibles.

- Faites attention lorsque vous utilisez des boissons alcooliques dans votre vaisselle. L'alcool s'évapore à de hautes températures et peut causer un incendie une fois en contact avec les surfaces chaudes.

- Ne réchauffez pas les récipients pour aliments et les bocaux en verre fermés à l'intérieur du four. La pression accumulée dans le bocal peut provoquer son explosion.

- N'utilisez pas le four à des fins de stockage. Les objets placés dans le four peuvent prendre feu.

- L'entreposage dans ou sur l'appareil - Les produits inflammables ne doivent pas être entreposés dans le four ou près des unités de surface.

- Risque d'incendie ! Ne conservez pas de substance inflammable dans le four et/ou dans le tiroir chauffe-plat.

• Gardez la surface de l'appareil propre et exempte de toutes substances combustibles, d'essence et autres vapeurs inflammables.
• N'utilisez pas d'eau pour éteindre un feu causé par la graisse. Étouffez le feu ou la flamme ou utilisez un extincteur à poudre ou à mousse.
• N'utilisez pas le four pour sécher les journaux. S'ils sont surchauffés, ils peuvent prendre feu.
• Ne laissez pas des produits en papier, des ustensiles de cuisson ou des aliments dans le four lorsqu'il n'est pas utilisé.
• Ne laissez pas de casseroles ou de poêles vides sur les plaques lorsqu'elles sont mises en marche. Elles pourraient être endommagées.
• En raison de la chaleur, ne laissez pas de plats en plastique ou en aluminium sur la surface de l'appareil. Cette catégorie de vaisselles ne devrait pas non plus être utilisée pour garder des aliments.
• Ne placez pas de plaques de cuisson, de vaisselle ou de papier aluminium directement au fond du four. L'accumulation de chaleur peut causer des dommages au fond du four.

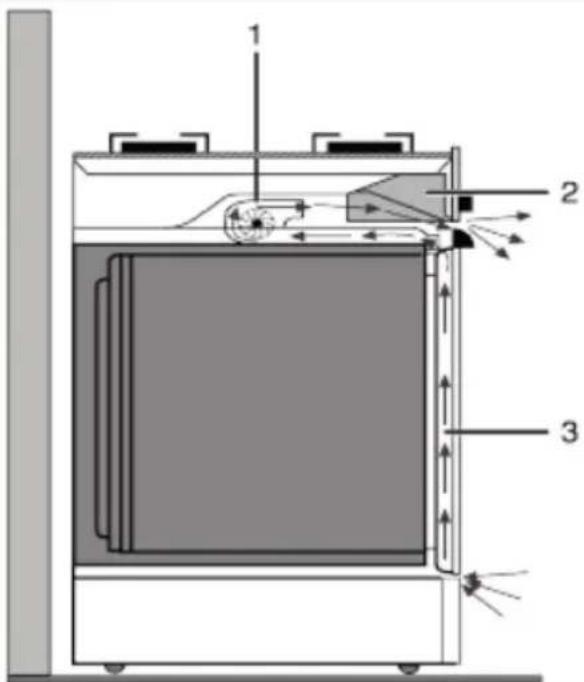

• Évitez toute obstruction des fentes de ventilation.
• Le fabricant décline toute responsabilité pour des blessures ou des dommages matériels causés par une utilisation inappropriée ou incorrecte de l'appareil.
• N'utilisez pas le four avec la vitre avant de la porte retirée ou brisée.
• Vérifiez que toutes les commandes de l'appareil sont éteintes après utilisation.
• IMPORTANT : Contactez le service agréé pour l'installation de l'appareil à utiliser. Après cette procédure, la période de garantie débutera.

Sécurité des enfants

• AVERTISSEMENT : S'appuyer, se pencher ou s'asseoir sur la porte ou les tiroirs de cette cuisinière peut provoquer des blessures graves et endommager la cuisinière. Ne laissez pas les enfants monter sur la cuisinière ou jouer aux alentours de celle-ci. Le poids d'un enfant sur une porte ouverte peut faire basculer l'appareil et provoquer des brûlures graves ou autres blessures.
• Les parties accessibles peuvent être chaudes pendant l'utilisation du gril. Tenez les enfants à l'écart.
• Ne laissez pas les enfants seuls - les enfants ne devraient pas être laissés seuls ou sans surveillance dans un endroit où l'appareil est en utilisation. Il ne devrait jamais leur être permis de s'asseoir ou de se tenir sur n'importe quelle partie de cet appareil.
• Les surfaces de l'appareil peuvent être chaudes même si elles sont de couleur foncée. Les zones situées à proximité des unités de surface peuvent chauffer suffisamment au point de causer des brûlures. Pendant et après l'utilisation, ne touchez pas aux vêtements ou autres substances inflammables ou ne les laissez pas entrer en contact avec les surfaces de l'appareil avant que celles-ci aient eu suffisamment de temps pour se refroidir. Ces zones (identification de zones) comprennent notamment la table de cuisson et les surfaces situées au-dessus de celui-ci.
• AVERTISSEMENT : Ne gardez pas les objets d'intérêt pour les enfants dans les armoires situées au-dessus de la cuisinière ou à l'arrière de la cuisinière. Les enfants qui montent sur l'appareil pour chercher des ob-

jets pourraient se blesser grièvement.

- Les matériaux d'emballage peuvent présenter un danger pour les enfants. Gardez les matériaux d'emballage hors de la portée des enfants. Veuillez jeter les pièces de l'emballage en respectant les normes écologiques.

- AVERTISSEMENT : Un enfant ou un adulte peut faire basculer l'appareil et trouver la mort. Assurez-vous que le dispositif anti-basculement a été correctement installé au sol ou au mur et que les pieds arrière de l'appareil sont engagés au support comme indiqué dans le guide.

Assurez-vous que le dispositif anti-basculement est réengagé lors du déplacement de l'appareil en s'assurant que son pied est engagé au dispositif anti-basculement.

Ne faites pas fonctionner votre cuisinière sans le dispositif anti-basculement mis en place et enclenché.

Sécurité lors de travaux électriques

- Tout travail sur les équipements et systèmes électriques ne peut être réalisé que par un personnel qualifié et agréé.

• AVERTISSEMENT : Avant l'installation, couper l'alimentation au niveau du panneau de service. Verrouillez le panneau de service afin d'empêcher tout rétablissement accidentel de l'électricité.
• AVERTISSEMENT : L'installation de la cuisinière par une personne autre qu'un installateur ou un électricien qualifiés vous expose à des risques de choc électrique pouvant entraîner des blessures graves, voire la mort.
• Tous les ajouts, modifications ou conversions nécessaires pour que cet appareil réponde de façon satisfaisante aux besoins de demande doivent être faits par un technicien qualifié.
• En cas de dommages, éteignez l'appareil et débranchez-le du secteur en retirant le fusible ou en arrêtant le disjoncteur.

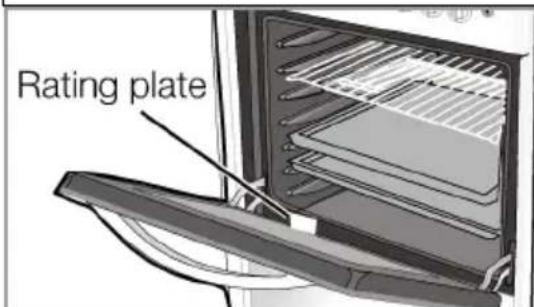

• Assurez-vous que le calibre du fusible est compatible avec l'appareil.
• N'utilisez pas l'appareil étant pieds nus.
• Ne touchez jamais l'appareil avec les mains ou les pieds mouillés.
• Ne mouillez pas les éléments chauffants amovibles. Les éléments chauffants ne devraient jamais être immergés dans l'eau.

Les éléments chauffants ne devraient jamais être immergés dans l'eau.

Utilisation prévue

• Cet appareil est prévu uniquement pour un usage domestique. Une utilisation commerciale n'est pas admissible.
• N'utilisez pas cet appareil pour réchauffer les plaques sous le gril, accrocher les serviettes et le linge de vaisselle sur les poignées, pour des fins de séchage et de chauffage de l'espace.
• Scellez tous les orifices au mur, à l'arrière de l'appareil et au sol sous l'appareil.
• Cet appareil n'est pas destiné à être utilisé dans les maisons mobiles ou les véhicules récréatifs.
• Le fabricant ne peut être tenu responsable pour tout dommage causé par une utilisation impropre ou des erreurs de manipulation.
• Cet appareil peut être utilisé pour décongeler, cuire, rôtir et griller des aliments.

DANGER:

Risque d'étouffement par les matériaux d'emballage !

Les éléments d'emballage (c.-à-d. sacs de plastique, mousse en polystyrène, clous, courroies d'emballage, etc.) ne devraient pas être facilement accessibles par les enfants, car ils peuvent causer des blessures graves.

Le matériel d'emballage et les verrous de transport sont fabriqués à partir de matériaux non néfastes pour l'environnement. Veuillez jeter les pièces de l'emballage en respectant les normes écologiques. Cela permet de protéger l'environnement.

Si vous donnez l'appareil à un tiers pour un usage personnel ou en seconde main, assurez-vous de lui remettre le manuel d'utilisation, les étiquettes de l'appareil, tout autre document y afférent, les pièces de montage, etc. La connexion électrique doit être effectuée selon le manuel de l'utilisateur.

Déplacement ultérieur

N'effectuez aucune opération de nettoyage et/ou de maintenance avant d'avoir débranché l'alimentation électrique.

Remarque :

Ne posez pas d'autres objets sur l'appareil. L'appareil doit être transporté en position verticale.

Conservez la boîte originale de l'appareil pour faciliter le transport de l'appareil à l'avenir. Suivez les indications inscrites sur le carton.

Important :

Vérifiez l'apparence générale de votre appareil pour identifier les dommages possibles pendant le transport.

Afin d’éviter que l’étagère métallique et la plaque situées à l’intérieur du four n’endommagent la porte, placez une bande de carton sur la contreporte à hauteur des plaques. Attachez la porte du four aux parois latérales à l’aide d’un ruban adhésif.

Si vous ne disposez pas de l'emballage d'origine

Emballez l'appareil dans un emballage à bulles ou du carton épais et fixez-le en toute sécurité afin de prévenir tout dommage durant le transport.

2 Installation

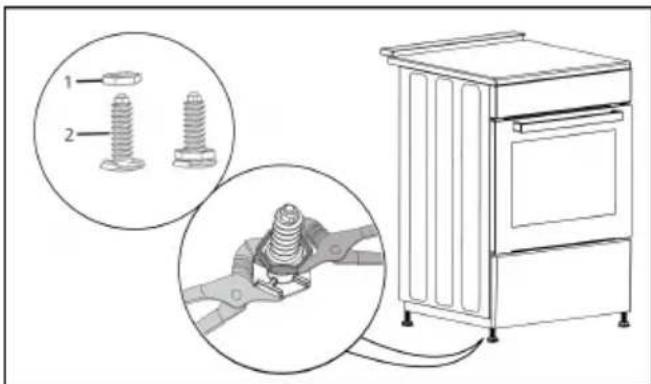

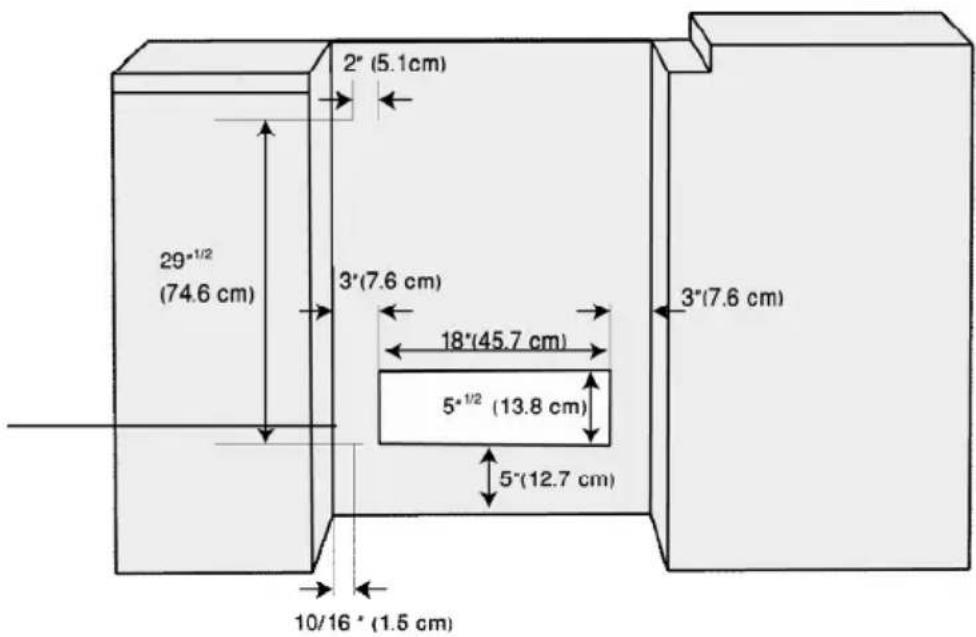

Pour veiller à ce qu'une distance libre soit conservée sous l'appareil, nous vous recommandons que cet appareil soit monté sur une base solide et que les pieds ne s'enfoncent pas dans un tapis ou tout autre revêtement de sol.

Le sol de la cuisine doit pouvoir supporter le poids de l'appareil, outre celui des ustensiles de cuisine, des plats de cuisson et des aliments.

• Si vous souhaitez encastrer la hotte d'un appareil, référez-vous aux consignes du fabricant relatives à la hauteur de fixation.
• L'appareil correspond à un appareil de classe 1. En d'autres termes, il peut être placé avec le côté arrière et un côté contre les murs de la cuisine, des meubles ou des équipements de toute dimension. Le meuble ou l'équipement de cuisine de l'autre côté peut uniquement être de la même taille ou plus petit.
• Tout meuble de cuisine près de l'appareil doit être résistant à la chaleur (212°F min.)

⚠️ Remarques importantes à l'attention du consommateur

Gardez ce manuel pour une utilisation ultérieure.

• L'utilisation de tout appareil produisant de la chaleur nécessite le respect d'un certain nombre de mesures de sécurité. Elles sont énoncées au début de ce manuel. Veuillez les lire et les respecter scrupuleusement.
• Assurez-vous que cet appareil est installé et mis à la terre correctement par un installateur ou un technicien de service qualifié.
• Pour éliminer tout besoin d'aller au-delà de la table de cuisson, l'espace de stockage au-dessus de celle-ci devrait être évité.

⚠️ Remarques importantes à l'attention de l'installateur

Veuillez lire le manuel avant d'installer la cuisinière. Respectez tous les codes et règlements en vigueur. Assurez-vous de fournir ces instructions au consommateur.

Assurez-vous que cet appareil est installé et mis à la terre correctement par un installateur ou un technicien de service qualifié.

Important :

Avant l'installation de l'appareil dans un endroit couvert par du linoléum ou toute autre protection de plancher, assurez-vous que la protection de plancher peut résister à la chaleur d'au moins 90 °F (32,2 °C) au-dessus de la température ambiante sans se contracter, gauchir ou décolorer.

N'installez pas l'appareil sur un tapis à moins de placer un coussinet isolant ou une feuille de 1/4 pouce (0,64 cm) de contreplaqué épais entre l'appareil et le tapis.

Important :

N'installez pas l'appareil à proximité des réfrigérateurs ou congélateurs. La chaleur émise par l'appareil entraînera une hausse de la consommation d'énergie des appareils de réfrigération.

- Pour être installé, l'appareil doit être connecté conformément aux règlements locaux sur les installations électriques.

L'appareil est lourd et nécessite au moins deux personnes ou un équipement adéquat pour le déplacer.

Remarque : dégâts matériels!

Ne posez pas d'autres objets sur l'appareil. L'appareil doit être transporté en position verticale. La porte et/ou la poignée ne doivent pas être utilisées pour soulever ou bouger l'appareil. Évitez de toucher les éléments chauffants du four situés au-dessus de la cavité du four, juste à l'arrière de la zone rugueuse. Il est recommandé de porter des gants et des longues manches pour protéger les mains et les avant-bras de toute écorchure et d'éventuelles égratignures lors du processus de levage. Il est également recommandé de retirer les montres et les bijoux, et de porter des chaussures de travail lors de l'installation pour la protection des pieds. Pour une manipulation et une installation aisées, retirez la porte du four.

- L'appareil doit être placé directement au sol. Il ne doit pas être placé sur une base ou un piédestal.

Dégagements et dimensions

Les dimensions données dans les figures 1 et 1A doivent être utilisées. Les dimensions données fournissent le dégagement minimum. Il doit y avoir un minimum de 30 pouces de dégagement entre le dessus de la surface de cuisson et le fond du bois non-protégé ou le cabinet de métal ou un minimum de 24 pouces lorsque le fond des cabinets de bois ou de métal sont protégés mais pas moins de 1/4 de pouce de carton de retardement de la flamme avec une feuille d'acier d'au moins 29 mcg, 0.015 pouce.

d'acier inoxydable, 0.024 pouce d'aluminium ou 0.020 pouce de cuivre.

Pour éliminer les risques de brûlures ou d'incendie en touchant aux unités surchauffées, évitez d'installer/placer des armoires de rangement au-dessus des unités de surface. Si une armoire d'entreposage doit être fournie, le risque peut être réduit en installant une hotte de l'appareil qui propulse horizontalement un minimum de 5 pouces au-delà du fond des armoires.

Figure 1

La profondeur maximale des armoires installées au-dessus de la surface de cuisson supérieure doit être de 13 pouces (330 mm)

L'obstruction devrait être de l'ordre d'au moins 3 po du bord de la surface de la cuisinière.

Figure 1A

L'emplacement normal de la prise doit être affleurant. Aucun élément situé dans la zone ombrée ne peut s'étendre à plus de 2 po (5,1 cm) du mur, sinon la cuisinière ne pourra pas être déplacée vers l'arrière.

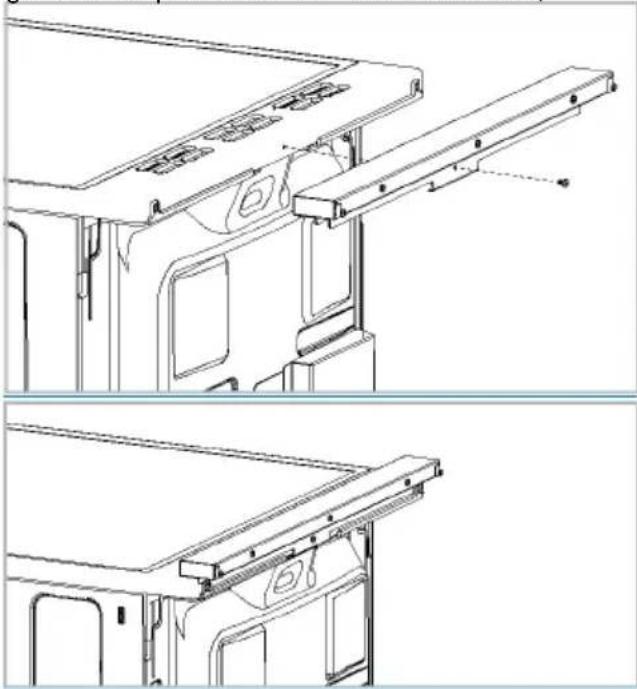

L'îlot de cuisine est fourni avec votre cuisinière. Pour l'installation, voir la section « Contenu de l'emballage » à la page 33.

Réglage des pieds

Le produit est équipé de pieds réglables. Réglez la hauteur de votre produit en fonction de la hauteur du plan de travail en serrant ou en desserrant le pied puis en serrant l'écrou pour le bloquer.

ATTENTION : La hauteur du produit ne peut pas dépasser 36 1/32" (915 mm) lors des réglages des pieds.

Avertissement :

Toutes les cuisinières peuvent basculer et provoquer des blessures.

• Un enfant ou un adulte peut faire basculer la cuisinière et trouver la mort.
• Installez le dispositif anti-basculement fourni avec la cuisinière au niveau de la surface du plancher.
• Engagez la cuisinière au support anti-basculement en la glissant de telle sorte que le pied arrière s'encastre dans le support tel qu'illustré sur les figures.
• Ré-engagez le dispositif anti-basculement si la cuisinière est déplacée.
• Consultez les instructions d'installation ci-après.
• Le non-respect de ces instructions peut entraîner la mort ou des brûlures graves chez les enfants ou chez les adultes.

Un ensemble de dispositifs anti-basculement est fourni avec le produit. Des dispositifs anti-basculement, des vis, des chevilles de fixation, et un gabarit pour dispositif anti-basculement sont fournis dans l'emballage.

Les supports anti-basculement doivent être fixés au mur et au sol et doivent être utilisés pour les deux pieds arrière.

1. Placez le bord du gabarit contre le mur derrière la cuisinière. 2.

1. Centrez le gabarit dans le vide où sera installée la cuisinière.
2. Placez les supports anti-basculement sur le gabarit et marquez l'emplacement des trous des vis sur le plancher et sur le mur (4 marques pour 4 vis).

1. Retirez les supports et les gabarits. Percez des trous de 1/8 po (3,0 mm) sur les marques. Voir les illustrations suivantes.

1. Fixez les supports anti-basculement sur le plancher à l'aide des vis.

1. Veuillez vérifier que le produit est stable en réglant les quatre pieds en bas en les tournant vers la gauche ou vers la droite et en les alignant avec le plan de travail.
2. Faites rentrer la cuisinière en place en vous assurant que le dispositif anti-basculement est engagé au pied arrière de celle-ci.

1. Après l'installation, attrapez prudemment l'arrière de la cuisinière pour vous assurer que le support anti-basculement retienne bien le pied arrière de la cuisinière.

Avertissement : risque de basculement

Un enfant ou un adulte peut faire basculer la cuisinière et trouver la mort. Raccordez le support anti-basculement à l'orifice anti-basculement à l'arrière de la cuisinière. Raccordez de nouveau le support anti-basculement si la cuisinière est déplacée. Le non-respect de ces instructions peut entraîner la mort ou des brûlures graves chez les enfants et chez les adultes.

Avertissement : risque de choc électrique !

- Soyez particulièrement prudent lorsque vous percez des trous dans un mur ou dans le sol. Il peut y avoir des câbles électriques dissimulés à l'arrière du mur ou sous le sol. - Identifiez les circuits électriques qui pourraient être affectés par l'installation du dispositif anti-basculement, puis mettez-les hors tension. Le non-respect de ces instructions peut provoquer un choc électrique ou toute autre blessure corporelle.

Avertissement

Risque d'électrocution ! Avant de débuter tout travail sur l'installation électrique, le courant électrique de l'appareil doit être coupé en effectuant des connexions de lignes.

Le non-respect de ces instructions peut entraîner des décès, un incendie ou un choc électrique.

Important :

L'installation électrique doit être conforme aux codes locaux et nationaux.

Important :

Cet appareil doit être correctement mis à la terre pour éviter tout risque d'électrocution. Notre compagnie n'est pas responsable des dommages causés lorsque vous utilisez l'appareil sans un réceptacle de mise à la terre.

Cet appareil doit être mis à la terre conformément aux codes locaux, ou s'il n'en existent pas, au Code national d'électricité ANSI/NFPA No. 70 de l'édition la plus récente du Code canadien de l'électricité. L'installation devrait être faite par un électricien certifié.

Avant d'effectuer l'entretien, couper l'alimentation électrique. Utilisez un conducteur de terre en cuivre de calibre 8 pour un fil aluminium de calibre 6. Reliez électriquement la cuisinière à la terre.

Le non-respect de ces instructions peut entraîner des décès, un incendie ou un choc électrique.

Avertissement

Un câble d'alimentation endommagé présente un risque d'électrocution, de court-circuit ou d'incendie ! Le câble d'alimentation ne doit pas être serré, plié ou pincé ou entrer en contact avec des pièces chaudes de l'appareil. Si le câble d'alimentation principal est endommagé, il doit être remplacé par un électricien agréé.

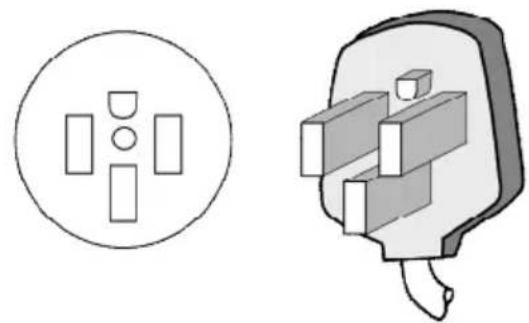

Assurez-vous que la connexion électrique et le câble électrique adéquat sont conformes à la première partie de la dernière édition du Code canadien de l'électricité, CSA C22.1 et à tous les codes et règlements locaux. Un fusible de 40 A de temporisation d'une minute ou un disjoncteur est recommandé.

L'appareil est équipé d'un cordon d'alimentation certifié CSA International destiné à être branché à une prise murale standard 14-50 R. Assurez-vous que la prise murale est proche de la cuisi-

nière lorsque cette dernière est à son emplacement définitif.

- N'utilisez pas de rallonge. - Pour aligner l'appareil avec le plan de travail, réglez les pieds en tournant la poignée droite ou gauche tel que requis.

Pour des produits munis d'un ventilateur de refroidissement

Le ventilateur de refroidissement refroidit l'armoire intégrée et la partie avant de l'appareil.

Important :

Le ventilateur fonctionne pendant environ 20-30 minutes après l'extinction du four.

1 Ventilateur de refroidissement 2 Panneau de commande 3 Porte

Conseils pour faire des économies d'énergie

Les informations suivantes vous permettront d'utiliser votre appareil de façon écologique et d'économiser ainsi de l'énergie :

• Utilisez des ustensiles de cuisine de couleur obscure et recouverts d'émail pour une meilleure transmission de chaleur.
• Lorsque vous cuisinez, faites un préchauffage si cela est conseillé dans le manuel d'utilisation ou dans la description de la recette.

- N'ouvrez pas la porte du four trop souvent pendant la cuisson.

- Essayez de faire cuire plusieurs plats simultanément dans le four lorsque vous le pouvez. Vous pouvez placer deux plats de cuisson sur l'étagère métallique.

- Décongelez les plats surgelés avant de les cuire.

- Vous pouvez économiser de l'énergie en éteignant votre four quelques minutes avant la fin du temps de cuisson (La porte du four ne devrait pas être ouverte).

- Utilisez des récipients ou des casseroles à couvercle. Sans couvercle, la consommation d'énergie peut être 4 fois plus importante.

- Sélectionnez le brûleur le mieux adapté à la taille du bas de la casserole utilisée. Sélectionnez toujours la casserole de dimension la plus appropriée pour vos plats. Les grandes casseroles consomment plus d'énergie.

- Prenez soin d'utiliser une base plate de casserole lorsque vous cuisinez sur des cuisinières électriques.

- Des casseroles avec un fond égal et épais fournissent une meilleure conduction thermique. Vous pouvez économiser jusqu'à 1/3 d'énergie.

- Les casseroles ou les poêles devraient correspondre à la taille des plaques. Le fond des casseroles ou des poêles ne devrait pas être plus petit que la plaque.

• Gardez le fond des plaques et des casseroles propres. La saleté réduira la transmission de chaleur entre la plaque et les fonds de la casserole.
• Lors des temps de cuisson plus longs, éteignez la plaque 5 à 10 minutes avant la fin du temps de cuisson. Lorsque vous utilisez la chaleur résiduelle, vous pouvez économiser jusqu'à 20 % d'électricité.

Ajustement du temps

Les symboles correspondants clignoteront sur l'écran pendant l'opération des réglages.

Appuyez sur les touches + pour régler l'heure après avoir branché le four pour la première fois.

Pour les modèles à commande tactile, touchez d'abord : puis utilisez / pour définir l'heure du jour.

Confirmez le réglage en appuyant sur le symbole Ⓤ et patientez pendant 4 secondes sans appuyer sur une touche pour confirmation.

1 Touche de réglage 2 Symbole de verrouillage des touches 3 Symbole Horloge 4 Symbole du volume de l'alarme 5 Symbole du mode Éco 6 Touche Plus 7 Touche Moins 8 Symbole du temps de cuisson de la tarte 9 Symbole de l'alarme 10 Symbole de fin du temps de cuisson 11 Symbole de temps de cuisson 12 Touche programme

Lorsque l'heure initiale n'est pas définie, l'horloge fonctionne à partir 12 h:00 et ⓣ le symbole s'affiche. L'icône disparaît lorsque l'heure est réglée.

Le réglage de l'heure actuelle est annulé en cas de coupure de courant. Vous devrez effectuer le réglage à nouveau.

Premier nettoyage de l'appareil

Pour le nettoyage et/ou l'entretien de l'appareil, déconnectez l'alimentation principale AC. Enlevez l'appareil avec précaution, le tirant vers l'extérieur. Si la cuisinière est lourde, manipulez-la avec précaution.

La surface peut être endommagée par certains détergents ou produits de nettoyage. N'utilisez pas de détergents agressifs, de poudre/crèmes de nettoyage ou d'objets tranchants pour le nettoyage. N'utilisez pas de produits de nettoyage fortement abrasifs ou de grattoirs métalliques pour nettoyer la porte vitrée du four, car ils peuvent rayer la surface, entraînant ainsi une cassure du verre.

1. Retirez tous les matériaux d'emballage.
2. Essuyez les surfaces de l'appareil à l'aide d'un chiffon humide ou d'une éponge et terminez avec un chiffon sec.

Important :

De la fumée et des odeurs peuvent se dégager pendant quelques heures au cours de la première utilisation. Il est tout à fait normal. Assurez-vous que la pièce est bien aérée pour évacuer toute odeur ou fumée. Évitez d'inhaler directement la fumée et l'odeur qui s'en dégagent.

Faites chauffer l'appareil pendant 30 minutes puis éteignez-le. De cette manière, tous les résidus de production ou les couches seront brûlés et évacués.

Avertissement

Les surfaces chaudes peuvent causer des brûlures !

L'appareil peut être très chaud pendant son utilisation. Ne touchez jamais les brûleurs, les sections internes du four, les éléments chauffants, etc. Gardez l'appareil hors de la portée des enfants.

Utilisez toujours des gants de protection thermiques lorsque vous placez des plats dans le four chaud ou lorsque vous les retirez.

Four électrique

1. Sortez toutes les plaques de cuisson et grilles du four.
2. Fermez la porte du four.
3. Sélectionnez Cuisson au four à l'aide du bouton de fonction.
4. Choisir la plus haute température à l'aide du bouton du thermostat; voir Comment utiliser le four électrique.
5. Chauffez environ 30 minutes.
6. Arrêt du four.

Gril

1. Sortez toutes les plaques de cuisson et étagères métalliques du four.
2. Fermez la porte du four.
3. Choisissez la plus haute puissance du gril.
4. Chauffez environ 30 minutes.
5. Arrêt du gril.

De la fumée et des odeurs peuvent se dégager pendant quelques heures au cours de la première utilisation. Il est tout à fait normal.

Assurez-vous que la pièce est bien aérée pour laisser échapper les odeurs et la fumée. Évitez d'inhaler directement la fumée et l'odeur qui s'en dégagent.

DANGER

Risque d'incendie dû à l'huile surchauffée !

Lorsque vous chauffez de l'huile, il faut y veiller.

Avertissement

Ne tentez jamais d'éteindre un incendie avec de l'eau ! Si de l'huile s'enflamme, couvrez immédiatement la casserole ou la poêle avec un couvercle. Éteignez le brûleur ou plaque s'il est conseillé de le faire et appelez le service d'incendie.

• Utilisez uniquement des casseroles ou des poêles à fond plat.
• Utilisez des casseroles suffisamment grandes pour contenir les aliments à cuire pour éviter des débordements qui résulteraient en un nettoyage inutile.
• Ne mettez pas de couvercles sur les brûleurs.
• Toujours placer les casseroles au centre des brûleurs. Lorsque vous transférez les casseroles d'un brûleur à un autre, vous devez toujours les soulever et non pas les glisser.
• Cet appareil est équipé d'une ou de plusieurs unités de surface de tailles différentes. Choisissez des ustensiles avec un fond plat assez large pour couvrir la surface de l'élément chauffant. L'utilisation d'ustensiles sous-dimensionnés expose une partie de l'élément chauffant au contact direct et peut provoquer l'inflammation des vêtements. Un contact approprié entre l'ustensile et l'élément chauffant améliore également l'efficacité.
• Ne laissez jamais les unités de surface en marche sans surveillance lorsqu'elles sont à une température élevée. L'ébullition produit de la fumée et des retombées de graisses susceptibles de s'enflammer.
• Assurez-vous que les cuvettes réfléchissantes ou les bols de récupération sont en place.

place. L'absence de ces casseroles ou bols durant la cuisson peut exposer le câblage ou les composants situés en-dessous aux dommages.

Avertissement

Ne laissez jamais les unités de surface en marche sans surveillance lorsqu'elles sont à une température élevée. L'ébullition produit de la fumée et des retombées de graisse susceptibles de s'enflammer.

- Assurez-vous que les cuvettes réfléchissantes ou les bols de récupération sont en place. L'absence de ces casseroles ou bols durant la cuisson peut exposer le câblage ou les composants situés en-dessous aux dommages.

Conseils concernant les plaques vitrocéramiques

• La surface vitrocéramique est résistante à la chaleur et insensible aux fortes fluctuations de température.
• N'utilisez pas la plaque en vitrocéramique pour garder les objets ou comme surface de coupe.

Avertissement

Évitez de cuire du popcorn dans des contenants pré-emballés en aluminium sur la surface de cuisson. Ils pourraient laisser des marques d'aluminium qui ne peuvent pas être nettoyées complètement.

• Utilisez des casseroles ou des poêles avec les fonds mis à la terre. Des bords tranchants éraflent la surface.
• Évitez d'utiliser des casseroles ou des poêles en aluminium. L'aluminium endommage la surface vitrocéramique.

Avertissement

Utilisez uniquement des ustensiles de cuisine vitrés. Seuls certains types en verre, en vitro-céramique, en céramique, en terre cuite ou en faïence sur des cuisinières haut de gamme sont appropriés pour éviter tout risque de fêlure lié aux brusques changements de températures.

- Ne cuisez pas les aliments directement sur la table de cuisson.

- Pour des aliments contenant du sucre sous toutes ses formes, nettoyez tous les débordements et restes dans les brefs délais. Laissez la surface de cuisson se refroidir un peu. Puis, en portant des mitaines, enlevez les débordements alors que la surface est encore chaude. Si du sucre se déverse et se refroidit, il peut coller sur la surface de cuisson et causer des piqûres et des marques indélébiles.

Avertissement

Utilisez des casseroles ou des poêles avec les fonds mis à la terre. Des bords tranchants peuvent rayer la surface.

Avertissement

Évitez de gratter la vitre de la table de cuisson avec des objets comme les couteaux, les objets tranchants, les bagues ou autres bijoux et les rivets des vêtements.

Avertissement

Si vous utilisez une éponge ou un tissu humide pour nettoyer les déversements sur une surface de cuisson chaude, faites attention afin d'éviter une brûlure de vapeur. Plusieurs produits de nettoyage peuvent produire des fumées toxiques lorsqu'ils sont utilisés sur une surface chaude. Les poignées des ustensiles devraient être tournées vers l'intérieur et non s'étendre sur les unités de surface adjacentes. Pour réduire les risques de brûlure, l'inflammation de substances inflammables et le déversement dus à un contact non-intentionnel avec l'ustensile, les poignées des ustensiles devraient être orientées vers l'intérieur et non étendues par-dessus les unités de surface adjacentes.

Les éclaboussures peuvent endommager la surface en céramique et provoquer un incendie.

Évitez d'utiliser des casseroles qui ont des fonds concaves ou convexes.

Utilisez des casseroles ou des poêles aux fonds lisses. Ils assurent un bon transfert de la chaleur. Si la casserole est trop petite, l'énergie est gaspillée.

Basculement de la casserole Assurez-vous que les poignées du plat ne collent pas sur les bords de l'appareil, pour éviter de le renverser par accident. Ainsi, il devient très difficile pour les enfants d'attraper les casseroles.

- Assurez-vous que les poignées des casseroles ne se renversent accidentellement et ne deviennent chaudes à cause des zones de chaleur adjacentes. Évitez d'utiliser des casseroles qui sont instables et qui peuvent se renverser facilement. Les casseroles qui sont trop lourdes pour être déplacées rapidement lorsqu'elles sont remplies peuvent aussi être dangereuses.

Avertissement

Ne gardez pas les objets d'intérêt pour les enfants dans les armoires situées au-dessus de la cuisinière ou à l'arrière de la cuisinière - les enfants qui montent sur l'appareil pour chercher ces objets pourraient se blesser grièvement.

Utilisation des brûleurs/plaques

1 Plaque de cuisson à circuit simple 6,3-7 pouces 2 Plaque de cuisson à circuit double 4,7-8,3 pouces 3 Plaque de cuisson à circuit simple 5,5-6,3 pouces 4 Plaque de cuisson à circuit simple 7-8 pouces. C'est une liste des diamètres de casseroles recommandés à utiliser sur les brûleurs correspondants.

DANGER:

Évitez de gratter ou d'érafler les portes vitrées, les surfaces de cuisson ou les panneaux de commande. Le faire pourrait briser le verre. Ne cuisinez pas sur une surface de cuisson brisée. Car cela entraînerait des chocs, un incendie ou des coupures.

Ne laissez aucun objet tomber sur la plaque. De petits objets (par exemple la salière) peuvent également endommager le brûleur/la plaque.

DANGER:

N'utilisez pas de plaques en vitrocéramique fissurées. L'eau peut pénétrer dans les fissures et causer un court-circuit.

DANGER:

Si la surface est endommagée de n'importe quelle façon (ex : fissures visibles), éteignez immédiatement l'appareil pour éviter tout risque de choc électrique.

Si la surface de cuisson se brise, des solutions de nettoyage et des éclaboussures pourraient y pénétrer et créer un risque de choc électrique. Contactez immédiatement un technicien qualifié.

Avertissement

Le brûleur/la plaque en vitrocéramique est équipé(e) d'un témoin de fonctionnement et d'un indicateur de chaleur résiduelle. L'indicateur de chaleur résiduelle indique la position de la plaque allumée et reste allumé après la mise hors tension de l'appareil. (Lorsque la température de la plaque descend en-dessous de la température ambiante, le voyant de l'indicateur s'éteint.)

Remarque :

Des plaques en vitrocéramique qui chauffent rapidement émettent une lumière brillante lorsqu'elles sont allumées. Évitez de fixer la lumière vive.

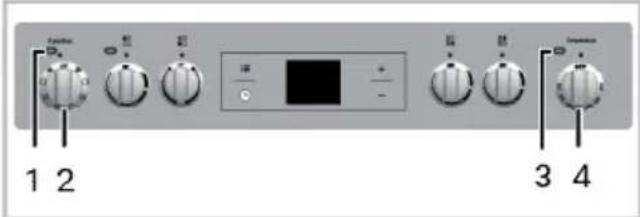

Allumer la plaque

Les boutons de contrôle du brûleur/de la plaque sont utilisés pour mettre en marche les plaques. Pour obtenir la puissance de cuisson désirée, tournez les boutons de contrôle du brûleur/de la plaque au niveau correspondant.

Niveau de cuisson	1 2 3
chauffage		bouillant, mijotant	cuisant, rôtissant

Éteindre la plaque

Tournez le bouton de contrôle de la plaque à la position Éteint (en haut).

Utilisation des plaques de cuisson extensibles

Les plaques de cuisson extensibles permettent de cuisiner avec des casseroles de différentes tailles sur la même plaque de cuisson.

Elles peuvent être utilisées de deux façons différentes :

1. Tournez le bouton concerné de la table de cuisson dans le sens inverse des aiguilles d'une montre .
2. Tournez le bouton concerné de la table de cuisson dans le sens des aiguilles pour faire fonctionner les deux segments de la plaque de cuisson extensibles.

Avertissement

Les surfaces chaudes peuvent causer des brûlures !

L'appareil peut être très chaud pendant son utilisation. Ne touchez jamais les brûleurs, les sections internes du four, les éléments chauffants, etc. Gardez l'appareil hors de la portée des enfants.

Utilisez toujours des gants de protection thermiques lorsque vous placez des plats dans le four chaud ou lorsque vous les retirez.

DANGER:

Faites attention lors de l'ouverture du four car de la vapeur peut s'en échapper.

La vapeur peut provoquer des brûlures sur vos mains, votre visage et/ou vos yeux.

Astuces pour la cuisson

• Utilisez des plats en métal anti-adhérent adaptés ou des ustensiles en aluminium ou des moules en silicone résistant à la chaleur.
• Utilisez l'espace de la plaque au mieux.
• Placez le moule de cuisson au milieu de l'étagère.
• Sélectionnez l'emplacement adapté avant d'allumer le four ou le gril. Ne changez pas la position de la grille lorsque le four chauffe.
• Placez toujours les grilles du four à la position souhaitée lorsque le four est froid. Si vous souhaitez manipuler les grilles lorsqu'elles sont chaudes, évitez que les supports pour plats n'entrent en contact avec les éléments chauffants.
• Gardez la porte du four fermée.

Astuces pour le rôti

• Une marinade de jus de citron et de poivre noir améliorera les performances de cuisson lors de la préparation d'un poulet, d'une dinde ou d'un gros morceau de viande.
• Les viandes avec des os mettent 15 à 30 minutes de plus pour cuire, comparées à un rôti de même taille sans os.
• Vous devez calculer 4 à 5 minutes de cuisson par centimètre de hauteur de viande.
• Laissez la viande reposer dans le four pendant environ 10 minutes après le temps de cuisson. Le jus se répartira sur l'ensemble de la viande et ne coulera pas à sa découpe.
• Le poisson doit être placé dans un plat résistant au feu sur la plaque au milieu ou au fond du four.

Astuces pour le rôti

Le gril est idéal pour la cuisson de la viande, du poisson et de la volaille. Il les rend dorés, sans trop les sécher. Les morceaux en lamelles, les brochettes de viande et les saucisses, mais également les légumes à forte teneur en liquide, à l'instar de la tomate et des oignons, sont particulièrement adaptés à cette cuisson.

• Répartissez les morceaux à rôtir sur la grille métallique.
• Si vous utilisez la grille métallique, placez une lèchefrite au fond du four pour recueillir les graisses.
• Ajoutez un peu d'eau dans la lèchefrite pour faciliter le nettoyage.

Important :

Ne laissez pas les aliments dans le four plus d'une heure avant ou après la cuisson.

Cela peut causer une intoxication alimentaire ou des maladies.

Avertissement

Ne couvrez jamais les fentes, les orifices ou conduits de la section inférieure du four ou une grille entière avec des matériaux tels que du papier aluminium. Cette action bloque la circulation d'air dans le four et peut causer une mort par asphyxie. Les bordures en papier aluminium peuvent également retenir la chaleur et causer un risque d'incendie.

Choisir la température et le mode de fonctionnement

1 Lampe de fonction 2 Bouton de fonction 3 Témoin lumineux du thermostat 4 Bouton du thermostat

Les modes de fonctionnement du four électrique sont choisis à l'aide du bouton de fonction. La température est ajustée à l'aide du bouton du thermostat.

Toutes les fonctions du four sont désactivées en tournant le bouton correspondant à la position éteinte (en haut).

1. Réglez le bouton du thermostat à la température désirée.
2. Ajustez le bouton de fonction au mode de fonctionnement requis.

Le four atteint la température ajustée et s'y maintient. Durant le chauffage, le voyant de température reste allumé.

Mise hors tension du four électrique

Tournez le bouton de fonction et le bouton du thermostat à la position éteinte (en haut).

Emplacements de la grille (pour des modèles avec étagère métallique)

Il est important de positionner correctement l'étagère métallique sur la grille latérale.

L'étagère métallique doit être placée entre les grilles latérales comme indiqué sur la figure.

Ne laissez pas la grille métallique sur la façade arrière du four. Poussez votre étagère métallique vers la section frontale de la grille et installez-la à l'aide de la porte afin d'obtenir une bonne performance de la grille.

Modes de fonctionnement

L'ordre des modes de fonctionnement indiqué ici peut dévier de la configuration de votre appareil.

Cuisson au four (bake)

Les éléments chauffants supérieurs et inférieurs sont activés. Les aliments sont chauffés à la fois du haut et du bas. Il est souhaitable, pour les gâteaux, les biscuits ou les gâteaux et casse-roles, de les mettre dans des moules de cuisson. Ne cuisez qu'avec une plaque.

Nettoyage à vapeur (steam clean)

Cette fonction est réservée au nettoyage à la vapeur. Seule la chaleur inférieure est activée. Elle convient également aux aliments nécessitant une coloration dorée.

Cuisson à convection (convect bake)

Le dessus et le dessous chauffent plus le ventilateur (dans le mur du fond). L'air chaud est distribué uniformément et rapidement partout dans le four par le ventilateur. Cuire avec seulement une tablette.

Décongélation (defrost)

Le four ne chauffe pas. Seulement le ventilateur et la lampe sont en opération. Convient pour la décongélation des aliments granulaires congelés à la température ambiante et de refroidissement des aliments cuits.

Friture à air (AirFry)

L'air tiède chauffé par le four arrière est également distribué dans le four rapidement grâce au ventilateur. Convient pour la cuisson de vos viandes sur différents niveaux de grille et le préchauffage n'est pas requis dans la plupart des cas. Convient pour la cuisson avec différentes grilles.

Le dessus et le dessous chauffent plus l'anneau de chauffage avec le ventilateur (dans le mur du fond). La nourriture sera cuite uniformément et rapidement partout. Cuire avec seulement une tablette.

Grillage (broil)

Le large (sous le toit du four) fonctionne. C'est idéal pour brunir des quantités plus significatives.

• Mettez de grosses ou de moyennes portions à la position correcte de la tablette sous le four à griller pour le brunissage.
• Ajustez la température au niveau maximal.
• Tournez l'aliment après la moitié du temps de brunissage.

L'effet de brunissage n'est pas aussi fort que le brunissage normal.

- Mettre de petites ou de moyennes portions à la position correcte de la tablette sous le four à griller pour le brunissage.

• Ajuster la température au niveau maximal.
• Tourner la nourriture après la moitié du temps de brunissage.

Utilisation de l'horloge du four

1 Touche de réglage 2 Symbole de verrouillage des touches 3 Symbole Horloge 4 Symbole du volume de l'alarme 5 Symbole du mode Éco 6 Touche Plus 7 Touche Moins 8 Symbole du temps de cuisson de la tarte 9 Symbole de l'alarme 10 Symbole de fin du temps de cuisson 11 Symbole de temps de cuisson 12 Touche programme

Le temps maximal qui peut être réglé pour la fin de la cuisson est de 5 heures et 59 minutes.

Le programme est annulé en cas de coupure de courant. Vous devez reprogrammer le four.

Lors des réglages, les symboles correspondants clignotent à l'écran. Patientez un moment avant l'activation des réglages.

Si aucun réglage de cuisson n'est effectué, alors il vous sera impossible de définir l'heure du jour.

Le temps restant s'affiche à l'écran lorsque la durée de cuisson est définie au début de la cuisson.

Vous pouvez régler votre four de sorte qu'il arrête de fonctionner à une heure précise. Pour ce faire, il vous suffit de définir la durée de la cuisson sur le minuteur.

1. Sélectionnez la fonction de cuisson.
2. Appuyez sur jusqu'à ce que le symbole de la durée de la cuisson s'affiche à l'écran.
3. Définissez la durée de la cuisson avec la touche +.

Une fois que la durée de la cuisson est réglée, le symbole | et l'intervalle de temps s'afficheront en continu.

1. Placez le récipient dans le four et réglez la température à l'aide du bouton de température. Une fois la température définie, la cuisson commence.

La durée de cuisson commence le décompte à l'écran une fois le processus de cuisson lancé et toutes les parties du symbole du minuteur s'allument. La durée de cuisson définie est divisée en 4 parties égales et lorsqu'une partie s'achève, le symbole correspondant s'éteint. Ainsi, vous pouvez facilement comprendre le rapport entre la durée de cuisson restante et la durée totale de cuisson.

Réglage de la fin de cuisson à une heure ultérieure :

Une fois la durée de cuisson définie sur le minuteur, vous pouvez régler l'heure de fin de cuisson à une heure ultérieure.

1. Sélectionnez la fonction de cuisson.
2. Appuyez sur jusqu'à ce que le symbole de la durée de la cuisson s'affiche à l'écran.
3. est réglée, le symbole l'affichera en continu à l'écran.
4. Appuyez sur jusqu'à ce que le symbole de la durée de la cuisson s'affiche à l'écran.
5. Appuyez sur les touches + pour régler l'heure d'arrêt de la cuisson.

Une fois que la durée de la cuisson est réglée, le symbole, et le symbole et intervalle de temps s'afficheront en continu. Une fois la cuisson lancée, le symbole disparaît de l'écran.

1. Placez le récipient dans le four et réglez la température à l'aide du bouton de température. Une fois la température définie, la cuisson commence.

Le minuteur du four calcule l'heure de début de cuisson en déduisant la durée de la cuisson à partir de la fin du temps de cuisson défini. Le mode de fonctionnement sélectionné est activé une fois l'heure de début de cuisson définie et le four chauffé à la température sélectionnée. Le four conserve cette température jusqu'à la fin de la durée de la cuisson.

La durée de cuisson commence le décompte à l'écran une fois le processus de cuisson lancé et toutes les parties du symbole du minuteur s'allument. La durée de cuisson définie est divisée en 4 parties égales et lorsqu'une partie s'achève, le symbole correspondant s'éteint. Ainsi, vous pouvez facilement comprendre le rapport entre la durée de cuisson restante et la durée totale de cuisson.

1. Après la fin du processus de cuisson, la fonction « Fin » apparaît à l'écran et l'alarme retentit.
2. Le signal de l'alarme retentit pendant 2 minutes. Appuyez sur n'importe quelle touche pour arrêter l'alarme. L'alarme s'éteint et l'heure actuelle s'affiche à l'écran.

Lorsque vous appuyez sur un bouton une fois l'alarme arrêtée, le four recommence à fonctionner. Placez le bouton de la température et le bouton de fonction sur « 0 » (off (arrêt)) pour éteindre le four afin d'éviter qu'il se remette en marche une fois l'alarme arrêtée.

Activation du verrouillage des touches Vous pouvez empêcher l'utilisation du four en activant la fonction de verrouillage des touches.

1. Appuyez sur jusqu'à ce que le symbole s'affiche à l'écran.

La fonction « ARRÊT » s'affiche alors à l'écran. 2. Appuyez sur pour activer le verrouillage de la touche. » Une fois le verrouillage de touches activé, la fonction « Marche » s'affiche à l'écran et le symbole reste allumé.

Les touches du four ne sont pas opérationnelles lorsque la fonction de verrouillage des touches est activée. Le verrouillage des touches ne s'annulera pas en cas de coupure d'électricité.

Tou désactivation du verrouillage des touches

1. Appuyez sur : jusqu'à ce que le symbole s'affiche à l'écran.

La fonction « Marche » s'affiche à l'écran. 2. Désactivez le verrouillage de touches en appuyant sur la touche. La fonction « ARRÊT » s'affiche après la désactivation du verrouillage des touches.

Vous pouvez utiliser le minuteur de l'appareil pour tout type d'avertissement ou rappel en dehors du programme de cuisson.

L'alarme n'a aucune influence sur les fonctions du four. Elle sert uniquement d'avertissement. Elle est utile, par exemple, lorsque vous souhaitez retourner les aliments contenus dans le four après un certain temps. Le minuteur émet un signal sonore à la fin du temps défini.

1. Appuyez sur jusqu'à ce que le symbole s'affiche à l'écran.

L'heure d'alarme maximum de cuisson est de 23 heures et 59 minutes.

1. Réglez l'heure de l'alarme en appuyant sur les touches +.

Assurez-vous que les touches de fonction relatives au son du signal, à l'heure du jour, à la luminosité de l'écran et à la température sont réglées à la position 0 (OFF (ARRÊT)).

Le symbole △ reste allumé et la durée de l'alarme s'affiche à l'écran une fois la durée d'alarme définie. 3. À la fin de la durée d'alarme, le symbole clignote et le signal de l'alarme retentit.

Désactivation de l'alarme

1. Le signal de l'alarme retentit pendant 2 minutes. Appuyez sur n'importe quelle touche pour l'arrêter. » L'alarme s'éteint et l'heure actuelle s'affiche à l'écran.

Annulation de l'alarme :

1. Appuyez sur jusqu'à ce que le symbole s'affiche à l'écran afin d'annuler l'alarme.
2. Appuyez sur la touche et maintenez-la jusqu'à ce que « 00:00 » s'affiche.

La durée de l'alarme s'affiche. Lorsque la durée de l'alarme et la durée de cuisson sont définies simultanément, la durée la plus courte s'affiche à l'écran.

Réglage du volume de l'alarme

1. Appuyez sur : jusqu'à ce que le symbole s'affiche à l'écran.
2. Sélectionnez le volume souhaité à l'aide des touches +.
3. La tonalité que vous avez définie s'activera après un court instant.

Le volume d'alarme sélectionné s'affiche alors comme « b-01 », « b-02 » ou « b-03 » à l'écran.

Modification de l'heure du jour

Pour modifier l'heure réglée précédemment :

1. Appuyez sur : jusqu'à ce que le symbole s'affiche à l'écran.
2. Définissez l'heure du jour en appuyant sur les touches +/.
3. Le temps que vous avez défini s'activera après un court instant.

Mode « économie

Vous pouvez économiser de l'énergie en ce mode tout en cuisinant en définissant le temps de cuisson dans le four.

Ce mode termine la cuisine à l'aide de la température interne du four en éteignant les résistances avant la fin du temps de cuisson.

1. Appuyez sur la touche : jusqu'à ce que le symbole « éco » apparaisse à l'écran. » La fonction « ARRÊT » s'affiche alors à l'écran.
2. Activez le mode « économie » en appuyant sur la touche +

Une fois le mode économique activé, « Marche » s'affiche à l'écran et le symbole d'économie reste allumé.

Désactivation du mode « économie

1. Appuyez sur la touche : jusqu'à ce que le symbole « éco » apparaisse à l'écran. La fonction « Marche » s'affiche à l'écran.
2. Désactivez le mode « économie » en appuyant sur la touche ■. « ARRÊT » s'affiche une fois que le mode économique est désactivé.

Réglage de la luminosité de l'écran

1. Appuyez sur la touche : jusqu'à ce que d-01 ou d-02 ou encore d-03 s'affiche à l'écran pour la luminosité de l'afficheur.
2. Réglez la luminosité désirée en appuyant sur les touches +. Le temps que vous avez défini s'activera après un court instant.

Tableau des temps de cuisson

i	Le 1er niveau du four est l'emplacement du châssis du bas.
i	Capacité de charge maximale de la plaque de four : 4 kg (8,8 lb).

Cuisson au four et rôtisserie

i	Les durées indiquées dans ce tableau ne sont présentées qu'à titre indicatif. Elles peuvent varier selon la température, l'épaisseur et le type d'aliments, ainsi que vos préférences de cuisson.

Nourriture	Numéro de niveau de cuisson	Operating Mode (see p.21)	Position de la grille	Température (°F)	Temps de cuisson (min.) (environ)
Gâteau sur une plaque*	Niveau Un		4 350 25... 80
Gâteau dans un moule*	Niveau Un		2 355 40 ... 50
Gâteau dans du papier*	Niveau Un		3 350 25 ... 30
Niveau 2			1 - 5 350 30 ... 40
Niveau 3			1 - 3 - 5 360 45 ... 55
Gâteau éponge*	Niveau Un		3 390 5 ... 10
Niveau 2			1 - 5 350 20 ... 30
Biscuits*	Niveau Un		3 350 25 ... 30
Niveau 2			1 - 5 350 ... 375 30 ... 40
Niveau 3			1 - 3 - 5 350 35 ... 45
Pâte à patisserie*	Niveau Un		2 390 30 ... 40
Niveau 2			1 - 5 390 45 ... 55
Niveau 3			1 - 3 - 5 390 55 ... 65
Patisserie savoureuse remplie*	Niveau Un		2 390 25 ... 35
Niveau 2			1 - 5 390 35 ... 45
Niveau 3			1 - 3 - 5 375 45 ... 55
Levain*	Niveau Un		2 390 35 ... 45
Niveau 2			1 - 3 375 35 ... 45
Lasagne*	Niveau Un		2 - 3 390 30 ... 40
Pizza* Niveau Un			2 390... 430 15 ... 20
Bifteck (entier) / Rôti Niveau Un			3 25 min. max, après 355 ... 375	100 ... 120
Cuisseau d,agneau (casserole)	Niveau Un		3 25 min. max, après 355 ... 375	70 ... 90
Poulet rôti	Niveau Un		3 15 min. max, après 355 ... 375	55 ... 65
Niveau Un			2 15 min. max, après 355 ... 375	55 ... 65
Dinde (5.5 kg)	Niveau Un		2 25 min. max, après 355 ... 375	150 ... 210
Niveau Un			2 25 min. max, après 355 ... 375	150 ... 210
Poisson	Niveau Un		2 390 20 ... 30
	Niveau Un		3 390 20 ... 30
Lorsque vous cuisinez avec deux tablettes en même temps, placer la tablette la plus profonde et la tablette peu profonde sur l'étagère plua basse.* Il est suggéré d'effectuer un pré-chauffage de tous les aliments.

Pour une cuisson nécessitant un préchauffage, préchauffez au début de la cuisson jusqu'à ce que le témoin du thermostat s'éteigne

Conseils pour faire des gâteaux

• Si le gâteau est trop sec, augmentez la température de 50° F (10° C) et réduisez le temps de cuisson.
• Si le gâteau est trop mouillé, utilisez moins de liquide ou baissez la température de 50° F (10° C).
• Si le gâteau est trop foncé sur le dessus, placez-le au niveau inférieur, baissez la température et augmentez le temps de cuisson.
• Utilisez moins de liquide, baissez la température, et augmentez le temps de cuisson si l'aliment est bien cuit à l'intérieur mais collant à l'extérieur.

Conseils pour la pâtisserie

• Si la pâte est trop sèche, augmentez la température de 50 °F (10° C) et réduisez le temps de cuisson. Humidifiez les couches de pâte avec une sauce faite de lait, d'huile, d'œuf et de yaourt.
• Si la pâtisserie met trop de temps pour cuire, faites attention à ce que l'épaisseur de la pâtisserie que vous avez préparée ne dépasse pas la profondeur de la plaque.
• Si la partie supérieure de la pâtisserie dore mais que la partie inférieure n'est pas cuite, vérifiez que vous n'avez pas utilisé trop de sauce pour le bas de la pâtisserie. Essayez de répandre la sauce équitablement sur les couches de pâte et le haut de la pâtisserie afin de les dorer au même niveau.

Faites cuire la pâte conformément au mode et à la température indiqués dans le tableau de cuisson. Si le fond de la pâtisserie n'est pas encore assez cuit, placez-la désormais sur une grille plus basse.

Conseils pour la cuisson des légumes

- Si le plat de légumes ne contient plus de jus et devient trop sec, cuisez-les dans une

casserole avec un couvercle au lieu d'une plaque. Des ustensiles fermés conservent le jus de la cuisson.

- Faites bouillir les légumes au préalable ou préparez-les comme des conserves et mettez-les dans le four.

Utilisation du gril

Avant d'utiliser le four, réglez l'horloge. Si l'horloge n'est pas réglée, le four principal ne fonctionnera pas.

Avertissement

Les surfaces chaudes peuvent causer des brûlures ! Tenez les enfants à l'écart de l'appareil. Fermez la porte du four pendant les grillades.

Mise en marche du gril

1. Réglez le bouton de fonction sur le symbole du gril.
2. Ajuster la température de brunissage.
3. Préchauffez le four pendant environ 5 minutes, si nécessaire.

La lampe du thermostat est allumée.

Arrêt du gril

1. Tournez la molette de fonctions et celle de la température sur la position arrêt (supérieure).

Aliments	Emplacement de la grille	Temps de grillage (envi-ron)
Poisson 4...5		20...25 min. #
Émincé de poulet	4...5 25...35 min.
Longes d'agneau	4...5 20...25 min.
Rôti de bœuf	4...5	25...30 min. #
Longes de veau	4...5	25...30 min. #
Pain grillé 4	1...2 min.
# # en fonction de l'épaisseur

Généralités

Le nettoyage de l'appareil à intervalles réguliers prolonge sa durée de vie et réduit les éventuels risques.

DANGER:

Débranchez l'appareil de la prise secteur avant de commencer le nettoyage et l'entretien. Il présente un risque d'électrocution !

DANGER:

Laissez l'appareil refroidir avant de le nettoyer. Les surfaces chaudes peuvent causer des brûlures !

• Nettoyez soigneusement l'appareil après chaque utilisation. Il vous sera ainsi possible d'enlever plus facilement les éventuels résidus d'aliments, évitant ainsi qu'ils ne brûlent lors de l'utilisation ultérieure.
• Aucun produit particulier de nettoyage n'est nécessaire pour nettoyer l'appareil. Utilisez de l'eau tiède avec du liquide de nettoyage, un tissu doux ou une éponge pour nettoyer l'appareil et essuyez-le à l'aide d'un tissu sec.
• N'utilisez aucun matériel de nettoyage abrasif!
• N'utilisez pas de détergents contenant de l'acide ou du chlore pour nettoyer les surfaces en acier ou en inox et la poignée. Utilisez un linge doux avec un détergent liquide (non abrasif) pour essuyer ces pièces, en faisant attention d'essuyer dans un seul sens.

La surface pourrait être endommagée par certains détergents ou produits de nettoyage.

N'utilisez pas de détergents agressifs, de poudre/crèmes de nettoyage ou d'objets tranchants pour le nettoyage. N'utilisez pas de produits de nettoyage fortement abrasifs ou de grattoirs métalliques pour nettoyer la porte vitrée du four, car ils peuvent rayer la surface, entraînant ainsi une cassure du verre.

N'utilisez pas de nettoyeurs à vapeur pour le nettoyage de l'appareil, car ceux-ci présentent un risque de choc électrique.

Tables de cuisson céramique

Rincez toujours soigneusement à l'aide d'un chiffon propre plongé dans l'eau claire, car les résidus pourraient abîmer la surface vitrocéramique à la prochaine utilisation de la table de cuisson.

Ne grattez en aucun cas les croûtes avec des couteaux à dents de scie, de la laine d'acier ou d'autres objets semblables.

Enlevez les taches de calcium (tache jaune) avec de petites quantités d'agent détartrant tel que du Durgol, du vinaigre ou du jus de citron.

Ne laissez pas le vinaigre, le café, le lait, l'eau salée, le jus de citron ou de tomate entrer en contact avec les parties émaillées (à savoir l'intérieur du four).

Appliquez-y un agent à l'aide d'une éponge et, en cas d'un encrassement plus significatif, laissez-le agir un peu plus longtemps. Par la suite, lavez le brûleur/la plaque avec de l'eau.

Avertissement :

Grattez immédiatement les restes d'aliments à base de sucre comme la crème anglaise et le sirop sans attendre le refroidissement de la surface. Sinon, le brûleur/la plaque peuvent être définitivement endommagés.

Nettoyage du panneau de commande

Nettoyez le panneau de commande et les boutons avec un linge humide et asséchez.

Important :

Dommage au panneau de commande ! Ne démontez pas les boutons de commande pour nettoyer le panneau de commande.

Nettoyage du four

Aucun produit de nettoyage des fours ou autre agent nettoyant particulier ne sont requis pour nettoyer le four. Il est recommandé d'essuyer le four à l'aide d'un tissu humide tant qu'il est encore chaud.

Ne permettez pas que les graisses ou huiles s'accumulent au fond du four, ou dans les accessoires du four.

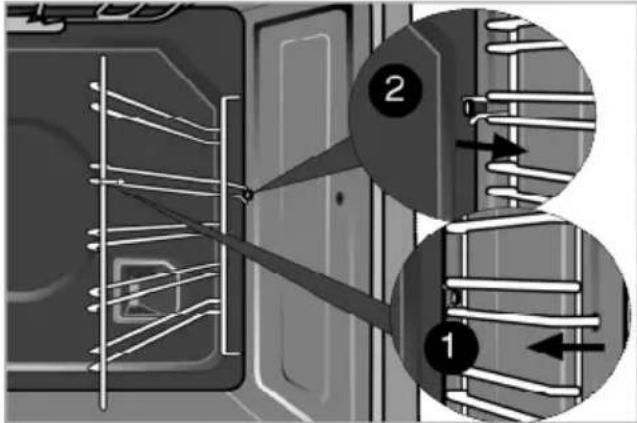

Pour nettoyer la paroi latérale

1. Enlevez la section frontale de la grille de côté en la tirant dans la direction opposée de la paroi latérale.
2. Enlevez la grille de côté complètement en la tirant vers vous.

Nettoyage de la porte du four

Utilisez de l'eau tiède avec du détergent, un tissu doux ou une éponge pour nettoyer la porte du four et essuyez l'appareil à l'aide d'un tissu sec.

N'utilisez pas de détergents abrasifs ou de grattoirs métalliques durs pour nettoyer la porte du four. Ils peuvent rayer la surface et endommager la vitre.

Nettoyage à vapeur

Cela permet de nettoyer facilement la saleté (qui ne reste pas longtemps) qui est ramollie par la vapeur à l'intérieur du four et par les gouttelettes d'eau condensées dans les surfaces internes du four.

1. Retirez tous les accessoires à l'intérieur du four.
2. Ajoutez 2 tasses d'eau dans le plateau (cet accessoire pourrait ne pas être inclus avec votre produit) et placez-le sur la 2e grille du four.

N'utilisez pas de l'eau distillée ou filtrée. Utilisez uniquement des eaux prêtes à l'emploi. N'utilisez pas de solutions inflammables, alcoolisées ou de particules solides à la place de l'eau.

1. Réglez le four sur le mode de fonctionnement "Nettoyage Vapeur" et faites-le fonctionner à 212 °F pendant 25 minutes.

Ouvrez immédiatement la porte et essuyez l'intérieur du four avec une éponge ou un chiffon humide. De la vapeur sera libérée lors de l'ouverture de la porte. Cela peut présenter un risque de brûlures. Faites attention lorsque vous ouvrez la porte.

Pour les saletés tenaces, nettoyez le produit à l'aide d'un détergent pour lave-vaisselle, d'eau chaude et d'un chiffon doux ou d'une éponge, puis séchez-le avec un chiffon sec.

Dans la fonction de nettoyage à la vapeur, il est prévu que l'eau ajoutée s'évapore et se condense à l'intérieur du four et de la porte du four afin de ramollir la saleté légère formée dans votre four. La condensation formée sur la porte du four peut s'égoutter lorsque la porte du four est ouverte. Dès que vous ouvrez la porte du four, essuyez la condensation.

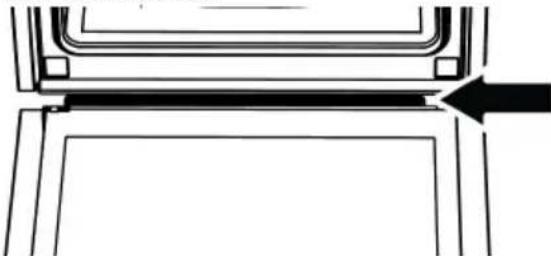

Après la condensation à l'intérieur du four, une flaque ou de l'humidité peut se produire dans le canal de la piscine sous le four. Essuyez ce canal de piscine avec un chiffon humide après utilisation et séchez-le.

Retrait de la porte du four.

1. Ouvrez la porte avant du four (1).
2. Ouvrez les clips dans le logement de la charnière (2) sur les côtés droit et gauche de la porte frontale en les appuyant comme indiqué sur la figure.

1 Porte avant 2 Charnière 3 Four

1. Poussez la porte frontale à moitié.
2. Enlevez la porte frontale en la tirant vers le haut pour la libérer des charnières droites et gauches.

Les étapes effectuées pendant le processus de retrait doivent être suivies dans l'ordre inverse pour installer la porte. N'oubliez pas de fermer les clips au logement à charnière lors de la réinstallation de la porte.

Remplacement de l'ampoule du four avertissements généraux

• Pour éviter tout risque de choc électrique avant de remplacer la lampe du four, débranchez le produit et attendez que le four refroidisse. Les surfaces chaudes peuvent causer des brûlures !
• Ce four est alimenté par une lampe à incandescence de moins de 40 W, de moins de 60 mm de hauteur, de moins de 30 mm de diamètre, ou une lampe halogène à douilles G9 de moins de 60 W. Les lampes sont adaptées pour fonctionner à des températures supérieures à 572 °F. Les lampes

de four sont disponibles auprès des services autorisés ou des techniciens agréés. Ce produit contient une lampe de classe énergétique G.

• La position de la lampe peut différer de celle indiquée sur la figure.
• La lampe utilisée dans ce produit ne convient pas à l'éclairage des pièces de la maison. Le but de cette lampe est d'aider l'utilisateur à voir les produits alimentaires.
• Les lampes utilisées dans ce produit doivent résister à des conditions physiques extrêmes telles que des températures supérieures à 122 °F.
• Pour prolonger la durée de vie de l'ampoule, évitez de la manipuler à mains nues. Portez des gants en tissu.

Si votre four est équipé d'une lampe ronde,

1. Déconnectez le produit de l'électricité.
2. Retirez le couvercle en verre en le tournant dans le sens inverse des aiguilles d'une montre.

1. Si votre lampe de four est de type (A) illustré dans la figure ci-dessous, faites pivoter la lampe de four comme indiqué dans la figure et remplacez-la par une neuve. S'il s'agit d'un modèle de type (B), retirez-le comme indiqué sur la figure et remplacez-le par un nouveau.

1. Remettez en place le couvercle en verre.

Aperçu

1 Plaques de céramique 2 Étagère métallique 3 Poignée 4 Porte avant 5 Partie inférieure

6 Pied 7 Positions des grilles 8 Panneau de commande 9 Surface de vitrocéramique

1 Lampe de fonction 2 Bouton de fonction 3 Témoin lumineux de la plaque de cuisson 4 Plaque de cuisson à circuit simple Arrière gauche 5 Plaque de cuisson à circuit simple Avant gauche

6 Minuterie digitale 7 Plaque de cuisson à circuit simple Avant droite 8 Plaque de cuisson à circuit simple Arrière droite 9 Témoin lumineux du thermostat 10 Bouton du thermostat

Spécifications techniques

GÉNÉRALITÉS
Dimensions extérieures ( hau-teur/largeur/profondeur )	35 7/16 x 23 5/8 x 23 5/8 pouces
Tension/fréquence 120/240 V ~ 60 Hz	120/208 V ~ 60 Hz
Puissance électrique totale 9.6 kW (120/240 V ~ 60 Hz)7.2 kW (120/208 V ~ 60 Hz)
Protection des fusibles min. 40 A
Type / section de câble DTR 4x10 AWG
Longueur de câble	6 pieds max.
Brûleurs
Arrière gauche	Plaque de cuisson à circuit simple
Dimension	6,3 pouces
Puissance	1500 W
Avant gauche	Plaque de cuisson à circuit double
Dimension	4,7 - 8,3 pouces
Puissance	750 2200 W
Avant droite	Plaque de cuisson à circuit simple
Dimension	5,5 pouces
Puissance 1200 W
Arrière droit	Plaque de cuisson à circuit simple
Dimension	7 pouces
Puissance	1800 W
FOUR/GRIL
Four principal	Four classique
Ampoule interne	15-25 W
Consommation électrique du gril	2,2 kW

Les spécifications techniques peuvent être modifiées sans avis préalable afin d'améliorer la qualité de l'appareil.

Les illustrations contenues dans ce manuel sont schématiques et peuvent ne pas correspondre exactement à votre produit.

Les valeurs mentionnées sur les étiquettes de l'appareil ou dans la documentation qui l'accompagnent sont obtenues dans des conditions de laboratoire conformément aux normes correspondantes. En fonction des conditions de fonctionnement et de l'environnement de l'appareil, ces valeurs peuvent varier.

Contenu de l'emballage

Les accessoires fournis peuvent varier en fonction du modèle du produit. Les accessoires décrits dans le manuel d'utilisation peuvent être inexistants dans votre appareil.

1. Manuel d'utilisation
2. Étagère métallique

Utilisée pour les rôtis et pour les aliments à cuire ou à rôtir, ou pour les ragoûts, elle se place sur la grille souhaitée.

1. Positionnement adéquat de l'étagère métallique sur les clayettes coulissantes. Il est important de positionner le gril et/ou la lèchefrite sur les étagères métalliques correctement. Glissez le gril ou la lèchefrite complètement entre les 2 rails et assurez-vous que c'est stable avant de déposer des plats dessus (veuillez vous référer à la figure suivante).

Si vous utilisez un îlot de cuisine, retirez la protection en plastique ( si fournie ) de la charnière arrière de la plaque du brûleur. Gardez cette protection en plastique pour une utilisation future.

Retirez l'ensemble de l'îlot de cuisine de l'emballage en veillant à retenir les deux écrous et boulons nécessaires à la fixation de l'îlot de cuisine du produit. Retirez le film de protection (Si fourni) de l'îlot de cuisine avant le montage. Positionnez le montage arrière de l'îlot de cuisine comme indiqué. Conservez bien le montage de l'îlot de cuisine de l'appareil avec ses écrous. Évitez de trop serrer pour éviter tout endommagement du produit ou de l'îlot de cuisine.

Le four produit de la vapeur lorsqu'il est en marche

- Il est normal que de la vapeur s'échappe pendant le fonctionnement. >>> Ce n'est pas un défaut.

Le four émet des bruits métalliques lors des phases de chauffage et de refroidissement.

- Lorsque les pièces métalliques sont chauffées, elles peuvent se détendre et émettre ces bruits. >>> Cela ne constitue pas un défaut de fonctionnement.

L'appareil ne fonctionne pas.

• Le fusible d'alimentation est défectueux ou grillé. >>> Vérifiez les fusibles dans la boîte de fusibles. Remplacez ou réactivez-les le cas échéant. • L'appareil n'est pas relié à la prise de mise à la terre. >>> Vérifiez le branchement de la prise.

La lumière du four ne s'allume pas.

• L'ampoule du four est défectueuse. >>> Remplacez l'ampoule du four. - L'alimentation est coupée. >>> Vérifiez s'il y a du courant. Vérifiez les fusibles dans la boîte prévue à cet effet. Remplacez ou réarmez-les le cas échéant.

Le four ne chauffe pas.

• La fonction et/ou la température ne sont pas réglées. >>> Réglez la fonction et la température à l'aide des touches/boutons de fonction et/ou de température.
• Sur les modèles équipés d'un minuteur, le minuteur n'est pas réglé. >>> Réglez le minuteur. ( Sur les produits avec four à micro-ondes, le minuteur ne contrôle que le micro-ondes. )
• L'alimentation est coupée. >>> Vérifiez s'il y a du courant. Vérifiez les fusibles dans la boîte prévue à cet effet. Remplacez ou réarmez-les le cas échéant.

L'écran de l'horloge clignote ou le symbole de l'horloge est allumé

- Une coupure de courant est survenue. >>> Réglez l'heure / Éteignez l'appareil, puis rallumez-le.

Contactez le technicien ou le centre de maintenance agréé qui vous a vendu l'appareil si vous n'avez pas pu résoudre le problème après avoir suivi les instructions de ce chapitre. N'essayez jamais de réparer un appareil défectueux vous-même.

9 Déclaration de garantie pour les cuisinières électriques et à gaz whirlpool

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D'ACHAT EST OBLIGATOIRE POUR OBTENIR L'APPLICATION DE LA GARANTIE.

Lorsque vous appelez le centre eXperience à la clientèle, veuillez garder à disposition les renseignements suivants :

• Nom, adresse et numéro de téléphone
• Numéros de modèle et de série
• Une description claire et détaillée du problème rencontré
• Une preuve d'achat incluant le nom et l'adresse du marchand ou du détaillant

Garantie limitée sur le gros appareil ménager

Avant de communiquer avec nous pour effectuer un entretien, certains problèmes peuvent être réglés sans notre aide. Veuillez visiter la section « Dépannage » au https://www.whirlpool.com/owners pour obtenir de l'aide avec le dépannage. Au Canada, visiter le https://www.whirlpool.ca/owners.

Comment effectuer une réclamation

Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés Whirlpool. Pour un entretien, communiquez avec le service à la clientèle eXperience de Whirlpool. Aux États-Unis, composez le 1-866-698-2538. Au Canada, composez le 1-800-807-6777. Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE EST LA RÉPARATION DU PRODUIT COMME PRÉVU PAR LA PRÉSENTE. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté.

UN (1) AN À PARTIR DE LA DATE DE LIVRAISON DE L'ACHAT D'ORIGINE (PIÈCES ET MAIN-D'ŒUVRE INCLUDES): La marque Whirlpool de Whirlpool Corporation ou Whirlpool Canada, LP (ci-après désignée « Whirlpool ») décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces de remplacement spécifiées par l'usine et de la main-d'œuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. S'il est remplacé, votre appareil restera sous garantie pour la durée restant à courir de la période de garantie sur le produit d'origine.

DE LA DEUXIÈME (2) ANNÉE À LA CINQUIÈME (5) ANNÉE À PARTIR DE LA DATE D'ACHAT (CERTAINS COMPOSANTS ET LA MAIN-D'ŒUVRE INCLUS). Whirlpool paiera pour les pièces de rechange spécifiées par l'usine concernant les composants suivants pour corriger les défauts non esthétiques de matériau ou de fabrication de ces pièces qui empêchent le gros appareil de fonctionner et qui étaient déjà présents lorsque ce gros appareil ménager a été acheté :

Réfrigérateur avec congélateur en bas et porte à double battant	Réfrigérateur côte à côte
Système de réfrigération scellé (y compris le compresseur, l'évaporateur, le condenseur, le séchoir et les conduits de connexion)

Consulter la page suivante pour savoir ce qui n'est pas couvert par cette garantie limitée.

Ce qui n'est PAS couvert

1. Usage commercial, non résidentiel ou par plusieurs familles, ou non-respect des instructions et manuels qui accompagnent le produit
2. Visite d'instruction à domicile pour montrer à l'utilisateur comment utiliser l'appareil
3. Réparation pour rectifier un mauvais entretien, une installation non conforme aux codes d'électricité ou de plomberie, ou la rectification de l'installation électrique ou de la plomberie du domicile.
4. Pièces consommables (p. ex : ampoules, piles, filtres à air ou à eau, solutions de conservation, etc.).
5. Défauts ou dommages résultats d'un accident, d'une mauvaise utilisation, d'un abus, d'une altération, d'un feu, d'une inondation, d'une catastrophe naturelle, d'une mauvaise installation.
6. Dommages, défectuosités ou réparations causés par une personne d'entretien non autorisée ou l'utilisation de pièces qui ne sont pas d'origine ou d'un tiers ; cependant, l'utilisation de fournisseurs de services non autorisés ou de pièces qui ne sont pas d'origine ou de tiers n'annulera pas la garantie.
7. Défauts d'apparence (p. ex., les éraflures, traces de choc, fissures ou tout autre dommage) subis par le fini de l'appareil ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à Whirlpool dans les 30 jours suivant la date de livraison.
8. Décoloration, rouille ou oxydation des surfaces résultant d'environnements caustiques ou corrosifs (p. ex., des concentrations élevées de sel, un haut degré d'humidité ou une exposition à des produits chimiques).
9. Enlèvement ou livraison du produit. Ce produit est conçu pour être réparé au domicile (sauf pour le four à micro-ondes qui doit être emballé et expédié à une entreprise d'entretien désignée par Whirlpool, aux frais du client).
10. Frais de déplacement et de transport pour le dépannage/la réparation dans une région éloignée où une compagnie de service Whirlpool autorisée n'est pas disponible.
11. La réparation, le retrait ou la réinstallation d'appareils inaccessibles ou de dispositifs préinstallés (c.-à-d : garnitures, panneaux décoratifs, plancher, meubles, îlots de cuisine, plans de travail, panneaux de gypse) qui entravent le dépannage, le retrait ou le remplacement du produit.
12. Appareils dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou ne peuvent pas être facilement identifiés.
13. Conversion de votre produit du gaz naturel au gaz propane ou inversement, ou inversion des portes de l'appareil.
14. Dommages fortuits ou indirects (p. ex., la perte de nourriture ou de médicaments) résultant du bris de l'appareil.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites

Les garanties implicites, y compris les garanties implicites de qualité marchande ou d'aptitude à un usage particulier, sont limitées à dix ans ou à la plus courte période autorisée par la loi. Certains États et certaines provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas.

Façon dont les LOIS des états s'appliquent

Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir d'autres droits qui peuvent varier d'un État à l'autre ou d'une province à l'autre. Certaines provinces et certains états, comme la Californie, ne permettent pas de limitation sur la date de début de la couverture de la garantie, de sorte que cette limitation peut ne pas être applicable dans votre cas.
