Type de produit	Lave-vaisselle encastrable
Marque	Siemens
Modèle	SR65ZX22ME
Hauteur	81 cm (réglable jusqu'à 86 cm)
Largeur	60 cm
Profondeur	57 cm
Poids	Environ 50 kg
Alimentation électrique	220-240 V, 50/60 Hz
Capacité	14 couverts standard
Programmes de lavage	Plusieurs programmes dont éco, intensif, rapide
Éclairage intérieur	EmotionLight (éclairage LED bleu)
Affichage temps restant	TimeLight (projection au sol)
Tiroir Vario	Oui, pour couverts et petits ustensiles
Système de filtration	Filtre grossier, microfiltre, système auto-nettoyant
Bras d'aspersion	3 bras rotatifs
Panneau de commande	Bandeau de commande intégré, remplaçable
Porte de façade	Compatible façade de meuble, démontable
Réparabilité	Pièces détachées disponibles, réparations possibles par l'utilisateur selon notice
Sécurité	Débrancher avant réparation, protection contre électrocution

FOIRE AUX QUESTIONS - SR65ZX22ME SIEMENS

Comment remplacer le plan de travail ?

Débranchez l'appareil. Soulevez les leviers de verrouillage sous le plan de travail, poussez vers l'arrière et retirez-le. Le montage se fait en ordre inverse.

Comment entretenir le système de filtration ?

Tournez le filtre grossier dans le sens inverse des aiguilles d'une montre et retirez le système de filtrage. Nettoyez les filtres sous l'eau courante. Remontez en alignant les flèches.

Comment remplacer les bras d'aspersion ?

Levez le bras d'aspersion pour le retirer de son support. Pour le monter, insérez-le jusqu'à ce qu'il s'enclenche.

Que faire en cas de fuite d'eau ?

Vérifiez le conduit de débordement et le joint de porte. Remplacez le joint si nécessaire. Consultez la notice pour le démontage du conduit.

Comment changer le cordon d'alimentation ?

Débranchez l'appareil et coupez l'arrivée d'eau. Déconnectez l'ancien câble en le tirant doucement. Branchez le nouveau jusqu'au déclic sonore.

Pourquoi le bandeau de commande ne s'allume-t-il plus ?

Le module de commande peut être défectueux. Remplacez le bandeau de commande complet. Débranchez l'appareil et suivez les étapes de la notice.

Comment ajuster la hauteur du panier supérieur ?

Le panier supérieur est réglable en hauteur. Tirez les leviers sur les côtés et ajustez à la hauteur souhaitée.

Quels sont les symboles de sécurité importants ?

Risque d'électrocution, de coupure ou d'écrasement. Portez des gants, débranchez l'appareil et utilisez des pièces d'origine.

Comment remplacer le joint de porte inférieur ?

Retirez les clips de rétention, détachez le canal de débordement, puis retirez l'ancien joint. Insérez le nouveau joint et fixez-le avec les clips.

Comment installer l'insert de cuisson vapeur ?

Bloquez l'insert cuisson vapeur avec les extrémités sous le système panier. Assurez-vous qu'il est bien fixé.

MODE D'EMPLOI SR65ZX22ME SIEMENS

Conseils de réparation - Lave-vaisselle

i A propos de ce document.... 325

1.1 Informations importantes.... 325

1.1.1 Objectif 325

1.2 Explication des symboles.... 325

1.2.1 Niveaux de risque 325

1.2.2 Symboles de danger 325

1.2.3 Structure des indications d'avertissement 326

1.2.4 Symboles généraux 326

Sécurité.... 327

2.1 Consignes de sécurité générales.... 327

2.1.1 Tous les appareils électroménagers.... 327

Outils et aides.... 328

Réparation 329

4.1 Changer plan de travail 329

4.1.1 Démonter le plan de travail 329

4.1.2 Monter le plan de travail 329

4.2 Monter le système panier.... 330

4.2.1 Monter le guide tablette pour modèles 86cm 330

4.2.2 Monter l'étagère de tasses 330

4.2.3 Monter l'insert de cuisson vapeur.... 331

4.3 Changer le tiroir Vario.... 332

4.3.1 Démonter le tiroir Vario 332

4.3.2 Monter le tiroir Vario 333

4.4 Remplacer les bras d'aspersion.... 334

4.4.1 Retirer un bras d'aspersion.... 334

4.4.2 Monter le bras d'aspersion.... 334

4.5 Remplacer les filtres 335

4.5.1 Retirer un filtre 335

4.5.2 Monter les filtres 335

4.6 Monter la tête d'aspersion pour plaque de cuisson 336

4.7 Remplacement du cordon d'alimentation.... 337

4.7.1 Déconnecter câble de raccordement 337

4.7.2 Connecter câble de raccordement.... 337

4.8 Changer le couvercle du détergent 338

4.8.1 Démonter couvercle du détergent.... 338

4.8.2 Insérer le ressort 338

4.8.3 Monter le couvercle du détergent.... 338

4.9 Remplacer le couvercle de la pompe d'eaux usées.... 339

4.9.1 Retirer le couvercle de la pompe d'eaux usées.... 339

4.9.2 Monter le couvercle de la pompe d'eaux usées 339

4.10 Changer la paroi latérale 340

4.10.1 Démonter la paroi latérale 340

4.10.2 Monter la paroi latérale 341

4.11 Remplacer la porte de façade 342

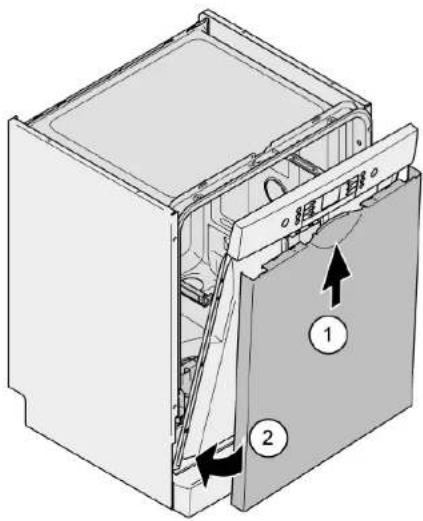

4.11.1 Retirer la porte de façade.... 342

4.11.2 Monter la porte de façade 342

4.12 Changer le bandeau de commande 344

4.12.1 Retrait du bandeau de commande.... 344

4.12.2 Montage du bandeau de commande.... 344

4.13 Fixer les ressorts de porte 345

4.14 Changer bandeau du socle 347

4.14.1 Démonter le bandeau du socle.... 347

4.14.2 Installer le bandeau du socle.... 347

4.15 Changer la tôle du socle.... 348

4.15.1 Démonter tôle du socle 348

4.15.2 Monter la tôle du socle.... 348

4.16 Remplacer le conduit de débordement 349

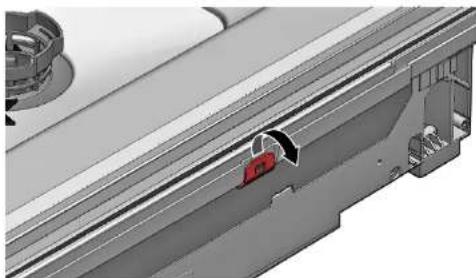

4.16.1 Retirer le canal de débordement.... 349

4.16.2 Monter le conduit de débordement 350

4.17 Remplacer la porte intérieure.... 352

4.17.1 Retirer la porte intérieure 352

4.17.2 Monter la porte intérieure 352

4.18 Changer la charnière 353

4.18.1 Démonter la charnière 353

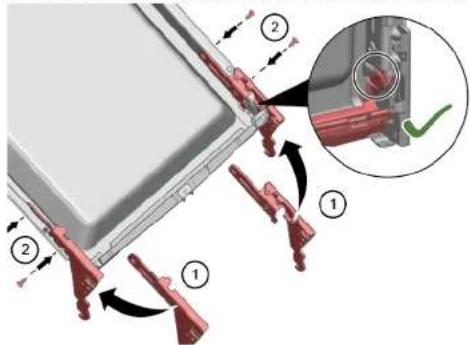

4.18.2 Monter la charnière.... 353

4.19 Remplacer le joint de porte (inférieur).... 356

4.19.1 Retirer le joint de porte 356

4.19.2 Monter le joint de porte 357

4.20 Remplacer le joint de porte (supérieur).... 358

4.20.1 Retirer le joint de porte 358

4.20.2 Monter le joint de porte 358

Conseils de réparation - Lave-vaisselle

4.21 Changer l'EmotionLight 359

4.21.1 Démonter l'Emotion Light 359
4.21.2 Monter l'Emotion Light 359

4.22 Changer le TimeLight 362

4.22.1 Démonter le Time Light 362
4.22.2 Monter le Timelight 362

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images

Tournevis Torx T20 100 mm, pour les vis avec la

avec perçage tige de sécurité

[00340764]

Tournevis Torx T15 Longueur 80 mm

Tournevis plat Lame 10 mm x 1,6 mm x

200 mm

Pince à becs plats Longueur 200 mm, droit

[00340871]

Réparation

4.1 Changer plan de travail

Pré-requis:

Appareil n'est pas sous tension.
L'appareil est librement accessible.

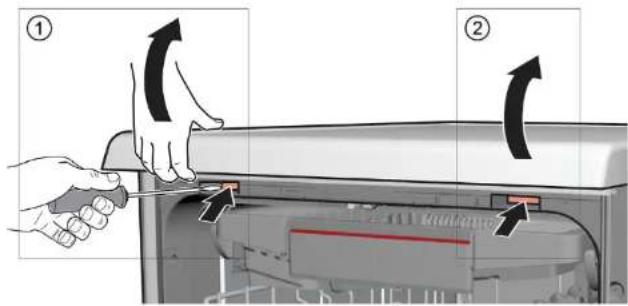

4.1.1 Démonter le plan de travail

1. 1. Pousser vers le haut les deux leviers de verrouillage sous le plan de travail (1).
2. Soulever légèrement le plan de travail vers l'avant (2).

1. 1. Pousser le plan de travail vers l'arrière (3).

2. Repousser le plan de travail vers l'arrière (4).

1. Retirer le plan de travail.

4.1.2 Monter le plan de travail

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Monter le système panier

Pré-requis:

Le panier concerné a été retiré de l'appareil.

4.2.1 Monter le guide tablette pour modèles 86cm

Outillage nécessaire:

Guide tablette [00614935]

Etagère de tasses [00618565]

1. Monter le guide tablette de façon inclinée sur l'avant du panier.

2. Centrer et fixer le guide tablette.

4.2.2 Monter l'étagère de tasses

Outillage nécessaire:

Guide tablette [00614935]
Etagère de tasses [00618565]

Lors du lavage de tasses, vous pouvez ouvrir l'étagère de tasses. Cette inclinaison supplémentaire réduit le risque que de l'eau s'accumule sur le dessous de la tasse. Avec les grands verres, il est recommandé d'utiliser le clip des étagères de tasses.

Sur les paniers supérieurs avec des pièces plastique en option, celles-ci doivent être retirées.

1. Retirer les parties en plastique.

1. Fixer le clip de l'étagère des tasses.

1. Ouvrir le clip de l'étagère des tasses.

1. Ranger la vaisselle.

4.2.3 Monter l'insert de cuisson vapeur Outillage nécessaire:

Guide tablette [00614935]
Etagère de tasses [00618565]

Bloquer l'insert cuisson vapeur avec les extrémités sous le système panier.

4.3.1 Démonter le tiroir Vario

1. Courber les pattes de la poignée vers l'intérieur.

1. Retirer la poignée par le haut.

2. Pousser les inserts plastique latéraux vers l'extérieur et les extraire du cadre par le haut.

1. Courber les pattes guide doucement vers l'extérieur.

1. Retirer les tiges rabattables des pattes.

2. Pousser le cadre métallique vers l'avant pour le retirer des fixations.

1. Pousser le cadre métallique vers l'arrière pour le sortir du guide.

4.3.2 Monter le tiroir Vario

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer les bras d'aspersion

4.4.1 Retirer un bras d'aspersion

1. Lever le bras d'aspersion pour le retirer.

1. Faire tourner le bras d'aspersion (1) et le retirer (2).

4.4.2 Monter le bras d'aspersion

Insérer le bras d'aspersion. → Le bras d'aspersion s'enclenche.

Réparation

4.5 Remplacer les filtres

4.5.1 Retirer un filtre

1. Faire tourner le filtre grossier dans le sens contraire des aiguilles d'une montre (1) et retirer le système de filtrage (2).

Veiller à ce qu'aucun corps étranger ne tombe dans le puisard.

1. Abaisser le microfiltre pour le retirer.

1. Pousser les cliquets de verrouillage l'un vers l'autre (1) et retirer le filtre grossier (2).

4.5.2 Monter les filtres

1. Réassembler le système de filtrage.

S'assurer que les cliquets de verrouillage sur le filtre grossier sont enclenchés.

2021-03-22_9001630796 Copyright par BSH Hausgeräte GmbH Pages 335 à 965

1. Insérer le système de filtrage dans l'appareil et tourner le filtre grossier dans le sens des aiguilles d'une montre.

Veiller à ce que les flèches soient alignées.

Réparation

4.6 Monter la tête d'aspersion pour plaque de cuisson

1. Retirer le panier supérieur.
2. Insérer la tête d'aspersion pour plaque de cuisson dans le support (1) et la tourner vers la droite (2).

La tête d'aspersion pour plaque de cuisson s'enclenche.

Réparation

4.7 Remplacement du cordon d'alimentation

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.

4.7.1 Déconnecter câble de raccordement

Déplacer doucement le câble de raccordement vers le haut et le bas et le retirer de la douille.

Surchauffe du câble secteur !

Risque d'incendie

- Brancher le cordon d'alimentation jusqu'à ce qu'un déclic se fasse entendre.

Raccorder le câble de raccordement dans la douille jusqu'à ce que le connecteur se fixe de façon audible.

klick

Réparation

4.8 Changer le couvercle du détergent

Un tournevis fin peut servir d'outil levier.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.
Le couvercle du détergent est ouvert.

4.8.1 Démonter couvercle du détergent

1. Pousser couvercle du détergent de 5 mm.
2. Soulever le couvercle du détergent situé en bas des rails guides et le retirer en bas des rails guides.
3. Retirer le ressort.

4.8.2 Insérer le ressort

1. Insérer le ressort avec l'extrémité longue dans le trou de fixation de la boîte à produit (1).

1. Insérer le ressort avec l'extrémité courte dans le trou de fixation du couvercle du détergent (2).
2. Placer le couvercle de la boîte à produit (3).

4.8.3 Monter le couvercle du détergent

1. Monter le couvercle du détergent 5 mm avant la position complètement ouverte sur un côté dans les rails guides. Appuyer doucement le côté opposé dans les rails guides.
2. Vérifier la fonction du couvercle du détergent.

Réparation

4.9 Remplacer le couvercle de la pompe d'eaux usées

Pré-requis:

Le panier a été retiré.
Les filtres ont été retirés.→335

4.9.1 Retirer le couvercle de la pompe d'eaux usées

1. Vider l'eau résiduelle.

Utiliser une éponge au besoin.

1. Forcer le couvercle de la pompe avec une cuillère et l'agripper par la traverse.

1. Soulever le couvercle de la pompe vers l'intérieur dans un angle et le retirer.

4.9.2 Monter le couvercle de la pompe d'eaux usées

- Insérer le couvercle de la pompe (1) et appuyer dessus (2).

Le couvercle de la pompe s'enclenche.

Réparation

4.10 Changer la paroi latérale

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Appareil pose libre: Le plan de travail a été démonté.

4.10.1 Démonter la paroi latérale

1. Retirer les vis de la paroi latérale droite (1).

Fig. 1: Tout intégré

1. Basculer la paroi latérale en haut vers l'extérieur (2).
2. Baisser la paroi latérale et décrocher du bac du fond (3).

Réparation

4.10.2 Monter la paroi latérale

1. Accrocher la paroi latérale dans le bac du fond (1).

Fig. 2: Tout intégré

1. Appuyer la paroi latérale sur l'appareil (2).
2. Fixer la paroi latérale avec des vis (3).

Réparation

4.11 Remplacer la porte de façade

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.11.1 Retirer la porte de façade

Retirer les vis décrites aux prochaines étapes.

1. Ouvrir la porte.
2. Retirer quatre vis.

Immobiliser la porte en la tenant d'un côté.

Retirer deux vis.

4.11.2 Monter la porte de façade

ATTENTION ! Câbles mal positionnés ou mal attachés ! Endommagement du câble ► Positionner les câbles et les immobiliser avec du ruban adhésif.

Réparation

Pré-requis:

√ La pièce d'isolation a été positionnée correctement et fixée à l'intérieur de la porte de façade.

Les charnières sont insérées dans la porte de façade.

1. Fermer la porte intérieure sans la claquer.

2. Pousser la porte de façade vers le haut sous le bandeau de commande (1).

1. Presser et immobiliser la porte de façade contre la porte intérieure (2).

4.

Sécuriser le côté de la porte avec une main.

Ouvrir la porte et l'attacher avec deux vis (vis de métal 4 x 11 mm).

1. Attacher la porte de façade avec quatre vis (vis de métal 4 x 11 mm).

4.12 Changer le bandeau de commande

Si le module de commande est défectueux, le bandeau de commande complet doit être remplacé.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porte de façade est démontée.
√ Changer la porte de façade (tout intégrée/intégrée)

4.12.1 Retrait du bandeau de commande

1. Déconnecter les connexions électriques du bandeau de commande et la sonde de manque de liquide de rinçage (1,2).

1. Déconnecter le câble de mise à la terre (3) (en option).
2. Ouvrir la porte de l'appareil.

3. Sécuriser le bandeau de commande pour l'empêcher de tomber (le maintenir).

4. Retirer les six vis.

1. Retirer le bandeau de commande.

4.12.2 Montage du bandeau de commande

Utiliser des vis 4 x 16 mm.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Fixer les ressorts de porte

1. Retirer le couvercle du guide câble.

1. 1. Ouvrir légèrement la porte (1).

2. Fixer dans l'encoche de la plinthe (2).

3. Fermer doucement la porte (3).

Le système de câbles s'attache automatiquement à la charnière de la porte.

Réparation

1. 1. Fermer légèrement la porte (4).

2. Ramener l'encoche vers l'arrière et relâcher la charnière de la porte (5).

3. Ouvrir la porte (6).

1. Répéter ces étapes de l'autre côté de l'appareil.

Réparation

4.14 Changer bandeau du socle

Les pieds sont identiques et peuvent être intervertis.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porte de façade est démontée.
√ Changer la porte de façade (tout intégrée/intégrée)

4.14.1 Démonter le bandeau du socle

1.

Démontage incorrect Si le bandeau du socle est défait sur le côté et retiré, il arrive que les deux supports se cassent. Si seul un support est endommagé, le côté peut être changé car les deux supports sont identiques. Il est conseillé de placer le pied sous la façade de l'appareil pour décharger le socle.

1. Insérer un tournevis dans les guides (1) et défaire la fixation par le dessous.

1. Retirer le bandeau par en haut.

2. Retirer les pieds par l'avant (1).

4.14.2 Installer le bandeau du socle

1. Insérer les pieds.
2. Appliquer le bandeau du socle en haut (1) et pousser vers le bas jusqu'à entendre la fixation (2).

4.15 Changer la tôle du socle

La tôle du socle se trouve en partie inférieure de la façade.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La façade de meuble (en option) est démontée.
Porte de façade est démontée.
√ Changer la porte de façade (tout intégrée/intégrée)
Le bandeau du socle a été démonté (en option).→347

4.15.1 Démonter tôle du socle

1. Retirer deux vis (1).

1 2 2 1

1. Retirer les éléments de fixation (2).

2. Basculer doucement la tôle du socle vers l'avant (1).

Selon le modèle, la connectique est fixée à l'EmotionLight dans le socle.

Déverrouiller le connecteur sur l'ergot et le retirer par l'arrière (2 - en option).

4.15.2 Monter la tôle du socle

Monter la tôle du socle dans l'ordre chronologique inverse.

Réparation

4.16 Remplacer le conduit de débordement

Le conduit de débordement est situé en façade de l'appareil.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Le panneau du meuble a été retiré (en option).
La porte de façade a été retirée.
La plinthe a été retirée (en option).→347
La plaque de la prise de base a été retirée.→348

4.16.1 Retirer le canal de débordement

Eau résiduelle

■ De l'eau résiduelle risque de couler lors du retrait du tuyau de vi-
dange
■ Récupérer l'eau ou la retirer du bac du fond avec une seringue.

1. Soulever la fixation supérieure (1, 2).

1. Retirer l'élément de fixation supérieur.

1. 1. Insérer un tournevis sous la patte métallique (1).

2. Retirer doucement le clip métallique (2).

1. Soulever le canal de débordement.

4.16.2 Monter le conduit de débordement

Dégâts d'eau en raison d'une installation incorrecte du conduit de débordement! Insérer correctement le conduit de débordement en bas dans le guide de la plinthe. Enclencher correctement le conduit de débordement en haut.

1. 1. Placer le conduit de débordement (1).

2. Déplacer le conduit de débordement dans le joint (2).

3. Enfoncer le conduit de débordement dans le guide du joint (3).
4. Insérer le conduit de débordement soigneusement (4).
5. Encliqueter le conduit de débordement (5).

1. Vérifier l'installation à gauche et à droite. 3. S'assurer que le tout repose en place solidement.

1. Encliqueter l'attache de métal sur les côtés gauche et droit.

4.17 Remplacer la porte intérieure

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.17.1 Retirer la porte intérieure

1. Retirer les vis (1).
2. Retirer la porte intérieure en la soulevant (2).

1. Visser la charnière de porte.
2. Placer la porte intérieure sur la chamière de porte.
3. Visser la porte intérieure.

4.17.2 Monter la porte intérieure

1. Ramener le joint de porte vers l'avant.
2. Déplacer la porte intérieure derrière le joint de porte.
3. Fermer la porte intérieure.
4. Ramener le joint de porte vers le haut. Les pièces latérales sont dirigées vers le haut.
5. Relever la charnière de la porte.

Réparation

4.18 Changer la charnière

Pré-requis:

Appareil n'est pas sous tension.
La porte de façade a été démontée.
Tôle du socle est démontée.
Le bandeau du socle a été démonté (en option).
Les ressorts de porte sont démontés.
Le bandeau de commande a été démonté.
√ Support de câble en bas à droite est démonté.
Gouttière de débordement est défaite.

4.18.1 Démonter la charnière

1. Défaire les ergots avec un tournevis (1) et retirer la porte avec les charnières par le haut (2).

1. Défaire le raccord du fil de terre sur la charnière de porte.

Le joint de porte inférieur est retiré en même temps.

1. Sur la porte démontée, retirer les deux vis par charnière puis retirer la charnière.

4.18.2 Monter la charnière

DANGER Risque d'électrocution en raison de pièces sous tension ! Risque d'électrocution en cas de réparation non conforme ► Les pièces électriques doivent être réparées par des techniciens qualifiés. ► Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Réparation

1. Pousser le joint de porte sur le bord inférieur de la contre-porte.

1. Poser les charnières des deux côtés (1). Avec deux vis chacune, fixer la charnière et le support plastique du joint de porte sur la contre-porte (2).

1. Accrocher les charnières avec la contre-porte (1).

1. Fixer prudemment le joint de porte inférieur au-dessus de la gouttière de déborderment de la cuve (2) et vérifier son bon positionnement.

2. Fixer les charnières (3).

6.

L'absence d'un raccord de terre peut entraîner un potentiel secteur sur la porte.

Réparation

Établir le raccord du fil de terre.

1. Monter les deux agrafes support sur le joint de porte inférieur.

Réparation

4.19 Remplacer le joint de porte (inférieur)

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte de façade a été retirée.
√ La plaque de la prise de base a été retirée.→348
La plinthe a été retirée (en option).→347
Les ressorts de la porte ont été retirés.
Le bandeau de commande a été retiré.
Le support du faisceau de câblage en bas à droite a été retiré.

4.19.1 Retirer le joint de porte

1. Retirer les deux clips de rétention sur le joint de porte inférieur (1, 2).

1. Détacher le canal de débordement.

1. Soulever la gouttière de débordement pour la retirer.

1. Retirer le joint de porte inférieur de la porte intérieure.

4.19.2 Monter le joint de porte

1. Poser les capuchons d'étanchéité à gauche et à droite du rail de fermeture avec le joint de porte.

1. Insérer le joint de porte avec le clapet de fermeture dans la porte intérieure.
2. Immobiliser le joint de porte avec deux clips de rétention.

→ "Monter la charnière",353

Réparation

4.20 Remplacer le joint de porte (supérieur)

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.20.1 Retirer le joint de porte

▶ Retirer le joint de porte inférieur du cadre intérieur.

4.20.2 Monter le joint de porte

Le joint de porte doit être raccourci à la bonne longueur avant l'installation. Cette longueur est de 1750 mm pour les appareils de 81 cm de hauteur et de 1850 mm pour les appareils de 86 cm de hauteur.

1. Préparer un joint de porte approprié.
2. Veiller à ce que le profilé de fermeture soit en position de montage.

1. Le point blanc doit être aligné avec la baguette d'étanchéité.

Le joint ne doit pas être ondulé ou étiré dans les coins. Le joint est découpé en diagonale aux extrémités et s'arrête dans la portion inférieure de la cuve à l'avant.

Positionner l'extrémité du joint directement à l'avant sous la porte intérieure. Le joint doit être positionné contre la paroi de la cuve aussi loin que possible.

Joint de porte correctement installé :

L'EmotionLight se trouve en partie extérieure supérieure avant de la cuve.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Le plan de travail est démonté (en option).
La paroi latérale droite est démontée (en option).→340

4.21.1 Démonter l'Emotion Light

1. Déclipser l'ergot arrière (1).

1. Retirer la douille par le haut (2).
2. Retirer la fiche de la connexion (appareil avant en bas à droite).

1. Retirer la connexion électrique du module de puissance.

1. Retirer l'Emotion Light de l'appareil.

4.21.2 Monter l'Emotion Light

1. Monter la douille dans le cadre de cuve (1).

ATTENTION ! Installation non conforme. ! Risque d'endommagement du câble au niveau de la charnière de porte. ► Placer le câble au niveau de la charnière de porte (entre la cuve et la plaque charnière), de sorte qu'il ne soit pas endom- magé par les pièces mobiles.

Placer le câble sur la partie inférieure droite.

1. Insérer le connecteur.

Réparation

4.22 Changer le TimeLight

Changer le TimeLight uniquement complet. Le module TimeLight est fixé à l'arrière de la tôle du socle.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Le bandeau du socle est retiré.→347
√ La tôle du socle est retirée et retournée.→348

4.22.1 Démonter le Time Light

1. Courber les éléments de fixation (1) légèrement vers l'extérieur.

1. Sortir le module TimeLight de son guide par le haut (2).

4.22.2 Monter le Timelight

1. Redresser les éléments de fixation (1).

1. Pousser le module TimeLight dans le guide (2).
2. Établir le branchement électrique.
