SR65ZX22ME - Indaplovės SIEMENS - Nemokama naudojimo instrukcija

Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Siemens
Modelis	SR65ZX22ME
Aukštis	81 cm (reguliuojama iki 86 cm)
Plotis	60 cm
Gylis	57 cm
Svoris	Maždaug 50 kg
Elektros maitinimas	220-240 V, 50/60 Hz
Talpa	14 standartinių indų
Plovimo programos	Keli programos: ekologiška, intensyvi, greita
Vidinio apšvietimas	EmotionLight (mėlyna LED lemputė)
Likusio laiko rodymas	TimeLight (projektavimas ant grindų)
Vario stalčius	Taip, stalo įrankiams ir mažiems indams
Filtravimo sistema	Stambus filtras, mikrofiltravimas, savaiminio valymo sistema
Purškimo svirtys	3 besisukančios svirtys
Valdymo pultas	Įmontuojamas, keičiamas valdymo pultas
Fasadinės durys	Suderintas su baldų fasadu, išmontuojamas
Remontui tinkamas	Atsarginės dalys prieinamos, remontas galimas pagal instrukciją
Saugumas	Prieš remontą ištraukti iš maitinimo, apsauga nuo elektros smūgio

Dažnai užduodami klausimai - SR65ZX22ME SIEMENS

Kaip pakeisti darbinį paviršių?

Atjunkite prietaisą. Pakelkite užraktų svirteles po darbiniu paviršiumi, stumkite atgal ir nuimkite. Montavimas vyksta atvirkščia tvarka.

Kaip prižiūrėti filtravimo sistemą?

Pasukite stambųjį filtrą prieš laikrodžio rodyklę ir išimkite filtravimo sistemą. Nuvalykite filtrus po tekančiu vandeniu. Surinkite, sulygiavę rodykles.

Kaip pakeisti purškimo svirtis?

Pakelkite purškimo svirtį, kad nuimtumėte ją nuo laikiklio. Montuodami įstatykite, kol užsifiksuos.

Ką daryti, jei yra vandens nutekėjimas?

Patikrinkite perpildymo kanalą ir durų tarpiklį. Jei reikia, pakeiskite tarpiklį. Dėl kanalo ardymo žiūrėkite instrukciją.

Kaip pakeisti maitinimo laidą?

Atjunkite prietaisą ir uždarykite vandens tiekimą. Atskirkite senąjį kabelį, švelniai traukdami. Prijunkite naująjį, kol išgirsite spragtelėjimą.

Kodėl valdymo pultas nebeįsijungia?

Valdymo modulis gali būti sugedęs. Pakeiskite visą valdymo pultą. Atjunkite prietaisą ir sekite instrukcijos veiksmus.

Kaip sureguliuoti viršutinio krepšelio aukštį?

Viršutinis krepšelis yra reguliuojamas aukščio. Patraukite šonines svirteles ir nustatykite norimą aukštį.

Kokie yra svarbūs saugumo simboliai?

Elektros smūgio, pjūvio ar suspaudimo rizika. Mūvėkite pirštines, atjunkite prietaisą ir naudokite originalias dalis.

Kaip pakeisti apatinį durų tarpiklį?

Nuimkite laikymo segtukus, atjunkite perpildymo kanalą, tada nuimkite seną tarpiklį. Įstatykite naują tarpiklį ir pritvirtinkite segtukais.

Kaip sumontuoti garų kepimo įdėklą?

Užfiksuokite garų kepimo įdėklą jo galais po krepšelių sistema. Įsitikinkite, kad jis tvirtai pritvirtintas.

NAUDOJIMO INSTRUKCIJA SR65ZX22ME SIEMENS

1.2 Simbolių paaiškinimas 567

1.2.1 Pavojaus lygiai....567

1.2.2 Pavojaus simboliai 567

1.2.3 Ispėjimų struktūra.... 568

1.2.4 Bendrieji simboliai 568

Sauga....569

2.1 Bendrosios saugos instrukcijos....569
2.1.1 Visi buitiniai prietaisai 569

Irankiai ir pagalbinės priemonės.... 570

Remontas....571

4.1 Stalviršio keitimas....571

4.1.1 Stalviršio nuémimas 571

4.1.2 Stalviršio uždéjimas 571

4.2 Krepšio sistemos įdėjimas.... 572

4.2.1 Skirtuko slankiklio jdėjimas 86 cm modelyje....572

4.2.2 Puodelio laikiklio spaustuko jdėjimas....572

4.2.3 Garintuvo jdėklo jdėjimas.... 573

4.3 Stalčiaus „varioDrawer“ keitimas 574

4.3.1 Stalčiaus „varioDrawer“ išémimas 574

4.3.2 Stalčiaus „varioDrawer“ jdėjimas 575

4.4 Purkštuvų keitimas 576

4.4.1 Purkštuvo išémimas 576

4.4.2 Purkštuvo įdėjimas.... 576

4.5 Filtrų keitimas.... 577
4.5.1 Filtro išėmimas.... 577
4.5.2 Filtrų jdėjimas 577

4.6 Kepimo skardos purkštuvo galvutės įdėjimas 578

4.7 Maitinimo laido keitimas....579

4.7.1 Maitinimo laido atjungimas....579

4.7.2 Maitinimo laido prijungimas....579

4.8 Skalbiklio dangčio keitimas 580

4.8.1 Skalbiklio dangčio nuémimas 580

4.8.2 Spyruoklės įdėjimas.... 580

4.8.3 Skalbiklio dangčio uždėjimas.... 580

4.9 Nuotekų siurblio dangtelio keitimas 581

4.9.1 Nuotekų siurblio dangtelio nuėmimas.... 581

4.9.2 Nuotekų siurblio dangtelio uždėjimas.... 581

4.10 Šoninio skydo keitimas....582

4.10.1 Šoninio skydo nuémimas 582

4.10.2 Šoninio skydo uždėjimas....583

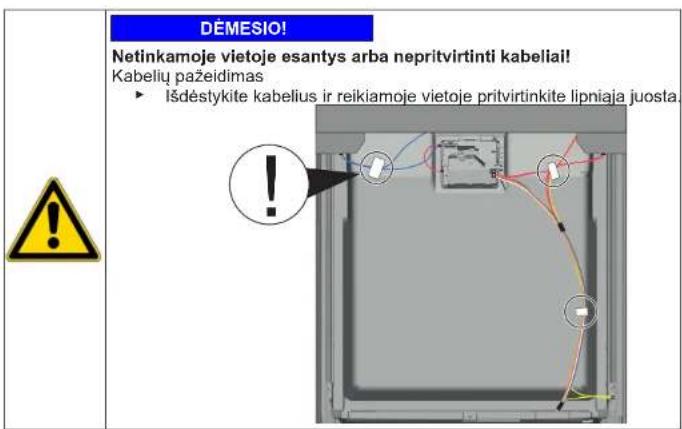

4.11 Išorinių durelių keitimas 584

4.11.1 Išorinių durelių nuėmimas 584

4.11.2 Išorinių durelių uždėjimas.... 584

4.12 Valdymo skydo keitimas 586

4.12.1 Valdymo skydo nuëmimas 586

4.12.2 Valdymo skydo uždéjimas....586

4.13 Durelių spyruoklių tvirtinimas 587

4.14 Kojelių skydo keitimas 589

4.14.1 Kojelių skydo nuėmimas 589

4.14.2 Kojelių skydo uždėjimas....589

4.15 Pagrindo lizdy dangtelio keitimas 590

4.15.1 Pagrindo lizdų dangtelio nuėmimas 590

4.15.2 Pagrindo lizdy dangtelio uždėjimas.... 590

4.16 Nutekamojo vamzdžio keitimas.... 591

4.16.1 Nutekamojo kanalo keitimas....591

4.16.2 Nutekamojo vamzdžio jdėjimas 592

4.17 Vidinių durelių keitimas.... 594

4.17.1 Vidinių durelių nuėmimas 594

4.17.2 Vidinių durelių idėjimas 594

4.18 Vyrių keitimas 595

4.18.1 Vyrių išmontavimas 595

4.18.2 Vyrių montavimas....595

4.19 Durelių sandariklio (apatinio) keitimas 598

4.19.1 Durelių sandariklio išėmimas.... 598

4.19.2 Durelių sandariklio įdėjimas.... 599

4.20 Durelių sandariklio (viršutinio) keitimas.... 600

4.20.1 Durelių sandariklio išėmimas....600

4.20.2 Durelių sandariklio įdėjimas....600

Informacija apie remonta - Indaplové

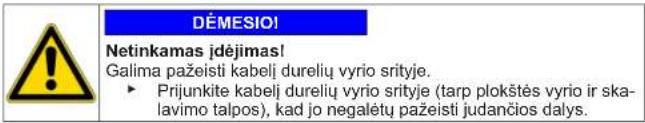

4.21 "EmotionLight" keitimas....601

4.21.1 „EmotionLight“ nuêmimas....601
4.21.2 „EmotionLight" jdėjimas 601

4.22 "TimeLight" keitimas 604

4.22.1 „TimeLight" nuémimas....604
4.22.2 "TimeLight" montavimas 604

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spindu-liuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

2021-03-22_9001630796 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 568 iš 965

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)	so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami	informacija Vaizdai
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
„Torx T15“ atsuktu-vas	Ilgis 80 mm
Atsuktuvas su jpjo-vomis	Mentė 10 mm x 1,6 mm x 200 mm
Adatinės replės [00340871]	Ilgis: 200 mm

Remontas

4.1 Stalviršio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisai yra laisvai prieinami.

4.1.1 Stalviršio nuémimas

1. 1. Abu fiksatorius po stalviršiu nuspauskite j viršų (1).
2. Šiek tiek pakelkite stalviršį už priekio (2).

1. 1. Spustelėkite stalviršį ties galine dalimi (3).

2. Spustelékite stalviršj šiek tiek toliau nuo galinės dalies (4).

4.1.2 Stalviršio uždéjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.2 Krepšio sistemos jdėjimas

Reikalavimas.

√ Prietaisui skirtas krepšys yra išimtas.

4.2.1 Skirtuko slankiklio jdėjimas 86 cm modelyje

Specialūs Įrankiai.

Skirtuko kreipiklis [00614935]

Puodelio laikiklio spaustukas [00618565]

1. Skirtuko slankiklj jstatykite jstrižai, ties krepšio priekiu.

2. Skirtuko lataką išcentruokite ir spustelėkite, kad užsifiksuotų reikiamoje vietoje.

4.2.2 Puodelio laikiklio spaustuko jdėjimas

Specialüs įrankiai.

Skirtuko kreipiklis [00614935]
Puodelio laikiklio spaustukas [00618565]

Plaunant puodelius puodelio laikiklio spaustuką galima palenkti į viršų. Papildomas kampas sumažina puodelių apačioje susikaupiančio vande- ns kiekį. Plaunant aukštas taures rekomenduojame puodelio laikiklio spaustuką palenkti į apačią. Jei viršutiniuose krepšiuose naudojamas pasirenkamas plastikinis įdė- klas, prieš tai į rejikia išimti.

1. Išimkite plastikinį jdėklą.

1. Istatykite puodelio laikiklio spaustuką ir i reikiamą vietą, kad użsifiksuotų.

1. Spaustuką palenkite j viršų.

2021-03-22_9001630796 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 572 iš 965

Remontas

1. Padékite norimus plauti indus.

4.2.3 Garintuvo jdėklo jdėjimas

Specialüs įrankiai.

Skirtuko kreipiklis [00614935]
Puodelio laikiklio spaustukas [00618565]

- Isprauskite garintuvo jdėklą su galinėmis dalimis po krepšio sistema.

4.3 Stalčiaus „varioDrawer“ keitimas

4.3.1 Stalčiaus „varioDrawer“ išémimas

1. Rankenėlės užvartus užlenkite i vidų.

1. Nuimkite rankenėles, keldami aukštyn.

2. Spustelėkite plastikinius šoninius įdėklus j išorę, tada j viršų, kad išimturmėte iš rémo.

1. Kreipiančiuosius skirtukus atsargiai palenkite j išorę.

1. Iškelkite sulankstomą karkasą iš skirtuku.

2. Paspauskite metalinį rėmą ties priekine dalimi ir išimkite iš laikiklių.

1. Paspauskite metalinį rėmą ir išimkite iš kreipiklio.

4.3.2 Stalčiaus „varioDrawer“ jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Purkštuvų keitimas

4.4.1 Purkštuvo išėmimas

1. Norėdami išimti, patraukite purkštuvą i viršų.

1. Pasukite purkštuvą (1) ir išimkite (2).

4.4.2 Purkštuvo jdėjimas

▶ Istatykite purkštuvą.

Purkštuvas bus užfiksuotas i reikiamą padėtį.

Remontas

4.5 Filtrų keitimas

4.5.1 Filtro išémimas

1. Pasukite stambių dalelių filtrą prieš laikrodžio rodyklę (1) ir išimkite filtro sistemą (2).

Atkreipkite dėmesį, kad i vandens rinktuvą nepatektų pašalinių objektų.

1. Norédami išimti, mikrofiltrą patraukite žemyn.

1. Vienu metu nuspauskite fiksatorius (1) ir iškelkite stambių dalelių filtrą (2).

4.5.2 Filtrų jdėjimas

1. Surinkite filtro sistemą iš naujo. Įsitikinkite, kad stambių dalelių filtro fiksatoriali užsifiksavo reikiamoje vietoje.

2. [statykite filtro sistema i prietaisą ir pasukite stambių dalelių filtrą pagal laikrodžio rodyklę. ]sitikinkite, kad atitinka rodyklių ženklai.

Remontas

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

1. Išimkite viršutinį krepšį.
2. Kepimo skardos purkštuvo galvutę jstatykite j laikiklj (1) ir pasukite i dešinę (2).

Kepimo skartos purkštuvo galvutė bus užfiksuota i reikiamą padėtį.

Remontas

4.7 Maitinimo laido keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.

4.7.1 Maitinimo laido atjungimas

- Maitinimo laido kištuką atsargiai pakelkite j viršų, nuleiskite j apačią ir ištraukite iš maitinimo lizdo.

Pagrindinés jungties perkaitimas!

Gaisro pavojus

▶ Tvirtai jstatykite maitinimo laidą, kol użsifiksuos.

- Kiškite maitinimo laido kištuką i maitinimo lizdą, kol jis garsiai užsifiksuos reikiamoje vietoje.

klick

Remontas

4.8 Skalbiklio dangčio keitimas

Kaip svertą galima panaudoti mažą atsuktuvą.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès atidarytos.
Skalbiklio dangtis atidarytas.

4.8.1 Skalbiklio dangčio nuémimas

1. Jstatykite skalbiklio dangtj 5 mm.
2. Pakelkite skalbiklio dangtį svertu kreipiamuju griovelių apatinio šono link ir išimkite skalbiklio dangtį pro viršutinį kreipiamuju griovelių šoną.
3. Išimkite spyruoklę.

4.8.2 Spyruoklės įdėjimas

1. Ilgaji spyruoklès galą jstatykite i dalytuvo (1) tvirtinimo skylę.

1. Trumpaji spyruoklès galą jstatykite i skalbiklio dangčio (2) tvirtinimo skylę.
2. Paspauskite ir jstatykite dangti i dalytuvą (3).

4.8.3 Skalbiklio dangčio uždéjimas

1. Prieš atidarydami iki galo, įstatykite skalbiklio dangtį 5 mm į kreipiamuosius griovelius vienoje pusėje. Panaudodami truputį jėgos švelniai įspauskite priešingą pusę į kreipiamuosius griovelius.
2. Patikrinkite, kaip užsidaro skalbiklio dangtis.

Remontas

4.9 Nuotekų siurblio dangtelio keitimas

Reikalavimas.

√ Krepšys turi būti išimtas.
√ Filtrai turi būti išimti.→577

4.9.1 Nuotekų siurblio dangtelio nuėmimas

1. lšsemkite vandenj.

Jei reikia, panaudokite kempinę.

1. Atidarykite siurblio dangtelj šaukštu ir suimkite už kryžmės.

4.9.2 Nuotekų siurblio dangtelio uždėjimas

- |statykite siurblio dangtelj (1) ir paspauskite žemyn (2).

Siurblio dangtelis bus užfiksuotas reikiamoje vietoje.

Remontas

4.10 Šoninio skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
√ Pastatomi prietaisai: stalviršis turi būti nuimtas.

4.10.1 Šoninio skydo nuėmimas

1. Išsukite varžtus iš šoninio skydo (1).

Pav. 1: Visiškai integruota

1. Šoninj skydą ties viršutine dalimi šiek tiek pakreipkite i išorę (2).
2. Nuleiskite šoninj skydą ir ištraukite iš pagrindo jdubimo (3).

Remontas

4.10.2 Šoninio skydo uždėjimas

1. Istatykite šonini skydą i pagrindo jdubimą (1).

Pav. 2: Visiškai integruota

1. Užspauskite šoninj skydą ant prietaiso (2).
2. Pritvirtinkite šoninį skydą varžtais (3).

Remontas

4.11 Išorinių durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.11.1 Išorinių durelių nuėmimas

Tiesiog išsukite tolesniuose veiksmuose nurodytus varžtus.

1. Atidarykite dureles.
2. Išsukite keturis varžtus.

Prilaikykite dureles – laikykite už vieno šono.

Išsukite du varžtus.

4.11.2 Išorinių durelių uždéjimas

DĖMESIO! Netinkamoje vietoje esantys arba nepritvirtinti kabelia! Kabelių pažeidimas ► Išdėstykite kabelius ir reikiamoje vietoje pritvirtinkite lipniaja juosta.

Remontas

Reikalavimas.

Izoliacinis flisas išdėstytas tinkamai ir pritvirtintas išorinių durelių viduje.
√ I išorines dureles įstatyti vyriai.

1. Pridarykite vidines dureles, bet neužsklęskite.

2. Pastumkite išorines dureles j viršų po valdymo skydu (1).

1. Prispauskite išorines dureles prie vidinių durelių ir prilaikykite (2).

4.

Prilaikykite dureles – laikykite už vieno šono.

Atidarykite dureles ir pritvirtinkite dviem varžtais (4 x 11 mm metaliniai varžtai).

1. Pritvirtinkite išorinės dureles keturiais varžtais (4 x 11 mm metaliniai varžtai).

4.12 Valdymo skydo keitimas

Sugedus operaciniam moduliui, reikia pakeisti visą valdymo skydą.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išorinės durelės turi būti nuimtos.
Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.12.1 Valdymo skydo nuémimas

1. Atjunkite elektros jungtis nuo valdymo skydo ir apatinio pagalbinio skalavimo jutiklio (1, 2).

1. Atjunkite jžeminimo laidą (3) (pasirinktinis).
2. Atidarykite prietaiso dureles.

3. Neleiskite valdymo skydui nukristi ant žemės (prilaikykite ji).

4. Išsukite šešis varžtus.

1. Nuimkite valdymo skydą.

4.12.2 Valdymo skydo uždéjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Durelių spyruoklių tvirtinimas

1. Nuimkite laido kreipiklio išorinj dangtelj.

1. 1. Šiek tiek atidarykite dureles (1).

2. Pritvirtinkite prie pagrindo jdubimo griovelio (2).

3. Létai uždarykite dureles (3).

Laidų sistemai automatiškai prisitvirtins prie durelių vyrio.

Remontas

1. 1. Šiek tiek pridarykite dureles (4).

2. Perkelkite griovelj i galą ir atleiskite durelių vyri (5).

3. Atidarykite dureles (6).

1. Tuos pačius veiksmus atlikite ir kitoje prietaiso pusėje.

Remontas

4.14 Kojelių skydo keitimas

Kojelès yra vienodos, todél jas galima sukeisti vietomis.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išorinės durelės turi būti nuimtos.
Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.14.1 Kojelių skydo nuėmimas

1.

Neteisingas nuémimas.

Ties šonu atsileidus kojelių skydui ir jį nuėmus, gali sulūžti du laikikliai. Jei pažeistas tik vienas laikiklis, šoną galima pakeisti, nes laikikliai yra vienodi.

Po prietaisu ties šono priekiu rekomenduojama ką nors pakišti, kad būtų sumažinta apkrova kojelių skydui ir kojelėms.

1. Pasiekite kreipiklius (1) atsuktuvu ir atleiskite fiksatorių stumdami žemyn.

4.14.2 Kojelių skydo uždéjimas

1. Istatykite kojeles.
2. Pritvirtinkite koju skydą viršuje (1) ir spauskite žemyn, kol jis garsiai užsifiksuos reikiamoje vietoje (2).

Pagrindo lizdu dangtelis yra apatinėje dalyje, ties įrenginio priekiu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Baldinė plokštė (pasirinktinė) turi būti nuimta.
Išorinės durelės turi būti nuimtos.
Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).
Kojeliy skydas turi būti nuimtas (pasirinktinai).→589

4.15.1 Pagrindo lizdu dangtelio nuémimas

1. Išsukite du varžtus (1).

1 2 2 1

1. Atjunkite spraudes (2).

2. Pagrindo lizdu dangtelj atsargiai palenkite i priekj (1).

Priklausomai nuo modelio serijos, „EmotionLight“ kištukas vis dar ga- li būti prijungtas prie pagrindo.

Atfiksuokite kištuką nuo spraudės piršto ir patraukite į galą (pasirinktinai) (2).

4.15.2 Pagrindo lizdu dangtelio uždéjimas

▶ Pagrindo lizdu dangtelj uždėkite atvirkščia eilės tvarka.

Remontas

4.16 Nutekamojo vamzdžio keitimas

Nutekamasis vamzdis yra priekinėje apatinėje prietaiso dalyje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Baldinė plokštė turi būti nuimta (pasirinktinai).
Išorinės durelės turi būti nuimtos.
Kojelių skydas turi būti nuimtas (pasirinktinai).→589
Pagrindo lizdy dangtelis turi būti nuimtas.→590

4.16.1 Nutekamojo kanalo keitimas

Likęs vanduo

■ Atjungus išleidimo žarna, gali ištekėti likęs vanduo.

■ Vandenj surinkite arba pašalinkite iš pagrindo vonelės švirkštu.

1. Atkabinkite surinkimo mechanizmą ties viršumi (1, 2).

1. Atleiskite spraudę ties viršumi.

1. 1. Po metaliniu stabdikliu jstatykite atsuktuvą (1).

2. Švelniai atleiskite metalinį spaustuką (2).

1. Iškelkite nutekamaji vamzdj.

4.16.2 Nutekamojo vamzdžio jdėjimas

Idėjus nutekamajį vamzdį netinkamai, vanduo gali pažeisti prietaisą!

Tinkamai jstatykite nutekamaji vamzdj ties apačia i pagrindo jdubimo kreipiklj.

Tinkamai jstatykite nutekamaji vamzdį ties viršumi į reikiamą vietą, kad užsifiksuotų.

1. 1. Istatykite nutekamaji vamzdji (1).

2. Perkelkite nutekamaji vamzdji sandariklj (2).

3. Jspauskite nutekamaji vamzdji sandariklio kreipiklj (3).
4. Atsargiai jstatykite nutekamaji vamzdj (4).
5. Užspauskite nutekamojo vamzdžio spaustuką (5).

1. Patikrinkite, kaip vamzdis jdëtas kairëje ir dešinëje pusëje. 3. Patikrinkite, ar vamzdis tvirtai atsirëmës.

1. Užspauskite metalinį spaustuką kairėje ir dešinėje pusėje.

4.17 Vidinių durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

1. Pritvirtinkite durelių vyrį varžtais.
2. Istatykite vidines dureles j durelių vyrį.
3. Pritvirtinkite vidines dureles varžtais.

4.17.1 Vidinių durelių nuėmimas

1. Išsukite varžtus (1).
2. Nuimkite vidines dureles, keldami aukštyn (2).

4.17.2 Vidinių durelių įdėjimas

1. Atlenkite durelių sandariklj i priekj.
2. Perkelkite vidines dureles už durų sandariklio.
3. Uždarykite vidines dureles.
4. Atlenkite durelių sandariklj i viršų. Šoninės dalys pavaizduotos nukreiptos i viršų.
5. Perkelkite durelių vyrį j viršų.

Remontas

4.18 Vyrių keitimas

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Išorinės durelės turi būti nuimtos.
√ Pagrindo lizdy dangtelis turi būti nuimtas.
Kojelių skydas turi būti nuimtas (pasirinktinai).
Durelių spyruoklės turi būti išimtos.
Valdymo skydas turi būti nuimtas.
Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas.
√ Nutekamasis vamzdis turi būti atleistas.

4.18.1 Vyrių išmontavimas

1. Atleiskite spraudės pirštus atsuktuvu (1) ir ištraukite dureles keldami i viršų kartu su vyriais (2).

1. Atleiskite jžeminimo jungti nuo durelių vyrio.

Tuo pat metu išimkite apatinj durelių sandariklj.

1. Iš kiekvieno išmontuotų durelių vyrio išsukite po du varžtus.

4.18.2 Vyrių montavimas

Remontas

1. Jspauskite durelių sandariklj i apatinį vidinių durelių kraštą.

1. Pritvirtinkite vyrius iš abiejų šonų (1). Pritvirtinkite vyrį ir plastikinį durelių sandariklio laikikli prie vidinių durelių, į kiekvieną vyrį [sukdami po du varžtus (2).

1. Apatinj durelių sandariklj atsargiai uždėkite ant talpyklos nutekėjimo latakų (2) ir patikrinkite, ar jie įstatyti tinkamai.

2. Sukabinkite su vyriais (3).

6.

Neprijungus jžeminimo jungties, maitinimas gali būti tiekiamas i du- reles.

Remontas

1. Prie apatinio durelių sandariklio pritvirtinkite du spaustukus.

Remontas

4.19 Durelių sandariklio (apatinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išorinės durelės turi būti nuimtos.
Pagrindo lizdy dangtelis turi būti nuimtas.→590
Kojelių skydas turi būti nuimtas (pasirinktinai).→589
Durelių spyruoklės turi būti išimtos.
Valdymo skydas turi būti nuimtas.
Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas.

4.19.1 Durelių sandariklio išėmimas

1. Nuo apatinio durelių sandariklio nuimkite du spaustukus (1, 2).

1. Atkabinkite nutekamaji kanalą.

1. Iškelkite nutekėjimo lataką.

1. Išimkite vidinių durelių apatinį sandariklj.

4.19.2 Durelių sandariklio įdėjimas

1. Uždėkite sandarinimo gaubtelius iš kairės ir dešinės sandarinimo bėgelio pusės ir įdėkite durelių sandariklį.

1. [statykite durelių sandariklį kartu su sandarinančiuoju atvartu i vidines dureles.
2. Pritvirtinkite durelių sandariklj dviem spaustukais.

→ "Vyrių montavimas", 595

Remontas

4.20 Durelių sandariklio (viršutinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.20.1 Durelių sandariklio išėmimas

Išimkite durelių sandariklj iš vidinio rėmo.

4.20.2 Durelių sandariklio įdėjimas

Prieš dedant reikia atpjauti linkamo ilgio durelių sandariklj. | 81 cm aukščio prietaisus dedamas 1750 mm ilgio sandariklis, o | 86 cm aukščio – 1850 mm.

1. Pasiruoškite tinkamą durų sandariklj.
2. Isitikinkite, kad sandarinimo profilio déjimo padétis yra teisinga.

1. Baltas taškas turi būti tame pačiame aukštyje, kaip ir sandariklio dugno juostelė.

Sandariklis turi būti nebanguotas ir nejsitempęs ties kampais. Sandariklis ties galais pjaunamas įstrižai ir į talpyklos apačią ties priekiu nusmailinamas.

Sandariklio galą po vidinémis durelémis nukreipkite tiesiai priekinės dalies link. Sandariklis turi kuo labiau remtis į talpyklos kraštą.

Tinkamai įstatytas durelių sandariklis:

„EmotionLight“ jrengta viršutinėje priekinėje skalavimo talpos srityje, prietaiso išorėje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
√ Turi būti nuimtas stalviršis (pasirinktinai).
√ Turi būti nuimtas dešinės pusės skydas (pasirinktinai).→582

4.21.1 „EmotionLight“ nuémimas

1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).

1. Nuimkite laikiklj keldami j viršų (2).

2. Ištraukite kištuką iš jungties (apačioje dešinėje, ties prietaiso priekiu).

3. Atjunkite nuo maitinimo modulio elektros jungti.

1. Išimkite „EmotionLight“ iš prietaiso.

4.21.2 „EmotionLight“ jdėjimas

1. [statykite laikiklj i skalavimo talpos rémą (1).

1. Užfiksuokite tvirtinimo fiksatorių (2).

3.

DÈMESIO! Netinkamas jdèjimas! Galima pažeisti kabelj durelių vyrio srityje. ► Prijunkite kabelj durelių vyrio srityje (tarp plokštės vyrio ir ska- lavimo talpos), kad jo negalėty pažeisti judančios dalys.

Prijunkite kabelj prie dešiniojo apatinio šono.

Pav. 3: Plokščiasis kabelis

1. Ikiškite kištuką.

Remontas

4.22 „TimeLight“ keitimas

„TimeLight“ keiskite tik kaip visiškai surinkta detalę. „TimeLight“ modulis tvirtinamas prie galinio pagrindo lizdu dangtelio.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Kojelių skydas turi būti nuimtas.→589
Pagrindo lizdy dangtelis turi būti nuimtas ir prijungtas.→590

4.22.1 „TimeLight“ nuémimas

1. Palenkite spraudes (1) šiek tiek j išorę.

1. Išimkite „TimeLight“ modulj iš kreipiklio keldami j viršų (2).

4.22.2 „TimeLight“ montavimas

1. Atlenkite spraudes (1) i pradinę padėtį.
