KULLANIM KILAVUZU SR65ZX22ME SIEMENS

5. Demontaţi şase şuruburi.

İkaz bilgilerinin yapısı ......................................................................929

Üst tablanın değiştirilmesi ............................................................................932

86 cm'lik modeller için 614935 kodlu malzemenin takılması...............933

Geçme parçanın takılması...............................................................933

varioDrawer'ın değiştirilmesi.........................................................................935

varioDrawer'ın çıkarılması ...............................................................935

Püskürtme kollarının değiştirilmesi................................................................937

Püskürtme kolunun çıkartılması .......................................................937

Fırın tepsisi püskürtme kafasının takılması....................................................939

Güç kablosunu değiştirme............................................................................940

Deterjan kapağının değiştirilmesi..................................................................941

Deterjan kabının çıkarılması..............................................................941

Deterjan kabı kapağının takılması......................................................941

Atık su pompa kapağının değiştirilmesi...........................................................942

Atık su pompa kapağının çıkartılması ................................................942

Atık su pompa kapağının takılması ....................................................942

Dış kapının değiştirilmesi...............................................................................945

Taban soket plakasının değiştirilmesi .............................................................951

Taban soket plakasının takılması.......................................................951

Taşma borusunun değiştirilmesi.....................................................................952

İç kapının değiştirilmesi .................................................................................955

İç kapının çıkartılması.......................................................................955

İç kapının takılması...........................................................................955

Menteşelerin değiştirilmesi.............................................................................956

Kapı contasının (alt) değiştirilmesi..................................................................959

Kapı contasının çıkartılması ..............................................................959

Kapı contasının takılması..................................................................960

Kapı contasının (üst) değiştirilmesi.................................................................961

Kapı contasının takılması..................................................................961 Onarım İpuçları-Bulaşık makinesi 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa926/9654.21 EmotionLight ışığının değiştirilmesi...............................................................962

EmotionLight ışığının çıkartılması ....................................................962

EmotionLight ışığının takılması ........................................................962

TimeLight'ın (Zaman göstergesi) Değiştirilmesi..............................................965

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler, uyarılar ve söz konusu riskleri içerir. Sorularınız varsa, lütfen yetkili servisimizle irtibata geçiniz. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa928/965Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu.

Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm

Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa929/965Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Keskin kenarlar nedeniyle yaralanma tehlikesi! ¡ Koruyucu eldiven kullanılmalıdır. Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri ¡ Koruyucu ayakkabı giyin. ¡ Yere düşmemesi için ağır parçaları emniyete alın. ¡ Haraketli parçaların arasına gövde parçaları koymayın. Cihaz güvenliğinde / fonksiyonda tehlike! ¡ Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! ¡ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın. Güvenlik 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa930/965Ekipman ve yardım Tanımlama Detaylar Görüntüler Delik boşluklu Torx T20 tornavida [00340764] 100mm, emniyet pimli vidalar için Torx T15 tornavida Uzunluk 80mm Düz tornavida Bıçak 10mm x 1,6mm x 200mm İğne uçlu pense [00340871] Uzunluk: 200mm, düz Ekipman ve yardım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa931/965Onarım

4.1 Üst tablanın değiştirilmesi

Ön koþul: Cihazın fişi çekilir. Cihaza serbest erişim mümkün.

4.1.1 Üst tablanın sökülmesi

1. 1. Üst tablanın altındaki her iki kolu yukarı itin (1).

2. Üst tablayı önden hafifçe kaldırın (2).

2. 1. Üst tablayı arkaya doğru itin (3).

2. Üst tablayı arkaya doğru itin (4).

3. Üst tablayı çıkarın.

4.1.2 Üst tablanın monte edilmesi

Ters sıra ile monte edin. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa932/9654.2 Sepetlerin monte edilmesi Ön koþul: İlgili basket, cihazdan çıkarılmış.

4.2.1 86 cm'lik modeller için 614935 kodlu malzemenin takılması

Özel yardýmcý ekipman: Sekme Klavuzu [00614935] Geçme parça [00618565]

1. 614935 kodlu malzemeyi sepetin önüne çapraz olarak yerleştirin.

2. Sekme kanalını ortalayın ve yerine oturtun.

4.2.2 Geçme parçanın takılması

Özel yardýmcý ekipman: Sekme Klavuzu [00614935] Geçme parça [00618565] Parçalar yıkanırken, bu parça katlanabilir. Verilen ekstra açı, parçaların altındaki su toplanmasını azaltır. Uzun bardaklar yıkandığı durumda bu parçanın aşağı katlanması tavsiye edilir. Eğer üst sepette opsiyonel plastik uçlar varsa bu çıkartılmalıdır.

1. Plastik ucu çıkarın.

2. Geçme parçayı yerine oturtun.

3. Klipsi dışarı doğru katlayın.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa933/9654. Yıkanacak çamaşırları yerleştirin.

4.2.3 Buhar ünitesinin takılması

Buhar ünitesi ile sepet sisteminin altındaki uç parçaları sıkıştırın. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa934/9654.3 varioDrawer'ın değiştirilmesi

4.3.1 varioDrawer'ın çıkarılması

1. Tutamak kanatlarını içe doğru bükün.

2. Tutamacını yukarı doğru çıkarın.

3. Plastik yan ekleri dışa doğru bastırın ve bunları çerçeveden yukarı doğru bastırın.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa935/9654. Kılavuz tırnakları dikkatlice dışa doğru bükün.

5. Kıvrımlı parçaları tırnaklardan dışarı çekin.

6. Tutuculardan ayırarak ön taraftaki metal çerçeveye bastırın.

7. Metal çerçeveyi kılavuzdan geri itin.

4.3.2 varioDrawer'ın takılması

Ters sıra ile monte edin. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa936/9654.4 Püskürtme kollarının değiştirilmesi

4.4.1 Püskürtme kolunun çıkartılması

1. Püskürtme kolunu çıkartmak için yukarıya doğru çekin.

2. Püskürtme kolunu (1) çevirin ve çıkartın (2).

4.4.2 Püskürtme kolunun takılması

Püskürtme kolunu yerleştirin. Püskürtme kolu yerine oturur. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa937/9654.5 Filtrelerin değiştirilmesi

4.5.1 Filtrenin çıkartılması

1. Kaba filtreyi saat dönüş yönünün tersine çevirin (1) ve filtre sistemini çıkartın (2).

Pompa kabına yabancı cisimlerin düşmediğini kontrol edin.

2. Mikro filtreyi çıkartmak için aşağı çekin.

3. Kilitleme tırnaklarını birbirine doğru bastırın (1) ve kaba filtreyi kaldırarak çıkartın

4.5.2 Filtrelerin takılması

1. Filtre sistemini tekrar birleştirin.

Kaba filtredeki kilitleme tırnaklarının yerlerine oturduğundan emin olun.

2. Filtre sistemini cihaza yerleştirin ve kaba filtreyi saat dönüş yönünde çevirin.

Ok işaretlerinin aynı hizada olduğundan emin olun. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa938/9654.6 Fırın tepsisi püskürtme kafasının takılması

1. Üst sepeti çıkartın.

2. Fırın tepsisi püskürtme kafasını tutucuya (1) yerleştirin ve sağa doğru çevirin (2).

Fırın tepsisi püskürtme kafası yerine oturur. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa939/9654.7 Güç kablosunu değiştirme Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün.

4.7.1 Güç kablosunu çıkarma

Güç kablosunun fişini dikkatlice yukarı ve aşağı hareket ettirin ve elektrik prizinden çekin.

4.7.2 Güç kablosunu takma

DİKKAT! Şebeke bağlantısında aşırı ısınma! Yangın riski

Fişi sesi duyulana kadar elektrik prize itin.

Fiş duyulur şekilde yerine oturana kadar güç kablosunun fişini elektrik prizine takın. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa940/9654.8 Deterjan kapağının değiştirilmesi Kaldıraç aracı olarak küçük bir tornavida kullanılabilir. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Kapı açık olmalıdır. Deterjan kapağı açıldı.

4.8.1 Deterjan kabının çıkarılması

1. Deterjan kapağını 5 mm kaydırın.

2. Alt taraftaki deterjan kapağını kılavuz rayların dışına kaldırın ve üst taraftaki

deterjan kapağını kılavuz rayların dışına çıkarın.

1. Yayın uzun ucunu deterjan kabının montaj deliğine sokun (1).

2. Yayın kısa ucunu deterjan kapağının montaj deliğine sokun (2).

3. Kapağa bastırarak yerine oturtun.

4.8.3 Deterjan kabı kapağının takılması

1. Deterjan kapağını tamamen açık konumdan 5 mm önce bir taraftaki kılavuz

raylarına yerleştirin. Hafif bir kuvvet uygulayarak karşı tarafı kılavuz raylara bastırın.

2. Hafif bir kuvvet uygulayarak karşı tarafı kılavuz raylara bastırın.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa941/9654.9 Atık su pompa kapağının değiştirilmesi Ön koþul: Sepet çıkartılmıştır. Filtreler çıkartılmıştır.→938

4.9.1 Atık su pompa kapağının çıkartılması

1. Mevcut suyu boşaltın.

Gerekirse bir sünger kullanın.

2. Pompa kapağını bir kaşıkla kaldırarak çıkartın ve çapraz parçayla tutun.

3. Pompa kapağını belirli bir açıyla içeri doğru kaldırın ve çıkartın.

4.9.2 Atık su pompa kapağının takılması

Pompa kapağını yerleştirin (1) ve aşağı doğru bastırın (2).

Pompa kapağı yerine oturur. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa942/9654.10 Yan panelin değiştirilmesi Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Solo cihazlar: üst tabla sökülmüş olmalı.

4.10.1 Yan paneli çıkarma

2. Yan paneli hafifçe dışa doğru eğin (2).

3. Yan paneli indirin ve taban oluğundan çekin (3).

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa943/9654.10.2 Yan panelin takılması

1. Yan paneli taban plakasına yerleştirin.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa944/9654.11 Dış kapının değiştirilmesi Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.

4.11.1 Dış kapının sökülmesi

Aşağıda anlatılmış gibi vidaları sökün.

2. 4 adet vidayı sökün.

Kapıyı bir tarafından tutarak sabitleyin. 2 adet vidayı sökün.

4.11.2 Dış kapının takılması

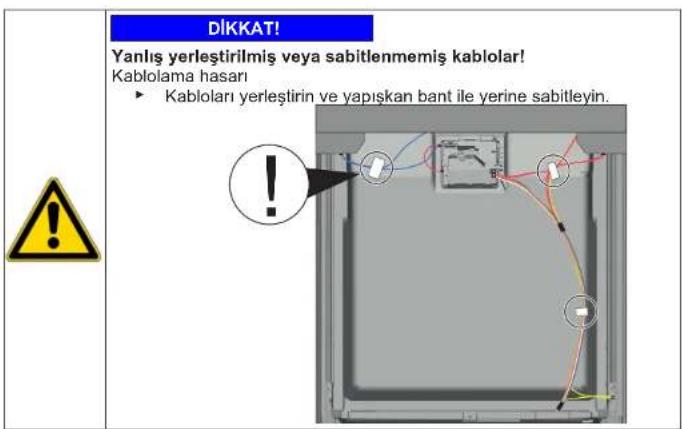

DİKKAT! Yanlış yerleştirilmiş veya sabitlenmemiş kablolar! Kablolama hasarı

Kabloları yerleştirin ve yapışkan bant ile yerine sabitleyin.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa945/965Ön koþul: Yalıtım keçesi, dış kapının iç kısmına doğru şekilde yerleştirilmiş ve sabitlenmiştir. Menteşeler dış kapıya yerleştirilir.

1. İç kapıyı sert bir şekilde kapatmayın.

2. Dış kapağı kontrol panelinin altına doğru itin (1).

3. Dış kapağı iç kapağa doğru bastırın ve basılı tutun (2).

Kapıyı bir tarafından tutarak sabitleyin. Kapağı açın ve onu iki adet vida ile emniyete alın (4 x 11 mm metal vidalar).

5. Dış kapağı dört adet vida ile emniyete alın (4 x 11 mm metal vidalar).

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa946/9654.12 Kontrol panelinin değiştirilmesi İşletim kartı arızalıysa, tüm kontrol panelinin değiştirilmesi gerekir. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Dış kapı sökülmüş olmalı. Dış kapı sökülmüş olmalı.

4.12.1 Kontrol panelini sökme

1. Elektrik bağlantılarını kontrol panelinden ve parlatıcı eksiklik sensöründen (1, 2)

2. Toprak kablosunu (3) ayırın (isteğe bağlı).

3. Cihaz kapağını açın.

4. Kontrol panelini düşmemesi için tutun.

5. 6 adet vidayı sökün.

6. Kontrol panelini çıkarın.

4.12.2 Kontrol panelini takma

4 x 16 mm vidalar kullanın.

Ters sıra ile monte edin. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa947/9654.13 Kapı yaylarının sabitlenmesi

1. Germe ipi koruyucu kapağını çıkartın.

2. 1. Kapıyı hafifçe açın (1).

2. Taşıyıcı tabandaki oluğa sabitleyin (2).

3. Kapıyı yavaşça kapatın (3).

İp sistemi, otomatik olarak kapı menteşesine bağlanır. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa948/9653. 1. Kapıyı hafifçe kapatın (4).

2. Oluğu arkaya kaydırın ve kapı menteşesini (5) serbest bırakın.

4. İşlemi, cihazın diğer tarafında tekrarlayın.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa949/9654.14 Ayak panelinin değiştirilmesi Ayaklar birebir aynıdır ve birbirleriyle değiştirilebilir. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Dış kapı sökülmüş olmalı. Dış kapı sökülmüş olmalı.

Hatalı sökme. Ayak parmağı paneli yan taraftan gevşetilir ve çıkarılırsa, iki braket kırılabilir. Yalnızca bir braket hasar görmüşse, braketler birbiriyle aynı olduğu için taraf değiştirilebilir. Tampon çıkarılırken tabanın ön kısmını ayağınız ile desteklemeniz önerilir. Bu şekilde tabanın arka kısmına aşırı yük binmesi engellenmiş olur.

2. Yataklara (1) bir tornavida sokun ve tırnakları aşağıya bastırarak serbest bırakın.

4. Ayakları öne doğru çıkarın (1).

4.14.2 Ayak panelinin takılması

1. Ayakları yerleştirin.

2. Ayak panelini üstten takın (1) ve duyulur şekilde yerine oturana kadar aşağı doğru

bastırın (2). Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa950/9654.15 Taban soket plakasının değiştirilmesi Taban soketi plakası ön kısımın altındaki alanda bulunur. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Panel (opsiyonel) sökülmüş olmalıdır. Dış kapı sökülmüş olmalı. Dış kapı sökülmüş olmalı. Uç panel sökülmüş olmalıdır (opsiyonel).→950

4.15.1 Taban soket plakasını çıkarma

1. 2 adet vidayı sökün (1).

2. Tırnak bağlantılarını ayırın (2).

3. Taban soket plakasını dikkatlice öne doğru eğin (1).

Model serisine bağlı olarak, EmotionLight 'ın fişi hala tabana sabitlenmiştir. İtici tırnaktaki fişin kilidini açın ve arkaya doğru çekin (opsiyonel) (2).

4.15.2 Taban soket plakasının takılması

Taban soket plakasını sökmenin tersi sırayla takın. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa951/9654.16 Taşma borusunun değiştirilmesi Taşma borusu, cihazın ön kısmında alt tarafta bulunur. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Panel sökülmüş olmalıdır (opsiyonel). Dış kapı sökülmüş olmalı. Uç panel sökülmüş olmalıdır (opsiyonel).→950 Taban soket sacı sökülmüş olmalı.→951

4.16.1 Taşma kanalının sökülmesi

Kalan su ¡ Boşaltma hortumu söküldüğünde kalan su tabana akabilir. ¡ Şırınga yardımı ile su çekilebilir.

1. Tırnak mekanizmasını üst taraftan çıkartın (1, 2).

2. Üst tarafta tırnağı serbest bırakın.

3. 1. Metal klipsin altına bir tornavida sokun (1).

2. Metal klipsi dikkatlice serbest bırakın (2).

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa952/9654. Taşma borusunu kaldırarak çıkartın.

4.16.2 Taşma borusunun takılması

Taşma borusunun yanlış takılması sonucu su hasarı meydana gelebilir! Taşma borusunu alt tarafta taşıyıcı taban kılavuzuna doğru şekilde yerleştirin. Taşma borusunu üst tarafta doğru bir şekilde yerine oturtun.

1. 1. Taşma borusunu yerleştirin (1).

2. Taşma borusunu contanın içine kaydırın (2).

3. Taşma borusunu contanın kılavuzuna bastırın (3).

4. Taşma borusunu dikkatlice yerleştirin (4).

5. Taşma borusunu oturtun (5).

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa953/9652. Sol ve sağ tarafta montajı kontrol edin. 3. Sıkı oturduğunu kontrol edin.

4. Sol ve sağ tarafa metal klipsi takın.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa954/9654.17 İç kapının değiştirilmesi Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.

4.17.1 İç kapının çıkartılması

2. İç kapıyı yukarıya doğru sökün (2).

4.17.2 İç kapının takılması

1. Kapı contasını öne doğru katlayın.

2. İç kapıyı kapı contasının arkasına getirin.

3. İç kapıyı kapatın.

4. Kapı contasını yukarıya doğru katlayın.

Yan parçalar yukarı bakar.

5. Kapı menteşesini yukarıya doğru hareket ettirin.

6. Kapı menteşesini vidalarla sabitleyin.

7. İç kapıyı kapı menteşesine yerleştirin.

8. İç kapıyı vidalarla sabitleyin.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa955/9654.18 Menteşelerin değiştirilmesi Ön koþul: Cihazın güç kaynağı ile bağlantısı kesildi. Dış kapı sökülmüş olmalı. Taban soket sacı sökülmüş olmalı. Uç panel sökülmüş olmalıdır (opsiyonel). Kapı yayları sökülmüş olmalı. Kontrol paneli sökülmüş olmalı. Sağ alt bölümdeki kablo demeti tutucusu sökülmüş olmalı. Taşma borusu serbest bırakıldı.

4.18.1 Menteşelerin sökülmesi

1. Kilit tırnakları bir tornavidayla serbest bırakın (1) ve menteşelerle birlikte kapıyı

yukarı doğru çekerek çıkartın (2).

2. Kapı menteşesindeki topraklama bağlantısını serbest bırakın.

Aynı zamanda alt kapı contası da çıkartılır.

4. Sökülen kapıda, her menteşeden iki vidayı çıkarın.

4.18.2 Menteşe kurulumu

TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike

Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir.

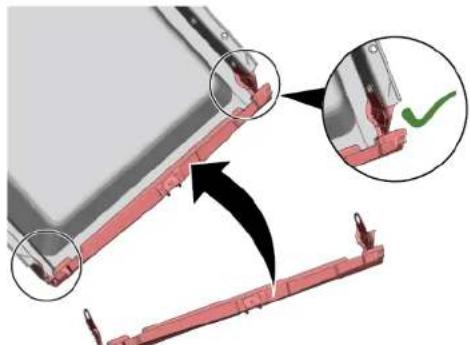

Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa956/9651. Kapı contasını iç kapının alt kenarına itin.

2. Her iki tarafa da menteşeler takın (1). Kapı contasının menteşesini ve plastik

tutucusunu her biri için iki vida kullanarak iç kapıya (2) sabitleyin.

3. Menteşeleri iç kapı ile birlikte asın (1).

4. Alt kapı contasını dikkatlice kabın taşma oluklarının üzerine yerleştirin (2) ve doğru

yerleştirilip yerleştirilmediğini kontrol edin.

5. Menteşeleri takın (3).

Topraklama bağlantısının eksik olması, kapıda şebeke potansiyeline neden olabilir. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa957/965Topraklama bağlantısını kurun.

7. Alt kapı contasına iki tespit klipsi takın.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa958/9654.19 Kapı contasının (alt) değiştirilmesi Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Dış kapı sökülmüş olmalı. Taban soket sacı sökülmüş olmalı.→951 Uç panel sökülmüş olmalıdır (opsiyonel).→950 Kapı yayları sökülmüş olmalı. Kontrol paneli sökülmüş olmalı. Sağ alt bölümdeki kablo demeti tutucusu çıkartılmıştır.

4.19.1 Kapı contasının çıkartılması

1. Alt kapı contasındaki iki tespit klipsini çıkartın (1, 2).

2. Taşma kanalını ayırın.

3. Taşma oluğunu kaldırarak çıkartın.

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa959/9654. Alt kapı contasını iç kapıdan çıkartın.

4.19.2 Kapı contasının takılması

1. Conta kapaklarını kapı contası ile birlikte conta rayının soluna ve sağına takın.

2. Kapı contasını menfez kapağı ile birlikte iç kapıya yerleştirin.

3. Kapı contasını iki tespit klipsiyle sabitleyin.

• "Menteşe kurulumu",956 Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa960/9654.20 Kapı contasının (üst) değiştirilmesi Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır.

4.20.1 Kapı contasının sökülmesi

Kapı contasını iç çerçeveden çıkartın.

4.20.2 Kapı contasının takılması

Kapı contası, takılmadan önce keserek doğru uzunluğa getirilmelidir. Uzunluk, 81 cm yüksekliğinde cihazlar için 1750 mm ve 86 cm yüksekliğinde cihazlar için 1850 mm'dir.

1. Uygun kapı contasını hazırlayın.

2. Sızdırmazlık profilinin doğru montaj konumunda olduğundan emin olun.

3. Beyaz nokta, sızdırmaz yatak şeridi ile aynı seviyede olmalıdır.

Conta, köşelerde dalgalı veya gerilmiş durumda olmamalıdır. Conta, uçlarda çapraz olarak kesilir ve ön tarafta kabın alt tarafına doğru incelir. Conta ucunu, iç kapının altına ön tarafa düz şekilde yerleştirin. Conta, kabın yan tarafına mümkün olduğunca uzak durmalıdır. Doğru takılmış kapı contası: Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa961/9654.21 EmotionLight ışığının değiştirilmesi EmotionLight ışığı, durulama tankının üst ön dış bölgesinde yer almaktadır. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Cihaza serbest erişim mümkün. Üst tabla sökülmüş olmalı (opsiyonel). Sağ yan panel çıkartılmıştır (isteğe bağlı).→943

4.21.1 EmotionLight ışığının çıkartılması

1. Arkadaki tutma kancasını ayırın (1).

2. Tutucuyu yukarıya doğru çıkartın (2).

3. Fişi konnektörden çekin (cihazın ön tarafında sağ altta).

4. Elektrik bağlantısını güç modülünden ayırın.

5. EmotionLight ışığını cihazdan çıkartın.

4.21.2 EmotionLight ışığının takılması

1. Tutucuyu durulama tankı çerçevesine yerleştirin (1).

DİKKAT! Yanlış montaj! Kapı menteşesi bölgesindeki kablolar hasar görebilir.

Kabloyu, kapı menteşesi bölgesine (plaka menteşesi ile durulama tankı arasında) hareketli parçalar tarafından hasar görmeyecek şekilde takın. Kabloyu sağ alt tarafa takın. Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa963/965Resim3: Düz kablo

Onarım 2021-03-22_9001630796 Copyright by BSH Hausgeräte GmbH Sayfa964/9654.22 TimeLight'ın (Zaman göstergesi) Değiştirilmesi TimeLight ışığını yalnızca komple parça olarak değiştirin. TimeLight modülü, taban soket plakasının arkasına monte edilmiştir. Ön koþul: Cihazın fişi çekilir. Cihaz, su beslemesinden ayrılır. Uç panel sökülmüş olmalıdır.→950 Taban soket plakası çıkartılmış ve döndürülmüş durumda.→951

4.22.1 TimeLight'ın sökülmesi

1. Tırnakları (1) hafifçe dışa doğru bükün.

2. TimeLight modülü yukarı doğru çekerek cihazdan dışarı çıkarın (2).

4.22.2 TimeLight kurulumu

1. Tırnakları (1) tekrar geriye doğru bükün.

2. TimeLight modülü geri iterek yerine yerleştirin (2).

3. Elektrik bağlantısını bağlayın.
