VS9 RGB - Unite Centrale Sharkoon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier PC (Unité Centrale)
Marque	Sharkoon
Modèle	VS9 RGB
Facteur de forme	ATX
Couleurs disponibles	Noir, Blanc
Dimensions (L x P x H)	42,3 x 20,5 x 48,5 cm
Panneau latéral	Verre trempé
Gestion des câbles	Oui
Slots d'expansion	7
Baies de disque 3,5"	2
Baies de disque 2,5"	6
Compatibilité carte mère	Mini-ITX, Micro-ATX, ATX
Longueur max. carte graphique	35,0 cm
Hauteur max. refroidisseur CPU	15,8 cm
Longueur max. bloc d'alimentation	21,0 cm
Ports I/O	1 x USB 3.2 Gen 2 Type-C, 2 x USB 3.0, Audio
Ventilateurs pré-installés	2 x 120mm avant, 1 x 120mm RGB adressable arrière
Configuration ventilateurs supportée	Avant : 2x120mm ou 1x120mm + radiateur ; Arrière : 1x120mm ; Supérieur : 2x120mm/140mm ou radiateur
Compatibilité RGB	Adressable, 2 ports, 14 modes manuels, compatible MSI, ASUS, Gigabyte, ASRock
Contenu de l'emballage	Boîtier, kit d'accessoires

FOIRE AUX QUESTIONS - VS9 RGB Sharkoon

Comment installer la carte mère dans ce boîtier ?

Insérez la carte mère dans le boîtier en alignant les trous de montage avec les entretoises. Utilisez les vis fournies. Assurez-vous que le panneau I/O est correctement positionné. Le boîtier supporte les formats Mini-ITX, Micro-ATX et ATX.

Comment gérer les câbles dans le VS9 RGB ?

Le boîtier est équipé d'un système de gestion des câbles. Passez les câbles derrière le plateau de la carte mère à travers les ouvertures prévues. Utilisez les attaches de câbles fournies pour maintenir l'ensemble propre.

Comment contrôler l'éclairage RGB ?

Vous pouvez contrôler l'éclairage RGB de deux façons : via le bouton reset (appuyez 2 secondes pour éteindre/allumer) qui permet de parcourir 14 modes, ou en connectant les ventilateurs à une carte mère compatible (MSI, ASUS, Gigabyte, ASRock) via le connecteur 5V D G.

Quelle est la longueur maximale de la carte graphique ?

La longueur maximale de la carte graphique est de 35,0 cm. Mesurez votre carte avant achat pour garantir la compatibilité.

Peut-on installer un watercooling ?

Oui, vous pouvez installer un radiateur à l'avant (hauteur max. 5,8 cm avec ventilateur) ou sur le panneau supérieur (hauteur max. 6,0 cm). Les formats supportés sont 120/140/240/280/360 mm à l'avant et 120/140/240/280 mm en haut.

Combien de ventilateurs sont livrés avec le boîtier ?

Le boîtier est livré avec 2 ventilateurs de 120 mm à l'avant et 1 ventilateur RGB adressable de 120 mm à l'arrière.

Quels types de disques durs puis-je installer ?

Vous pouvez installer jusqu'à 2 disques durs de 3,5" et jusqu'à 6 SSD de 2,5". Les emplacements sont situés derrière le plateau de la carte mère et dans le cage inférieure.

Comment nettoyer le panneau en verre trempé ?

Utilisez un chiffon doux non pelucheux et un nettoyant pour vitres ou un mélange d'eau et de vinaigre. Évitez les nettoyants abrasifs qui pourraient rayer le verre.

Le RGB est-il compatible avec ma carte mère ?

Le boîtier utilise des connecteurs RGB adressables (5V D G). Il est compatible avec les technologies MSI Mystic Light Sync, ASUS Aura Sync, Gigabyte RGB Fusion Ready et ASRock Polychrome Sync.

Comment retirer le panneau latéral en verre ?

Retirez les vis papillon à l'arrière du boîtier, puis faites glisser doucement le panneau en verre vers l'arrière. Soyez prudent pour éviter tout choc.

MODE D'EMPLOI VS9 RGB Sharkoon

Caractéristiques générales:

Facteur de forme: ATX
Slots d'expansion: 7
Revêtement intérieur:	√
Système de gestion des câbles:	√
Panneau latéral: Verre trempé
Versions en couleur: Noir, Blanc
Dimensions (L x P x H): 42,3 x 20,5 x 48,5 cm

Compatibilité RVB:

Type: Adressable
Ports: 2
Contrôle manuel : 14 modes
Compatibilité carte mère:	MSI Mystic Light Sync,ASUS Aura Sync,Gigabyte RGB Fusion Ready,ASRock Polychrome Sync
Broche RVB: 5V-D-coded-G

Baies maximum:

■ 3,5": 2

■ 2,5": 6

I/O

Type-C (USB 3.2 Gen 2): 1
USB 3.0 (supérieur): 2
Audio (supérieur):	√

Configuration des ventilateurs:

■ Panneau frontal:	2x ventilateur de 120 mm (pré-installé) + 1x ventilateur de 120 mm ou radiateur (en option)
■ Panneau arrière:	1x ventilateur LED RVB adressable de 120 mm (pré-installé)
■ Panneau supérieur:	2x ventilateur de 120 mm ou 2x ventilateur de 140 mm ou radiateur (en option)

Compatibilité:

Carte mère:	Mini-ITX, Micro-ATX, ATX
Longueur max. des cartes graphiques:	35,0 cm
Hauteur max. du refroidisseur CPU:	15,8 cm
Longueur max. du bloc d'alimentation:	21,0 cm
Hauteur max. du radiateuravec ventilateur (frontal):	5,8 cm*
Hauteur max. du radiateuravec ventilateur (supérieur):	6,0 cm

Contenu de l'emballage:

VS9 RGB, Kit d'accessoires

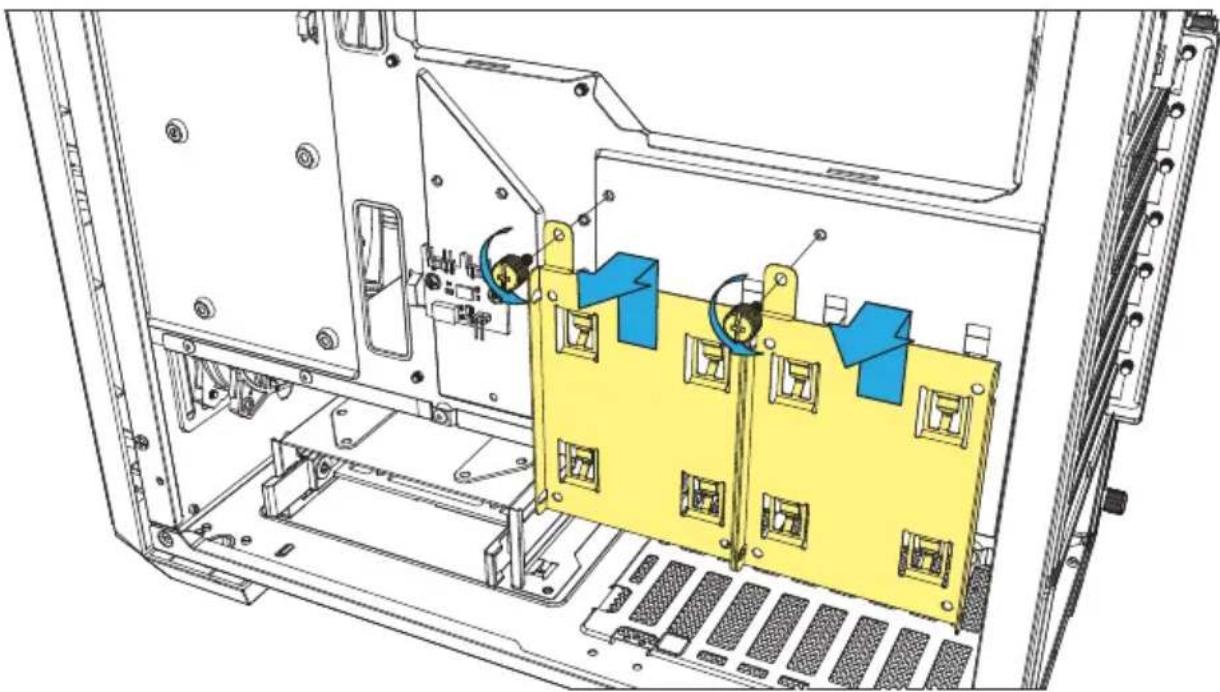

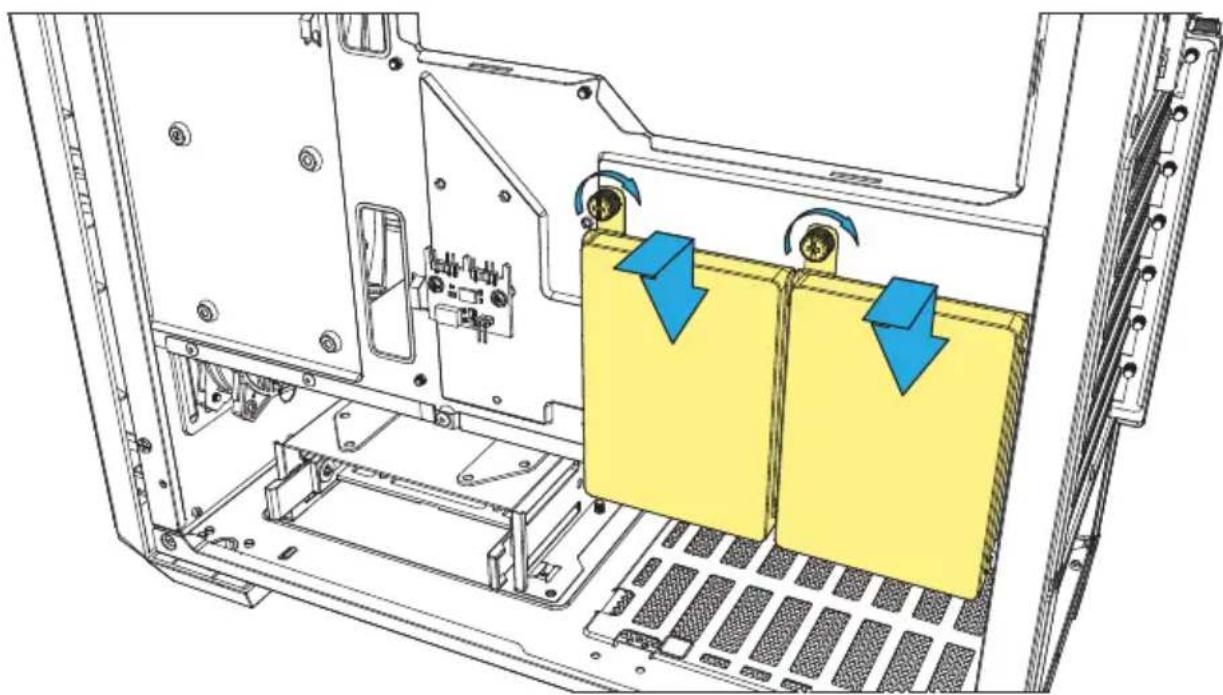

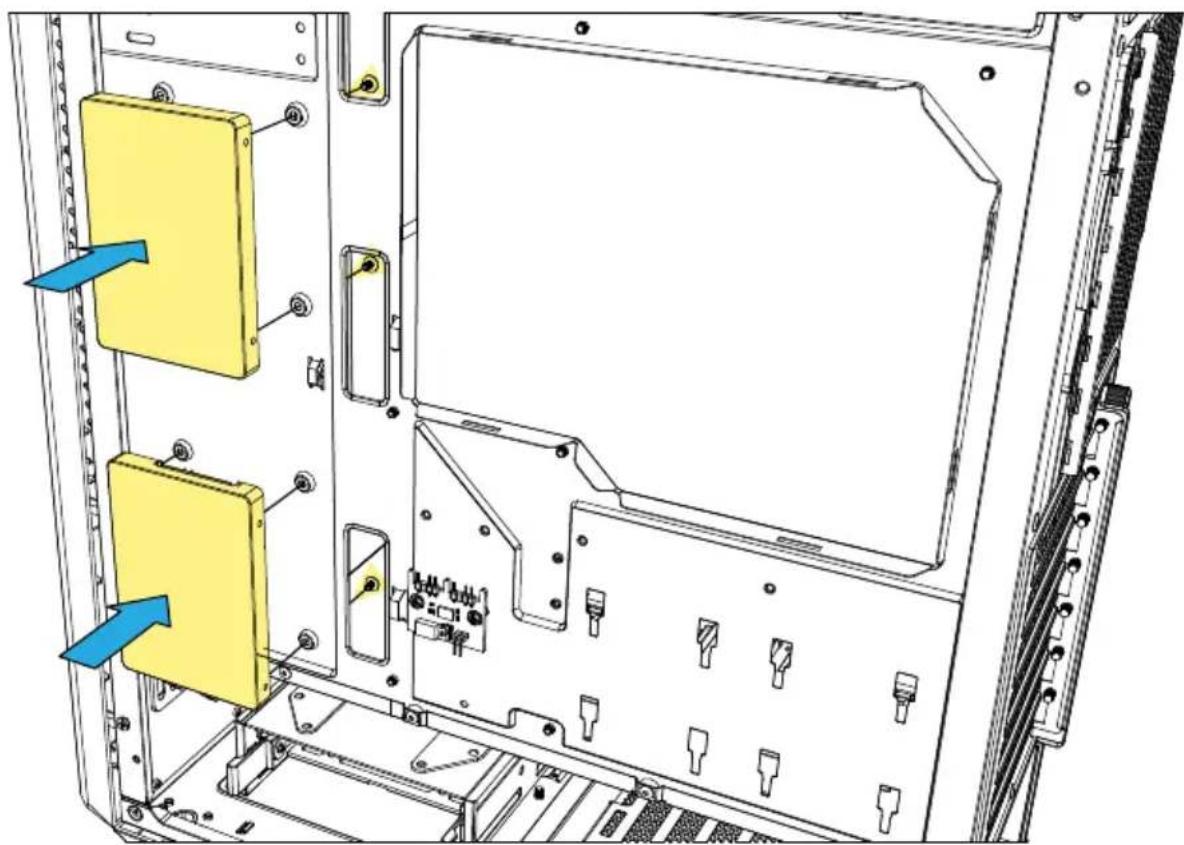

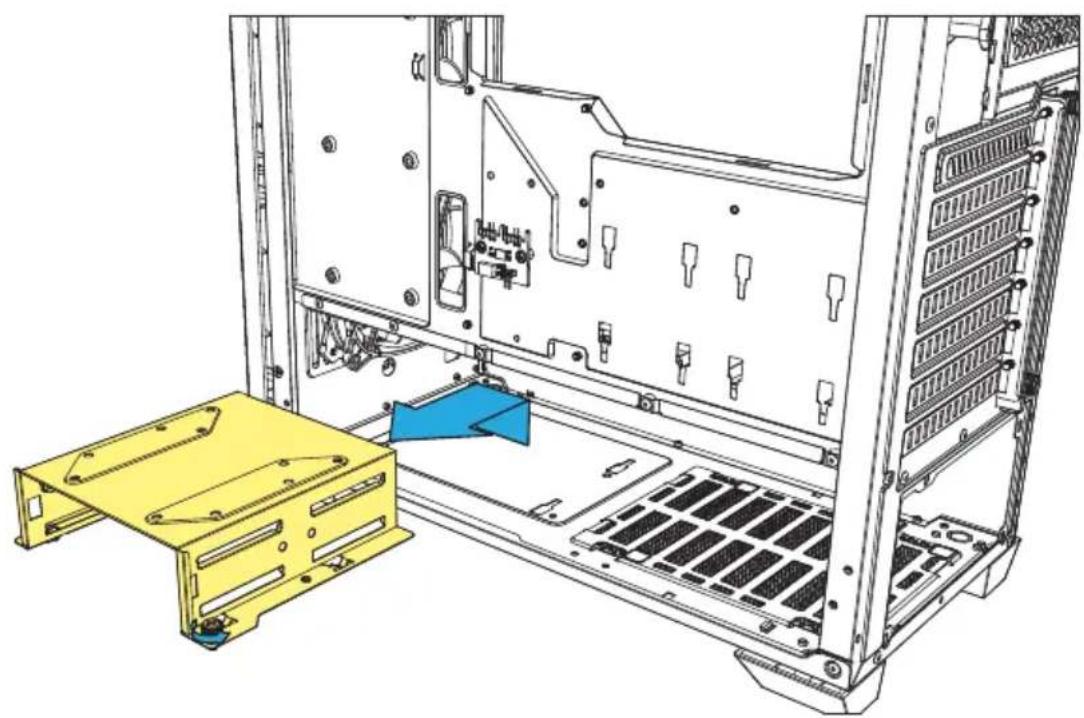

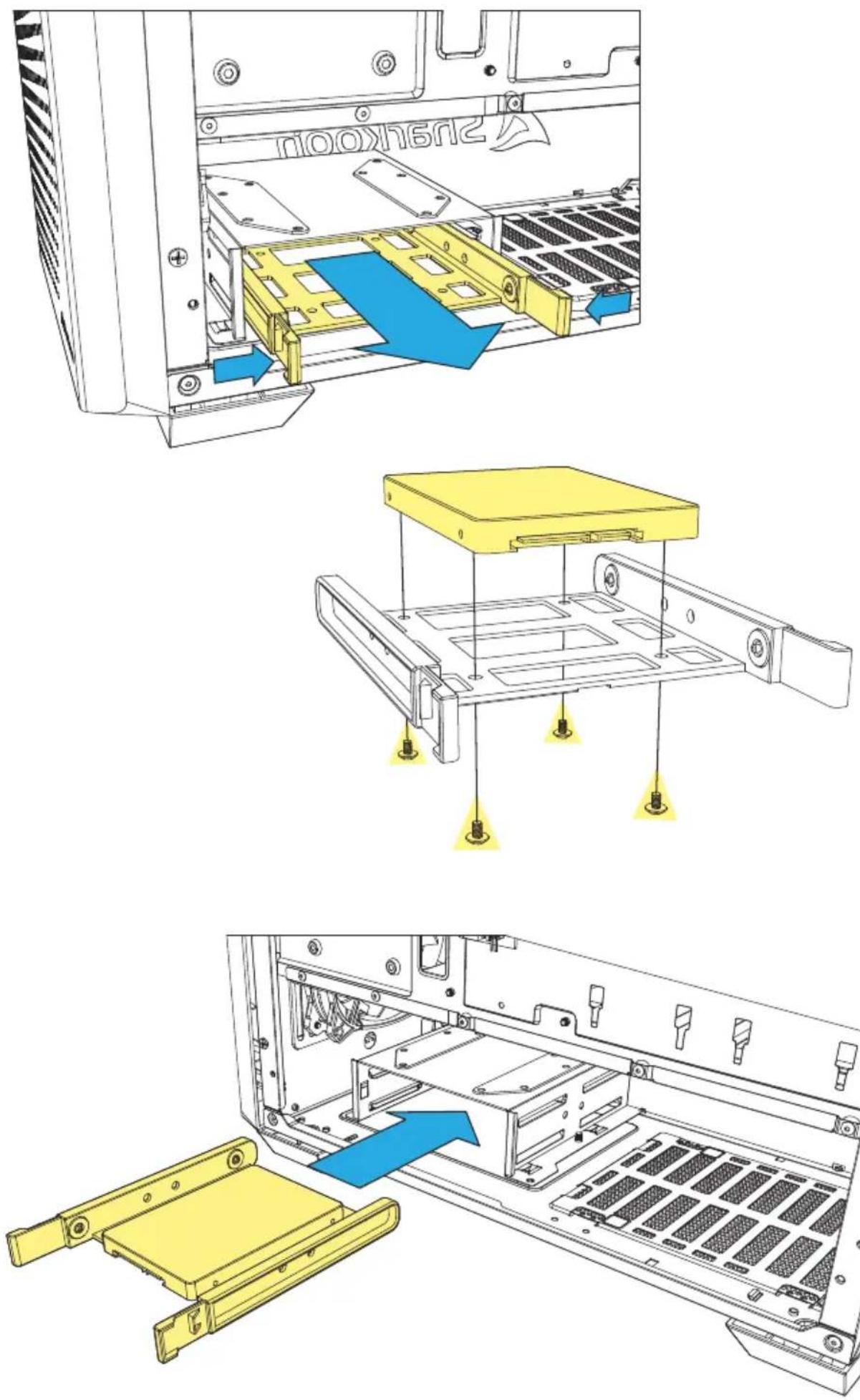

Installer les disques durs/SSD de 2,5"

Installer les disques durs/SSD de 2,5"

Installer les disques durs/SSD de 2,5"

Installer les disques durs/SSD de 2,5"

Installer les disques durs/SSD de 2,5"

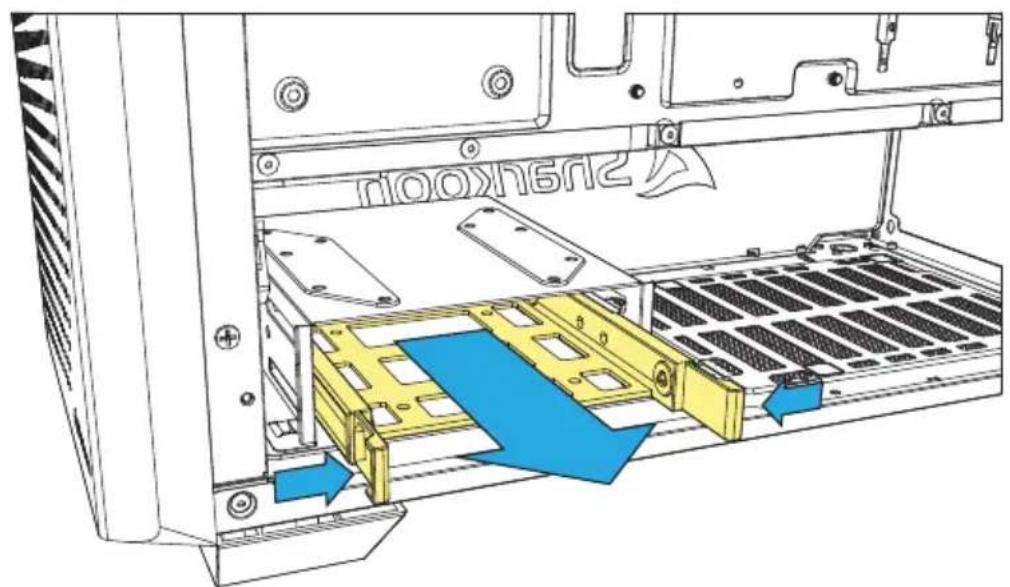

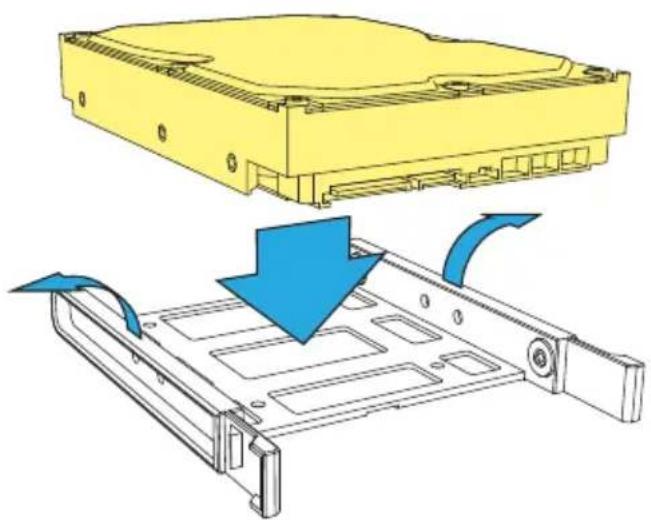

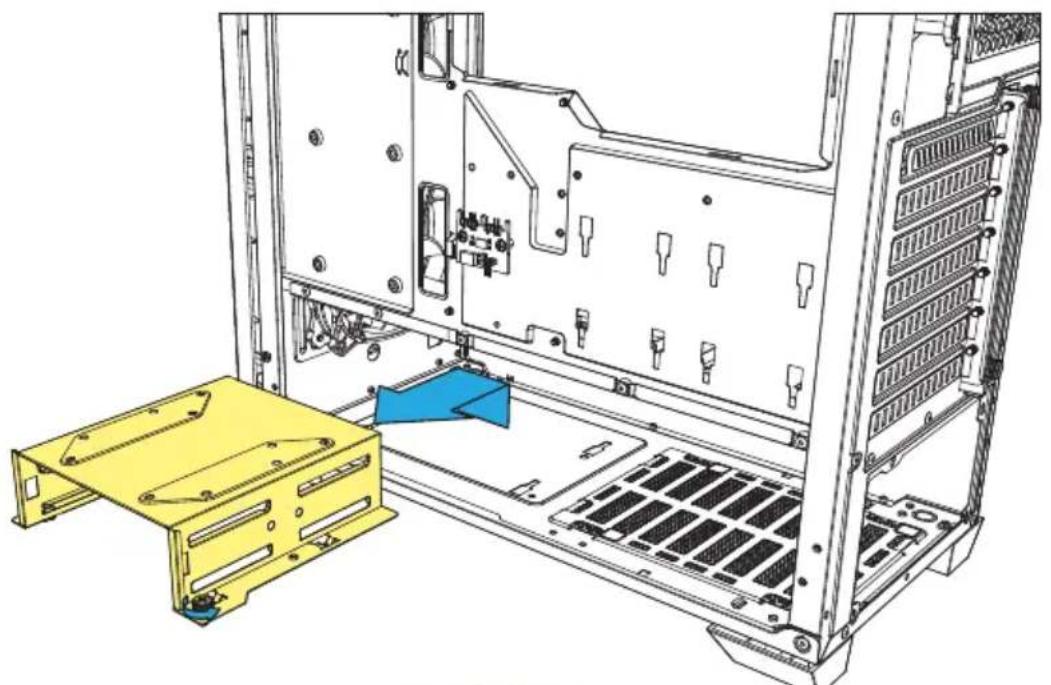

Installer les disques durs de 3,5"

m00xh6n2

Installer les disques durs de 3,5"

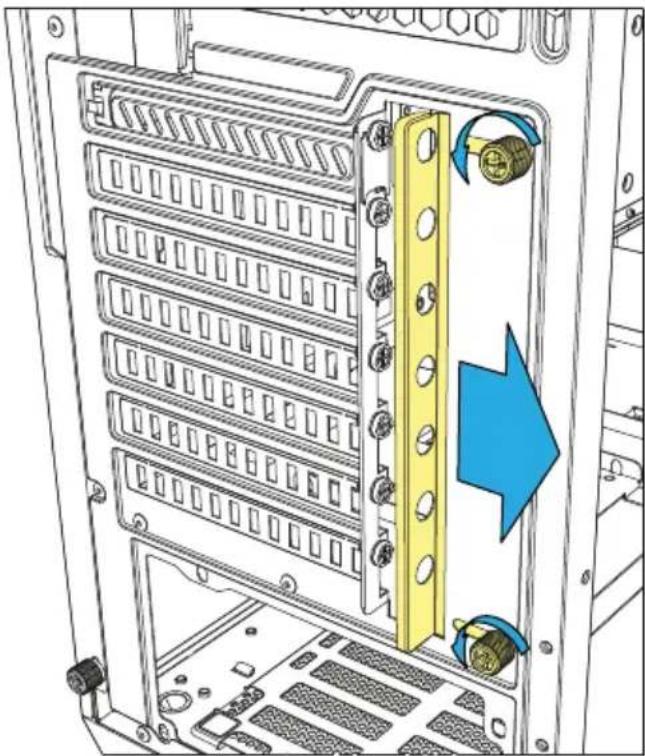

Installer les cartes d'extension

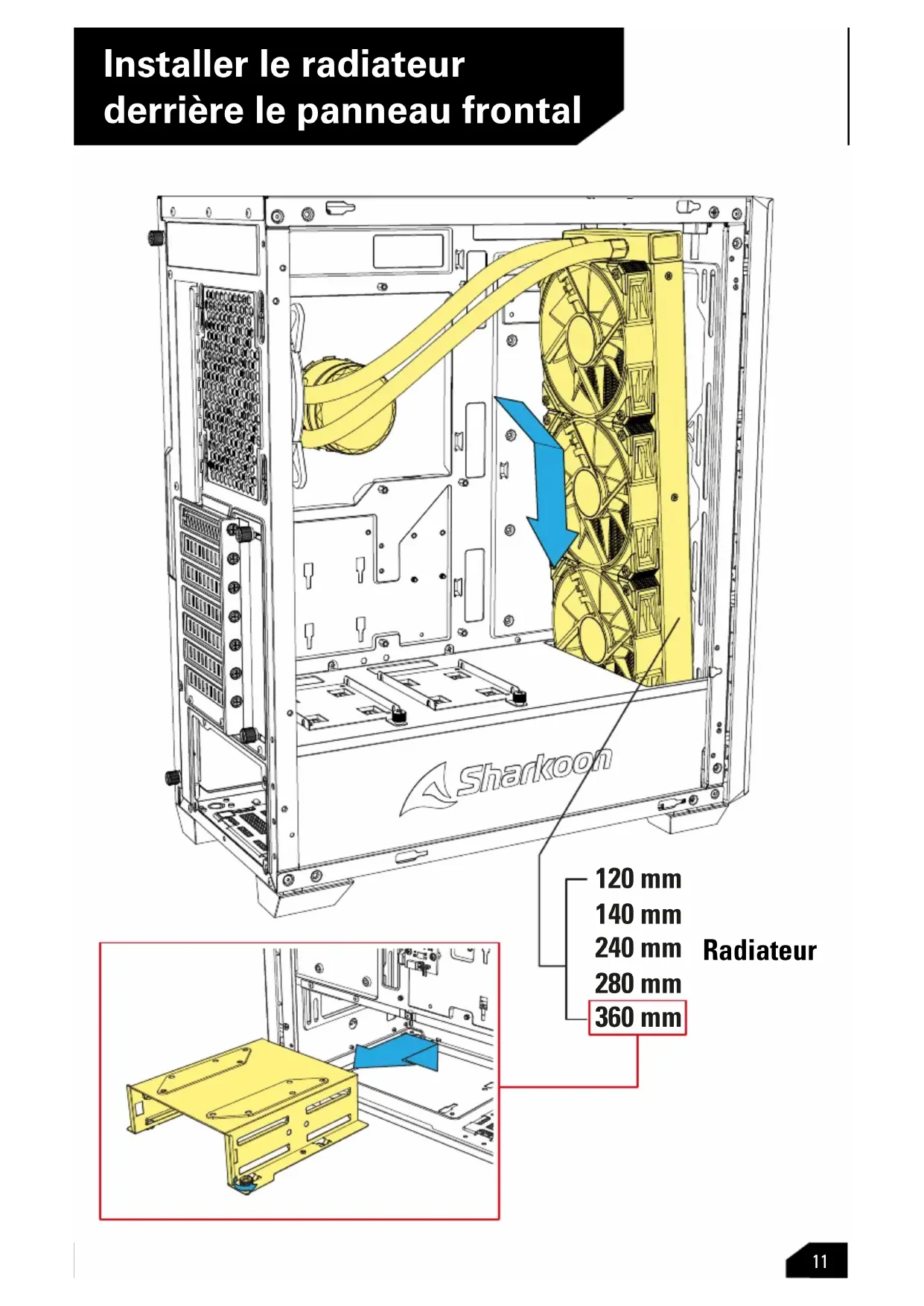

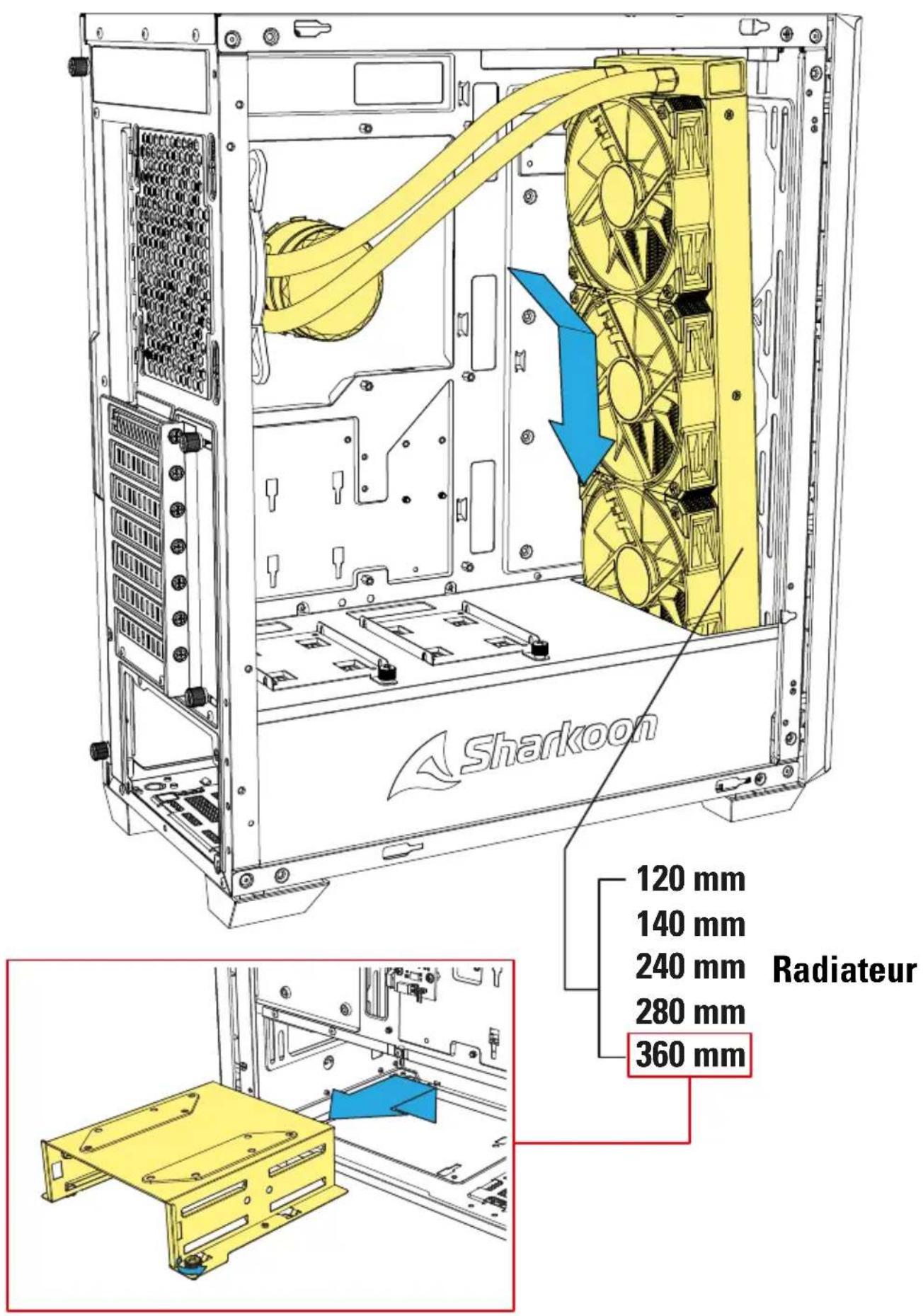

Installer le radiateur derrière le panneau frontal

Sharkoon 120 mm 140 mm Radiateur 240 mm 280 mm 360 mm

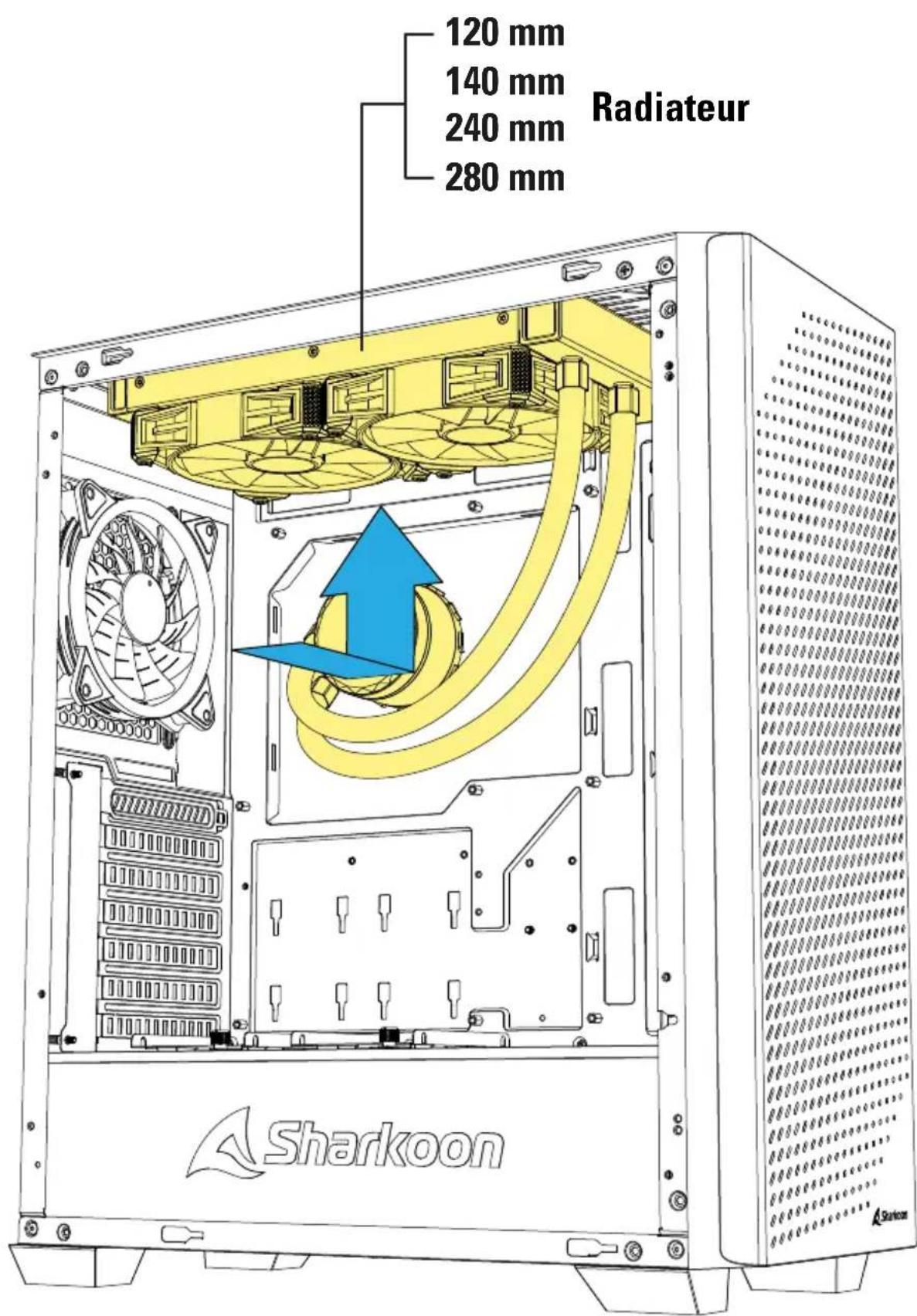

Installer le radiateur sous le panneau supérieur

120 mm 140 mm 240 mm 280 mm Radiateur Sharkoon

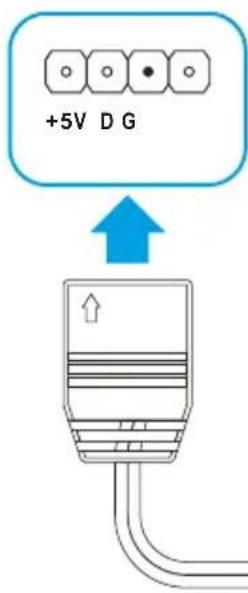

Commande RVB adressable via la carte mère

Ventilateurs / bandes LED RVB adressables

+5V D G

Barrette mâle de carte mère adressable RVB

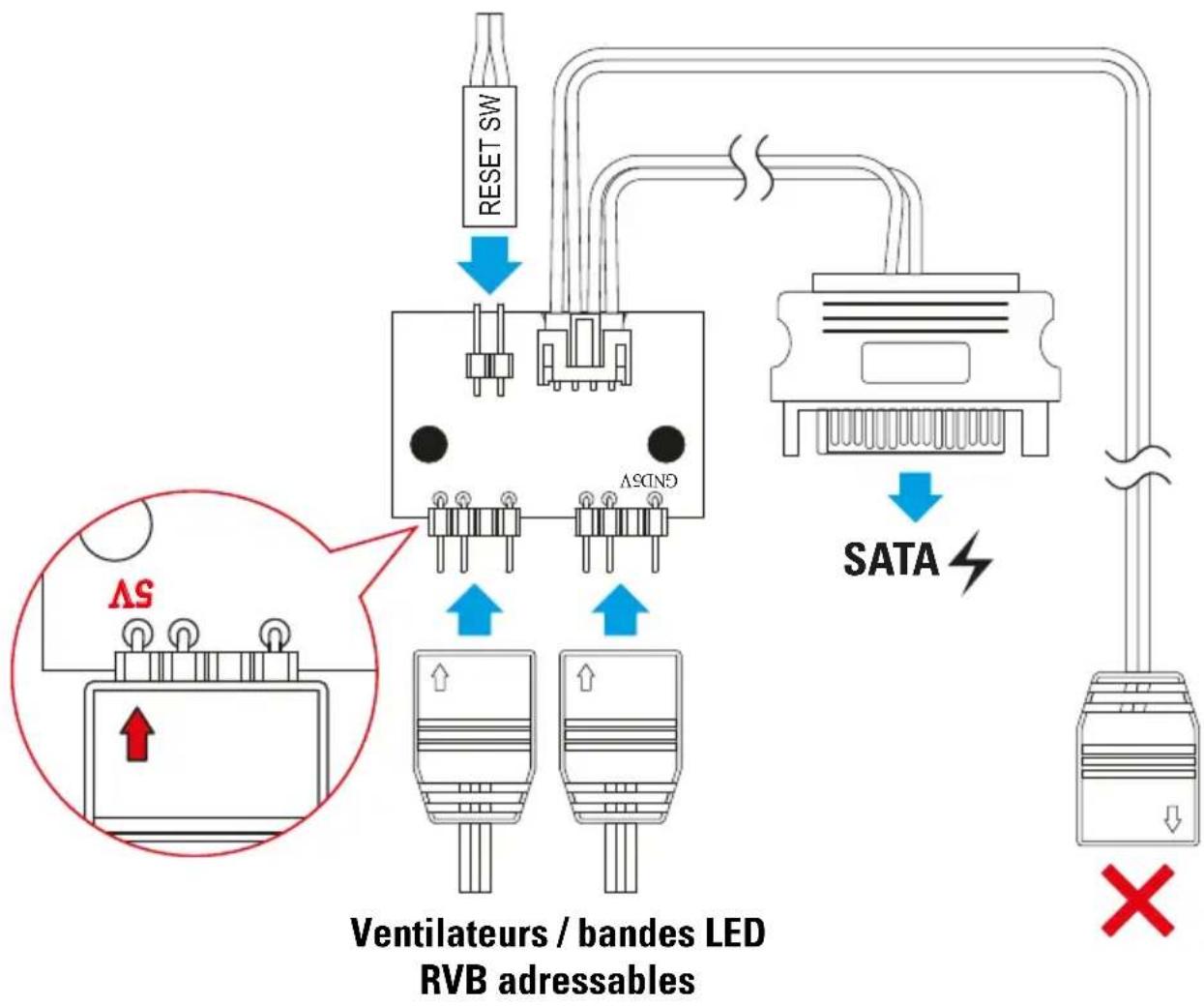

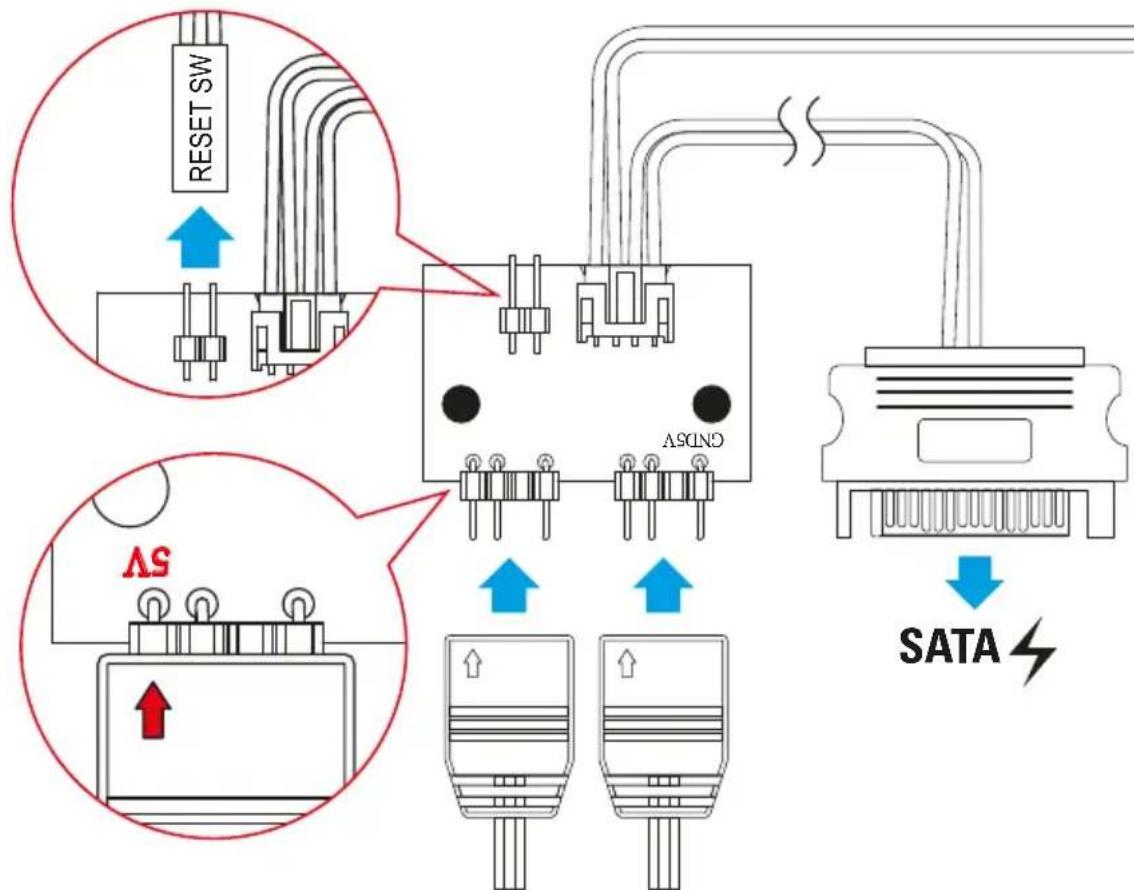

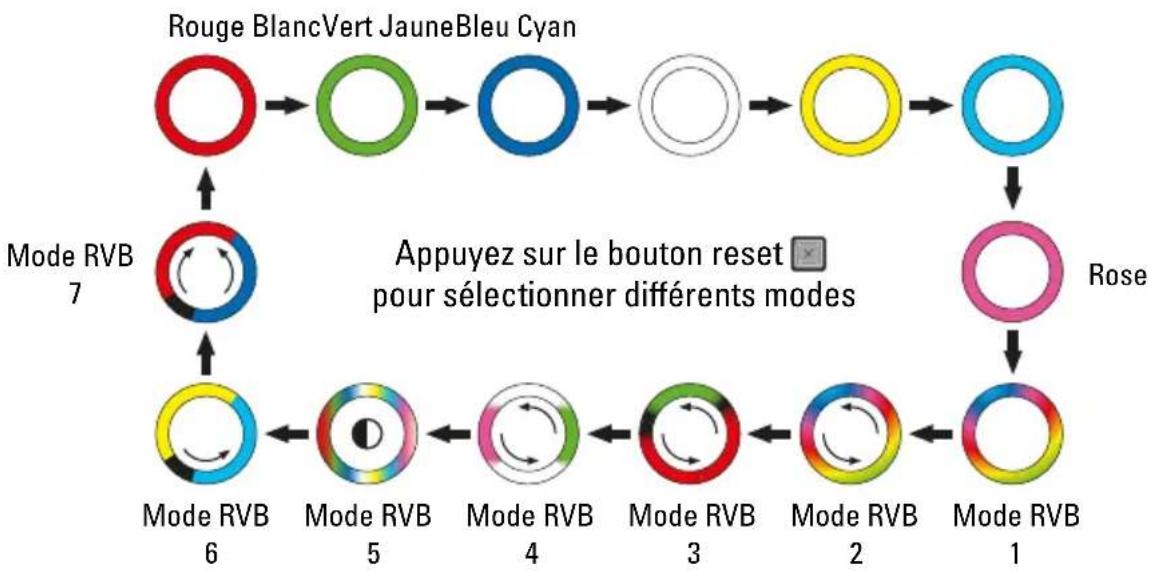

Commande RVB adressable manuelle

RESET SW AS GEN36V SATA Ventilateurs / bandes LED RVB adressables

Appuyez sur le bouton reset ✕ pendant 2 secondes pour éteindre les LED. Lorsque les LED sont éteintes, appuyez sur le bouton reset ✕ pour allumer les LED

Remarque(s)

Mentions légales

FSharkoon n'assume aucune responsabilité pour les pertes de données, en particulier celles causées par un traitement inapproprié.

Les noms de produits et descriptions sont des marques commerciales et/ou protégées des fabricants respectifs, acceptées comme protégées.

Dans le cadre de la politique d'amélioration continue des produits chez Sharkoon, le design et les spécifications sont sujets à des modifications sans préavis. Les spécifications nationales du produit peuvent varier.

Tous les droits sont réservés, en particulier pour la traduction, la réimpression, la reproduction par copie ou tout autre moyen technique. Toute infraction donnera lieu à une demande de compensation. Tous droits réservés, en particulier en cas de cession de brevet ou de brevet d'utilité. Les méthodes de livraison et de modification technique sont réservées.

Traitement de votre produit usagé

Votre produit est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être réutilisés et recyclés.

Lorsque ce symbole de poubelle barrée est présent sur un produit, cela signifie que ce dernier est couvert par la directive européenne 2012/19/UE.

Veuillez-vous informer sur le système local de collecte de tri sélectif pour les produits électriques et électroniques.

Veuillez respecter la réglementation locale et ne pas jeter vos produits usagés avec vos déchets ménagers. La mise au rebut conforme de votre ancien produit aidera à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
