MODE D'EMPLOI G-05 Esoteric

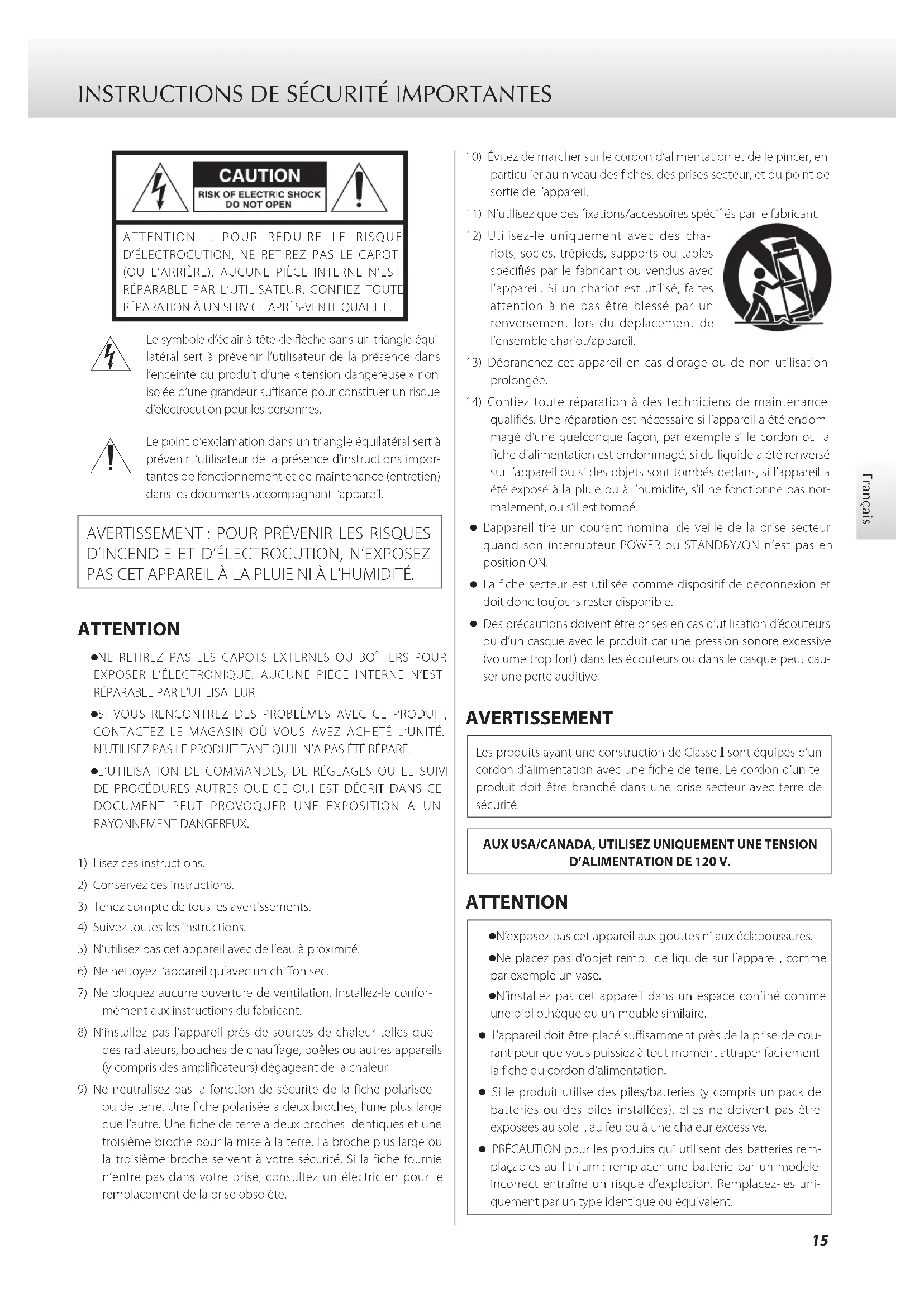

ATTENTION : POUR RÉDUIRE LE RISQUE D’ÉLECTROCUTION, NE RETIREZ PAS LE CAPOT (OU L’ARRIÈRE). AUCUNE PIÈCE INTERNE N’EST RÉPARABLE PAR L’UTILISATEUR. CONFIEZ TOUTE RÉPARATION À UN SERVICE APRÈS-VENTE QUALIFIÉ. Le symbole d’éclair à tête de flèche dans un triangle équi-latéral sert à prévenir l’utilisateur de la présence dans l’enceinte du produit d’une «tension dangereuse» non isolée d’une grandeur suffisante pour constituer un risque d’électrocution pour les personnes. Le point d’exclamation dans un triangle équilatéral sert à prévenir l’utilisateur de la présence d’instructions impor-tantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l’appareil.

AVERTISSEMENT: POUR PRÉVENIR LES RISQUES

D’INCENDIE ET D’ÉLECTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ. ATTENTION o NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR EXPOSER L’ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N’EST RÉPARABLE PAR L’UTILISATEUR. o SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L’UNITÉ. N’UTILISEZ PAS LE PRODUIT TANT QU’IL N’A PAS ÉTÉ RÉPARÉ. o L’UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.1) Lisez ces instructions.2) Conservez ces instructions.3) Tenez compte de tous les avertissements.4) Suivez toutes les instructions.5) N’utilisez pas cet appareil avec de l’eau à proximité.6) Ne nettoyez l’appareil qu’avec un chiffon sec.7) Ne bloquez aucune ouverture de ventilation. Installez-le confor-mément aux instructions du fabricant.8) N’installez pas l’appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l’une plus large que l’autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n’entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.10) Évitez de marcher sur le cordon d’alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l’appareil.11) N’utilisez que des fixations/accessoires spécifiés par le fabricant.12) Utilisez-le uniquement avec des cha-riots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l’appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l’ensemble chariot/appareil.13) Débranchez cet appareil en cas d’orage ou de non utilisation prolongée.14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l’appareil a été endom-magé d’une quelconque façon, par exemple si le cordon ou la fiche d’alimentation est endommagé, si du liquide a été renversé sur l’appareil ou si des objets sont tombés dedans, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas nor-malement, ou s’il est tombé. o L’appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n’est pas en position ON. o La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible. o Des précautions doivent être prises en cas d’utilisation d’écouteurs ou d’un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut cau-ser une perte auditive. AVERTISSEMENT Les produits ayant une construction de Classe ! sont équipés d’un cordon d’alimentation avec une fiche de terre. Le cordon d’un tel produit doit être branché dans une prise secteur avec terre de sécurité.AUX USA/CANADA, UTILISEZ UNIQUEMENT UNE TENSION D’ALIMENTATION DE 120V. ATTENTION o N’exposez pas cet appareil aux gouttes ni aux éclaboussures. o Ne placez pas d’objet rempli de liquide sur l’appareil, comme par exemple un vase. o N’installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire. o L’appareil doit être placé suffisamment près de la prise de cou- rant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d’alimentation. o Si le produit utilise des piles/batteries (y compris un pack de batteries ou des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive. o PRÉCAUTION pour les produits qui utilisent des batteries rem- plaçables au lithium: remplacer une batterie par un modèle incorrect entraîne un risque d’explosion. Remplacez-les uni-quement par un type identique ou équivalent.16 INSTRUCTIONS DE SÉCURITÉ IMPORTANTES (suite) Modèle pour le Canada CET APPAREIL NUMÉRIQUE DE LA CLASSE B EST CONFORME À LA

NORME NMB-003 DU CANADA

Modèle pour l’Europe Ce produit est conforme aux directives euro- péennes et aux autres réglementations de la Commission européenne. Pour les consommateurs européens Mise au rebut des équipements électriques et élec- troniques et des piles et/ou accumulateurs a) Tout équipement électrique/électronique et pile/accumula- teur hors d’usage doit être traité séparément de la collecte municipale d’ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. b) En vous débarrassant correctement des équipements élec- triques/électroniques et piles/accumulateurs hors d’usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l’environnement. c) Le traitement incorrect des équipements électriques/électro- niques et piles/accumulateurs hors d’usage peut avoir des effets graves sur l’environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. d) Le symbole de déchets d’équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d’une croix, indique que les équipe- ments électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers. Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cad- mium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE, 2013/56/UE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE. e) Des systèmes de retour et de collecte sont disponibles pour l’utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électro- niques et piles/accumulateurs hors d’usage, veuillez contacter votre mairie, le service d’ordures ménagères ou le magasin dans lequel vous avez acquis l’équipement. Pb, Hg, CdNous vous remercions d’avoir choisi ce produit ESOTERIC. Lisez attentivement ce mode d’emploi pour tirer les meilleures per- formances de ce produit. Après l’avoir lu, gardez-le en lieu sûr avec la carte de garantie pour vous y référer ultérieurement.

• À propos des vis de verrouillage de transport p. 18
• Avant l’utilisation p. 19
• Branchements p. 20
• Parties et fonctions p. 22
• Fonctionnement de base p. 23
• Guide de dépannage p. 23
• Entretien p. 24
• Caractéristiques techniques p. 24

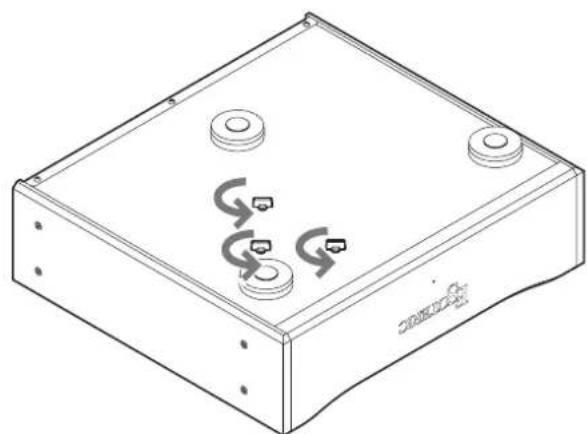

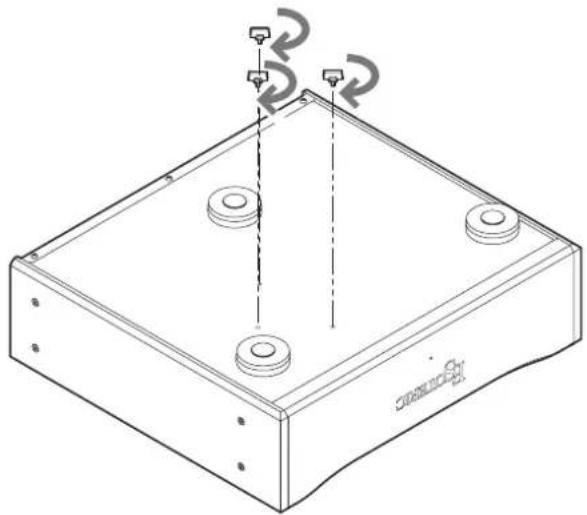

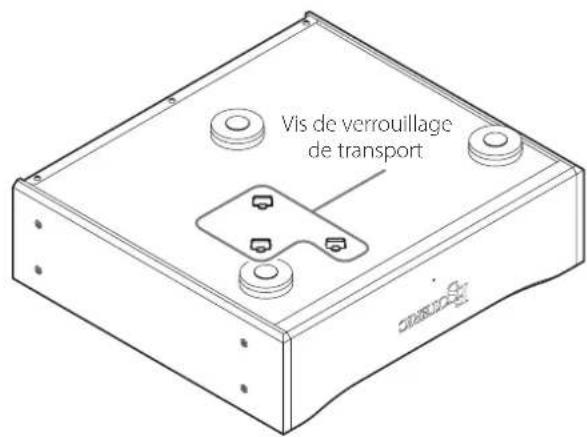

• Schémas avec cotes ESOTERIC is a trademark of TEAC CORPORATION, registered in the U.S. and other countries. Les autres noms de société et de produit et les logos présents dans ce document sont des marques de commerce ou déposées de leurs détenteurs respectifs.18 À propos des vis de verrouillage de transport Afin d’améliorer la qualité du son, le G-05 est structuré de manière à donner du jeu à l’oscillateur à quartz thermostaté (OCXO). Pour cette raison, avant expédition depuis l’usine, des vis de verrouil- lage de transport ont été fixées au travers du plancher de l’unité afin de protéger l’oscillateur à quartz thermostaté (OCXO) des vibrations durant le transport. Vis de verrouillage de transport Avant d’installer l’unit Avant d’installer l’unité, retirez les trois vis de verrouillage de transport. o Conservez-les en lieu sûr car vous devrez les remettre avant de transporter l’unité dans le futur. Avant de transporter l’unit Avant de transporter l’unité, refixez les trois vis de verrouillage de transport que vous avez retirées pour installer l’unité.19 Français Précautions d’emploi o N’installez pas cette unité dans un lieu qui pourrait chauffer. Cela comprend les endroits exposés directement au soleil ou près d’un radiateur, d’un chauffage, d’une cuisinière ou d’autres appareils chauffants. En outre, ne la placez pas au-dessus d’un amplificateur ou autre équipement dégageant de la chaleur. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement. o Afin de permettre une bonne dissipation de la chaleur, laissez au moins 20cm entre cette unité et les murs et les autres équipe- ments lors de l’installation. Si vous la placez par exemple sur une étagère, laissez au moins 5cm de libre au-dessus d’elle et 10cm derrière. Ne pas laisser ces espaces peut faire monter la température au risque d’entraîner un incendie. o Placez l’unité dans un endroit stable. o Ne placez rien sur l’unité. o Ne déplacez pas l’unité durant l’utilisation. o En raison du poids de l’unité, prenez garde à ne pas vous blesser quand vous la déplacez. Faites vous aider si nécessaire. o La tension du courant fourni à l’unité doit correspondre à la ten- sion imprimée sur sa face arrière. Si vous avez des doutes à ce sujet, consultez un électricien. o N’ouvrez pas le boîtier de l’unité car cela peut endommager les circuits ou causer un choc électrique. Si un objet étranger pénètre dans l’unité, consultez votre revendeur. o Quand vous débranchez le cordon d’alimentation de la prise sec- teur, tirez toujours sur sa fiche, jamais sur le cordon lui-même. Avant l’utilisation Accessoires fournis Vérifiez que vous disposez bien de tous les accessoires indiqués ci-dessous. Veuillez contacter le magasin dans lequel vous avez acheté ce produit si l’un de ces accessoires manque ou a été endom- magé durant le transport. Cordon d’alimentation × 1 Patins en feutre × 3 Mode d’emploi (ce document) × 1 Carte de garantie × 1 Note sur le placement Les pieds coniques en acier sont fixés de manière lâche, de façon à disperser efficacement les vibrations après la mise en place. o Fixez les patins de feutre fournis sous les pieds de protection pour éviter de rayer la surface sur laquelle est placée l’unité.20 Branchements p. 25

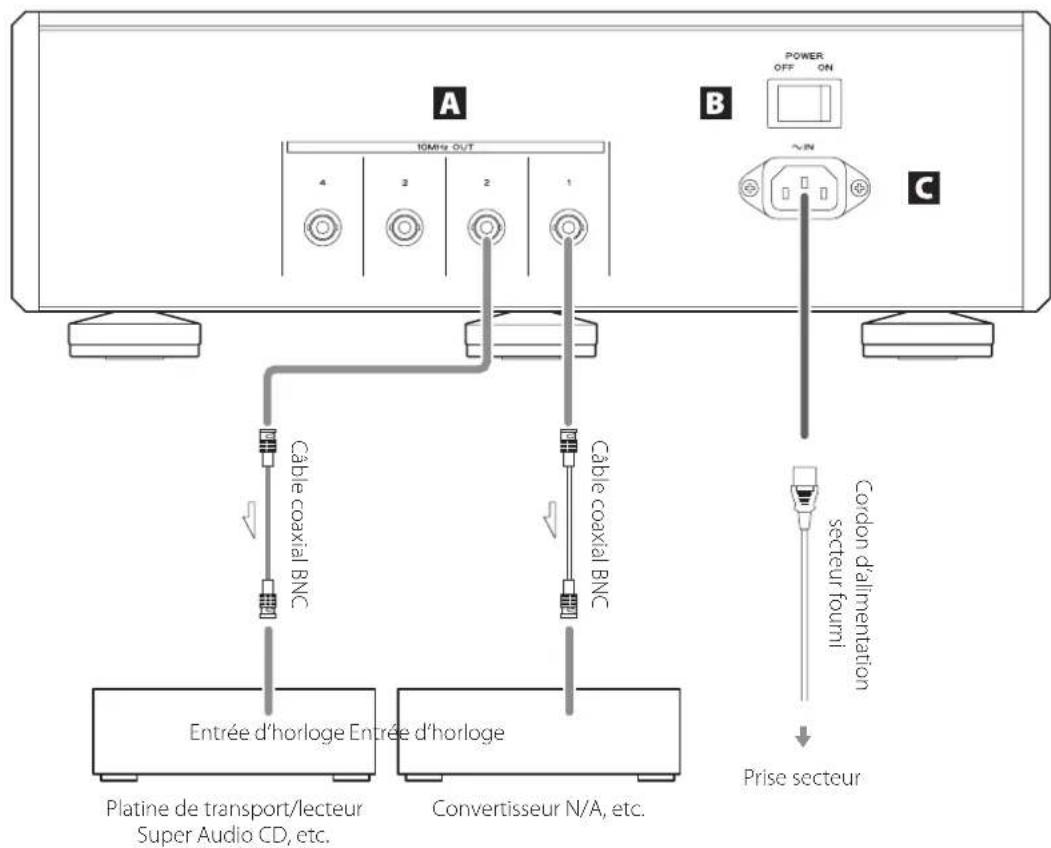

Précautions lors des branchements o Après avoir terminé tous les autres branchements, insérez la fiche du cordon d’alimentation dans une prise secteur. o Lisez les modes d’emploi de tous les appareils qui seront connectés et suivez leurs instructions. o Pour des branchements autres que ceux d’horloge de synchro, référez-vous aux modes d’emploi des autres appareils. o Si vous utilisez des éléments séparés, comme une platine de transport de CD et un convertisseur N/A, envoyez le signal d’horloge de cette unité à chaque élément. Câble coaxial BNC Câble coaxial BNC Entrée d’horloge Entrée d’horloge Platine de transport/lecteur Super Audio CD, etc. Convertisseur N/A, etc. Cordon d’alimentation secteur fourni

Prise secteur21 Français A Connecteurs de sortie 10MHz OUT Ils produisent les signaux d’horloge à 10MHz (onde sinusoïdale, niveau de sortie 0,5Vrms, impédance de sortie 50Ω). Reliez ces connecteurs 10MHz OUT aux connecteurs d’entrée d’horloge de lecteurs de CD, convertisseurs N/A et autres appa- reils numériques compatibles avec une entrée 10MHz/0,5Vrms. Utilisez des câbles coaxiaux BNC du commerce (d’une impédance de 75Ω ou 50Ω) pour la connexion. B Interrupteur d’alimentation POWER Utilisez-le pour allumer et éteindre l’unité. Quand l’unité est sous tension, le voyant d’alimentation clignote ou s’allume fixement. o À la mise sous tension avec l’interrupteur d’alimentation POWER, l’unité commence par préchauffer l’oscillateur à quartz thermostaté (Oven Controlled Crystal Oscillator ou OCXO) pour l’amener à sa température de fonctionnement. Le temps néces- saire pour que la fréquence de l’oscillateur se stabilise dépend de la température de l’environnement.

Basculez l’interrupteur d’alimentation POWER en position OFF si vous n’envisagez pas d’utilisation avant un long moment. C Prise d’entrée d’alimentation (~IN) Branchez le cordon d’alimentation secteur fourni à cette prise. Après avoir terminé tous les autres branchements, insérez la fiche du cordon d’alimentation dans une prise secteur.

N’utilisez qu’un authentique cordon d’alimen- tation ESOTERIC. L’utilisation d’autres cordons d’alimentation peut entraîner un incendie ou un choc électrique.

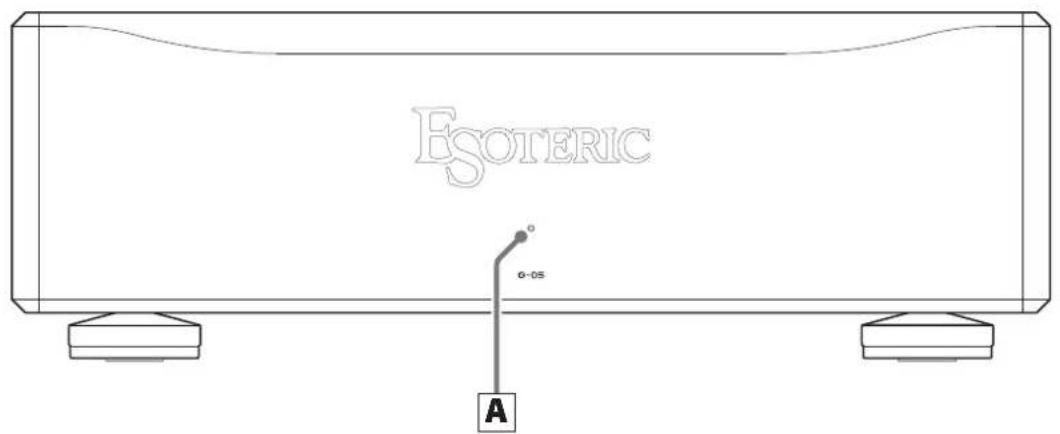

Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l’unité.22 Parties et fonctions

A Voyant d’alimentation Il clignote ou s’allume fixement lorsque l’unité est sous tension, indiquant l’état de l’horloge.Il clignote pendant la phase de préchauffage. Il cesse de cligno-ter et reste allumé lorsque la sortie se stabilise.23 Français 1 Appuyez sur l’interrupteur POWER de l’unité pour mettre cette dernière sous tension. 2 Lancez la lecture sur l’appareil connecté après l’allumage du voyant d’alimentation. o Nous vous conseillons d’attendre que l’oscillateur se stabilise après la mise sous tension. Si vous rencontrez un problème avec ce produit, veuillez prendre un moment pour lire les informations suivantes avant de solliciter une réparation. Si ce produit ne fonctionne toujours pas correctement, contactez le revendeur chez qui vous l’avez acheté. L’unité ne s’allume pas. e Vérifiez que le cordon d’alimentation est branché à une prise secteur fonctionnelle. e Vérifiez que le cordon d’alimentation est bien branché à cette unité. La sortie d’horloge ne synchronise pas un autre appareil. e Vérifiez que l’appareil connecté accepte l’horloge 10MHz à 0,5Vrms. Comme les signaux d’horloge qui peuvent être synchronisés dépendent de la façon dont chaque appareil est connecté et réglé, reportez-vous aux manuels d’utilisation des différents appareils. Le voyant d’alimentation ne s’arrête jamais de clignoter ou commence à clignoter rapidement. e Contactez le revendeur auprès duquel vous avez acheté l’unité. Fonctionnement de base Guide de dépannage24 Entretien Utilisez un chiffon sec et doux pour nettoyer la surface de l’unité. Pour les taches tenaces, utilisez un chiffon humide soigneusement essoré afin d’éliminer l’excès d’humidité. o Ne vaporisez jamais de liquide directement sur cette unité. o N’utilisez pas de lingettes de nettoyage imbibées de produit chimique, de diluant ou d’autres agents chimiques. Cela pourrait endommager la surface. o Évitez un contact prolongé de l’unité avec des matériaux caout- chouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

Par sécurité, débranchez le cordon d’alimentation de la prise secteur avant tout nettoyage. Caractéristiques techniques Sorties d’horloge Fréquence de sortie ......................................... 10MHz Précision de la fréquence ... Écart de ±0,01ppm (en sortie d’usine) Prises BNC .......................................................... 4 Niveau de sortie ............... Onde sinusoïdale, 0,5 ±0,1Vrms/50 Ω Générales Alimentation électrique Modèle Europe ........................... CA 220–240 V, 50/60Hz Modèle USA/Canada ............................. CA 120V, 60Hz Consommation électrique ...................... 10W (une fois stable) Dimensions externes (L × H × P, saillies incluses) 380 × 128 × 350mm Poids ........................................................... 10kg Température de fonctionnement ...................... +5°C à +35°C Accessoires fournis Cordon d’alimentation × 1 Patins en feutre × 3 Mode d’emploi (ce document) × 1 Carte de garantie × 1 o Conception et caractéristiques techniques sont sujettes à modifi- cations sans préavis. o Le poids et les dimensions sont des valeurs approchées. o Les illustrations de ce mode d’emploi peuvent légèrement différer des modèles de production.25 Français Schémas avec cotes

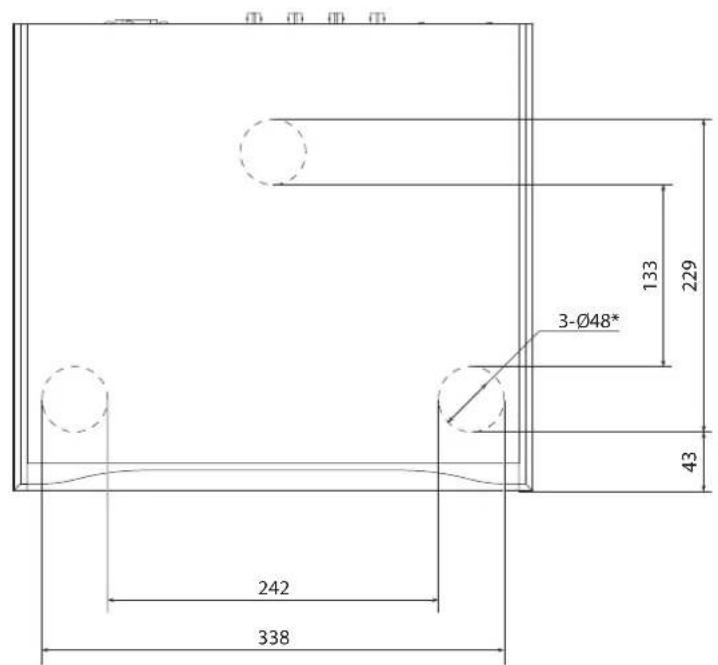

Schéma de positionnement des pieds

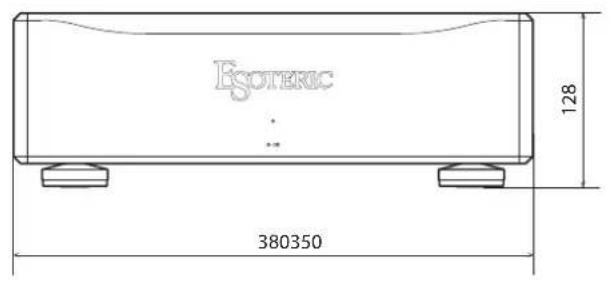

Les dimensions sont en millimètres (mm) *Pieds de 48mm de diamètre × 32627 Español
