Type de produit	Équipement de mesure
Marque	ENTES
Modèle	MPR-32-72
Tension d'alimentation	95-270 VAC/DC
Tension maximale entre phases	480 Vpp
Fréquence	50-60 Hz
Protocole de communication	RS-485 MODBUS RTU
Indice de protection	IP51
Température de fonctionnement	+10 °C à +55 °C
Température de stockage	-20 °C à +70 °C
Humidité maximale	95%
Secondaire du transformateur de courant	Ne pas laisser en circuit ouvert
Installation	Montage sur panneau par personnel autorisé
Alimentation	95-270 VAC/DC
Fonctions principales	Mesure de tension, courant, puissance, fréquence
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Couper l'alimentation avant intervention, ne pas ouvrir sous tension
Pièces détachées et réparabilité	Contacter le fabricant via www.entes.com
Informations générales	Notice disponible sur notice-facile.com

FOIRE AUX QUESTIONS - MPR-32-72 ENTES

Comment installer le MPR-32-72 ?

L'installation doit être effectuée par du personnel autorisé. Coupez l'alimentation avant de brancher l'appareil. Montez-le sur un panneau en respectant les instructions de la notice.

Quelle tension d'alimentation utiliser ?

L'appareil fonctionne avec une tension de 95 à 270 VAC/DC. Vérifiez que la source correspond avant de brancher.

Comment connecter le transformateur de courant ?

Utilisez un transformateur de courant (TC) adapté. Ne laissez jamais le secondaire en circuit ouvert lorsque le primaire est sous tension, car cela peut générer des tensions dangereuses.

Quelle est la plage de température de fonctionnement ?

La température ambiante doit être comprise entre +10 °C et +55 °C. Évitez les environnements humides.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants ni d'eau. Débranchez l'alimentation avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Vérifiez les branchements et l'alimentation. Consultez la notice complète sur notre site. Si le problème persiste, contactez le support via www.entes.com.

Quel est l'indice de protection de l'appareil ?

L'appareil a un indice de protection IP51, ce qui le protège contre la poussière et les projections d'eau.

Peut-on utiliser l'appareil sans transformateur de courant ?

Non, les entrées de courant nécessitent un transformateur de courant externe. Ne branchez jamais les entrées directement.

Quelles grandeurs l'appareil mesure-t-il ?

Il mesure la tension (jusqu'à 480 Vpp), le courant via TC, la puissance et la fréquence (50-60 Hz).

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com ou sur le site du fabricant www.entes.com.

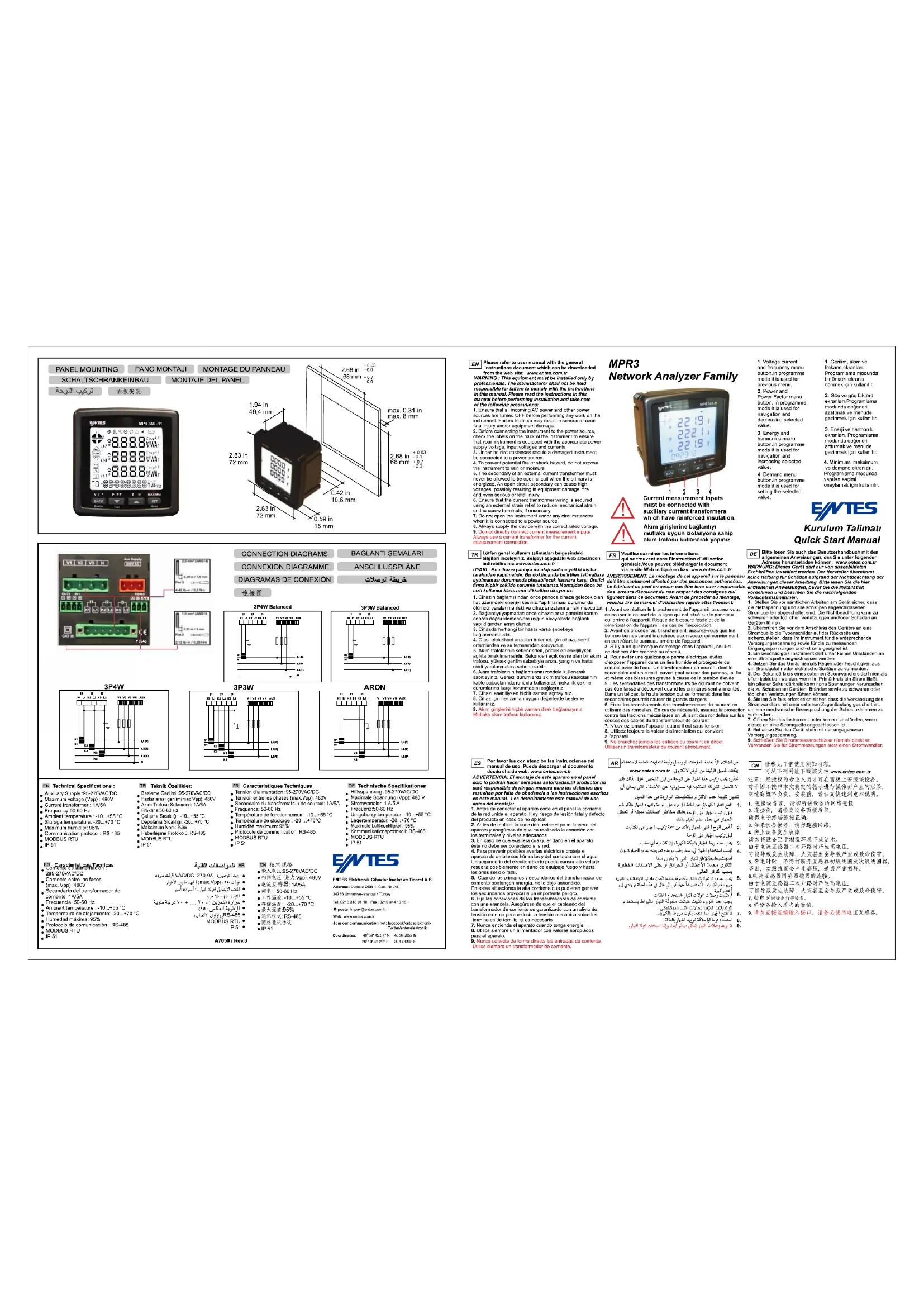

MODE D'EMPLOI MPR-32-72 ENTES

• Maximum voltage (Vpp) : 480

FR Caracteristiques Techniques

Tension d'alimentation :95-270VAC/D

Tension entre les phases (max.Vpp): 480V

Secondaire du translo Fréquence: 50,60 Hz

• Fréquence: 50-60 Hz Température de fonctionnement: +10, +55 °C

Température de stockage : -20 ... +70°C

Humidité maximum: 95%

Protocole de communication: RS-485

MODBUS RTU

IP 51

FR Veuillez examiner les informations

qui se trouvent dans l'instruction d'utilisation pérés de Mays pouven téléchemicals document

generale.vous pouvez telecharger le document via le site Web indiqué en bas. www.entes.com

Via le site Web indique en bas: www.entes.com.a AVERTISSEMENT : Le montage de cet annamil sur le pangeau

AVERTISSEMENT. Le montage de cet apparaient sur le panneau doit être seulement effectué par des personnes authorisées.

Le fabricant ne peut en aucun cas être tenu pour responsable

des erreurs découlant du non respect des consignes qui

figurent dans ce document. Avant de proceder au montage, vouillis lire ce manuel d'utilisation rapide attentivement:

veuillez lire ce manuel d'utilisation rapide attentivement. 1. Avant de réclées le branchement de l'operail, appevez vous

1. Avant de réaliser le branchement de l'appareil, assurez-vous de couper le courant de la ligne qui est situé sur le panneau.

qui arrive à l'appareil. Risque de blessure fatale et de la

détérioration de l'appareil en cas de l'inexécution.

1. Avant de procéder au branchement, assurez-vous que les

bonnes bornes soient branchées aux niveaux qui conviennent

en controiant le panneau armère de l'appareil. 3. S'il y a un quelconque dommage dans l'appareil, celui-ci

1. O il y a un quelconque dominage dans l'appareti, corteil de ne doit pas être branché au réseau.

2. Pour éviter une quelconque panne électrique, évitez

d'exposer l'appareil dans un lieu humide et protégez-le du

contact avec de l'eau. Un transformateur de courant dont le

secondaire est un circuit ouvert peut causer des pannés, le feu et même des bioussures graves à cause de la tension élevée.

1. Les secondaires des transformateurs de courant ne doivent

pas être laissé à découvert quand les primaires sont alimentés.

Dans un tel cas, la haute tension qui se formerait dans les

secondaires pourrait causer de grands dangers.

1. Fixez les branchements des transformateurs de courant, en utilisant des rondelles. En cas de nécessité, assurez la protection

contre les tractions mécaniques en utilisant des rondelles sur les

cosses des câbles du transformateur de courant.

1. N'ouvrez jamais l'appareil quand il est sous tension

2. U'înnon tervique la valeur d'alimentation qui arrivant

3. Otitsez toujours la valeur d'alimentation qui convient à l'exposée

4. Ne branchez jamais les entrées du courant en direct

Utiliser un transformateur de courant absolument.
