Type de produit	Multifonction de mesure électrique
Marque	ENTES
Modèle	MPR-47S-96
Dimensions (face avant)	96 x 96 mm
Profondeur	~60 mm (derrière panneau)
Poids	~0.3 kg
Tension d'alimentation	50-270 V AC/DC
Tension max entre phases	480 V AC
Secondaire transformateur de courant	1 A ou 5 A (via configuration)
Fréquence	50-60 Hz
Température de fonctionnement	-10°C à +60°C
Température de stockage	-20°C à +70°C
Humidité maximale	90 % (sans condensation)
Protocole de communication	RS-485, MODBUS RTU
Fonctions principales	Mesure de tension, courant, puissance active/réactive/apparente, énergie, facteur de puissance, fréquence
Affichage	Numérique (LED ou LCD)
Montage	Panneau (découpe 92x92 mm)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Montage par personnel autorisé. Couper l'alimentation avant branchement. Ne pas ouvrir sous tension. Protéger de l'humidité et des projections d'eau. Ne jamais laisser un secondaire de TC ouvert.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. Réparation uniquement par le fabricant ou un service agréé.
Informations générales	Notice téléchargeable sur www.entes.com.tr

FOIRE AUX QUESTIONS - MPR-47S-96 ENTES

Quelle est la tension d'alimentation de l'appareil ?

L'appareil fonctionne avec une tension d'alimentation comprise entre 50 et 270 V en courant alternatif ou continu.

Comment connecter les transformateurs de courant (TC) ?

Les secondaires des TC doivent être connectés aux bornes prévues. Ne jamais laisser un secondaire de TC ouvert lorsque le primaire est sous tension, car une haute tension dangereuse peut apparaître. Utilisez des rondelles pour fixer les connexions.

Quels sont les paramètres mesurés par le MPR-47S-96 ?

L'appareil mesure la tension, le courant, la puissance active/réactive/apparente, l'énergie, le facteur de puissance et la fréquence du réseau électrique.

Comment configurer l'appareil pour la communication Modbus ?

L'appareil utilise le protocole Modbus RTU sur une liaison RS-485. Vous devez configurer l'adresse, le débit en bauds et les paramètres de parité via le menu de l'appareil (voir la notice complète).

Puis-je utiliser un TC avec un rapport autre que 1A/5A ?

L'appareil accepte des TC avec un secondaire de 1 A ou 5 A. Le rapport de transformation doit être configuré dans l'appareil pour afficher les valeurs correctes.

Que faire si l'afficheur ne s'allume pas ?

Vérifiez d'abord que la tension d'alimentation (50-270 V) est présente et correctement branchée. Assurez-vous que le fusible n'a pas sauté. Si le problème persiste, contactez le service après-vente.

L'appareil peut-il mesurer en monophasé ?

Oui, l'appareil peut être configuré pour une utilisation monophasée ou triphasée. Pour le monophasé, connectez la phase et le neutre aux bornes appropriées.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil dans un endroit sec, à une température entre -20°C et +70°C, avec une humidité maximale de 90 % sans condensation.

Puis-je ouvrir l'appareil pour le nettoyer ou le réparer ?

N'ouvrez jamais l'appareil sous tension. Le nettoyage doit se faire uniquement à l'extérieur avec un chiffon sec. Toute réparation doit être effectuée par un service agréé.

Comment télécharger la notice complète ?

La notice complète est disponible gratuitement sur le site www.entes.com.tr. Vous pouvez également la trouver sur notice-facile.com en recherchant le modèle MPR-47S-96.

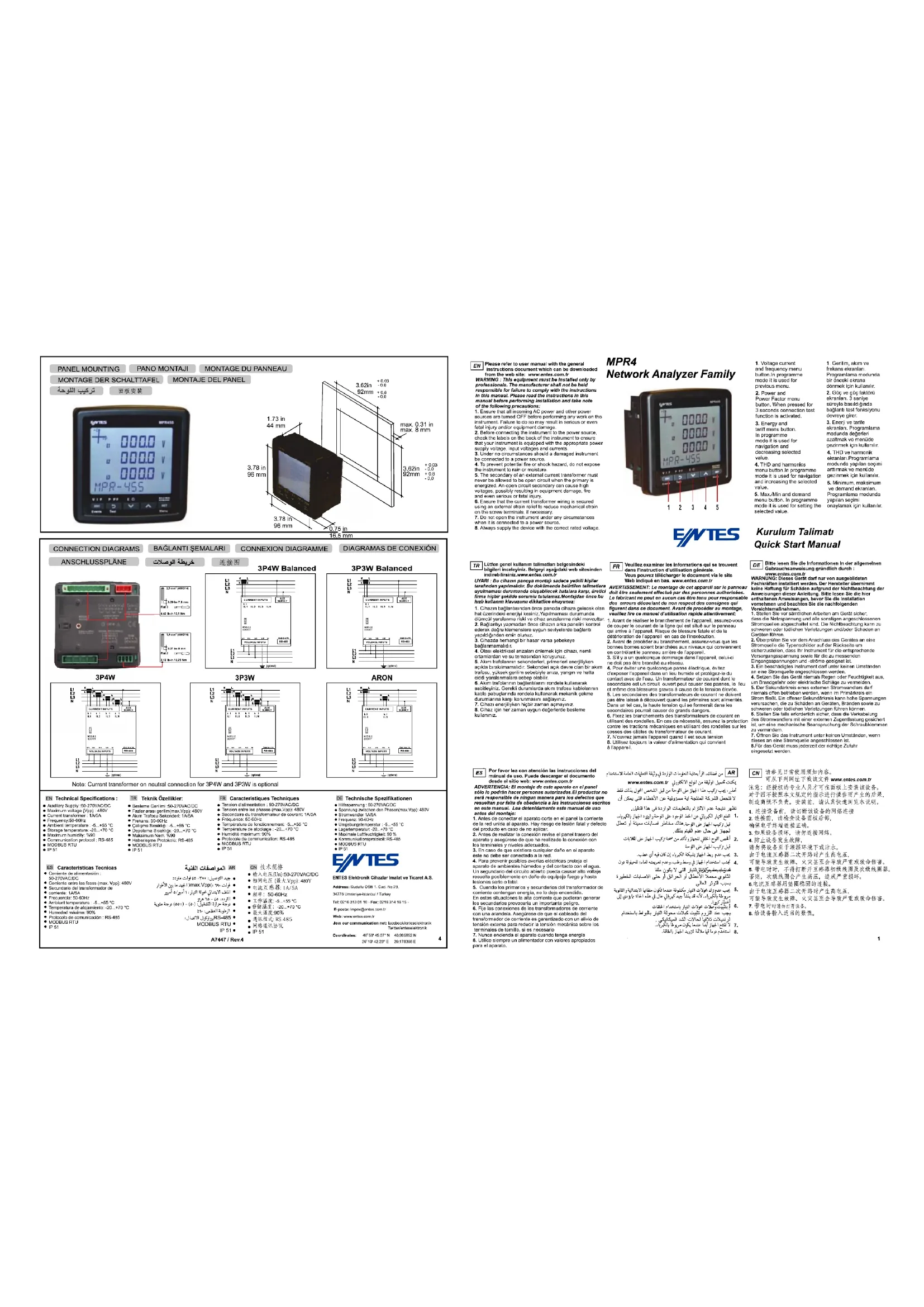

MODE D'EMPLOI MPR-47S-96 ENTES

FR Caracteristiques Techniques

- Tension d'alimentation : 50-270VAC/DC

- tension entre les phases (max.v/pp): 480V - Secondaire du transformateur de courant: 1A/5A

- Fréquence: 50-60Hz

- Température de fonct - Température de steel

- Temperature de stockage : -20...+70 °C - Humidité maximum: 90%

● Protocole de communication: RS-485

- MODBUS RTU

FR Veuillez examiner les informations qui se trouvent

dans l'instruction d'utilisation générale. Vous pouvez télécharges le document via le cite

vous pouvez telecharger le document via le site Web indiqué en bas. www.entes.com.tr

AVERTISSEMENT: Le montage de cet appareil sur le panneau

doit être seulement effectué par des personnes authorisées.

Le fabricant ne peut en aucun cas être tenu pour responsable

des erreurs découlant du non respect des consignes qui finuvent dans ce document. Avent de procédie au montage

ligurent dans ce document. Avant de proceder au montage, veuillez lire ce manuel d'utilisation rapide attentivement:

1. Avant de réaliser le branchement de l'appareil, assurez-vous

2. Avant de l'actions le branchlement de l'appareil, assurez-vous de couper le courant de la ligne qui est situé sur le panneau

qui arrive à l'appareil. Risque de blessure fatale et de la

détérioration de l'appareil en cas de l'inexécution

1. Avant de procéder au branchement, assurez-vous que les bonnes bonnes soient branchées aux niveaux qui conviennent

bonnes bornes soient branchées aux niveaux qui conviennent en contrôlant le panneau arrière de l'appareil.

1. S'il y a un quelconque dommage dans l'appareil, celui-ci

ne doit pas être branché au réseau.

1. Pour éviter une quelconque panne électrique, évitez d'exposer l'appereil dans un lieu lumide et protésez le du

d'exposer l'appareil dans un lieu hiérôme et protégez-le du contact avec de l'eau. Un transformateur de courant dont je

secondaire est un circuit ouvert peut causer des pannes, le feu

et même des blessures graves à cause de la tension élevée.

1. Les secondaires des transformateurs de courant ne doivent

pas être laisse a découvert quand les primaires sont alimentes. Dans un tel cas, la haute tension qui se formerait dans les

Dans un ter cas, la haute tension qui se formérait dans les secondaires pourrait causer de grands dangers.

1. Fixez les branchements des transformateurs de courant en

utilisant des rondelles. En cas de nécessité, assurez la protection

contre les tractions mécaniques en utilisant des rondelles sur les casses des câbles du transformateur de courant.

1. N'ouvrez jamais l'appareil quand il est sous tension

2. Utilisez toujours la valeur d'alimentation qui convien

à l'appareil.

Pour que cette fonction puissé fonctionnel, les 20 à au limitant de la tension nominal doit être applique à l'appareil. La différence d'angle entre la tension et le courant doit être inférieur à 30 degrés.
