MPR-26S-21 - équipements de mesure ENTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Équipement de mesure
Marque	ENTES
Modèle	MPR-26S-21
Tension d'alimentation	95-270 V AC/DC
Tension maximale entre phases	480 V
Secondaire du transformateur de courant	1 A / 5 A
Fréquence	50-60 Hz
Température de fonctionnement	-10 °C à +55 °C
Température de stockage	-20 °C à +70 °C
Humidité maximale	95 %
Protocole de communication	RS-485 (MODBUS RTU)
Indice de protection	IP51
Affichage	LED
Capacité d'enregistrement	255 événements
Fonctions principales	Mesure triphasée de tension, courant, puissance, énergie et facteur de puissance
Montage	Sur panneau, par personnel autorisé
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux, éviter tout contact avec l'eau
Sécurité	Couper l'alimentation avant toute intervention ; ne pas laisser le secondaire du TC à découvert
Réparabilité	Contacter le service après-vente ENTES pour toute réparation

FOIRE AUX QUESTIONS - MPR-26S-21 ENTES

Comment installer l'appareil MPR-26S-21 ?

L'installation doit être effectuée par un personnel autorisé. Coupez l'alimentation de la ligne avant de réaliser les branchements. Montez l'appareil sur le panneau et connectez les bornes conformément au schéma de la notice. Assurez-vous que les secondaires des transformateurs de courant ne soient pas en circuit ouvert.

Comment régler les paramètres de communication RS-485 ?

Appuyez sur la touche SET pendant 3 secondes pour entrer dans le menu des réglages. Naviguez jusqu'au menu COMMUNICATION SETUP. Vous pouvez configurer l'adresse MODBUS, le débit en bauds et les autres paramètres. Veuillez consulter la notice pour les valeurs recommandées.

Que faire si l'affichage LED reste vide ?

Vérifiez que la tension d'alimentation (95-270 V AC/DC) est présente aux bornes. Assurez-vous que le câblage est correct et que l'appareil n'est pas en mode veille. Si le problème persiste, contactez le support technique.

Comment accéder au journal des événements ?

Pour entrer dans les enregistrements d'événements, pressez la touche SET pendant 3 secondes, puis sélectionnez l'option appropriée (ECRAN ou Event Log). Le journal peut stocker jusqu'à 255 événements avec date, heure, durée et paramètre concerné.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sous une tension d'alimentation de 95 à 270 V en courant alternatif ou continu (AC/DC). Veillez à respecter cette plage pour éviter tout dommage.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux pour essuyer la façade. Évitez l'eau, les solvants ou produits abrasifs qui pourraient endommager l'affichage ou les joints d'étanchéité.

Que faire en cas de message d'erreur ?

Consultez la notice pour la signification des codes d'erreur. Les erreurs courantes incluent une surtension, un défaut de phase ou une communication perdue. Si l'erreur persiste, notez le code et contactez le service après-vente.

Puis-je utiliser un transformateur de courant externe ?

Oui, l'appareil accepte des transformateurs de courant avec secondaire 1A ou 5A. Assurez-vous que le rapport de transformation est correctement configuré dans les paramètres de l'appareil.

Comment réinitialiser l'appareil ?

Pour réinitialiser aux paramètres d'usine, maintenez enfoncées les touches ▲ et ▼ simultanément pendant 5 secondes, ou consultez le menu Réglages pour l'option de réinitialisation.

Quelle est la signification de IP51 ?

L'indice IP51 signifie que l'appareil est protégé contre la poussière (5) et contre les chutes d'eau verticales (1). Il convient donc à une utilisation en intérieur, à l'abri des projections d'eau.

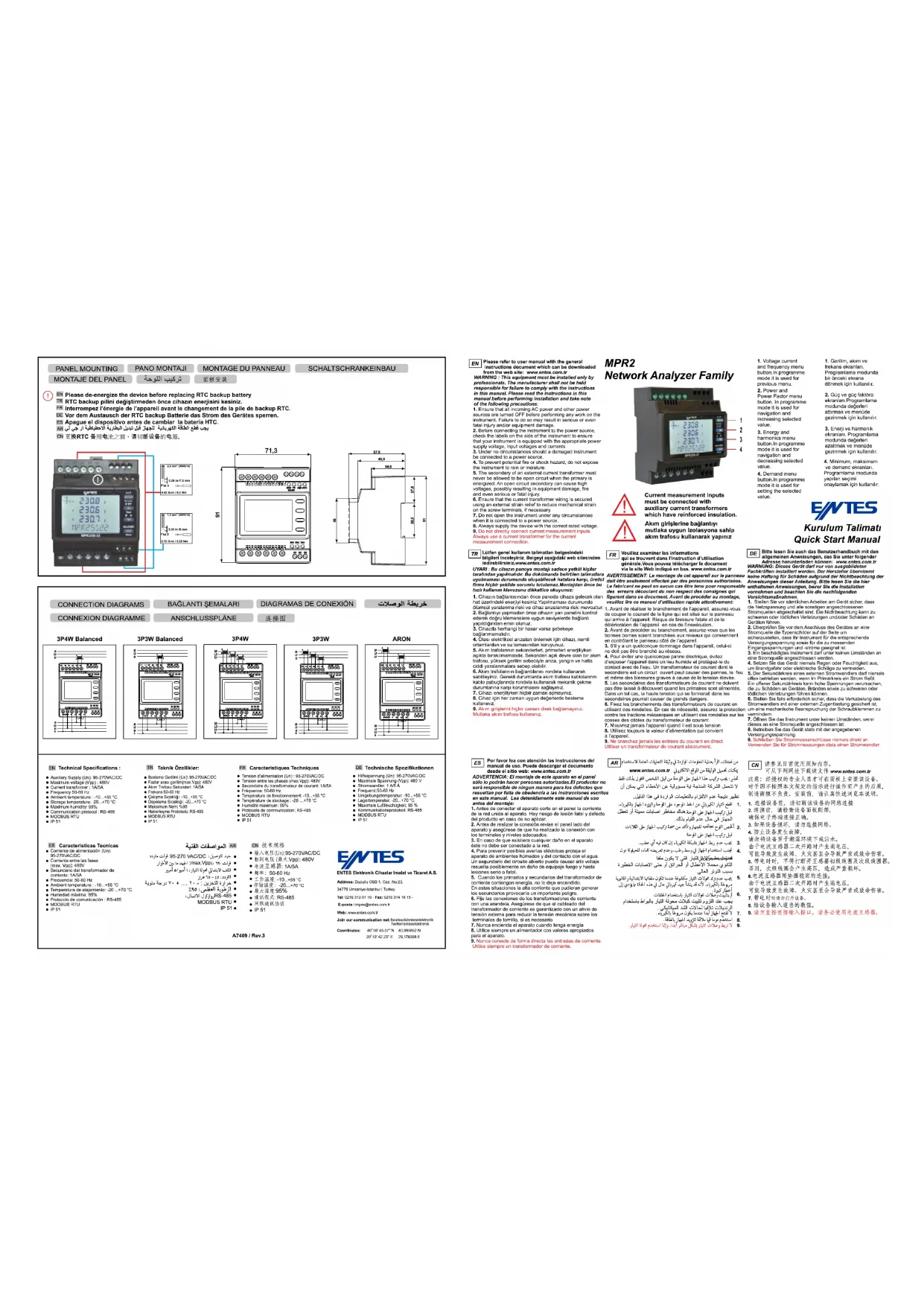

MODE D'EMPLOI MPR-26S-21 ENTES

FR Caracteristiques Techniques

- Tension d'alimentation (Un) : 95-270VAC/DC - Tension entre les phases (max Vpp): 480V - Secondaire du transformateur de courant: 1A/5A - Fréquence: 50-60 Hz - Température de fonctionnement: -10...+55 °C - Température de stockage : -20 ...+70 °C - Humidité maximum: 95% - Protocole de communication: RS-485 - MODBUS RTU - IP 51

FR Veuillez examiner les informations qui se trouvent dans l'instruction d'utilisation guide pour le cas de la date, et il est refuentialité via le site Web indiqué en bas. www.entes.com.tr AVERTISSEMENT: Le montage de cet appareil sur le panneau doit être soutement effectué par des personnes autorisées. Pour les autres courants, nous se obtient les arrêtés de des erreurs décoluant du non respect des consignes qui figurent dans ce document. Avant de procéder au montage, le montage de un marché de la date, est le centre de la date. 1. Avant de réaliser le branchement de l'appareil, assurez-vous de couper le courant de la ligne qui est situé sur le panneau qui arrive à l'appareil. Risque de blessure fatale et de la date, est une forcement de la date, est une forcement de la date. 2. Avant de procéder au branchement, assurez-vous que les bonnes bornes soient branchées aux niveaux qui convennent les courants de l'appareil, pour les courants. 3. Si y il a un quelcoomondage dans l'appareil, celui-ci ne doit pas être branché au réseau. 4. Pour éviter une quinconque panne électrique, évitez pour la coupanne de la date, et mélangez-le du contact avec de l'eau. Un transformateur de courant dont le secondaire est un circuit ouvert peut causer des pannises, le feu 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 5. Les secondaires des transformateurs de courant ne doivent pas être laissé à découvert quand les primaires alimentés. En effet, nous se faire d'un service de la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date, en la date,

FR Faites les réglages indiquées en gauche pendant le montage sur le panneau.

FR Pour entrer dans le menu des réclages, pressez la touche SET pendant 3 seconde

PR Chisez la page ECRAN dans le menu Réglages pour le réglage de l'éclairage LED. eingestellt werden.

FR Pour entrer dans les enregistrements d'événement, segundos. CN 按后进鍵2秒 测覧入事件记录

AP : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la » : « la»

There are totally 255 event logs can be stored in the device. For each event log the following parametres will be displayed by packing set solution • Event start date • Event start time • Event end date • Event end time • Event duration • Event parameter • Event source • Event source value Toplamida 256 fektis alay kayıtlapiliakmekted. Her bir olay kayıtl-çin not bosunaria basiad-kpa apalpaliakmekted. Im izemir. Olay belangsh tehti Olay belangsh saaati Olay bilgi tanthi Olay bilgi saalti Olay siurnesi Olay parametres Olay kazyngli Olay oculutaran değer 3 seconds BACK → 7 000 t ▲ 090 t SET □ SETUP CH

COMMUNICATION SETUP HABERLEŞME AYARLARI

CONFIGURATION DE LA COMMUNICATION

1.2.1 Parâmetros de communication No 105 peuvent être réglées dans le menu GN Rs463通讯参数可以往菜单中设置

FR Pour que cette fonction puisse fonctionner, les 20% au minimum de la tension nominal doit être appliqué à l'appareil.

conditions are not met. koçullar hazir degli convenables nié sont pas prêtes pour le test für den Test sind nicht vorhanden

Vorrander
