Type de produit	Défonceuse / Ponceuse
Marque	Hitachi
Modèle	M12V2
Source d'alimentation	Monophasé 120V CA 60 Hz
Type de moteur	Moteur monophasé à collecteur série
Courant	15 A
Plage de vitesse à vide	8 000 - 22 000 /min (Variable)
Capacité du mandrin de serrage	1/2" (12,7 mm) et 1/4" (6,35 mm)
Longueur de course	2-9/16" (65 mm)
Poids (sans cordon)	13,9 lbs (6,3 kg)
Double isolation	Oui
Contrôle de vitesse variable	Oui (positions du cadran 1-6)
Protection contre les surcharges	Oui
Guide de poussière	Inclus (dirige les débris)
Adaptateur de guide gabarit	Inclus (A et B)
Guide rectiligne	Inclus
Jauge de centrage	Inclus
Bouton de réglage fin	Oui
Levier de réglage rapide	Oui
Goupille de verrouillage pour changement d'embout	Oui
Application	Travail du bois (rainurage, biseautage, coupe, copiage, gravure)

FOIRE AUX QUESTIONS - M12V2 HITACHI

Comment changer l'embout sur la Hitachi M12V2 ?

Tout d'abord, éteignez et débranchez la défonceuse. Utilisez la goupille de verrouillage pour maintenir l'arbre d'induit, puis utilisez la clé de 23 mm pour desserrer le mandrin de serrage dans le sens antihoraire. Insérez le nouvel embout en laissant environ 1/16" (2 mm) de jeu, puis serrez le mandrin dans le sens horaire. Assurez-vous de relâcher la goupille de verrouillage par la suite.

Comment régler la profondeur de coupe ?

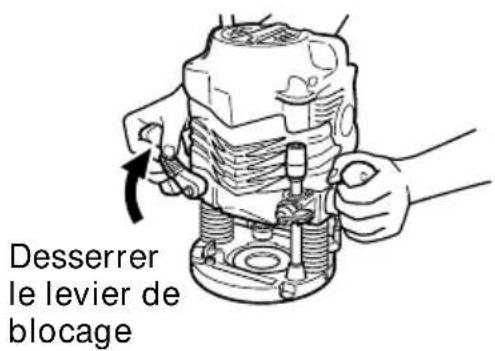

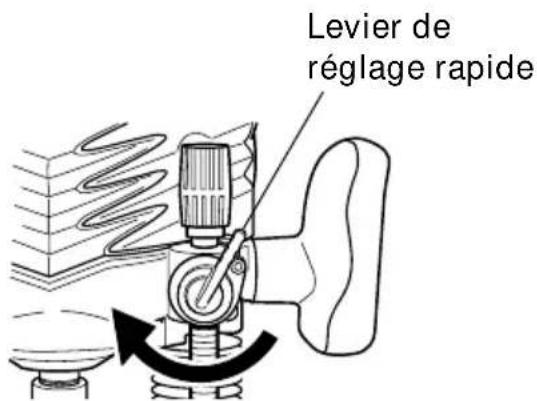

Placez l'outil sur une surface plane, desserrez le levier de verrouillage et appuyez sur le corps jusqu'à ce que l'embout touche la surface. Serrez le levier de verrouillage. Utilisez le bouton de verrouillage de la colonne pour régler la profondeur souhaitée en alignant l'indicateur de profondeur avec l'échelle. Pour un réglage fin, utilisez le bouton de réglage fin après avoir engagé le levier de réglage rapide.

Comment utiliser le guide de gabarit ?

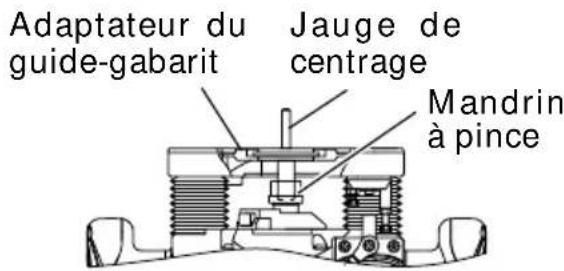

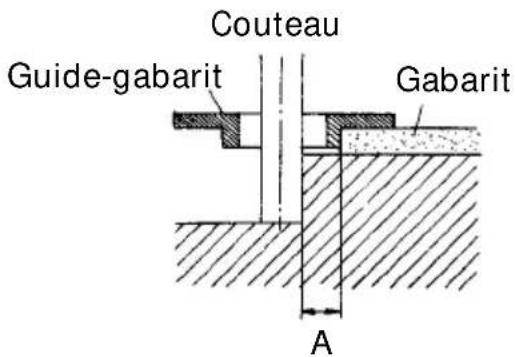

Fixez l'adaptateur du guide de gabarit à la base. Insérez la jauge de centrage à travers l'adaptateur dans le mandrin et serrez à la main. Serrez les vis de l'adaptateur, puis retirez la jauge. Montez le guide de gabarit sur l'adaptateur à l'aide des vis accessoires. Le guide dirige la défonceuse le long du gabarit pour des formes cohérentes.

Comment régler la vitesse sur la M12V2 ?

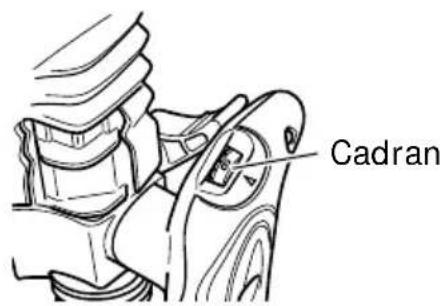

La M12V2 dispose d'un système de contrôle électronique avec un cadran numéroté de 1 à 6. La position 1 est la vitesse minimale (8 000/min) et la position 6 est la vitesse maximale (22 000/min). Tournez le cadran sur le réglage souhaité pendant que la défonceuse fonctionne.

Quel entretien nécessite la défonceuse ?

Inspectez régulièrement toutes les vis pour vérifier qu'elles sont serrées. Nettoyez l'extérieur avec un chiffon doux imbibé d'eau savonneuse, puis séchez soigneusement. N'utilisez jamais de solvants. Le bobinage du moteur doit rester sec et exempt d'huile. Pour l'entretien interne, contactez uniquement un centre de service agréé Hitachi.

Qu'est-ce que la double isolation ?

La double isolation signifie que deux systèmes d'isolation physiquement séparés protègent l'utilisateur contre les chocs électriques. L'outil ne nécessite pas de mise à la terre. Cependant, évitez de l'utiliser dans des conditions humides et n'utilisez que des pièces de rechange Hitachi d'origine pour maintenir l'intégrité de l'isolation.

Puis-je utiliser une rallonge ?

Oui, mais utilisez une rallonge correctement dimensionnée. Pour une défonceuse de 15 A, utilisez au moins 14 AWG pour les cordons jusqu'à 50 pieds, et 12 AWG pour des longueurs plus grandes. Assurez-vous que le cordon est en bon état et conçu pour une utilisation en extérieur si utilisé à l'extérieur.

Que faire si le protecteur de surcharge se déclenche ?

Le protecteur de surcharge arrête la défonceuse automatiquement. Retirez immédiatement la charge, éteignez puis rallumez. La vitesse devrait revenir à la normale. S'il se déclenche fréquemment, réduisez la vitesse d'avance ou vérifiez si les embouts sont émoussés.

Comment utiliser le guide rectiligne ?

Insérez la barre de guidage dans le support de barre et la base, puis serrez les écrous à oreilles. Utilisez la vis d'avance pour un réglage fin de la distance entre l'embout et la surface de guidage. Maintenez la surface de guidage affleurante contre le bord de la pièce pendant l'avance.

Comment retirer le ressort ?

Desserrez les quatre vis de la sous-base et retirez la sous-base. Ensuite, desserrez et retirez le boulon d'arrêt avec la défonceuse à la hauteur maximale pour libérer le ressort en toute sécurité. AVERTISSEMENT : Retirez toujours le boulon d'arrêt avec l'appareil à la hauteur maximale pour éviter les blessures.

MODE D'EMPLOI M12V2 HITACHI

Model Router Modèle Détoureuse M 12V2 · M 12SA2 Modelo Fresadora

Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles !

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un endroit sûr.

AVANT L'UTILISATION 28

INSTALLATION ET RETRAIT DE LA MECHE ..... 29

UTILISATION DE DETOUREUSE 29

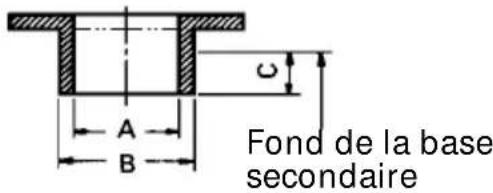

UTILISATION DES ACCESSOIRES EN OPTION.... 35

ENTRETIEN ET INSPECTION 36

ACCESSOIRES 37

ACCESSOIRES STANDARD 37

ACCESSOIRES SUR OPTION 38

LISTE DES PIÈCES 58

ÍNDICE

Español

Página

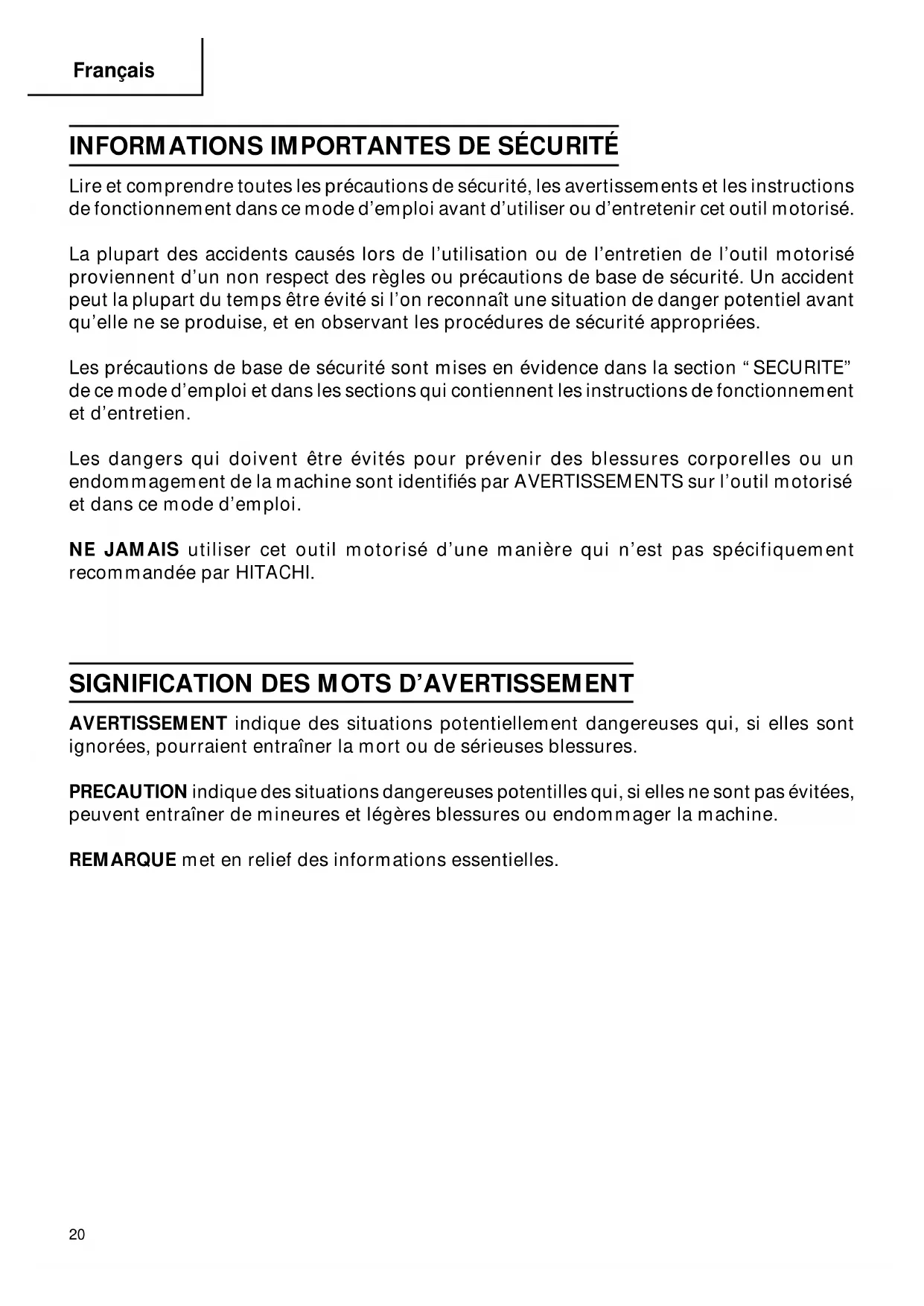

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

NE JAMAIS utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SECURITE

CONSIGNES DE SÉCURITÉ GÉNÉRALES

⚠ AVERTISSEMENT : Lire toutes les instructions

Tout manquement à observer ces instructions peut engendrer des chocs électriqu s, des incendies et/ou des blessures graves.

Le terme “outil électrique” qui figure dans l'ensemble des avertissements ci-dessous se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

CONSERVER CES INSTRUCTIONS

1) Sécurité de l'aire de travail

a) Maintenir l'aire de travail propre et bien éclairée.

Les endroits encombrés ou sombres sont propices aux accidents.

b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion.

Les outils électriques créent des étincelles susceptibles d'enflammer la poussière.

c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.

Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur.

Ne jamais modifier la prise.

Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.

Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique.

b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs.

Le risque de choc électrique est accru en cas de mise à la masse du corps.

c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.

Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique.

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique.

Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles.

Les cordons endommagés ou usés augmentent les risques de choc électrique.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.

L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique.

Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments.

Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.

b) Utiliser des équipements de sécurité. Toujours porter des verres de protection.

L'utilisation d'équipements de sécurité tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.

c) Eviter les démarrages accidentels. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher l'outil.

Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents.

d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche.

Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.

e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.

Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.

f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles.

Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles.

g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés.

L'utilisation de ces dispositifs peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux.

Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu.

b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.

Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé.

c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.

Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.

d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique.

Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités.

e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil.

Si l'outil est endommagé, le faire réparer avant utilisation.

De nombreux accidents sont dus à des outils mal entretenus.

f) Maintenir les outils coupants aiguisés et propres.

Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.

g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions et de la manière destinée pour le type précis d'outil électrique, en tenant compte des conditions d'utilisation et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Service

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement.

Cela garantira le maintien de la sécurité de l'outil électrique.

-PRECAUTION- Pour réduire tout risque de blessure, l'utilisateur doit lire le mode d'emploi.

REGLES DE SECURITE SPECIFIQUES ET SYMBOLES

1. Tenir les outils par les surfaces de grippage lors de la réalisation d'opération où l'outil de coupe risque d'entrer en contact avec des câbles cachés ou son propre cordon.

Un contact avec un fil “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur.

1. Utiliser des dispositifs de serrage ou toutes autres façons de fixer et de maintenir la pièce à usiner sur une plate-forme stable.

Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l'outil.

1. TOUJOURS porter des bouchons d'oreille lors de l'utilisation de l'outil pendant de longues périodes.

Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.

1. Faire extrêmement attention en manipulant les mèches.
2. Avant l'utilisation, vérifier soigneusement si la mèche n'est pas fissurée ou endommagée. Remplacer immédiatement toute mèche fissurée ou endommagée.
3. Ne pas couper de clous. Avant le travail, vérifier s'il y a des clous, et les retirer le cas échéant.

4. Tenir l'outil fermement des deux mains.

5. Ne pas approcher les mains des pièces en mouvement.

6. S'assurer que la mèche n'est pas en contact avec la pièce avant de mettre l'outil sous tension.
7. Avant d'utiliser l'outil sur la pièce proprement dite, laisser l'outil tourner pendant quelques instants. Regarder s'il y a des vibrations ou des irrégularités de rotation qui signaleraient une mauvaise installation de la mèche.
8. Faire attention au sens de rotation de la mèche et au sens d'avance.
9. Ne pas s'éloigner de l'outil pendant qu'il fonctionne. Toujours le tenir dans la main quand il fonctionne.
10. Toujours éteindre l'outil et attendre que la mèche soit complètement arrêtée avant de retirer l'outil de la pièce.
11. Ne pas toucher la mèche tout de suite après l'utilisation : elle risque d'être extrêmement chaude et pourrait provoquer des brûlures.
12. Toujours acheminer le cordon d'alimentation loin de l'outil, vers l'arrière.
13. Après avoir remplacé une mèche ou effectué des réglages, s'assurer que l'écrou de mandrin et les autres éléments de réglage sont bien serrés à fond.

Un élément de réglage mal serré peut se déplacer de façon inattendue, provoquant une perte de contrôle de l'outil, et les composants mobiles risqueraient d'être violemment éjectés.

1. TOUJOURS porter des lunettes de protection qui respectent les dernières révisions du

Standard ANSI Z87.1.

1. Définitions pour les symboles utilisés sur cet outil

V ...... volts

Hz ...... hertz

A..... ampères

n _o ...... vitesse sans charge

W...... watt

☐ ...... Construction de classe II

---/min ... rotation ou mouvements de va-et-vient par minute

\~ .... Courant alternatif

DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “☐” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique.

Bien que ce système n'ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d'emploi, y-compris de ne pas utiliser l'outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions:

○Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées.
○Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légèrement imbibé d'une solution savonneuse et essuyer minutieusement.

Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

UTILISATION D'UN CORDON DE RALLONGE

Utiliser exclusivement un cordon de rallonge en bon état. Lorsqu'on utilise un cordon de rallonge, veiller à ce qu'il soit suffisamment lourd pour supporter le courant dont l'appareil aura besoin.

Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur. Plus le numéro du calibre est petit, plus le cordon est lourd.

CALIBRE MINIMUM DES CORDONS

	Longueur totale de cordon en pieds (mètres)
	0 – 25 26 – 50 51 – 100 101 – 150(0 – 7.6) (7.9 – 15.2) (15.5 – 30.5) (30.8 – 45.7)
Intensité nominale CALIBRE
Supérieure Non supérieureà à
0 – 6 18 16 16 14
6 – 10 18 16 14 12
10 – 12 16 16 14 12
12 – 16 14 12 Non recommandé

AVERTISSEMENT:

Eviter tout risque de choc électrique. Ne jamais utiliser l'outil avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé.

Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximité d'eau, ni dans un environnement susceptible de provoquer un choc électrique.

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS ET PROPRIETAIRES DE CET OUTIL !

DESCRIPTION FONCTIONNELLE

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

NE JAMAIS utiliser ni entreprendre une révision de l'outil sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

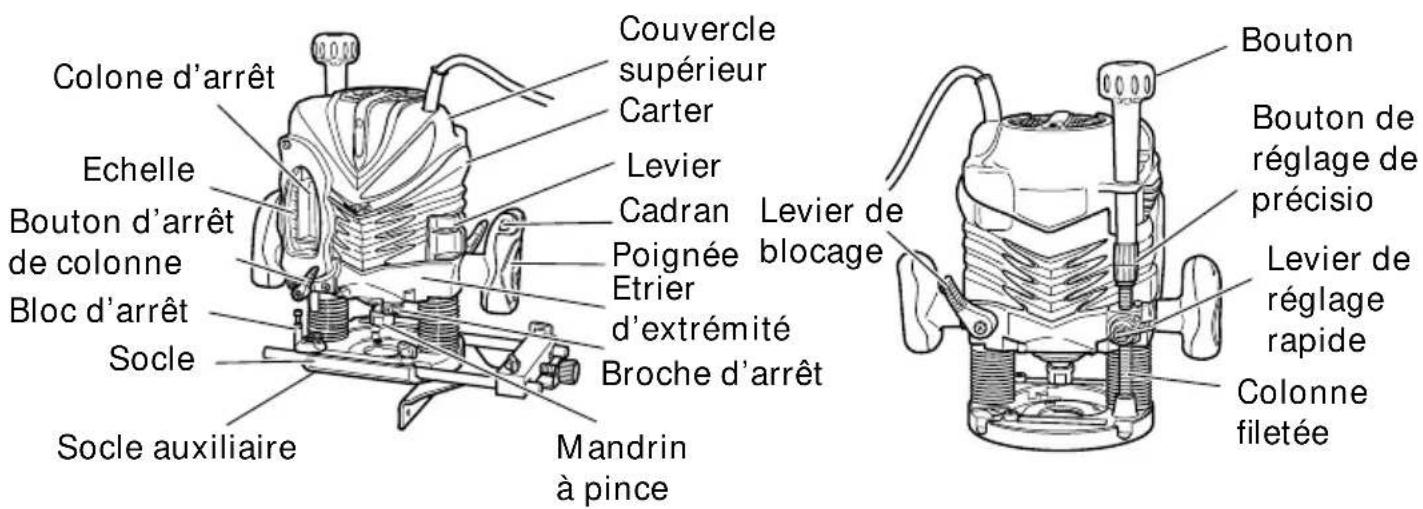

NOM DES PARTIES

Fig. 1-1
Fig. 1-2

SPECIFICATIONS

Modèle M12V2 M12SA2
Moteur Moteur série monophasé	à collecteur
Source d'alimentation Secteur, 120V 60 Hz, monophaséz
Capacité du mandrin de serrage 1/2" (12.7 mm), 1/4" (6.35 mm)
Course du corps principal 2-9/16" (65mm)
Courant 15 A
Vitesse sans charge 8,000/min – 2	2,000/min 22,000/min
Poids (sans le cordon) 13.9 lbs (6,3 kg) 13.7 lbs (6.2 kg)

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS

○Travail du bois, essentiellement creusage de rainures et coupes transversales.

Par exemple, creusage de rainures, coupes transversales, coupe, duplication, burinage, coupe à gabarit, coupes mixtes et autres.

AVANT L'UTILISATION

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

1. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

1. Vérification des conditions d'environnement

Vérifier que le lieu de travail est soumis à des conditions appropriées, conformément aux précautions spécifiées.

INSTALLATION ET RETRAIT DE LA MECHE

AVERTISSEMENT

: Bien mettre l'interrupteur sur OFF et débrancher la fiche de la prise secteur pour éviter tout ennui grave.

1. Installation de la mèche

(1) Nettoyer et insérer la queue de la mèche dans le mandrin de serrage jusqu'à ce que la queue touche le fond, puis la ramener en arrière d'environ 1/16" de pouce (2 mm).
(2) Une fois que la mèche est insérée et que la goupille de verrouillage pressée tient l'arbre d'armature, utiliser la clé de 23 mm pour serrer fermement le mandrin de serrage dans le sens des aiguilles d'une montre (vu de dessous la détoureuse). (Fig. 2)
(3) Si l'on utilise une mèche à queue de 1/4" de pouce de diamètre, remplacer le mandrin de serrage par celui pour mèche à queue de 1/4" de pouce de diamètre, qui est fourni comme accessoire standard.

Fig. 2

ATTENTION :

• Après avoir inséré la mèche, s'assurer que le mandrin de serrage est solidement serré, sinon le mandrin de serrage risque d'être endommagé.

• Vérifiez que la broche d'arrêt n'est pas insérée dans l'axe de l'armature après avoir serré le mandrin à pince. Si tel est le cas, le mandrin à pince, la broche d'arrêt et l'axe de l'armature peuvent être endommagés.

• Retrait de la mèche

Pour retirer la mèche, procéder dans le sens inverse de l'installation.

ATTENTION :

- Vérifiez que la broche d'arrêt n'est pas insérée dans l'axe de l'armature après avoir serré la mèche. Si tel est le cas, le mandrin à pince, la broche d'arrêt et l'axe de l'armature peuvent être endommagés.

UTILISATION DE DETOUREUSE

1. Réglage de la profondeur de coupe

(1) Placez l'outil sur une surface boisée plate.

Fig. 3

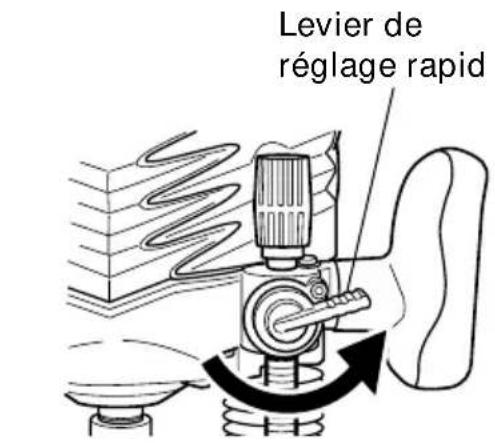

(2) Tournez le levier de réglage rapide dans le sens contraire des aiguilles d'une montre jusqu'à ce que celui-ci s'arrête. (Fig. 4)
(3) Tournez le bloc d'arrêt de façon à ce que la section à laquelle la vis de réglage de la profondeur de coupe sur le bloc d'arrêt n'est pas attachée vienne se situer en dessous de la colonne d'arrêt. Desserrez le bouton d'arrêt de colonne en laissant la colonne d'arrêt être en contact avec le bloc d'arrêt.
(4) Desserrez le levier de blocage et appuyez sur le corps de l'outil jusqu'à ce que le couteau touche la surface plate. Resserrez le levier d'arrêt à ce moment là. (Fig. 5)
(5) Resserrez le bouton d'arrêt de colonne. Alignez l'indicateur de profondeur avec la graduation "0" de l'échelle.
(6) Desserrez le bouton d'arrêt de colle et élevez-le jusqu'à ce que l'indicateur soit aligné avec la graduation représentant la profondeur de coupe souhaitée. Resserrez le bouton d'arrêt de colonne.
(7) Desserrez le levier d'arrêt et appuyez sur le corps de l'outil jusqu'au bloc d'arrêt pour obtenir la profondeur de coupe souhaitée.

Votre défonceuse vous permet de régler la profondeur de coupe avec précision.

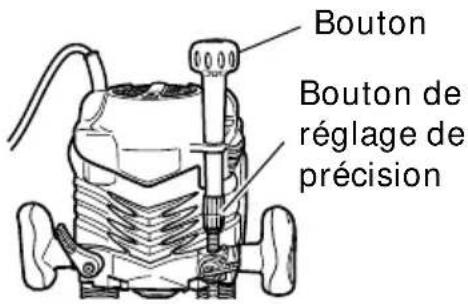

(1) Attachez le bouton accessoire au bouton de réglage de précision. (Fig. 6)
(2) Tournez le levier de réglage rapide dans le sens des aiguilles d'une montre jusqu'à ce que le levier de réglage rapide s'arrêt avec la vis d'arrêt. (Fig. 7)

Si le levier de réglage rapide ne s'arrête pas avec la vis d'arrêt, la vis de boulon n'est pas correctement installée.

Si tel est le cas, desserrez légèrement le levier de blocage et appuyez sur le haut de l'unité (défonceuse) et tournez le levier de réglage rapide après avoir correctement installé la vis de boulon.

(3) La profondeur de coupe peut être réglée lorsque le levier de blocage est desserré, en

Fig. 4

Fig. 5

Fig. 6

Fig. 7

tournant le bouton de réglage de précision. Si vous tournez le bouton de réglage de précision dans le sens contraire des aiguilles d'une montre, vous obtiendrez une coupe peu profonde alors que si vous le tournez dans le sens des aiguilles d'une montre, vous obtiendrez une coupe plus profonde.

ATTENTION :

Vérifiez que le levier de blocage est serré après avoir réglé la profondeur de coupe avec précision, au risque d'entraîner des dommages du levier de réglage rapide.

2. Bloc d'arrêt (Fig. 8)

Les 2 vis de réglage de profondeur de coupe fixées au bloc d'arrêt peuvent être ajustées pour régler simultanément 3 profondeurs de coupe différentes. Utilisez une clé pour serrer les écrous de façon à ce que les vis de réglage de profondeur de coupe ne se desserrent pas.

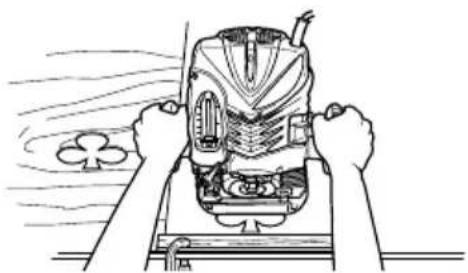

3. Guidage de la détoureuse

AVERTISSEMENT : Bien mettre l'interrupteur sur OFF et débrancher la fiche de la prise secteur pour éviter tout ennui grave.

(1) Adaptateur de guide de gabarit

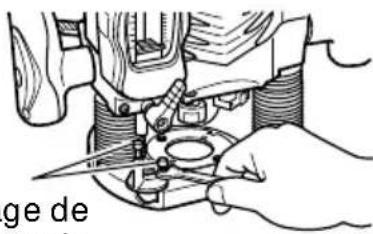

①Desserrer les deux vis de l'adaptateur de guide de gabarit, de façon à pouvoir déplacer l'adaptateur de guide de gabarit. (Fig. 9)
②Insérer le calibre de centrage dans l'orifice de l'adaptateur de guide de gabarit et dans le mandrin de serrage. (Fig. 10)
③Serrer le mandrin de serrage à la main.
④Serrer les vis de l'adaptateur de guide de gabarit, et retirer le calibre de centrage.
(2) Guide de gabarit

Utiliser le guide de gabarit lorsqu'on veut utiliser un gabarit pour produire une grande quantité de pièces de forme identique. (Fig. 11) Comme l'indique la Fig. 12, pour l'installation, installer le guide de gabarit dans l'orifice central de l'adaptateur de

Vis de réglage de la profondeur de coupe

Fig. 8

Adaptateur du guide-gabarit

Fig. 9

Fig. 10

guide de gabarit (A) avec 2 accessoires. Si l'on utilise un adaptateur de guide (B) gabarit, il sera possible d'utiliser les guides gabarits d'autres fabricants. Fixer les guides gabarits d'autres fabricants à l'adaptateur de guide (B) gabarit.

Un gabarit est un moule à profiler en contreplaqué ou en bois mince. Pour fabriquer un gabarit, faire particulièrement attention aux points décrits ci-dessous et illustrés à la Fig. 13.

Lorsqu'on utilise la détoureuse le long du plan interne du gabarit, les dimensions de la pièce finie seront inférieures au gabarit d'une valeur égale à la dimension "A", qui représente la différence entre le rayon du guide de gabarit et le rayon de la mèche. L'inverse est valable, lorsqu'on utilise la détoureuse de long de l'extérieur du gabarit.

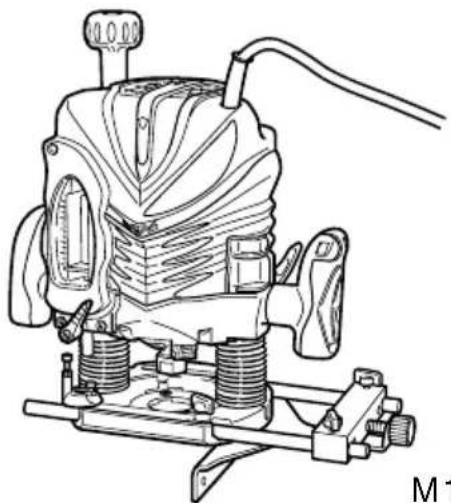

(3) Guide droit (Fig.14)

Utiliser un guide droit lors d'une coupe en biseau ou d'une coupe de rainure sur les côtés du matériau.

①Insérer la barre de guidage dans l'orifice du support de barre, puis serrer légèrement les 2 boulons à ailettes (B) sur le dessus du support de barre.

②Insérer la barre de guidage dans l'orifice du socle, puis serrer à fond le boulon à aillettes (A) (accessoires standard).

③Effectuer les réglages fins de la dimension entre la mèche et la surface du guide, puis serrer à fond les deux boulons à ailettes (B) sur le dessus du support de barre, et le boulon à ailettes (C) de fixation du guide droit.

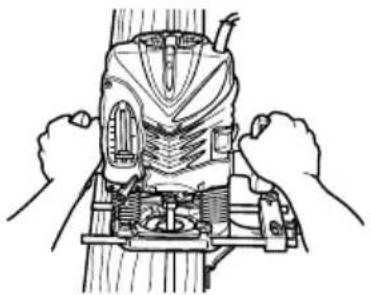

④Comme indiqué sur la Fig. 15, fixer solidement le fond du socle sur la surface traitée du matériau. Faire avancer la détoureuse tout en maintenant le plan du guide sur la surface du matériau.

(4) Guide anti-poussière et adaptateur du guide anti-poussière (Fig. 16)

Votre défonceuse est équipée d'un guide anti-poussière et d'un adaptateur de guide anti-poussière.

Fig. 12

Fig. 13

Fig. 14

①Faites correspondre les 2 rainures de la base et insérez les deux languettes du guide anti-poussière dans les trous situés sur le côté de la base en partant du haut. Fixer le guide anti-poussière avec une vis.

Le guide anti-poussière dévie les débris de coupe de l'opérateur et dirige la décharge dans une direction adéquate.

②En installant l'adaptateur du guide anti-poussière dans le vent de décharge de débris de coupe, l'extracteur de poussière peut être fixé.

1. Ajustement de la vitesse de rotation (modèle M12V2 uniquement)

Le modèle M12V2 possède un système de contrôle électronique qui permet des changements de vitesse de rotation sans à-cop. Comme montré dans la Fig. 17, la position 1 sur le cadran correspond à la vitesse minimum et la position 6 à la vitesse maximum.

1. Retrait du ressort

Les ressorts dans la colonne de la défonceuse sont amovibles. Ceci permet d'éliminer la résistance du ressort et de procéder facilement au réglage de la profondeur de coupe en attachant le support de la défonceuse.

(1) Dévissez les 4 vis de la sous base et retirez sous base.
(2) Dévissez le boulon d'arrêt et retirez-le de façon à retirer le ressort. (Fig. 18)

⚠ AVERTISSEMENT :

Retirez le boulon d'arrêt avec l'unité principale (défonceuse) fixée à hauteur maximale.

Le retrait du boulon d'arrêt si l'unité n'est pas suffisamment élevée peut entraîner le déchargement du boulon et du ressort et provoquer des blessures.

Fig. 16

Fig. 17

Fig. 18

6. Coupe

⚠ AVERTISSEMENT :

• Porter des lunettes de protection lorsqu'on utilise cet outil.
  ●Ne pas approcher les mains, le visage ni aucune autre partie du corps de la mèche ni des autres pièces mobiles lorsqu'on utilise l'outil.

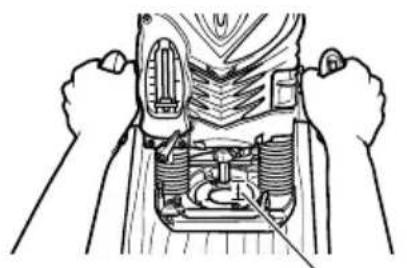

(1) Comme montré dans la Fig. 19, mettre hors contact le couteau et la pièce de travail et mettre sous tension. Ne pas commencer l'opération de découpage jusqu'à ce que le couteau ait atteint la vitesse de rotation complète.
(2) Le couteau tourne dans le sens des aiguilles d'une montre (direction de la flèche sur la base). Pour obtenir le maximum d'efficacité au découpage, alimenter la mortaiseuse en se conformant aux directions d'alimentation montré dans la Fig. 20.

REMARQUE:

En cas d'utilisation d'un couteau usé pour effectuer des rainures profondes, un bruit de coupe aigu peut être émis.

Le remplacement du couteau usé par un nouveau éliminera le bruit aigu.

Fig. 20

UTILISATION DES ACCESSOIRES EN OPTION

Pièce de guidage pour trancher:

Utiliser la pièce de guidage pour trancher pour un chanfreinage.

Comme indiqué à la Fig. 21, utiliser le boulon à ailettes pour monter et fixer la pièce de guidage machine sur le support de tige.

Aligner la pièce de guidage machine sur la position voulue à l'aide des deux boulons à ailettes, et utiliser comme indiqué à la Fig. 22.

Fig. 21

• Le fait de déplacer l'outil trop rapidement vers l'avant risque de donner une médiocre qualité de coupe, ou d'endommager la mèche ou le moteur. En revanche, un déplacement trop lent risque de brûler et d'endommager la coupe.
  La vitesse d'avance correcte dépend de la taille de la mèche, du travail et de la profondeur de coupe. Avant de commencer à couper la pièce proprement dite, il est recommandé de faire des essais sur un morceau de rebut. Cela montrera exactement à quoi ressemblera la coupe, et permettra de vérifier les dimensions.
• Les anomalies et les surcharges déclencheront le protecteur de surcharge, et le fonctionnement s'arrêtera. Supprimer immédiatement la charge, éteindre l'outil, puis le rallumer. La vitesse de rotation devrait redevenir normale.
• Ne pas utiliser de générateur comme source d'alimentation. Cela risque de faire fluctuer la vitesse de rotation.
• Si l'on utilise le guide droit, bien l'installer sur le côté droit dans le sens de l'avance. Ceci aidera à le maintenir à ras sur le côté de la pièce.

ENTRETIEN ET INSPECTION

AVERTISSEMENT: S'assurer de mettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspection de la meuleuse.

1. Inspection des vis

Inspecter régulièrement toutes les vis et s'assurer qu'elles sont serrées à fond. Si l'une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT: Il serait extrêmement dangereux d'utiliser la détoureuse avec des vis desserrées.

1. Entretien du moteur

Le bobinage de l'ensemble moteur est le "coeur" même de l'outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

1. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

1. Liste des pièces de rechange

A: No. élément

B: No. code

C: No. utilisé

D: Remarques

PRECAUCIÓN : Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS :

Les outils électriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ACCESSOIRES

AVERTISSEMENT:

TOUJOURS utiliser uniquement des pièces de rechange et des accessoires HITACHI. NE JAMAIS utiliser de pièce de rechange ou d'accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L'utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

REMARQUE:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

ACCESSOIRES STANDARD

(1) Mandrin de serrage de 1/4" de pouce (N° de code 323-293) .... 1
(2) Adaptateur de guide de gabarit (A) (se fixe à la détoureuse) (N° de code 325-211) .... 1
(3) Adaptateur du guide anti-poussière (B) (N° de code 325-224) ....1
(4) Guide-gabarit (N° de code 956-790)....1
(5) Calibre de centrage (N° de code 325-223) ....1
(6) Guide anti-poussière (N° de code 325-210).... 1
(7) Adaptateur du guide anti-poussière (N° de code 325-215) .... 1
(8) Support de barres (N° de code 325-217) .... 1
Pièce de guidage droite (N° de code 956-797) ....1
Vis mère (N° de code 956-793) .... 1
Boulon papillon (N° de code 949-394) .... 1
(9) Barre de guidage (N° de code 325-216) ...... 2
(10) Bouton (N° de code 325-214)....1
(11) Boulon papillon (N° de code 301-806) 4
(12) Clé de 23 mm (N° de code 323-295)....1

ACCESSOIRES SUR OPTION ...... vendus séparément

(1) Guide-gabarit (2) Piéce de guidage pour trancher

No. de code	A	B	C
303 347 1	9/64" 3/8"(7.5mm)	(9.5mm)
303 348 5	/16" 25/64"(8mm)	(10mm)
303 349 2	3/64" 7/16"(9mm)	(11.1mm)
303 350 2	5/64" 15/32"(10mm)	(12mm)
303 351 2	7/64" 1/2"(10.7mm)	(12.7mm)
303 352 1	5/32" 35/64"(12mm)	(14mm)
303 353 3	5/64" 5/8" 3/16"(14mm)	(16mm) (4.5mm)
956 790 2	1/32" 45/64"(16.5mm)	(18mm)
956 932Z	47/64" 25/32"(18.5mm)	(20mm)
303 354 5	7/64" 15/16"(22.5mm)	(24mm)
956 933Z	1" 1-1/16"(25.5mm)	(27mm)
956 934Z	1-1/8" 1-3/16"(28.5mm)	(30mm)
303 355 1	-33/64" 1-37/64"(38.5mm)	(40mm)

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

-Plomb des peintres à base de plomb,
- Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
- Arsenic et chrome du bois d'oeuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques.

ADVERTENCIA:
