EKC601-5BZ - Cuisinière Exquisit - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière encastrable (table de cuisson vitrocéramique)
Marque	Exquisit
Modèle	EKC601-5BZ
Nombre de foyers	4 (dont 1 double zone)
Puissance totale	7000 W
Tension d'alimentation	230 V ~ (monophasé) ou 400 V ~ (biphasé) 50/60 Hz
Dimensions de découpe	560 x 490 mm
Foyer avant gauche	Diamètre 140/215 mm, 1000/2200 W
Foyer arrière gauche	Diamètre 150 mm, 1200 W
Foyer arrière droit (double zone)	Dimensions 270 x 175 mm, 1500/2400 W
Foyer avant droit	Diamètre 150 mm, 1200 W
Consommation d'énergie (table)	175,4 Wh/kg
Fonctions principales	Cuisson automatique, minuterie, double zone, verrouillage, indicateur de chaleur résiduelle
Affichage	Numérique avec touches sensitives
Sécurité	Arrêt automatique, protection contre surchauffe, verrouillage commandes, arrêt d'urgence
Nettoyage	Chiffon humide, produits non abrasifs, ne pas utiliser de vapeur
Installation	Encastrement, plan de travail résistant à la chaleur (100°C), distance minimale mur 50 mm
Raccordement électrique	Par un électricien qualifié, câble 3x2.5 mm² (230 V) ou 4x1.5 mm² (400 V)
Classe de protection	Y

FOIRE AUX QUESTIONS - EKC601-5BZ Exquisit

Pourquoi la table de cuisson ne s'allume-t-elle pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le fusible n'a pas sauté. Assurez-vous que le verrouillage n'est pas activé (afficheur [L]). Nettoyez les touches sensitives si elles sont humides ou grasses.

Que signifie le symbole [E] sur l'afficheur ?

Le symbole [E] indique un défaut du circuit électronique. Débranchez l'appareil du réseau et rebranchez-le après quelques instants. Si le problème persiste, contactez le service après-vente.

Comment utiliser la cuisson automatique ?

Sélectionnez la zone de cuisson avec la touche [+], puis montez jusqu'au niveau 9. Appuyez à nouveau sur [+] pour activer l'automatisme (le symbole [A] clignote). Utilisez ensuite [-] pour choisir le niveau de cuisson souhaité (par exemple 7). L'appareil chauffe à pleine puissance puis réduit automatiquement.

Comment verrouiller le bandeau de commande ?

Allumez la table en appuyant sur la touche [1]. Dans les 5 secondes, appuyez simultanément sur la touche [+] du foyer avant droit et sur la touche [-] centrale. Puis appuyez sur [+] avant droit. L'affichage montre [L] sur les 4 zones.

Comment nettoyer la vitrocéramique sans l'abîmer ?

Utilisez un chiffon humide avec un peu de produit vaisselle ou un nettoyant spécial vitrocéramique. N'utilisez jamais d'éponges abrasives, de poudre à récurer ni d'objets pointus. Enlevez immédiatement le sucre ou les aliments sucrés pour éviter d'endommager la surface.

Que faire si la vitrocéramique est fissurée ?

Coupez immédiatement l'alimentation électrique de la table. Ne touchez pas la zone fissurée et ne l'utilisez plus. Contactez impérativement un service après-vente agréé pour le remplacement de la vitre.

Puis-je utiliser des casseroles en aluminium sur cette table ?

Non, les récipients en aluminium ou en matière synthétique peuvent fondre sur les zones chaudes. Utilisez uniquement des casseroles compatibles induction ou à fond plat adapté à la vitrocéramique.

Comment régler la minuterie ?

Sélectionnez une zone de cuisson, puis appuyez sur la touche [Timer]. L'affichage montre [00]. Utilisez [+] pour augmenter le temps (de 1 à 99 minutes) ou [-] pour diminuer. Après quelques secondes, le décompte commence. En fin de cuisson, un signal sonore retentit.

Que signifie le symbole [H] sur l'afficheur ?

Le symbole [H] indique une chaleur résiduelle : la zone de cuisson est encore chaude même après extinction. Ne la touchez pas et n'y posez aucun objet sensible à la chaleur. Le symbole disparaît lorsque la température devient sans danger.

Comment raccorder la table de cuisson au réseau électrique ?

Le raccordement doit être réalisé par un électricien qualifié. Utilisez un câble de 3x2,5 mm² pour le monophasé 230 V ou 4x1,5 mm² pour le biphasé 400 V. Un dispositif de sectionnement omnipôles avec un écartement de 3 mm est nécessaire. Suivez le schéma de raccordement fourni.

MODE D'EMPLOI EKC601-5BZ Exquisit

Instructions d'utilisation et d'installation

EKC601-5BZ

SICHERHEIT ....3

To select « Timer » Press key [ ] Timer[00] min

EXEMPLES DE RÉGLAGE DES PUISSANCES DE CUISSON 36

ENTRETIEN ET NETTOYAGE....36

QUE FAIRE EN CAS DE PROBLÈME....36

PROTECTION DE L'ENVIRONNEMENT ....37

INSTRUCTIONS D'INSTALLATION ....38

CONNEXION ÉLECTRIQUE ....39

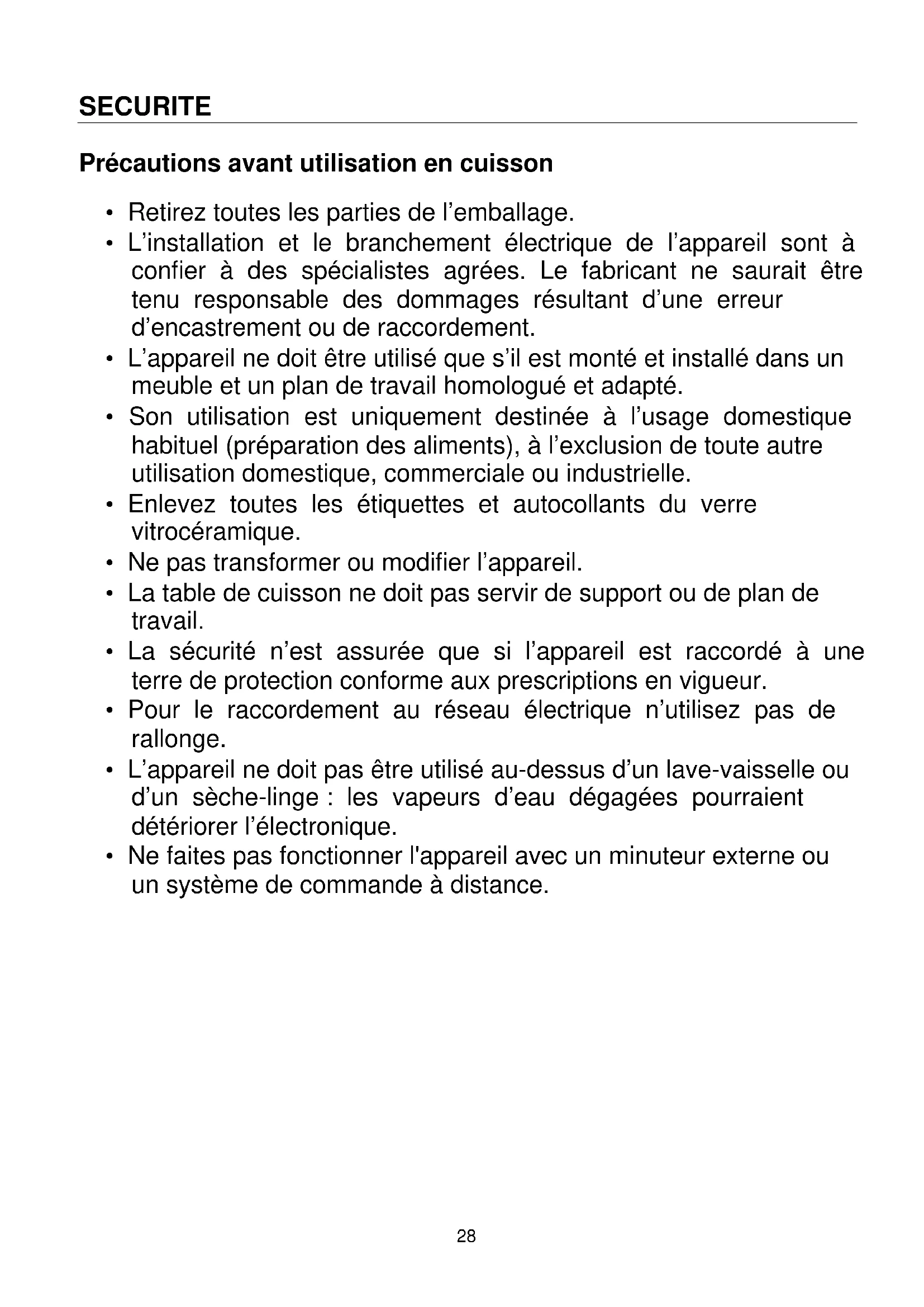

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'appareil

• Coupez toujours les foyers après utilisation.
• Surveillez constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
• Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonction.
• Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériau de chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de se présenter.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas détériorer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: Etendre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• MISE EN GARDE: Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matériau résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

- Si un défaut est constaté, il faut déclencher l'appareil et couper la ligne d'alimentation électrique.

- En cas de fêlure ou de fissure de la vitrocéramique il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.

- Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.

- ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

- Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.

- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin.

- N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.

- NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Caractéristiques techniques

Type	EKC601-5BZ
Puissance Totale 7000 WConsommation d’énergie de la table de cuisson EC_hob * 175.4 Wh/kg
Foyer avant gauchePuissance nominale* 1000 / 2200 WCatégorie de la casserole standard* CConsommation d’énergie EC_cw * 172.7 Wh/kg	140 / 215 mm
Foyer arrière gauchePuissance nominale* 1200 WCatégorie de la casserole standard* AConsommation d’énergie EC_cw * 173.8 Wh/kg	150 mm
Foyer arrière droitPuissance nominale* 1500 / 2400 WCatégorie de la casserole standard* DConsommation d’énergie EC_cw * 181.3 Wh/kg	270 X 175 mm
Foyer avant droitPuissance nominale* 1200 WCatégorie de la casserole standard* AConsommation d’énergie EC_cw * 173.8 Wh/kg	150 mm

* calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

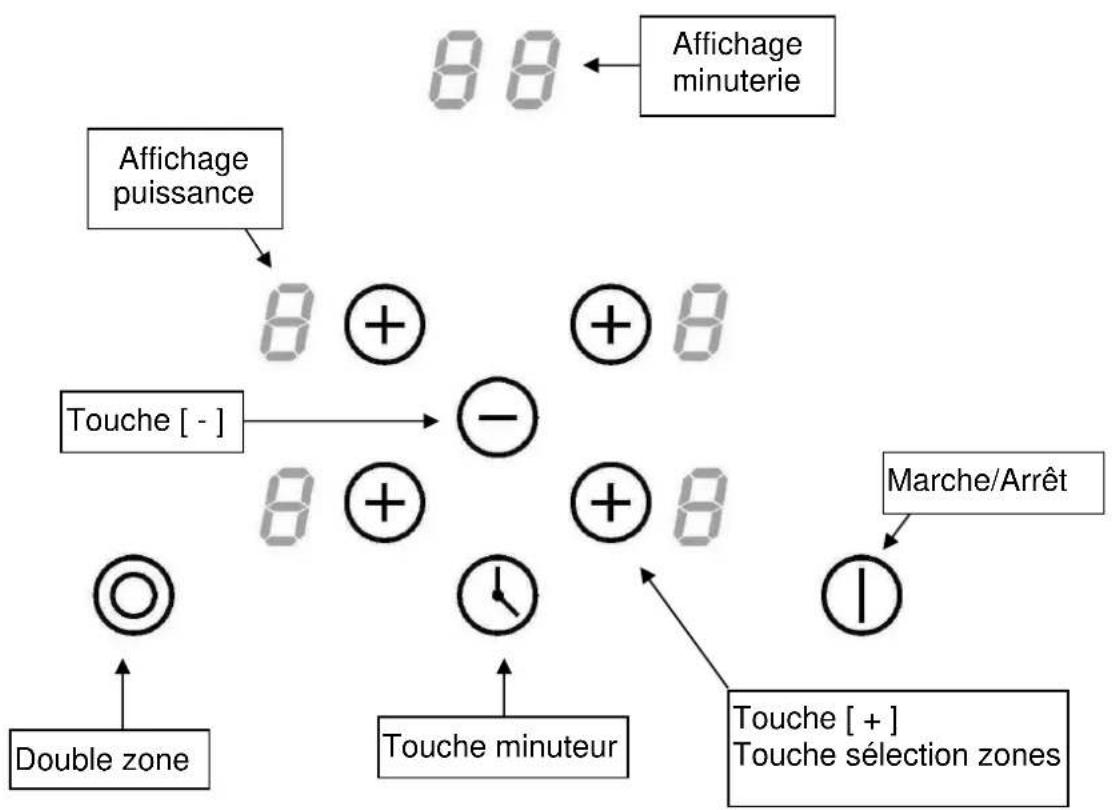

Bandeau de commande

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson

A Accélérateur de chauffe Cuisson automatique

E Message d'erreur Défaut de circuit électronique

H Chaleur résiduelle La zone de cuisson est chaude

L Verrouillage La table est verrouillée

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

- Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande Afficheur
Enclencher	appuyer sur [ 1]	[0]
Arrêter	appuyer sur [ 1]	aucun ou [H]

- Enclencher / arrêter une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner		appuyer sur [ + ] de la zone	[ 0. ]
Augmenter		appuyer sur [ + ] de la zone	[ 1 ] jusqu'à [ 9 ]
Diminuer	appuyer sur [ - ]	[ 9 ] jusqu'à [ 1 ]
Arrêter	appuyer simultanément	[ 0 ] ou [ H ]
		sur [ + ] et [ - ]
	ou appuyer sur [ - ]	[ 0 ] ou [ H ]

Si aucun réglage n'est fait dans un délai de 20 secondes l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [ H ]

Le symbole [ H ] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Double zones

La zone droite est extensible afin de mieux adapter la surface de cuisson au fond de la casserole.

- Diminution et extension de zone :

Action Bandeau de commande Afficheur

Sélectionner la zone Appuyer sur [ + ] [ 0 ]

Diminuer la surface Appuyer sur [ ◎] Voyant éteint

Augmenter le diamètre Appuyer sur [ ☎] Voyant allumé

Verrouillage du bandeau de commande

- Verrouillage :

Action Bandeau de commande Afficheur

Mise en route Appuyer sur [ ] [ 0①ou [ H ] sur 4 afficheurs

Dans les 5 secondes après la mise en route :

Verrouiller Appuyer simultanément sur le [ + ]

du foyer avant droit et sur

le [-] central [0] ou [H] sur 4 afficheurs

Puis appuyer sur [ + ] avant droit [ L ] sur les 4 afficheurs

- Déverrouillage :

Action Bandeau de commande Afficheur

Mise en route Appuyer sur [ ] [ L ⊙ sur les 4 afficheurs

Dans les 5 secondes après la mise en route :

Déverrouiller Appuyer simultanément sur le [ + ]

du foyer avant droit et sur

le [-] central [0] ou [H] sur 4 afficheurs

Puis appuyer sur [ - ] seul Afficheurs éteints

Programmation d'automatisme de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

- Mise en route de l'automatisme :

Action Bandeau de commande Afficheur

Sélectionner la zone Appuyer sur [ + ] [ 0 ] et voyant de zone allumé

Activer la pleine puissance Appuyer sur [ + ] jusqu'à [ 9 ] Passe de [ 1 ] à [ 9 ]

Activer l'automatisme Ré appuyer sur [ + ] [ 9 ] clignote avec [ A ]

Sélectionner niveau Appuyer sur [-] [9] passe à [8][7]

(par exemple « 7 ») [7] clignote avec [A]

- Arrêt de l'automatisme :

Action Bandeau de commande Afficheur

Sélectionner la zone Appuyer sur [-] [9] passe à [8][7]...[0]

Fonction minuterie

La minuterie peut être affectée simultanément aux 4 foyers de cuisson et ceci avec des réglages de temps de minuterie différents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :
  Action Bandeau de commande Afficheur

Sélectionner

Appuyer sur la touche afficheur allumésélection de la zone

Augmenter

Appuyer sur [ + ] ou [- ]

[ 1 ] ... [ 9 ] [ P ]

Sélectionner « Minuterie »

Appuyer sur [ ]

[00]

Diminuer la durée Appuyer sur [- ]

[30] passe à 29,28,27,...

Augmenter la durée Appuyer sur [ + ] [ 00 ] passe à 01,02,03...

Après quelques secondes le voyant de contrôle passe de « clignotement » à « fixe ».

La durée est sélectionnée et le décompte démarre.

• Arrêter la fonction minuterie cuisson :

Action	Bandeau de commande	Afficheur
Sélectionner la zone		Appuyer sur la touchezonezone s'allume	L'afficheur de la sélection de la

Sélectionner « Minuterie »

Appuyer sur [ ]

Temps restant

Désactiver « Minuterie » Appuyer sur [ - ] Passe à [ 00 ]puis s’éteint

Lorsque plusieurs minuteries sont activées, il suffit de répéter l'opération.

- Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

• Minuterie utilisée hors cuisson :

Action	Bandeau de commande	Afficheur
Activer la table de cuisson		Appuyer sur [ ⏻ ]	Voyants de zone

Sélectionner « Minuterie »

Appuyer sur [ ]

[ 00 ]

Diminuer la durée

Appuyer sur [- ]

[00] passe à 30,29...

Augmenter la durée

Appuyer sur [ + ]

[00] passe à 01,02...

Après 20 secondes les afficheurs s'éteignent mais la minuterie continue.

Dès que le temps sélectionné est écoulé la minuterie affiche en clignotant [00] et un signal sonore retentit. Pour stopper le son et le clignotement, il suffit d'appuyer sur une touche.

Exemples de réglage des puissances de cuisson

(les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5 Eau Pommes de terre à l'eau, soupes,pâtes, légumes frais
6 à 7 Cuire à feu doux Viandes, foie, œufs, saucissesGoulasch, roulades, tripes
7 à 8 Cuire	Frire	Pommes de terre, beignets, galettes
9 Frire,	Porter à ébullition	Steaks, omeletteseau

ENTRETIEN ET NETTOYAGE

Pour nettoyer il faut mettre l'appareil hors fonctionnement. Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression ».
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

QUE FAIRE EN CAS DE PROBLEME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
  • le fusible de protection a sauté
• vérifiez si le verrouillage n'est pas activé
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [F] s'affiche :

• vous ne pouvez plus utiliser cette zone de cuisson
• appelez le Service Après-Ventes

Le symbole [ E ] s'affiche :

• le système électronique est défectueux
  • débranchez et rebranchez l'appareil

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

• le déclenchement de sécurité a fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes
• une des casseroles est vide et son fond a surchauffé
• la table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe

La commande de cuisson automatique ne s'enclenche pas :

• la zone de cuisson est encore chaude [H]
• le niveau de cuisson maximum est enclenché [9]
• le niveau de cuisson a été enclenché avec la touche [-]

Le symbole [ Er03 ] s'affiche :

- Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [ Er21 ] s'affiche :

- La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [ U400 ], [ Er25 ]ou [ U4 ] clignotant s'affiche :

- La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

PROTECTION DE L'ENVIRONNEMENT

• les matériaux d'emballage sont écologiques et recyclables
• les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil

• ne jetez en aucun cas votre appareil avec les déchets ménagers
• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

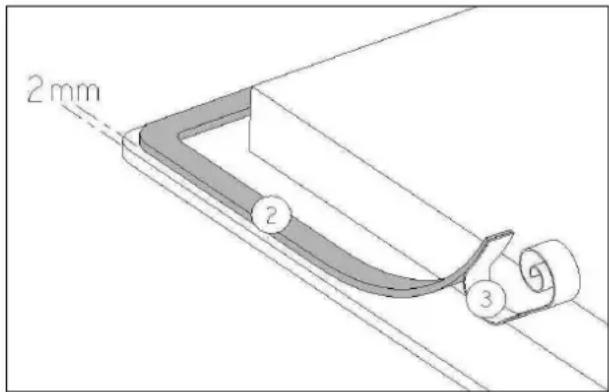

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

2mm 2 3 9

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

Appareil Découpe
EKC601-5BZ 560 x 490	mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C)
• Les baguettes de bord murales doivent être thermo résistantes
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air.
• N'installer pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm
• Le câble de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir

• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

• L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.

• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorporé à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention!

Cet appareil n'est conçu que pour une alimentation en 230 V\~ 50/60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau Raccordement		Diamètre câble	Câble Calibre de protection
230V~ 50/60Hz	1 Phase + N 3	x 2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phases + N 4	x 1.5 mm ^2	H 05 VV - FH 05 RR - F	16 A *

* calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6

①②③④ L N 1P+N

Pour vous adapter au réseau électrique (230V\~1P+N ou 400V\~2P+N), veuillez utiliser les pontets en laiton situés dans le boitier de connexion

Monophasé 230V\~1P+N :

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L sur un des plots 1 ou 2.

Biphasé 400V\~2P+N :

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot 4.

Visser la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention ! Un dévissage plus que nécessaire des vis du boitier de raccordement risque de détériorer ce dernier, les vis tourneraient alors dans le vide.

Veillez ensuite à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

1 Kundendienst
