EKC601-5BZ - Herd Exquisit - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Kochfeld (Cerankochfeld)
Marke	Exquisit
Modell	EKC601-5BZ
Anzahl der Kochzonen	4 (davon 1 Doppelzone)
Gesamtleistung	7000 W
Anschlussspannung	230 V ~ (1-phasig) oder 400 V ~ (2-phasig) 50/60 Hz
Ausschnittmaße	560 x 490 mm
Linke vordere Kochzone	Durchmesser 140/215 mm, 1000/2200 W
Linke hintere Kochzone	Durchmesser 150 mm, 1200 W
Rechte hintere Kochzone (Doppelzone)	Maße 270 x 175 mm, 1500/2400 W
Rechte vordere Kochzone	Durchmesser 150 mm, 1200 W
Energieverbrauch (Kochfeld)	175,4 Wh/kg
Hauptfunktionen	Automatikkochen, Timer, Doppelzone, Kindersicherung, Restwärmeanzeige
Anzeige	Digital mit Sensortasten
Sicherheit	Automatische Abschaltung, Überhitzungsschutz, Bediensperre, Not-Aus
Reinigung	Feuchtes Tuch, nicht scheuernde Mittel, kein Dampf verwenden
Installation	Einbau, hitzebeständige Arbeitsplatte (100°C), Mindestabstand zur Wand 50 mm
Elektrischer Anschluss	Durch einen qualifizierten Elektriker, Kabel 3x2,5 mm² (230 V) oder 4x1,5 mm² (400 V)
Schutzklasse	Y

Häufig gestellte Fragen - EKC601-5BZ Exquisit

Warum schaltet sich das Kochfeld nicht ein?

Überprüfen Sie zunächst, ob das Gerät richtig angeschlossen ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass die Kindersicherung nicht aktiviert ist (Anzeige [L]). Reinigen Sie die Sensortasten, wenn sie feucht oder fettig sind.

Was bedeutet das Symbol [E] auf der Anzeige?

Das Symbol [E] zeigt einen Fehler in der Elektronik an. Trennen Sie das Gerät vom Netz und schließen Sie es nach einigen Augenblicken wieder an. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie verwende ich die Automatikkochfunktion?

Wählen Sie die Kochzone mit der Taste [+] aus und erhöhen Sie auf Stufe 9. Drücken Sie erneut [+], um die Automatik zu aktivieren (das Symbol [A] blinkt). Verwenden Sie dann [-], um die gewünschte Kochstufe (z. B. 7) auszuwählen. Das Gerät heizt mit voller Leistung und reduziert dann automatisch.

Wie sperre ich das Bedienfeld?

Schalten Sie das Kochfeld mit der Taste [1] ein. Drücken Sie innerhalb von 5 Sekunden gleichzeitig die Taste [+] der rechten vorderen Kochzone und die mittlere Taste [-]. Drücken Sie dann [+] vorne rechts. Die Anzeige zeigt [L] auf allen 4 Zonen.

Wie reinige ich das Ceranfeld, ohne es zu beschädigen?

Verwenden Sie ein feuchtes Tuch mit etwas Spülmittel oder einem speziellen Ceranfeldreiniger. Verwenden Sie niemals scheuernde Schwämme, Scheuerpulver oder scharfe Gegenstände. Entfernen Sie Zucker oder zuckerhaltige Speisen sofort, um eine Beschädigung der Oberfläche zu vermeiden.

Was tun, wenn das Ceranfeld gerissen ist?

Schalten Sie sofort die Stromversorgung des Kochfelds aus. Berühren Sie den gerissenen Bereich nicht und verwenden Sie es nicht mehr. Wenden Sie sich unbedingt an einen autorisierten Kundendienst zum Austausch der Glaskeramik.

Kann ich Aluminiumtöpfe auf diesem Kochfeld verwenden?

Nein, Behälter aus Aluminium oder Kunststoff können auf den heißen Zonen schmelzen. Verwenden Sie nur induktionsgeeignetes Kochgeschirr oder Töpfe mit flachem Boden, die für Ceranfelder geeignet sind.

Wie stelle ich den Timer ein?

Wählen Sie eine Kochzone aus und drücken Sie dann die Taste [Timer]. Die Anzeige zeigt [00]. Verwenden Sie [+], um die Zeit zu erhöhen (von 1 bis 99 Minuten) oder [-], um sie zu verringern. Nach einigen Sekunden beginnt der Countdown. Am Ende des Garvorgangs ertönt ein akustisches Signal.

Was bedeutet das Symbol [H] auf der Anzeige?

Das Symbol [H] zeigt Restwärme an: Die Kochzone ist auch nach dem Ausschalten noch heiß. Berühren Sie sie nicht und stellen Sie keine hitzeempfindlichen Gegenstände darauf. Das Symbol verschwindet, wenn die Temperatur ungefährlich ist.

Wie schließe ich das Kochfeld an das Stromnetz an?

Der Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Verwenden Sie ein Kabel von 3x2,5 mm² für 230 V 1-phasig oder 4x1,5 mm² für 400 V 2-phasig. Eine allpolige Trennvorrichtung mit einem Kontaktabstand von mindestens 3 mm ist erforderlich. Befolgen Sie den beiliegenden Anschlussplan.

BEDIENUNGSANLEITUNG EKC601-5BZ Exquisit

Bedienungsanweisung mit Montageanweisungen

VORSICHTSMAßNAHME VOR DER INBETRIEBNAHME 3

ALLGEMEINE SICHERHEITS-HINWEISE 4

SCHUTZ VOR BESCHÄDIGUNG 5

VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL 6

SCHUTZ VOR WEITEREN GEFAHREN 6

GERÄTEBESCHREIBUNG 7

TECHNISCHE BESCHREIBUNG....7

BEDIENFELD 7

BEDIENUNG DES KOCHFELDES....8

ANZEIGE....8

INBETRIEBNAHME DES KOCHFELDES 8

VOR DEM ERSTEN AUFHEIZEN 8

FUNKTION DER SENSORSCHALTFELDER 8

KOCHFELD EIN UND AUSSCHALTEN 8

RESTWÄRMEANZEIGE 8

ZWEIKREIS KOCHZONE 9

KINDERSICHERUNG / VERRIEGELUNG DES KOCHFELDES 9

ANKOCHAUTOMATIK 9

TIMER....10

KOCHEMPFEHLUNGEN 11

AUSWAHL DER LEISTUNGSSTUFEN....11

REINIGUNG UND PFLEGE....11

WAS TUN WENN....11

UMWELTSCHUTZ....12

MONTAGEHINWEISE 13

ELEKTROANSCHLUSS....14

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird.
• Dieses Gerät darf nur für das haushaltübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases wegnehmen.
• Das Gerät darf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheits-Hinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.
• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, denn sie könnten heiß werden.

Schutz vor Beschädigung

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guss). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen.
  • Die Kochzonen nicht mit leerem Kochgeschirr benützen.
• Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.

- Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

- Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.

- Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.

- Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.

- WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

- Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.

- Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.

- Benutzen Sie keine Gegenstände aus Synthetik oder Aluminium. Sie könnten auf der Kochzone verschmelzen.

- Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

Technische Beschreibung

Typ	EKC601-5BZ
Gesamt Leistung 7000 WEnergieverbrauch der Kochmulde EC _hob * 175.4	Wh/kg
Kochzone vorne linksNominal Leistung* 1000 / 2200 WStandardisiertes Kochgeschirr Kategorie* CEnergieverbrauch EC _cw * 172.7 Wh/kg	∅ 140 / 215 mm
Kochzone hinten linksNominal Leistung* 1200 WStandardisiertes Kochgeschirr Kategorie* AEnergieverbrauch EC _cw * 173.8 Wh/kg	∅ 150 mm
Kochzone hinten rechtsNominal Leistung* 1500 / 2400 WStandardisiertes Kochgeschirr Kategorie* DEnergieverbrauch EC _cw * 181.3 Wh/kg	∅ 270 X 175 mm
Kochzone vorne rechtsNominal Leistung* 1200 WStandardisiertes Kochgeschirr Kategorie* AEnergieverbrauch EC _cw * 173.8 Wh/kg	∅ 150 mm

* nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

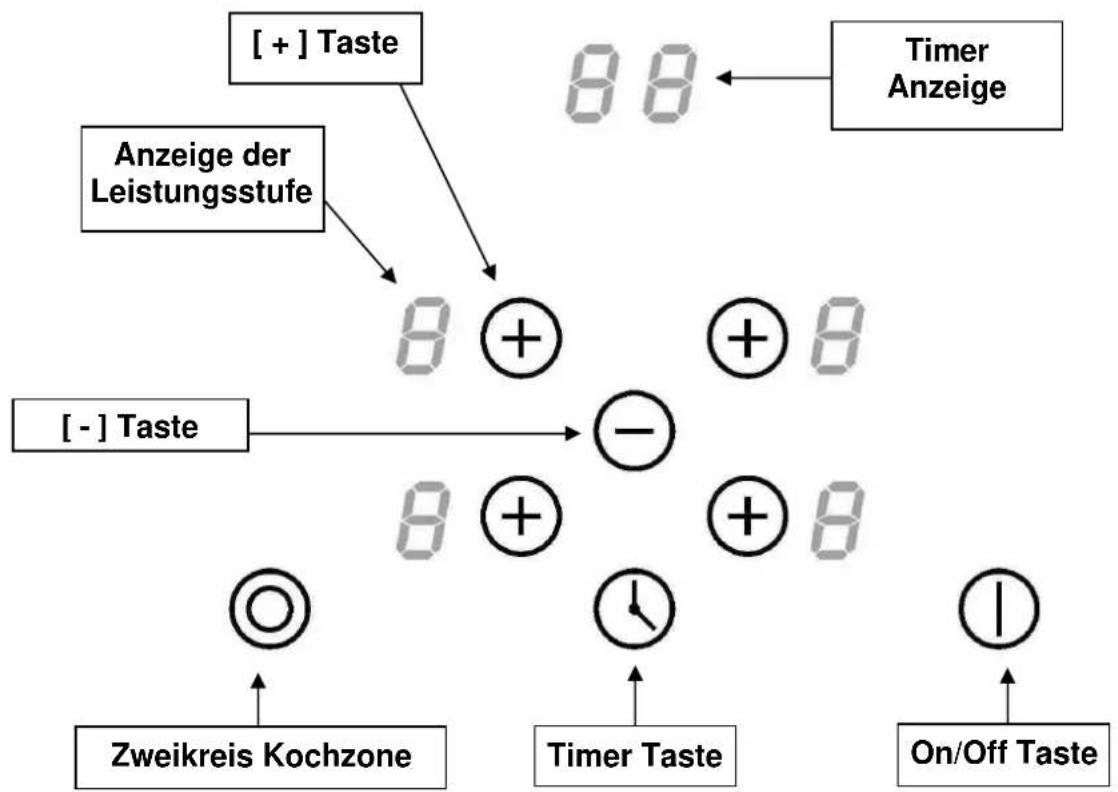

Bedienfeld

Anzeige

Anzeige Benennung Funktion

0 Null Die Kochzone ist aktiviert

1...9 Leistungsstufe Einstellung der Leistung

A Ankochautomatik Höchste Leistung + Ankochen

E Fehleranzeige Fehler der Elektronik

H Restwärme Kochzone ist heiß

L Verriegelung Das Kochfeld ist abgesichert

INBETRIEBNAHME DES KOCHFELDES

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte.

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

Kochfeld ein und ausschalten

• Kochfeld: einschalten/ ausschalten :

Betätigung Bedienfeld

Einschalten :

Ausschalten :

Anzeige

Auf [ ① ] drücken

Auf [ ① ] drücken

[0]

Keine oder [H]

- Kochzone: einschalten/ ausschalten :

Betätigung Bedienfeld Anzeige

Auswählen der Kochzone Auf [ + ] drücken

Leistung erhöhen Auf [ + ] drücken

Leistung verringern Auf [-] drücken

Ausschalten Auf [ + ] und [ - ] drücken

Oder auf [-] drücken [0] oder [H]

[0] und LED leuchtet

[0] bis [9]

[9] bis [0]

[0] oder [H]

[Non-Text]

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

Zweikreis Kochzone

Betätigung

Bedienfeld

Anzeige

Auswählen der Kochzone Auf [ + ] drücken [ 0 ] und LED leuchtet

Leistung auswählen Auf [ + ] oder [ - ] drücken [ 0 ] bis [ 9 ]

Die Kochzone erhöhen Auf [ ☎] drücken LED leuchtet

Die Kochzone reduzieren Auf [ ☎] drücken LED aus

Kindersicherung / Verriegelung des Kochfeldes

Um eine ungewollte Änderung der Kochzoneneinstellung zu vermeiden, können die Sensortasten (außer der Ein-/Austaste [ ①] verriegelt werden.

• Verriegelung aktivieren:

Betätigung

Bedienfeld

Anzeige

Kochfeld einschalten Auf [ ] drücken ^① [0] oder [H]

Kochfeld verriegeln Gleichzeitig auf [-] und

[ + ] rechts unten drücken

anschließend noch mal

[ + ] drücken [ L ] auf alle Anzeige

• Verriegelung abschalten:

Betätigung

Bedienfeld

Anzeige

Kochfeld einschalten Auf [ ] drücken① [ L ] auf alle Anzeige

Innerhalb von 5 Sekunden nach Einschalten der Mulde:

Gleichzeitig auf [-] und

[ + ] rechts unten drücken [ 0 ]

anschließend noch mal

auf [-] drücken Keine Anzeige

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

- Aktivierung der Ankochautomatik:

Betätigung

Bedienfeld

Anzeige

Auswählen der Kochzone Auf [ + ] drücken [ 0 ] und LED leuchtet

Hohe Leistung aktivieren Auf [ + ] drücken von [ 0 ] bis [ 9 ]

Ankochautomatik aktivieren Auf [ + ] drücken [ 9 ] und [ A ] blinken abwechselnd

Fortkochstufe auswählen Auf [-] drücken [8] bis [1]

(z.B. « 7 ») [7] und [A] blinken abwechselnd

• Abschalten der Ankochautomatik:

Betätigung

Bedienfeld

Anzeige

Kochzone ausschalten Auf [-] drücken [9] bis [0]

Timer

Mit dem Timer können Sie jeder Kochzone eine individuelle Kochdauer von 1 bis 99 Minuten zuweisen.

- Timer Einschalten:

Betätigung Bedienfeld Anzeige \_\_\_\_

Auswählen der Kochzone Auf [ + ] der Kochzone drücken [ 0 ] und LED leuchtet

Leistung auswählen Auf [ + ] oder [ - ] drücken [ 0 ] bis [ 9 ]

Timer auswählen Auf [ ] drücken Ⓤ [ 00 ]

Zeit reduzieren Auf [-] drücken [60] bis [00]

Zeit erhöhen Auf [ ] drücken [©] bis [99]

Nach einigen Sekunden hört das Blinken auf. Der Timer ist programmiert und der Zeitablauf beginnt.

- Timer ausschalten:

Betätigung Bedienfeld Anzeige

Auswählen der Kochzone Auf [ + ] drücken [ 0 ] bis [ 9 ] und LED leuchtet

Timer auswählen Auf [ ] drücken Ⓤ Restlaufzeit

Minuten abstellen Auf [-] drücken [00]

Bestätigung Auf [ ] drücken [00]

• Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird die Kochzone ausgeschaltet, ein Signalton ertönt und es blinkt [00].

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur [ ☉zu drücken.

- Timer als Kurzzeitwecker:

Betätigung Bedienfeld Anzeige

Einschalten der Kochmulde Auf [ ① ] drücken [ 0 ]

Timer auswählen Auf [ ] drücken ⓣ [ 00 ]

Zeit reduzieren Auf [-] drücken [60] bis [00]

Zeit erhöhen Auf [ ] drücken [©] bis [99]

Nach weniger Sekunden wird die Einstellung übernommen und das Blinken erlischt. Die Timer- und die Kochzonen-LED erlischen.

Nach Ablauf der eingestellten Zeit erfolgt ein akustisches Signal und die Anzeige [00] blinkt.

Drücken Sie [ ☐], um den Signalton und das Blinken abzuschalten.

Auswahl der Leistungsstufen

(diese Angaben sind Richtwerte)

1 bis 2 Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade Gelatine, Yoghurt ,
2 bis 3 Quellen, Auftauen, Warmhalten	Reis, gefrorene Gerichte, Fisch, Gemüse
3 bis 4 Dampfgaren, Dünsten	Fisch, Gemüse, Obst
4 bis 5 Dünsten, Quellen, Auftauen	Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7 Ankochen, Fortkochen	Fleisch, Leber , Eier, Wurst Gulasch, Rouladen
7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratwurst, Spiegeleier
9 Backen, Ankochen	Steaks, Omelett Pfannkuchen, Linsen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

• Um das Gerät zu reinigen, muss es ausgeschaltet sein.
• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
• Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen
• Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken.

Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.

WAS TUN WENN...

Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen.
  • Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
  • Das Kochfeld ist verriegelt.
  • Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [C] oder [E]:

- Wenden Sie sich bitte an den Kundendienst

Der Auftrag Anzeige [L]:

- Finden Sie im Kapitel Verriegelung der Kochmulde.

Eine Kochzone oder das gesamte Kochfeld schaltet ab :

• Die Sicherheits-Abschaltung hat ausgelöst.
- Es ist vergessen worden, eine Kochzone abzuschalten.
- Es sind mehrere Sensortasten bedeckt.
- Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Die Ankochautomatik schaltet nicht ein:

• Die Kochzone ist noch heiß [H]
• Die höchste Leistungsstufe ist eingeschaltet [ 9 ]

In der Anzeige erscheint [Er03]:

- Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige erscheint [ Er21 ]:

- Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein

In der Anzeige erscheint [U400], [Er25] oder [U4]:

- Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an.

UMWELTSCHUTZ

• Die Verpackungsmaterialen sind umweltfreundlich und recyclebar.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie statt dessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

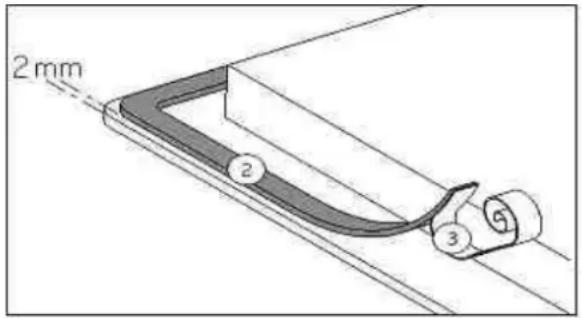

Dichtung Einbau :

Die Zur Verfügung gestellte Dichtung mit dem Gerät verhindert jede Infiltration im Möbel.

Das aufkleben muss mit großer Sorgfalt gemacht werden wie unterhalb in der entsprechende Skizze.

Die Zur Verfügung gestellte Dichtung mit dem Gerät ermöglicht auch den Halt des Gerätes in der Richtigen Position. Somit ist die Verwendung eines zweites Befestigungssystem nicht notwendig.

2mm 2 3

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand zu der Außenkante des Glases aufkleben.

Einbau :

Typ Einbaumasse
EKC601-5BZ 560 x	490 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muß mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher als die Kochmulde sein.
  • Die Arbeitsplatte soll mit hitzbeständigem Kleber (100 °C) verarbeitet sein.
  • Die Wandabschlussleisten müssen hitzbeständig sein
• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
• Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.

• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind.

• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.

• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze
• Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen perfekt durch das Einbauen gedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V\~ 50/60 Hz ausgelegt.

Schließen Sie immer die Erde mit an.

Beachten Sie das Anschlussschema.

Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, benutzen Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehenen Schlitze.

Netz	Anschluss	Durchmesser	Kabel	Sicherung
230V~ 50/60Hz	1 Phase + N	3 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	2 Phasen + N	4 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *

(*) laut EN 60 335-2-6 Norm

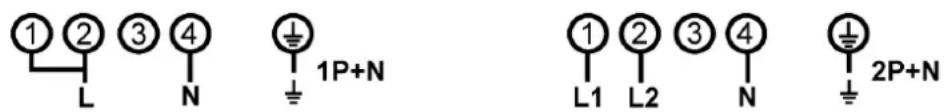

①②③④ L N 1P+N ①②③④ L1 L2 N 2P+N

Anschluss des Kochfelds :

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Monophasen 230V\~1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2.

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.

Biphasen 400V\~2P+N

Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.

Achtung! Die Schrauben vom Gehäuse mehr als notwendig abschrauben kann das Gehäuse beschädigen, dann drehen die Schrauben im Leeren.

Dann die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder unrichtigem Erdungsanschluss entstehen

SAFETY....16

PRECAUTIONS BEFORE USING 16

MISE EN ROUTE ET GESTION DE L'APPAREIL

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

Folgende Angaben werden benötigt um Ihren Auftrag bearbeiten zu können:

• 1 Modell
• 2 Version
• 3 Batch
  • 4 EAN

Typenschild (Das Typenschild ist im Innenraum des Gerätes oder auf der Rückseite.)

• die vollständige Anschrift und Telefon- No,
• die Fehlerbeschreibung.

Zuständige Kundendienstadresse

EGS GmbH

Dieselstraße 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: [phone]

Kundentelefon für Österreich: [phone]

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

(Reparaturaufträge können auch online eingegeben werden.)

Internet: www.vonreiter.de
