Caractéristiques Techniques	Perceuse à percussion METABO DH 38YE2, puissance de 800 W, vitesse à vide de 0-900 tr/min, couple maximal de 30 Nm.
Utilisation	Idéale pour le perçage dans le béton, la maçonnerie et le métal, avec fonction de percussion pour une efficacité accrue.
Maintenance et Réparation	Vérifier régulièrement les charbons et le système de ventilation, nettoyage des filtres et lubrification des pièces mobiles recommandés.
Sécurité	Utiliser des lunettes de protection, des gants et un casque anti-bruit. Ne pas utiliser l'appareil dans des environnements humides.
Informations Générales	Poids de 3,5 kg, garantie de 3 ans, compatible avec les accessoires de perçage standard.

FOIRE AUX QUESTIONS - DH 38YE2 METABO

Comment puis-je changer le foret de ma perceuse METABO DH 38YE2 ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si ma perceuse ne démarre pas ?

Vérifiez que la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de verrouillage de sécurité n'est pas activé.

Comment régler la vitesse de ma perceuse METABO DH 38YE2 ?

La vitesse peut être ajustée en utilisant la gâchette de la perceuse. Appuyez doucement pour une basse vitesse et plus fort pour une vitesse plus élevée.

La perceuse surchauffe, que dois-je faire ?

Arrêtez immédiatement l'utilisation de la perceuse et laissez-la refroidir. Assurez-vous que les orifices de ventilation ne sont pas obstrués et que l'outil n'est pas utilisé dans un environnement trop chaud.

Comment nettoyer ma perceuse METABO DH 38YE2 ?

Utilisez un chiffon sec pour nettoyer l'extérieur de la perceuse. Évitez d'utiliser des produits chimiques agressifs ou de l'eau. Vérifiez également le mandrin et retirez les débris accumulés.

Quelle est la capacité de perçage maximale de ma perceuse ?

La METABO DH 38YE2 a une capacité de perçage maximale de 38 mm dans le béton et de 13 mm dans l'acier.

Où puis-je trouver des pièces de rechange pour ma perceuse ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur METABO local ou directement sur le site web de METABO.

Comment puis-je savoir si ma perceuse a besoin d'un entretien ?

Vérifiez régulièrement les performances de la perceuse. Si elle fonctionne moins efficacement, produit des bruits inhabituels ou chauffe, un entretien peut être nécessaire.

Est-ce que la METABO DH 38YE2 est adaptée pour un usage professionnel ?

Oui, la METABO DH 38YE2 est conçue pour un usage intensif et professionnel, offrant robustesse et performance.

MODE D'EMPLOI DH 38YE2 METABO

DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

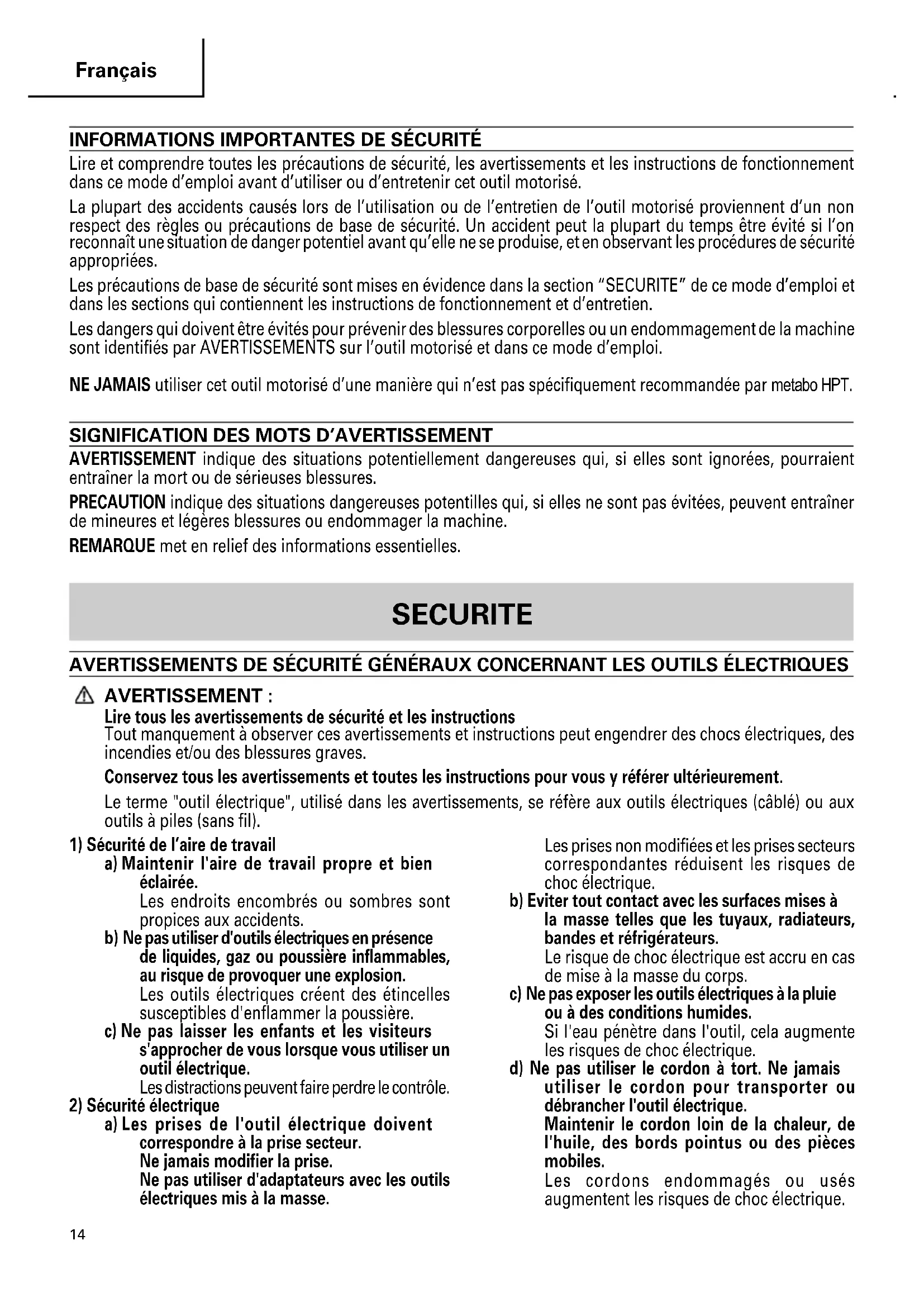

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de sécurité et les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 02Fre_DH38YE2_US 4/21/10, 4:43 PM1415 Français e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. 02Fre_DH38YE2_US 4/21/10, 4:43 PM1516 Français

L’exposition au bruit peut engendrer une perte de l’audition.

2. Utilisez les poignées auxiliaires, si fourni avec l’outil.

Toute perte de contrôle peut entraîner des blessures.

3. Tenir les outils électriques par les surfaces de

grippage lors de la réalisation d’opération où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Le contact d’un outil de coupe avec un fil “sous tension” risque de mettre les parties métalliques de l’outil “sous tension” d’électrocuter l’utilisateur.

4. NE JAMAIS toucher la mèche avec des mains nues

après l’utilisation.

5. NE JAMAIS porter de gants faits d’une matière qui

risque de s’enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.

6. TOUJOURS fixer la poignée latérale et tenir

fermement le marteau rotatif.

7. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

8. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

9. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

10. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

11. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

12. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

13. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

14. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

15. Garder propres les évents d’air du moteur.

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

16. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

17. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service metabo HPT autorisé.

18. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

19. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

20. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement. 02Fre_DH38YE2_US 4/21/10, 4:43 PM1617 Français

21. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du Standard ANSI Z87.1.

22. TOUJOURS vérifier s’il y a des objets encastrés,

par exemple des fils électriques. Le fait de toucher avec l’outil un fil ou un câble électrique sous tension risque de provoquer une décharge électrique. Avant l’utilisation, vérifier s’il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond. SYMBOLES Définitions pour les symboles utilisés sur cet outil V ....................... volts Hz ...................... hertz A ....................... ampères no ...................... vitesse sans charge W ...................... watt ..................... Construction de classe II ---/min ............... tours par minute ..................... Courant alternatif

Pour assurer un fonctionnement plus sûr de cet outil motorisé, metabo HPT a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions:

Seuls les CENTRES DE SERVICE AUTORISES metabo HPT peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange metabo HPT garanties d’origine doivent être utilisées.

Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

PROPRIETAIRES DE CET OUTIL! 02Fre_DH38YE2_US 4/21/10, 4:43 PM1718 Français DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

SPECIFICATIONS Moteur Moteur série monophasé à collecteur Source d’alimentation Secteur, 120 V 60 Hz, monophasé Courant 8.4 A Capacité Mèche: 1-1/2" (38 mm) Couronne: 4-13/64" (105 mm) Vitesse sans charge 620/min. Vitesse de percussion à pleine charge 2,800/min. Poids 14.1 lbs (6.4 kg) Fig. 1 Carter Interrupteur Poignée latérale Poignée Plaque signalétique Couvercle de queue Vis de fixation (Sous le couvercle de queue) Sélecteur Bouchon de charbon (À l’intérieur du couvercle de queue) Foret de perçage 02Fre_DH38YE2_US 4/21/10, 4:43 PM1819 Français

7. Comment installer l’outil

PRECAUTION: Pour les outils tels que foret et pointe de broyage n’utiliser que les pièces metabo HPT authentiques. (1) Nettoyer, puis graisser la queue de l'outil avec la graisse ou l'huile. (2) Tirer le porte-outil dans la direction de la flèche

et le tourner dans la direction de la flèche

(sens antihoraire). Insérer à fond la queue de l'outil dans le trou hexagonal du couvercle frontal. (Fig.

(3) Retourner le porte-outil pour fixer l'outil. (4) Tirer sur l’outil pour s’assurer qu’il est bien verrouillé à fond. UTILISATION REMARQUE: Vérifier que le boulon à oreilles dans la poignée latérale est bien serré avant d'utiliser l'outil.

1. Comment percer des trous (Fig. 4)

(1) Tirer l’interrupteur après avoir appliqué la pointe de la mèche à la position de forage. (2) Il n’est pas nécessaire d’appuyer de force sur le corps du marteau rotatif. Il sera suffisant d’appuyer légèrement sur le marteau rotatif jusqu’à ce que les éclats soient déchargés librement.

ASSEMBLAGE ET FONCTIONNEMENT

APPLICATIONS Fonction de rotation et de percussion

Perçage de trous d’ancrage

Perçage de trous dans béton Fonction de percussion uniquement

Démollition du béton, burinage, creusage et équarrissage (avec installation des accessoires en option)

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérification des conditions d’environnement

Vérifier que l’état de l’aire de travail est conforme aux précautions.

6. Comment installer le cache-poussière (Fig. 2)

Toujours installer le cache-poussière sur le raccord de la queue conique. Insérer le cache-poussière bien à fleur de la rainure. REMARQUE: Pour une mèche épaisse, insérer le cache- poussière par l'arrière de la mèche. Fig. 4 Poignée latérale Fig. 2 Insérer jusqu’à la rainure Cache- poussière

Fig. 3 Couvercle frontal Porte-outil étiquette Queue 02Fre_DH38YE2_US 4/21/10, 4:43 PM1920 Français PRECAUTION: Bien que cette machine soit équipée d’un cran de sécurité, si la mèche est prise dans le béton ou autre matériel l’arrêt de son fonctionnement pourrait faire tourner le corps de la machine. Tenir fermement la poignée principale et la poignée latérale pendant le fonctionnement.

2. Comment buriner ou démanteler (Fig. 5)

En appliquant la pointe de la mèche sur la poition de burinage ou de démantelage, faire fonctionner le marteau perforateur en utilisant son propre poids. Il n’est pas nécessaire d’appuyer ou de pousser de force.

3. Perçage en “rotation + percussion”:

PRECAUTION: Si l’on règle le sélecteur pendant la rotation du moteur, l’outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l’arrêt complet. (1) Commutation sur “rotation + percussion” (a) Appuyer sur le bouton, libérer le verrou et tourner le levier de sélection dans le sens des aiguilles d’une montre. (b) Aligner ▲ du levier de sélection sur du support de levier comme indiqué sur la Fig. 6. (c) Relâcher le bouton pour verrouiller le levier de sélection. Fig. 7 Cache inférieur Sélecteur Bouton Cache inférieur Bouton Fig. 6 Sélecteur Fig. 5 REMARQUE: Tourner le sélecteur (ne pas appuyer dessus) pour voir s’il est bien verrouillé à fond et s’assurer qu’il ne tourne pas.

4. Burinage et découpures en “percussion”:

Si l’on règle le sélecteur pendant la rotation du moteur, l’outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l’arrêt complet. (1) Commutation sur “percussion” (a) Appuyer sur le bouton, libérer le verrou et tourner le levier de sélection dans le sens inverse des aiguilles d’une montre. (b) Aligner ▲ du levier de sélection sur du support de levier comme indiqué sur la Fig. 7. (c) Relâcher le bouton pour verrouiller le levier de sélection. REMARQUE: Tourner le sélecteur (ne pas appuyer dessus) pour voir s’il est bien verrouillé à fond et s’assurer qu’il ne tourne pas.

5. Préchauffage (Fig. 8)

Le système de graissage de l’outil risque de devoir être préchauffé dans les régions froides. Placer l’extrémité de la mèche de façon qu’elle entre en contact avec le béton, enclencher l’interrupteur et effectuer une opération de préchauffage. Bien s’assurer que l’outil fait entendre un bruit de heurt, puis utiliser l’outil. Fig.8 02Fre_DH38YE2_US 4/21/10, 4:43 PM2021 Français

COMMENT UTILISER LA COURONNE

Utiliser la couronne pour percer de grands trous. L’utiliser avec le goujon central et la queue de couronne fournis en tant qu’accessoires en option.

PRECAUTION: S’assurer que l’interrupteur est sur la position d’arrêt (OFF) et débrancher l’outil. (1) Monter la couronne sur la queue de couronne. (Fig. 12) Graisser le filetage da la queue de couronne afin de faciliter le démontage. (2) Monter la queue de couronne sur le marteau rotatif à percussion. (Fig. 13) PRECAUTIÓN: Pendant l’opération de préchauffage, tenir fermement la poignée latérale et le corps de l’outil des deux mains de façon à garder une bonne prise de l’outil et faire attention que le corps de l’opérateur ne pivote pas sons l’effet d’une mèche coincée.

6. Comment utiliser la mèche (queue conique) et le

raccord de queue conique. (1) Installer la mèche à queue conique dans le raccord de queue conique. (Fig. 9) (2) Mettre l’appareil sous tension et percer un trou de base. (3) Après avoir retirer la poussière avec une seringue, fixer le mandrin à la pointe du sabot et l’enfoncer dans le sabot avec un marteau. (4) Pour retirer la mèche à queue conique, insérer une clavette dans la fente du raccord de queue conique et frapper sur la clavette avec un marteau. (Fig. 10)

7. Utilisation de la pièce d’arrêt (Fig. 11)

(1) Desserrez le boulon à oreilles, puis insérez la pièce d’arrêt dans le trou de fixation sur la poignée latérale. (2) Réglez la position de la pièce d’arrêt en fonction de la profondeur du trou, puis serrez fermement le boulon à oreilles. Fig. 13 Fig. 12 Fig. 11 Fig. 9 Mèche (Queue conique) Raccord de queue coníque Support Fig. 10

aper shank adaptor Cotter Couronne Queue de couronna Quenouille Orifice de montage Ecrou à oreilles Poignée laterale 02Fre_DH38YE2_US 4/21/10, 4:43 PM2122 Français (3) Introduire la guijon central dans la plaque de guidage jusqu’à ce qu’il arrête. (4) Engager la plaque de guidage dans la couronne et tourner la plaque de guidage à gauche ou à droite de manière à ce qu’elle à ce qu’elle ne puisse pas tomber, même si elle orientée vers le bas. (Fig. 14)

2. Perçage (Fig. 15)

(1) Brancher la perceuse. (2) Un ressort est placé dans le goujon central. Appuyer légèrement l’outil contre le mur ou le plancher tout droit. Toute la surface de la couronne doit être en contact avec le mur ou le plancher. Mettre en marche. (3) Quand on a percé sur une profondeur d’environ 3/ 16" (5 mm), la position du trou est déterminée. Continuer à percer après avoir retiré le goujon central et la plaque de guidage de la couronne. (4) Si l’on applique une force excessive, cela donnera un travail bâclé et abîmera la pointe du foret de perçage, réduisant ainsi la durée de service du marteau rotatif. PRECAUTION: Quand on retire le goujon central et la plaque de guidage, mettre l’interrupteur sur la position d’arrêt (OFF) et débrancher la perceuse.

3. Démontage (Fig. 16)

Une autre méthode consiste à retirer la queue de la couronne du marteau rotatif à frapper fortement la tête de la queue de la couronne deux ou trois fois avec un marteau, tout en maintenant la couronne. Cela aura pour effet de desserrer le filetage et on pourra retirer la couronne. Fig. 16

S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspectio.

1. Contrôle du foret de perçage

Etant donné que l’utilisation d’une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l’efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.

2. Inspection des vis

Inspecter régulièrement toutes les vis et s’assurer qu’elles sont correctement serrées. Si l’une des vis était desserrée, la resserrer immédiatement.

Utiliser la marteau rotatif avec des vis desserrées est extrêmement dangereux.

3. Entretien du moteur:

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Contrôle des balais en carbone (Fig. 17)

Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Quand ils sont usés ou près de la “limite d’usure”, il pourra en résulter un mauvais fonctionnement du moteur. Quand le moteur est équipé d’un balai en carbone à arrêt automatique, il s’arrêtera automatiquement. Fig. 14 Fig. 15 Goujon central Couronne Bout de couronne Plaque de guidage Queue de couronne 02Fre_DH38YE2_US 4/21/10, 4:43 PM2223 Français Remplacez alor les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulissent librement dans les supports. PRECAUTION: Utiliser la polisseuse avec un balai en carbone qui est usé au-delà de la limite d’usure endommagera le moterur. REMARQUE: Utiliser le balai en carbone metabo HPT No. 43 indiqué sur la Fig. 17.

Remplacement du balais en carbone Desserrer la vis de fixation et enlever le couvercle de la queue. Enlever la chapeau de balai et la balai en carbone. Après avoir remplacé le balai en carbone, serrer fermement le chapeau du balai et installer le couvercle avec deux vis de fixation.

5. Comment remplacer la graisse

Cette machine est de contruction entièrement hermétique pour la protéger contre la poussière et pour éviter les fuites de lubrifiant. Elle peut donc être utilisée sans lubrification pendant longtemps. Remplacer la graisse comme indiqué ci-dessous.

Période de remplacement Remplacer la graisse après chaque période de 6 moins d’utilisation. Se procurer la graisse chez l’Agence de Service Autorisée metabo HPT la plus proche. Procéder au remplacement.

Plein de graisse PRECAUTION: Avant de faire le plein de la graisse, fermer l’interrupteur et débrancher l’outil de la prise de courant. (1) Enlever le couvercle du carter et essuyer la graisse à l’intérieur. (Fig. 18) (2) Appliquer 2.0 oz (60 g) de graisse pour marteau électrique metabo HPT A (accessoire sur option, en tube) au carter. Limite d’usure No. du balai en carbone 0.28" (7 mm) 0.67" (17 mm)

Fig. 17 (3) Après avoir fait le plein de graisse, installer fermement le couvercle du carter. REMARQUE: La graisse pour marteau électrique metabo HPT A est du type à viscosité faible.

6. Entretien et reparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE.

7. Liste des pièces de rechange

• Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confiées à un service après-vente metabo HPT agréé. Il sera utile de présenter cette liste de pièces au service après-vente metabo HPT agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS : Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable. Fig. 18 Cache de carter 02Fre_DH38YE2_US 4/21/10, 4:43 PM2324 Français ACCESSOIRES STANDARD (1) Valise (Plastique) (No. de code 326489) p. 1
• (2) Poignée latérale (No. de code 313078) p. 1
• (3) Cache-poussière (No. de code 993245) p. 1
• (4) Quenouille (No. de code 971786) ACCESSOIRES SUR OPTION vendus séparément Pour plus d’informations sur les accessoires, veuillez contacter metabo HPT 1-800-59-TOOLS p. 1

1. Perçage de trous de passage (Rotation +

Percussion) (1) Mèche (queue cannelée) Diamètre extérieur Longueur totale No. de code 1" (25 mm) 16" (400 mm)

2. Perçage de trous d’ancrage (rotation + percussion)

3. Perçage de trous à large diamètre (Rotation +

5. Creusage de rainures et cassure des angles

La raccord de queue conique en forme cône-A ou cône-B est fourni en tant qu’accessoire sur option, mais la mèche correspondante n’est par fournie ACCESSOIRES

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. (3) Clavette (No. de code 944477) (1) Mèche (queue conique) (2) Raccord de queue conique (2) Raccord de queue conique (queue cannelée) 02Fre_DH38YE2_US 4/21/10, 4:43 PM2425 Français

8. Seringue (pour enlever déchets)

REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de metabo HPT. (1) Bourroir No. de code 985386 No. de code 320859 No. de code 318085 02Fre_DH38YE2_US 4/21/10, 4:43 PM2526 Español
