Caractéristique	Détails
Type de capteur	Capteur de pression
Plage de mesure	0 à 10 bar
Précision	± 1 % de la pleine échelle
Sortie	Signal analogique 4-20 mA
Alimentation	10 à 30 VDC
Température de fonctionnement	-25 à 85 °C
Matériau du boîtier	Acier inoxydable
Utilisation	Applications industrielles pour la mesure de pression
Maintenance	Vérification régulière de l'étalonnage recommandée
Sécurité	Respecter les limites de pression et de température spécifiées
Informations générales	Compatible avec de nombreux fluides, installation facile

FOIRE AUX QUESTIONS - PY9170 IFM

Quel est le champ de détection du capteur IFM PY9170 ?

Le champ de détection du capteur IFM PY9170 est de 0,1 à 2,5 mètres.

Comment installer le capteur IFM PY9170 ?

Pour installer le capteur IFM PY9170, assurez-vous de le fixer à un support stable et de le positionner à la hauteur recommandée dans le manuel d'utilisation.

Que faire si le capteur ne détecte pas d'objet ?

Vérifiez si le capteur est correctement alimenté, si les connexions sont sécurisées et si l'objet se trouve dans le champ de détection.

Le capteur IFM PY9170 est-il étanche ?

Oui, le capteur IFM PY9170 est classé IP67, ce qui signifie qu'il est résistant à la poussière et aux projections d'eau.

Comment régler la sensibilité du capteur ?

La sensibilité du capteur IFM PY9170 peut être ajustée via le potentiomètre situé sur le boîtier du capteur.

Y a-t-il un indicateur de fonctionnement sur le capteur ?

Oui, le capteur IFM PY9170 dispose d'un LED qui indique l'état de fonctionnement et de détection.

Comment effectuer un diagnostic du capteur ?

Pour effectuer un diagnostic, utilisez un multimètre pour vérifier la tension d'alimentation et observez l'état du LED lors de la détection d'objets.

Quelle est la température de fonctionnement du capteur IFM PY9170 ?

Le capteur IFM PY9170 peut fonctionner dans une plage de température de -25 °C à 70 °C.

Le capteur est-il compatible avec d'autres systèmes ?

Oui, le capteur IFM PY9170 est compatible avec divers systèmes de contrôle et peut être intégré facilement.

Comment nettoyer le capteur sans l'endommager ?

Utilisez un chiffon doux et humide pour nettoyer le capteur. Évitez les produits chimiques agressifs qui pourraient endommager le boîtier.

MODE D'EMPLOI PY9170 IFM

Notice d'utilisation

Capteur de pression électronique avec transmetteur de pression

PY9001

PY9060

PY9070

PY9071

PY9170

Contenu

1 Remarque préliminaire ....3

1.1 Symboles utilisés....3

2 Consignes de sécurité ....4

3 Fonctionnement et caractéristiques....4

3.1 Domaines d'utilisation....5

4 Fonction....5

4.1 Communication, paramétrage et évaluation....6

4.2 Fonction de commutation ....6

4.3 Fonction analogique ....7

4.4 IO-Link 8

5 Montage 9

5.1 Montage PY9060 et PY9001 10

5.2 Montage PY9070 et PY9170 11

6 Raccordement électrique....12

7 Eléments de service et d'indication .... 13

8 Menu....14

8.1 Structure du menu : menu principal....14

8.2 Explication du menu 15

8.2.1 Explication du niveau de menu 1....15

8.2.2 Explication du niveau de menu 2....15

9 Paramétrage....16

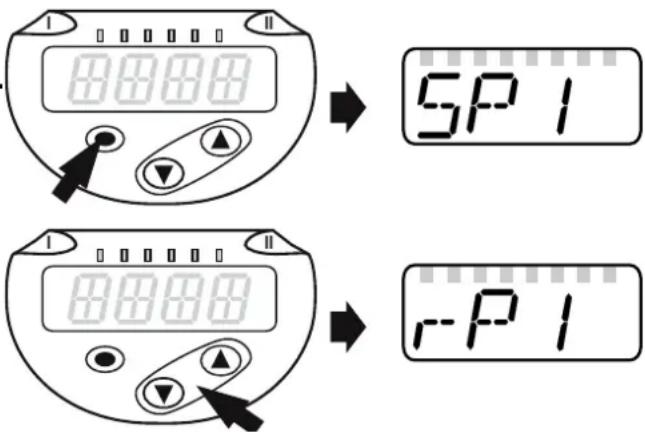

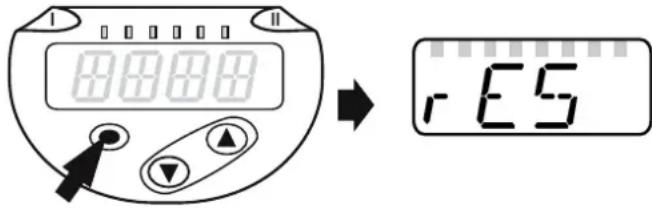

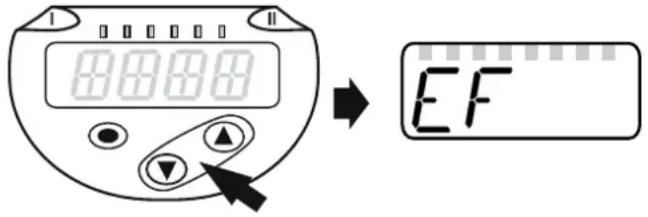

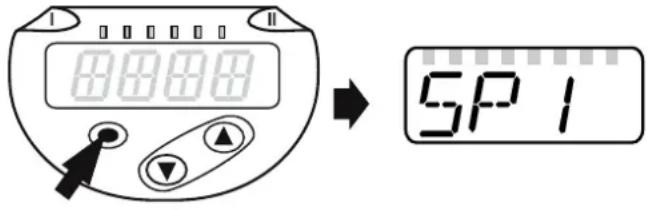

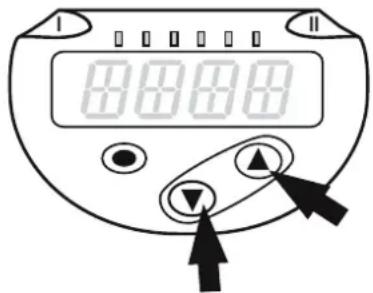

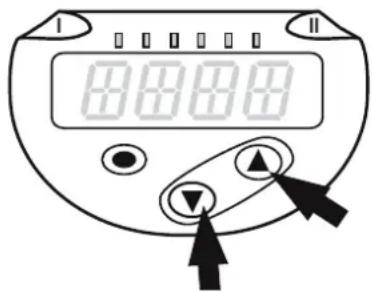

9.1 Paramétrage général....16

9.2 Configuration de l'affichage (option)....19

9.3 Régler les signaux de sortie ....19

9.3.1 Régler les fonctions de sortie 19

9.3.2 Réglage des seuils de commutation avec fonction hystérésis .....20

9.3.3 Réglage des seuils de commutation avec fonction fenêtre .....20

9.3.4 Mise à l'échelle de la valeur analogique....20

9.4 Réglages par l'utilisateur (option)....20

9.4.1 Réglage de la temporisation des sorties de commutation....20

9.4.2 Réglage de la logique de commutation des sorties....20

9.4.3 Réglage de l'amortissement pour le signal de commutation .....21

9.4.4 Réglage de l'amortissement pour la sortie analogique....21
9.4.5 Calibrage du point zéro 21
9.4.6 Lire les valeurs min. et max. pour la pression du système....21
9.4.7 Remettre tous les paramètres au réglage usine....21
9.4.8 Réglage du changement de couleur de l'affichage .....22

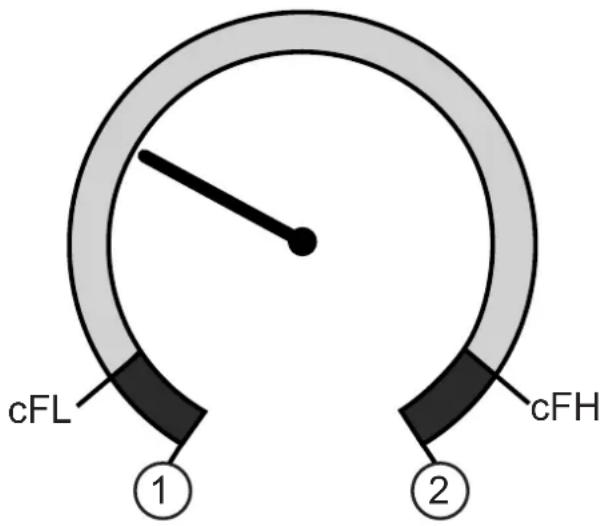

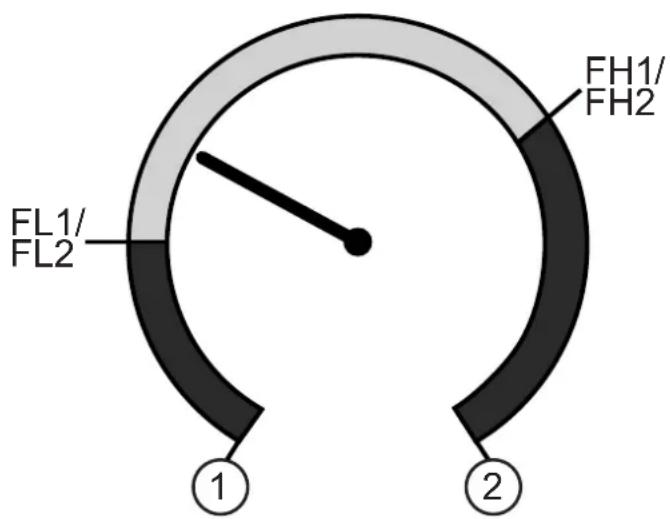

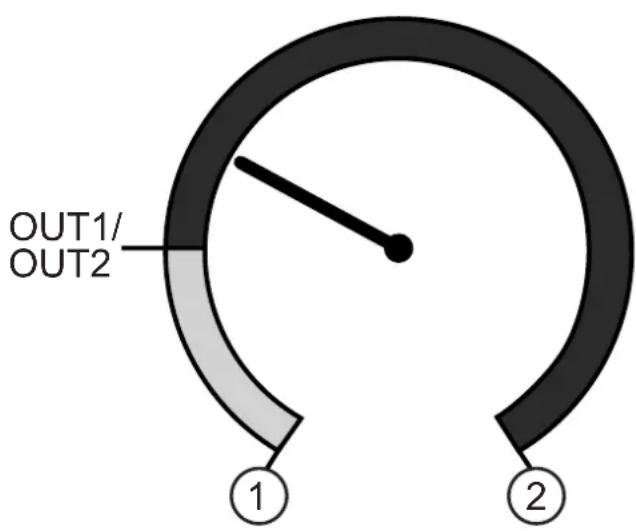

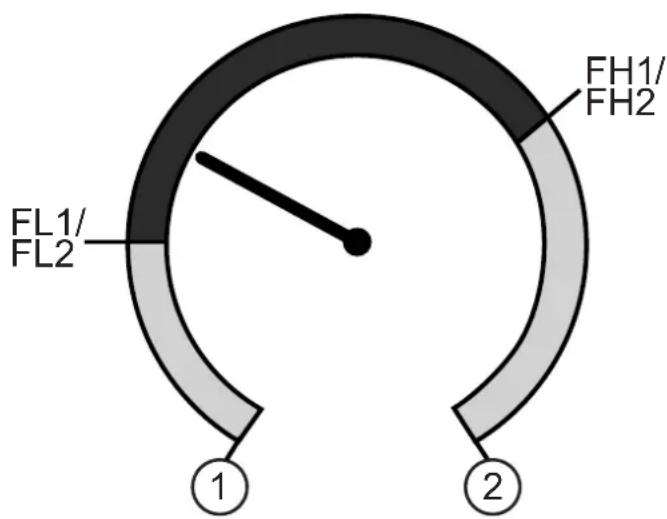

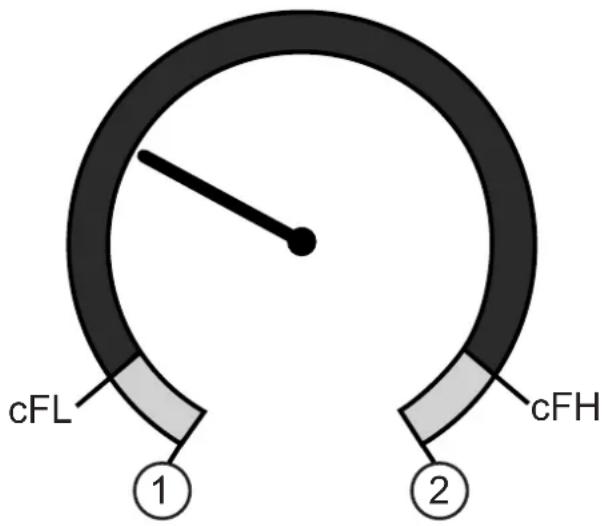

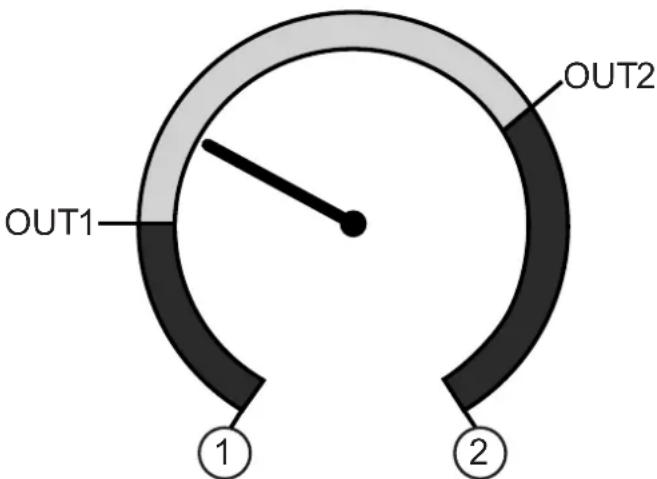

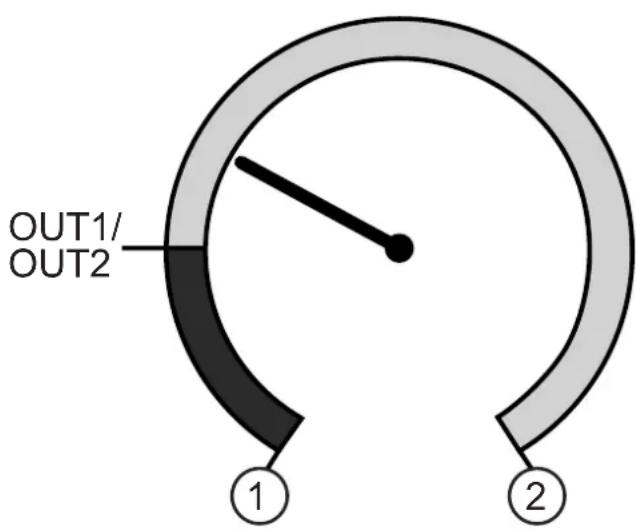

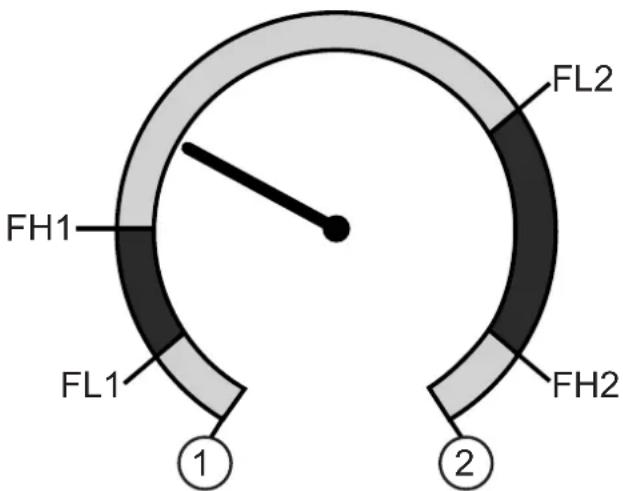

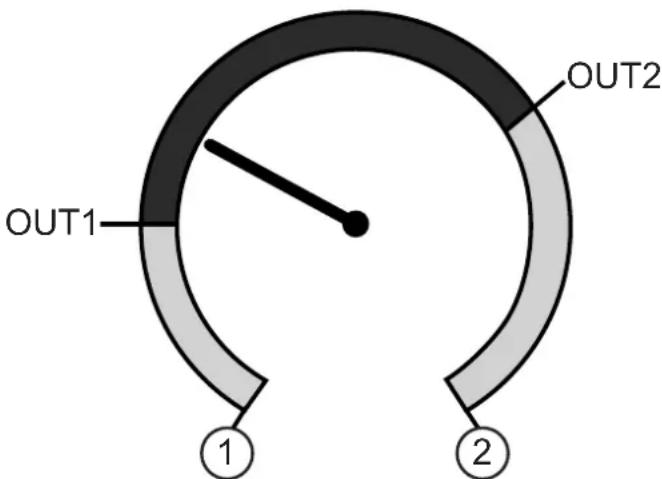

9.4.9 Représentation graphique du changement de couleur de l'affichage 23

10 Fonctionnement....25

10.1 Lire les valeurs de paramètres réglées ....25
10.2 Autodiagnostic / messages d'erreur....26
10.3 Autres données techniques ....27
11 Réglage usine....28

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit est un composant destiné à être intégré dans un système.

- La sécurité du système est sous la responsabilité de l'installateur.

- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

- Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

- Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.

- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

- Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

3 Fonctionnement et caractéristiques

Grâce au transmetteur de pression, on obtient une solution adaptée pour les applications haute pression dans des machines et installations qui permet de surveiller la pression du système.

3.1 Domaines d'utilisation

Type de pression : pression relative

Informations concernant la tenue en pression et la pression d'éclatement → fiche technique

Les appareils ne sont pas forcément appropriés pour la pénétration de gaz dans le fluide.

En cas de fluides critiques veuillez contacter les spécialistes de vente.

Prendre des mesures appropriées afin d'éviter que les pics de pression statiques et dynamiques ne dépassent les tenues en pression indiquées. La pression d'éclatement indiquée ne doit pas être dépassée.

Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit.

INFORMATION IMPORTANTE : risque de blessures !

Les appareils sont résistants au vide.

4 Fonction

• Le capteur de pression avec boîtier de contrôle et élément de mesure est combiné avec un transmetteur de pression. La membrane du transmetteur de pression transmet la pression du système à l'élément de mesure par le biais du fluide tampon.
• Le remplissage du fluide tampon se fait chez le fabricant et est conçu pour durer pendant toute la durée de vie de l'appareil.
• La viscosité du fluide tampon est légèrement influencée par des changements de température. De ce fait, le temps de réponse peut varier légèrement en fonction de la température.
• L'appareil affiche la pression actuelle du système.
• Il génère des signaux de sortie selon le mode de fonctionnement et le paramétrage.
• De plus, il fournit les données process via IO-Link.
• L'appareil est conçu pour une communication entièrement bidirectionnelle. Ainsi, les possibilités suivantes sont disponibles :
• Indication à distance : lecture et affichage de la pression actuelle du système.
• Réglage à distance : lecture et modification du paramétrage actuel.
• Paramétrage IO-Link ( 4.4)

4.1 Communication, paramétrage et évaluation

OUT1(broche 4)	• Signal de commutation pour la valeur limite de la pression du système• Communication via IO-Link
OUT2(broche 2)	• Signal de commutation pour la valeur limite de la pression du système• Signal analogique 4...20 mA / 0...10 V

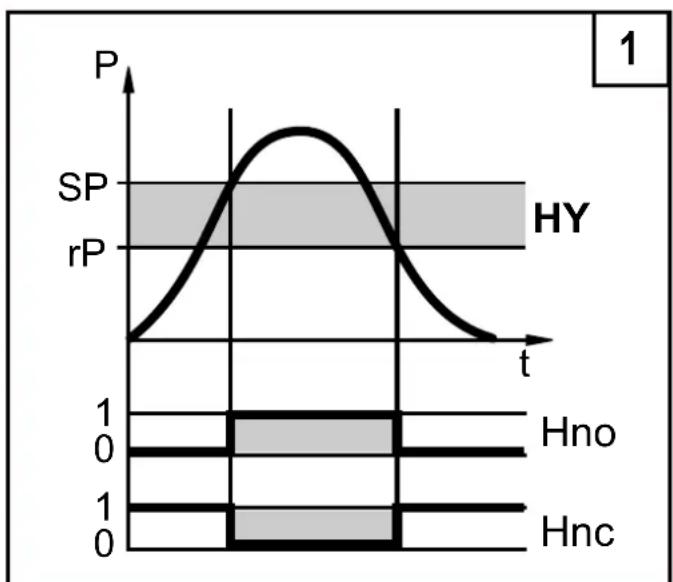

4.2 Fonction de commutation

OUTx change son état de commutation si les seuils de commutation réglés (SPx, rPx) ne sont pas atteints ou sont dépassés. Les fonctions de commutation suivantes peuvent être sélectionnées :

• Fonction hystérésis / normalement ouvert : [ou1/ou2] = [Hno] (→ Fig. 1).
• Fonction hystérésis / normalement fermé : [ou1/ou2] = [Hnc] (→ Fig. 1).

D'abord, le seuil d'enclenchement (SPx) est réglé, ensuite le seuil de déclenchement (rPx).

L'hystérésis ainsi définie est maintenue même si SPx est changé de nouveau.

• Fonction fenêtre / normalement ouvert : [ou1/ou2] = [Fno] (→ Fig. 2).
• Fonction fenêtre / normalement fermé : [ou1/ou2] = [Fnc] (→ Fig. 2).

La largeur de la fenêtre peut être réglée par la différence entre FHx et FLx.

FHx = valeur supérieure, FLx = valeur inférieure.

P = pression du système ; HY = hystérésis ; FE = fenêtre

En cas de sélection de la fonction fenêtre, le seuil d'enclenchement et le seuil de déclenchement ont une hystérésis fixe de 0,25% de l'échelle de mesure.

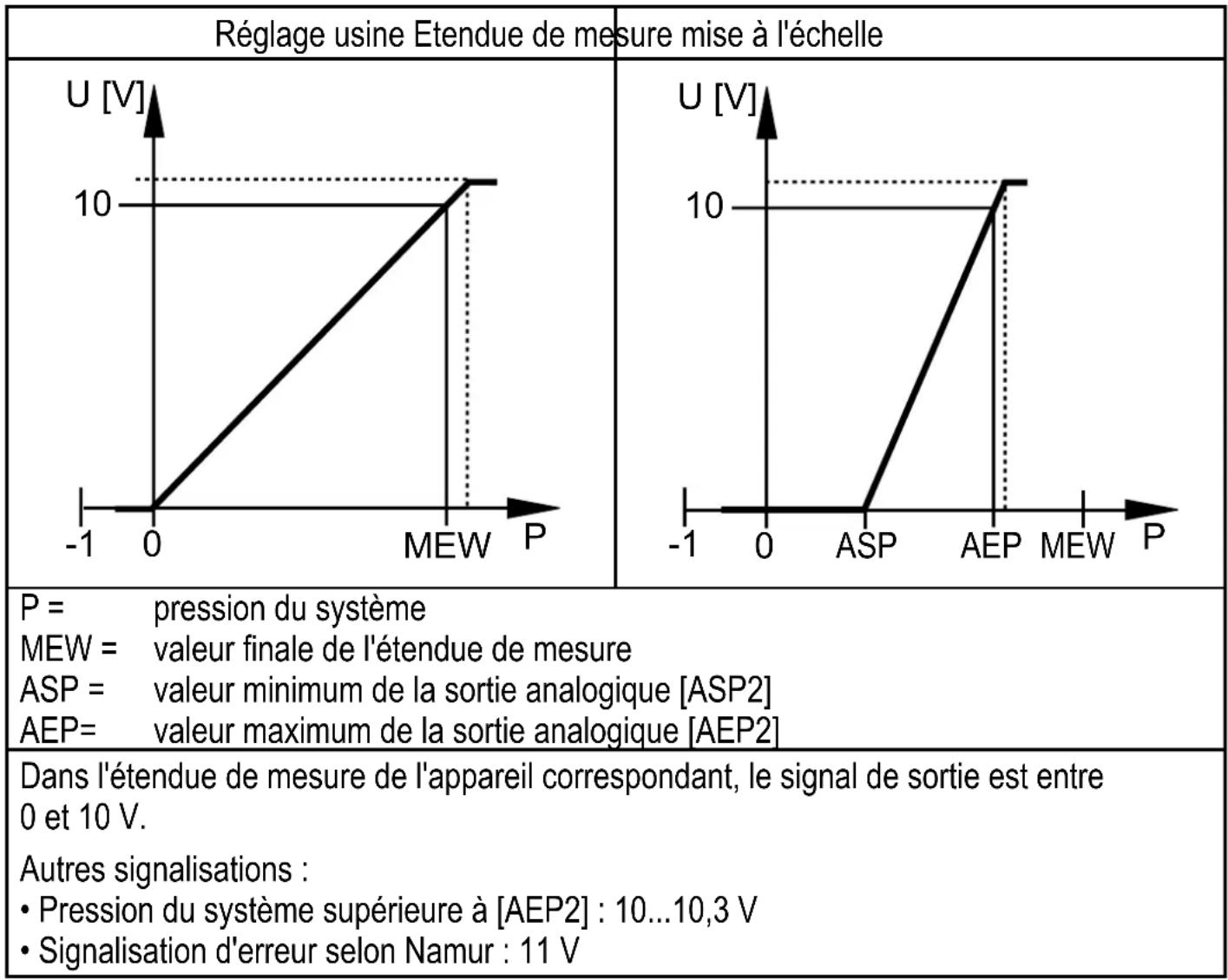

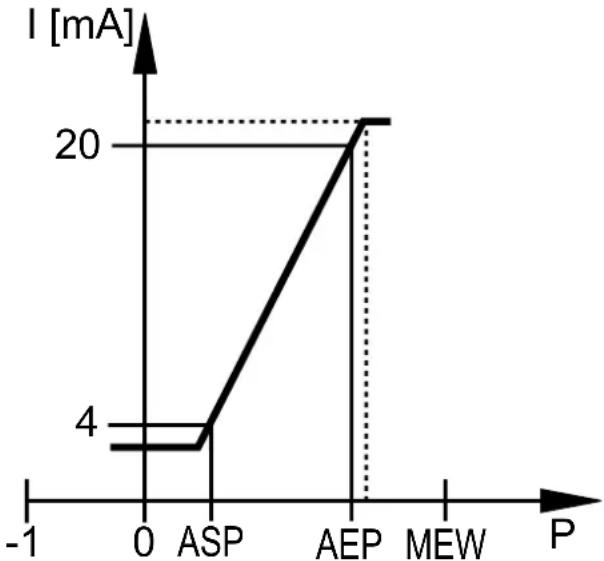

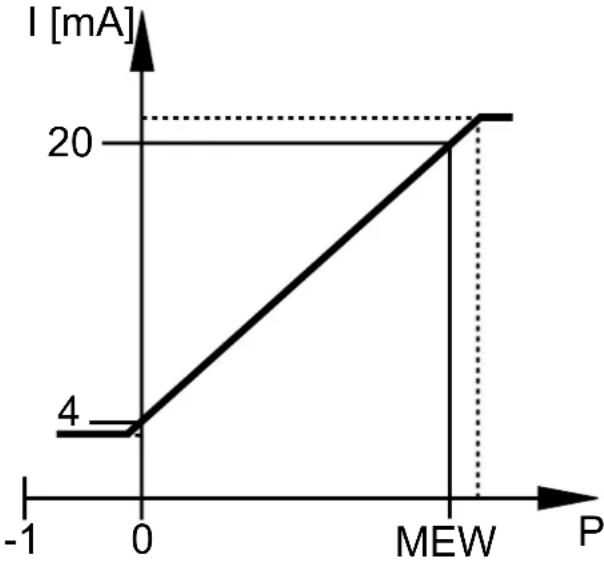

4.3 Fonction analogique

OUT2 est une sortie analogique :

• [ou2] détermine si l'étendue de mesure réglée est affichée pour 4...20 mA ([ou2] = [I]) ou pour 0...10 V ([ou2] = [U]).
• Valeur minimum de la sortie analogique [ASP2] : détermine à quelle valeur mesurée le signal de sortie est 4 mA ou 0 V.
• Valeur maximum de la sortie analogique [AEP2] : détermine à quelle valeur mesurée le signal de sortie est 20 mA ou 10 V.

Distance minimale entre [ASP2] et [AEP2] = 20 % de l'échelle de mesure.

Sortie de tension 0...10 V :

Sortie courant 4...20 mA

Réglage usine Etendue de mesure mise à l'échelle
P = pression du systèmeMEW = valeur finale de l'étendue de mesureASP = valeur minimum de la sortie analogique [ASP2]AEP= valeur maximum de la sortie analogique [AEP2]
Dans l'étendue de mesure de l'appareil correspondant, le signal de sortie est entre 4 et 20 mA.Autres signalisations :Pression du système supérieure à [AEP2] : 20...20,5 mAPression du système inférieure à [ASP2] : 4...3,8 mASignalisation d'erreur selon Namur : 21,5 mA.

4.4 IO-Link

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un maître IO-Link.

L'interface IO-Link permet l'accès direct aux données de process et de diagnostic et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un maître IO-Link USB.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com

5 Montage

Avant le montage et le démontage de l'appareil : S'assurer que l'installation est hors pression.

Il n'y a pas d'accessoires de montage définis ou mis à disposition par ifm.

Dû à leur épaisseur minime de quelques μm seulement, les membranes sont très sensibles et ne doivent pas être endommagées.

▶ Vérifier que l'appareil est approprié pour l'application.

▶ Laisser le transmetteur de pression dans son emballage d'origine jusqu'au moment du montage.

▶ Ne pas endommager les vis / ouvertures de remplissage scellées.

Eviter tout endommagement de la membrane et n'enlever le capuchon protecteur qu'au moment du montage.

▶ Afin d'assurer l'étanchéité et un fonctionnement correct, utiliser lors du montage uniquement des joints d'étanchéité, vis et écrous appropriés et qui font partie de la machine/de l'installation ou sont homologués selon les normes en vigueur.

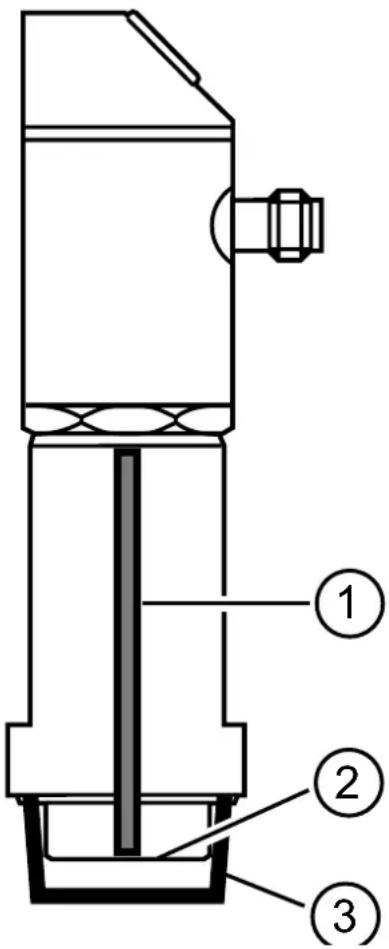

5.1 Montage PY9060 et PY9001

Lors du montage, suivre les instructions du fabricant de votre installation. Utiliser le matériel de montage et d'étanchéité prescrit par le fabricant de l'installation.

1 = Liquide de	remplissage
2 = Membrane	métallique
3 = Capuchon	protecteur (à enlever avant le montage)

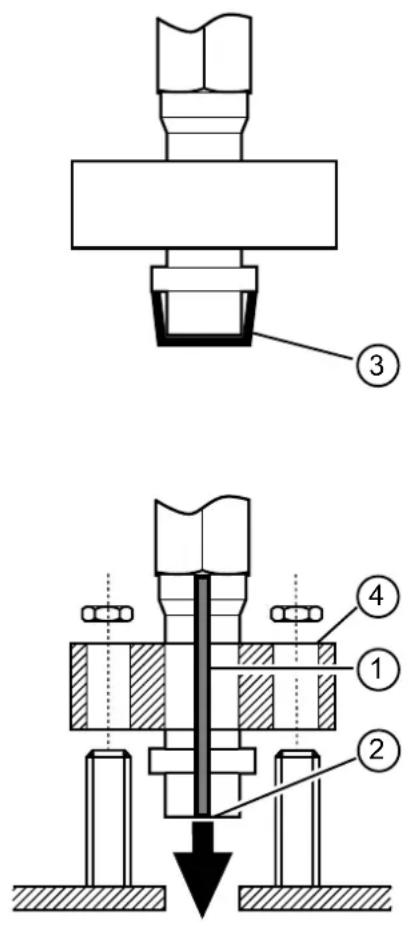

5.2 Montage PY9070 et PY9170

1 = Liquide de	remplissage
2 = Membrane	métallique
3 = Capuchon	protecteur (à enlever avant le montage)
4 = Flasque de	serrage

▶ Enlever le capuchon protecteur (3).

INFORMATION IMPORTANTE : Ne pas toucher la membrane métallique (2).

Insérer le bout de la sonde doucement dans le trou de logement sans que la membrane métallique (2) touche les parois latérales. Utiliser le joint d'étanchéité prévu par le fabricant de votre installation.
Glisser le flasque de serrage (4) avec les trous de fixation sur les boulons filetés de l'homogénéisateur.
▶ Visser les écrous sur les boulons en les serrant alternativement pour ne pas caler le bout de la sonde. Pour le reste, suivre les instructions du fabricant de votre installation.

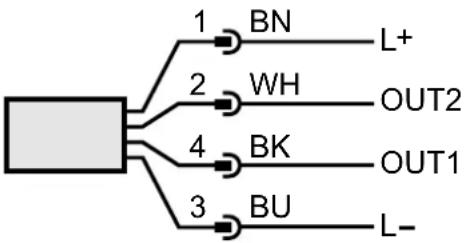

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs
BK noir
BN brun
BU bleu
WH blanc
OUT1 : sortie de commutation ou IO-Link
OUT2 : sortie de commutation ou sortie analogique
Couleurs selon DIN EN 60947-5-2

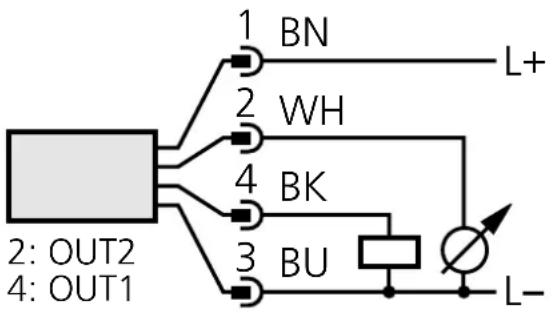

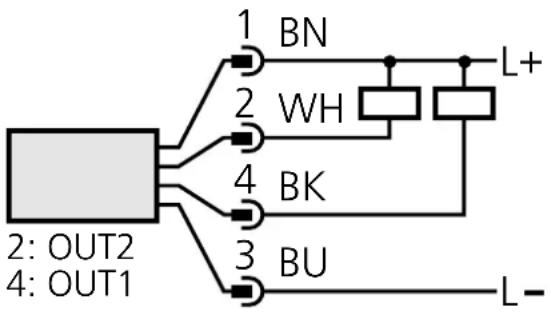

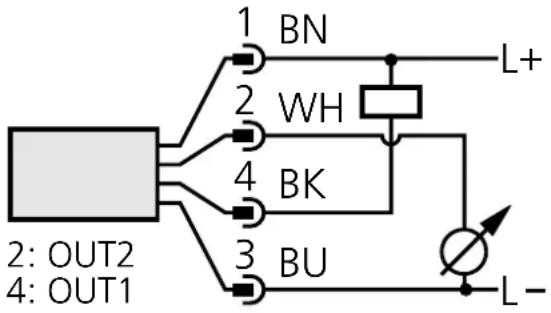

Exemple de raccordement
2 x commutation positive 2 x commutation négative
1 x commutation positive / 1 x analogique 1 x commutation négative / 1 x analogique

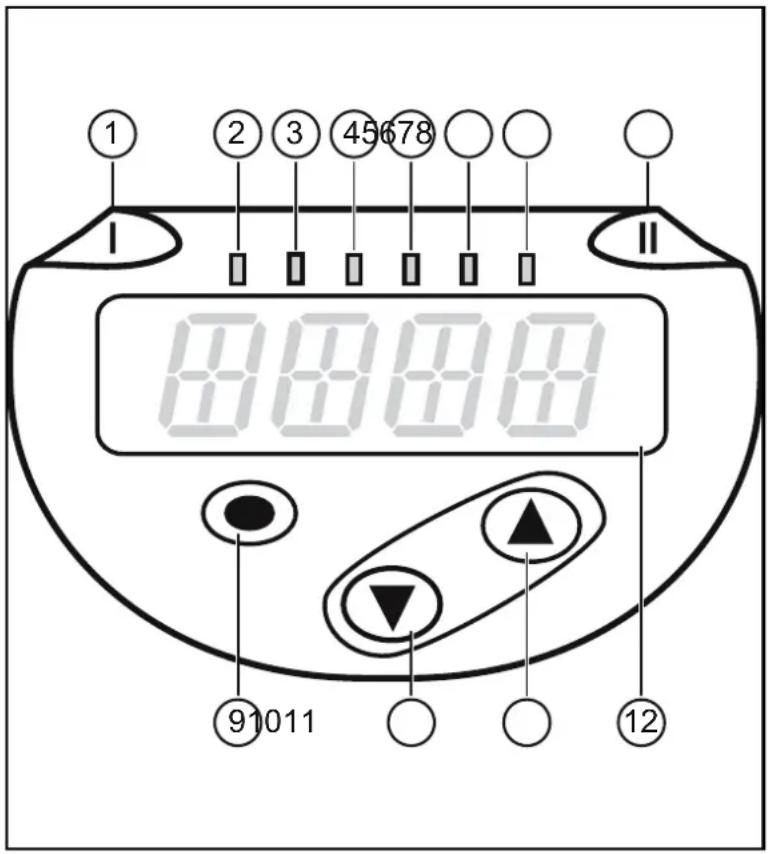

7 Eléments de service et d'indication

① ② ③ ④ 678 0000 ⑨1011 ⑫ ⑪

1 à 8 : LED indicatrices
LED 1 Etat	de commutation OUT1 (allumée si la sortie 1 est commutée).
LED 8 Etat	de commutation OUT2 (allumée si la sortie 2 est commutée).
LED 2 - 7 P	Pression du système dans l'unité de mesure indiquée(l'affectation est spécifique à l'appareil).
9 : Bouton "Enter" [●]
- Sélection des paramètres et confirmation des valeurs de paramètres.
10 à 11 : Touches flèches haut [▲] et bas [▼]
- Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois).
12 : Affichage alphanumérique, 4 digits
- Affichage de la pression actuelle du système.- Affichage des paramètres et valeurs de paramètres.

8 Menu

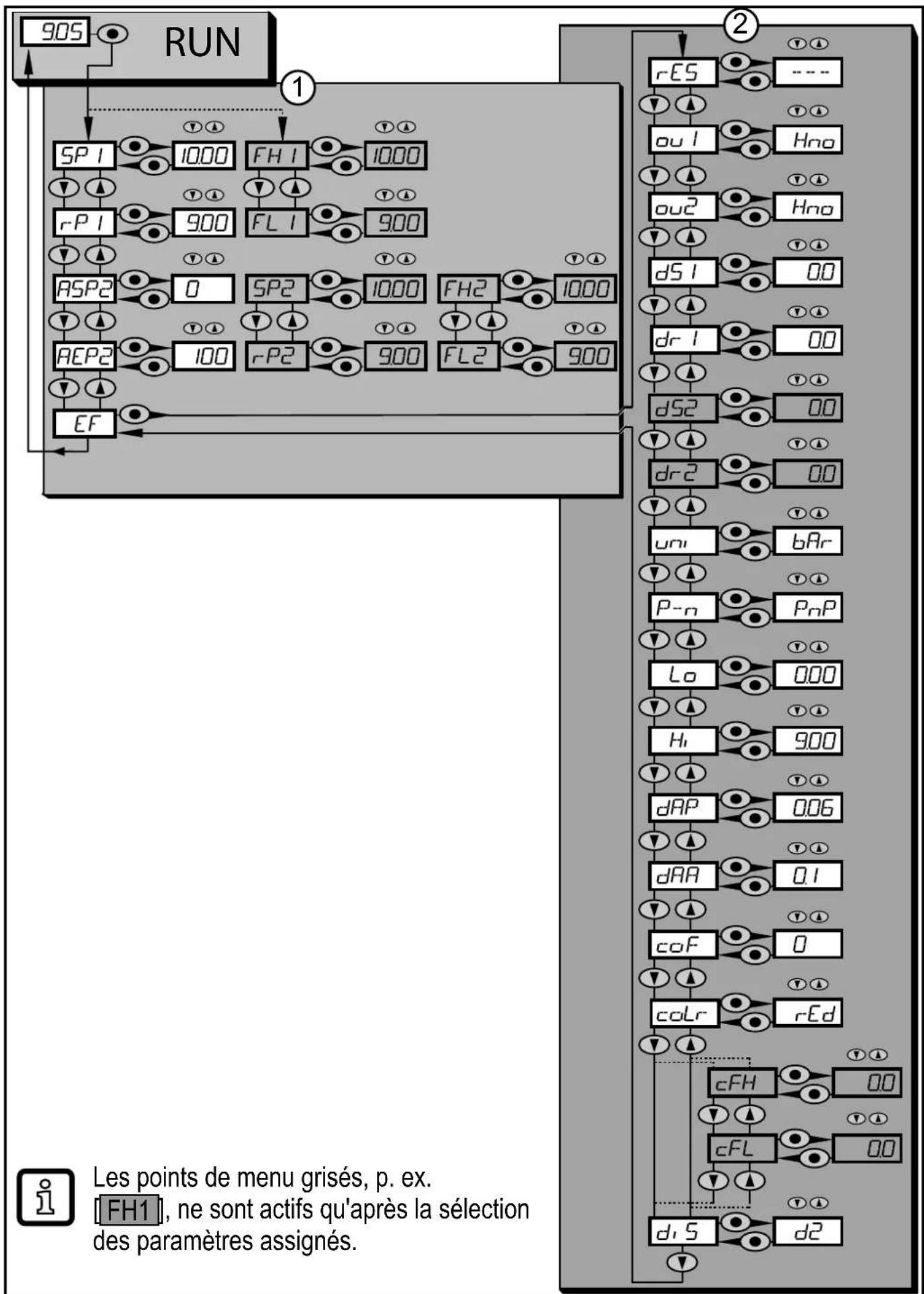

8.1 Structure du menu : menu principal

    subgraph Program Details
        Y["rES"] --> Z["---"]
        AA["ou1"] --> AB["Hno"]
        AC["ou2"] --> AD["Hno"]
        AE["dS1"] --> AF["00"]
        AG["dri"] --> AH["00"]
        AI["dS2"] --> AJ["00"]
        AK["dr2"] --> AL["00"]
        AM["uni"] --> AN["bAr"]
        AO["P-n"] --> AP["PnP"]
        AQ["Lo"] --> AR["000"]
        AS["dAP"] --> AT["006"]
        AU["dAA"] --> AV["0.1"]
        AW["coF"] --> AX["0"]
        AY["colr"] --> AZ["rEd"]
        BA["cFH"] --> BB["00"]
        BC["cFL"] --> BD["00"]
        BE["d,S"] --> BF["d2"]
    end

    style Program Details fill:#f9f,stroke:#333,stroke-width:2px
    note right of A Les points de menu grisés, p. ex.
    note left of A Les points de menu grisés, p. ex.
    note_right_of_B["FH1"], ne sont actifs qu'après la sélection des paramètres assignés.

8.2 Explication du menu

8.2.1 Explication du niveau de menu 1

SPx / rPx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage hystérésis. Condition préalable : réglage OUTx est [Hno] ou [Hnc].

FHx / FLx Valeur limite supérieure / inférieure pour la pression du système à laquelle OUTx commute avec réglage fenêtre. Condition préalable : réglage OUTx est [Fno] ou [Fnc].

ASP2 Valeur minimum de la sortie analogique pour la pression du système : valeur mesurée à laquelle 4 mA / 0 V sont fournis. Condition préalable : réglage OUT2 est [I] ou [U].

AEP2 Valeur maximum de la sortie analogique pour la pression du système : valeur mesurée à laquelle 20 mA / 10 V sont fournis. Condition préalable : réglage OUT2 est [I] ou [U].

EF Fonctions étendues / accès au niveau de menu 2.

8.2.2 Explication du niveau de menu 2

rES Restauration des réglages de base effectués en usine.
ou1 Fonction de sortie pour OUT1 :Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc].
ou2 Fonction de sortie pour OUT2 :Signal de commutation pour les valeurs limites de pression : fonction hystérésis [H ..] ou fonction fenêtre [F ..], soit en normalement ouvert [. no] soit en normalement fermé [. nc].Signal analogique pour la pression actuelle du système : 4...20 mA [l] ou 0...10 V [U].
dS1 / dS2 Temporisation d'enclenchement pour OUT1 / OUT2.
dr1 / dr2 Temporisation au déclenchement pour OUT1 / OUT2.
uni	Unité de mesure standard pour la pression du système (affichage) : [bAr] / [mbar] / [MPA] / [kPA] / [PSI] / [inHG] / [iH2O] / [mmWS] .
P-n Logique de commutation des sorties : pnp / npn.
Lo Mémoire valeur minimum pour la pression du système.
Hi	Mémoire valeur maximum pour la pression du système.
dAP	Amortissement du seuil de commutation.
dAA	Amortissement de la sortie analogique.Condition préalable : réglage OUT2 est [l] ou [U].
coF Calibrage du point zéro.
coLr	Allocation des couleurs de l'affichage "rouge" et "vert" dans l'étendue de mesure.
cFH / cFL	Valeur supérieure / inférieure pour changement de couleur. Le paramètre n'est actif qu'après la sélection d'une fenêtre couleur qui peut être librement définie dans le paramètre coLr : [r-cF] ou [G-cF].
diS Fréquence	de rafraîchissement et orientation de l'affichage.

9 Paramétrage

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le nouveau paramétrage soit validé.

9.1 Paramétrage général

Chaque paramétrage se fait en 3 étapes :

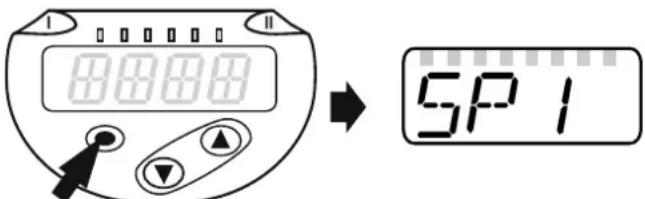

1	Sélectionner le paramètre► Appuyer sur [●] pour arriver au menu.► Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché.

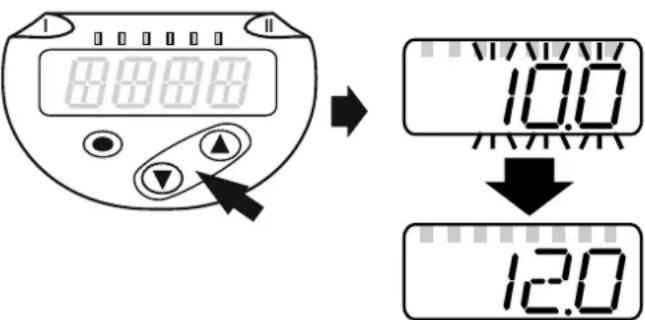

2	Régler la valeur du paramètre► Appuyer sur [●] pour éditer le paramètre sélectionné.► Appuyer sur [▲] ou [▼] pendant au moins 1 s.> Après 1 s : la valeur de réglage est modifiée : soit en pas à pas en appuyant plusieurs fois sur le bouton-poussoir, soit en le maintenant appuyé.
Les valeurs numériques sont incrémentées avec [▲] ou décrémentées avec [▼].
3	Valider la valeur du paramètre► Appuyer brièvement sur [●].> Le paramètre est indiqué de nouveau. La nouvelle valeur de réglage est sauvegardée.

Réglage d'autres paramètres► Appuyer sur [ ▲ ] ou [ ▼ ] jusqu'à ce que le paramètre souhaité soit affiché.

Terminer le paramétrage► Appuyer plusieurs fois sur [ ▲ ] ou [ ▼ ] jusqu'à ce que la valeur actuelle mesurée soit indiquée, ou attendre 30 s.> L'appareil affiche la valeur process.

Si [C.Loc] est affiché lors de la tentative de modifier une valeur de paramètre, une opération de paramétrage est active via la communication IO-Link (blocage temporaire).

FR

Si [S.Loc] est affiché, le capteur est verrouillé en permanence par le logiciel. Ce verrouillage ne peut être enlevé que via le logiciel de paramétrage.

- Changement du niveau de menu 1 au niveau de menu 2 :

► Appuyer sur [●] pour arriver au menu.► Appuyer sur [▼] jusqu'à ce que [EF] soit affiché.
► Appuyer sur [●].> Le premier paramètre du sous-menu est affiché (ici : [rES]).

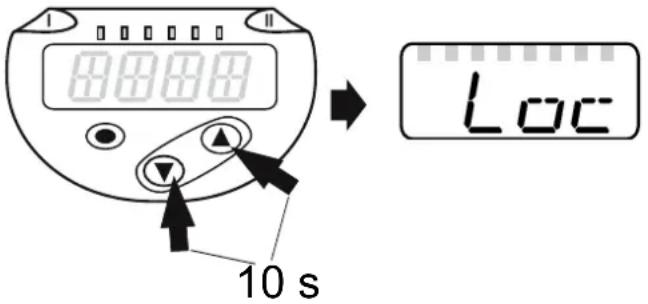

- Verrouillage / déverrouillage : L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [▲] + [▼] simultanément pendant 10 s.> [Loc] est affiché.
Durant le fonctionnement : [Loc] est indiqué brièvement si l'on essaie de changer les valeurs des paramètres.

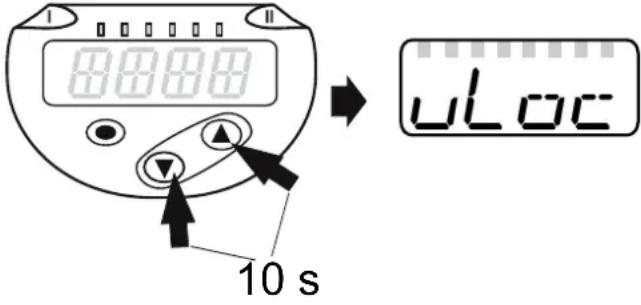

Pour déverrouiller:► S'assurer que l'appareil est en mode de fonctionnement normal.► Appuyer sur [▲] + [▼] simultanément pendant 10 s.> [uLoc] est affiché.

A la livraison : non verrouillé.

- Timeout :

Si lors du changement d'un paramètre, aucun bouton n'est appuyé pendant 30 s, l'appareil se remet en mode de fonctionnement sans que la valeur du paramètre soit changée.

- Quitter le paramètre sans sauvegarder les réglages

Quitter le paramètre sans sauvegarder :

▶ Appuyer sur [▲] + [▼] simultanément.

Retour au niveau de menu.

8888 ▲

- Quitter le niveau de menu

Quitter le niveau de menu :

▶ Appuyer sur [▲] + [▼] simultanément.

Changement du niveau de menu 2 au niveau 1 ou passage de niveau 1 à l'affichage.

8:00:00

9.2 Configuration de l'affichage (option)

► Sélectionner [uni] et régler l'unité de mesure :- [bAr], [mbAr]- [MPA], [kPA]- [PSI]- [inHG]- [iH2O]- [mmWS]		ur71
[×KZK]	Les unités à sélectionner dépendent de l'appareil correspondant.
► Sélectionner [diS] et régler la fréquence de rafraîchissement et l'orientation de l'affichage :- [d1] : Rafraîchissement de la valeur mesurée toutes les 50 ms.- [d2] : Rafraîchissement de la valeur mesurée toutes les 200 ms.- [d3] : Rafraîchissement de la valeur mesurée toutes les 600 ms.- [rd1], [rd2], [rd3] : Affichage comme d1, d2, d3 ; tourné de 180°.- [OFF] = L'affichage est désactivé en mode de fonctionnement. En appuyant sur l'un des boutons, la valeur mesurée actuelle est indiquée pendant 30 s. Même si l'affichage est désactivé, les LED restent actives.		d, 5
	[d1] offre une lisibilité optimisée même avec des pressions irrégulières ; les algorithmes correspondants sont sauvegardés.

9.3 Régler les signaux de sortie

9.3.1 Régler les fonctions de sortie

► Sélectionner [ou1] et régler la fonction de commutation :- [Hno] = fonction hystérésis / normalement ouvert,- [Hnc] = fonction hystérésis / normalement fermé,- [Fno] = fonction fenêtre / normalement ouvert,- [Fnc] = fonction fenêtre / normalement fermé.
► Sélectionner [ou2] et régler la fonction analogique :- [Hno] = fonction hystérésis / normalement ouvert,- [Hnc] = fonction hystérésis / normalement fermé,- [Fno] = fonction fenêtre / normalement ouvert,- [Fnc] = fonction fenêtre / normalement fermé.- [I] = Signal de courant 4...20 mA,- [U] = Signal de tension 0...10 V.

9.3.2 Réglage des seuils de commutation avec fonction hystérésis

▶ [ou1] / [ou2] doit être réglée comme [Hno] ou [Hnc].▶ Sélectionner [SPx] et régler la valeur à laquelle la sortie commute.	SP1SP2
▶ Sélectionner [rPx] et régler la valeur à laquelle la sortie commute.rPx est toujours inférieur à SPx. Seules les valeurs inférieures à SPx sont acceptées.	rP1rP2

9.3.3 Réglage des seuils de commutation avec fonction fenêtre

▶ [ou1] / [ou2] doit être réglée comme [Fno] ou [Fnc].▶ Sélectionner [FHx] et régler la valeur limite supérieure.	FH1FH2
▶ Sélectionner [FLx] et régler la valeur limite inférieure.FLx est toujours inférieur à FHx. Seules les valeurs inférieures à FHx sont acceptées.	FL1FL2

9.3.4 Mise à l'échelle de la valeur analogique

► Sélectionner [ASP2] et régler la valeur à laquelle 4 mA / 0 V sont fournis.	ASP2
► Sélectionner [AEP2] et régler la valeur à laquelle 20 mA / 10 V sont fournis.Distance minimale entre ASP2 et AEP2 = 20 % de l'échelle de mesure (facteur de mise à l'échelle 5).	AEP2

9.4 Réglages par l'utilisateur (option)

9.4.1 Réglage de la temporisation des sorties de commutation

[dS1] / [dS2] = temporisation d'enclenchement pour OUT1 / OUT2.[dr1] / [dr2] = temporisation au déclenchement pour OUT1 / OUT2.► Sélectionner [dS1], [dS2], [dr1] ou [dr2] et saisir une valeur entre 0 et 50 s (à 0 la temporisation n'est pas active).		ds1dr1ds2dr2
	Pour cet appareil, l'allocation des paramètres [dSx] et [drx] pour les seuils d'enclenchement et de déclenchement est strictement réalisée selon la directive VDMA !

9.4.2 Réglage de la logique de commutation des sorties

► Sélectionner [P-n] et régler [PnP] ou [nPn].

P--r7

9.4.3 Réglage de l'amortissement pour le signal de commutation

► Sélectionner [dAP] et régler la constante d'amortissement en secondes (valeur T : 63 %) ; plage de réglage 0,000...4,000 s.		dAP
	L'amortissement [dAP] influence le seuil de commutation / le flux de données process (communication IO-Link) et l'affichage.

9.4.4 Réglage de l'amortissement pour la sortie analogique

► Sélectionner [dAA] et régler la constante d'amortissement en secondes (amortissement 10...90 %) ; plage de réglage 0,000...4,000 s.		dAA
	L'amortissement [dAA] influence seulement la sortie analogique / le signal analogique.

9.4.5 Calibrage du point zéro

► Sélectionner [coF] et régler une valeur entre -5 % et 5 % de la valeur finale de l'étendue de mesure (pour PN2x69 et PN2x99 ±5 % de l'échelle de mesure). La valeur mesurée interne "0" est décalée de cette valeur.

coF

9.4.6 Lire les valeurs min. et max. pour la pression du système

► Sélectionner [Hi] ou [Lo] et appuyer brièvement sur [●].[Hi] = valeur max., [Lo] = valeur min.Effacer la mémoire :► Sélectionner [Hi] ou [Lo].► Appuyer sur [▲] ou [▼] et le maintenir appuyé jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [●].

HiLo

9.4.7 Remettre tous les paramètres au réglage usine

► Sélectionner [rES].► Appuyer sur [●]► Appuyer sur [▲] ou [▼] et le maintenir appuyé jusqu'à ce que [----] soit affiché.► Appuyer brièvement sur [●].Il est utile que vous notiez vos réglages avant d'exécuter la fonction (→ 12 Réglage usine).

r-ES

9.4.8 Réglage du changement de couleur de l'affichage

► Sélectionner [coLr] et régler la fonction :- [rEd] = couleur de l'affichage rouge (indépendante de la valeur mesurée).- [GrEn] = couleur de l'affichage vert (indépendante de la valeur mesurée).- [r1ou] = couleur de l'affichage rouge quand OUT1 commute.- [G1ou] = couleur de l'affichage vert quand OUT1 commute.- [r2ou] = couleur de l'affichage rouge quand OUT2 commute ([ou2] = [Hxx] / [Fxx]).- [G2ou] = couleur de l'affichage vert quand OUT2 commute ([ou2] = [Hxx] / [Fxx]).- [r-12] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2 ([ou2] = [Hxx] / [Fxx]).- [G-12] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites de OUT1 et OUT2 ([ou2] = [Hxx] / [Fxx]).- [r-cF] = couleur de l'affichage rouge quand la valeur mesurée est entre les valeurs limites [cFH]*) et [cFL]*) qui peuvent être librement définies.- [G-cF] = couleur de l'affichage vert quand la valeur mesurée est entre les valeurs limites [cFH]*) et [cFL]*) qui peuvent être librement définies.*) Les paramètres [cFH] et [cFL] sont uniquement sélectionnables dans l'arbre de menu quand [r-cF] ou [G-cF] a été activé.	colr
► Sélectionner [cFH] et régler la valeur limite supérieure (seulement possible si [r-cF] ou [G-cF] activés).> La plage de réglage correspond à l'étendue de mesure et est limitée en bas par [cFL].	cFH
► Sélectionner [cFL] et régler la valeur limite inférieure (seulement possible si [r-cF] ou [G-cF] activés).> La plage de réglage correspond à l'étendue de mesure et est limitée en haut par [cFH].	cFL

9.4.9 Représentation graphique du changement de couleur de l'affichage

Changement de couleur de l'affichage avec le paramètre [r1ou] / [r2ou], mode fonction hystérésis		Changement de couleur de l'affichage avec le paramètre [G1ou] / [G2ou], mode fonction hystérésis
Valeur mesurée > seuil de commutation OUT1/OUT2 ; affichage = rouge		Valeur mesurée > seuil de commutation OUT1/OUT2 ; affichage = vert
Changement de couleur de l'affichage avec le paramètre [r1ou] / [r2ou], mode fonction fenêtre		Changement de couleur de l'affichage avec le paramètre [G1ou] / [G2ou], mode fonction fenêtre
Valeur mesurée entre FL1/FL2 et FH1/FH2 ; affichage = rouge		Valeur mesurée entre FL1/FL2 et FH1/FH2 ; affichage = vert
	Changement de couleur de l'affichage vert
	Changement de couleur de l'affichage rouge
1 Valeur initiale de l'étendue de mesure
2 Valeur finale de l'étendue de mesure

	Changement de couleur de l'affichage vert
	Changement de couleur de l'affichage rouge
1 Valeur initiale de l'étendue de mesure
2 Valeur finale de l'étendue de mesure

Représentation [r-12] / [G-12] seulement possible si [ou2] = sortie de commutation.

Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction hystérésis		Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction hystérésis
Valeur mesurée entre OUT1 et OUT2 ;affichage = rouge		Valeur mesurée entre OUT1 et OUT2 ;affichage = vert

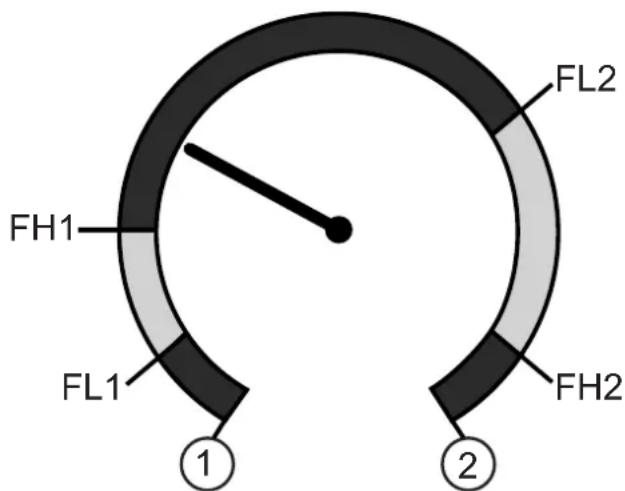

Changement de couleur de l'affichage avec le paramètre [r-12], mode fonction fenêtre		Changement de couleur de l'affichage avec le paramètre [G-12], mode fonction fenêtre
Valeur mesurée en dehors de FL1...FH1 et FL2...FH2 ; affichage = rouge		Valeur mesurée en dehors de FL1...FH1 et FL2...FH2 ; affichage = vert
	Changement de couleur de l'affichage vert
	Changement de couleur de l'affichage rouge
1 Valeur initiale de l'étendue de mesure
2 Valeur finale de l'étendue de mesure
FL1 / FL2 Valeur limite inférieure fonction fenêtre sortie OUT1 / OUT2
FH1 / FH2 Valeur limite supérieure fonction fenêtre sortie OUT1 / OUT2

	Changement de couleur de l'affichage vert
	Changement de couleur de l'affichage rouge
1 Valeur initiale de l'étendue de mesure
2 Valeur finale de l'étendue de mesure
FL1 / FL2 Valeur limite inférieure fonction fenêtre sortie OUT1 / OUT2
FH1 / FH2 Valeur limite supérieure fonction fenêtre sortie OUT1 / OUT2
Changement de couleur de l'affichage avec le paramètre [r-cF] indépendant de OUT1.	Changement de couleur de l'affichage avec le paramètre [G-cF] indépendant de OUT1.
Valeur mesurée entre cFL et cFH ;affichage = rouge	Valeur mesurée entre cFL et cFH ;affichage = vert

	Changement de couleur de l'affichage vert
	Changement de couleur de l'affichage rouge
1 Valeur initiale de l'étendue de mesure
2 Valeur finale de l'étendue de mesure
cFL Valeur limite inférieure (indépendante de la fonction sortie)
cFH Valeur limite supérieure (indépendante de la fonction sortie)

10 Fonctionnement

Après la mise sous tension, l'appareil se trouve en mode Run (= mode de fonctionnement normal). Il exécute ses fonctions de mesure et d'évaluation et fournit des signaux de sortie selon les paramètres réglés.

Affichages de fonctionnement ( 7 Eléments de service et d'indication).

10.1 Lire les valeurs de paramètres réglées

▶ Appuyer sur [●].
▶ Appuyer sur [▲] ou [▼] jusqu'à ce que le paramètre souhaité soit affiché.
▶ Appuyer brièvement sur [●].

L'appareil affiche la valeur de paramètre correspondante pendant env. 30 s, ensuite il passe à l'affichage process.

10.2 Autodiagnostic / messages d'erreur

L'appareil dispose de possibilités étendues pour l'autodiagnostic.

• Il se surveille automatiquement pendant le fonctionnement.
• Des avertissements et des états d'erreur sont affichés (même si l'afficheur est désactivé) ; en plus ils sont disponibles via le logiciel de paramétrage.

*) F = défaut
W = avertissement
** La sortie respective reste désactivée tant que le courant de surcharge / le court-circuit existe.

Affichage	LED d'état OUT1	LED d'état OUT2	Type de défaut *)	Défaut / avertissement Solution
aucun F	Tension d'alimentation			trop basse.	► Vérifier / corriger la tension d'alimentation.
SC clignote	clignote clignote F		Courant de surcharge sur les sorties de commutation OUT1 et OUT2 **).	► Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation ; éliminer le défaut.
SC1 clignote	clignote F	Courant de surcharge sortie de commutation OUT1 **).		► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1 ; éliminer le défaut.
SC2 clignote		clignote F	Courant de surcharge sortie de commutation OUT2 **).	► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT2 ; éliminer le défaut.
Loc W	Le paramétrage via les			boutons est verrouillé.	► Annuler le verrouillage des boutons → 9.1 Paramétrage général →"Verrouillage / déverrouillage".
C.Loc W	Le paramétrage via les			boutons est verrouillé, le paramétrage via la communication IO-Link est actif (→ 9.1).	► Attendre la finalisation du paramétrage via IO-Link.
S.Loc W	Boutons	de réglage		verrouillés via le logiciel de paramétrage. La modification des paramètres est refusée (→ 9.1).	► Le déverrouillage est uniquement possible via l'interface IO-Link / le logiciel de paramétrage.
OL W	Valeur process trop			élevée (étendue de mesure dépassée).	► Vérifier / réduire la pression du système / sélectionner un appareil avec une étendue de mesure correspondante.
UL W	Valeur process trop			basse (en dessous de l'étendue de mesure).	► Vérifier / augmenter la pression du système / sélectionner un appareil avec une étendue de mesure correspondante.
Err clignote			F	Défaut interne / mauvais fonctionnement	► Contacter le fabricant.

10.3 Autres données techniques

Données techniques et schéma d'encombrement sur www.ifm.com.

11 Réglage usine

	Réglage usine Réglage utilisateur
SP1 25	% MEW***
rP1 23	% MEW***
ou1 Hno
ou2 l
SP2 75	% MEW***
rP2 73	% MEW***
ASP2 0
AEP2 10	0 % MEW*
coF 0
dSx 0,0
drx 0,0
P-n PnP
dAP 0,06
dAA 0,1
diS d2
uni	bAr
coLr	rEd
cFH	MEW*
cFL	MAW**

* = valeur finale de l'étendue de mesure
** = valeur initiale de l'étendue de mesure
*** = La valeur de réglage représente le pourcentage indiqué de la valeur finale de l'étendue de mesure du capteur correspondant, en bar.

FR

Plus d'informations sur www.ifm.com
