Caractéristiques techniques	Pistolet à colle électrique, puissance 40W, temps de chauffe 3-5 minutes, diamètre de la colle 11 mm.
Utilisation	Idéal pour les travaux manuels, le bricolage, la réparation et l'artisanat.
Maintenance et réparation	Nettoyer la buse après chaque utilisation, vérifier le cordon d'alimentation régulièrement.
Sécurité	Utiliser des gants de protection, éviter le contact direct avec la colle chaude, débrancher après usage.
Informations générales	Compatible avec les bâtons de colle de 11 mm, léger et facile à manipuler.

FOIRE AUX QUESTIONS - Energy+ 58G040 Graphite

Comment allumer le pistolet à colle Graphite Energy+ 58G040 ?

Pour allumer le pistolet à colle, branchez-le à une prise électrique et appuyez sur le bouton d'alimentation situé sur le corps de l'appareil.

Quelle température atteint le pistolet à colle Graphite Energy+ 58G040 ?

Le pistolet à colle atteint une température de fonctionnement d'environ 180 °C.

Comment changer la recharge de colle ?

Pour changer la recharge, éteignez le pistolet, attendez qu'il refroidisse, puis retirez l'ancienne recharge en la tirant délicatement. Insérez ensuite une nouvelle recharge de colle dans l'arrière du pistolet.

Le pistolet à colle fuit, que dois-je faire ?

Si le pistolet à colle fuit, vérifiez que la recharge est correctement insérée. Si le problème persiste, débranchez l'appareil et laissez-le refroidir avant de nettoyer la zone autour de la buse avec un chiffon.

Quelle est la durée de chauffe du pistolet à colle ?

Le pistolet à colle Graphite Energy+ 58G040 chauffe en environ 5 minutes, prêt à l'emploi.

Peut-on utiliser le pistolet à colle pour des matériaux autres que le papier ?

Oui, le pistolet à colle peut être utilisé sur divers matériaux tels que le bois, le plastique, le tissu et le métal, mais assurez-vous d'utiliser la colle appropriée pour chaque matériau.

Le pistolet à colle est-il équipé d'un support ?

Oui, le Graphite Energy+ 58G040 est équipé d'un support pour maintenir le pistolet en position verticale lorsqu'il n'est pas utilisé.

Comment nettoyer le pistolet à colle après utilisation ?

Pour nettoyer le pistolet, débranchez-le et laissez-le refroidir. Utilisez un chiffon propre pour enlever les résidus de colle. Pour un nettoyage plus approfondi, il est possible d'utiliser un nettoyant pour colle.

Y a-t-il une garantie pour le pistolet à colle Graphite Energy+ 58G040 ?

Oui, le pistolet à colle est généralement accompagné d'une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du revendeur.

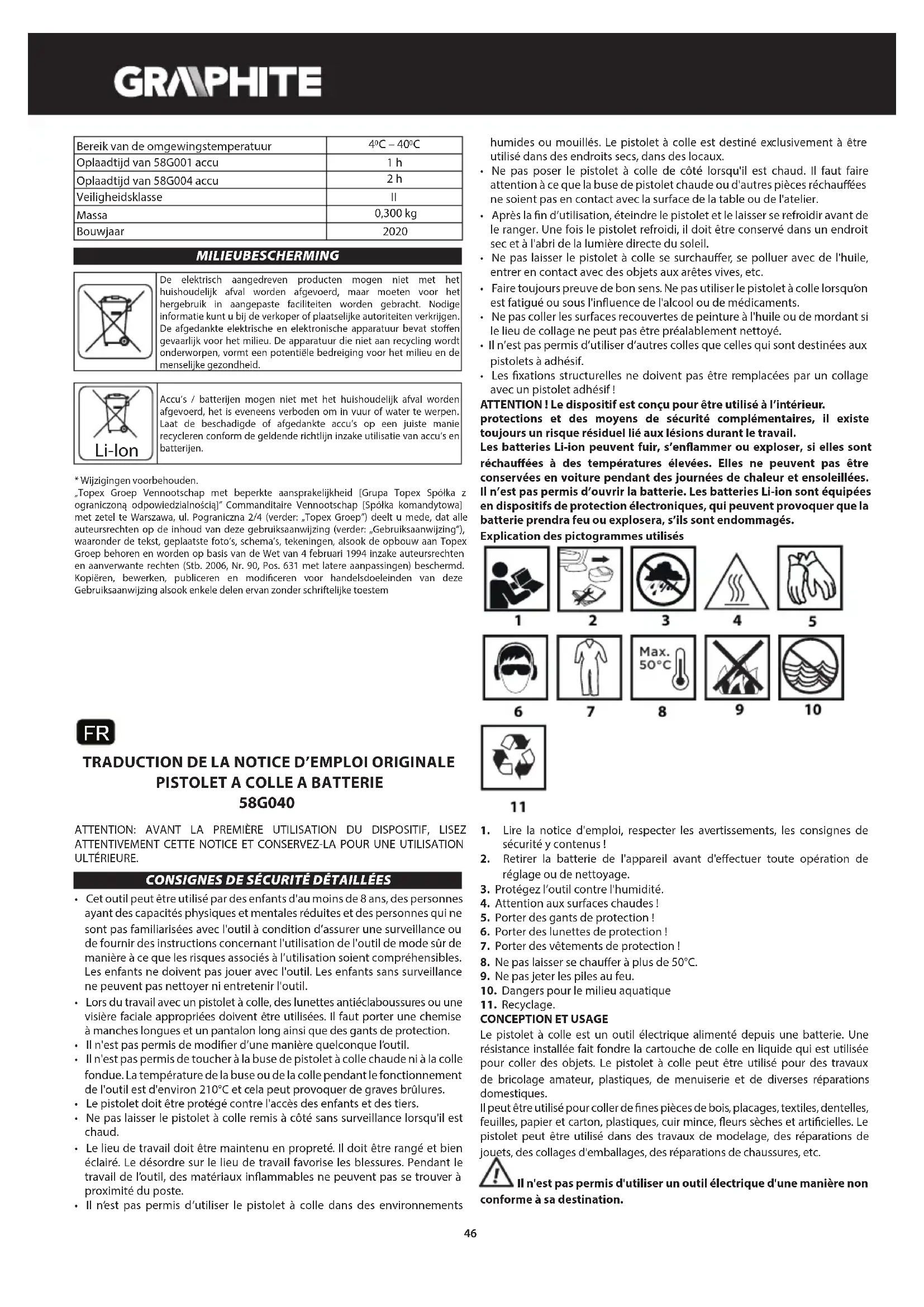

MODE D'EMPLOI Energy+ 58G040 Graphite

• Cet outil peut être utilisé par des enfants d'au moins de 8 ans, des personnes ayant des capacités physiques et mentales réduites et des personnes qui ne sont pas familiarisées avec l'outil à condition d'assurer une surveillance ou de fournir des instructions concernant l'utilisation de l'outil de mode sûr de manière à ce que les risques associés à l'utilisation soient compréhensibles. Les enfants ne doivent pas jouer avec l'outil. Les enfants sans surveillance ne peuvent pas nettoyer ni entretenir l'outil.
• Lors du travail avec un pistolet à colle, des lunettes antiéclaboussures ou une visière faciale appropriées doivent être utilisées. Il faut porter une chemise à manches longues et un pantalon long ainsi que des gants de protection.
• Il n'est pas permis de modifier d'une manière quelconque l'outil.
• Il n'est pas permis de toucher à la buse de pistolet à colle chaude ni à la colle fondue. La température de la buse ou de la colle pendant le fonctionnement de l'outil est d'environ 210°C et cela peut provoquer de graves brûlures.
• Le pistolet doit être protégé contre l'accès des enfants et des tiers.
• Ne pas laisser le pistolet à colle remis à côté sans surveillance lorsqu'il est chaud.
• Le lieu de travail doit être maintenu en propreté. Il doit être rangé et bien éclairé. Le désordre sur le lieu de travail favorise les blessures. Pendant le travail de l'outil, des matériaux inflammables ne peuvent pas se trouver à proximité du poste.
• Il n'est pas permis d'utiliser le pistolet à colle dans des environnements

humides ou mouillés. Le pistolet à colle est destiné exclusivement à être utilisé dans des endroits secs, dans des locaux.

• Ne pas poser le pistolet à colle de côté lorsqu'il est chaud. Il faut faire attention à ce que la buse de pistolet chaude ou d'autres pièces réchauffées ne soient pas en contact avec la surface de la table ou de l'atelier.
• Après la fin d'utilisation, éteindre le pistolet et le laisser se refroidir avant de le ranger. Une fois le pistolet refroidi, il doit être conservé dans un endroit sec et à l'abri de la lumière directe du soleil.
• Ne pas laisser le pistolet à colle se surchauffer, se polluer avec de l'huile, entrer en contact avec des objets aux arêtes vives, etc.
• Faire toujours preuve de bon sens. Ne pas utiliser le pistolet à colle lorsqu'on est fatigué ou sous l'influence de l'alcool ou de médicaments.
• Ne pas coller les surfaces recouvertes de peinture à l'huile ou de mordant si le lieu de collage ne peut pas être préalablement nettoyé.
• Il n'est pas permis d'utiliser d'autres colles que celles qui sont destinées aux pistolets à adhésif.
• Les fixations structurelles ne doivent pas être remplacées par un collage avec un pistolet adhésif !

ATTENTION ! Le dispositif est conçu pour être utilisé à l'intérieur. protections et des moyens de sécurité complémentaires, il existe toujours un risque résiduel lié aux lésions durant le travail.

Les batteries Li-ion peuvent fuir, s'enflammer ou exploser, si elles sont réchauffées à des températures élevées. Elles ne peuvent pas être conservées en voiture pendant des journées de chaleur et ensoleillées. Il n'est pas permis d'ouvrir la batterie. Les batteries Li-ion sont équipées en dispositifs de protection électroniques, qui peuvent provoquer que la batterie prendra feu ou explosera, s'ils sont endommagés.

Explication des pictogrammes utilisés

11

1. Lire la notice d'emploi, respecter les avertissements, les consignes de sécurité v contenus!
2. Retirer la batterie de l'appareil avant d'effectuer toute opération de réglage ou de nettoyage.
3. Protégez l'outil contre l'humidité.
4. Attention aux surfaces chaudes!
5. Porter des gants de protection!
6. Porter des lunettes de protection!
7. Porter des vêtements de protection!
8. Ne pas laisser se chauffer à plus de 50°C.
9. Ne pas jeter les piles au feu.
10. Dangers pour le milieu aquatique
11. Recyclage.

CONCEPTION ET USAGE

Le pistolet à colle est un outil électrique alimenté depuis une batterie. Une résistance installée fait fondre la cartouche de colle en liquide qui est utilisée pour coller des objets. Le pistolet à colle peut être utilisé pour des travaux de bricolage amateur, plastiques, de menuiserie et de diverses réparations domestiques.

Il peut être utilisé pour coller de fines pièces de bois, placages, textiles, dentelles, feuilles, papier et carton, plastiques, cuir mince, fleurs sèches et artificielles. Le pistolet peut être utilisé dans des travaux de modelage, des réparations de jouets, des collages d'emballages, des réparations de chaussures, etc.

Il n'est pas permis d'utiliser un outil électrique d'une manière non-ème à sa destination.

DESCRIPTION DES PAGES GRAPHIQUES

Les numéros ci-dessous se réfèrent aux éléments présentés sur les pages graphiques de cette notice.

1. Buse

2. Protection de buse

3. Ouverture pour cartouche de colle

4. Signalisation de marche / arrêt (diode LED)

5. Interrupteur

6. Poignée

7. Gâchette

8. Touche de fixation de batterie

9. Batterie

10. Chargeur

11. Diodes LED

12. Touche de signalisation de l'état de charge de batterie

13. Signalisation de l'état de charge de batterie (diode LED).

* Des différences peuvent apparaître entre le produit et le dessin.

DESCRIPTION DES SIGNES GRAPHIQUES UTILISÉS

AVERTISSEMENT

ÉQUIPEMENTS ET ACCESSOIRES

1. Cartouches de colle - 3 pièces

PRÉPARATION AU TRAVAIL

INSERTION / RETRAIT DE LA BATTERIE

• Appuyer sur le bouton de fixation de batterie (8) et retirer la batterie (9) (fig. A).
• Insérer la batterie chargée (9) au siège de fixation de batterie dans la poignée principale (6) jusqu'à ce que le bouton de fixation de la batterie (8) s'enclenche de manière audible.

CHARGEMENT DE LA BATTERIE

Le dispositif est fourni avec une batterie partiellement chargée. La batterie doit être chargée à une température ambiante comprise entre 4 et 40 °C. Une batterie neuve ou non utilisée depuis longtemps atteint la pleine capacité d'alimentation après environ 3 à 5 cycles de chargement et déchargement.

- Retirer la batterie (9) de l'outil (fig. A).

- Brancher le chargeur dans la prise secteur (230 V CA).

- Insérer la batterie (9) dans le chargeur (10) (fig. B). Contrôler si la batterie est correctement encastrée (insérée jusqu'à la butée).

Après avoir branché le chargeur dans la prise secteur (230 V CA), une diode verte (11) s'allumera sur le chargeur, signalant la connexion de la tension.

Après avoir placé la batterie (9) dans le chargeur (10), le voyant rouge (11) du chargeur s'allumera, en indiquant que la batterie est en cours de charge. Simultanément, les diodes vertes clignotent (13) et signalent différents états de charge de la batterie (voir description ci-dessous).

• Le clignotement de toutes les diodes indique que la batterie est épuisée et doit être rechargée.
• Le clignotement de deux diodes indique une décharge partielle.
• Le clignotement d'une diode indique un niveau élevé de charge de la batterie.

Une fois la batterie chargée, la diode (11) du chargeur s'allume en vert et toutes les diodes (14) indiquant le niveau de charge de la batterie s'allument en permanence. Au bout d'un certain temps (env. 15 s), les diodes indiquant le niveau de charge de la batterie (14) s'éteignent.

La batterie ne doit pas être chargée pendant plus de 8 heures.

Le dépassement de cette durée peut endommager les éléments de la batterie. Le chargeur ne s'éteint pas automatiquement lorsque la batterie est complètement chargée. La diode verte du chargeur reste allumée. Les diodes indiquant le niveau de charge de la batterie s'éteignent au bout d'un certain temps. Débranchez le chargeur avant d'en retirer la batterie. Évitez les chargements successifs de courte durée. Ne rechargez pas la batterie après une courte période d'utilisation du dispositif. Des intervalles nettement plus courts entre les chargements signifient que la batterie est usée et doit être remplacée.

Les batteries deviennent chaudes pendant le chargement. Ne pas commencer à travailler immédiatement après le chargement – attendre que la batterie atteigne la température ambiante. Ceci permet d'éviter l'endommagement de la batterie.

INDICATEUR DU NIVEAU DE CHARGE DE LA BATTERIE

La batterie est équipée en affichage de l'état de charge de la batterie (3 diodes LED (13). Pour vérifier l'état de charge de la batterie, appuyer sur le bouton d'état de charge de la batterie (12) (fig. C). L'allumage de toutes les diodes indique un haut niveau de charge de la batterie. L'allumage de 2 diodes signale une décharge partielle. Lorsque seule une diode est allumée, cela signifie que la batterie est déchargée et qu'elle doit être rechargée.

UTILISATION / RÉGLAGE

Le pistolet à colle est conçu pour les cartouches de colle d'un diamètre de 11 mm.

La colle sèche en 60 secondes. Une seule application de colle ne doit pas durer plus de 40 secondes.

Nettoyez les surfaces avec du diluant avant de procéder au collage. Elles doivent être sèches, sans aucune trace de graisse.

La gâchette du pistolet sert uniquement à déplacer la cartouche de colle à mesure qu'elle fond.

Ne pas appliquer de force excessive sur la gâchette pour éviter d'endommager le mécanisme d'aménage.

• Insérer la cartouche de colle dans l'ouverture (3) du pistolet et déplacer l'interrupteur (5) en position de marche, ce qui est signalé par l'allumage de la diode LED (4) (fig. D).
• Attendre 3 à 5 minutes pour que la colle se réchauffe.
• En appuyant sur la gâchette (7) du pistolet, nous provoquons l'aménage de la cartouche de colle et l'écoulement de la colle fondue à travers la buse (1) sur le matériau à coller.
• Après la fin du processus d'application de la colle, déplacer l'interrupteur (5) en position d'arrêt (la diode LED (4) s'éteint) et mettre le pistolet à côté en position verticale.
• Serrer uniformément les deux surfaces jointes du matériau contre elles pendant environ 5 minutes.

Ne pas entreprendre de tentatives d'éliminer une colle non née du pistolet immédiatement après la fin du travail. La portion le non utilisée restant dans le pistolet sera réutilisée lors du in collage.

Ne pas poser le pistolet à colle en position horizontale lorsqu'il est chaud. Il faut mettre toujours le pistolet de côté en position verticale ce qui assure que la buse de pistolet chaude ou ses autres éléments chauds ne soient pas en contact avec la surface de la table ou de l'atelier.

Après la fin d'utilisation, éteindre le pistolet et le laisser se refroidir avant de le ranger.

MAINTENANCE ET ENTRETIEN

Avant toute opération de montage, de réglage, de réparation ou etien, retirer la batterie du dispositif.

ENTRETIEN ET STOCKAGE

• Il est recommandé de nettoyer l'outil après chaque utilisation.
• Pour son nettoyage, ni l'eau ni d'autres liquides ne peuvent être utilisés.
• L'outil électrique doit être nettoyé un chiffon de tissu sec.
• N'utiliser jamais de produits de nettoyage ni de solvants pour ne pas abimer les pièces qui sont fabriquées en matières plastiques.
• L'outil électrique doit être toujours conservé à un endroit hors de portée des enfants.
• Une fois le pistolet refroidi, il doit être conservé dans un endroit sec, à l'abri de la lumière directe du soleil.

- L'appareil doit être conservé avec une batterie enlevée.

Toutes les défaillances doivent être éliminées par un service après-vente agréé par le fabricant.

SPÉCIFICATIONS TECHNIQUES
CARACTÉRISTIQUES

PISTOLET COLLE A BATTERIE 58G040
Paramètre Valeur
Tension de batterie 18 V CC
Diamètre de la cartouche de colle 11 mm
Température de l'élément chauffant 160°C ÷ 210°C
Durée d'échauffement min 3 min
Rendement 8 g/ min
Classe de protection III.
Masse 0,4 kg
Année de fabrication	2020

Batterie Graphite Energy+
Paramètre	Valeur

Batterie 58G001 58G004
Tension de la batterie 18 V DC 18 V DC
Type de batterie Li-lon Li-lon
Capacité de la batterie 2000 mAh 4000 mAh
Plage de température ambiante 4	^ - 40^	4^ - 40^
Durée de chargement avec le chargeur 58G002 1 h 2 h
Poids 0,400 kg 0,650 kg
Année de fabrication 2020 2020

Chargeur Graphite Energy+
Paramètre	Valeur
Type de chargeur	58G002
Tension d'alimentation	230 V AC
Fréquence d'alimentation	50 Hz
Tension de charge	22 V DC
Courant max. de chargement	2300 mA
Plage de température ambiante	4°C – 40°C
Durée de chargement de la batterie 58G001	1 h
Durée de chargement de la batterie 58G004	2 h
Classe de protection	II
Poids	0,300 kg
Année de fabrication	2020

PROTECTION DE L'ENVIRONNEMENT

Les appareils électriques usagés ne doivent pas être jetés avec les ordures ménagères, mais apportés dans un point de collecte sélective pour le recyclage. Contactez les autorités locales ou votre revendeur pour des conseils en matière de recyclage. Le matériel électrique et électronique usagé contient des substances nocives pour l'environnement. Le matériel non recyclé constitue une menace potentielle pour l'environnement et la santé humaine.

Ne pas jeter les batteries avec les ordures ménagères, ne pas les jeter au feu ou dans l'eau. Les batteries endommagées ou usées doivent être correctement recyclées conformément à la directive en vigueur sur l'élimination des piles et batteries.

* Sujet à changement sans préavis.
