NÁVOD K OBSLUZE Energy+ 58G040 Graphite

• Toto nářadí mohou používat děti ve věku nejméně 8 let a osoby s omezenými fyzickými a mentálními schopnostmi a bez příslušných znalostí o nářadí, pokud jsou pod dohledem nebo byly proškoleny ohledně použití nářadí bezpečným způsobem tak, aby si související rizika uvědomovaly. Děti si nesmi hrát s nářadím. Děti bez dozoru by neměly provádět čištění a údržbu nářadí.
• Při práci s lepicí pistolí používejte vždy vhodné ochranné brýle, uzavřené brýle nebo chránič obličeje. Noste košili s dlouhými rukávy, dlouhé kalhoty a ochranné rukavice.
  • Nářadí žádným způsobem neupravujte.
• Nedotýkejte se zahřáté trysky lepicí pistole nebo roztaveného lepidla. Teplota trysky nebo lepidla během práce nářadí činí přibližně 210 °C a hrozí vážným popálením.
• Chraňte pistoli před přístupem dětí a třetích osob.
• Neponechávejte lepicí pistoli odloženou v zahřátém stavu.
• Pracoviště udržujte v čistotě. Mělo by být uspořádané a dobře osvětlené. Nepořádek na pracovišti zvyšuje nebezpečí pracovních úrazů. Při práci se zařízením nesmí být v blízkosti žádné hořlavé materiály.
• Nepoužívejte lepicí pistoli v mokrém nebo vlhkém prostředí. Lepicí pistole je určena výhradně k použití v suchých prostorách.
• Je-li pistole zahřátá, je zakázáno ji odkládat stranou v zahřátém stavu. Dávejte pozor, aby horká tryska pistole nebo jiné zahřáté části nepřicházely do styku s povrchem stolu nebo dílny.
• Po dokončení práce vypněte pistoli a nechejte ji vychladnout, teprve poté ji schovejte. Po vychlazení uchovávejte pistoli na suchém místě, které není vystaveno slunečnímu světlu.

• Vyhněte se nadměrnému nahřátí lepicí pistole, znečištění olejem, kontaktům s předměty s ostrými hranami apod.

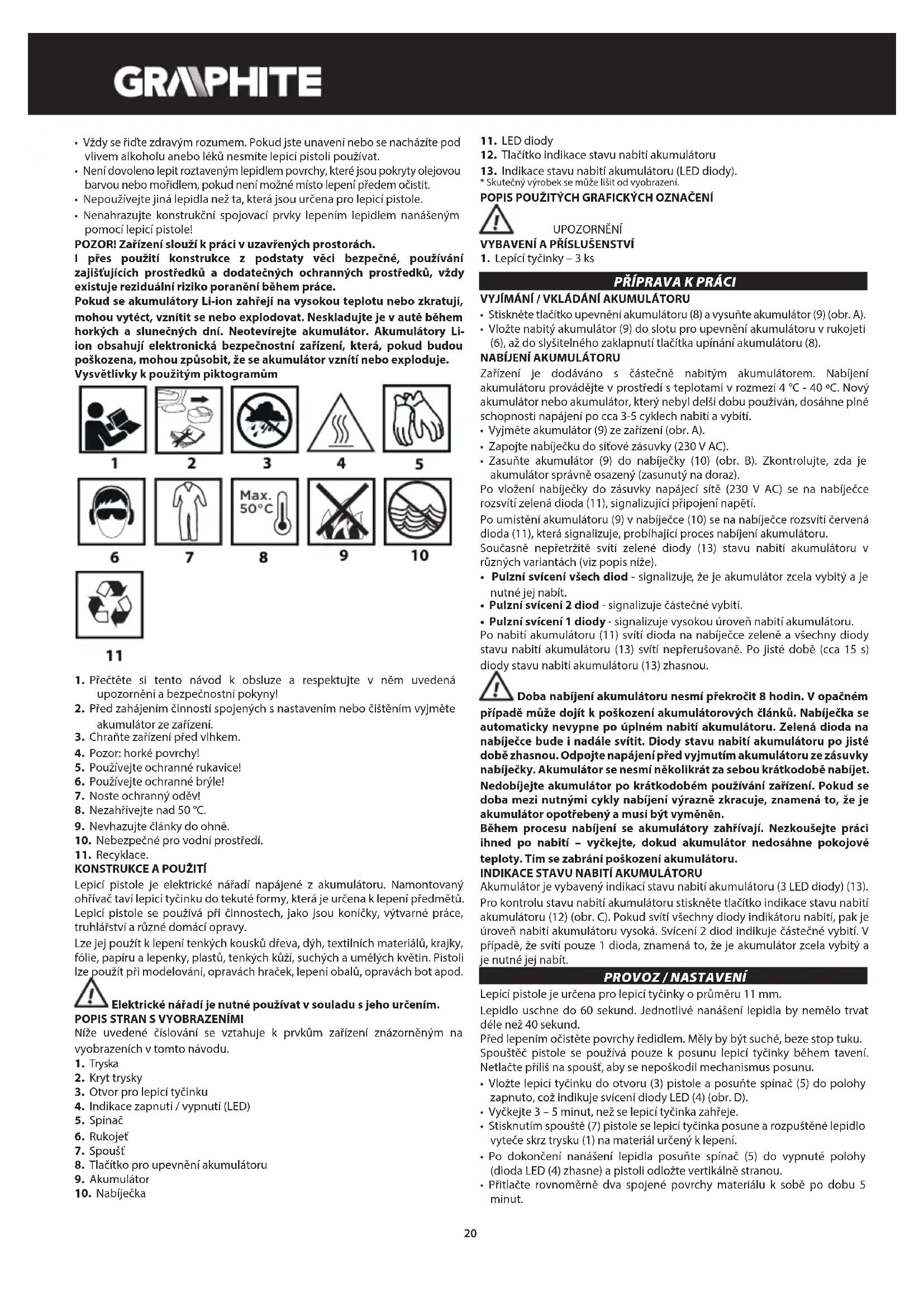

• Vždy se řídte zdravým rozumem. Pokud jste unavení nebo se nacházíte pod vlivem alkoholu anebo léků nesmíte lepicí pistoli používat.

• Není dovoleno lepit roztaveným lepidlem povrchy, které jsou pokryty olejovou barvou nebo mořidlem, pokud není možné místo lepení předem očistit.
• Nepoužívejte jiná lepidla než ta, která jsou určena pro lepicí pistole.
• Nenahrazujte konstrukční spojovací prvky lepením lepidlem nanášeným pomocí lepicí pistole!

POZOR! Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce z podstaty věci bezpečné, použivání zajištujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce.

Pokud se akumulátory Li-ion zahřejí na vysokou teplotu nebo zkratují, mohou vytéct, vznítit se nebo explodovat. Neskladujte je v autě během horkých a slunečných dní. Neotevírejte akumulátor. Akumulátory Li-ion obsahují elektronická bezpečnostní zařízení, která, pokud budou poškozena, mohou způsobit, že se akumulátor vznítí nebo exploduje.

Vysvětlivky k použitým piktogramům

1

2

3

4

5

6

7

8

9

10

11

1. Přečtěte si tento návod k obsluze a respektujte v něm uvedená upozornění a bezpečnostní pokyny!
2. Před zahájením činností spojených s nastavením nebo čištěním vyjměte akumulátor ze zařízení.
3. Chraňte zařízení před vlhkem.
4. Pozor: horké povrchy!
5. Používejte ochranné rukavice!
6. Používejte ochranné brýle!
7. Noste ochranný oděv!
8. Nezahřívejte nad 50 °C.
9. Nevhazujte články do ohně.
10. Nebezpečné pro vodní prostředí.
11. Recyklace.

KONSTRUKCE A POUŽITÍ

Lepicí pistole je elektrické nářadí napájené z akumulátoru. Namontovaný ohřívač taví lepicí tyčinku do tekuté formy, která je určena k lepení předmětů. Lepicí pistole se použivá při činnostech, jako jsou koničky, výtvarné práce, truhlářství a různé domácí opravy.

Lze jej použít k lepení tenkých kousků dřeva, dýh, textilních materiálů, krajky, fólie, papíru a lepenky, plastů, tenkých kůží, suchých a umělých květin. Pistoli lze použít při modelování, opravách hraček, lepení obalů, opravách bot apod.

Elektrické nářadí je nutné používat v souladu s jeho určením. STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Tryska
2. Kryt trysky
3. Otvor pro lepicí tyčinku
4. Indikace zapnutí / vypnutí (LED)
5. Spínač
6. Rukojet
7. Spoušt
8. Tlačitko pro upevnění akumulátoru
9. Akumulátor

10. Nabiječka

11. LED diody

12. Tlačítko indikace stavu nabití akumulátoru
13. Indikace stavu nabití akumulátoru (LED diody).
    * Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

UPOZORNĚNÍ

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Lepící tyčinky – 3 ks

PŘÍPRAVA K PRÁCI

VYJÍMÁNÍ / VKLÁDÁNÍ AKUMULÁTORU

• Stiskněte tlačítko upevnění akumulátoru (8) a vysuňte akumulátor (9) (obr. A).
• Vložte nabitý akumulátor (9) do slotu pro upevnění akumulátoru v rukojeti (6), až do slyšitelného zaklapnutí tlačítka upínání akumulátoru (8).

NABÍJENÍ AKUMULÁTORU

Zařízení je dodáváno s částečně nabitým akumulátorem. Nabíjení akumulátoru provádějte v prostředí s teplotami v rozmezí 4 °C - 40 °C. Nový akumulátor nebo akumulátor, který nebyl delší dobu používán, dosáhne plné schopnosti napájení po cca 3-5 cyklech nabiti a vybití.

• Vyjměte akumulátor (9) ze zařízení (obr. A).
• Zapojte nabíječku do síťové zásuvky (230 V AC).
• Zasuňte akumulátor (9) do nabíječky (10) (obr. B). Zkontrolujte, zda je akumulátor správně osazený (zasunutý na doraz).

Po vložení nabíječky do zásuvky napájecí sítě (230 V AC) se na nabíječce rozsvítí zelená dioda (11), signalizující připojení napětí.

Po umístění akumulátoru (9) v nabíječce (10) se na nabíječce rozsvítí červená dioda (11), která signalizuje, probíhající proces nabíjení akumulátoru.

Současně nepřetržitě svítí zelené diody (13) stavu nabití akumulátoru v různých variantách (viz popis níže).

• Pulzní svícení všech diod - signalizuje, že je akumulátor zcela vybitý a je nutné jej nabít.
• Pulzní svícení 2 diod - signalizuje částečné vybití.
• Pulzní svícení 1 diody - signalizuje vysokou úroveň nabití akumulátoru.
  Po nabití akumulátoru (11) svítí dioda na nabíječce zeleně a všechny diody stavu nabití akumulátoru (13) svítí nepřerušovaně. Po jisté době (cca 15 s) diody stavu nabití akumulátoru (13) zhasnou.

Doba nabíjení akumulátoru nesmí překročit 8 hodin. V opačném případě může dojít k poškození akumulátorových článků. Nabiječka se automaticky nevypne po úplném nabití akumulátoru. Zelená dioda na nabiječe bude i nadále svítít. Diody stavu nabití akumulátoru po jisté době zhasnou. Odpojte napájení před vyjmutím akumulátoru ze zásuvky nabiječky. Akumulátor se nesmí několikrát za sebou krátkodobě nabíjet. Nedobjejte akumulátor po krátkodobém používání zařízení. Pokud se doba mezi nutnými cykly nabijení výrazně zkracuje, znamená to, že je akumulátor opotřebený a musí být vyměněn.

Během procesu nabijení se akumulátory zahrívají. Nezkoušejte práci ihned po nabití – vyčkejte, dokud akumulátor nedosáhne pokojové teploty. Tím se zabráni poškození akumulátoru.

INDIKACE STAVU NABITÍ AKUMULÁTORU

Akumulátor je vybavený indikací stavu nabití akumulátoru (3 LED diody) (13). Pro kontrolu stavu nabití akumulátoru stiskněte tlačitko indikace stavu nabití akumulátoru (12) (obr. C). Pokud svítí všechny diody indikátoru nabití, pak je úroveň nabití akumulátoru vysoká. Svícení 2 diod indikuje částečné vybití. V případě, že svítí pouze 1 dioda, znamená to, že je akumulátor zcela vybitý a je nutné jej nabít.

PROVOZ / NASTAVENÍ

Lepící pistole je určena pro lepicí tyčinky o průměru 11 mm.

Lepidlo uschne do 60 sekund. Jednotlivé nanášení lepidla by nemělo trvat déle než 40 sekund.

Před lepením očistěte povrchy ředidlem. Měly by být suché, beze stop tuku. Spouštěč pistole se používá pouze k posunu lepicí tyčinky během tavení. Netlačte příliš na spoušť, aby se nepoškodil mechanismus posunu.

• Vložte lepicí tyčinku do otvoru (3) pistole a posuňte spínač (5) do polohy zapnuto, což indikuje svícení diody LED (4) (obr. D).
• Vyčkejte 3 – 5 minut, než se lepicí tyčinka zahřeje.
• Stisknutím spouště (7) pistole se lepicí tyčinka posune a rozpuštěné lepidlo vyteče skrz trysku (1) na materiál určený k lepení.
• Po dokončení nanášení lepidla posuňte spínač (5) do vypnuté polohy (dioda LED (4) zhasne) a pistoli odložte vertikálně stranou.
• Přitlačte rovnoměrně dva spojené povrchy materiálu k sobě po dobu 5 minut.

Nepokoušejte se odstranit nepoužité lepidlo z pistole ihned po ukončení práce. Nevyužitá část lepidla, která zůstane v pistoli, se zahřeje s dalším lepením.

Je-li pistole zahřátá, je zakázáno ji odkládat stranou.

Vždy položte pistoli vertikálně, což zaručuje, že horká tryska pistole nebo jiné zahřáté prvky nepřijdou do styku s povrchem stolu nebo dílny. Po dokončení práce vypněte pistoli a nechejte ji vychladnout, teprve poté schovejte.

PÉČE A ÚDRŽBA

Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutné vyjmout akumulátor ze zařízení.

ÚDRŽBA A SKLADOVÁNÍ

• Doporučuje se čistit zařízení ihned po každém použití.
• K čištění nepoužívejte vodu ani jiné kapaliny.
• Elektrické nářadí čistěte suchým hadříkem.
• Nepoužívejte žádné čisticí prostředky ani rozpouštědla, jelikož může dojít k poškození plastových součástí.
• Skladujte elektrické zařízení vždy mimo dosah dětí.
• Po vychlazení skladujte pistoli na suchém místě, které není vystaveno slunečnímu světlu.
• Zařízení by se mělo skladovat s vyjmutou baterií.
  Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce.

TECHNICKÉ PARAMETRY
JMENOVITÉ ÚDAJE

AKUMULÁTOROVÁ LEPICÍ PISTOLE 58G040
Parametr Hodnota
Napětí akumulátoru 18 V DC
Průměr lepicí tyčinky 11 mm
Teplota topného tělesa 160 °C÷210 °C
Doba nahřívání 3 min.
Výkon 8 g/min
Třída ochrany III.
Hmotnost 0,4 kg
Rok výroby 2020

Akumulátor systému Graphite Energy+
Parametr Hodnota
Akumulátor 58G001 58G004
Napětí akumulátoru 18 V DC 18 V DC
Typ akumulátoru Li-Ion Li-Ion
Kapacita akumulátoru	2000 mAh	4000 mAh
Rozsah okolní teploty	4 °C – 40 °C	4 °C – 40 °C
Nabíjecí čas nabíječkou 58G002	1 h	2 h
Hmotnost	0,400 kg 0,6	50 kg
Rok výroby	2020	2020

Nabíječka systému Graphite Energy+

Parametr Hodnota
Typ nabíječky	58G002
Napájecí napětí	230 V AC
Napájecí kmitočet	50 Hz
Nabíjecí napětí	22 V DC
Max. nabíjecí proud	2300 mA
Rozsah okolní teploty	4 °C – 40°C
Doba nabíjení akumulátoru 58G001	1 h
Doba nabíjení akumulátoru 58G004	2 h
Třída ochrany	II
Hmotnost	0,300 kg
Rok výroby	2020

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem, nýbrž je odevzdejte k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představují potenciální nebezpečí pro životní prostředí a zdraví osob.

Akumulátory / baterie nevyhazujte do domovního odpadu, je zakázáno vyhazovat je do ohně nebo vody. Poškozené nebo opotřebované akumulátory řádné recyklujte v souladu s platnou směrnici týkající se akumulátorů a baterií.

* Právo na provádění změn je vyhrazeno.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością“ Spółka komandytowa se sídlem ve Varšavě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex”) informuje, że veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotografí, schémat, výkresů a také jeho uspořádání, naleží vyhradně firmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631 s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modifikování celého návodu jakož i jeho jednotlivých částí pro komerční účely bez písemného souhlasu firmy Grupa Topex je přísně zakázáno a může mít za následek občanskopravní a trestní stihání.
