MODE D'EMPLOI ACLEIS NGVM V 24 KW, ACLEIS NGLM CF 24 KW, ACLEIS NGLM24-5HN CF 24 KW, ACLEIS NGVM V 24 KW ELM LEBLANC

Cé Modèles et brevets déposés · Réf 6 720 800 438-1 (2011/09) FR

Chaudière murale gaz à condensation à micro-accumulation

Etanche a ventouse

Table des matieres

1 Explication des symboles et mesures de sécurité 4

1.1 Explication des symboles 4
1.2 Mesures de sécurité 6

2Vue d'ensemble des éléments de commande 8

3Mise en service 10

4 Utilisation 14

4.1 Allumer/eteindre l'appareil 15
4.2 Mise en marche du chauffage 16
4.3 Régulation du chauffage (en option) 18
4.4 Régler la température d'eau chaude sanitaire . 20
4.5 Mode eté (pas de chauffage, eau chaude sanitaire uniquement) 22
4.6 Protection contre le gel 23
4.7 Verrouillage des touches 24
4.8 Anomalies 24
4.9 Messages indiqués sur l'afficheur 26

5 Consignes pour economiser l'énergie 27

6 Généralités 29

7 Résumé du mode d'emploi 30

1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements

!	Dans le texte, les averissements sont indiqués et encadrés par un triangle de signalisation sur fond grisé.

Pour les risques liés au courant électrique, le point d'exclamation dans le triangle de signalisation est remplaced par un symbole d'éclair.

Les mots de signalement au début d'un averissement caractérisent le type et l'importance des conséquences éventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

AVIS signale le risque de degats matériels.
- AVERTISSEMENT signale le risque d'accidents corporels graves.

Informations importantes

i	Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.

Autres symboles
Tab. 1

Symbole	Signification
►	Etape à suivre
→	Renvoi à autres passages dans le document ou dans d'autres documents
•	Énumération/Enregistrement dans la liste
-	Énumération/Enregistrement dans la liste (2e niveau)

1.2 Mesures de sécurité

Si I'on percooit une odeur de gaz :

Fermer le robinet de gaz ( page 10).
Ouvrir les fenêtres.
- Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles.
Eteindre toute flamme a proximite.
- Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installateur ou un service après-vente agrée e.l.m. leblanc.

Si I'on percoit une odeur de gaz brûlés

• Mettre l'appareil hors service ( page 16).
  Ouvr les fenêtres et les portes.
  Informer immédiatement un installerateur ou un service après-venture agrée e.l.m. leblanc.

L'installation ainsi que les modifications éventuellesment apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-venture agrée e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
- Les gains, conduits et disposits d'évacuation des fumées ne doivent pas été modifiés.

En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil): Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.

Maintenance

Recommendation pour nos clients : Nous recommendons vivement de conclure un contrat d'entretien avec un installerur ou service après-vente agreé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!

Matières explosives et facilement inflammbables

Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximate immediate de l'appareil.

Air de combustion/air ambient

L'air de combustion/air ambient doit être exempt de substances agressives ( comme par exemple les hydrocarbures halogènes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

2 Vue d'ensemble des éléments de commande

Fig. 1

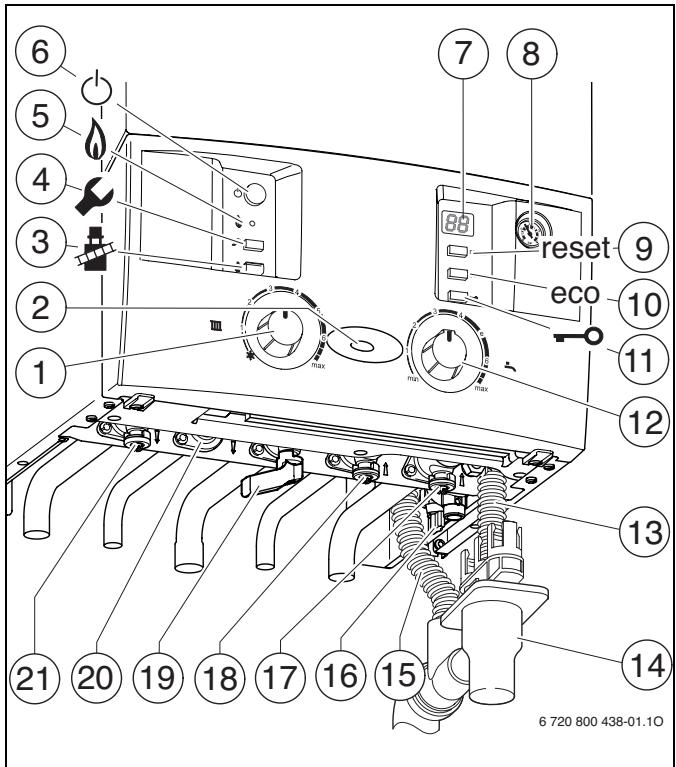

1 Sélecteur de température de départ chauffage
2 Témoin de fonctionnement
3 Touche ramonage pour le professionnel (voir notice d'installation)
4 Touche de service pour le professionnel (voir notice d'installation)
5 Voyant de contrôle du fonctionnement du brûleur
6 Interrupteur principal
7 Afficheur
8 Manometre
9 Touche Reset
10 Touche eco
11 Verrouillage des touches
12 Selecteur de température eau chaude sanitaire
13 Tuyau de vidange de la soupape de sécurité chauffage
14 Siphon à entonnoir (accessoire)
15 Tuyau d'évacuation des condensats
16 Robinet de remplissage
17 Robinet de retourCHAFFAGE
18 Robinet entree au froide sanitaire
19 Robinet de gaz (fermé)
20 Raccord eau chaude sanitaire
21 Robinet de départ chauffage

Les touches (3) et (4) sont réservées exclusivement à l'utilisation d'un installateur ou d'un service après-venture agrée e.l.m. leblanc.

3 Mise en service

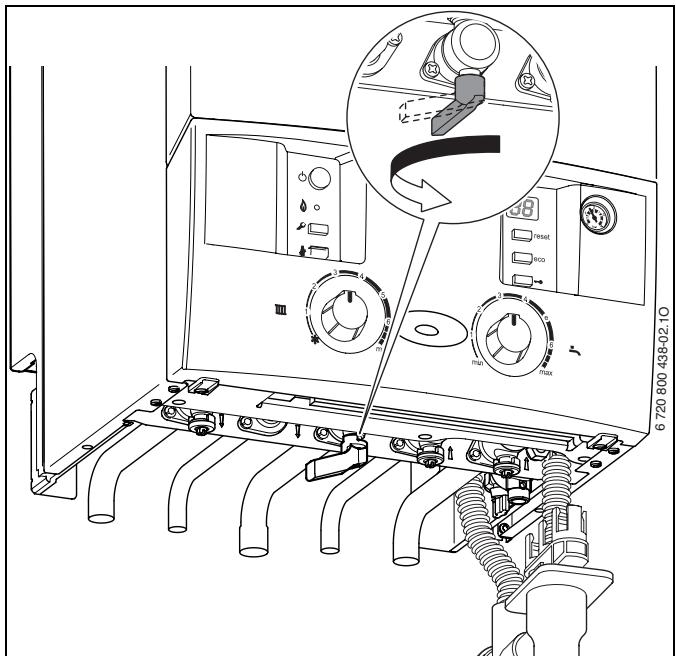

Ouvrir le robinet de gaz

Tournier la manette dans le sens inverse des aiguilles d'une montre.

Si la manette est dans le sens d'écoulement, le robinet est ouvert.

Fig. 2

Ouvrir les robinets

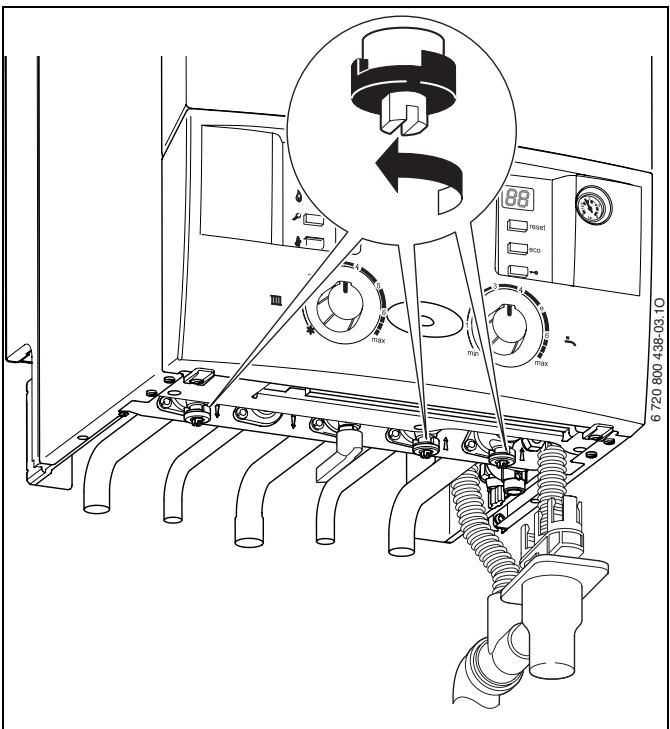

Tournier la vis carrée avec une clé jusqu'à ce que l'encôche soit positionnée dans le sens de l'écoulement.

Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

Fig. 3

Contrôler la pression de l'eau du circuit de chauffage

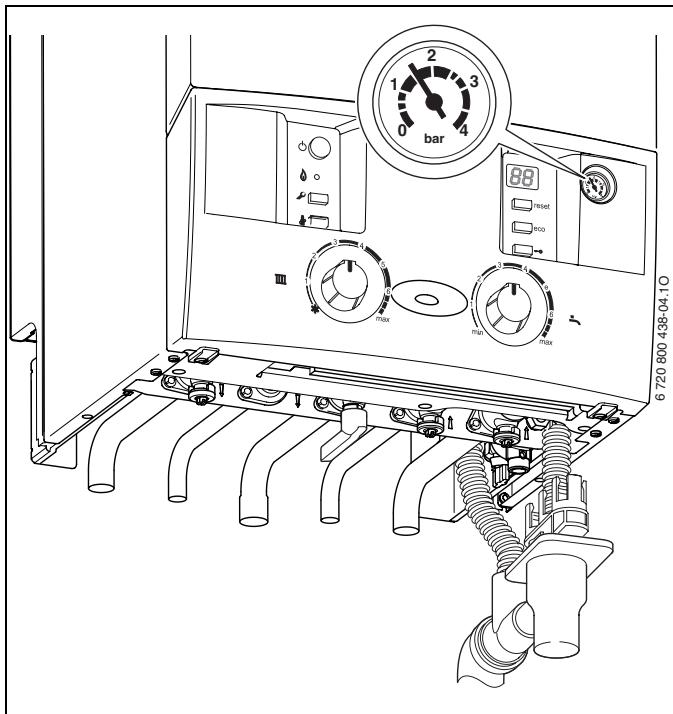

La pression de service en fonctionnement normal doit être comprise entre 1 et 2 bars.

Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre installerateur.

Fig. 4

Rajouter de l'eau de chauffage

AVS: L'appareil peut être endommagé.

Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.

La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).

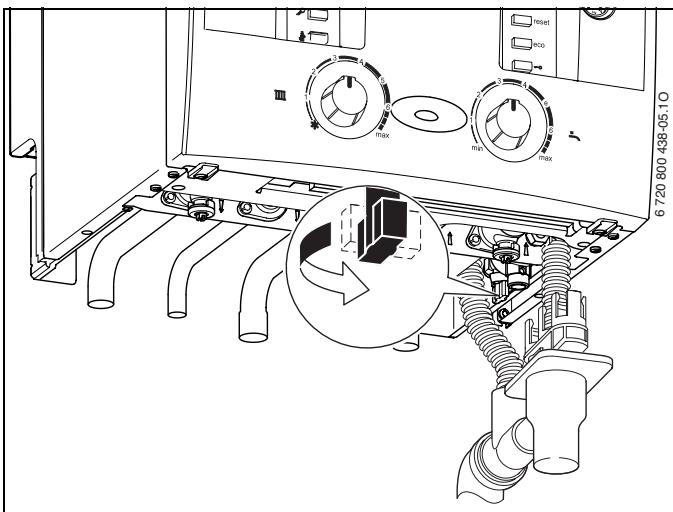

Ouvrir le robinet de replissage en dessous de l'appareil ( fig. 5) et replir l'installation de chauffage.

Fig. 5 Robinet de replissage

Refermer le robinet de replissage.

4 Utilisation

Cette notice d'utilisation ne concerne que la chaudière.

Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.

Les possibilités suivantes de régulation de chauffage peuvent être utilisées :

• Régulation à sonde extérieure montée en dehors de l'appareil.
• Thermostat d'ambiance
• ainsi que des régulations ou thermostats combinés avec une commande à distance.

Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.

4.1 Allumer/éteindre l'appareil

Allumer

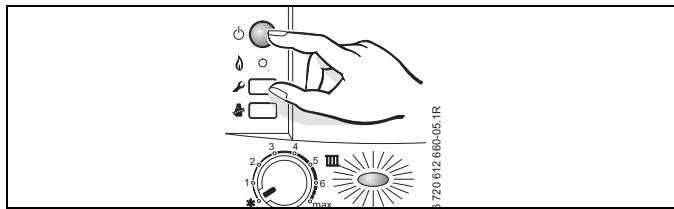

• Appuyer sur l'interrupteur principal pourmettre l'appareil sous tension.

Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.

Fig. 6

L'appareil s'initialise et effectue pendant environ 5 secondes une vérification des différentes fonctions. Lorsque le test progressive, l'afficheur indique pendant environ 2 secondes , les touches et s'allument en orange, la touche reset en rouge et les touches eco et en vert. Le test terminé, l'afficheur indique la température de départ de l'eau de chauffage.

Si l'afficheur indique - en alternance avec la température de départchauffage, le programme de remplissage du siphon est en fonctionnement.

Le programme de remplissage du siphon garantit le bon remplissage du siphon de condensats après l'installation de l'appareil et après des périodes d'arrêt prolongées. L'appareil est maintainu en conséquence à une faible puissance calorifique pendant 15 minutes.

Arrêt

• Appuyer sur l'interrupteur principal pourmettre l'appareil hors tension. Le témoin de fonctionnement s'éteint.
  Si l'appareil doit être mis hors service pour une longue période : prévoir une protection antigel (→ chapitre 4.6).

4.2 Mise en marche du chauffage

La température de départ de l'eau de chauffage peut être régée entre environ 20^ et 90^ .

Pour les planchers chauffants, faire attention aux températures maximes de départ admissibles.

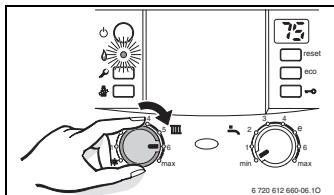

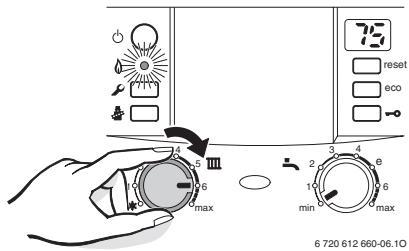

Tournier le sélecteur de température [Ⅲ], afin d'adapter la température de l'eau de chauffage à l'installation :

• Planchers chauffants: par ex. position « 1 » (env. 20^ )
• Chauffage basse température: position « 3 » (env. 42^ )
• Circuit de chauffage traditionnel: position « 6 » (env. 75^ )
• Chauffage par convecteurs: position « max » (env. 90 °C)

Fig. 7

Lorsque le brûleur est en marche, le témoin est allumé.

Tab. 2

Position du sélecteur III	Température de départ chauffage
1	env. 20 °C
2	env. 31 °C
3	env. 42 °C
4	env. 53 °C
5	env. 64 °C
6	env. 75 °C
max	env. 90 °C

4.3 Régulation du chauffage (en option)

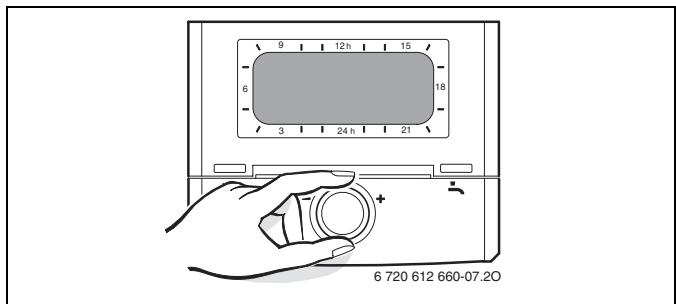

Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisée. Vous y trouvez :

comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure,
comment régler la températe ambiente,
comment chauffer de manière économique et réduire la consommation d'énergie.

Fig. 8

4.4 Régler la température d'eau chaude sanitaire

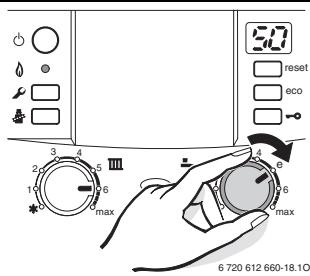

Tournier le sélecteur , afin de régler la température de l'eau chaude sanitaire.

La température régée n'est pas indiquée sur l'afficheur.

Fig. 9

Tab. 3

Position du sélecteur	Température d'eau chaude sanitaire
min	env. 15 °C (protection contre le gel)
e	env. 50 °C
max	env. 60 °C

Touche eco

En appuyant sur la touche eco, on peut désirtre mode comforts et mode economique.

Mode comport, la touche eco est eteinte (réglage d'origine)

Pourmettre enmode comfort,

appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.

En mode comforts, l'eau chaude est maintainu en permanence à la température régée, ce qui permet de garantir un comfort optimal en eau chaude sanitaire.

Mode économique, la touche eco est allumée

Pourmettre enmodeeconomique,

appuyer sur la touche eco jusqu'à ce qu'elle s'allume.

En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.

• Avec message de demande : en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est rechauffée à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.

• Sans message de demande : le rechauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée; le temps nécessaire pour obtenir l'eau chaude est plus long.

La déclaration « message de demande » permet une économie de gaz et d'eau maximale.

4.5 Mode été (pas de chauffage, eau chaude sanitaire uniquement)

Noter la position du sélecteur de température de départ chaufpage III.

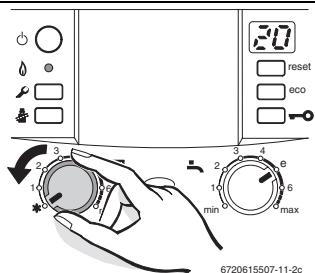

Tournier le sélecteur de température de départ chauffage entièrement vers la gauche (position). Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulation, thermostat et horloge de programmation n'est pas coupée.

Fig. 10

AVIS: Risque de gel de l'installation de chauffage.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

4.6 Protection contre le gel

Pour le circuit de chauffage :

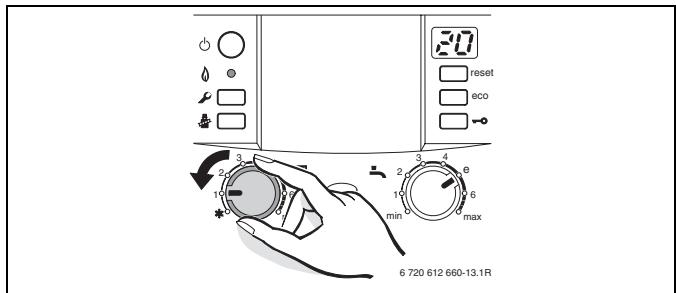

Laisser l'appareil sous tension, ne pas couper le gaz etmettre le selecteur au moins en position 1.

Fig. 11

Mélanger du produit antigel à l'eau de chauffage lorsqu' l'appareil est hors service (voir notice d'installation) et vidan- ger le circuit d'eau chaude sanitaire.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

4.7 Verrouillage des touches

Le verrouillage des touches agit sur les selecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal, la touche de ramonage et la touche reset.

Enclencher le verrouillage des touches :

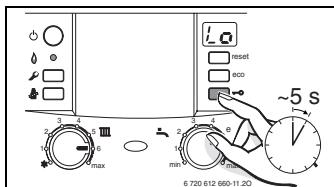

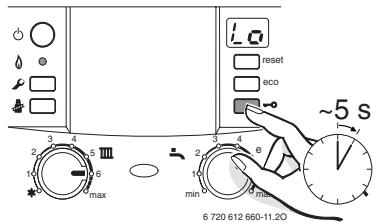

• Appuyer sur la touche → jusqu'à ce que l'afficheur indique en alternance avec la température de départ chauffage.

Fig. 12

Déactivé le verrouillage des touches :

• Appuyer sur la touche jusqu'à ce que l'afficheur indique la température de départ chauffage.

4.8 Anomalies

Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.

Si un defaulted survient pendant le fonctionnement de l'installation, un signal d'avertissement retentit et le témoin de fonctionnement clignote.

Ce signal d'ajretissement est coupé en appuyant sur n'importe qu'elle touche.

L'afficheur indique un code d'erreur et la touche reset peut cli-gnoter.

Si la touche reset clignote :

• Appuyer sur la touche reset et maintainir jusqu'à ce que l'afficheur indique.

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

Si la touche reset ne clignote pas :

Eteindre l'appareil et le rallumer ( page 16).

L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.

S'il n'est pas possible de remedier à la perturbation :

Contacter un installer ou un service après-venture agrée e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 29).

Vous trouvrez un aperçu des messages pouvant apparaitre sur l'afficheur en page 26.

4.9 Messages indiqués sur l'afficheur

Tab. 4

Afficheur	Description
in	Maintenance de l'appareil nécessaire
o	Verrouillage des touches actif
H	Programme de replissage du siphon actif
O	Fonction de purge du circuit chauffage active
S	Augmentation de la température du départ chauffage trop rapide (surveillance des gradients). Le mode chauffage est interrompu pendant deux minutes.
d	Fonction de séchage active (séchage à sec). Si le séchage du plancher chauffant est activé sur la régulation à sonde extérieure, consulter la notice d'utilisation de cette-ci.
C	Confirmation du démarrage d'un cycle de désin-fection thermique.

5 Consignes pour economiser l'énergie

Economiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est régée suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiente. Cette modulation de puissance assure un lissage des variations de température et permet une répartition homogène de la température dans les pieces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.

Entretien

Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-venture agrée e.l.m. leblanc et de faire effectuer un entretien de la chaudière tous les ans.

Régulation du chauffage

Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.

Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

Robinets thermostatiques

Ouvrir complètement les robinets thermostatiques de sorte que la température ambiente souhaïée puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambiente (sur le thermostat), que si la température souhaïée n'est pas atteinte au bout d'un certain temps.

Chauffage par le sol

Ne pas dépasser la valeur de la température de départ recomman-dée par le fabricant.

Aerer les pieces

Pour aérer les pièces, ne pas laisser les fenêtres entrouvertes. La pièce perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brievement mais intensément (fenêtres grandes ouvertes).

Fermer les robinets thermostatiques durant l'ération.

Eau chaude sanitaire

Choisir la température de l'eau chaude sanitaire aussi BASSE que possible. Un réglage sur une température BASSE permet une économie d'énergie importante. En plus, les températures élevées de l'eau chaude entraînant un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un débit d'eau réduit).

Le mode eco avec message de demande permet une économie maximale de gaz et eau.

6 Généralités

Nettoyage de l'habillage

Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

\section*{Caracteristiques techniques de l'appareil}

Si vous avez besoin du service après-vente, il est préférable de donner des renseignements précis sur votre apparéil. Vous les trouvèrez sur la plaque signalétique ou sur l'autocollant indiquant le type de l' apparéil sur le tableau Heatronic.

Type d'appareil (par ex. acleis CONDENS GVMC24-4H)

Date de fabrication (FD...)

Date de mise en service :

Nom de l'installateur :

7 Résumé du mode d'emploi

Allumer
Mise en marche du chauffage

Régulation du chauffage

Positionner le thermostat d'ambiance sur la températechoisis, ou régler la régulation asonde extérieure sur la courbe dechauffage correspondante et selectionner le mode de fonctionnement.

Verrouillage des touches

Température d'eau chaude sanitaire

Mode comfort : touche eco eteinte. Mode economique : touche eco allumée.

Protection contre le gel

Notes

www.elmleblanc.fr

Informations Consommateurs

Notre nouvelle chaudière est arrivagnée des documents suivants :

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie à returner, dûment remplie par vos soins, à e.l.m. leblanc.

2 Voiture apparéil vous donnera encore plus de satisfaction et conservevera son meilleur rendissement si vous le faites entretenir régulièrement. Aussi, nous vous recommendons vivement de souscrite un abonnement d'entretien.
Pour connaître les adresses de notre réseau après-vente, contactez-nous au numero ci-dessus.

Nous vous indiquerons les coordonnées des services après-vente agrées les plus proches de votre domicile.
