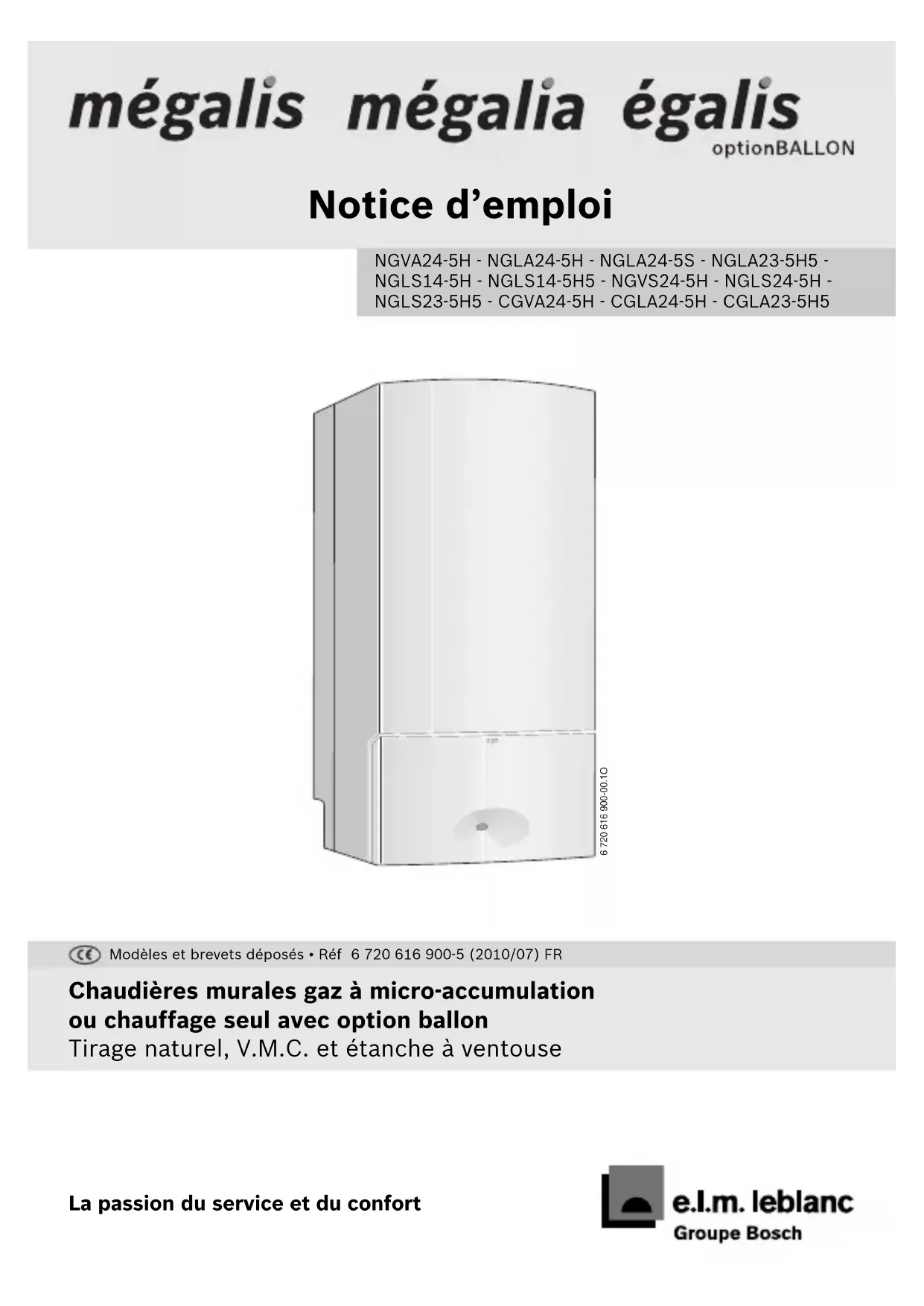

MODE D'EMPLOI CGLA235H5 ELM LEBLANC
mégalis mégalia égalis optionBALLON

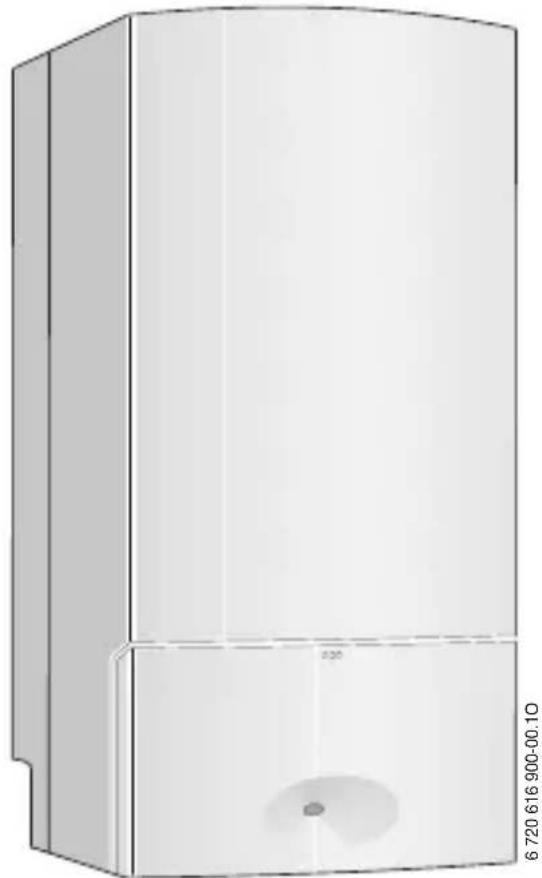

Notice d'emploi
NGVA24-5H - NGLA24-5H - NGLA24-5S - NGLA23-5H5 - NGLS14-5H - NGLS14-5H5 - NGVS24-5H - NGLS24-5H - NGLS23-5H5 - CGVA24-5H - CGLA24-5H - CGLA23-5H5
Modèles et brevets déposés·Réf 6720616900-5 (2010/07) FR
Chaudières murales gaz à micro-accumulation ou chauffage seul avec optionallon
Tirage naturel, V.M.C. et étanche à ventouse
Table des matières
1 Explication des symboles et mesures de sécurité 4
1.1 Explication des symboles 4
1.2 Mesures de sécurité 6
2 Ouverture de la porte (appareils NGVA/NGVS/NGLA/NGLS) 9
3Vue d'ensemble des éléments de commande. 10
4Mise en service 12
5Utilisation. 16
5.1 Allumer/eteindre l'appareil 17
5.2 Mise en marche du chauffage 18
5.3 Régulation du chauffage (en option) 20
5.4 Appareils NGVA/NGLA/CGVA/CGLA: Régler la température d'eau chaude sanitaire 22
5.5 Appareils NGVS/NGLS option balloon : Régler la température d'eau chaude sanitaire 24
5.6 Mode ete (pas de chauffage, eau chaude sanitaire uniquely) 27
5.7 Protection contre le gel 28

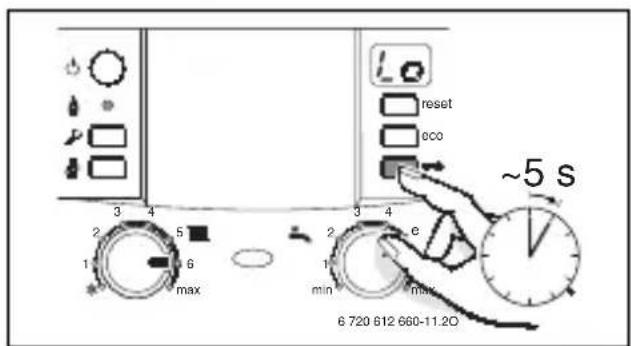

5.8 Verrouillage des touches 30
5.9 Anomalies 31
5.9.1 Contrôles anti-debordement (appareils NGLA/NGLS/CGLA...) 32

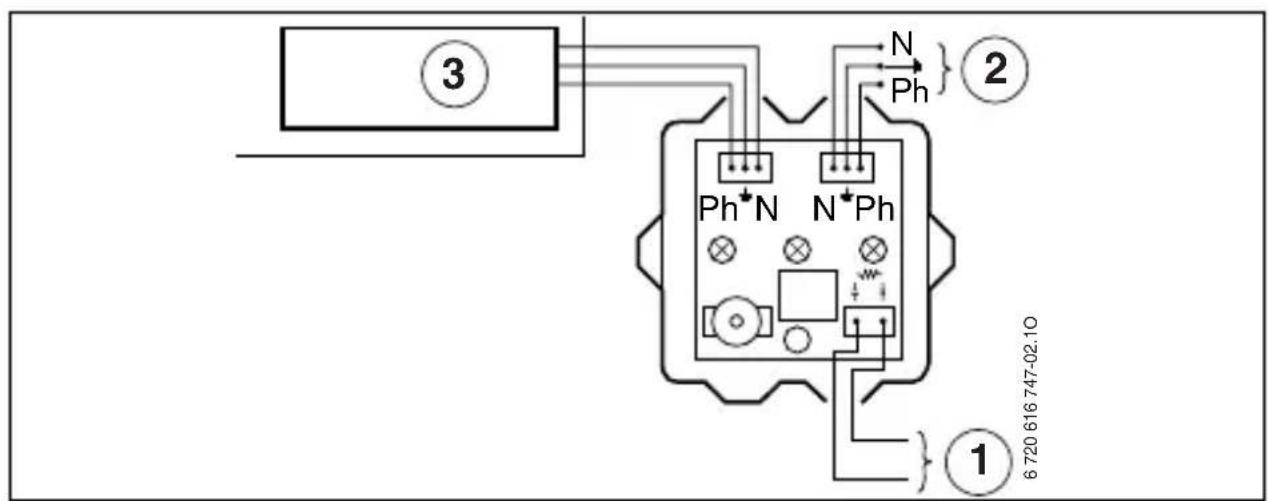

5.9.2 Sécurité collective des appareils V.M.C. 33
5.10 Désinfection thermique (appareils NGVS/NGLS/CGVS/CGLS avec optionallon) 34
5.11 Messages indiqués sur l'afficheur 36
6 Consignes pour economiser l'énergie 37
7 Généralités 40
8 Résumé du mode d'emploi 42
1 Explication des symboles et mesures de sécurité
1.1 Explication des symboles
Avertissements
Les mots de signalement au début d'un averissement caractérisent le type et l'importance des conséquences eventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.
- AVIS signale le risque de dégats matériels.
- AVENTISSEMENT signale le risque d'accidents corporels graves.
Les informations importantes ne concernant pas des situations à risques pour l'homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inférieure et supérieure du texte.
Autres symboles
Symbole Signification
Etape à suivre
Renvoi à d'autres passages dans le document ou dans d'autres documents
- Enumération/Enregistrement dans la liste
-Énumération/Enregistrement dans la liste (2e niveau)
Tab. 1
1.2 Mesures de sécurité
Si I'on perçoit une odeur de gaz :
Fermer le robinet de gaz ( page 10).
Ouvrir les fenêtres.
- Ne pas actionner les commutateurs électriques ou tout autre objet provoquant des étincelles.
Eteindre toute flamme à proximé.
- Téléphoner immédiatement, de l'extérieur à la Compagnie de gaz et à un installateur ou un service après-vente agrée e.l.m. leblanc.
Si I'on perçoit une odeur de gaz brûlés
- Mettre l'appareil hors service ( page 18).
Ouvrir les fenêtres et les portes.
Informer immédiatement un installerateur ou un service après vente agrée e.l.m. leblanc.
L'installation ainsi que les modifications eventuellement apportées à l'appareil doivent être exclusivement confiées à un installateur ou un service après-venture/agréé e.l.m. leblanc.
Toute intervention sur un organe scelle est interdite.
Les gains, conduits et dispositifs d'évacuation des fumées ne doivent pas être modifiés.
En cas d'installation de type B (air de combustion pris dans le local où se trouve l'appareil): Ne pas fermer ni réduire les orifices d'aération des portes, fenêtres ou murs. Si les fenêtres sont étanches à l'air, garantir d'une autre manière l'arrivée d'air de combustion.
Désinfection thermique (appareils NGVS/NGLS avec option ballon)
Risque de brûlure!
Surveiller impératifement le fonctionnement à des températures supérieures à 60^ .
N'effectuer la désinfection thermique qu'en dehors des périodes normales d'utilisation ( page 34).
Maintenance
Recommendation pour nos clients : Nous recommendons vivement de conclude un contrat d'entretien avec un installateur ou service après-vente agreé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un service annuel de maintenance.
Conformément à la reglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
N'utiliser que des pieces de rechange d'origine!
Appareils V.M.C.: L'entretien de la V.M.C. est obligatoire:
-Entretien annuel des bouches d'extraction.
- Entretien quinquennial (5 ans) de l'ensemble de l'installation.
-Entretien du dispositif de sécurité.
Matières explosives et facilement inflammbables
Ne pas stocker ou utiliser des matières inflammbables (papier, peintures, diluants, etc.) à proximé immediate de l'appareil.
Air de combustion/air ambient
L'air de combustion/air ambient doit etre exempt de substances agressives ( comme par exemple les hydrocarbures halogenes qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter toute corrosion.

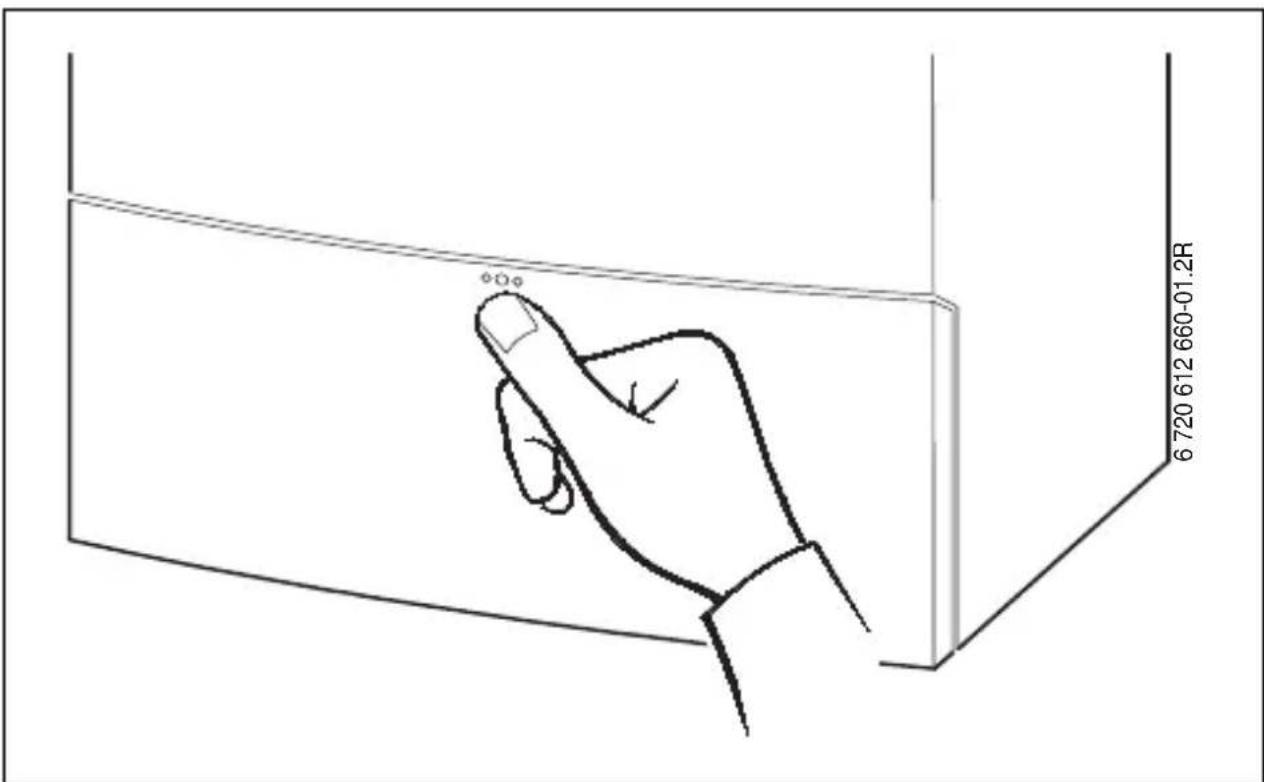

2 Ouverture de la porte (appareils NGVA/NGVS/NGLA/NGLS)
Fig. 1
3 Vue d'ensemble des éléments de commande
Fig. 2
1 Selecteur de température de départ chauffage
2 Témoin de fonctionnement
3 Touche ramonage pour le professionnel (voir notice d'installation)
4 Touche de service pour le professionnel (voir notice d'installation)
5 Voyant de contrôle du fonctionnement du brûleur
6 Interrupteur principal
7 Logement pour une régulation à sonde extérieure (accessoire) (appareils NGVA/NGVS/NGLA/NGLS)
8 Afficheur
9 Manomètre
10 Touche Reset
11 Touche eco
12 Verrouillage des touches
13 Sélecteur de température eau chaude sanitaire
14 Robinet de retour chauffage
15 Robinet de replissage (appareils NGVA/NGLA/CGVA/CGLA)
16 Siphon à entonnoir (accessoire)
17 Robinet entrée eau froide sanitaire (appareils NGVA/NGLA/ CGVA/CGLA) Retour rechauffage accumulateur (appareils NGVS/NGLS avec optionallon)
18 Robinet de gaz (fermé)
19 Raccord eau chaude sanitaire (appareils NGVA/NGLA/ CGVA/CGLA) Départ réchauffage accumulateur (appareils NGVS/NGLS avec optionallon)
20 Robinet de départ chauffage
Les touches (3) et (4) sont réservées exclusivement à l'usage d'un installateur ou d'un service après-venture agrée e.l.m. leblanc.
4 Mise en service

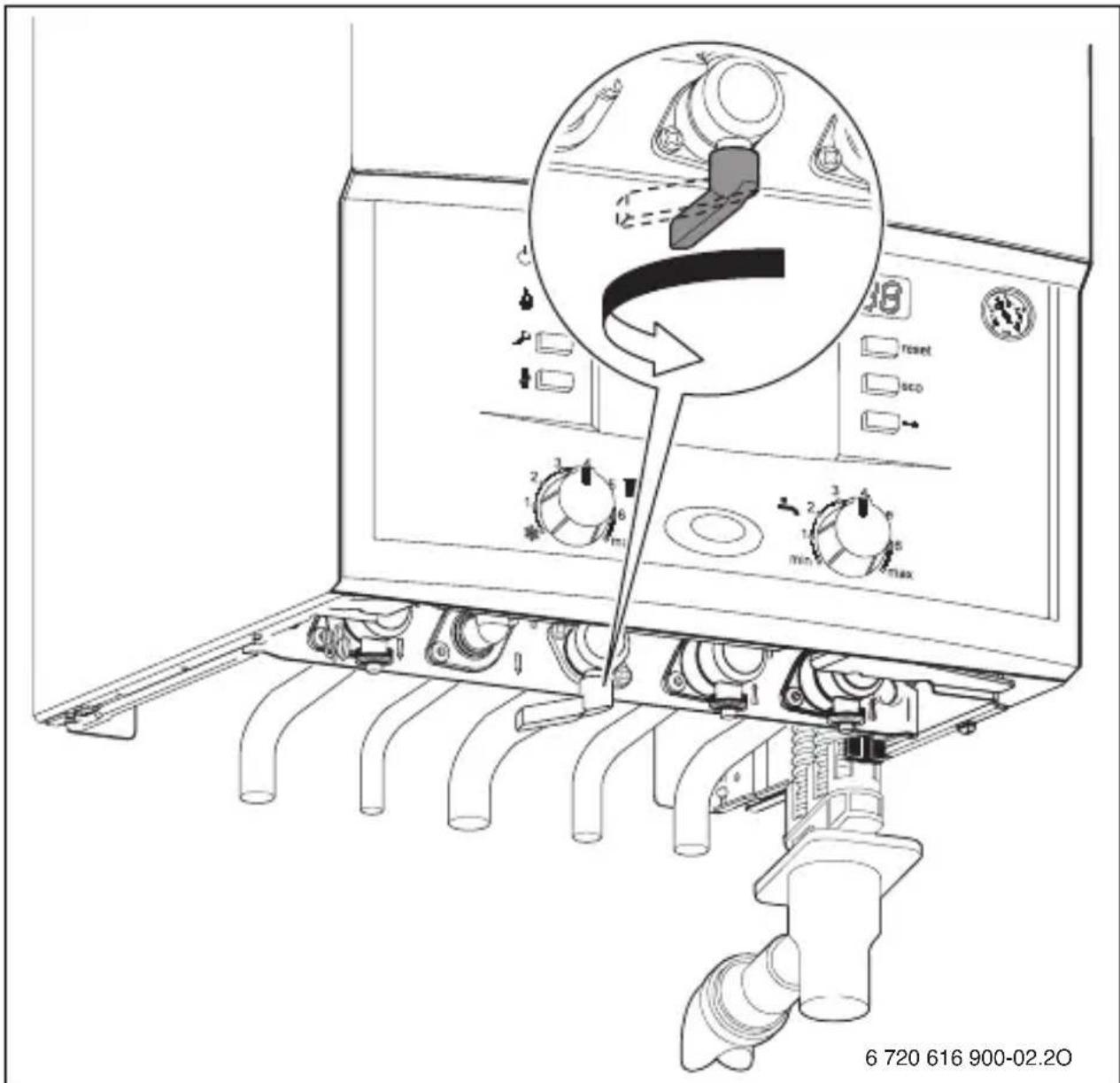

Ouvrir le robinet de gaz
Tournier la manette dans le sens inverse des aiguilles d'une montre.
Si la manette est dans le sens d'écoulement, le robinet est ouvert.
Fig. 3

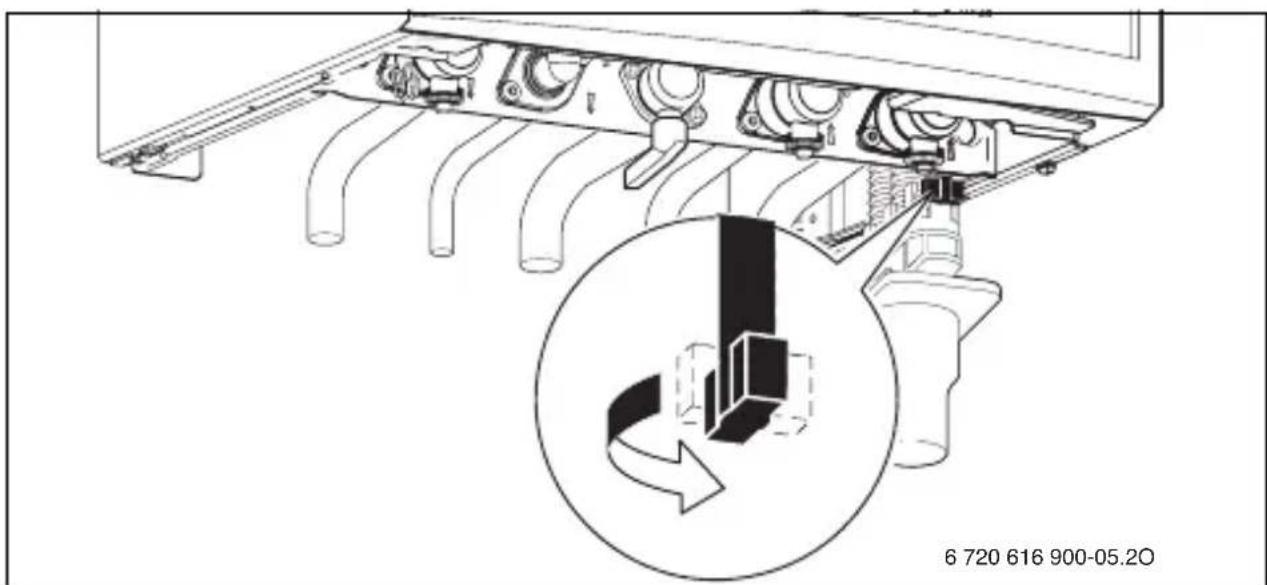

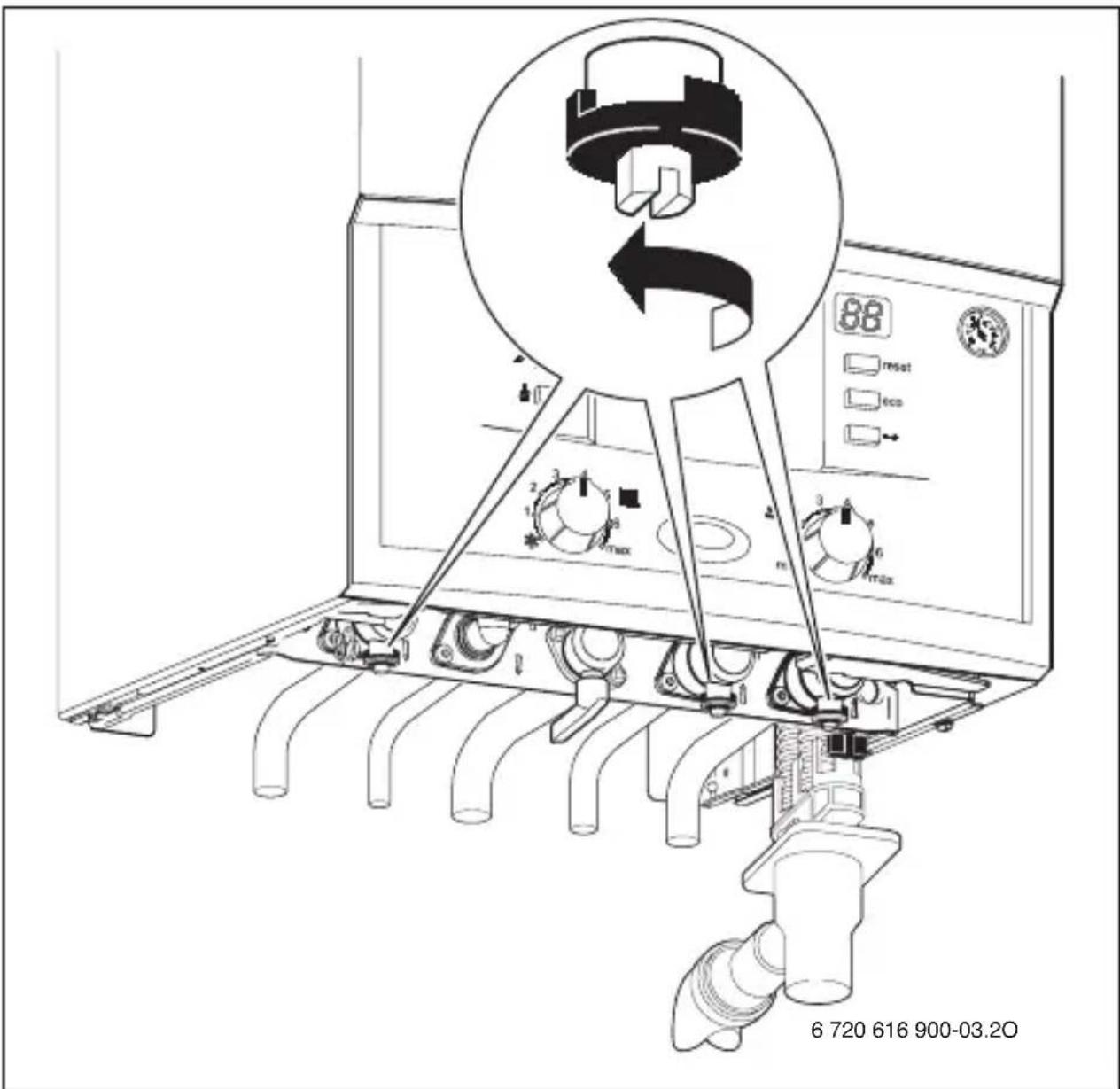

Ouvrir les robinets
Tournier la vis carrée avec une clé jusqu'à ce que l'encôche soit positionnée dans le sens de l'écoulement.
Si l'encoche est perpendicular au sens d'écoulement, le robinet est fermé.
Fig. 4

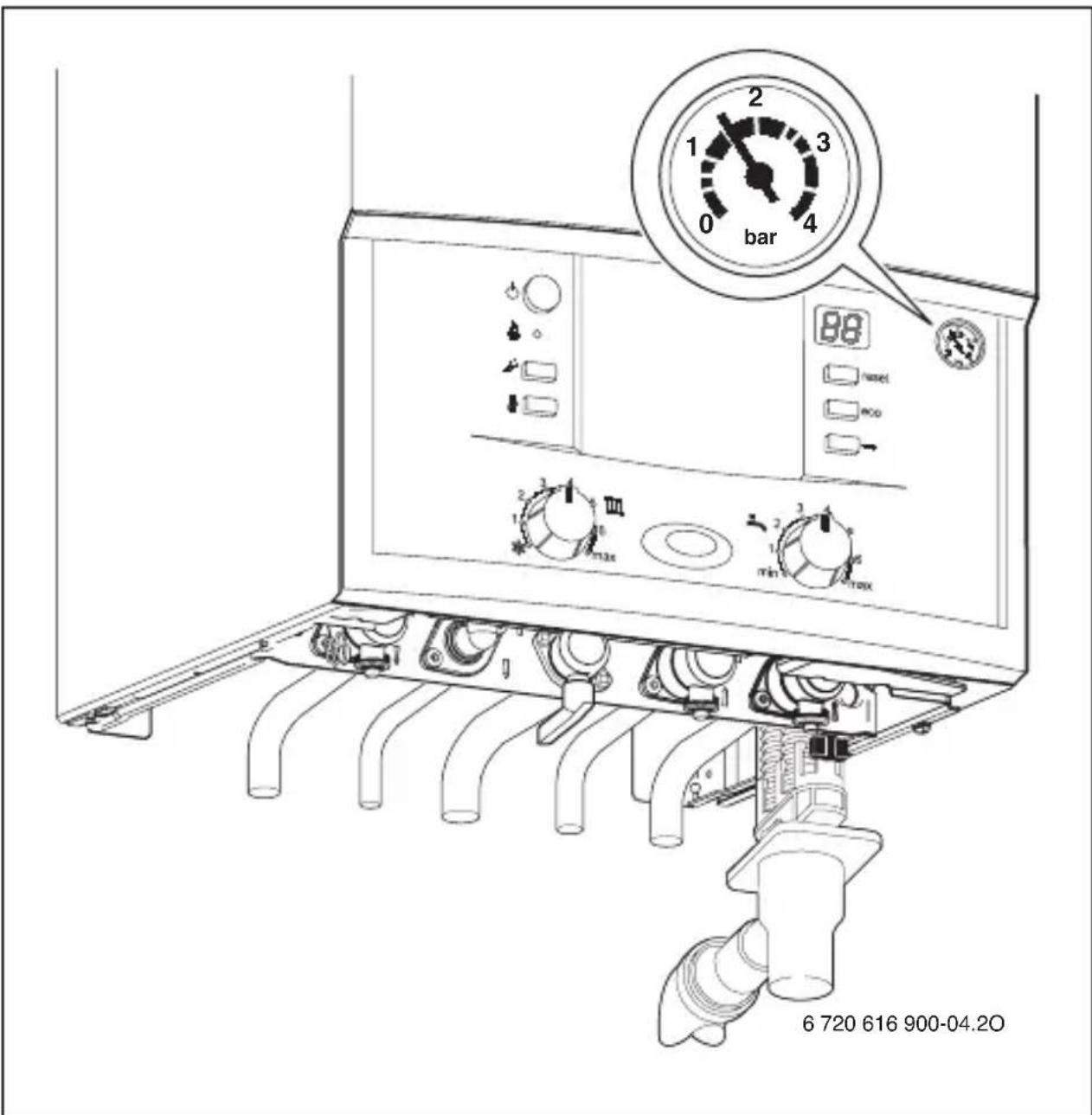

Contrôler la pression de l'eau du circuit de chauffage
La pression de service en fonctionnement normal doit etre comprise entre 1 et 2 bars.
Si une valeur de réglage plus élevé était requise, elle vous serait indiquée par votre installerateur.
Fig. 5
Rajouter de l'eau de chauffage
AVIS : L'appareil peut être endommagé.
Ne rajouter de l'eau de chauffage que lorsque l'appareil est froid.
Dans les apparèils NGVS/NGLS : utiliser le robinet de replissage de l'installation.
Dans les apparèils NGVA/NGLA/CGVA/CGLA : Le dispositif de replissage se trouve en dessous de l'appareil (→ fig. 6).
La pression maximale de 3 bars, pour la température la plus élevée de l'eau de chauffage, ne doit pas être dépassée (la soupape de sécurité s'ouvre).
Ouvrir le robinet de replissage et replir l'installation de chauffage.
Fig. 6 Robinet de remplissage (appareils NGVA/NGLA/CGVA/CGLA)
Refermer le robinet de replissage.
5 Utilisation
Cette notice d'utilisation ne concerne que la chaudière.
Selon la régulation utilisée, certaines fonctions divergent au niveau de leur utilisation.
Les possibilités suivantes de régulation de chauffage peuvent être utilisées :
- Régulation à sonde extérieure installée sur l'appareil (appareils NGVA/NGVS/NGLA/NGLS). Davantage d'éléments de commande seront alors disponibles sur l'appareil.
- Régulation à sonde extérieure montée en dehors de l'appareil.
Thermostat d'ambiance
- ainsi que des régulations ou thermostatts combinés avec une commande à distance.
Veuillez donc tenir compte de la notice d'utilisation de la régulation utilisée.

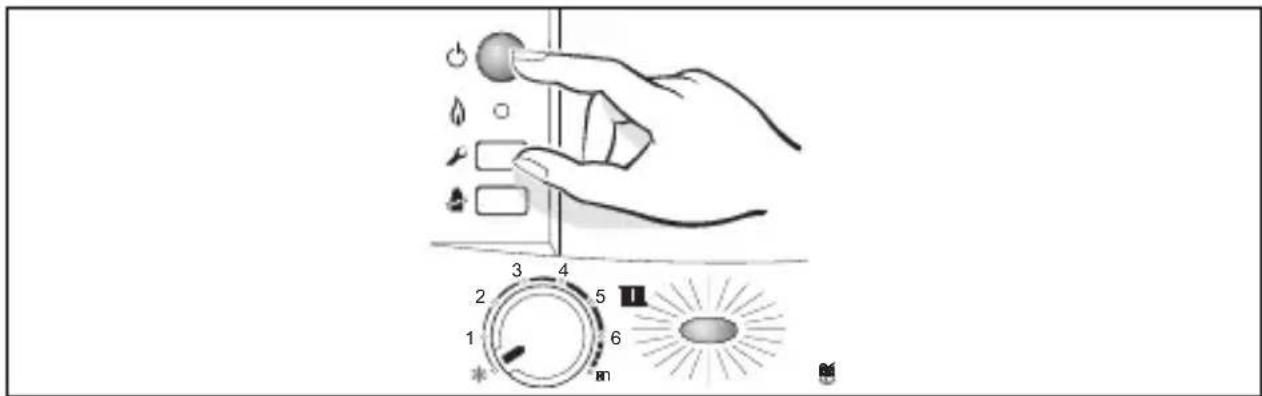

5.1 Allumer/eteindre l'appareil

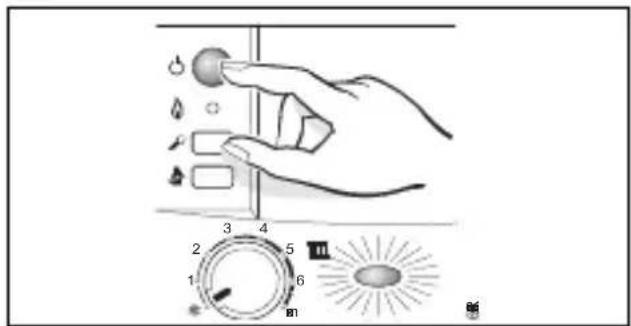

Allumer
Appuyer sur l'interrupteur principal pourmettre l'appareil sous tension.
Le témoin bleu de fonctionnement s'allume et l'afficheur indique la température de départ de l'eau de chauffage.
Fig. 7
Lors de la première mise en service, l'appareil est purgé une fois. Le circulateur chauffage s'éteint et s'allme à intervalles réguliers (pendant 4 minutes environ).
L'afficheur indique en alternance avec la tempéra-ture de départ chauffage.
De plus, pour les modèles NGVA/NGVS/CGVA... à chaque mise sous tension l'extracteur adapte sa vitesse à la longueur du tube de ventouse.
L'afficheur indique en alternance avec la tempéra-ture de départ chauffage.
Le mode « chauffage » ne sera opérationnel qu'à la fin de cette phase. Toutefois, une demande d'eau chaude sanitaire pourra être satisfaite immédiatement.
Arrêt
Appuyer sur l'interrupteur principal pourmettre l'appareil hors tension.
Le témoin de fonctionnement s'éteint.
Si l'appareil doit etre mis hors service pour une longue période: prévoir une protection antigel ( chapitre 5.7).

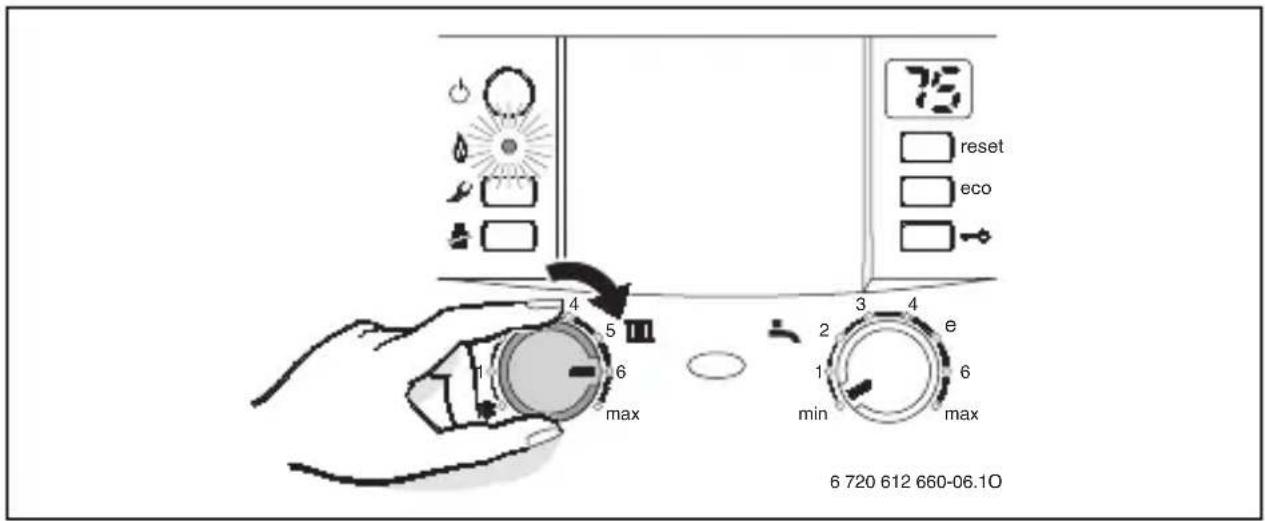

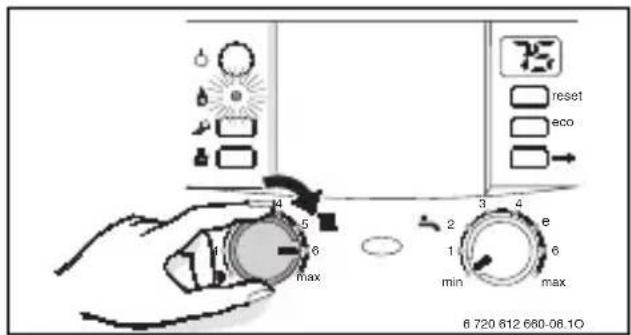

5.2 Mise en marche du chauffage
La température de départ de l'eau de chauffage peut être régée entre environ 45^ et 90^ .
Tourner le sélecteur de température, à l'adappter la température de l'eau de chauffage à l'installation:
-Planchers chauffants (avec kit extérieur) :
par ex. position « 1 » (env. 45^ )
- Chauffage basse température: position « 3 » (env. 56^ )
- Circuit de chauffage traditionnel: position « 5 » (env. 72^ )
- Chauffage par convecteurs: position « max » (env. 90 °C)
Fig. 8
Lorsque le brûleur est en marche, le témoin est allumé.
Tab. 2
| Position du sélecteur Température de départ chauf-fage |
| 1 env. 45 °C | |
| 2 env. 48 °C | |
| 3 env. 56 °C | |
| 4 env. 64 °C | |
| 5 env. 72 °C | |
| 6 | e |
| max env. 90 °C | |

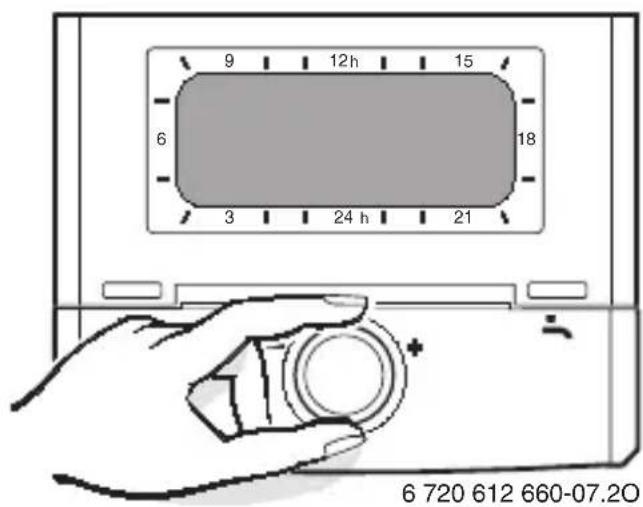

5.3 Régulation du chauffage (en option)
Veuillez tenir compte de la notice d'utilisation de la régulation de chauffage utilisé. Vous y trouvez :
comment régler le mode de fonctionnement et la courbe de chauffage sur les régulations à sonde extérieure,
comment régler la températe ambiente,
comment chauffer de maniere economique et réduire la consommation d'énergie.
Fig. 9

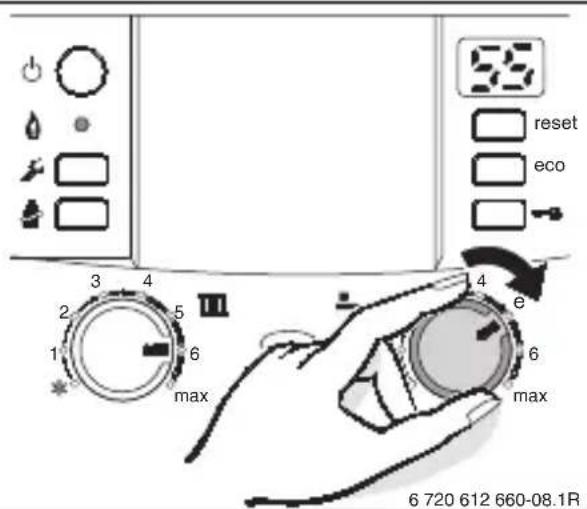

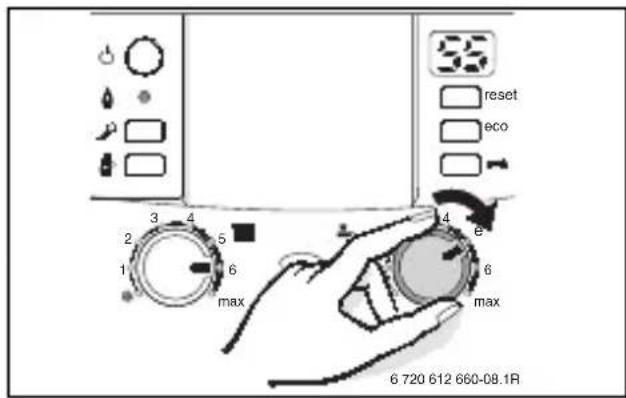

5.4 Appareils NGVA/NGLA/CGVA/CGLA : Régler la température d'eau chaude sanitaire
Tournier le sélecteur, àm de régler la température de l'eau chaude sanitaire.
La température régée clignote sur l'afficheur pendant 30 secondes.
Fig. 10
Tab. 3
| Position du sélecteur Température d'eau chaude sani-
taire |
| min env. 40 °C | |
| 1 env. 40 °C | |
| 2 env. 43 °C | |
| 3 env. 46 °C | |
| 4 env. 48 °C | |
| e env. 50 °C | |
| 6 env. 60 °C | |
| max env. 60 °C | |
Touche eco
En appuyant sur la touche eco, on peutCHOISIR entre mode comfort et mode economique.
Mode comport, la touche eco est eteinte (réglage d'origine)
Pourmettre enmode comfort,
appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.
En mode comport, l'eau chaude est maintainu en permanence à la température régée, ce qui permet de garantir un comport optimal en eau chaude sanitaire.
Mode économique, la touche eco est allumée
Pourmettre enmodeeconomique,
appuyer sur la touche eco jusqu'à ce qu'elle s'allume.
En mode économique, la conservation permanente de la chaleur de l'échangeur sanitaire est désactivée. La priorité sanitaire reste activée.
-
Avec message de demande : en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande), l'eau sanitaire est rechauffée à la température programmée au selecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.
-
Sans message de demande : le réchauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.
La déclaration « message de demande » permet une économie de gaz et d'eau maximale.
5.5 Appareils NGVS/NGLS avec optionallon : Régler la température d'eau chaude sanitaire

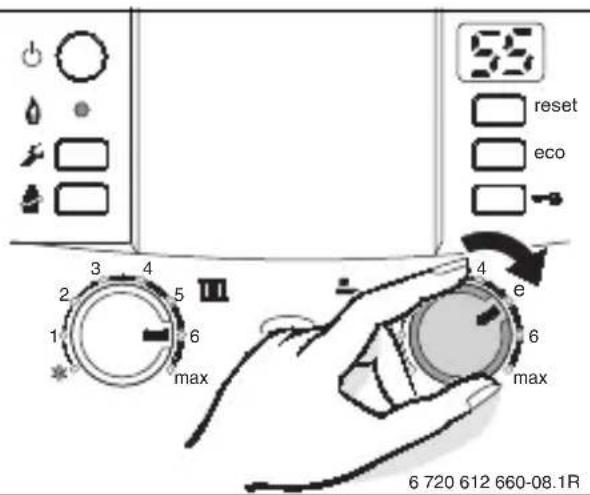

Ballon avec CTN
Tournier le sélecteur, àm de régler la température de l'eau chaude sanitaire.
La température régée clignote sur l'afficheur pendant 30 secondes.
Fig. 11
Tab. 4
| Position du sélecteur Température d'eau chaude sanitaire |
| min env. 15 °C (protection contre le gel) |
| 1 env. 40 °C | |
| 2 env. 43 °C | |
| 3 env. 46 °C | |
| 4 env. 48 °C | |
| e env. 50 °C | |
| 6 env. 60 °C | |
| max env. 70 °C | |
AVERTISSEMENT: risques de brûlure!
En fonctionnement normal, ne pas désir une température supérieure à 60^ .
Ne sélectionner des températures supérieures (jusqu'à 70^ ) qu'afin d'effectuer des désinfections thermiques ( page 34).
Pour éviter une formation de calcaire importante en cas d'une durée de l'eau supérieure à 27 °f (TH), nous conseillons de ne pas régler la température de l'eau chaude sanitaire au-delà de 55 °C.
Ballon avec thermostat
Si le ballon a son propre thermostat, le sélecteur de la chaudière est sans effet (pas de hors-gel).
Régler la température d'eau chaude au thermostat du gallon.
Touche eco
En appuyant sur la touche eco, on peutCHOISIR entre mode comfort et mode economique.
Mode comport, la touche eco est eteinte (réglage d'origine)
Pourmettre enmode comfort,
appuyer sur la touche eco jusqu'à ce qu'elle s'éteigne.
En mode comport, la priorité sanitaire est permanente. Le ballon est réchauffé jusqu'à atteindre la température souhaitée. L'appareil ne passse en mode chauffage qu'après.
Mode économique, la touche eco est allumée
Pourmettre enmodeeconomique,
appuyer sur la touche eco jusqu'à ce qu'elle s'allume.
En mode économique, l'appareil alterne toutes les 12 minutes entre fonctionnement rechauffage ballon et fonctionnement chauffage.

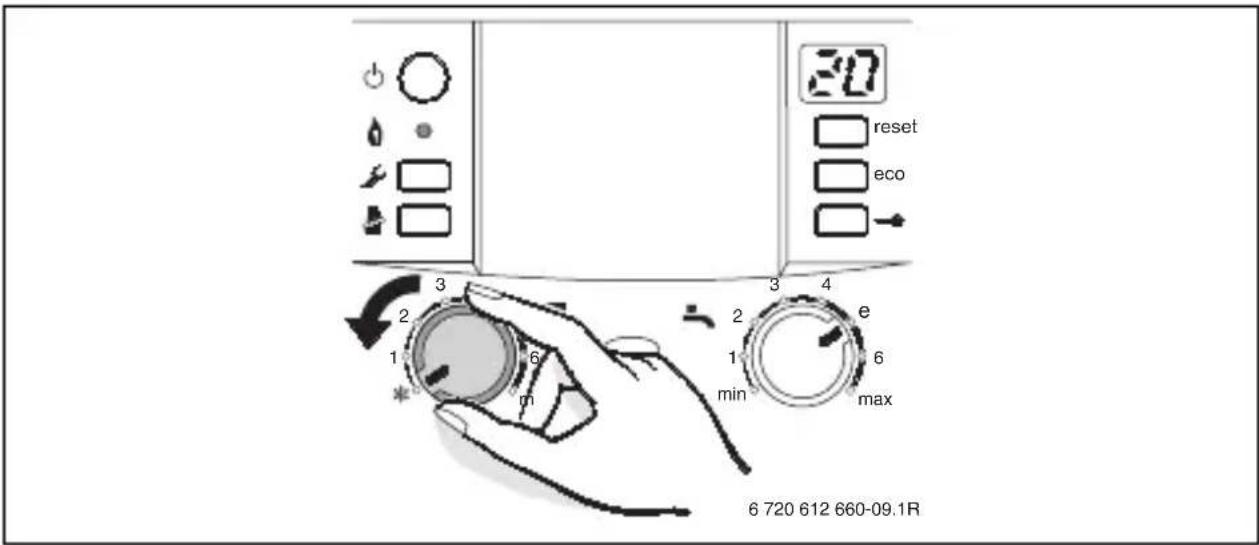

5.6 Mode été (pas de chauffage, eau chaude sanitaire uniquement)
Noter la position du sélecteur de température de départ chauffage.
Tournier le sélecteur de température de départ chauffage entièrement vers la gauche (position
Le chauffage est coupé, seule l'alimentation en eau chaude sanitaire est active. L'alimentation électrique des régulation, thermostat et horloge de programmation n'est pas coupée.
Fig. 12
AVIS: Risque de gel de l'installation de chauffage.
Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

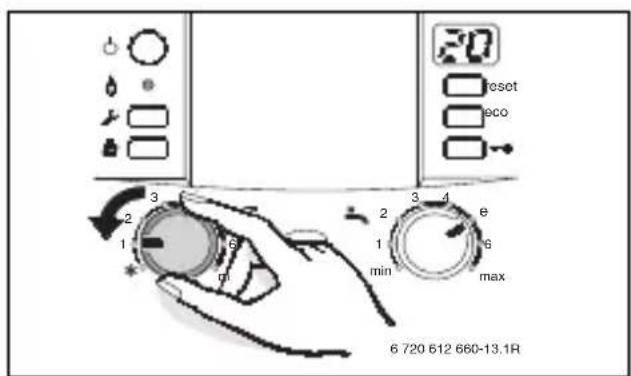

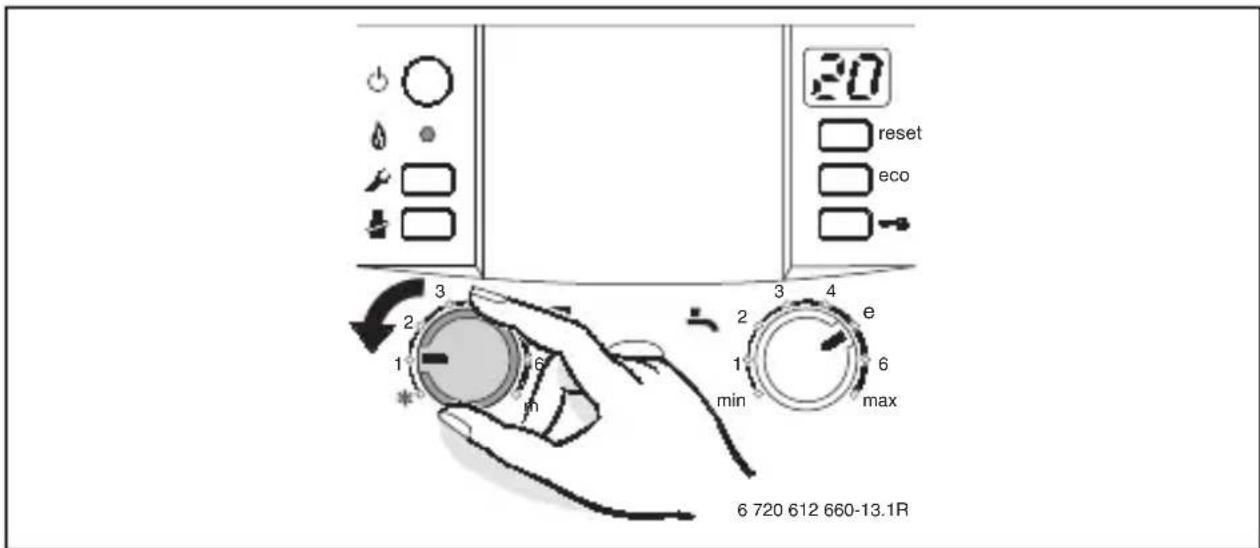

5.7 Protection contre le gel
Pour le circuit de chauffage :
Laisser l'appareil sous tension, ne pas couper le gaz etmettre le selecteur au moins en position 1.
Fig. 13
Mélanger du produit antigel à l'eau de chauffage lorsque l'appareil est hors service (voir notice d'installation) et vidan-ger le circuit d'eau chaude sanitaire.
Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.

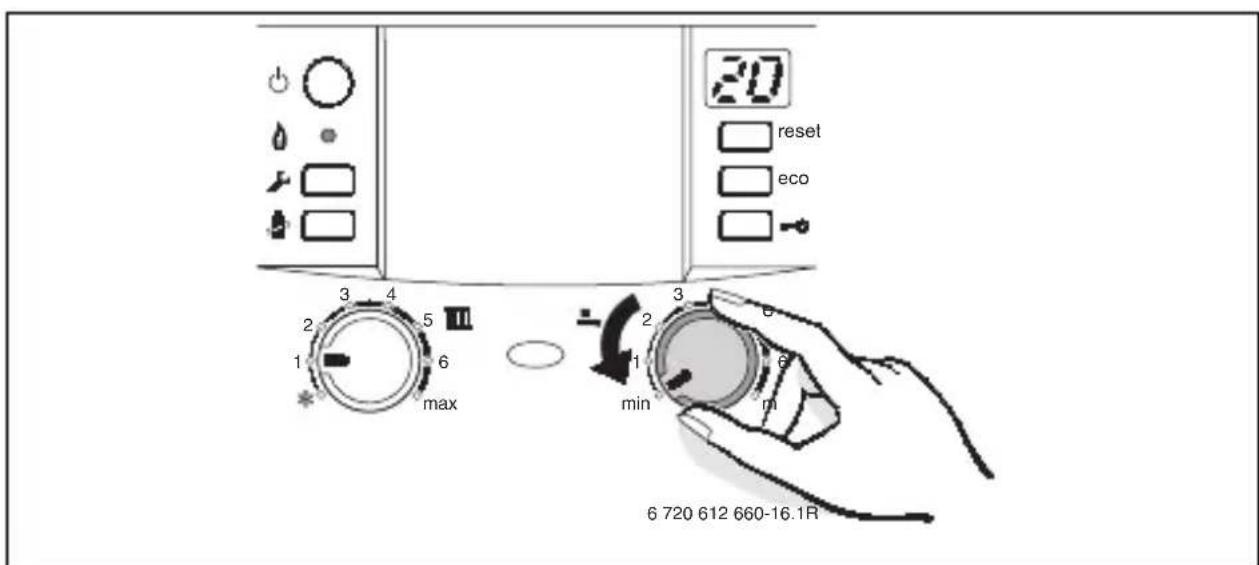

Pour le ballon (en option pour apparéils NGVS/NGLS) :
Tournier le sélecteur vers la gauche jusqu'à la butée.
La protection antigel est active lorsque la température du ballon descend en dessous de 15^ .
Fig. 14

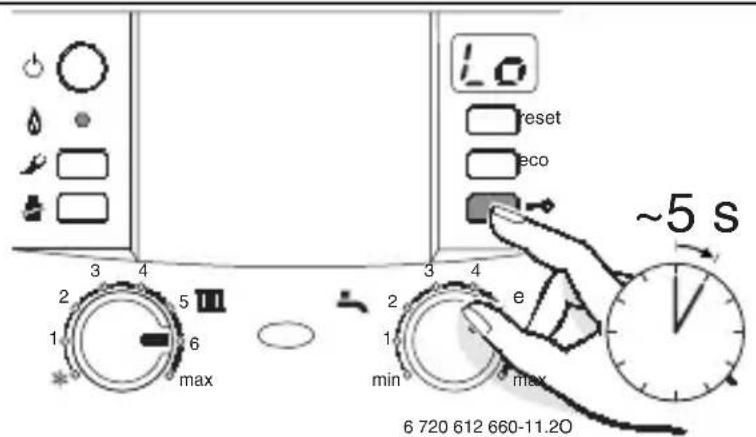

5.8 Verrouillage des touches
Le verrouillage des touches agit sur les selecteurs de la température de départ chauffage et de température eau chaude sanitaire ainsi que sur toutes les touches, sauf l'interrupteur principal, la touche de ramonage et la touche reset.
Enclencher le verrouillage des touches :
Appuyer sur la touche jusqu'à ce que l'afficheur indique en alternance avec la température de départ chauffage.
Fig. 15
Désactiver le verrouillage des touches :
Appuyer sur la touche jusqu'à ce que l'afficheur indique la température de départ chauffage.
5.9 Anomalies
Le tableau Heatronic contrôle tous les composants de sécurité, de régulation et de commande.
Si un defaulted survient pendant le fonctionnement de l'installation, le témoin de fonctionnement clignote.
L'afficheur indique un code d'erreur et la touche reset peut cli-gnoter.
Si la touche reset clignote :
Appuyer sur la touche reset et maintainir jusqu'à ce que l'afficheur indique : -
L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
Si la touche reset ne clignote pas :
Eteindre l'appareil et le rallumer ( page 18).
L'appareil se remet en service et l'afficheur indique à nouveau la température de départ chauffage.
S'il n'est pas possible de remedier à la perturbation :
Contacter un installerateur ou un service après-vente agreé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appareil ( page 41).
Vous trouvrez un aperçu des messages pouvant apparaitre sur l'afficheur en page 36.
5.9.1 Contrôles antiDébordement (appareils NGLA/NGLS/CGLA...)
Les apparueils NGLA/NGLS/CGLA... sont dotés de contrôleis antidébordement :
- Sonde de contrôle d'évacuation des fumées S.P.O.T.T. (apparreils à tirage naturel) Le système détecte le débordement des fumées par la sonde de contrôle S.P.O.T.T. connectée directement au tableau électrique.
- Sonde de sécurité individuelle V.M.C. (appareils V.M.C.) Le système détecte le débordement des fumées par la sonde de sécurité individuelle V.M.C. connectée directement au tableau électrique.
En cas de perturbation de l'évacuation des fumées, la sonde déclenché l'arrêt de la chaudière, un signal d'advertissement retentit, l'afficheur indique A4 et le tímoin de fonctionnement clignote.
La chaudière est bloquée pendant env. 12 min.; elle se remettra en service normalement après ce délié.
Si ce type de perturbation est fréquent:
Contacter un installer ou un service après-vente agreé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'appléil ( page 41).
5.9.2 Sécurité collective des apparéils V.M.C.
Le système de sécurité collective V.M.C. situé en dehors du logement fournit un courantasse tension 24V à un relais disposé dans un boîtier électrique ; le relais commande l'alimentation de la chaudière (phase).
En cas de début d'extraction, l'alimentation 24 V est coupée, et par l'intérimédiaire du relais, l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).
Dès que l'extraction sera rétablie, la chaudière se remettra en service normalement.
Si ce type de perturbation est fréquent:
Contacter un installer ou un service après-vente agreé e.l.m. leblanc et indiquer l'anomalie ainsi que les renseignements sur l'applereil ( page 41).
Fig. 16
1 Alimentation 24 V ~ 0,5 VA (intensité maximale d'applé 250 mA) V.M.C. collective
2 Secteur, 230V 50Hz
3 Chaudière
5.10 Désinfection thermique (appareils NGVS/ NGLS/CGVS/CGLS avec optionallon)
Sur certaines régulations de chauffage, la désinfection thermique peut êtreprogrammée à heures fixes (voir notice d'utilisation de la régulation de chauffage).
La désinfection thermique englobe l'ensemble du système d'eau chaude sanitaire, y compris tous les points deuisage.
AVERTISSEMENT:Risque de brûlure!
L'eau chaude peut occasionally des brûlures graves.
N'effectuez la désinfection thermique qu'en dehors des périodes normales d'utilisation.
Fermer les points deuisage d'eau chaude sanitaire.
Avertir les habitants du risque de brûlure.
En cas d'utilisation d'une régulation avec programmation de l'eau chaude sanitaire, régler les horaires et les températures de façon ajustée.
Appuyer simultanément sur la touche es sur la touche de verrouillage et les maintainir enforcées jusqu'à ce que l'afficheur indique
Fig. 17
Attendre que la température maximale de l'eau chaude sanitaire soit atteinte.
Ouvrir l'un après l'autre, du plus proche au plus lointain, les points deuisage d'eau chaude sanitaire de sorte que de I'eau à 70^ ait coule par chacun de ces points pendant plus de 3 minutes.
La désinfection thermique s'achève après 35 minutes durant lesquelles l'eau est maintainue à une température de 75^ .
Si la désinfection thermique doit être interrompue :
Eteindre l'appareil et le rallumer ( page 18). L'appareil se remet en service et l'afficheur indique a nouveau la tempereature de depart chauffage.
AVERTISSEMENT:Risque de brûlure!
L'eau chaude peut occasionally des brûlures graves.
Une fois la désinfection thermique terminée, le contenu de l'accumulateur d'eau chaude ne se refroidit que peu à peu par perte thermique jusqu'à ce qu'il attaigne la température d'eau chaude réglee. C'est pourquoi la température de l'eau chaude peut, pour une courte durée, être supérieure à la température réglee.
5.11 Messages indiqués sur l'afficheur
Tab. 5
| Afficheur | Description |
| 80 | Verrouillage des touches actif |
| 89 | Adaptation à la longueur du tube de ventouse active ou purge en cours. |
| 98 | Augmentation de la température du départ chauffage trop rapide (surveillance des gradients).
Le mode chauffage est interrompu pendant deux minutes. |
| 96 | Confirmation du démarrage d'un cycle de désinfection thermique. |
6 Consignes pour économique l'énergie
Economiser le gaz
La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un comport optimal. L'alimentation du brûleur en gaz est régée suivant la température ambiente désirée de l'appartement. La chaudière regle automatiquement la flamme du brûleur lorsque l'on varie la demande de température ambiente. Cette modulation deuisance assure un lissage des variations de température et permet une répartition homogène de la température dans les pieces de l'appartement. L'appareil peut fonctionner pendant un temps prolongé sans consommer plus de gaz qu'un apparéil qui est soumis à des cycles marche-arrêt en permanence.
Entretien
Pour que la consommation de gaz et les émissions polluantes restent pendant longtemps les plus faibles possibles, nous recommandons vivement de conclure un contrat d'entretien avec un installateur ou un service après-vente agrée e.l.m. leblanc et defaire effectuer un entretien de la chaudière tous les ans.
Régulation du chauffage
Le fonctionnement de la chaudière exige un thermostat d'ambiance ou une régulation à sonde extérieure.
Consulter aussi les instructions d'utilisation de la régulation ou du thermostat.
Robinets thermostatiques
Ouvrir complètement les robinets thermostatiques de sorte que la température ambiente souhaitation puisse effectivement être atteinte. Ne modifier la courbe de chauffage (sur la régulation à sonde extérieure) ou la consigne de la température ambiente (sur le thermostat), que si la température souhaitation n'est pas atteinte au bout d'un certain temps.
Chauffage par le sol
Ne pas dépasser la valeur de la température de départ recomman-dée par le fabricant.
Aérer les pièces
Pour aérer les pieces, ne pas laisser les fenêtres entrouvertes. La piece perd de manière permanente de la chaleur sans que l'air s'en trouve amélioré pour autant. Mieux vaut aérer brievement mais intensément (fenêtres grandes ouvertes).
Fermer les robinets thermostatiques durant l'aération.
Eau chaude sanitaire (NGVA/NGLA/CGVA/CGLA et NGVS/ NGLS/CGVS/CGLS avec optionallon)
Choisir la température de l'eau chaude sanitaire aussi basse que possible. Un réglage sur une température basse permet une économie d'énergie importante. En plus, les Températures élevées de l'eau chaude entraînant un plus fort entartrage et entravent le bon fonctionnement de l'appareil (par ex. des temps de chauffe prolongés ou un début d'eau réduit).
Pour les apparèils NGVA/NGLA/CGVA/CGLA le mode eco avec message de demande permet une économie maximale de gaz et eau.
Bouclage sanitaire
Dans le cas d'une installation avec bouclage sanitaire, régler le programme horsaire de la régulation en fonction des besoin individuels (par ex.: le matin, à midi, le soir). Consulter la notice d'utilisation de la régulation.
7 Généralités
Nettoyage de l'habillage
Nettoyer l'habillage avec un chiffon humide. Ne jamais utiliser de produits de nettoyage agressifs ou caustiques.

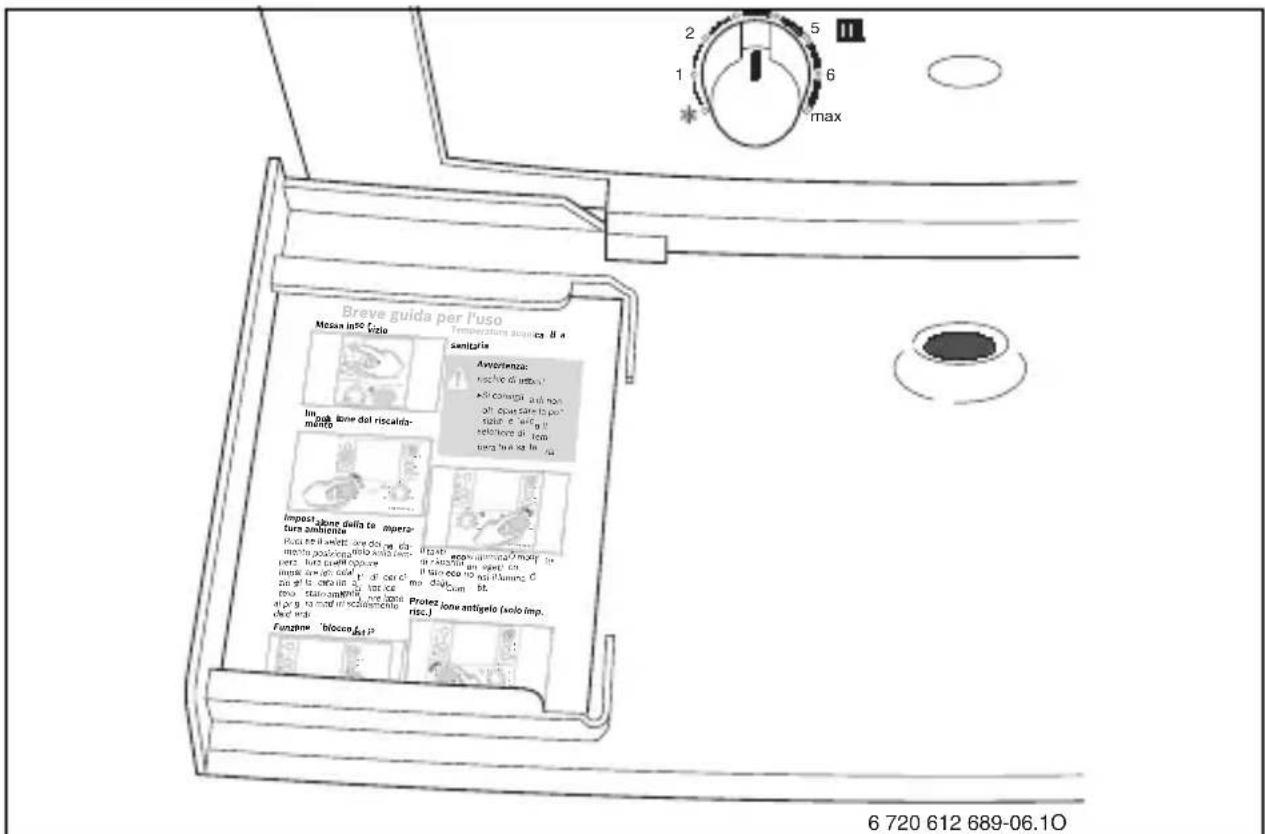

Conservation de cette notice d'emploi (appareils NGVA/NGLA et NGVS/NGLS avec optionallon)
Après avoir lu cette notice d'emploi vous pouvez replier la page du résumé du mode d'emploi
( chapitre 8) vers l'extérieur et conserver la notice d'emploi dans la porte de l'appareil. Vous pourrez ainsi voir le résumé en ouvrant la porte.
Fig. 18
\section*{Caracteristiques techniques de l'appareil}
Si vous avez besoin du service après-vente, il est préférible de donner des renseignements précis sur votre apparéil. Vous les trouvrez sur la plaque signalétique ou sur l'autocollant indiquant le type de l' apparéil sur le tableau Heatronic.
mégalis/égalis option balloon/mégalia (par ex. NGVA24-5HN)
Date de fabrication (FD...) :
Date de mise en service :
Nom de l'installateur :
8 Résumé du mode d'emploi
Allumer
Mise en marche du chauffage
Régulation du chauffage
Positionner le thermostat d'ambiance sur la températureCHOISIE, ou regler la regulation asonde exterieure sur la courbe de chauffage correspondante et selectionner le mode de fonctionnement.
Verrouillage des touches
Température d'eau chaude sanitaire
Mode comport : touche eco eteinte. Mode economique : touche eco allumée.
Protection contre le gel
Notes
www.elmleblanc.fr
Votre nouvelle chaudiere est accompagnée des documents suivants :
- la notice d'emploi,
- les conditions de garantie et la carte de validation de la garantie à returner, dûment remplie par vos soins, à e.l.m. leblanc.
2 Notre apparéil vous donnera encore plus de satisfaction et conserveva son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrite un abonnement d'entretien.
Pour connaître les adresses de notre réseau après-vente, contactez-nous au numero ci-dessus.
Nous vous indiquerons les coordonnées des services après-vente agrés les plus proches de votre domicile.
