Caractéristiques techniques	Chaudière à gaz à condensation, puissance de 23 kW, rendement supérieur à 100%
Type de combustible	Gaz naturel ou propane
Dimensions	Largeur : 600 mm, Hauteur : 850 mm, Profondeur : 450 mm
Poids	50 kg
Utilisation	Chauffage central et production d'eau chaude sanitaire
Entretien	Vérification annuelle par un professionnel, nettoyage des filtres et des échangeurs
Réparation	Pièces de rechange disponibles, assistance technique recommandée pour les réparations
Sécurité	Système de sécurité intégré, détection de surchauffe et de fuite de gaz
Informations générales	Garantie de 2 ans, conformité aux normes européennes

FOIRE AUX QUESTIONS - Amelia CGLM232H ELM LEBLANC

Comment régler la température de ma chaudière e.l.m. leblanc Amelia CGLM232H ?

Pour régler la température, tournez le bouton de réglage de la température situé sur le panneau de commande. Assurez-vous que la température souhaitée est affichée.

Que faire si ma chaudière ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est bien connectée. Ensuite, vérifiez si le thermostat est réglé à une température supérieure à celle de la pièce.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits peuvent être causés par des bulles d'air dans le système ou par des dépôts de calcaire. Il est recommandé de purger les radiateurs et de vérifier l'état du circuit de chauffage.

Comment détartrer ma chaudière e.l.m. leblanc Amelia CGLM232H ?

Utilisez un produit détartrant approprié et suivez les instructions du fabricant. Il est conseillé de faire appel à un professionnel si vous n'êtes pas à l'aise avec cette opération.

Que faire si la pression de l'eau est trop basse ?

Vérifiez le manomètre sur le panneau de contrôle. Si la pression est inférieure à 1 bar, ouvrez les vannes de remplissage de l'eau jusqu'à atteindre la pression souhaitée, généralement entre 1 et 1,5 bar.

Comment réinitialiser ma chaudière ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande. Si le problème persiste, consultez le manuel d'utilisation ou contactez un professionnel.

Quels sont les signes d'un problème de fuite d'eau ?

Des traces d'eau autour de la chaudière, des taches sur le mur ou le sol ou une augmentation de la consommation d'eau peuvent indiquer une fuite. Dans ce cas, éteignez la chaudière et contactez un technicien.

Comment effectuer l'entretien de ma chaudière ?

Un entretien régulier comprend le nettoyage des filtres, la vérification des niveaux de pression et de température, ainsi que le contrôle des pièces mobiles. Il est recommandé de faire appel à un professionnel au moins une fois par an.

Ma chaudière affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les instructions pour le résoudre ou contactez un professionnel si nécessaire.

MODE D'EMPLOI Amelia CGLM232H ELM LEBLANC

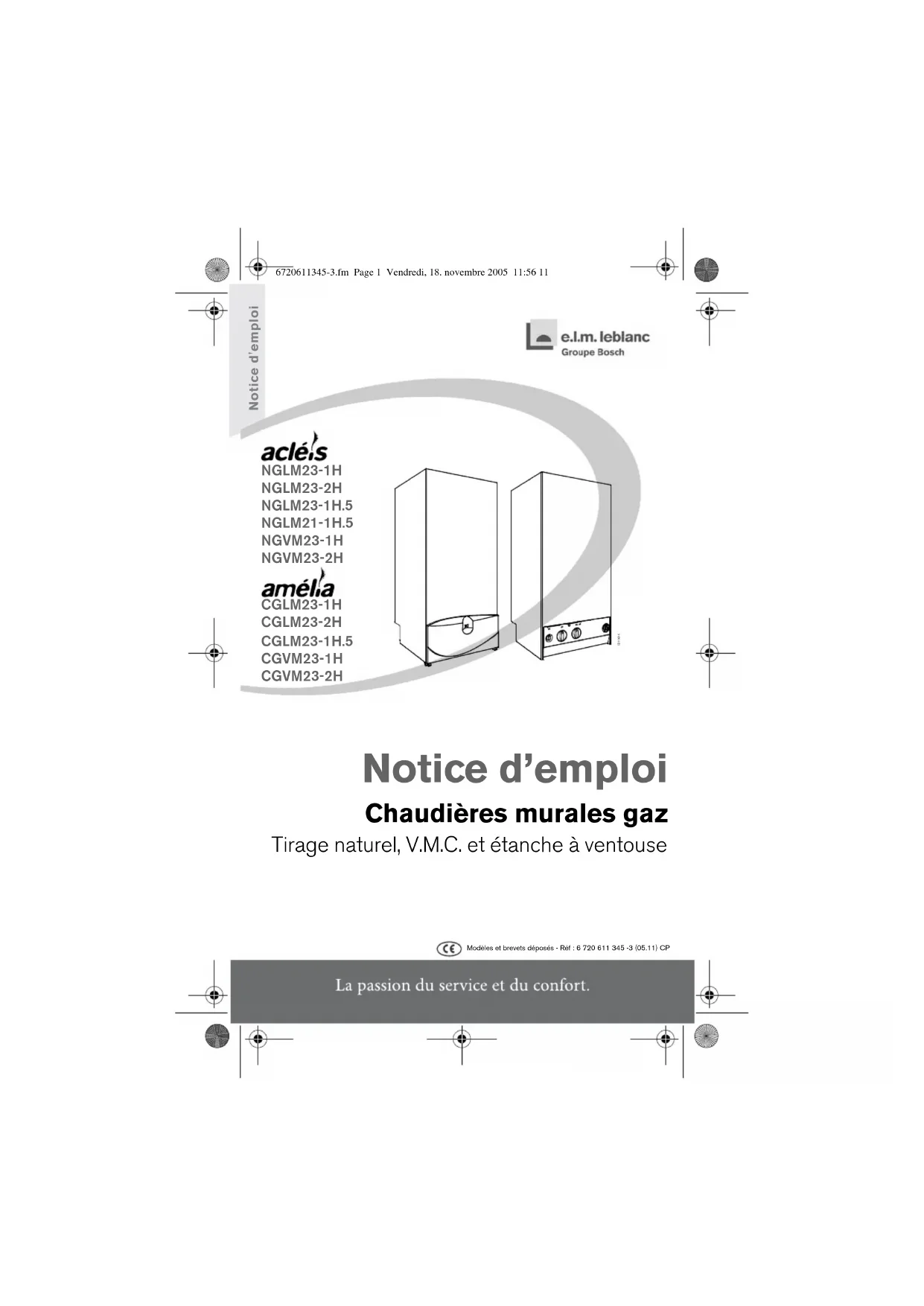

Notice d'emploi Modèles et brevets déposés - Réf : 6 720 611 345 -3 (05.11) CP6 720 61 1 345-01 -1C Notice d’emploi Chaudières murales gaz Tirage naturel, V.M.C. et étanche à ventouse

Mesures de sécurité 3 Explication des symboles 4 1 Aperçu des fonctions 5 2 Mise en service 6

2.1 Avant la mise en marche 6

2.2 Allumer / éteindre l’appareil 8

2.3 Mettre en marche le chauffage 8

2.4 Régulation du chauffage (en option) 9

2.5 Régler la température d’eau chaude sanitaire 9

2.6 Position été (eau chaude sanitaire uniquement) 10

3 Consignes pour économiser l’énergie 12 4 Mise en sécurité (tirage naturel ou V.M.C.) 14

4.1 Mise en sécurité des appareils à tirage naturel 14

4.2 Mise en sécurité des appareils V.M.C. individuelles15

4.3 Mise en sécurité des appareils V.M.C. collectives 17

Mesures de sécurité Si l’on perçoit une odeur de gaz : B Ne pas actionner les commutateurs électriques ou tout autre objet pouvant provoquer des étincelles. B Fermer le robinet gaz (voir page 5). B Ouvrir les fenêtres et les portes. B Eteindre toute flamme à proximité. B Téléphoner immédiatement, de l’extérieur, à la compagnie de gaz et à votre installateur ou service après-vente agréé e.l.m. leblanc. Si l’on perçoit une odeur de gaz brûlés : B Mettre l’appareil hors service (voir page 8). B Ouvrir les fenêtres et les portes. B Informer immédiatement votre installateur ou un service après- vente agréé e.l.m. leblanc. Installation, modifications B L’installation ainsi que les modifications éventuellement appor- tées à l’appareil doivent être exclusivement confiées à votre installateur ou un service après-vente agréé e.l.m. leblanc. B Toute intervention sur un organe scellé est interdite. B Les orifices de ventilation pratiqués dans les portes, fenêtres et parois ne doivent pas être obturés ou réduits (appa- reils à tirage naturel ou V.M.C.). B Les gaines, conduits et dispositifs d’évacuation des gaz brûlés ne doivent pas être modifiés. B En cas de pose ultérieure de fenêtres étanches, veillez à assu- rer l’alimentation en air de combustion (appareils à tirage naturel ou V.M.C.). Maintenance B Nous recommandons vivement de conclure un contrat d’entre- tien avec votre installateur ou un service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l’appareil à un Mesures de sécurité 6720611345-3.fm Page 3 Vendredi, 18. novembre 2005 11:56 114

service annuel de maintenance. B Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l’exploitant est res- ponsable de la sécurité et de l’écocompatibilité de l’installa- tion. B N’utiliser que des pièces de rechange d’origine! Matières explosives et facilement inflammables B Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l’appareil. Air de combustion / air ambiant B L’air de combustion / air ambiant doit être exempt de substan- ces agressives (comme par exemple les hydrocarbures halogénés qui contiennent des combinaisons chlorées ou fluo- rées), afin d’éviter la formation de corrosion. Explication des symboles Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.

• Prudence : risque de légers dommages matériels.

• Avertissement : risque de légers dommages corporels ou de gros dommages matériels. La mise en application de ces instructions ne risque pas d’endom- mager l’appareil ou de mettre en péril l’utilisateur. Les indications relatives à la sécurité sont écrites sur un fond grisé et précédées d’un triangle de présignalisation.

Dans le texte, les instructions sont précédées du symbole ci-contre. Elle sont délimitées par des li- gnes horizontales. Mesures de sécurité 6720611345-3.fm Page 4 Vendredi, 18. novembre 2005 11:56 115 Aperçu des fonctions

1 Aperçu des fonctions

8.1 Thermo-manomètre

15 Soupape de sécurité chauffage (3bar)

15.1 Tube de vidange chauffage

27 Purgeur automatique 38 Robinet de remplissage/dis- connecteur 61 Bouton de déverrouillage 135 Interrupteur principal 136 Sélecteur de température de départ chauffage

170.1 Vanne d’isolement pour départ

170.2 Vanne d’isolement pour retour

chauffage 171 Raccord sortie eau chaude sanitaire 172 Robinet gaz (ouvert) 173 Robinet entrée eau froide sani- taire 310 Sélecteur de température eau chaude sanitaire 361 Vis de vidange 363 Voyant présence de flamme 364 Voyant Marche/Arrêt (I/O) 408 Soupape de sécurité sanitaire (15 bar) 447 Voyant de demande chauffage 448 Voyant de demande sanitaire 6 720 610 628-07.1C

2.1 Avant la mise en marche

Robinet gaz (172) B Ouvrir le robinet gaz en le tournant dans le sens inverse des aiguilles d’une montre. Vannes d’isolement départ (170.1) et retour (170.2) chauf- fage B Ouvrir les vannes d’isolements en tournant la vis carrée avec une clé jusqu’à ce que l’encoche soit positionnée dans le sens de l’écoulement (voir petit encadré). Si l’encoche est perpendiculaire au sens d’écoulement, la vanne est fermée. Robinet entrée eau froide sanitaire (173) B Ouvrir le robinet en tournant la vis carrée avec la clé jusqu’à ce que l’encoche soit positionnée dans le sens de l’écoulement. Si l’encoche est perpendiculaire au sens d’écoulement, le robi- net est fermé.

Contrôler la pression de l’eau du circuit de chauffage B L’aiguille du thermo-manomètre (8.1) doit se situer entre 1,5 et 2 bar. B Si l’aiguille se situe en-dessous de 1,5 bar (dans installation froide), ajouter de l’eau jusqu’à ce que l’aiguille se positionne entre 1,5 et 2 bar à l’aide du robinet de remplissage (38). B Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre spécialiste. B Avec une température de l’eau du circuit de chauffage plus éle- vée, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s’ouvre à cette valeur de pression). 6 720 610 628-02.1C

2.2 Allumer / éteindre l’appareil

Allumer B Mettre l’interrupteur principal sur la position (I). Le voyant vert (364) est alors allumée et pendant 10 s le voyant chauffage (447) clignote (initialisation). A la fin du clignotement, l’appareil est prêt à fonctionner. Eteindre B Mettre l’interrupteur principal sur la position (0). Le voyant (364) s’éteint.

2.3 Mettre en marche le chauffage

B Tourner le sélecteur de température , afin d’adapter la température départ instantanée de l’eau de chauffage au type d’installation.

• Position (par exemple), pour une installation de chauffage avec une température de départ jusqu’à env. 90 °C.

• Position ECO (par exemple), pour une installation de chauffage avec une température de départ jusqu’à env. 75 °C. Lorsque le brûleur est en service, le voyant rouge (363) et le voyant chauffage (447) s’allument.

Le thermostat (TA..., TR...) ou l’horloge (DT...) con- tinuent à fonctionner sur leur réserve de marche. 6 720 610 629 -04 - 1C ECO 6720611345-3.fm Page 8 Vendredi, 18. novembre 2005 11:56 119 Mise en service

2.4 Régulation du chauffage (en option)

B Réglez le thermostat asservi à la température extérieure (TA...) sur la courbe de chauffage correspondante et sélectionnez le mode de service. B Positionnez le thermostat asservi à la température ambiante (TR...) sur la température choisie. B Réglez le thermostat asservi à la température ambiante (TRL...) sur les températures souhaitées.

2.5 Régler la température d’eau chaude

sanitaire Température de l’eau chaude B Régler la température d’eau chaude grâce au sélecteur de la chaudière (voir le tableau ci-dessous). 6 720 610 629-05.2H ECO

Confort à la demande (Ecosmart)

• Avec message de demande: en ouvrant le robinet d’eau chaude brièvement puis en le refer- mant (message de demande) *, l’eau sanitaire est réchauffée à la température programmée au sélecteur. Ainsi, lorsque l’on puise de l’eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d’eau et de gaz.

• Votre demande est acceptée, le voyant rouge (447) peut rester allumé pendant 20 secondes environ.

• Sans message de demande: le réchauffage de l’eau sanitaire n’est réalisé que lorsque l’eau est puisée ; le temps nécessaire pour obtenir l’eau chaude est plus long.

2.6 Position été (eau chaude sanitaire

uniquement) Pour les thermostats asservis à la température extérieure B Ne pas régler le sélecteur de la chaudière. Le thermostat choisit automatiquement, en fonction de la tempé- rature extérieure, le mode de fonctionnement « été ». Pour les thermostats asservis à la température ambiante B Tourner le sélecteur de la chaudière tout à gauche. Le chauffage est coupé, seule l’alimentation en eau chaude est active. L’alimentation électrique du thermostat n’est pas coupée. Position du sélecteur Température de l’eau Butée gauche env. 40 °C Horizontal droit env. 55 °C Butée droite env. 60 °C 6720611345-3.fm Page 10 Vendredi, 18. novembre 2005 11:56 1111 Mise en service

B Laisser l’appareil sous tension et le gaz ouvert.

B Additionner à l’eau du circuit de chauffage du produit antigel FSK (Schilling Chemie), Glythermin NF (BASF) ou Antifrogen N (Hoechst/Ticona). Référez vous à la notice du produit, avant d’effectuer le mélange.

En cours de service, des perturbations peuvent survenir en raison, par exemple, d’un encrassement du brûleur, d’une chute de pres- sion dans la conduite d’alimentation en gaz, etc. Elles sont signalées par le clignotement des voyants chauffage (447) et/ou sanitaire (448). Si le voyant chauffage (447) clignote lentement (environ une fois par seconde): B Appuyer sur la touche et la maintenir appuyée environ 4s. Après les 10s. d’initialisation (voir paragraphe 2.2), l’appareil se met en service et le clignotement ne reprend pas. Dans les autres cas de clignotement: B Eteindre puis rallumer l’appareil. Après les 10s. d’initialisation (voir paragraphe 2.2), l’appareil se met en service et le clignotement ne reprend pas. S’il n’est pas possible de remédier à la perturbation: B Contacter votre installateur ou un service après-vente agréé e.l.m. leblanc. 6720611345-3.fm Page 11 Vendredi, 18. novembre 2005 11:56 1112 Consignes pour économiser l’énergie

3 Consignes pour économiser l’énergie Economiser le gaz La chaudière a été construite de façon à assurer une consomma- tion de gaz réduite, des émissions polluantes faibles et un confort optimal. L’alimentation du brûleur en gaz est réglée suivant la tem- pérature ambiante désirée de l’appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l’on baisse la tem- pérature ambiante. Cette modulation de puissance assure un lis- sage des variations de température (sauf pour les C/NGLM23-2H) et permet une répartition homogène de la température dans les pièces de l’appartement. De ce fait, l’appareil peut travailler pen- dant un temps prolongé sans consommer plus de gaz qu’un appa- reil qui est soumis à des cycles marche-arrêt en permanence. Régulation du chauffage La réglementation des installations de chauffage en vigueur exige une régulation du chauffage par l’intermédiaire d’un thermostat asservi à la température ambiante ou d’un thermostat asservi à la température extérieure en liaison avec les robinets thermostati- ques des radiateurs. Installation de chauffage équipée d’un thermostat asservi à la température ambiante TR..., TRL... Le local où est installé le thermostat asservi à la température ambiante détermine la température des autres pièces. Le régulateur de température de la chaudière doit être réglé sur la température de service maximale. La position ECO donne une tem- pérature départ chauffage de 75 °C. Il est possible de régler la température ambiante de façon individuelle dans chaque pièce (à l’exception d’un radiateur de l’installation : exemple la salle d’eau) par l’intermédiaire des robinets thermostatiques des radiateurs. 6720611345-3.fm Page 12 Vendredi, 18. novembre 2005 11:56 1113 Consignes pour économiser l’énergie

Installation de chauffage équipée d’un thermostat asservi à la température extérieure TA... Ce thermostat détecte la température extérieure pour faire varier la température de départ suivant la courbe de chauffage prédéter- minée. Le régulateur de température de la chaudière doit être réglé sur la température de service maximale. La position du selecteur chauffage limite la température maximale du départ chauffage (en position ECO : 75°C). Baisser la température pendant la nuit Un réduction importante de la consommation de gaz est possible si l’on baisse la température ambiante pendant la nuit ou même pendant la journée. Une baisse de température de 1K correspond à une économie d’environ 5%. Pour plus d’informations concernant le réglage consultez les modes d’emploi des thermostats. Eau chaude sanitaire Un réglage à basse température permet une économie d’énergie importante. Le mode Ecosmart avec message de demande permet une éco- nomie maximale de gaz et d’eau. A présent, vous connaissez la manière économique de chauffer avec un appareil à gaz e.l.m. leblanc. Si vous aviez encore des questions, adressez-vous à votre installateur agréé ou écrivez- nous. 6720611345-3.fm Page 13 Vendredi, 18. novembre 2005 11:56 1114 Mise en sécurité (tirage naturel ou V.M.C.) 4 Mise en sécurité (tirage naturel ou V.M.C.)

4.1 Mise en sécurité des appareils à

tirage naturel Le système détecte le débordement des produits de combustion par la sonde de contrôle d’évacuation des produits de combus- tion S.P.O.T.T. connectée directement au tableau électrique. En cas de perturbation de l’évacuation des produits de combus- tion, la sonde de contrôle d’évacuation des produits de combus- tion (S.P.O.T.T.) déclenche l’arrêt de la chaudière:

• le tableau électrique n’alimente plus les électrovannes de com- mande du bloc gaz,

• l’alimentation en gaz du brûleur est coupée,

• le voyant Marche/Arrêt (364) reste allumé,

• le voyant sanitaire (448) clignote rapidement,

• le voyant de présence de flamme (363) est éteint. La chaudière est bloquée pendant 20 min.; elle se remettra en service normalement après ce délai. En cas de mise en sécurité répétée: B Contacter votre installateur ou un service après-vente agréé e.l.m. leblanc.

La sonde de contrôle d’évacuation des produits de combustion S.P.O.T.T. ne doit jamais être mise hors service. 6720611345-3.fm Page 14 Vendredi, 18. novembre 2005 11:56 1115 Mise en sécurité (tirage naturel ou V.M.C.)

4.2 Mise en sécurité des appareils V.M.C.

individuelles Le système détecte le débordement des produits de combustion par la sonde de sécurité individuelle V.M.C. (6.1) connectée direc- tement au tableau électrique. En extraction normale, aucun échauffement ne se produit au niveau de la sonde de sécurité individuelle V.M.C. (6.1). En extraction fortement réduite ou arrêtée, la sonde de sécurité individuelle V.M.C. (6.1) chauffée par les produits de combustion qui remplissent la buse coupe-tirage, déclenche la mise en sécu- rité de la chaudière.

• le tableau électrique n’alimente plus les électrovannes de com- mande du bloc gaz,

• l’alimentation en gaz du brûleur est coupée,

• le voyant Marche/Arrêt (364) reste allumé,

• le voyant chauffage (447) clignote lentement,

• le voyant sanitaire (448) clignote rapidement,

• le voyant de présence de flamme (363) est éteint. Dès que la ventilation redeviendra normale et que la sonde de sécurité individuelle V.M.C. sera refroidie: B Appuyer et maintenir pendant 4s le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière. En cas de mise en sécurité répétée: B Contacter votre installateur ou un service après-vente agréé e.l.m leblanc.

La sonde de sécurité individuelle V.M.C. (6.1) ne doit jamais être mise hors service. 6720611345-3.fm Page 15 Vendredi, 18. novembre 2005 11:56 1116 Mise en sécurité (tirage naturel ou V.M.C.)

A Fonctionnement normal B Arrêt V.M.C. 4 Tableau électrique

6.1 Sonde sécurité individuelle V.M.C.

56 Bloc gaz 61 Bouton de déverrouillage 6 720 610 628-06.1C

6720611345-3.fm Page 16 Vendredi, 18. novembre 2005 11:56 1117 Mise en sécurité (tirage naturel ou V.M.C.)

4.3 Mise en sécurité des appareils V.M.C.

collectives Le système de sécurité collective V.M.C. située en dehors du logement fournit un courant basse tension 24 V à un relais dis- posé dans le boîtier électrique; le relais commande l’alimentation de la chaudière (phase). En cas de défaut d’extraction, l’alimentation 24 V est coupée, et par l’intermédiaire du relais l’alimentation de la chaudière est inter- rompue (tous les voyants sont éteints). Dès que l’extraction sera rétablie, la chaudière se remettra en ser- vice normalement. Néanmoins, la chaudière peut avoir été préalablement mise en sécurité par la sonde de sécurité individuelle V.M.C.. Dans ce cas, dès que la ventilation refonctionnera normalement et que la sonde de sécurité individuelle V.M.C. sera refroidie: B Appuyer et maintenir pendant 4s le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière. 1 Chaudière2 Secteur, 230 V ~ 50 Hz3 Alimentation 24 V ~ 0,5 VA (intensité maximale d’appel 250 mA) V.M.C. collective

6720611345-3.fm Page 17 Vendredi, 18. novembre 2005 11:56 1118 Généralités 5 Généralités

5.1 Nettoyage de l’habillage

Pour nettoyer l’habillage, on peut employer les produits d’entre- tien habituels du commerce à l’exception de solvants et poudres ou éponges abrasives.

B Faire effectuer annuellement le ramonage et le nettoyage du conduit d’évacuation des produits de combustion. B Faire procéder annuellement à une vérification de votre appa- reil par un installateur ou service après-vente agréé e.l.m. leblanc.

5.3 Changement de gaz

En cas d’adaptation à un autre gaz que celui pour lequel l’appareil est équipé, la transformation doit être impérativement exécutée par un installateur ou un service après vente agréé e.l.m. leblanc.

Appareils V.M.C. Nous vous rappelons que l’entretien de la V.M.C. est obligatoire.

• Entretien annuel des bouches d’extraction.

• Entretien quinquennal (5 ans) de l’ensemble de l’installation.

• Entretien du dispositif de sécurité. 6720611345-3.fm Page 18 Vendredi, 18. novembre 2005 11:56 1119 Généralités

Perturbation Si vous n’êtes pas en mesure de supprimer la perturbation, appelez le service après-vente agréé, Tél.:.................................................. Mise hors service 6 720 610 628-03.1C ECO 6 720 610 628-04.1C ECO Température d’eau chaude sani- taire Eau chaude sanitaire seulement (mode été) 6 720 610 629-06.2H ECO 6 720 610 628-05.1C ECO Mise en marche Mise en marche du chauffage Régulation du chauffage Positionnez le sélecteur de température sur la température choisie. Eventuellement, régler le thermostat (TA..., TR..., TRL...) selon les instructions fournies. 6 720 610 629 -04 - 1C ECO 6 720 610 629-05.2H ECO Résumé du mode d’emploi 6720611345-3.fm Page 19 Vendredi, 18. novembre 2005 11:56 11Informations ’’Consommateurs’’ Une équipe de spécialistes pour répondre en direct à toutes vos questions : du lundi au vendredi de 7 h à 21 h , le samedi de 8h à 18h. ❶ Votre nouvelle chaudière est accompagnée d'une pochette "utilisateur". Celle-ci contient:

• les conditions de garantie et la carte de validation de la garan- tie (volet N°2) à retourner, dûment remplie par vos soins à e.l.m. leblanc. ❷ Assurez-vous que votre installateur a bien adressé à e.l.m. leblanc la carte de mise en service de l’appareil: la garantie dont vous bénéficiez prend effet à partir de la date indiquée par l’ins- tallateur. ❸ Votre appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d’entretien. ❹ Pour connaître les adresses de notre réseau d’après-vente, contactez-nous au numéro Indigo indiqué ci-dessous. Nous vous indiquerons les coordonnées des services après- vente agréés les plus proches de votre domicile. 6720611345-3.fm Page 20 Vendredi, 18. novembre 2005 11:56 11
