Amelia CGLM231H.5 - Chaudière ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale gaz
Marque	ELM LEBLANC
Modèle	Amelia CGLM231H.5
Dimensions (L x H x P)	400 x 700 x 300 mm (estimation)
Poids	30 kg (estimation)
Alimentation électrique	230 V ~ 50 Hz
Type de gaz	Gaz naturel (adaptable à d'autres gaz par un professionnel)
Puissance	23 kW (estimation)
Pression circuit chauffage	1,5 à 2 bar (max 3 bar)
Pression eau chaude sanitaire	Max 15 bar (soupape de sécurité)
Température eau chaude	Réglable de 40°C à 60°C
Fonctions principales	Chauffage, eau chaude sanitaire, mode été, protection hors gel, Ecosmart
Sécurité	Sonde SPOTT (tirage naturel), sonde VMC individuelle/collective, bouton de déverrouillage
Entretien et nettoyage	Nettoyage de l'habillage avec produits non abrasifs ; entretien annuel par professionnel agréé
Pièces détachées et réparabilité	Pièces d'origine requises ; interventions exclusivement par installateur ou SAV agréé
Informations générales	Garantie sous conditions (carte de mise en service obligatoire) ; contrat d'entretien recommandé

FOIRE AUX QUESTIONS - Amelia CGLM231H.5 ELM LEBLANC

Comment allumer et éteindre la chaudière ?

Pour allumer, mettez l'interrupteur principal sur la position I. Le voyant vert (364) s'allume et après 10 secondes d'initialisation, l'appareil est prêt. Pour éteindre, mettez l'interrupteur sur 0 ; le voyant s'éteint.

Comment régler la température de l'eau chaude sanitaire ?

Utilisez le sélecteur de température eau chaude (310) : butée gauche = environ 40°C, horizontal droit = environ 55°C, butée droite = environ 60°C. Pour plus d'économies, activez le mode Ecosmart en ouvrant puis fermant brièvement un robinet d'eau chaude.

Que faire en cas d'odeur de gaz ?

Ne pas actionner d'interrupteur électrique. Fermez le robinet gaz (172), ouvrez fenêtres et portes, éteignez toute flamme. Depuis l'extérieur, appelez la compagnie de gaz et votre installateur ou SAV agréé e.l.m. leblanc.

Comment mettre en marche le chauffage ?

Tournez le sélecteur de température départ chauffage (136) sur la position souhaitée. La position ECO limite à environ 75°C. Les voyants rouge (363) et chauffage (447) s'allument quand le brûleur fonctionne.

Que signifient les clignotements des voyants ?

Clignotement lent du voyant chauffage (447) : perturbation. Appuyez 4 secondes sur le bouton de déverrouillage (61). Si le voyant sanitaire (448) clignote rapidement en plus, cela indique une mise en sécurité (défaut d'évacuation). Éteignez puis rallumez l'appareil.

Comment utiliser le mode été ?

Avec un thermostat extérieur, il se sélectionne automatiquement. Avec un thermostat ambiant, tournez le sélecteur de température chauffage complètement à gauche. Le chauffage est coupé, l'eau chaude sanitaire reste active.

Comment économiser l'énergie avec cette chaudière ?

Utilisez la position ECO pour le chauffage, programmez une baisse de température la nuit (1 K = 5% d'économie), réglez l'eau chaude à basse température et activez le mode Ecosmart avec message de demande.

À quelle fréquence faut-il entretenir la chaudière ?

Un entretien annuel par un installateur ou SAV agréé e.l.m. leblanc est obligatoire. Il comprend le ramonage du conduit d'évacuation. Pour les modèles VMC, un entretien des bouches d'extraction tous les ans et de l'ensemble tous les 5 ans.

Que faire si la chaudière se met en sécurité (voyants clignotants) ?

Attendez 20 minutes si le voyant sanitaire clignote rapidement (défaut tirage). Ensuite, l'appareil se réarme automatiquement. Sinon, éteignez puis rallumez la chaudière. Si le problème persiste, appuyez 4 secondes sur le bouton de déverrouillage (61) après avoir rétabli une ventilation normale.

Comment vérifier et ajuster la pression du circuit de chauffage ?

L'aiguille du thermo-manomètre (8.1) doit être entre 1,5 et 2 bar à froid. Si elle est inférieure, ouvrez le robinet de remplissage (38) pour ajouter de l'eau jusqu'à la zone correcte. Ne dépassez pas 3 bar à chaud.

MODE D'EMPLOI Amelia CGLM231H.5 ELM LEBLANC

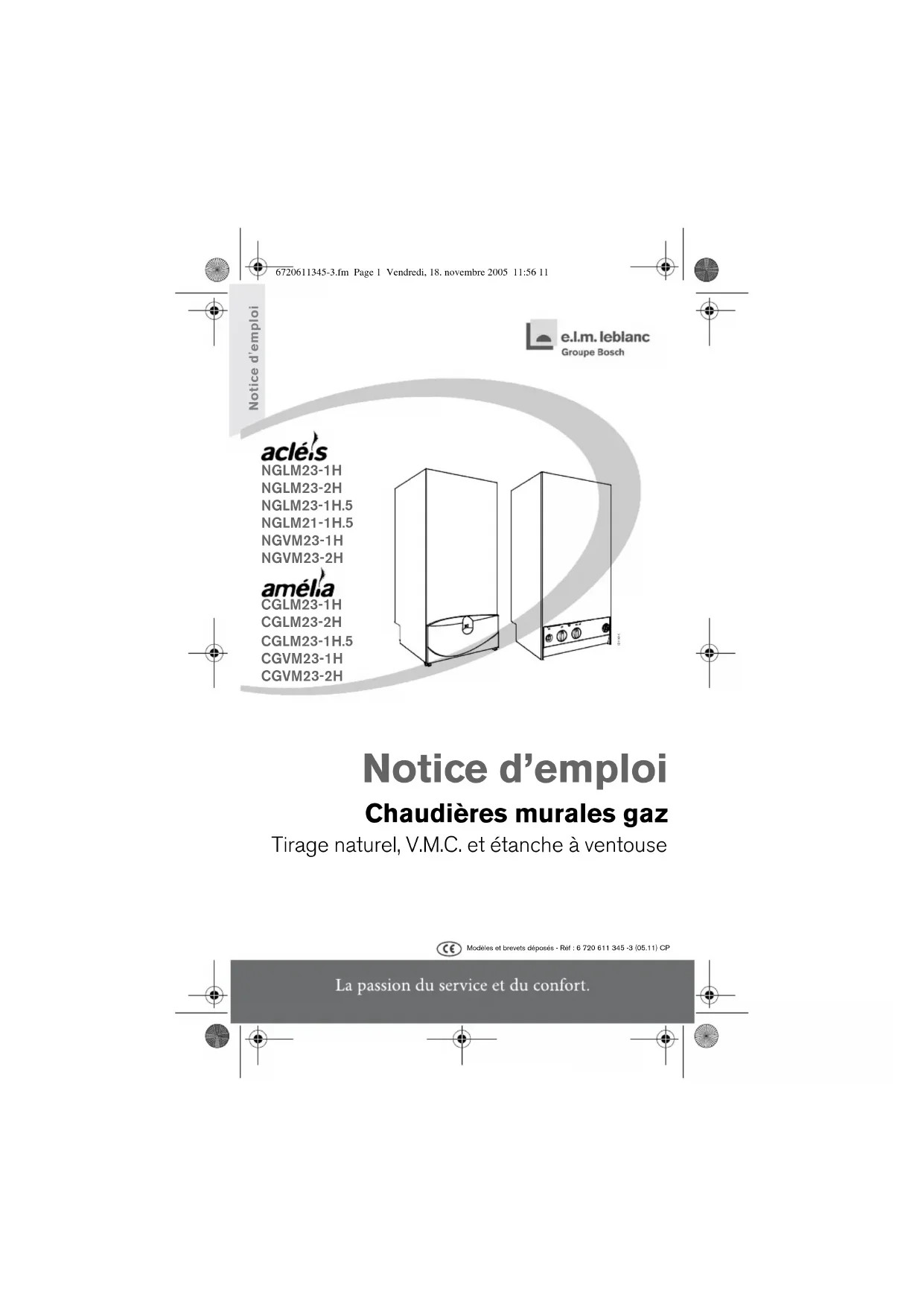

6720611345-3.fm Page 1 Vendredi, 18. novembre 2005 11:56 11 Notice d'emploi e.l.m. leblanc Groupe Bosch acléis NGLM23-1H NGLM23-2H NGLM23-1H.5 NGLM21-1H.5 NGVM23-1H NGVM23-2H amélia CGLM23-1H CGLM23-2H CGLM23-1H.5 CGVM23-1H CGVM23-2H

Notice d'emploi

Chaudières murales gaz

Tirage naturel, V.M.C. et étanche à ventouse

Modèles et brevets déposés - Réf : 6 720 611 345 -3 (05.11) CP

La passion du service et du confort.

La passion du service et du confort.

6720611345-3.fm Page 2 Vendredi, 18. novembre 2005 11:56 11

Table des matières

Mesures de sécurité 3

Explication des symboles 4

1 Aperçu des fonctions 5

2 Mise en service 6

2.1 Avant la mise en marche 6
2.2 Allumer / éteindre l'appareil 8
2.3 Mettre en marche le chauffage 8
2.4 Régulation du chauffage (en option) 9
2.5 Régler la température d'eau chaude sanitaire 9
2.6 Position été (eau chaude sanitaire uniquement) 10
2.7 Protection hors gel 11
2.8 Perturbation 11

3 Consignes pour économiser l'énergie 12

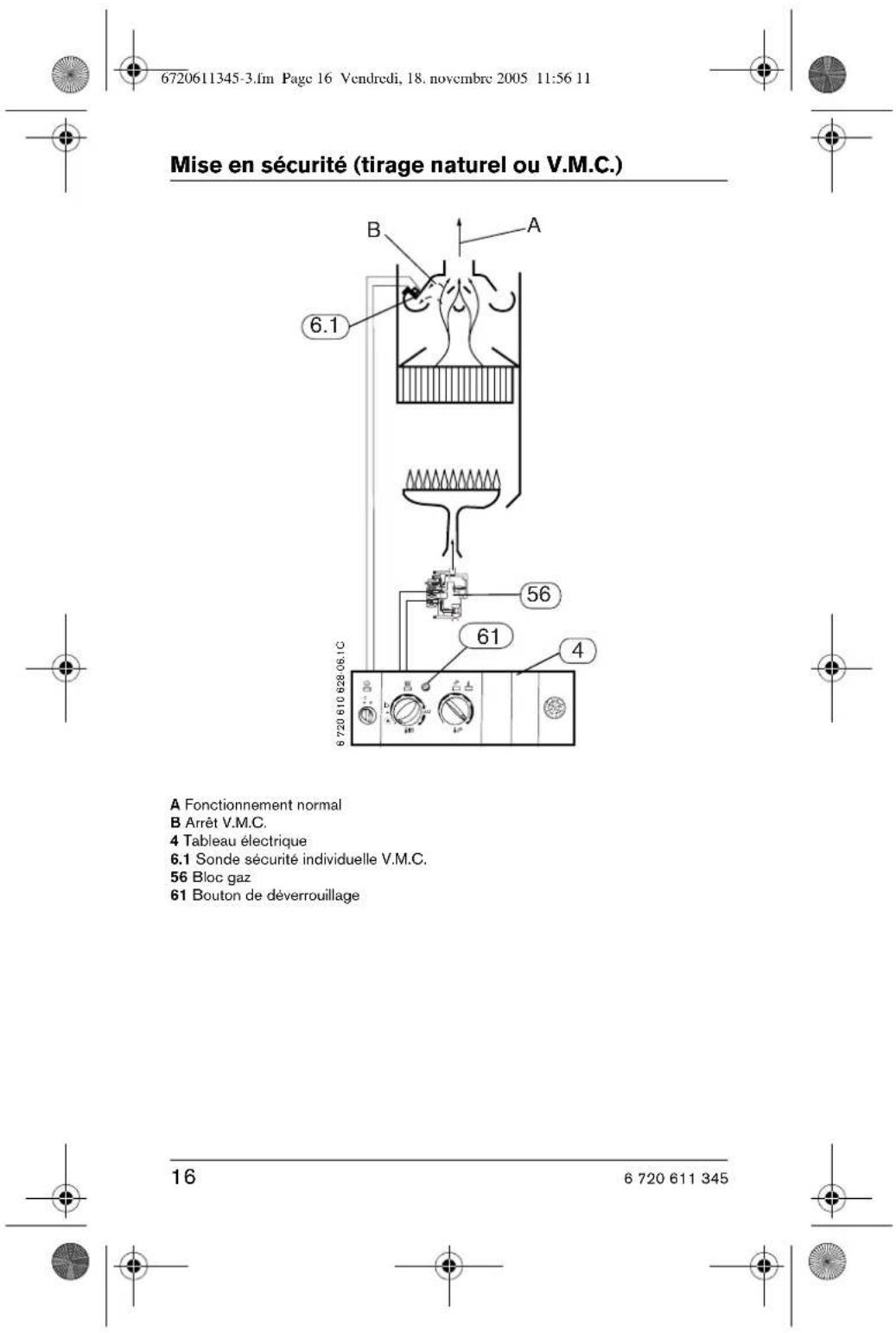

4 Mise en sécurité (tirage naturel ou V.M.C.) 14

4.1 Mise en sécurité des appareils à tirage naturel 14
4.2 Mise en sécurité des appareils V.M.C. individuelles15

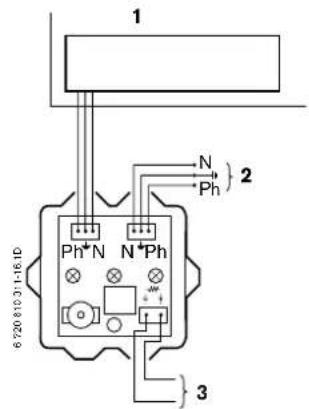

4.3 Mise en sécurité des appareils V.M.C. collectives 17

5 Généralités

5.1 Nettoyage de l'habillage 18
5.2 Entretien 18
5.3 Changement de gaz 18

2

6 720 611 345

Mesures de sécurité

Mesures de sécurité

Si l'on perçoit une odeur de gaz :

▶Ne pas actionner les commutateurs électriques ou tout autre objet pouvant provoquer des étincelles.
▶Fermer le robinet gaz (voir page 5).
▶Ouvrir les fenêtres et les portes.
►Eteindre toute flamme à proximité.
Téléphoner immédiatement, de l'extérieur, à la compagnie de gaz et à votre installateur ou service après-vente agréé e.l.m. leblanc.

Si l'on perçoit une odeur de gaz brûlés :

▶Mettre l'appareil hors service (voir page 8).
▶Ouvrir les fenêtres et les portes.
▶ Informer immédiatement votre installateur ou un service après-vente agréé e.l.m. leblanc.

L'installation ainsi que les modifications éventuellement apportées à l'appareil doivent être exclusivement confiées à votre installateur ou un service après-vente agréé e.l.m. leblanc.
▶Toute intervention sur un organe scellé est interdite.
Les orifices de ventilation pratiqués dans les portes, fenêtres et parois ne doivent pas être obturés ou réduits (appareils à tirage naturel ou V.M.C.).
▶Les gaines, conduits et dispositifs d'évacuation des gaz brûlés ne doivent pas être modifiés.
▶En cas de pose ultérieure de fenêtres étanches, veillez à assurer l'alimentation en air de combustion (appareils à tirage naturel ou V.M.C.).

Maintenance

▶Nous recommandons vivement de conclure un contrat d'entre-tien avec votre installateur ou un service après-vente agréé e.l.m. leblanc. Il est indispensable de soumettre l'appareil à un

6720611345-3.fm Page 4 Vendredi, 18. novembre 2005 11:56 11

Mesures de sécurité

service annuel de maintenance.

▶Conformément à la réglementation nationale en vigueur sur la protection contre les émissions polluantes, l'exploitant est responsable de la sécurité et de l'écocompatibilité de l'installation.
▶N'utiliser que des pièces de rechange d'origine!

Matières explosives et facilement inflammables

▶Ne pas stocker ou utiliser des matières inflammables (papier, peintures, diluants, etc.) à proximité immédiate de l'appareil.

Air de combustion / air ambiant

▶L'air de combustion / air ambiant doit être exempt de substances agressives (comme par exemple les hydrocarbures halogénés qui contiennent des combinaisons chlorées ou fluorées), afin d'éviter la formation de corrosion.

Explication des symboles

Les indications relatives à la sécurité sont écrites sur un fond grisé et précédées d'un triangle de présignalisation.

Les mots suivants indiquent le degré du danger encouru si les indications pour éviter ce risque ne sont pas suivies.

• Prudence : risque de légers dommages matériels.
• Avertissement : risque de légers dommages corporels ou de gros dommages matériels.

Dans le texte, les instructions sont précédées du symbole ci-contre. Elle sont délimitées par des lignes horizontales.

La mise en application de ces instructions ne risque pas d'endommager l'appareil ou de mettre en péril l'utilisateur.

4

6 720 611 345

6720611345-3.fm Page 5 Vendredi, 18. novembre 2005 11:56 11

Aperçu des fonctions

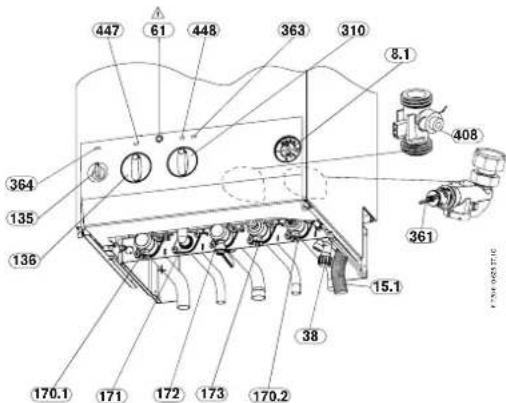

1 Aperçu des fonctions

447 61 448 363 310 8.1 408 364 135 136 15.1 38 170.1 171 172 173 170.2

8.1 Thermo-manomètre

15 Soupape de sécurité chauffage (3bar)

15.1 Tube de vidange chauffage

27 Purgeur automatique

38 Robinet de remplissage/dis- connecteur

61 Bouton de déverrouillage

135 Interrupteur principal

136 Sèlecteur de température de départ chauffage

170.1 Vanne d'isolement pour départ chauffage

170.2 Vanne d'isolement pour retour chauffage

171 Raccord sortie eau chaude sanitaire
172 Robinet gaz (ouvert)
173 Robinet entrée eau froide sanitaire
310 Sélecteur de température eau chaude sanitaire
361 Vis de vidange
363 Voyant présence de flamme
364 Voyant Marche/Arrêt (I/O)
408 Soupape de sécurité sanitaire (15 bar)
447 Voyant de demande chauffage
448 Voyant de demande sanitaire

6 720 611 345

5

6720611345-3.fm Page 6 Vendredi, 18. novembre 2005 11:56 11

Mise en service

2 Mise en service

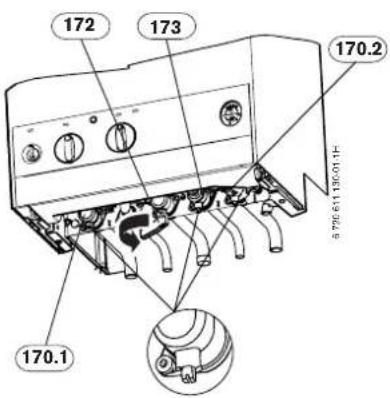

2.1 Avant la mise en marche

Robinet gaz (172)

▶Ouvrir le robinet gaz en le tournant dans le sens inverse des aiguilles d'une montre.

Vannes d'isolement départ (170.1) et retour (170.2) chauffage

▶Ouvrir les vannes d'isolements en tournant la vis carrée avec une clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement (voir petit encadré). Si l'encoche est perpendiculaire au sens d'écoulement, la vanne est fermée.

Robinet entrée eau froide sanitaire (173)

▶Ouvrir le robinet en tournant la vis carrée avec la clé jusqu'à ce que l'encoche soit positionnée dans le sens de l'écoulement. Si l'encoche est perpendiculaire au sens d'écoulement, le robinet est fermé.

172 173 170.2 8 796 611 130 01H 170.1

6

6 720 611 345

6720611345-3.fm Page 7 Vendredi, 18. novembre 2005 11:56 11

Mise en service

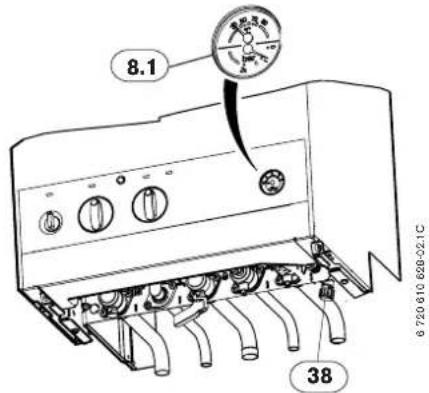

Contrôler la pression de l'eau du circuit de chauffage

L'aiguille du thermo-manomètre (8.1) doit se situer entre 1,5 et 2 bar.
▶Si l'aiguille se situe en-dessous de 1,5 bar (dans installation froide), ajouter de l'eau jusqu'à ce que l'aiguille se positionne entre 1,5 et 2 bar à l'aide du robinet de remplissage (38).
▶Si une valeur de réglage plus élevée était requise, elle vous serait indiquée par votre spécialiste.
▶Avec une température de l'eau du circuit de chauffage plus élevée, il ne faut pas dépasser une pression max. de 3 bar (la soupape de sécurité (15) s'ouvre à cette valeur de pression).

8.1 38 6 720 610 638-52-1C

6 720 611 345

7

6720611345-3.fm Page 8 Vendredi, 18. novembre 2005 11:56 11

Mise en service

2.2 Allumer / éteindre l'appareil

Allumer

▶ Mettre l'interrupteur principal sur la position (I).
Le voyant vert (364) est alors allumée et pendant 10 s le voyant chauffage (447) clignote (initialisation).
A la fin du clignotement, l'appareil est prêt à fonctionner.

0 ECO

Eteindre

- Mettre l'interrupteur principal sur la position (0). Le voyant (364) s'éteint.

Le thermostat (TA..., TR...) ou l'horloge (DT...) continuent à fonctionner sur leur réserve de marche.

2.3 Mettre en marche le chauffage

▶ Tourner le sélecteur de température, afin d'adapter la température départ instantanée de l'eau de chauffage au type d'installation.
- Position (par exemple), pour une installation de chauffage avec une température de départ jusqu'à env. 90 °C.
- Position ECO (par exemple), pour une installation de chauffage avec une température de départ jusqu'à env. 75 °C.
Lorsque le brûleur est en service, le voyant rouge (363) et le voyant chauffage (447) s'allument.

8

6 720 611 345

6720611345-3.fm Page 9 Vendredi, 18. novembre 2005 11:56 11

Mise en service

2.4 Régulation du chauffage (en option)

▶Réglez le thermostat asservi à la température extérieure (TA...) sur la courbe de chauffage correspondante et sélectionnez le mode de service.
▶Positionnez le thermostat asservi à la température ambiante (TR...) sur la température choisie.

10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400

▶Réglez le thermostat asservi à la température ambiante (TRL...) sur les températures souhaitées.

2.5 Régler la température d'eau chaude sanitaire

Température de l'eau chaude

▶Régler la température d'eau chaude grâce au sélecteur de la chaudière (voir le tableau ci-dessous).

Position du sélecteur Température de l'eau
Butée gauche env. 40 °C
Horizontal droit env. 55 °C
Butée droite env. 60 °C

Confort à la demande (Ecosmart)

- Avec message de demande:

en ouvrant le robinet d'eau chaude brièvement puis en le refermant (message de demande) *, l'eau sanitaire est réchauffée à la température programmée au sélecteur. Ainsi, lorsque l'on puise de l'eau quelques instants après, elle est disponible immédiatement. Ceci permet une économie optimale d'eau et de gaz.

* Votre demande est acceptée, le voyant rouge (447) peut rester allumé pendant 20 secondes environ.

- Sans message de demande:

le réchauffage de l'eau sanitaire n'est réalisé que lorsque l'eau est puisée ; le temps nécessaire pour obtenir l'eau chaude est plus long.

2.6 Position été (eau chaude sanitaire uniquement)

Pour les thermostats asservis à la température extérieure

▶Ne pas régler le sélecteur de la chaudière.

Le thermostat choisit automatiquement, en fonction de la température extérieure, le mode de fonctionnement « été ».

Pour les thermostats asservis à la température ambiante

▶ Tourner le sélecteur de la chaudière tout à gauche.

Le chauffage est coupé, seule l'alimentation en eau chaude est active. L'alimentation électrique du thermostat n'est pas coupée.

10

6 720 611 345

6720611345-3.fm Page 11 Vendredi, 18. novembre 2005 11:56 11

Mise en service

2.7 Protection hors gel

▶Laisser l'appareil sous tension et le gaz ouvert.

ou

▶Additionner à l'eau du circuit de chauffage du produit antigel FSK (Schilling Chemie), Glycermin NF (BASF) ou Antifrogen N (Hoechst/Ticona).

Référez vous à la notice du produit, avant d'effectuer le mélange.

2.8 Perturbation

En cours de service, des perturbations peuvent survenir en raison, par exemple, d'un encrassement du brûleur, d'une chute de pression dans la conduite d'alimentation en gaz, etc.

Elles sont signalées par le clignotement des voyants chauffage (447) et/ou sanitaire (448).

Si le voyant chauffage (447) clignote lentement (environ une fois par seconde):

- Appuyer sur la touche et la maintenir appuyée environ 4s.

Après les 10s. d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.

Dans les autres cas de clignotement:

►Eteindre puis rallumer l'appareil.

Après les 10s. d'initialisation (voir paragraphe 2.2), l'appareil se met en service et le clignotement ne reprend pas.

S'il n'est pas possible de remédier à la perturbation:

- Contacter votre installateur ou un service après-vente agréé e.l.m. leblanc.

6 720 611 345

11

6720611345-3.fm Page 12 Vendredi, 18. novembre 2005 11:56 11

Consignes pour économiser l'énergie

3 Consignes pour économiser l'énergie

Economiser le gaz

La chaudière a été construite de façon à assurer une consommation de gaz réduite, des émissions polluantes faibles et un confort optimal. L'alimentation du brûleur en gaz est réglée suivant la température ambiante désirée de l'appartement. La chaudière règle automatiquement la flamme du brûleur lorsque l'on baisse la température ambiante. Cette modulation de puissance assure un lissage des variations de température (sauf pour les C/NGLM23-2H) et permet une répartition homogène de la température dans les pièces de l'appartement. De ce fait, l'appareil peut travailler pendant un temps prolongé sans consommer plus de gaz qu'un appareil qui est soumis à des cycles marche-arrêt en permanence.

Régulation du chauffage

La réglementation des installations de chauffage en vigueur exige une régulation du chauffage par l'intermédiaire d'un thermostat asservi à la température ambiante ou d'un thermostat asservi à la température extérieure en liaison avec les robinets thermostatiques des radiateurs.

Installation de chauffage équipée d'un thermostat asservi à la température ambiante TR..., TRL...

Le local où est installé le thermostat asservi à la température ambiante détermine la température des autres pièces.

Le régulateur de température de la chaudière doit être réglé sur la température de service maximale. La position ECO donne une température départ chauffage de 75 °C. Il est possible de régler la température ambiante de façon individuelle dans chaque pièce (à l'exception d'un radiateur de l'installation : exemple la salle d'eau) par l'intermédiaire des robinets thermostatiques des radiateurs.

12

6 720 611 345

6720611345-3.fm Page 13 Vendredi, 18. novembre 2005 11:56 11

Consignes pour économiser l'énergie

Installation de chauffage équipée d'un thermostat asservi à la température extérieure TA...

Ce thermostat détecte la température extérieure pour faire varier la température de départ suivant la courbe de chauffage prédéterminée. Le régulateur de température de la chaudière doit être réglé sur la température de service maximale.

La position du selecteur chauffage limite la température maximale du départ chauffage (en position ECO : 75°C).

Baisser la température pendant la nuit

Un réduction importante de la consommation de gaz est possible si l'on baisse la température ambiante pendant la nuit ou même pendant la journée. Une baisse de température de 1K correspond à une économie d'environ 5%.

Pour plus d'informations concernant le réglage consultez les modes d'emploi des thermostats.

Eau chaude sanitaire

Un réglage à basse température permet une économie d'énergie importante.

Le mode Ecosmart avec message de demande permet une économie maximale de gaz et d'eau.

A présent, vous connaissez la manière économique de chauffer avec un appareil à gaz e.l.m. leblanc. Si vous aviez encore des questions, adressez-vous à votre installateur agréé ou écrivez-nous.

6 720 611 345

13

6720611345-3.fm Page 14 Vendredi, 18. novembre 2005 11:56 11

Mise en sécurité (tirage naturel ou V.M.C.)

4 Mise en sécurité (tirage naturel ou V.M.C.)

4.1 Mise en sécurité des appareils à tirage naturel

Le système détecte le débordement des produits de combustion par la sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. connectée directement au tableau électrique.

La sonde de contrôle d'évacuation des produits de combustion S.P.O.T.T. ne doit jamais être mise hors service.

En cas de perturbation de l'évacuation des produits de combustion, la sonde de contrôle d'évacuation des produits de combustion (S.P.O.T.T.) déclenche l'arrêt de la chaudière:

• le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz,
• l'alimentation en gaz du brûleur est coupée,
  • le voyant Marche/Arrêt (364) reste allumé,
  • le voyant sanitaire (448) clignote rapidement,
• le voyant de présence de flamme (363) est éteint.

La chaudière est bloquée pendant 20 min.; elle se remettra en service normalement après ce délai.

En cas de mise en sécurité répétée:

- Contacter votre installateur ou un service après-vente agréé e.l.m. leblanc.

Mise en sécurité (tirage naturel ou V.M.C.)

4.2 Mise en sécurité des appareils V.M.C. individuelles

Le système détecte le débordement des produits de combustion par la sonde de sécurité individuelle V.M.C. (6.1) connectée directement au tableau électrique.

i

La sonde de sécurité individuelle V.M.C. (6.1) ne doit jamais être mise hors service.

En extraction normale, aucun échauffement ne se produit au niveau de la sonde de sécurité individuelle V.M.C. (6.1).

En extraction fortement réduite ou arrêtée, la sonde de sécurité individuelle V.M.C. (6.1) chauffée par les produits de combustion qui remplissent la buse coupe-tirage, déclenche la mise en sécurité de la chaudière.

• le tableau électrique n'alimente plus les électrovannes de commande du bloc gaz,
• l'alimentation en gaz du brûleur est coupée,
  • le voyant Marche/Arrêt (364) reste allumé,
  • le voyant chauffage (447) clignote lentement,
• le voyant sanitaire (448) clignote rapidement,
• le voyant de présence de flamme (363) est éteint.

Dès que la ventilation redeviendra normale et que la sonde de sécurité individuelle V.M.C. sera refroidie:

▶Appuyer et maintenir pendant 4s le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.
En cas de mise en sécurité répétée:
- Contacter votre installateur ou un service après-vente agréé e.l.m leblanc.

6720611345-3.fm Page 16 Vendredi, 18. novembre 2005 11:56 11 Mise en sécurité (tirage naturel ou V.M.C.) A Fonctionnement normal B Arrêt V.M.C. 4 Tableau électrique 6.1 Sonde sécurité individuelle V.M.C. 56 Bloc gaz 61 Bouton de déverrouillage 6 720 610 628 06.1C 6 720 611 345 16

6720611345-3.fm Page 17 Vendredi, 18. novembre 2005 11:56 11

Mise en sécurité (tirage naturel ou V.M.C.)

4.3 Mise en sécurité des appareils V.M.C. collectives

Le système de sécurité collective V.M.C. située en dehors du logement fournit un courant basse tension 24 V à un relais disposé dans le boîtier électrique; le relais commande l'alimentation de la chaudière (phase).

En cas de défaut d'extraction, l'alimentation 24 V est coupée, et par l'intermédiaire du relais l'alimentation de la chaudière est interrompue (tous les voyants sont éteints).

Dès que l'extraction sera rétablie, la chaudière se remettra en service normalement.

Néanmoins, la chaudière peut avoir été préalablement mise en sécurité par la sonde de sécurité individuelle V.M.C.. Dans ce cas, dès que la ventilation refonctionnera normalement et que la sonde de sécurité individuelle V.M.C. sera refroidie:

Appuyer et maintenir pendant 4s le bouton de déverrouillage (61) pour procéder au réarmement de la chaudière.

1 N Ph 2 6/20 8/10 3 1-16 1D Ph+N N+Ph 3

1 Chaudière
2 Secteur, 230 V \~ 50 Hz
3 Alimentation 24 V \~ 0,5 VA (intensité maximale d'appel 250 mA) V.M.C. collective

6 720 611 345

17

6720611345-3.fm Page 18 Vendredi, 18. novembre 2005 11:56 11

Généralités

5 Généralités

5.1 Nettoyage de l'habillage

Pour nettoyer l'habillage, on peut employer les produits d'entretien habituels du commerce à l'exception de solvants et poudres ou éponges abrasives.

5.2 Entretien

▶Faire effectuer annuellement le ramonage et le nettoyage du conduit d'évacuation des produits de combustion.
▶Faire procéder annuellement à une vérification de votre appareil par un installateur ou service après-vente agréé e.l.m. leblanc.

Appareils V.M.C.

Nous vous rappelons que l'entretien de la V.M.C. est obligatoire.

• Entretien annuel des bouches d'extraction.
• Entretien quinquennal (5 ans) de l'ensemble de l'installation.
• Entretien du dispositif de sécurité.

5.3 Changement de gaz

En cas d'adaptation à un autre gaz que celui pour lequel l'appareil est équipé, la transformation doit être impérativement exécutée par un installateur ou un service après vente agréé e.l.m. leblanc.

18

6 720 611 345

Résumé du mode d'emploi Mise en marche Température d'eau chaude sani- taire Perturbation Si vous n'êtes pas en mesure de supprimer la perturbation, appelez le service après-vente agréé, Tél.:............ Mise en marche du chauffage Eau chaude sanitaire seulement (mode été) Régulation du chauffage Positionnez le sélecteur de température sur la température choisie. Eventuellement, régler le thermostat (TA., TR..., TRL...) selon les instructions fournies. Mise hors service Généralités

6720611345-3.fm Page 19 Vendredi, 18. novembre 2005 11:56 11

Si vous n'êtes pas en mesure de supprimer la perturbation, appelez le service après-vente agréé, Tél.:

Positionnez le sélecteur de température sur la température choisie. Eventuellement, régler le thermostat (TA..., TR..., TRL...) selon les instructions fournies.

6 720 611 345

19

Informations "Consommateurs"

① Votre nouvelle chaudière est accompagnée d'une pochette "utilisateur".

Celle-ci contient:

• la notice d'emploi,
• les conditions de garantie et la carte de validation de la garantie (volet N°2) à retourner, dûment remplie par vos soins à e.l.m. leblanc.
  ② Assurez-vous que votre installateur a bien adressé à e.l.m. leblanc la carte de mise en service de l'appareil: la garantie dont vous bénéficiez prend effet à partir de la date indiquée par l'installateur.
  ③ Votre appareil vous donnera encore plus de satisfaction et conservera son meilleur rendement si vous le faites entretenir régulièrement. Aussi, nous vous recommandons vivement de souscrire un abonnement d'entretien.
  Pour connaître les adresses de notre réseau d'après-vente, contactez-nous au numéro Indigo indiqué ci-dessous.

Nous vous indiquerons les coordonnées des services après-vente agréés les plus proches de votre domicile.

Centre Service Consommateurs

N°Indigo 0 820 00 6000

Tarif : 0,12 € TTC/min

Télécopieur 01 43 11 73 50

Une équipe de spécialistes pour répondre en direct à toutes vos questions : du lundi au vendredi de 7 h à 21 h, le samedi de 8h à 18h.

e.l.m. leblanc - siège social et usine : 124, 126 rue de Stalingrad - F-93711 Drancy Cedex

www.elmleblanc.fr

La passion du service et du confort.
