THBDH011VN - Chauffage THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur à bain d'huile
Marque	Thomson
Modèle	THBDH011VN
Puissance maximale	2000 W
Puissance minimale	800 W
Nombre d'éléments chauffants	9
Tension d'alimentation	220-240 V ~ 50/60 Hz
Classe électrique	I (avec mise à la terre)
Thermostat	Réglable avec arrêt automatique
Indicateur lumineux de fonctionnement	Oui (rouge)
Protection contre la surchauffe	Oui
Interrupteur anti-basculement	Oui
Fonction hors gel	Oui (maintient environ 5 °C)
Montage des roulettes	Incluses, fixation par boulons et écrous
Poignée de transport	Oui
Range-câble	Oui
Distance de sécurité recommandée	100 cm minimum des murs et objets
Nettoyage	Chiffon humide, sans détergents
Utilisation	Intérieure, pièce ventilée

FOIRE AUX QUESTIONS - THBDH011VN THOMSON

Comment monter les roulettes sur le radiateur ?

Retournez le radiateur. Placez la base sur roulettes entre les éléments des extrémités basses sous l'enrouleur de câble. Fixez la base à l'aide des boulons étriers et des écrous à ailettes fournis. Serrez les écrous. Redressez le radiateur. Vérifiez que le range-câble est bien en bas.

Comment nettoyer le radiateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon légèrement humide pour nettoyer la surface extérieure. Séchez ensuite avec un chiffon doux et sec. N'utilisez aucun détergent ou produit chimique.

Que faire en cas de renversement du radiateur ?

Le radiateur est équipé d'un interrupteur anti-basculement qui coupe automatiquement l'alimentation en cas de renversement. Redressez l'appareil et placez-le sur une surface plane et stable avant de le remettre en marche.

Peut-on utiliser le radiateur dans une salle de bain ?

Non, ne l'utilisez pas à proximité d'une baignoire, d'une douche ou d'une piscine. Il y a un risque d'électrocution. L'appareil est conçu pour un usage intérieur sec.

Que signifie l'indicateur lumineux rouge ?

L'indicateur lumineux rouge s'allume lorsque le radiateur est en fonctionnement et chauffe. Il s'éteint lorsque le thermostat coupe l'alimentation une fois la température souhaitée atteinte.

Comment régler le thermostat ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour augmenter la température, dans le sens inverse pour la diminuer. Lorsque la température désirée est atteinte, tournez lentement le bouton en sens antihoraire jusqu'à ce que le voyant s'éteigne. La température sera maintenue automatiquement.

Qu'est-ce que la fonction hors gel ?

La fonction hors gel maintient la pièce à une température d'environ 5 °C pour empêcher la formation de gel. Pour l'activer, réglez le thermostat sur MIN et sélectionnez une puissance de chauffe.

Les enfants peuvent-ils utiliser ce radiateur ?

Les enfants de moins de 3 ans doivent être tenus à distance. Les enfants de 3 à 8 ans peuvent uniquement allumer ou éteindre l'appareil sous surveillance. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et sont surveillés.

Que faire en cas de fuite d'huile ?

Débranchez immédiatement l'appareil et contactez le fabricant ou son service après-vente. Les réparations nécessitant l'ouverture du réservoir d'huile doivent être effectuées uniquement par un professionnel qualifié.

Quelle est la consommation électrique du radiateur ?

La puissance est réglable :
- Position 1 : 800 W
- Position 2 : 1200 W
- Position 3 : 2000 W (max). La tension est de 220-240 V ~ 50/60 Hz.

MODE D'EMPLOI THBDH011VN THOMSON

LIRE ATTENTIVEMENT LES INSTRUCTIONS Ce produit ne peut etre utilise que dans des locaux bien isolés ou de maniere occasionnelle.

Attention! Le radiateur ne doit être mis en marche, seulement lorsque les roulettes sont parfaitement bien fixées.

1. Lire attentivement la notice avant toute première utilisation de l'ordinateil.
2. Le produit doit être installé en respectant les règles nationales d'installation.
3. Il est nécessaire de surveiller et d'être prudent lorsqu'el'article est à portée des enfants.
4. Cet apparéil est uniquement destiné à une utilisation domestique et interieure. Ne pas l'utiliser à l'extérieur. Utiliser l' apparéil uniquement comme indiqué sur la notice.
5. Toutte autre utilisation non conforme aux instructions du fournisseur pourrait cause des dommages matériels ou blesser une personne. Ne pas utiliser cet apparéil à d'autres fins que celles prévues par le fabricant.
6. Utiliser ce produit dans une piece bien aérée et ventilée. Ne pas le couvrir.
7. Ne jamais essayer d'ouvrir les éléments rémplis d'huile, de démonter les boutons de

commande, d'introduire des objets dans la grille de ventilation. Le fabricant ne pourrait être tenu pour responsable.

1. Ne pas laisser ce produit sans surveillance lorsqu'il fonctionne. En cas de non-utilisation, toujours s'assurer que le produit est bien sur la position « Arrêt » (0) et le débrancher de la prise.
2. De grandes précautions doivent être prises lors de son utilisation par ou pres d'enfants ou de personnes âgées.
3. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
4. Ne pasmettrele cable sous un tapis ou tout objet lourd et ne pas couvrir.
5. Le tener hors des points de passage afin d'éviter tout incident. Ne pas utiliser sur des surfaces instables.
6. Afin de prévenir tout risque d'incendie ou d'électrocution, il est impératif de ne pas exposer cet apparéil à la pluie ou à l'humidité et de ne pas l'ouvrir. L' apparéil contient des parties électriques qui poursaient vous électrocuter ou vous brûler.
7. Ne pas placer cet apparéil pres de textiles, surfaces ou liquides inflammables afin

d'éviter tout risque de feu. Le tener bien éloigné de toutes sources à risques et maintainir à distance de sécurité (que ce soit de face, de l'arrête ou des côtés). Ne pas utiliser cet apparéil dans des lieux tels que des garages, entreprises ou sont stockés des produits dangereux ou inflammables (peintures, essences, alcools ...).

1. L'appareil ne doit pas etre place juste en dessous d'une prise de courant.
2. Ce produit est chaud lorsqu'il fonctionne. Afin d'eviter toutes blessures ou brûlures, ne pas le toucher directement et utiliser des gants ou autre moyen.
3. Ne pas utiliser cet apparéil de chauffage à proximité d'une baignoire, d'une douche ou d'une piscine.
4. Avant toute opération, vérifier que le voltage de l'appareil correspond au voltage du secteur (prise murale de 230 volts). Pour éviter tout risque d'électrocution, brancher l'appareil en emboitant correctement les fiches dans les prises prévues à cet effet.
5. En cas de besoin d'une rallonge, vous assurer qu'elle est adaptée à la puissance de cet apparéil.
6. Tout que l'appareil reste branché sur le secteur (prise murale), il n'est pas

déconnecté de la source d'alimentation, même s'il est eteint. L'appareil doit etre complètement débranché avant tout nettoyage, service, maintenance ou meme déplacement d'un endroit a un autre.

1. La prise de l'installation doit toujours être munie d'un raccordement à la terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez pas connecter l'appareil.

2. AVERTISSEMENT: Afin d'eviter une surchauffe, ne pas couvir l'appareil de chauffage.

3. Cet appeareil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-venture qui doit être contacté en cas de fuite d'huile. Les réglementations concernant l'élimination de l'huile lorsque l'appareil de chauffage est mis au rebut doit être respectées.

4. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentalales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des

instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'ordinateil.

Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants, sauf sils ont plus de 8 ans et qu'ils sont surveillés.

1. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

2. Les apparêils ne sont pas destinés à être mis en fonctionnement au moyen d'une minutesie extérieure ou par un système de commande à distance séparé.

3. Cet apparéil est destiné à être utilisé dans des applications domestiques et interieurs

4. Ce logo signifie AVERTISSEMENTS: Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

5. Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

6. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt,à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une

surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprendnant bien les dangers potentiels.

1. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
2. En ce qui concerne les informations détaillées sur la manière de fixer les roulettes à l'appareil de chauffage, reférez-vous à la section: « MONTAGE »

AVERTISSEMENT - Certaines parties de ce produit peuvent devenir chaud et provoquer des brûlures. Une attention particulière doit être prise en présence d'enfants et les personnes vulnérables.

Attention: Brancher l'appareil correctement et ne pas le laisser à la portée des enfants sans surveillance.

MISE A LA TERRE

Cet apparéil doit être branché sur une prise de terre. Cet apparéil est équipé d'une prise électrique à terre. Il doit être branché sur une

prise murale correctement installee et equipeeed'une prise de terre.

ATTENTION : Une mauvaise utilisation de la prise de terre peut entrainer le risque de chocolélectrique.

Notes : En cas de question concernant la prise de terre ou le branchement électrique, veuilles consulter un personnel qualifié.

En cas de court-circuit, la mise à la terre réduit le risque de chocolélectrique en permettant au courant d'être évacué par le fil de terre

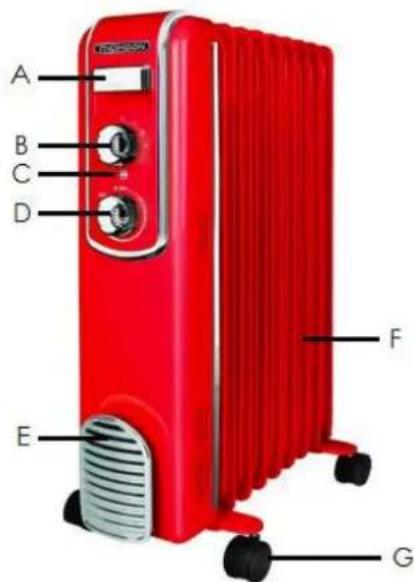

COMPOSITION

A-Poignée
B- Arrêt et réglage puissances
C- Indicateur lumineux de fonctionnement
D-Thermostat
E- Range cable
F- Éléments chauffants
G-Roulettes

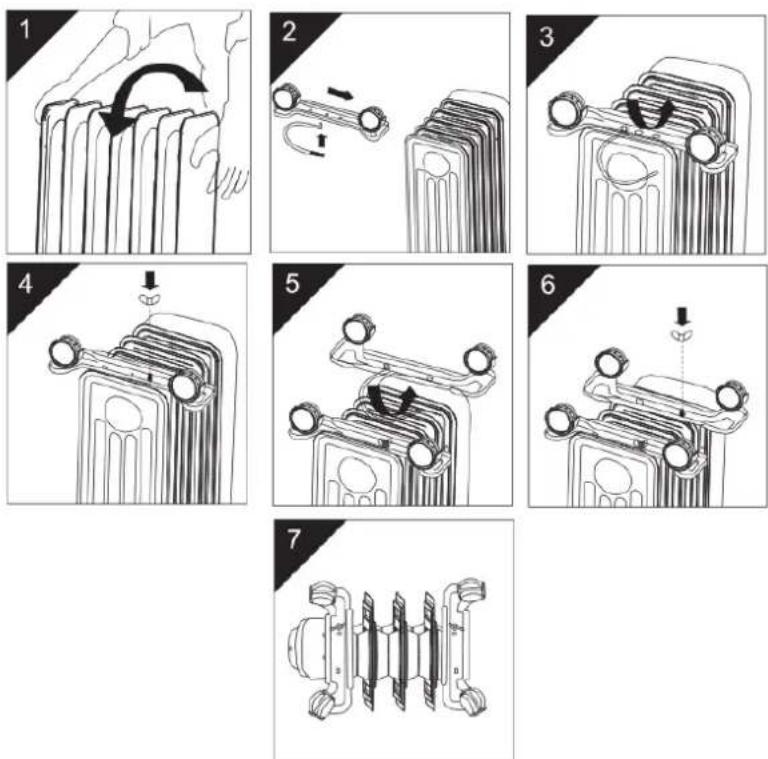

MONTAGE

Déballez le radiateur et les accessoires.

-Retourner le radiateur.
-Placer la base sur roulettes entre les éléments des extrémités basses sous l'enrouleur de cable électrique. (Comme indiqué sur les schémas, autres positions affectent la stabilité du radiateur)
-Fixer cette base au radiateur grâce aux boulons étriers et aux écrous à ailettes fournis avec le radiateur.
-Serrer les écrous à ailettes.
-Redresser le radiateur.

Bien vérifier que le radiateur avec les roulettes soit bien monté dans le bon sens avant de le faire fonctionner.

Le range cable (voir photo page 8 lecture E) doit etre situé en bas de I'appareil.

CHARACTERISTIQUES TECHNIQUES

Radiateur bain d'huile Fifty	Puisance 3	Puisance 2	Puisance 1
9 éléments THBDH09VN/VB/VR	2000W	1200W	800W

Tension:220-240V\~50/60Hz
CLASSE I

« Ce produit est conforme aux exigences imposées par les directives 2014/35/CE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/CE (abrogeant la directive 89/336/CEE) »

FONCTIONNEMENT

PRECAUTIONS D'UTILISATION

1. Avant d'utiliser cet apparéil, vous assurer qu'il est posé sur une surface plane et stable.

Cet apparéil est équipé d'un interrupteur anti basculement qui arrêté l'appareil en cas de renversement et s'il n'est pas posé sur une surface stable.

1. Placer le radiateur à 100 cm au moins du mur, des meubles et rideaux.

2. Vérifier que la tension de l'appareil correspond à la tension du secteur (prise murale de 230 volts).

3. Ce radiateur contient de l'huile, et refroidit lentement après avoir ete etint.

4. Laisser refroidir le radiateur avant de le déplacer, et utiliser la poignée pour le bouger.

UTILISATION

1. Les interrupteurs de contrôle du thermostat et de selection de la puissance doivent se couver sur la position MIN et « 0 » avant de brancher le radiateur à la prise.
2. Allumer le radiateur sur l'une des positions suivantes :

-Tourner l'interrupteur de puissance sur 1 ou 2 ou 3.

-Tourner l'interrupteur du thermostat vers MAX.

1. L'indicateur lumineux de fonctionnement (couleur rouge) s'allume lorsque le radiateur fonctionne.
2. La température ambiente peut être régée grâce au thermostat. Tourner le bouton du thermostat dans le sens des aiguilles d'une montre pour augmenter la température, ou en sens inverse pour la diminuier, jusqu'à obtention de la température désirée.
3. ÀpRES avoir atteint la température désirée, pour maintainir la température ambiente : tourner le bouton du thermostat dans le sens contraire des aiguilles d'une montre, jusqu'à ce que le fémoin lumineux s'éteigne. La température désirée va être conservée constante par la fonction du thermostat.
4. Lors de la non-utilisation de ce chauffage, remetre les 2 boutons à leur position initiale : « 0 » et « MIN.», puis le débrancher.
5. Le chauffage possède un système de protection contre les surchauffes.
6. Ne jamais couvrir ou poser tout type d'objet sur le radiateur lorsqu'il fonctionne.

Fonction hors gel

Le thermostat étant sur min et une puissance selectionnée, l'appareil maintain la piece à une température d'environ 5^ , empêchant le gel de se former.

PRECAUTIONS D'EMPLOI ET D'ENTRETIER :

1. Toutjours debrancher l'appareil et le tener eloigné d'une prise avant de le nettoyer.
2. Pour nettoyer la surface extérieure de l'appareil, utiliser un chiffon légarement humide. Ensuite, bien le sécher à l'aide d'un chiffon doux et sec avant toute réutilisation.
3. N'utiliser aucun détergent ou produit chimique d'aucune sorte. N'utilisez pas de cire ou de produits qui font briller car ils pourraient réagir à la chaleur et provoquer une décoloration.
4. Lorsque l'appareil n'est pas utilisé pendant une certaine période, vous assurer qu'il est bien débranché de la prise, et le ranger dans son emballage pour le ranger plus facilement, et l'utiliser ultérieurement. Nettoyer votre radiateur comme précédemment mentionné et oter la base des roulettes.

Ce logo apposé sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages resultant de:

(1) défériorations superficielles dues à l'usure normale du produit;
(2) defaults ou détiériorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte;
(5) toute utilisation d'accessoires non fournis ou nonapprovés par le constructeur.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus : v.quefairedemesdechets.fr

CONSERVER CES INSTRUCTIONS

Exigences d'informations applicables aux dispositifs de chauffage decentralisés électriques

Référence(s) du modele: THBDH09 VN/VB/VR
Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
Puisance thermique					Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type)
Puisance thermique nominale	Pnom	2,0	kW		contrôle thermique manuel de la charge avec thermostat intégré	non
Puisance thermique minimale (indicative)	Pmin	0,8	kW		contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	non
Puisance thermique maximale continue	Pmax,c	2,0	kW		contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	non
Consommation d'électricité auxiliaire					puisance thermique régulable par ventilateur	non
À la puissance thermique nominale	elmax	n d	kW		Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)
À la puissance thermique minimale	elmin	n d	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	non
En mode veille	eISB	0	kW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	non
					contrôle de la température de la pièce avec thermostat mécanique	oui
					contrôle électronique de la température de la pièce	non
					contrôle électronique de la température de la pièce etprogrammateur journalier	non
					contrôle électronique de la température de la pièce etprogrammateur hebdomàtaire	non
					Autres options de contrôle (sélectionner une ou plusieurs options)
					contrôle de la température de la pièce, avec détecteur de présence	non
					contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	non
					option contrôle à distance	non
					contrôle adaptatif de l'activation	non
					limitation de la durée d'activation	non
					capteur à globe noir	non
Coordonnées de contact	SCHNEIDER CONSUMER GROUP12 Rue Jules Ferry, 931 10 Rosny sous Bois, France

Importé par SCHNEIDER CONSUMER GROUP,12 RUE JULES FERRY,93110 ROSNY SOUS BOIS, France
THOMSON est une marque de Technicolor SA utilisée sous licence par SCHNEIDER CONSUMER GROUP.
