MODE D'EMPLOI BELLE PCX 13/40 ALTRAD
Nous, Altrad Belle, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB déclarons que la DdC est émisse sous notre seule responsabilité et qu'elle appartient au(x) produit(s) suivants:
CE
TYPE DE PRODUIT......
MODÈLE....
No DE SÉRIE......
DATE DE FABRICATION......
NIVEAU DE PUISSANCE ACOUSTIQUE MESURÉ /......(GARANTI)
POIDS ....
Voir page 3 pour cette information
Objet de la déclaration:
L'objet de la déclaration décrite ci-dessus est conforme à la législation de l'Union européenne en matière d'harmonisation:
- 2000/14/EC Émissions sonores - matériels utilisés à l'extérieur
Les normes et les spécifications techniques harmonisées suivantes ont été appliquées:
- EN ISO 12100:2010 Sécurité des machines
- EN 500-4:2011 Machines mobiles de construction de routes. Sécurité.
- ISO 3744:2010 Acoustique - Détermination des niveaux de puissance acoustique et des niveaux d'énergie acoustique des sources de bruit à l'aide de la pression acoustique
VINÇOTTE nv/sa (NB0026) a effectué un contrôle interne de la production avec évaluation de la documentation technique et vérification périodique conformément à l'annexe VI de la directive 2000/14/CE
Les dossiers techniques sont détenus par Hugues Menager à l'adresse suivante:- Altrad (Group Holding), 125 Rue du Mas Carbonnier, 34000, Montpellier, France.
Lieu de la déclaration:-
Sheen,
Nr. Buxton,
Derbyshire,
SK17 0EU,
UK
Date de la déclaration:-
Avril 2021
Signée par:
Au nom de Altrad Belle Sheen, Derbyshire, R.-U
Ce manuel est rédigé pour vous aider à vous servir et à entretenir la plaque de compactage en toute sécurité. Il est destiné aux concessionnaires et aux opérateurs de la plaque de compactage.
Avant-propos
La section 'Environnement' contient des instructions sur les méthodes de recyclage et d'élimination des appareils dans le respect de l'environnement.
La section 'Description de l'appareil' vous permettra de vous familiariser avec l'agencement et les commandes de l'appareil.
Les sections ‘Consignes de sécurité générales’ et ‘Santé et sécurité’ expliquent la manière dont il faut utiliser l’appareil pour assurer votre sécurité et celle des membres du public, en général.
Le paragraphe 'Procédure de Mise en route / Arrêt' vous facilite la mise en route et l'arrêt de l'appareil.
La section 'Dépistage des anomalies' vous donne des conseils en cas de problèmes concernant votre appareil.
La section 'Entretien et révision' vous donne des conseils sur l'entretien général et les révisions de votre appareil.
La section 'Garantie' donne des renseignements sur la couverture sous garantie et la méthode à suivre pour les réclamations sous garantie.
La section ‘Attestation CE’ donne la liste des normes auxquelles l’appareil est conforme.
Renseignements concernant les notations utilisées dans ce manuel.
Dans ce manuel, il faut prêter une attention toute particulière au texte signalé comme suit :
ATTENTION
Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.
AVERTISSEMENT
Peut être dangereux pour l'utilisateur
AVERTISSMENT
AVERTISSEMENT
Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.
SAVOIR utiliser les commandes de cet appareil et procéder à son entretien en toute sécurité.
(PS : Assurez-vous de savoir arrêter la machine avant de la démarrer au cas ou vous auriez des problèmes).
TOUJOURS utiliser les éléments nécessaires à votre protection lors de l'utilisation de la machine.
Pour TOUTES QUESTIONS relatives à l'entretien et l'utilisation en toute sécurité de cet appareil, DEMANDER CONSEIL A VOTRE DIRECTION OU CONTACTER Altrad Belle :+44(0) 1298 84606
Sommaire
Comment utiliser ce manuel....48
Avertissement 48
Description de l'appareil ....49 - 50
Respect de l'environnement 51
Caractéristiques techniques 51
Consignes de sécurité générales .... 52
Santé et sécurité 52
Contrôles de sécurité préalables au démarrage 53
Buts du compactage 53
Applications 53
Procédures de mise en route / arrêt 54
Functionnement de la plaque de compactage 55
Guide de dépistage des anomalies 55
Révision 56

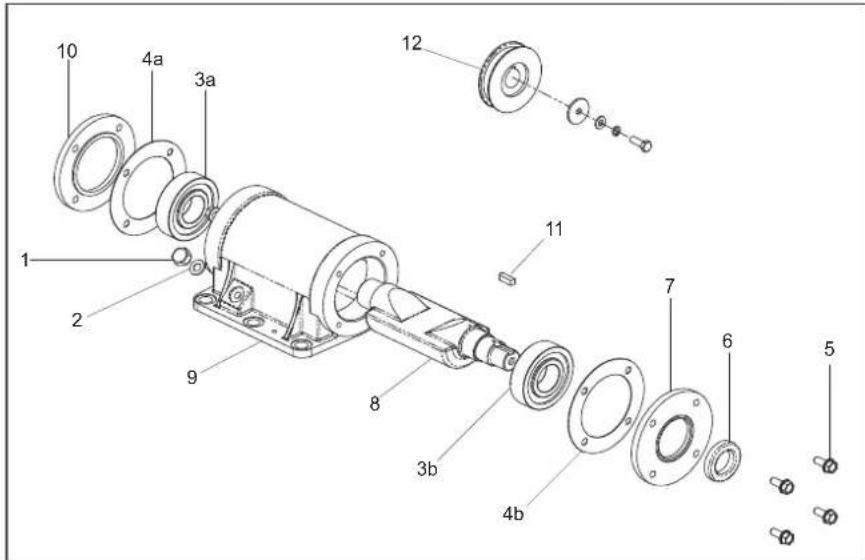

Instructions de Montage....57
Instructions de Montage....57
Garantie 58
Pièces de rechange....58
Déclaration CE de conformité (DdC)....4

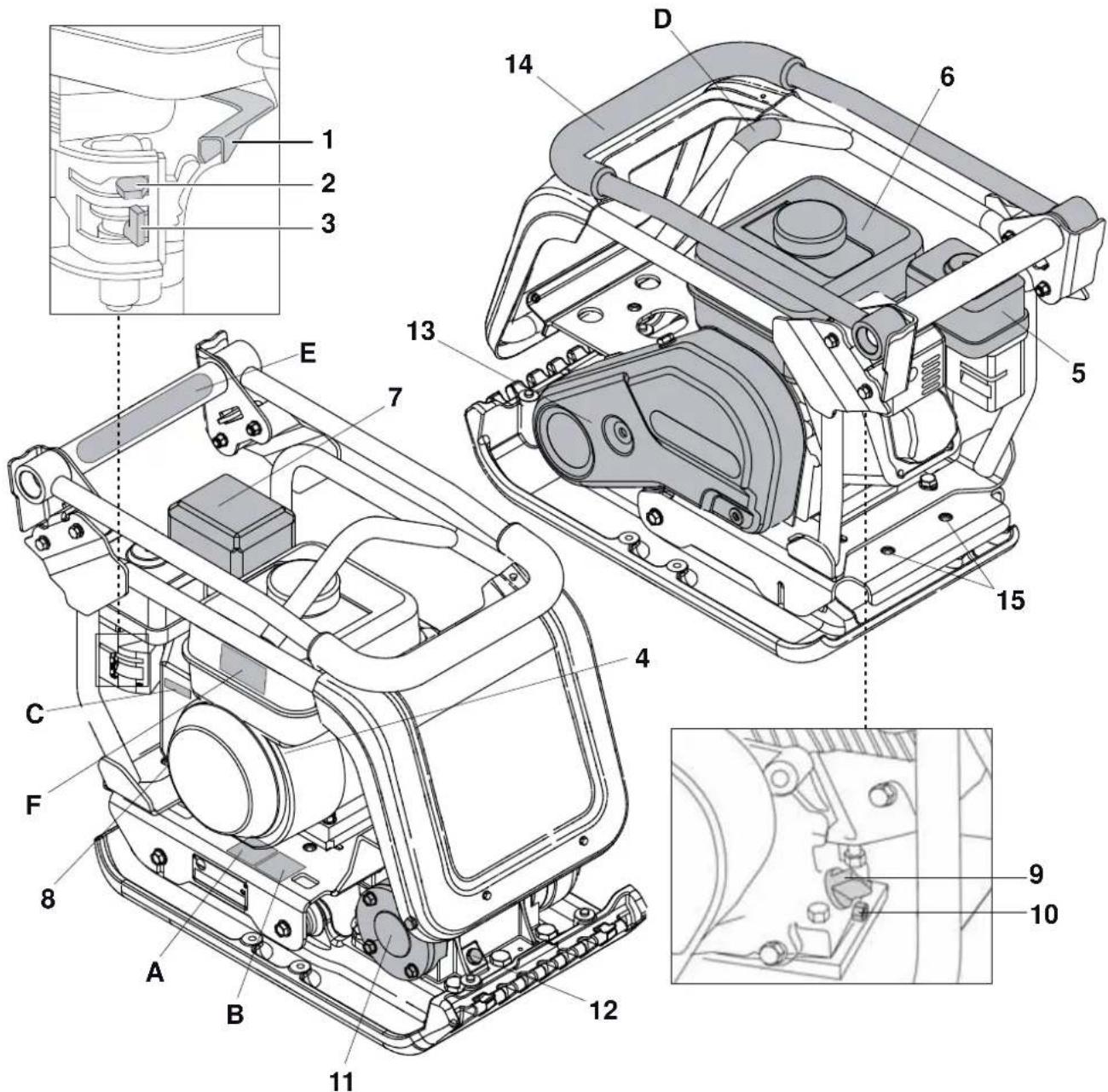

Description de l'appareil Etiquettes
- Levier de commande des gaz A. Décalcomanie Sécurité.
- Levier de starter B. Décalcomanie Bruit.
- Levier Ouverture / Coupure de carburant C. Décalcomanie Régime Moteur.
- Interrupteur de Marche / Arrêt du moteur D. Décalcomanie Point de Levage.
- Boîtier de filtre à air E. Décalcomanie bas HAV.
- Réservoir à carburant F. Décalcomanie Avertissement Moteur.
- Echappement
- Manette de démarreur à rappel
- Jauge de remplissage / niveau d'huile moteur
- Bouchon de vidange d'huile moteur
- Vibrateur
- Bouchon de contrôle d'huile du vibrateur
- Pare-courroie.
- Poignée de commande.

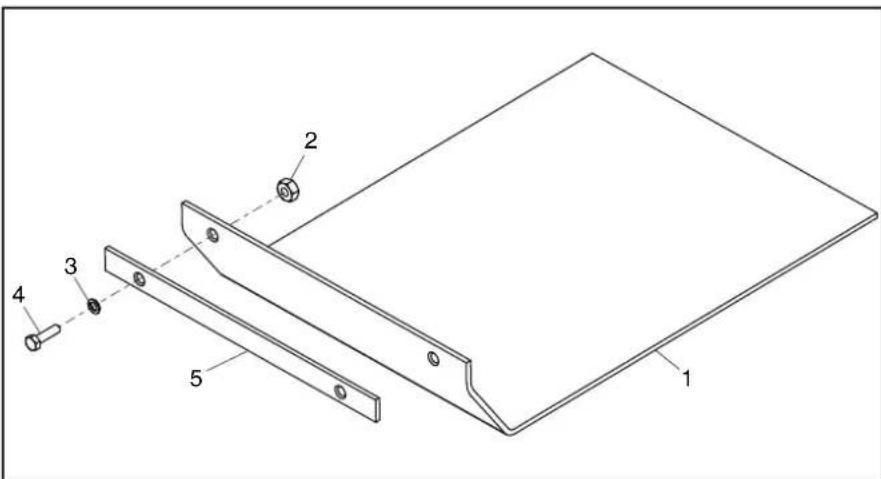

- Points de fixation des accessoires de transport en option.
Note:- Cette documentation est basée sur un moteur Honda GX160.Veuillez vous référer a la documentation du fabricant en ce qui concerne le moteur Loncin.
Etiquettes
A - Décalcomanie Sécurité (Part No. 19.0.373)
Veuillez lire le Manuel des Opérateurs.
Portez des Chaussures de Protection.
Portez des Protections pour les Oreilles.
Portez des Protection pour les Yeux.
B - Décalcomanie Bruit (800-99942)
Le Niveau de Bruit de la machine lors du fonctionnement est de 105 dB(A).
C - Décalcomanie Régime Moteur
Position Vitesse Moteur Rapide.
Position Vitesse Moteur Lente.
D - Décalcomanie Point de Levage
La machine a une conception brevetée au R.-U. qui réduit les niveaux de HAV permettant un Temps d'Utilisation plus élevé.
F - Décalcomanie Avertissement Moteur
L'essence est extrêmement inflammable. Éteignez le Moteur et laissez le temps de refroidir avant de ravitailler.
Le Moteur émet du Monoxyde de Carbone toxique. Ne faites pas fonctionner le Moteur dans un endroit clos.
Veuillez lire le Manuel du Moteur.
Respect de l'environnement
Elimination en toute sécurité.
Instructions pour le respect de l'environnement. Cet appareil contient des matériaux recyclables. Pour vous débarrasser de l'appareil, prière d'emmener l'appareil et les accessoires dans une décharge de recyclage agréé.
| Composant Material | |
| Poignée Acier | |
| Capot Avant Polyéthylène haute densité | |
| Châssis Principal Acier | |
| Plaque d'embase Acier | |
| Poignées Caoutchouc | |
| Moteur Aluminium | |
| Montants Couples Acier et Caoutchouc | |
| Autres Pièces Acier et Aluminium | |
| Bouteille d'eau (Si Installée) | Plastique |

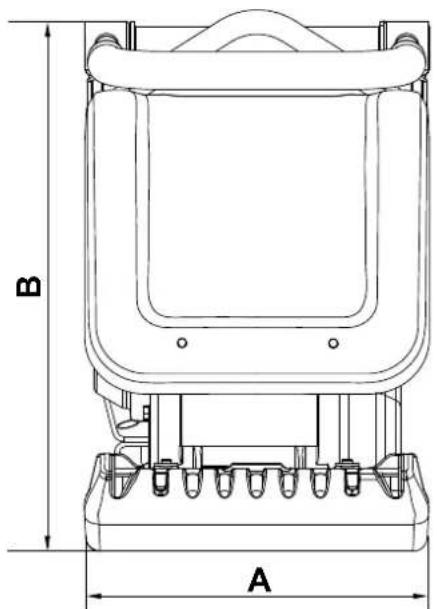

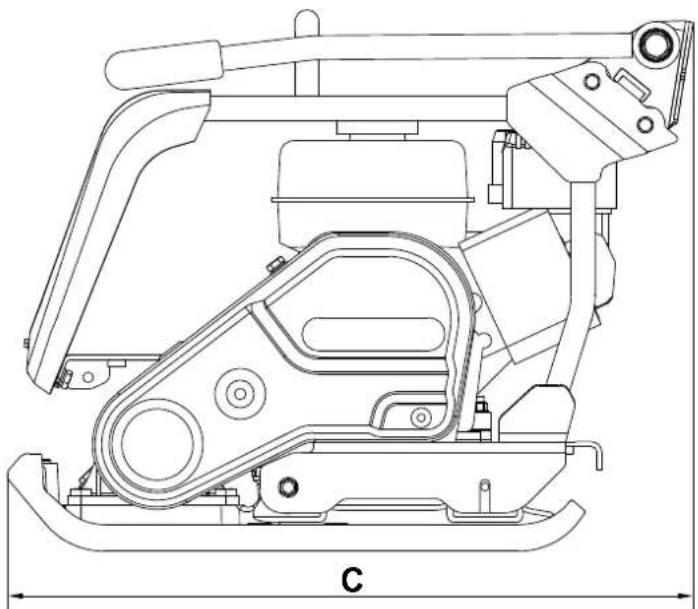

Caractéristiques Techniques
| Modèle | PCX 12/36 Honda GX120 | PCX 12/36 Loncin H135 | PCX 13/40 Honda GX120 | PCX 13/40 Honda GX160 | PCX 13/40 Loncin H135 |
| A - Largeur (mm) | 360 | 360 | 400 | 400 | 400 |
| B - Hauteur (mm) | 556 | 556 | 556 | 556 | 556 |
| C - Longueur (mm) | 720 | 720 | 720 | 720 | 720 |
| Poids (kg) | 81.5 | 81.5 | 83.5 | 85.5 | 83.5 |
| Puissance Moteur (Hp / kW) | 4.0 / 3.0 | 3.5 / 2.6 | 4.0 / 3.0 | 5.5 / 4.0 | 4.0 / 3.0 |
| Regime du Moteur | 3600 | 3600 | 3600 | 3600 | 3600 |
| Force de Vibrateur (kN) | 12 | 12 | 13 | 13 | 13 |
| Fréquence (Hz) | 101 | 101 | 101 | 101 | 101 |
| Vitesse de déplacement max. (m/min) | 20 | 20 | 20 | 20 | 20 |
| Déclivité Maximale (°) | 20 | 20 | 20 | 20 | 20 |
| Force de Compaction (kg/m ^2 ) | 586 | 586 | 519 | 519 | 519 |
| *Vibration sur 3 Axes (m/sec ^2 ) | 4.74 | 4.74 | 3.20 | - | 3.20 |
| Niveau de Puissance Sonore (dB(A)) | 105 | 105 | 105 | 105 | 105 |
Pour votre protection personnelle et pour la sécurité des personnes qui se trouvent à proximité, prière de lire et de bien assimiler les consignes de sécurité suivante. Il incombe à l'opérateur de s'assurer qu'il a bien assimilé la manière d'utiliser cet équipement en toute sécurité. En cas de doute sur l'utilisation correcte en toute sécurité de la plaque de compactage, prière de consulter votre responsable ou Altrad Belle.
ATTENTION
Un entretien mal fait ou une utilisation incorrecte risque d'être dangereux(se). Lisez et assimilez LES CONSIGNES DE SECURITE ET LES CONSEILS D'UTILISATION avant d'effectuer des opérations d'entretien, de service ou des réparations.
- Ce matériel est lourd et ne doit pas être soulevé par une seule personne. OBTENEZ DE L'AIDE ou utilisez un équipement de levage approprié. Il existe un ensemble spécial pour le transport du compacteur (voir options).
• Balisez la zone de travail et éloignez les membres du public et tout le personnel non autorisé à une distance sûre. - Il est impératif que l'opérateur porte un équipement de protection individuelle à chaque fois qu'il utilise cet appareil (voir "Santé et sécurité").
• Vérifiez que vous savez comment couper cet appareil avant de le mettre en marche, en cas de difficultés.
• Il faut toujours COUPER le moteur avant de le transporter, de le déplacer ou avant toute intervention. - Le moteur peut devenir très chaud en cours d'usage. Attendez que le moteur soit refroidi avant de le toucher. Ne laissez jamais le moteur tourner sans surveillance.
- Il ne faut jamais retirer ni modifier les capots de protection installés. Ils sont prévus pour votre protection. Il faut toujours vérifier que les capots sont en bon état et sont bien fixés. Si l'un des capots est endommagé ou manquant, IL NE FAUT PAS UTILISER LE COMPACTEUR tant que le capot n'est pas remis en place ou réparé. Il ne faut pas faire fonctionner le compacteur si vous ne vous sentez pas bien, si vous êtes fatigué ou si vous avez abusé d'alcool ou de stupéfiants.
Consignes de sécurité concernant le carburant.
ATTENTION
Le carburant est inflammable. Il risque de causer des blessures et des dégâts. Coupez le moteur, éteignez toutes les flammes nues et ne fumez pas pendant le remplissage du réservoir de carburant. Essuyez toujours tout carburant renversé.
• Avant de faire l'appoint de carburant, coupez le moteur et attendez qu'il ait refroidi.
- Pendant le remplissage, il NE FAUT ni fumer ni autoriser les flammes nues dans cette zone.
- Il faut toujours sécuriser immédiatement avec du sable tout déversement de carburant. Si du carburant s'est renversé sur vos vêtements, il faut vous changer.
- Entreposez le carburant dans un récipient prévu pour cela et agréé, à l'écart de la chaleur et de toutes sources de combustion
Santé et Sécurité
Vibrations
Une partie des vibrations provoquées par le compactage est transmise par le guidon aux mains de l'opérateur La gamme de plaques de compactage Errut est spécialement conçue pour réduire les niveaux de vibrations dans les mains/bras. Reportez-vous aux caractéristiques et au spécifications pour établir le niveau des vibrations et les durées d'utilisation (durée d'exposition quotidienne maximale recommandée). Il NE FAUT PAS dépasser la durée d'utilisation maximale.
EPI (Equipement de protection individuelle).
Lors de l'utilisation de cet appareil, il est impératif de porter un EPI approprié (ex. lunettes de protection, gants de protection, casque antibruit et chaussures à embout d'acier). Il faut porter des vêtements adaptés au travail. Attachez les cheveux longs pour les dégager et ne portez pas de bijoux susceptibles de s'accrocher aux pièces mobiles de l'appareil.
Poussière.
Le procédé de compactage produit éventuellement de la poussière qui risque d'être nocive pour la santé. Il faut toujours porter un masque approprié au type de poussière produite.
Carburant.
Il ne faut pas avaler ni inhaler les vapeurs de carburant, et il faut éviter tout contact avec la peau. Lavez immédiatement les éclaboussures de carburant. En cas d'éclaboussures de carburant dans les yeux, il faut les rincer à grande eau et consulter un méédecin dès que possible.
Fumées d'échappement
Il ne faut pas faire fonctionner la plaque de compactage à l'intérieur ou dans un espace confiné. Veillez à travailler dans un local suffisamment ventilé.
AVERTISSEMENT
Les gaz d'échappement de cet appareil sont très toxiques et peuvent entraîner la mort !
Contrôles préables au démarrage
Inspection préalable au démarrage
Il faut effectuer l'inspection suivante préalable au démarrage avant le début de chaque séance de travail, ou toutes les quatre heures d'utilisation, selon ce qui est échu en premier. Pour des instructions détaillées, veuillez-vous reporter à la section
«Révision». Si des défauts sont repérés, il ne faut pas utiliser la plaque de compactage tant que ce défaut n'a pas été rectifié.
- Inspectez soigneusement la plaque de compactage pour déceler toutes traces de dégâts. Vérifiez que les composants sont tous présents et bien fixés. Faites particulièrement attention au capot de protection de la courroie d'entraînement situé entre le moteur et le vibrateur.
- Vérifiez le niveau d'huile moteur et faites l'appoint, le cas échéant.
- Vérifiez le niveau de carburant du moteur et faites l'appoint, le cas échéant.
- Vérifiez qu'il n'y a pas de fuites de carburant ni d'huile.
Buts du compactage
Après perturbation du sol, ou dans le cas d'un remplissage, d'une couche inférieure de la chaussée ou d'un revêtement hydrocarboné récents, il y aura des petits vides interstitiels ou poches d'air qui risquent de provoquer des problèmes s'ils ne sont pas compactés.
- Lorsque le trafic traverse une surface sur une partie du sol non compactée, le matériau se comprime, ce qui cause l'affaissement de la surface supérieure au fur et à mesure que le matériau remplit les cavités.
- C'est ce qui se passe également lorsque des charges statiques s'exercent sur un sol non compacté. La charge (un bâtiment, par exemple) s'enfonce.
- Les matériaux présentant des vides sont très susceptibles aux infiltrations d'eau, ce qui entraîne des risques d'érosion. Les infiltrations d'eau peuvent également entraîner l'expansion du sol lorsqu'il gèle, ainsi que sa contraction pendant les périodes de sécheresse. En fait, l'expansion et la contraction du sol constituent les principales causes de dégâts des fondations des bâtiments. Il faut éventuellement reprendre la structure en sousœuvre. Le compactage augmente la densité du matériau et par conséquent, sa capacité porteuse. Il réduit les vides interstitiels et donc les risques d'affaissement, d'expansion et de contraction dus aux infiltrations d'eau.
Applications
Il existe trois principales catégories d'applications/matériaux :
- Matériaux cohésifs (moins de 20% de matériaux granulaires) ex. argile, limon et sols lourds.
- Matériaux granulaires (plus de 20% de matériaux granulaires) ex. blocaille, sable et sols légers.
- Matériaux bitumineux ex. asphalte (goudron), couche à froid (produits d'émulsion de bitume).
On trouvera sur le tableau ci-dessous les spécifications HAUC en fonction de la profondeur des couches et du nombre de passages des plaques «Dual Force». Avec des appareils standard, on ne peut pas garantir un compactage optimal, mais en réduisant la profondeur des couches et en augmentant le nombre de passages, il est possible d'améliorer les résultats.
Un compactage optimal ne peut pas être garanti et n'est pas recommandé par HAUC.
La teneur en humidité des matériaux cohésifs et granulaires est un facteur critique pour obtenir un bon compactage. Si les matériaux granulaires sont trop secs, ils s'éparpilleront autour de la plaque au lieu de se compacter.
Si la teneur en humidité est trop élevée, les matériaux risquent de se dessécher après le compactage, ce qui entraînera un retrait.
| 1400 -1800 kg/m2JUSQU'A | NOMBRE DE PASSAGES DE COMPACTAGE REQUIS PAR COUCHE D'UNE EPAISSEUR COMPACTEE | |||||
| 40MM 60MM 80MM 100MM 150MM | ||||||
| Matériaux cohésifs** | 2** | 4** | 5** | 6** | Réduire l'épaisseur des couches | |
| Matériaux granulaires2* | 3* | 4* | 5 | 9 | ||
| Matériaux bitumineux | 6 | 10 | 12 | Réduire l'épaisseur des couches | ||
* Ils sont généralement posés en couche minimum de 100 mm et ne sont donc pas inclus dans les spécifications HAUC.
** De par leur nature, les matériaux cohésifs augmentent la difficulté du compactage.
Honda GX120 & GX160
- Pour ouvrir le robinet d'essence, déplacez le levier Ouverture / Coupure de carburant à fond vers la droite.
- Si le moteur démarre à froid, mettez le starter en amenant le levier de starter à fond vers la gauche. Si le moteur redémarre à chaud, il n'est généralement pas nécessaire d'introduire le starter, mais si le moteur s'est refroidi dans une certaine mesure, il peut s'avérer nécessaire de mettre partiellement le starter.
- Tournez le bouton MARCHE / ARRET du moteur dans le sens des aiguilles d'une montre pour l'amener à la position «I».
- Pour mettre le papillon à la position de ralenti, déplacez le levier de papillon à fond vers la droite. Ne faites pas démarrer le moteur à pleins gaz sinon la plaque de compactage risque de vibrer dès que le moteur démarre.
- Prenez fermement la manette de commande d'une main et saisissez la manette du émarreur à rappel de l'autre. Tirez le démarreur à rappel jusqu'à ce que vous ressentiez une résistance du moteur, puis laissez le démarreur revenir en place.


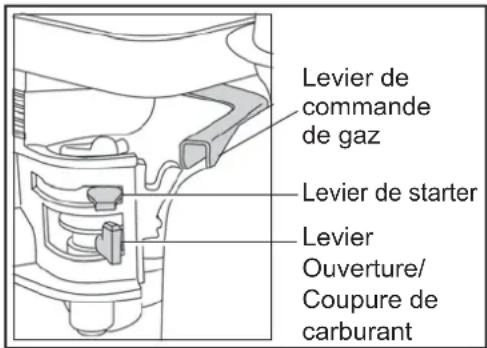

Levier de commande de gaz Levier de starter Levier Ouverture/ Coupure de carburant-
En faisant attention à ne pas tirer complètement le cordon du démarreur, tirez vivement la manette du démarreur.
-
Recommencez cette manœuvre à plusieurs reprises jusqu'à ce que le moteur tourne.
-
Dès que le moteur tourne, mettez progressivement le levier de starter à la position COUPEE en le déplaçant vers la droite.
-
Si, au bout de plusieurs tentatives, le moteur ne tourne toujours pas, reportez-vous au guide de dépistage des anomalies.
-
Pour couper le moteur, mettez le papillon à la position de ralenti et tournez le bouton MARCHE/ ARRET du moteur dans le sens contraire des aiguilles d'une montre jusqu'à la position «0».
-
Coupez l'arrivée du carburant.
Loncin H135
- Déplacez le levier du robinet de carburant en position « marche ».
- Pour démarrer un moteur froid, placez le levier de starter en position « fermé ». Pour redémarrer un moteur chaud, laissez le levier de starter en position « ouverte ».
- Éloignez la manette des gaz de la position « lente », à environ 1/3 du chemin vers la position « rapide ».
- Tournez le commutateur du moteur en position « marche ».
- Tirez légèrement sur la poignée du démarreur jusqu'à ce que vous sentiez une résistance, puis tirez vivement. Remettez doucement la poignée du lanceur.
- Si le levier de starter a été déplacé vers la position « fermée » pour démarrer le moteur, déplacez-le progressivement vers la position « ouverte » pendant que le moteur se réchauffe.
Pour arrêter le moteur en cas d'urgence, il suffit de mettre l'interrupteur du moteur en position « arrêt ». Dans des conditions normales, utilisez la procédure suivante.
- Déplacez la manette des gaz en position « lente ».
- Tournez l'interrupteur du moteur en position « arrêt ».
- Tournez le levier du robinet de carburant en position « arrêt ».
Functionnement de la plaque de compactage
- Amenez la plaque de compactage sur le lieu où elle doit fonctionner.
Si vous utilisez l'accessoire détachable prévu pour le transport pour déplacer l'ensemble, faites pencher la plaque de compactage vers l'avant pour soulever les roues de transport au-dessus du sol. Faites basculer le châssis de l'accessoire de transport vers l'arrière, puis en travers afin de le détacher de l'arrière de la plaque de compactage. Placez le châssis de l'accessoire de transport dans un endroit sûr pour vous en resservir la prochaine fois. Pour les appareils dotés d'un dispositif d'inclinaison fixe de l'accessoire de transport, tirez l'accessoire de transport vers l'arrière, puis vers le haut, abaissez l'appareil jusqu'au sol et verrouillez l'accessoire de transport en position "relevée".
Dans les cas où il est nécessaire d'utiliser un équipement de levage pour positionner la plaque de compactage, vérifiez que l'équipement de levage correspond à un poids utile limite dans la fourchette du poids de la plaque de compactage (reportezvous page 6 au tableau des caractéristiques ou à la plaque signalétique de l'appareil). Attachez des chaînes ou des élingues UNIQUEMENT au point de levage situé sur le dessus de la plaque de compactage.
- Si la plaque de compactage est munie d'un système d'arrosage, et que l'application envisagée exige son utilisation, vérifiez que le robinet de sortie d'eau est fermé, puis remplissez la bouteille d'eau avec de l'eau propre.
- Après avoir effectué les contrôles figurant à la section "Contrôle préalable au démarrage", vous pouvez mettre le moteur en route.
Les plaques de compactage de la gamme PCX Altrad Belle sont munies d'un embrayage centrifuge qui permet au moteur de tourner au ralenti sans entraîner la plaque vibrante. Lorsque la vitesse du moteur augmente, l'embrayage s'engage et entraîne la plaque vibrante. Pour obtenir un bon fonctionnement, il faut régler le régime du moteur à son maximum. Réglez le papillon au maximum et utilisez le levier de commande pour diriger ou faire virer la plaque de compactage. Le vibrateur provoque non seulement des vibrations de la plaque d'embase, mais aussi l'avancement de l'appareil. En fonctionnement normal, vous n'avez pas à pousser la plaque de compactage ; il suffit de le laisser se déplacer tout seul à son propre rythme.
- La vitesse de déplacement est déterminée par l'état de la surface à compacter.
Si la surface à compacter est en pente, il faut agir avec beaucoup de précaution pour bien contrôler le sens de déplacement de la plaque de compactage. Vous pouvez, le cas échéant, utiliser une corde appropriée attachée à un point abaissé du châssis afin de permettre à une autre personne de reprendre une partie du poids de la plaque de compactage. Pour faire un travail en pente, montez et descendez la pente, mais ne travaillez pas en travers.
- Faites passer la plaque de compactage sur toute la surface selon un schéma logique jusqu'à obtention du compactage requis.
S'il faut compacter plusieurs couches différentes, l'une au-dessus de l'autre, compactez chaque couche séparément
• Pour empêcher la plaque de compactage de vibrer, mettez le papillon à la position de ralenti.
Guide de dépistage des anomalies
| Problème Cause Action | ||
| Le moteur ne démarre pas.Moteur coupé.Bougie encrassée.Moteur froid.Moteur noyé. | Pas de carburant. Ouvrir le robinet de carburant.Remplir le réservoir de carburant. | |
| Mettre le contact. | ||
| Nettoyer, puis régler l'entrefer de la bougie. | ||
| Fermer le starter. | ||
| Honda, ouvrir le starter, pleins gaz, tirer le démarreurà rappel jusqu'au lancement du moteur. | ||
| Pas de vibrations. | Régime du moteur trop bas. | Régler le régulateur du régime du moteur sur rapide. |
| Courroie d'entraînement détendue. | Régler la tension de la courroie. | |
| Filtre à air colmaté. | Nettoyer ou remplacer le filtre à air. | |
| Panne d'entraînement | Contacter le technicien de service local. | |
| Panne du vibrateur. | Contacter le technicien de service local. | |
| Asphalte adhère à la plaque. | Manque de lubrification. | Utiliser le système d'arrosage à l'eau. |
| Blocs de pavage endommagés. | Plaque en contact direct avec le matériau. | Avec ce matériau, utiliser un tampon pour pavés. |
| Ecaillage de la surface bitumineuse (feuilletage). | Surcompactage. | La retirer et la reposer. |
| Faible vitesse d'avancement.(enfoncement de plaque) | Epaisseur de couche trop grande. | Retirer une partie du matériau. |
| Teneur en humidité trop haute ou trop faible. | Retirer le matériau et ajuster la teneur. |
Entretien
La gamme PCX des plaques de compactage unidirectionnelles Altrad Belle est conçue pour donner de nombreuses années de services sans problèmes. Toutefois, il est important d'effectuer régulièrement les opérations d'entretien simples figurant sur la liste de cette section.
Il est recommandé de s'adresser à un concessionnaire agréé Altrad Belle pour effectuer toutes les opérations d'entretien importantes et toutes les réparations éventuelles. Il faut toujours utiliser des pièces d'origine Altrad Belle L'utilisation de pièces de marque autre que la marque Altrad Belle risque d'annuler votre garantie.
Avant d'effectuer des opérations d'entretien sur l'appareil, coupez le moteur. S'il s'agit d'un appareil à moteur à essence, débranchez le fil HT de la bougie. S'il s'agit d'un appareil à moteur diesel, vérifiez que le bouton d'arrêt est à la position Arrêt.
Il faut placer le compacteur sur un sol plat et horizontal afin d'obtenir une lecture exacte des niveaux des liquides. Utilisez uniquement les huiles préconisées (voir le tableau page suivante).
Rodage
Lorsqu'un compacteur neuf est utilisé pour la première fois, il faut vidanger l'huile moteur après la période de rodage initial (pour de plus amples renseignements, voir manuel du moteur). Il faut vidanger l'huile du carter de l'axe du vibrateur au bout des premières 100 heures de fonctionnement, puis toutes les 500 heures de fonctionnement par la suite. Pour des renseignements sur la vidange de l'huile du carter du vibrateur, reportez-vous à la section «Vibrateur». Il faut vérifier la tension de la courroie toutes les 4 heures d'utilisation.
Courroie d'entraînement
Retirez le capot de protection de la courroie, puis vérifiez la tension. Pour cela, exercez une légère pression du doigt sur le dessus de la courroie, approximativement à michemin entre la poulie d'entraînement du moteur et la poulie du vibrateur. La courroie doit présenter une flèche variant de 5 à 10 mm. S'il faut régler la tension, desserrez suffisamment les quatre boulons des montants moteur pour pouvoir déplacer le moteur. Une fois le réglage terminé, resserrez les boulons des montants moteur, puis vérifiez à nouveau la tension de la courroie. S'il y a toujours du jeu dans la courroie, remplacez la courroie. Puis vérifiez que le capot de protection de la courroie est remis à la position correcte et fixez-le fermement.
| Fréquence d'entretien | Premier 4 Heures | Premier Mois / 20 Heures | 3 Mois / 50 Heures | 6 Mois / 100 Heures | |
| Huile Moteur | Vérifier le niveau | √ | |||
| Vidanger | √ | √ | |||
| Filtre à air | Vérifier l'état / Nettoyer | √ | √ | ||
| Les remplacer, selon les besoins / toutes les 12 mois | |||||
| Bougie Vidanger | √ | ||||
| Courroie d'entraînement | Tension | √ √ | √ | ||
Type et quantité d'huile/de carburant - Type de bougie
| Type d'huile | Quantité (Litres) | Type de Carburant | Capacité (Litres) | Type de Bougie | Entrefer d'electrode (mm) | |
| Moteur à essence Honda GX120 | S.A.E. 10W 30 | 0.6 Sans Plomb 2.5 | BM6ES ou BPR6ES | 0.7 - 0.8 | ||
| Moteur à essence Honda GX160 | S.A.E. 10W 30 | 0.6 Sans Plomb 3.6 | BM6ES ou BPR6ES | 0.6 - 0.7 | ||
| Moteur à essence Loncin H135 | S.A.E. 10W 30 | 0.6 Sans Plomb 2.5 | F7RTC ou équivalent | 0.7 - 0.8 | ||
| Vibrator | Huile de Turbine 32 | 0.3 N/A | N/A N/A N/A |
Retirez la bougie munie du joint d'étanchéité.
Vérifiez que le niveau d'huile arrive au fond du filet du trou prévu pour le bouchon d'huile. Faites
l'appoint d'huile préconisée, le cas échéant (voir tableau).
Instructions de Montage
- Nettoyez le carter (9) au jet d'eau, puis séchez-le à l'air comprimé.
- Posez le palier arrière (3a) dans le carter, puis enfoncez l'axe (8) dans le palier.
- Monter le palier avant (3b) sur l'axe, puis posez-le dans le carter.
- Montez le chapeau de palier «B» (10) muni du joint plat (4a) sur la partie arrière du carter.
- Posez le joint d'étanchéité à l'huile (6) dans le chapeau de palier «A» (7).
- Posez le chapeau de palier «A» muni du joint plat (4b) sur la partie avant du carter.
- Posez la clavette Woodruff (11) et la poulie (12) sur l'axe.
- Versez de l'huile dans le trou de vidange d'huile du carter jusqu'à ce que l'huile commence juste à suinter.
- Posez la rondelle de cuivre (2) et le bouchon de vidange d'huile (1).
-
Montez le vibrateur sur la plaque d'embase, puis serrez les boulons à un couple de serrage de 150 Nm.
-
Faites-le fonctionner pendant environ 2 minutes afin de vérifier qu'il n'y a pas de fuite l'huile provenant du vibrateur.
Instructions de Montage
Tampon de Pavage
Le tampon de pavage est conçu pour être utilisé pour damer les dalles et les pavés.
Mais il ne faut pas l'utiliser pour le compactage ordinaire. Avant de le monter, vérifiez que le tampon de pavage est de la taille et du type corrects.
Pour monter le tampon de pavage (1), placez-le sous la plaque en vérifiant que les trous de fixation sont alignés avec les trous prévus sur le devant de la plaque d'embase. Posez les boulons de fixation (4) à travers la barrette de blocage (5) et le tampon de pavage (1), puis à travers la plaque d'embase. Ces boulons sont fixés en position à l'aide de l'écrou (2) et de la rondelle (3).
Accessoire de fixation du transporteur
L'accessoire de fixation du transporteur permet à l'opérateur d'amener le compacteur sur le lieu de travail avec un minimum d'effort.
Pour installer le kit transport, alignez les 2 entailles des pattes (6) avec les 2 trous sur l'arrière de la plaque d'embase (7).
Le kit de transport (8) peut être sécurisé par la machine en passant les 2 vis de sécurité (9) à travers les 2 rondelles (10) et les 2 rondelles (11), et ensuite à travers les entailles des pattes (6) et des trous à l'arrière de la plaque d'embase (7). Serrez les 2 vis de sécurité (9) avec une force de tension de 50Nm. Le kit de transport est à présent sécurisé.
Pour l'utiliser, inclinez la plaque en avant et balancez le kit en avant, puis sous la machine. Enfin, ré-inclinez la plaque en position initiale et sur les roues.
La plaque de compactage unidirectionnelle PCX neuve de Altrad Belle est garantie à l'acquéreur d'origine un an (12 mois) à partir de la date originale de l'achat. La garantie Altrad Belle s'applique à tous défauts de matériaux ou à un vice de conception ou de fabrication.
La garantie Altrad Belle ne couvre pas ce qui suit :
- Dégâts causés par un usage abusif, négligent, une chute ou tous autres dégâts similaires causés par le non-respect des instructions concernant l'assemblage, l'utilisation ou les opérations d'entretien à effectuer par l'utilisateur, ou résultant de celle-ci.
- Toutes modifications, additions ou réparations effectuées par des personnes autres que les responsables de Altrad Belle ou ses agents agréés.
- Les frais de transport ou d'expédition pour retourner l'appareil à Altrad Belle, ou ses agents agréés, et le renvoyer, en vue de le faire réparer ou évaluer après revendication sous garantie.
- Les coûts des matériaux et/ou de la main-d'œuvre requis pour remplacer, réparer ou renouveler les composants en raison d'une usure raisonnable.
Sont exclus de la garantie les composants suivants :
• Courroie(s) d'entraînement
• Filtre à air de moteur
- Bougie de moteur
Altrad Belle et/ou ses agents agréés, directeurs, employés ou assureurs ne sont pas tenus responsables de tous dégâts conséquentiels ou autres, pertes ou dépenses encourus en relation avec l'utilisation de l'appareil, ou l'incapacité d'utiliser l'appareil dans un but quel qu'il soit.
Réclamations sous garantie
Il faut tout d'abord adresser toutes réclamations sous garantie à Altrad Belle par téléphone, fax, e-mail ou par courrier.
Pour les revendications sous garantie:
Tél : +44(0)1298 84606 Fax : +44(0)1298 84073 Email : Warranty@belle-group.co.uk
Prière d'écrire à:
Service d'enregistrement de garantie
Dans notre démarche pour devenir plus vert et plus respectueux de l'environnement, Altrad Belle a introduit un service d'enregistrement de garantie en ligne. Pour accéder à la page d'inscription sur notre site internet, veuillez utiliser l'adresse suivante:
http://www.bellegroup.com/index.php?p=warranty_registration
Sinon vous pouvez également scanner à l'aide de votre smartphone le code QR adjacent pour accéder à la page d'inscription.
Lors de l'entretien de ce produit, seules les pièces de rechange d'origine du fabricant peuvent être utilisées.
L'utilisateur perdra toute réclamation éventuelle si les pièces de rechange utilisées sont autres que les pièces de rechange d'origine du fabricant.
Vous trouverez un PDF des listes de pièces pour ce produit dans la section «produit» de notre site web www.Altrad-Belle.com Des informations sur l'approvisionnement en pièces de rechange auprès de votre revendeur local peuvent être trouvées dans la section «contactez-nous»
Uso de este manual
Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.
AVISO
Peut être dangereux pour l'utilisateur
Aviso
AVISO
125, Rue du Mas Carbonnier, 34000, Montpellier, France
Tel. +33 (0) 4 67 50 53 66 - Email: admin@altrad.com
www.altrad.com
