Intitulé	Valeur / Description
Type d'appareil	Climatiseur mural
Capacité de refroidissement	6 kW
Type de réfrigérant	R-32
Efficacité énergétique	Classe A++
Niveau sonore (intérieur)	34 dB(A)
Niveau sonore (extérieur)	59 dB(A)
Dimensions (unité intérieure)	800 x 290 x 215 mm
Dimensions (unité extérieure)	800 x 600 x 300 mm
Poids (unité intérieure)	10 kg
Poids (unité extérieure)	40 kg
Fonctionnalités supplémentaires	Mode éco, Déshumidification, Programmation hebdomadaire
Installation	Installation par un professionnel recommandée
Maintenance	Filtres à nettoyer régulièrement, entretien annuel conseillé
Sécurité	Protection contre les surcharges, dispositif de sécurité électrique
Garantie	2 ans

FOIRE AUX QUESTIONS - FWT06CATNMV1 DAIKIN

Comment régler la température sur le Daikin FWT06CATNMV1 ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température souhaitée.

Que faire si l'unité ne démarre pas ?

Vérifiez d'abord si l'appareil est bien branché à une prise électrique et si le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel.

Comment nettoyer le filtre de l'appareil ?

Pour nettoyer le filtre, retirez-le de l'unité, aspirez la poussière avec un aspirateur, puis lavez-le à l'eau tiède. Assurez-vous de le laisser sécher complètement avant de le remettre en place.

L'appareil fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement, mais si le bruit est anormalement fort, vérifiez si l'appareil est bien installé et n'est pas en contact avec d'autres objets.

Quelle est la consommation énergétique de cet appareil ?

Le Daikin FWT06CATNMV1 a une classe énergétique A++ et consomme environ 600 kWh par an, en fonction des conditions d'utilisation.

Comment passer du mode refroidissement au mode chauffage ?

Utilisez la télécommande pour changer le mode de fonctionnement. Appuyez sur le bouton 'Mode' jusqu'à ce que l'affichage indique 'Chauffage'.

Que faire si l'air ne circule pas correctement ?

Vérifiez que les grilles de ventilation ne sont pas obstruées et que le filtre est propre. Si le problème persiste, il pourrait être nécessaire de faire appel à un technicien.

Comment programmer l'appareil pour qu'il s'éteigne automatiquement ?

Vous pouvez programmer l'arrêt automatique via la télécommande. Sélectionnez l'heure souhaitée à laquelle vous voulez que l'appareil s'éteigne en utilisant la fonction 'Minuteur'.

L'appareil affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si vous ne pouvez pas résoudre le problème, contactez un professionnel pour assistance.

Puis-je utiliser l'appareil en hiver ?

Oui, le Daikin FWT06CATNMV1 est conçu pour fonctionner en mode chauffage même par temps froid, mais il est conseillé de vérifier la température extérieure minimale recommandée dans le manuel.

MODE D'EMPLOI FWT06CATNMV1 DAIKIN

Chaînette à boules (350mm)

Kugelkette (350mm)

Ketting (350mm)

1. Faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou de vis situé au dos de la télécommande et fi xez-le à l'aide de la vis.
2. Fixez le support et la chaînette à boules comme ci-dessus, dans une position permettant une réception facile des signaux de la télécommande.
3. Passez la chaînette à boules à l'arrière du support et faites correspondre l'anneau de l'extrémité de la chaînette à boules avec le trou supérieur du support. Fixez le support au mur à l'aide de 2 vis.

Installation

1) Type: AAA.R03
2) Quantité: 2 pièces

Instructions d'élimination

Les piles fournies avec le contrôleur sont marquées de ce symbole,

I signifie que les piles doivent être éliminées séparément des ordures ménagères non triées.

Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métallourd au-delà d'une certaine concentration.

Symboles chimiques possibles.

■ Pb: plomb (>0.004%)

Les piles usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à évitar les conséquences potentiellement néfastes pour l'environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d'informations.

Batterie

- La source d'où le signal sera transmis.

2. Indication de transmission de signal

- Clignotement pour confirmer que le dernier réglage ait été transmis à l'unité.

3. Bouton « ON/OFF » (MARCHE'/ARRÊT)

• Appuyez une fois pour mettre le climatiseur en marche.
• Appuyez de nouveau pour éteindre le climatisateur.

4. Sélection de la vitesse du ventilateur

- Appuyez de façon continue sur le bouton pour transformer successivement la vitesse du ventilateur comme suit:

Lent →

Moyer

Rapide Auto

- Cessez d'appuyer lorsque la vitesse désirée apparaît sur l'écran d'affichage.

5. Mode opérationnel

• Appuyez sur le bouton MODE pour sélectionner le type de mode opérationnel.
• Pour l'unité de refroidissement, les modes disponibles comprennent COOL (*) (FROID), DRY ⚙ (SEC) et FAN (✿VENTILATION).
• Pour l'unité de thermopompe, les modes disponibles comprennent: AUTO (△) (AUTO), COOL (*) (FROID), DRY (♠) (SEC), FAN (♣) (VENTILATION) et HEAT (♦) (CHAUD).
• Le mode AUTO ⚠ n'est pas disponible pour le système à eau glacée à l'exception du système à 4 conduites.

6. Oscillation automatique de la ventilation

• Appuyez sur le bouton SWING pour activer la fonction d'oscillation automatique de la ventilation.
• Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING, attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton.

Méthode de sélection du mode Swing (Non applicable les cassettes de plafond des séries A et C)

- Appuyez sur le bouton SWING (△) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d'oscillation SWING MODE (◀) est affiché.

- Appuyez sur le bouton de température ▲ et ▼ pour sélectionner la rotation du SWING MODE (◀) depuis le Mode Swing 1 au Mode Swing 3.

- Les 3 différents modes d'oscillation (SWING MODE) suivants sont disponibles :

Mode d'oscillation 1

Mode d'oscillation 2

Mode d'oscillation 3

Le mode d'oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d'oscillation (SWING) est activée.

L'oscillation est indiquée par le logo :

- Si aucun mode ne change dans les 4 secondes, l'appareil fonctionnera selon le SWING MODE (✗) sélectionné.

7. Fonction turbo (dépendant du modèle)

• Appuyez sur le bouton pour refroidissement ou réchauffement rapide.
  • Le ventilateur tourne à sa vitesse maximale.
• Pressez de nouveau pour désactiver la fonction.
• Disponible seulement sur le mode HEAT (CHAUD) et COOL (FROID).
• Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

8. Programmer la minuterie d'arrêt

• Appuyez sur le bouton OFF TIMER pour activer la minuterie d'arrêt.
• Programmez l'heure désirée en appuyant continuellement sur le bouton OFF TIMER.
• Appuyez sur le bouton CANCEL pour annuler le programmation d'arrêt.

9. Fonction silence (dépendant du modèle)

• Appuyez sur pour un fonctionnement silencieux.
  • Le ventilateur tourne à sa vitesse minimale.
• Pressez de nouveau pour désactiver la fonction.
• Toute modification de la vitesse du ventilateur entraîne l'arrêt de cette fonction.

10. Mettre l'horloge à l'heure

- Maintenez le bouton ⏻ enfoncé pour mettre l'horloge à l'heure.

11. Programmer la minuterie de mise en marche

• Appuyez sur le bouton ON TIMER pour activer la minuterie de mise en marche.
• Programmez l'heure désirée en appuyant continuellement sur le bouton ON TIMER. Si la minuterie est programmée à 7h30, le climatiseur se mettra en marche à 7h30 pile.
• Appuyez sur le bouton CANCEL pour annuler le programmation de la minuterie.

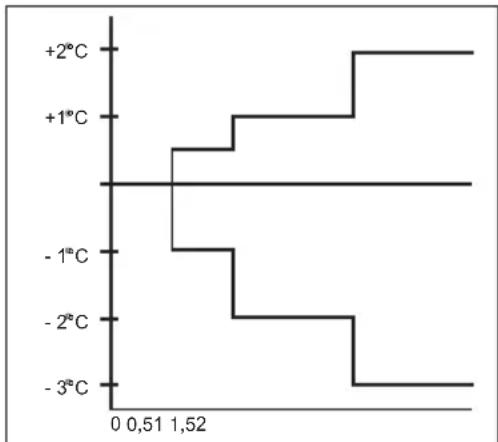

12. Réglage du mode de nuit

- Appuyez sur le bouton pour activer la fonction de mode de nuit.

- Ceci est une option anti-gaspillage d'énergie. Lorsque l'unité fonctionne en mode de refroidissement, la température réglée augmente de 0,5°C au bout de la première demi-heure, d'encore 0,5°C au bout de la deuxième demi-heure et d'1°C au bout de l'heure suivante.

- Lorsque l'unité fonctionne en mode de chauffage, la température réglée diminue d'1°C au bout de la première demi-heure, d'encore 1°C au bout de la deuxième demiheure et d'1°C au bout de l'heure suivante.

- Cette fonction est disponible en mode COOL (FROID), HEAT (CHAUD) et AUTO (AUTO).

13. Réglage de la température

• Pour régler la température au niveau que vous souhaitez, appuyez sur le bouton ▲ ou ▼ pour l'augmenter ou la baisser.
• La température se régle de 16°C à 30°C (Possibilité de régler de 20°C à 30°C).
• Appuyez sur les boutons ▲et ∇simultanément pour passer des °C aux °F et inversement.

FAU DAIGNOSTICS (pour modèle à inverseur seulement)

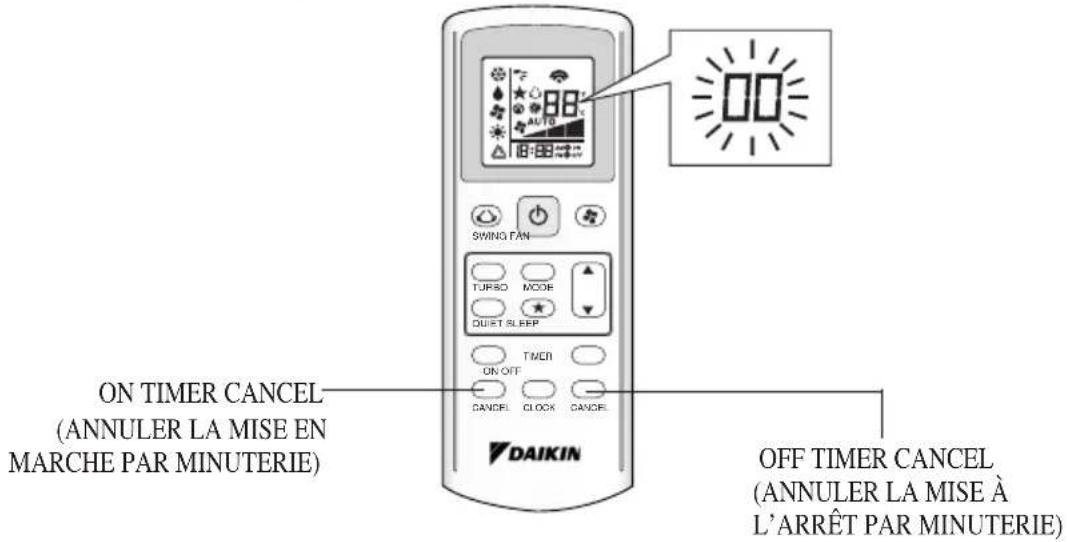

FAUX DIAGNOSTICS PAR LA TELECOMMANDE

La partie d'affichage de la température indique les codes correspondants.

1. Lorsque le bouton Annuler de la mise en marche par minuterie ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou le bouton de la mise à l'arrêt par minuterie OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) est enfoncé pendant 5 secondes, un signe "☐☐" clignote sur la partie d'affichage de la température.

ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE)

1. Appuyez sur le bouton ON TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE) ou OFF TIMER CANCEL (ANNULER LA MISE À L'ARRÊT PAR MINUTERIE) répétitivement jusqu'à ce qu'un bip continu se produise.

• L'indication du code change comme montré ci dessous, et notifie avec un long bip.

CODE D'ERREUR	SIGNIFICATION
00	NORMAL
A1	ERREUR PCB DANS LA SECTION INTÉRIEURE
A3	ANOMALIE DE LA POMPE DE VIDANGE
A5	ANTIGEL (REFROIDISSEMENT) / ÉCHANGEUR DE CHALEUR DE SURCHAUFFE(CHAUFFAGE)
A6	ANOMALIE SUR LE VENTILATEUR D'INTÉRIEUR
AH	ANOMALIE DU FILTRE À AIR ÉLECTRIQUE
C4	THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (1) EN COURT-CIRCUIT/OUVERT
C5	THERMISTOR DE L'ÉCHANGEUR THERMIQUE INTÉRIEUR (2) EN COURT-CIRCUIT/OUVERT
C7	ERREUR DE L'INTERRUPTEUR DE LIMITE D'AILETTE
C9	COURT-CIRCUIT/OUVERTURE DANS LE THERMISTOR DE PIÈCE INTÉRIEURE
E1	ERREUR DE CARTE EXTÉRIEURE
E3	PROTECTION HAUTE PRESSION
E4	PROTECTION BASSE PRESSION
E5	VERROU DU MOTEUR DU COMPRESSEUR /COMPRESSEUR SURCHARGÉ
E6	ERREUR DE DÉMARRAGE DU COMPRESSEUR
E7	VERROU DU MOTEUR DE VENTILATEUR CC EXTÉRIEUR
E8	SURINTENSITÉ D'ENTRÉE CA
E9	ERREUR EXV
EA	ERREUR DE VANNE À 4 VOIES
F3	TUYAUTERIE DE VIDANGE DE SURCHAUFFE
F6	ÉCHANGEUR DE CHALEUR DE SURCHAUFFE
HO	ERREUR DU SYSTÈME DE CAPTEUR DU COMPRESSEUR
H3	ERREUR DE L'INTERRUPTEUR HAUTE PRESSION
H6	ERREUR DE DÉTECTION DE L'ALIMENTATION DU COMPRESSEUR
H7	SURCHARGE/SURINTENSITÉ DU MOTEUR DU VENTILATEUR/ANOMALIE DU CAPTEUR
H8	ERREUR DU CAPTEUR DE COURANT CA
H9	THERMISTANCE À AIR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J1	ERREUR DU CAPTEUR DE PRESSION
J3	THERMISTANCE DE LA TUYAUTERIE DE VIDANGE DU COMPRESSEUR EN COURT-CIRCUIT/OUVERTE/MAL POSITIONNÉE
J5 COURT	CIRCUIT/OUVERTURE DANS LE THERMISTOR DU TUYAU D'ASPIRATION
J6	THERMISTANCE D'ÉCHANGEUR DE CHALEUR EXTÉRIEUR EN COURT-CIRCUIT/OUVERT
J7 COURT	CIRCUIT/OUVERTURE DANS LE THERMISTOR DE L'ÉCHANGEUR THERMIQUE DE SOUS- REFROIDISSEMENT
J8	THERMISTANCE DE LA TUYAUTERIE DU LIQUIDE EN COURT-CIRCUIT/OUVERTE
J9	THERMISTANCE DE LA TUYAUTERIE DE GAZ EN COURT-CIRCUIT/OUVERTE
L1	ERREUR PCB EXTÉRIEURE DE L'INVERSEUR
L3	BOÎTIER DE COMMANDE EXTÉRIEUR DE SURCHAUFFE
L4	DISSIPATEUR THERMIQUE DE SURCHAUFFE
L5	ERREUR IPM /ERREUR IGBT
L8	SURINTENSITÉ DU COMPRESSEUR DE L'INVERSEUR
L9	PRÉVENTION DE SURINTENSITÉ DU COMPRESSEUR
LC	ERREUR DE COMMUNICATION (PCB DE LA COMMANDE EXTÉRIEURE ET PCB DE L'INVERSEUR)
P1	PHASE OUVERTE OU DÉSÉQUILIBRE DE TENSION
P4	THERMISTANCE DE DISSIPATEUR DE CHALEUR EN COURT-CIRCUIT/OUVERT
PJ	ERREUR DE RÉGLAGE DE LA CAPACITÉ
U0	INSUFFISANCE DE GAZ
U2	TENSION CC HORS PLAGE
U4	ERREUR DE COMMUNICATION
U7	ERREUR DE COMMUNICATION (CARTE DE COMMANDE ET CARTE IPM)
UA	ERREUR D'INSTALLATION
UF	MAUVAISE CORRESPONDANCE DANS L'INSTALLATION DU CÂBLAGE ET DE LA TUYAUTERIE/MAUVAIS CÂBLAGE/INSUFFISANCE EN GAZ
UH ANTIGEL (AUTRES PIÈCES)

REMARQUE

1. Un bip bref et deux bip consécutifs indique qu'il n'y a pas de codes correspondants.
2. Pour annuler l'affichage du code, appuyez pendant 5 secondes sur le bouton ON TIMER CANCEL ou OFF TIMER CANCEL (ANNULER LA MISE EN MARCHE PAR MINUTERIE ou ANNULER LA MISE À L'ARRÊT PAR MINUTERIE). Le code affiché s'annule lui même si le bouton n'est pas appuyé pendant 1 minute.
