Viola 85-2 S-line - Poêle QLIMA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Poêle à granulés, puissance nominale 8,5 kW, rendement 90%
Dimensions	Largeur : 50 cm, Hauteur : 110 cm, Profondeur : 50 cm
Capacité du réservoir	Réservoir de 15 kg pour une autonomie prolongée
Utilisation	Chauffage d'espaces jusqu'à 200 m², fonctionnement automatique avec thermostat
Maintenance	Nettoyage régulier du foyer et du réservoir, vérification des conduits d'évacuation
Sécurité	Système de sécurité contre la surchauffe, protection contre les retours de flamme
Informations générales	Certifié CE, garantie 2 ans, consommation électrique en veille faible

FOIRE AUX QUESTIONS - Viola 85-2 S-line QLIMA

Comment allumer le poêle QLIMA Viola 85-2 S-line ?

Pour allumer le poêle, ouvrez la trappe de chargement, placez du combustible (pellets ou bois) dans la chambre de combustion, et suivez les instructions de démarrage sur le panneau de contrôle.

Que faire si le poêle ne s'allume pas ?

Vérifiez si le réservoir de combustible est plein et si le poêle est correctement branché à une source d'alimentation. Assurez-vous également que l'interrupteur est en position 'On'.

Comment régler la température du poêle ?

Utilisez le panneau de contrôle du poêle pour ajuster la température souhaitée. Vous pouvez sélectionner différents niveaux de chaleur selon vos besoins.

Quelle est la capacité de chauffage du QLIMA Viola 85-2 S-line ?

Le QLIMA Viola 85-2 S-line a une capacité de chauffage allant jusqu'à 85 m², selon l'isolation de la pièce et d'autres facteurs.

Comment nettoyer le poêle ?

Il est recommandé de nettoyer la chambre de combustion, le réservoir de pellets et les conduits de fumée régulièrement. Consultez le manuel d'utilisation pour des instructions détaillées sur le nettoyage.

Le poêle fait un bruit étrange, que faire ?

Si vous entendez des bruits inhabituels, vérifiez si des objets étrangers sont bloqués dans le ventilateur ou si le poêle nécessite un entretien. Si le problème persiste, contactez un professionnel.

Comment éteindre le poêle en toute sécurité ?

Pour éteindre le poêle, utilisez le panneau de contrôle pour sélectionner l'option d'arrêt. Attendez que le poêle refroidisse avant de fermer la trappe de chargement.

Y a-t-il des accessoires recommandés pour le QLIMA Viola 85-2 S-line ?

Oui, il est conseillé d'utiliser des pellets de haute qualité et de prévoir un kit de nettoyage spécifique pour l'entretien du poêle.

Où trouver des pièces de rechange pour le poêle ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur QLIMA ou sur le site officiel de la marque.

Quel est le rendement énergétique du QLIMA Viola 85-2 S-line ?

Le poêle possède un rendement énergétique de 90% en moyenne, ce qui le rend très efficace pour le chauffage.

Comment éviter l'accumulation de suie dans le poêle ?

Assurez-vous d'utiliser un combustible de qualité et nettoyez régulièrement le poêle pour éviter l'accumulation de suie et de cendres.

MODE D'EMPLOI Viola 85-2 S-line QLIMA

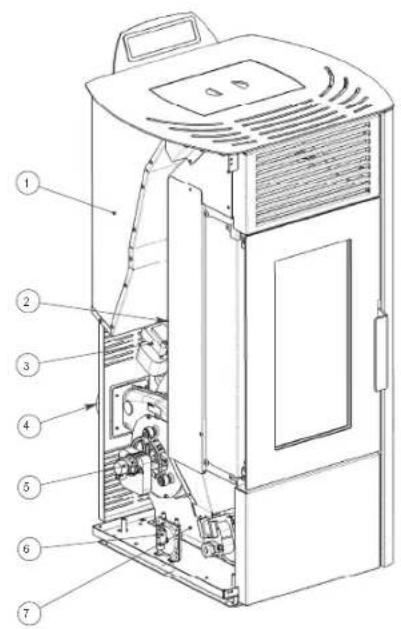

Trémie à combustible /Trémie à granulés
Vis sans fin
3 Moto-reducteur de la vis sans fin
Evacuation de gaz de fumée
5 Ventilateur de gaz de fumée
6 Manostat
Support de l'échéateur de chaleur
8 panneau de commande
Couvercle de la trémie à combustible
10 Portedufoyer
Brasero
12 Tiroir a cendre
18 Ventilateur decirculation d'air
14 Panneau avant
15 Aspiration de I'air
16 Réinitialisation manuelle thermostat
Interruptor principal
18 Circuit imprimé
19 Panneau latorial

VIOLA 85-2 S-LINE / VIOLA 100-2 S-LINE

illustration 1

1. LISEZ PREALABEMENT LE MANUEL D'UTILISATION
2. EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

RONDA 88 S-LINE

Toutes nos félicitations pour l'achat de votre poèle Qlima. Vous venez d'acquerir un produit de haute qualité qui vous procurera comport et plaisir pendant de longues années, à condition de l'utiliser de façon responsable et correcte.

Pour assurer à votre produit de chauffage Qlima une durée de vie et une sécurité d'utilisation maximum, lisez attentivement ce manuel avant utilisation et conserve- le pour pouvoir le consulter ulterieurement.

Nous vous informons que le fabricant garantit votre apparéil pendant 24 mois sur tous les matérielaux et événuels définuts de fabrication.

Nous vous souhaitons beaucoup de comport avec votre Qlima!

Cordialement,

PVG Holding b.v.

Service Clients

1. INSTRUCTIONS DE SECURITE

NOTE! Toutes les images de ce manuel et sur l'emballage ne sont pas contractuelles, elles ont uniquement une fonction d'illustration. Notre apparéil peut être différent de celui des illustrations.

Le non respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l'application de la garantie.

Installez cet apparéil uniquement s'il est conforme aux normes, bois et reglementations locales/nationales. Ce poèle est prévu pour le chauffage de pieces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu'ils soient secs. N'installé pas le poèle dans des(chambres ou des salles de bain.

Pour que votre apparéil soit performant et pour votre sécurité, il est extrémement important que le poèle soit installé correctement. Pour cela:

• Ce poèle doit être installé par un technicien Qlima/agréé en chauffage et génie climatique. La garantie est seulement applicable si le poèle est installé par un professionnel Qlima/agréé. Les instructions d'utilisation figurant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c'est le cas, la règle la plus contraignante s'applique. Le fabricant et le revendeur déclinent toute

responsabilité si l'installation de l'appareil n'est pas en conformité avec les lois et règlementations locales et/ou en cas de ventilation incorrecte et/ou d'utilisation inappropriée de l'appareil.

• Le poèle doit être installé dans une piece où la conception du batiment et l'utilisation de la piece n'entravent enaucun cas sa sécurité d'utilisation.

Si vous rencontres des problèmes avec votre poèle ou si vous avez des difficultés avec la compréhension de ce manuel contactez systématiquement libre revendeur.

• La combustion du bois a besoin d'oxygène (donc d'air).

Veilles à ce que le conduit d'arrivée d'air de combustion puisse toujours aspirer de l'air frais de l'extérieur.

• Ne couvrez jamais les entrées et sorties d'air de l'appareil. Vérifiez frequentlyment l'absence de saletés dans la prise d'air.
  Utilisez un équipement ajustat pour transporter le poèle. Le non respect de cette recommandation peut conduire à des blessures corporelles et/ou un endommagement du poèle.
• Ne placezaucun object et/ou matériaux inflammablesa moins de 400 mm des cotes et a moins de 400 mm del'arriere du poèle et a moins de 800 mm del'avant de poèle.
  Le poèle n'est pas conscience pour être encastré. Gardez une distance suffisante de 200 mm

entre les parois ininflammables et les côtés/parties arrêté du poèle.

La surface du poèle peut être très chaude lorsqu'il est allumé. Ne laissez JAMAIS des enfants seuls dans la piece avec le poèle. Surveillez les enfants et assurez-vous qu'ils ne jouent pas avec le poèle.
- Ce poèle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacities sensorielles ou mentales sont limitées, ni par des personnes sans experience ni connaissances de l'appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonctionnement du poèle. Ne laissez jamais les personnes susmentionnées pres de l'emballage sans surveillance. Les matérieliaux de l'emballage représentent un risque d'étouffement.
- Les enfants de moins de 3 ans doivent être tenus à l'écart à moins d'une surveillance continue.
- Les enfants entre 3 et 8 ans ne peuventmettre en marche ou arreter l'appareilqu'a condition que celui-ci ait ete placé ouinstallé dans sa position de fonctionnementnormale prevue et quils soient surveillésou aient reçu les consignes concernantl'utilisation de l'appareil de maniere sécurisée et quils comprehennent les risques impliqués.
- Les enfants entre 3 et 8 ans ne doivent pas brancher l'appareil, le régler, le nettoyer ou effectuer l'entretien.
La surface du poèle peut être très chaude lorsqu'il est allumé. Utilisez une protection personnelle calorifuge telle que des gants de protection résistants à la chaleur lorsque

vousutilizezlepoèle.

• Pendant l'installation et l'entretien de la poèle, utilisez toujours les moyens de protection nécessaires, comme des lunettes de sécurité, des gants, etc...
• Soyez prudent lorsque vous replissez la trémie du poèle avec des granulés alors que le poèle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu.
• Soyez prudents si vos vêtements sont inflammables, ils peuvent s'enflammer s'ils entrent en contact avec le foyer du poële.
• N'utilisez jamais de solvants inflammables dans la piece où le poèle est allumé. Évitez le risque d'incendie en retardant de la piece tous les solvants inflammables et les matérieliaux combustibles.
  Le poèle est lourd. Avant son installation, faites vérifier la capacité de charge de votre sol par un expert.
  Utilisez uniquement des granulés de bois de bonne qualité exempts de résidus de colle, de résine ou d'adjuvant. Diamètre 6 mm. Longueur max. 30 mm.
• N'utilisez pas d'autres combustibles que les granulés de bois recommendés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.
  L'utilisation de mauvais combustible, de combustible humide ou peint peut provoquer la formation de condensation et/ou de suie dans le conduit de fumée

ou dans le foyer du poèle. Ceci réduit les performances du poèle et peut provoquer des situations dangereuses.

• Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la législation locale ou les prescriptions de votre assurance. En l'absence de législation et/ou prescription d'assurance, veillez à ce que tout le système (y compris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poèle de façon intensive, faites nettoyer la totalité du système (y compris le conduit de fumée) plus fréquemment.

• N'utilisez pas le poèle comme barbecue.

Ne branchez qu'un seul poèle par conduit de fumée sinon des situations dangereuses peuvent se produit.

Ce poèle nécessite également une alimentation électrique. Veuillez lire attentivement les avertissements et remarques suivantes :

N'utilisez jamais un cordon électrique endommagé.
- Si vous cordonélectrique est endommagé, faites-le remplacer par votre fournisseur ou un centre de service/réparation/agréé.
- Ne pincez/pliez jamais le cordon électrique.
Veiliez à ce que le cordon électrique ne touche aucune partie chaude du poèle.
- Ne branchez JAMAIS l'appareil avec une rallonge électrique. Si vous ne possédez pas de prise reliée à la terre, faites-en installer une par un électrice agréé.
- Vérifiez le voltage du réseau. Cet apparéil

est uniquement concu pour etre branché sur des prises reliées à la terre de 230 V / 50Hz

L'appareil DOIT toujours avoir un branchement à la terre. Ne branchez enaucun cas l'appareil si I'alimentation electrique n'est pas reliée à la terre.

La prise doit toujours être facilement accessible lorsque l'appareil est branché.
- Ne placez pas l'appareil immédiatement sous une prise murale.

Avant de brancher l'appareil, vérifiez les points suivants:

La puissance du réseau doit correspondre à cette indiquée sur la plaque de l'appareil.
- La prise et la fiche électrique doivent être adaptations à l'appareil.
La fiche du cordon électrique doit etre compatible avec la prise.

Une installation correcte est importante pour une utilisation sure. Faites effectuer cette opération par un expert/agree ou vérifie-la et approuvEZ-la avant la première utilisation. Cet expert agree doit approuver l'ensemble de l'installation, y compris l'entrée d'air, la sortie des gaz de combustion, la cheminée et l'installation électrique. Si cela n'est pas fait, il y a un risque d'incendie et la garantie sera annulée. Il est également possible que l'installation ne replisse pas les conditions requises par le gouvernement ou les assurances.

• Ne couvrez jamais les entrées et sorties d'air de l'appareil.
  N'introduisez jamais d'objects dans les ouvertures de l'objet.
  Veillez à ce que l'appareil n'entre jamais en contact avec de l'eau. Ne vaporisez pas d'eau sur l'appareil et ne l'immergez pas, sous peine de creator un court-circuit.
• Débranchez toujours l'appareil avant de le nettoyer, de changer un mécanisme ou une piece.
• Débranchez toujours la prise électrique avant d'effectuer des travaux de maintenance sur le poèle.
• Débranchez toujours l'appareil lorsque vous ne l'utilisez pas.
  Il est interdit d'apporter des modifications à l'appareil. Vous pourriez créé dessituations très dangereuses. Les modifications annulent également la garantie.
• Conservez précieusement le manuel d'installation et d'utilisation.
• En cas d'urgence, suivez toujours les indications des pompiers.

2. COMMENT AGIR DANS UNE SITUATION D'URGENCE OU EN CAS DE FEU DE CHEMINÉE

1. Arretez immédiatement le poèle en débranchant la prise du réseau électrique.
2. Éteignez le feu dans le poèle à l'aide d'un extincteur à CO², de sable, de soude ou de sel, pour minimier la formation de fumée dans la piece. N'utilise jamais de l'eau pour éteindre le feu.
3. Dans le cas d'un feu de cheminée : Fermez le clapet de tirage (consultez les règlements, consignes, arrêtés et normes locaux/nationaux pour savoir si un tel clapet est autorisé) ou bouchez la cheminée avec un chiffon mouillé.

ATTENTION : la cheminée peut être très chaude. Lors du bouchage, portez toujours des gants résistant à la chaleur.

1. Avertisse immediatement les pompiers.
2. Ventilez la piece en ouvrant toutes les fenêtres et portes, afin de réduire la possible formation de monoxyde de carbone.

3. PREMIÈRE MISE EN SERVICE

La première mise en service doit être effectuee par un technicien de maintenance agreé de Qlima. Le non-appel à un technicien Qlima agreé pourrait signifier que la législation locale n'est pas conforme. En outre, cela entrainera l'annulation de la garantie du poèle. Le poèle doit être régle lors de la première mise en service afin d'obtenir un rapport air/combustible correct sur chacun des cinq niveaux de combustion. Le rapport correct dépend fortement du conduit de fumée monté et ne peut être régle qu'après l'installation du poèle. Un mauvais rapport air/ combustible peut cause des dommages importants au poèle et augmentera la consommation de combustible.

Ne modifies jamais vous-même les paramètres de maintenance dans le menu de maintenance. Vous pourriez cause des dommages importants au poèle, ce qui annulera la garantie. Le réglage du poèle ne doit être effectué que par un technicien de maintenance agrée de Qlima.

3.1 A FAIRE AVANT ET PENDANT LA PREMIÈRE MISE EN SERVICE

Si la pièce où le poèle est installé est nouvellement bâtie ou rénovée, veillez à ce qu'elle ait bien séché avant d'utiliser le poèle pour la première fois. Il est bien connu que les murs, le plafond et/ou les sols ont besoin d'une longue période pour secher correctement. Un dépôt de suie ou des cendres pouraient se déposer sur des murs qui ne sont pas complètement secs.

1. Vérifiez si le poèle est installé conformément au manuel d'installation.
2. Avant demettre le poèle en marche, retirez tous les matériels placés dans le foyer:manuel d'utilisation,papiers,gants (si fournis),outils,etc.
3. Remplissez la trémie à combustible de pellets. Consultez le chapitre 5 « Remplir la trémie à combustible de pellets » de ce manuel d'utilisation pour avoir une explication sur les pellets à utiliser et sur la manière de replir la trémie.
4. Branchez l'appareil dans une prise à la terre, puis activez l'interrupteur. Celui-ci se situe à l'arrête du poèle.

Avant de procéder au branchement de l'appareil sur le réseau électrique, vérifie le chapitre 9 « Branchement électrique » du manuel d'installation.

1. Pour plus d'informations sur l'utilisation de la télécommande (si fournie), lisez le chapitre 4 « Utilisation normal du poèle » et la procédure de mise en marche.
2. Le poèle est fabriqué en acier de haute qualité, protégé par une couche de revêtement. Lors des premières utilisations, le revêtement du poèle se durcit et l'acier se dilate. Ce processus peut durer quelques temps. La première fois, il est normal qu'une oedur désagréable se dégage. Veillez à bien aérer la piece à ce moment-là.
3. Le poèle ne doit jamais fonctionner si la porte coupe-feu est ouverte. Tenez toujours la porte fermée pendant le fonctionnement du poèle et veillez à ce que le dispositif de verrouillage de la porte soit bien fermé.
4. Allumez le poèle et selectionnez le niveau de combustion 1.

Pour éviter d'endommager le poèle de façon permanente, prière de commencer par un niveau de chauffage peu élevé et d'augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures; la capacité augmente ensuite progressivement. Faites fonctionner le poèle continulement pendant au moins trois à quatre heures.

1. Vérifiez l'absence de gaz de combustion provenant du processus de combustion dans la piece. Si tel est le cas, éteignez immédiatement le poèle et réparez la fuite.
2. Contrôlez la mise en marche du ventilateur en vérifier si de l'air sort par la grille de soufflerie sur le devant du poële. Ce ventilateur ne se met en marche que lorsque le poële est suffisamment chaud (apres environ 15 à 20 minutes après l'allumage du poële. Si le ventilateur ne se met pas en marche, teignez le poële pour éviter tout dommage à celui-ci. RépAREZ le problème avant de remetre le poële en marche.

Ce poèle est doté d'un ventilateur de recirculation d'air ambient. Lorsque le commutateur est en position de marche, l'air de la piece transite par l'intérieur du poèle et en ressortCHAFFÉ.

1. Vérifiez si le rapport air/combustible est correct dans les cinq positions de combustion en contrôlant la flamme sur chaque des cinq positions de combustion. Pour ce faire, regardez l'illustration 1. Ajustez si nécessaire le rapport air/combustible. Le réglage du rapport air/combustible ne doit être effectué que par un technicien de maintenance Qlima.
2. Verifiez le tirage de la cheminée à l'aide d'un manomètre différentiel. Reglez - si celui-ci est installé - le clapet de tirage de la cheminée.

Après le réglage du clapet de tirage, la position du clapet ne doit être changée qu'en cas de catastrophe, comme par exemple un feu de cheminée.

1. Verifiez si la température des gaz de combustion reste inférieure à 220^ à toutes les cinq positions de combustion. Si la température des gaz de combustion dépasse 220^ à l'une des cinq positions de combustion, le poèle doit être à nouveau régèle à la position en question en réduisant l'alimentation en pellets, combiné à la vitesse circonférentielle du ventilateur d'extraction et/ou l'augmentation de la vitesse circonférentielle du ventilateur d'ambiance.

La mise en service d'un poèle par un artisan qualifié partenaire Qlima à les avantages suivants :

• Une formation de suite moindre, la cheminée et le poèle se salissant donc moins rapidement.
• Le poèle consommera moins de combustible.
• Le rendement du poèle sera optimal.
• Les pièces du poèle seront moins chargées, rallonguant de ce fait la durée de vie du poèle.

• Le nombre d'heures d'entretien et de maintenance baissera.

• Une fois le réglage terminé, le poète est prét à l'emploi.

4. UTILISATION NORMALE DU POÉLE

Avant chaque démarriage, il convient de nettoyer le cendrier et le brûleur. Pour ce faire, consultez le chapitre 6.4. La porte du poèle doit également être fermée.

Le poèle ne doit pas être utilisé en cas d'utilisation d'un système d'extraction d'air, d'un chauffage à air chaud ou autres appar兼ils influant sur la pression de l'air dans la piece. Ces appar兼ils doivent être éteints lors de l'utilisation du poèle à pellets.

4.1 INFORMATIONS AFFICÉES PENDANT LE FONCTIONNEMENT / TOUCHES DE COMMANDE

2.

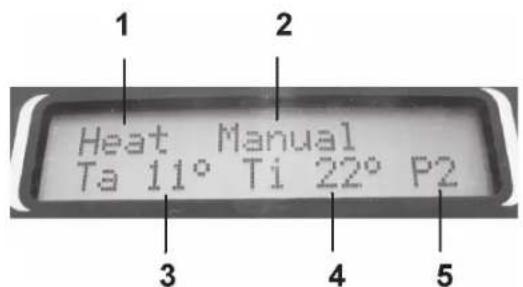

INFORMATIONS AFFICHEES PENDANT LE FONCTIONNEMENT

1. L'etat de fonctionnement du poèle
2. Fonction minuterie: Régable sur « manuel » ou « auto » (voir chapitre 4.9B Réglage de la fonction minuterie)
3. Ta = la température ambiente mesurée
4. Ti = la température ambiente régée. Régable de 16^ à 40^
5. Rendement calorifique du poèle. Reglable de P1 à P5 inclus.

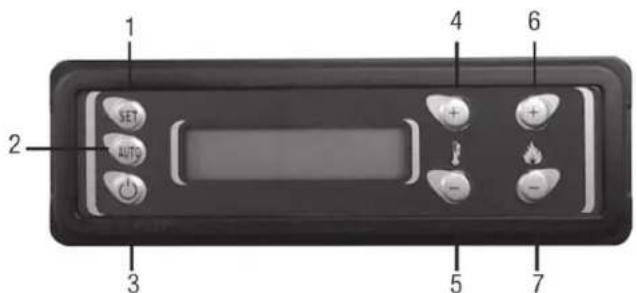

TOUCHES DE COMMANDE

3.

1. Touche « set » : Touche pour acceder au menu des réglages et enregistrer un réglage modifié.
2. Touche « auto »: Touche pour allumer et éteindre la fonction de minuteur hebdomadaire.
   3.Touche : Touche pour allumer et eteindre le poele / remetre a zero le message de panne / quitter le menu sans enregister la modification.
3. Touche + : Touche pour augmenter la température régée. Utilisez cette touche pour parcourir les menus et modifier les réglages.

49

1. Touche - : Touche pour baiser la température régée. Utilisez cette touche pour parcourir les menus et modifier les réglages.
2. Touche + : Touche pour augmenter la position souhaitée du brûleur. Utilisez cette touche pour parcourir les menus et modifier les réglages.
3. Touche - : Touche pour baisser la position souhaitee du bruleur. Utilisez cette touche pour parcourir les menus et modifier les reglages.

4.2 PROCEDURE DE DEMARRAGE NORMAUX

Le pot de brûlage doit être nettoyé avant chaque mise en marche. En cas d'utilisation de la minuterie, le pot de brûlage doit être nettoyé avant que le poèle ne se mette en marche automatiquement. Voici la procédure de démarrage et de fonctionnement normale du poèle:

1. Vérifiez que le pot de brûlage est vide et propre.
2. Vérifiez que la porte du poèle est fermée.
3. Remplissez la trémie à combustible de granulés de bois de bonne qualité.
4. Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran affiche « allumage en cours »
5. Le ventilateur de gaz de fumée se met à tourner. Àpres quelques minutes, la vis sans fin se met à transporter les pellets depuis la trémie à combustible vers le pot de brûlage ou ceux-ci sont allumés.
6. Lorsque le poèle a atteint la température de surface souhaitée, le menu de fonctionnement s'affiche à l'écran. Le ventilateur de circulation de l'air se met également à tourner.
7. Si le mode SAVE est activé, le poèle s'eteindra automatiquement lorsqu'il atteint la température paramétrée. Consultez le chapitre 4.9D pour plus d'explications sur le fonctionnement et le réglage du mode SAVE.

4.3 PROCEDURE DE DEMARRAGE INHABITUELLE

Lorsque le poèle est démarré à une température ambiente inférieure à 0^ ou lorsque l'air de combustion est a priori inférieur à 0^ , la procédure de démarrage peut-être différente.

Lorsque la procédure d'allumage ne permet un brûlage correct à basse température, l'écran affiche « all. manque »

Pour démarrer le feu, placez un « allume-feu » dans le foyer. Allumez l'allume-feu avec une allumette et patientez 1 minute avant de démarrer le poèle en suivant la « procédure de démarrage normale » déscribe dans le chapitre 4.2.

Lorsque cela ne permet pas d'obtenir un brûlage correct, contactez un professionnel qui modifie a les paramètres d'installation du poële. Contactez un installateur/agréé Qlima.

4.4 RÉGLAGE DE LA TEMPERATURE

La température ambiente souhaïée peut être régée avec les touches - et + (4 et 5). La température régée est affichée à l'écran. La température peut être régée entre 16 et 40^

4.5 CHANGER LE RENDEMENT CALORIFIQUE DU POÉLE.

Le rendement calorifique du poèle peut être régé avec les touches - et + (6 et 7). Le rendement calorifique régé est affiché à l'écran. Cinq rendements calorifiques sont disponibles, P1 étant la position la plus BASSE et P5 la position la plus haute.

Le poèle sélectionne automatiquement le rendement calorifique le plus favorable. Il reglera lui-même la chaleur entre le rendement calorifique sélectionné et la position P1 de rendement calorifique en fonction de la charge thermique de la pièce.

Si le rendement calorifique regle est la position P3, le poèle reglera la chaleur entre les positions P3 et P1. Si un rendement calorifique supérieur est souhaité, celui-ci devra être selectionné à la main à l'aide des touches de commande du panneau de commande ou de la télécommande. Le poèle reglera à présent la chaleur entre le nouveau rendement calorifique regle et la position P1 de rendement calorifique.

4.6 ARRET NORMAL

Pour arrêté le poèle, maintainez la touche 3 enforcée jusqu'à ce que le message « Refroidissement en course » s'affiche sur l'écran. Pendant la phase d'arrêt, l'approvisionnement en granulés de bois dans le pot de brûlage est interrompu. Le ventilateur d'extraction des gaz de fume et le ventilateur de circulation de l'air continue à tourner pendant quelques instants et s'arrêtent à l'issue de la phase de refroidissement.

4.7 LA TELÉCOMMANDE

Comment utiliser la télécommande :

1. Dirigez la télécommande vers le panneau de commande du poèle.
2. Vérifiez qu'il n'y a pas d'obstacles entre la télécommande et le récepteur de signal sur le poèle.

1. ON/OFF: Utilisez cette fonction pourmettre en marche ou arreter le poèle à l'aide de la télécommande.

1. TEMP: Utilisez ces boutons pour régler la température souhaitée. Vous pouvez régler la température entre 7 et 40^ .

1. PROG: Sélectionnez la puissance souhaïée

Puisssance 1 (on1)

Puissance 2 (on2)

Puissance 3 (on3)

Puissance 4 (on4)

Puissance 5 (on5)

4.8 REMPLACEMENT DES PILES DE LA TELÉCOMMANDE

Pour changer les piles de la télécommande, enlevez le couvercle de la trappe à l'arrière de la télécommande, comme sur l'illustration 15. Remplacez les ancienne piles par des nouvelles. Respectez les poles + et -. N'utilise que des piles CR2025 de 1,5 V. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejoeter des liquides dangereux. Si vous remplacez ou si vous détruirez la télécommande,

51

retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

4.9 MENU DE RÉGLAGES.

Le menu des réglages offre les possibilités suivantes :

1. Réglage du jour, de l'heure et de la date « RGL. DATE-HEURE »
2. Réglage de la fonction de minuterie « PROGR HEBDO »
3. Réglage du mode thermostat « MOD. THERMOSTAT »
4. Réglage des paramètres du poèle en pourcentage « PARAMETRES » et réglage du « Mode ÉCONOMIQUE »
5. Contrôle des pannes « REPER. SYSTEME »
6. Contrôle de la langue souhaitée « SEL. LANGUAGE »
7. Réglage du combustible utilisé « JEUX DE PARAMETR PELLETS »

Pour acceder au menu des réglages, appuyez sur la touche « set » (1) jusqu'à ce que le menu « RGL. DATE-HEURE » apparaisse à l'écran. La touche « + » (4) permet de parcourir les divers menus. La touche « - » (5) permet de revenir aux menus précédents.

Selectionnez le menu souhaité (dans lequel une modification doit être effectue) avec la touche « + » (4) et appuyez ensuite sur la touche « set » (1) pour saisser les modifications dans ce menu.

4.9 A REGLAGE DU JOUR, DE L'HEURE ET DE LA DATE.

1. Appuyez sur la touche « set » (1) jusqu'à ce que le jour, l'heure et la date apparaissent à l'écran.
2. Les touches « + » (6) et « - » (7) permettent de selectionner les données à modifier.
3. Les touches « + » (4) et « - » (5) permettent de modifier les données sélectionnées.
4. Appuyez sur la touche « set » (1) pour enregistrer les modifications

Si la touche « set » (1) n'est pas activée après la modification des données, les modifications ne seront pas enregistrées.

Si aucune touche n'est activée pendant plus d'1 minute au cours de la modification des données, l'écran repassera automatiquement à l'affichage initial. Les événuelles modifications ne seront pas enregistrées.

Si la touche « Ⓞ » (3) est activée après la modification des données, l'écran repasse automatiquement à l'affichage initial sans que les modifications ne soient enregistrées.

4.9 B RÉGLAGE DE LA FONCTION DE MINUTERIE.

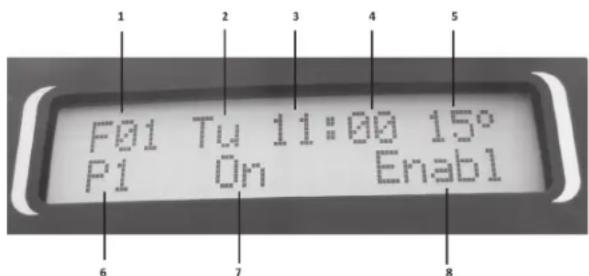

Menu d'affichage de la minuterie hebdomadaire.

1. Numéro menu de réglage de minuterie. Quinze menus peuvent être régles.
2. Jour.
3. Heure en heures
4. Heure en minutes
5. Température ambiente souhaïée
6. Rendement calorifique souhaite
7. Témoin minuterie on / minutes off

« On » le poète s'allumera à la date et à l'heure indiquées.
« Off » le poèle s'éteindra à la date et à l'heure indiquées.

1. Possibilité de faire savoir à la fonction de minuterie si le menu de réglage sera utilisé ou non.

« Habil » le poète utilisera la fonction de réglage.
« No A » le poèle n'utilisa pas la fonction de réglage.

Si une des 15 fonctions de minuterie n'est pas utilisée, ceci devra être indiqué dans ce menu de minuterie en programmant le derniere paramètre « 8», voir illustration, et en le modifiant d'« Habit » en « No A ». Si cette modification n'est pas effectuee, le poèle s'allumera et s'eteindra également aux heures et à la date indiquées dans le menu de minuterie en question.

1. Appuyez sur la touche Set (1) jusqu'à ce que « REGL. DATE-HEURE » apparaissé à l'écran.
2. Appuyez sur la touche + (4) jusqu'à ce que « PROGR HEBDO » apparaisse à l'écran.
3. Appuyez sur la touche Set (1), le premier réglage de minuterie d'allumage/d'extinction apparaitra à l'écran avec FO1.
4. Le paramètre clignotant peut etre modifier avec les touches ^+ (4) et-5
5. Appuyez sur la touche + (6) pour passer au paramètre à modifier suivant.
6. Àprou la modification des paramètres, dans le premier menu de réglage de minuterie FO1, les paramètres modifiés seront enregistrés par une pression sur la touche Set (1). L'écran passera ensuite automatiquement au deuxième menu de réglage de minuterie, FO2.
7. Répétez les opérations depuis le point 4 pour régler, au besoin, plusieurs heures d'allumage et d'extinction.
8. Quinze menus de réglage de minuterie sont disponibles.
9. Si tous les 15 menus de réglage de minuterie sont régés en enregistrés par une pression sur la touche Set (1), une pression sur la touche (3) permet de revenir au menu de fonctionnement.
10. La fonction de minuterie doit encore être activée. Une pression sur la touche AUTO (2) fait apparaitre le texte « manuel » ou « auto » dans le menu principal.

Auto = Le poèle s'allume ou s'éteint automatiquement aux heures régées dans les menus de minuterie.

Manuel= La fonction minuterie est désactivée, le poèle doit être allumé et étèint à la main.

EXEPMLE DE RÉGLAGE DE LA FONCTION DE MINUTERIE.

Nous voulons que le poèle s'allume automatiquement du lundi au vendredi inclus, à 8h30 et à la capacité P4. La température ambiente souhaitée est de 20^

1. Appuyez sur la touche Set (1) jusqu'à ce que « REGL. DATE-HEURE » apparaissé à l'écran.
2. Appuyez sur la touche + (4) jusqu'à ce que « PROGR HEBDO » apparaissé à l'écran.
3. Appuyez ensuite sur la touche Set (1) pour aller au menu de fonction de minutesie FO1.
4. Le jour à modifier clignote en signe qu'il peut être modifié. Appuyez sur la touche + (4) ou - (5) et règlez ce paramètre sur Lundi « Lu »
5. Appuyez sur la touche + (6) pour passer au paramètre suivant. L'heure clignote à partir. Appuyez sur la touche + (4) ou - (5) pour modifier ce paramètre et réglez l'heure sur 8.
6. Appuyez sur la touche + (6) pour passer au paramètre suivant. Les minutes clignotent à présent. Appuyez sur la touche + (4) ou - (5) pour modifier ce paramètre et réglez les minutes sur 30.
7. Appuyez sur la touche + (6) pour passer au paramètre suivant. La température souhaïée clignote à présent. Appuyez sur la touche + (4) ou - (5) pour modifier ce paramètre et réglez la température souhaïée à 20^ . Appuyez sur la touche + (6) pour passer au paramètre suivant. Le rendement calorifique souhaïé clignote à présent. Appuyez sur la touche + (4) ou - (5) pour modifier ce paramètre et réglez le rendement calorifique sur P4.
8. Appuyez sur la touche + (6) pour passer au paramètre suivant. Le témoin « On / Off » clignote à présent. Appuyez sur la touche + (4) ou - (5) pour modifier ce paramètre et le régler sur On.
9. Appuyez sur la touche + (6) pour passer au paramètre suivant. Le témoin indiquant l'utilisation éventuelle du menu de minuterie « Habil » ou « No A » clignote à présent. Appuyez sur la touche + (4) ou - (5) pour modifier ce paramètre et le régler sur On.
10. Appuyez sur la touche Set (1) pour enregistrer les modifications et passer au menu de minutesie suivant FO2.
11. Modifiez les paramètres du menu de minuterie F02 à F05 inclus, pour les jours de mardi à vendredi inclus, comme décrit ci-dessus.
12. Comme le menu de minuterie de F06 à F15 inclus n'est pas utilisé, le paramètre « Habil ou No A » doit être réglée sur « No A »
13. Lorsque les paramètres du menu de minuterie F05 sont modifiés, appuyez sur la touche Set (1) pour enregistrer les modifications et passer au menu de minuterie F06.
14. Appuyez plusieurs fois sur la touche + (6) jusqu'à ce que le paramètre 8 « Habil ou No A » clignote et réglez le paramètre 8 sur « No A »
15. Repetez l'opération pour les menus de minuterie F07 à F15 inclus.
16. ÀpRES que le dernier menu de minuterie F15 est régé sur « No A», appuyez sur la touche Set (1) pour enregistrer la modification et ensuite sur la touche (3) pour revenir au menu de fonctionnement.

Si un des menus de minuterie FO1 à F15 inclus n'est pas utilisé au cours de l'utilisation de la fonction de minuterie, vérifie si ce menu est désactivé.

1. La fonction de minuterie doit à présent être activée dans le menu de fonctionnement. L'écran affiche « AUTO » quand la touche AUTO (2) est enforcée.
2. Le poèle s'allumera désormais automatiquement du lundi au vendredi inclus aux heures prévues.

Si les mêmes heures d'allumage ou d'extinction sont valables du lundi au vendredi compris, il est également possible d'utiliser un seul menu de minutesie. Il convient alors de selectionner « LV » (Lundi à Vendredi inclus). Si les heures d'allumage et d'extinction de la semaine sont également pour le weekend, la selection journalière SD (Samedi et Dimanche) peut être selectionnée.

Quinze menus de minuterie sont disponibles. Les menus de minuterie non utilisés pendant l'utilisation de la fonction de minuterie doivent être désactivés par réglage du paramètre 8 (voir illustration) sur « No A »

4.9 C RÉGLAGE DU MODE THERMOSTAT

Ce réglage doit être modifié si un thermostat externe est utilisé. Utilisation réservée à un technicien/agree.

4.9 D RÉGLAGE DES PARAMÉTRES DU POÉLE EN POURCENTAGE / RÉGLAGE DU « MODE ÉCONOMIQUE » (SAVE)

Le poèle peut être régé dans ce menu. Les réglages portent sur la capacité du ventilateur de circulation de l'air, la capacité du ventilateur de gaz de fumée et l'alimentation en pellets. Les paramètres peuvent être modifiés en pourcentage de -25% à +25% . Le réglage par défaut est 0% . La valeur réglée sera reprise par chaque rendement calorifique P1 à P5 inclus.

Ne modifies jamais vous-même les paramètres de maintenance dans le menu de maintenance. Vous pourriez cause des dommages importants au poèle, ce qui annulera la garantie. Le réglage du poèle ne doit être effectué que par un technicien de maintenance/agréé de Qlima.

1. Appuyez sur la touche Set (1) jusqu'à ce que « REGL. DATE-HEURE » apparaissé à l'écran.
2. Appuyez plusieurs fois sur la touche + (4) jusqu'à ce que « PARAMETRES » apparaisse à l'écran.
3. Appuyez sur la touche Set (1), « Rempliss. Pellets » apparait à l'écran.
4. Les touches + (4) et - (5) permettent de monter ou baisser la valeur reglee. Baisse de la valeur : Moins de pellets sont charges. Hausse de la valeur : Davantage de pellets sont charges.
5. La touche + (6) permet de régler le paramètre suivant, « DECHRGEM. FUMES »
6. Les touches + (4) et - (5) permettent de monter ou baisser la valeur reglee. Baisse de la valeur: le ventilateur de gaz de fumee tourne plus lentement. Hausse de la valeur: le ventilateur de gaz de fumee tourne plus vite.
7. La touche + (6) permet de régler le paramètre suivant, « EVENT.ENVIRONNE »
8. Les touches + (4) et- (5) permettent de monter ou baisser la valeur reglee Baisse de la valeur : le ventilateur de circulation d'air tourne plus lentement. Hausse de la valeur : le ventilateur de circulation d'air tourne plus vite.

1. Appuyez sur la touche Set (1) pour enregistrer la valeur reglee.
2. Appuyez sur la touche (3) pour revenir au menu de fonctionnement.

MODE ÉCONOMIQUE (SAVE)

Lorsque cette fonction est activée, le poèle s'arrête automatiquement des que la température définie - augmentée de la température différentielle définie - est atteinte. Le poèle s'allume automatiquement des que la température définie - diminuée de la température différentielle définie - est atteinte.

Quand le poèle est eteint par le mode Economique (Save), l'indication « ECONOMIE PELLETS » s'affiche à l'écran du poèle

1. Appuyez sur la touche Set (1) jusqu'à ce que « REGL. DATE-HEURE » apparaissé à l'écran.
2. Appuyez plusieurs fois sur la touche + (4) jusqu'à ce que « PARAMETRES » apparaisse à l'écran.
3. Appuyez sur la touche Set (1), « Rempliss. Pellets » apparait à l'écran.
4. Appuyez ensuite plusieurs fois sur la touche + (6) jusqu'à ce que « Funz standby » apparaisse à l'écran.
5. Si le réglage est « OFF», le mode Économique (Save) est étant.
6. Les touches + (4) et - (5) permettent de régler une valeur différentielle de 3^ à 10^ .
7. Sélectionné la valeur différentielle souhaïée et appuyez ensuite sur la touche Set (1) pour enregistrer la valeur réglée.
8. Appuyez sur la touche (3) pour revenir au menu de fonctionnement.
9. Le mode Économique (Save) est activé.

TEMPÉRATURE DIFFÉRÊNTIELLE

La température différentielle est la différence en degrés par rapport à la température régée. Exemple : La température paramétrée est de 20^ et la température différentielle régée est de 3^ . Le poète s'eteindra à une température ambiente de 23^ et redémarrera à une température ambiente de 17^ .

DÉSACTIVATION DU MODE ÉCONOMIQUE (SAVE)

1. Éteignez le poèle, puis repêzez les opérations ci-dessus.
2. Reglez le paramètre sur « OFF » avec la touche - (5).
3. Appuyez ensuite sur la touche Set (1) pour enregistrer les réglages.
4. Le mode Économique (Save) est à présent désactisé.

4.9 E CONTROLE DES PANNES

« REPER. SISTEME » permet de dire les 10 dernières pannes.

1. Appuyez sur la touche Set (1) jusqu'à ce que « REGL. DATE-HEURE » apparaissée à l'écran.
2. Appuyez plusieurs fois sur la touche + (4) jusqu'à ce que « REPER. SISTEME » apparaissée à l'écran.
3. Appuyez sur la touche Set (1). La dernière panne apparait à présent à l'écran.
4. Les touches + (6) et - (7) permettent de dire les 10 dernières pannes.
5. Appuyez sur la touche (3) pour revenir au menu de fonctionnement.

4.9 F RÉGLAGE DE LA LANGUE.

« SEL. LANGUE » permet de sélectionner la langue souhaïée.

Les langues programmes sont les suivantes : italien, anglais, français, allemand, espagnol, grec et neerlandais.

1. Appuyez sur la touche Set (1) jusqu'à ce que « REGL. DATE-HEURE » apparaissé à l'écran.
2. Appuyez plusieurs fois sur la touche + (4) jusqu'à ce que « SEL. LANGUAGE » apparaisse à l'écran.
3. Les touches + (6) et - (7) permettent de selectionner la langue souhaitee.
4. Appuyez sur la touche Set (1) pour enregistrer la langue régée.
5. Appuyez sur la touche (3) pour revenir au menu de fonctionnement.

4.9 G RÉGLAGE DU COMBUSTIBLE UTILISÉ.

Utilisation réservée à un technicien/agréé.

4.10 RÉGLAGE DU VERROUILAGE ENFANT

Le poèle est équipé d'un verrouillage infant. Lorsque le verrouillage est activé, toutes les touches de commande sont verrouillées.

ACTIVATION DU VERROUILAGE ENFANT

Appuyez simultanément sur les touches - (5) et - (7) et maintenez-les enforcées pendant 20 secondes jusqu'à ce qu'un signal sonore se fasse entendre et que le message « key lock activated » apparaissé à l'écran. Le verrouillage infant est à présent activé.

DÉSACTIVATION DU VERROUILAGE ENFANT

Appuyez simultanément sur les touches - (5) et - (7) et maintenez-les enforcées pendant 20 secondes jusqu'à ce qu'un signal sonore se fasse entendre et que le message « key lock activated » apparaissé à l'écran. Le verrouillage infant est à présent désactivé.

5. REMPLISSAGE DE LA TRÉMIE DE GRANULES

5.1 LE COMBUSTIBLE

N'utilisez pas d'autres combustibles que les granulés de bois recommendés. Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l'alcool, l'essence, le gasoil, les déchets ou rebuts, etc. sont interdits.

Il existe sur le marché des granulés de différentes qualités et aux propriétés diverses. Les granulés de mauvaise qualité peuvent influer défavorablement sur l'efficacité de la combustion, encrasser le poèle et, dans les cas extrêmes, susciter des situations dangereuses.

L'utilisation de mauvais granulés (de mauvaise qualité ou d'un diamètre autre que celui mentionné) peut endommager votre poèle. Les dommages suscités par de mauvais granulés ne sont pas couverts par la garantie.

Utilisez uniquement des granulés de bois de bonne qualité d'un diamètre de 6 mm et d'une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d'après les caractéristiques suivantes :

Diametre 6 mm.
- Longueur maximum 30mm
- Granulés de bois conformes à la norme 6mm DIN+/O-norm+/EN+ ou l'équivalent.
- Ils doivent'être bien pressés, exempts de résidus de colle, de résine ou d'adjuvant.
-La surface est brillante et reguliere.
- Ils doivent être homogènes en longueur et peu poussièreux.
- Humidité résiduelle < 10 %
Teneur en cendres < 0,5%
- Les granulés de bonne qualité coulent lorsqu'on les plonge dans l'eau

Un combustible de mauvaise qualité est généralement reconnaissable aux caractéristiques suivantes :

• Les granulés ne seront pas le diamètre requis de 6mm et/ou sont de diamètres variables.
• Les granulés sont de longueurs variables, pourcentage plus élevé de granulés courts.
  -La surface presente des fissures verticales et/ou horizontales.
• Ils sont très poussiereux.
  -La surface ne brille pas.
• Flotte dans l'eau.

L'utilisation d'un mauvais combustible peut avoir les conséquences suivantes :

• Mauvaise combustion.
• Obstruction fréquence du pot de brûlage.
• Plus forte consommation de granulés.
• Puissance calorifique moindre et réduction de l'efficacité.
• Saleté de la vente.
• Augmentation de la quantité de cendres et de granulés non brûlés.
  -Frais de maintenance plus elevés.

Meme si les granulés utilisés sont standardisés et de bonne qualité, il est normal de constater des différences dans les taux de combustion, dans la production de cendres et la formation de fines.

Stockez et transportez les granulés dans des conditions très séches. Les granulés de bois peuvent se dilater lorsqu'ils sont au contact de l'humidité.

Contactez le fournisseur Qlima ou l'installateur agreé Qlima pour en savoir plus sur les granulés.

5.2 REMPLISSAGE DE LA TRÉMIE DE GRANULES

Ouvrez le couvercle de la trémie à combustible en haut du poële, puis replisssez la trémie de pellets au 3 / 4 . Assurez-vous qu'aucun pellet ne tombe dans le poële. Fermez ensuite le couvercle.

Ne touchez jamais aux pieces mobiles situées dans la trémie à granulés! Pour éviter de toucher aux pieces mobiles situées à l'intérieur de la trémie, il convient de toujours arrêter complètement le poèle en débranchant la prise du secteur.

Si le replissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n'entre pas en contact avec une surface chaude du poele au risque de provoquer des situations dangereuses! Veillez à ne jamais toucher les pieces mobiles situées dans la tremie à granulés.

6. ENTRETIEN

La combustion du poèle produit de la chaleur, des cendres et des résidus. C'est pourquoi il est indispensable que le poèle soit nettoyé et entretenu à la fois par l'utilisateur et par un technicien agréé. Pour une meilleure sécurité, de更好地 performances et une durée de vie plus longue de votre poèle, il est important de le nettoyer soignement et périodiquement. N'utilise pas de laine d'acier, de chlorure d'hydrogène ou d'autres produits corrosifs, agressifs ou récurants pour nettoyer l'intérieur et l'extérieur du poèle. ÀpRES une période d'arrêt prolongé notamment, le poèle et le système de cheminée doit être vérifiés et les événuelles obstructions détectées.

6.1 OPÉRATIONS D'ENTRETIEN PAR L'UTILISATEUR

Avant de commencer les activités d'entretien ou de nettoyage, le feu doit être complètement étant et toutes les surfaces du poèle doivent avoir suffisamment refroidi

Avant d'intervenir sur le poèle, vérifie que ce dernier est complètement débranché.

ActivitéFréquence*
Nettoyer l'extérieur du poèle Toutes	les 2 semaines
Nettoyage de la vitre Avant chaque	démarrage. Aussi au démar- rage en cas d'utilisation de la minuterie
Nettoyage du pot de brûlage Avant	chaque démarrage. Aussi au démar- rage en cas d'utilisation de la minuterie
Nettoyage du tiroir à cendres Lorsqu'il est plein et avant chaque démarra- ge. Aussi au démarrage en cas d'utilisation de la minuterie.
Nettoyer l'échangeur de chaleur Quotidien
Nettoyage de la chambre de com- bustion	Toutes les 2 semaines
Vérification de l'étanchéité de la porte coupe-feu	Deux fois par an, dont la première fois au début de la saison et / ou après 2500 kg de granulés sont brûlés
Nettoyage de la trémie à granulés et de la vis en auge	Une fois par mois et / ou après 2500 kg de granulés sont brûlés
Nettoyer le tube d'alimentation de granulés	Une fois par semaine

6.2 NETTOYER LA SURFACE ET EXTERIEURE DU POÉLE

Nettoyez la surface du poèle à l'eau (chaude) savonneuse. N'utilise pas de produits de nettoyage abrasif ou à base de solvant, sous peine d'endommager le revêtement du poèle.

6.3 NETTOYER LA VITRE

La vitre de la porte du poèle doit être nettoyée avant chaque mise en marche pour éviter l'incrustation de particules de suie et de cendres.

Le verre est résistant à la chaleur mais peut émettre des craquements lors de changements de température. Laissez refroidir complètement la vitre avant de la nettoyer. Pour le nettoyage, utilisez un sprayde nettoyage courant et un mouchoir en papier.

Avant de nettoyer la vitre de la fenetre, assurez-vous qu'elle ait complètement refroidi!

L'âtre et le cendrier doivent être nettoyés avant chaque démarche.

1. Retirez le pot de brûlage avec le tiroir à cendre de la chambre de combustion. Voir l'illustration 7.
2. Nettoyez le dendrier.
3. Nettoyez le pot de brûlage et sa grille à la Brosse ou à l'aspirateur. Si les orifices de la grille sont bouchés, utilisez un instrument pointu pour les déboucher. Voir l'illustration 8.
4. Nettoyer le zone située sous le pot de brûlage et le zone sitée sous le cendrier avec un aspirateur.

Pour une bonne combustion des granulés, les trouss doivent être bien dégagés et le pot de brûlage doit être propre.

1. Replacez le bruleur et le cendrier dans le poèle. Assurez-vous de remettre le bruleur correctement. Assurez-vous de bien placer la grande ouverture pres de la barre d'allumage ( comme indiqué dans le illustration 9). Si le bruleur est mal positionné, le poèle ne s'allumera pas.

6.5 NETTOYAGE DU FOYER

Nettoyez d'abord l'échangeur de chaleur.

1. Otez le brûleur avec le cendrier.
2. Déposez les deux écrans pare-chaleur à gauche et à droite (illustration 10 et 11). Retirez à cet effet les deux vis à l'arrête du foyer. Retirez du poèle les deux écrans de chaleur. Voir illustrations 12, 13 et 14.

3. Déposez l'écran de chaleur du milieu et ensuite l'écran de chaleur supérieur, voir illustrations 15 et 16.

4. Déposez l'écran de chaleur du bas. Utilisez un tournevis (illustration 17 et 18).

5. Nettoyez le pot de brûlage avec un aspirateur, voir illustrations 19, 20 et 21.
6. ÀpRES nettoyage du pot de brûlage, remontez les écrans de chaleur dans les sens inverse du démontage.

6.6 VÉRIFICATION DE L'ÉTANCHÉITE DE LA PORTE COUPE-FEU

Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifie le joint d'étanchéité de la porte de chargement et son aspect. Faites-le replacer par un technicien/agree Qlima si nécessaire. Utilisez uniquement des pieces de rechange d'origine agréées par Qlima.

6.7 NETTOYAGE DE LA TRÉMIE À GRANULES ET DE LA VIS EN AUGE

Nettoyez la trémie à combustible et la vis sans fin une fois par mois.

1. Enlevez la grille de protection de la trémie à combustible.
2. Videz la tremie a combustible.
3. Nettoyez la trémie à combustible et la partie visible de la vis sans fin à l'aide d'un aspirateur (illustration 22 et 23)
4. Remettez la grille de protection à sa place.
5. Remplissez la trémie de pellets.

6.8 NETTOYAGE DU TUBE D'ALIMENTATION DE PELLETS

Nettoyez le tube d'alimentation des pellets une fois parSEAine a l'aide d'une brosse ronde dure (illustration 24).Le tube d'alimentation se trouve dans la salle de combustion du poele. De la creosote peut se former dans le tube d'alimentation, pouvant considérablement reduire le passage. Des pellets peuvent alors rester coinces dans le tube.

6.9 OPÉRATIONS D'ENTRETIEN PAR UN TECHNIÇIEN AGRÉÉ

ActivitéFréquence*
Inspection et maintenance professionnelles du poèle (et système de tirage)	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Nettoyage/ramonage du système de cheminée/carneau	Deux fois par saisson, dont la première fois au début de la salle
Remplacer les pièces non mentionnées dans ce manuel	En cas de dommages signalés.
Brancher du poèle sur le conduit de fumée/la cheminée	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Toute autre maintenance non mentionnée spécifique dans ce manuel	1x par saisson, la première fois au début de la salle de chauffage.
Nettoyer le ventilateur de pièce / ventilateur de gaz de carneau	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Nettoyer l'intérieur et l'extérieur du poèle	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Graisser le réducteur de la vis pour granulés	1x par saisson, à la fin de la période de chaufage
Nettoyer la chambre de combus-tion	1x par saisson, à la fin de la période de chaufage et / ou après 1200 heures de service si le poèle indique SERV
Contrôler l' éléments d'allumage 1x par saisson
Nettoyer l'échangeur de chaleur côte air	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Nettoyer l'échangeur de chaleur côte gaz de fumée	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Contrôler la partie electrique : cir-cuit imprimé, cablage, capteurs et sécurités	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Contrôler les flexibles en silicone du manostat	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Contrôler le joint d'étanchérique de la porte et remplacer au besoin	2x par saisson, la première fois au début de la salle de chauffage et / ou après 1200 heures de service si le poèle indique SERV
Tester le poèle aux 5 niveaux de combustion	1x par saisson et / ou après 1200 heures de service si le poèle indique SERV
Tester les sécurités 1x par saisson et	/ ou après 1200 heures de service si le poèle indique SERV

(*) La fréquence indiquée est une fréquence minimale. La législation locale et/ ou les prescriptions de votre compagnie d'assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.

7. SERVICE TECHNIQUE, PIECES DETACHÉES D'ORIGINE

Avant de quitter l'usine, chaque poèle a été testé et approuvéd. Toute réparation ou certification s'avérant nécessaire pendant ou après l'installation du poèle, doit être effectue par des techniciens qualifiés et agrésés par Qlima. Les pieces détaches originales sont exclusivement disponibles dans nos centres de réparation et les points de vente agrésés.

Avant de contacter votre revendeur, le centre de réparation ou le technicianie agréé, munissez-vous du nom du modele et du numéro de série de votre poèle. Ces informations vous seront demandées lors de votre appel.

N'utilise que les pieces détachées originales du Qlima. L'utilisation d'autres pieces que Qlima annule l'application de la garantie.

1. Pour remettre à zéro un code d'erreur, appuyez sur la touche « 3 » et maintenez-la enforcée pendant 3 secondes. Un signal sonore long se fait entendre et le message « NEttoy. Braisier » apparait à l'écran.
2. Les touches 1 et 3 doivent ensuite être enforcées simultanément et maintainues enforcées pendant trois secondes. Un bip sonore se fait entendre et le message « Refroidissement en course » ou « POELE ETEINT » apparait à l'écran.

Si le message « Refroidissement en course » apparait à l'écran, le ventilateur de gaz de fumée et le ventilateur de circulation d'air se mettent à tourner pour refroidir le poèle. Le poèle passé à la phase de refroidissement (Cooldown). Àpres la phase de refroidissement (Cooldown), le poèle peut être rallumé avec la touche 3. Le message « allumage en cours » s'affiche à l'écran.

Si le message « POELE ETEINT » apparait à l'écran, cela signifie que le poèle est déjà refroidi et qu'il peut être directement rallumé par activation de la touche « 3 »

Si la panne revient après le rallumage du poèle, contactez votre revendeur.

L'ÉCRAN AFFICHE :
Error cod. No 01All manqueuniquementpossible pen-dant la miseen route	Le poèle n'a pas atteintsa température minimalependant la phase de mise en route.	Le mécanisme d'allumage estdéfectueux
		La température extérieure esttrop basse
		Les pellets en bois sont mouillés
		Le circuit imprimé électroniqueest défectueux
		La trémie à pellets est vide
		Le pot de brûlage ou la chambrede combustion est sale
		Le moteur de la vis pour pelletsest défectueux
		Le feu ne recoit pas suffisamment d'air de combustion
		Les pellets en bois ne sont pas debonne qualité
		La trémie est bloquée.
		Le capteur de température estdéfectueux

F

63

Error cod. No 05 Boulettes Finies	La température du pot de brûlage est trop BASSE pendant le fonctionne- ment.	La trémie à pellets est vide.
		Le ventilateur de gaz de fumée est défectueux, causant une mauvaise combustion
		Le moteur de la vis pour pellets est défectueux.
		La trémie est bloquée
		Le capteur de température est défectueux
		Les pellets en bois ne sont pas de bonne qualité
		Le pot de brûlage ou la chamble de combustion est sale
Error cod. No 06 All.Decha.- Therm	Le capteur de pression ou le thermostat est activé pendant le fonctionne- ment.	Cheminée sale
		La remise à zéro manuelle du thermostat à l'arrière du poèle a été activée. Remettez le ther- mostat à zéro en dévisant le couvercle noir et en enforcant la toche de remise à zéro blanche.
Error cod. No 08 Arret Total	Le courant en direction du poèle a été coupé mais a entretemps été rétabli	nettoie le pot de brûlage et remet le poèle en route
Error cod. No 09 All.Asp.Fumes	La vitesse du ventilateur de gaz de fumée est inférieure à la vitesse minimale.	Le ventilateur de gaz de fumée est défectueux
		Le capteur de régime du ventila- teur de gaz de fumée est défectueux
		Le circuit imprimé est défectueux
Error cod. No 10 All. De Sur-chauf	La température du circuit imprimé est trop élevé.	Le poèle est très sale
		le capteur situé sur le circuit imprimé est défectueux
		Le circuit imprimé est défectueux
Vider le bra-sier	S'affiche après la remise à zéro d'une panne.	Il ne s'agit pas d'une panne, mais d'une information relative à l'état du poèle.
Service Le poèle	a besoin d'en-tretien
Allumage attende	Le poèle ne peut pas encore mis en route, il est encore en phase de refroidissement
Economie pellets	Le poèle s'éteint auto-matiquement parce que le mode Économique (Save) est activé et que la température réglée est atteinte.

9.PRODUCT FICHE

Nom du fournisseur ou de la marque Qlima			Qlima	Qlima
Model		Viola 85-2S-line	Viola 100-2S-line	Ronda 88S-line
Classe d'efficacité énergétique		A+	A+A+
Type de poèle		à granulés debois	à granulés debois	à granulés debois
Puisance thermique directe (*) kW 7,7 8,7 8,7
Puisance thermique indirecte kW 0,0 0,0 0,0
Indice d'efficacité énergétique 127 125 125
Consommation électrique W 290 / 60 290 / 60		290 / 90
Tension de raccordement	V/Hz	230/-50	230/-50	230/-50
Rendiment utile à capacité nomi-nale / capacité réduite (*)	%	90,6 / 94	88,9 / 94	88,9 / 94
Autres précautions liées au montage,à l'installation ou à la maintenancedu chauffage local		Consulter lemanuel	Consulter lemanuel	Consulter lemanuel
Niveau de CO à une capaciténominale \(d'O_2\)de 13 %/capacitéréduite (*)	%	0,006 / 0,009	0,008 / 0,009	0,008 / 0,009
Teneur moyenne en poussières à 13 %\(d'O_2\)	mg/Nm3	13	15	15
Pour des pieces jusqu'à** m3	225 250 250
Diamètre du tuyau d'évacuation	mm	80	80	80
Température de la fumée à capaciténominaleRéduite (*)	°C	132,4 / 69,9	153,7 / 69,9	153,7 / 69,9
Tirage de cheminée nécessaire	Pa	13	13	13
Avec plusieurs poèmes		Peut'être(***)	Peut'être(***)	Peut'être(***)
Utilisable sur conduite de fuméecombine		Non	Non	Non
Type de combustible		Ø 6 mmDIN+/Önorm+/EN+	Ø 6 mmDIN+/Önorm+/EN+	Ø 6 mmDIN+/Önorm+/EN+
Longueur nominale / diamètre ducarburant	mm	30 / 06	30 / 06	30 / 06
Capacité de la tremie à granulés	kg	15	15	15
Autonomie (min.-max.)	h	8,4 - 20,7	7,3 - 20,7	7,3 / 20,7
Entrée d'air primaire		Oui Oui Oui
Ventilateur de recirculation		Oui Oui Oui
Filtre à air		Non	Non	Non
Poids net	kg	68	68	82

() Conformément à la norme EN14785
(^*) Valeur indicative, varie par pays/region
( ) à déterminer par un installerateur professionnelagree

10. CONDITIONS DE GARANTIE

Votre poèle est garanti pendant 24 mois à partir de sa date d'achat. Pendant cette période de garantie, les defaults de pieces et de main-d'oeuvre sont réparés gratuitement en tenant compte des conditions suivantes :

1. Nous déclinons expressément toute autre réclamation pour dommages, y compris pour dommages indirects.
2. Toute réparation et/ou tout remplacement de piece pendant la période de

garantie ne prolonge pas la durée de la garantie.

1. La garantie n'est plus applicable si la conception du poèle a ete modifie, si des pieces detachées non originales ont ete utilisées ou si le poèle a ete réparé par des personnes non agreées.
2. Les pièces exposées à une usure normale, avec une durée de vie inférieure à la période de garantie, comme les divers joints, le revêtement ignifuge, le verre/ fenêtre, les détails points et la céramique etc, ne sont pas couverts par la garantie.
3. La garantie s'applique uniquement sur presentation de la preuve d'achat originale, datee et non corrigee ou modifiée.
4. La garantie ne s'applique pas pour les dommages causés par le non respect des instructions d'utilisation indiquées dans ce manuel, par négligence et par l'utilisation d'un combustible inadéquat. L'utilisation d'un fuel inadéquat peut être dangereuse **.
5. Les frais et les risques inherents au transport du poèle ou de ses composants sont toujours à la charge du client.
6. La garantie s'applique uniquement lorsque le poèle a été installé par un installateur/agree Qlima et sur presentation du protocole de mise en service signé.

Pour éviter des frais inutiles, lisez d'abord ce manuel avec attention. Si le manuel ne propose aucune solution au problème, consultez votre revendeur ou installerateur.

• La vitre de la fenêtre résiste à des températures supérieures à celles que le poèle peut atteindre. De ce fait, la vitre ne peut être endommagée qu'en dehors de la responsabilité du fabricant/distributor. C'est pourquoi les dégats causés à la vitre ne sont pas couverts par la garantie.
  ** Des substances hautement inflammables peuvent provoquer un feu incontrôable avec de grosses flames. Dans ce cas, n'essayez jamais de déplacer le poèle. Éteignez le poèle immédiatement. En cas d'urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.

Ne pas jeter des apparêls électriques avec les déchets managers municipaux non triés. Utiliser des équipements de collecte séparés. Contacter votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les apparêls électriques sont jetés sur des sites d'envfouissement des déchets ou dans déchetteries, des substances dangereuses risquènt de pénétrer dans les nappes phréatiques et entrer dans la chaine alimentaire et peuvent poser des risques à votre santé et bien-être. Lors du remplacement d' apparêls électriques usages par des apparêls neufs, le revendeur est tenu de reprendre votre vieil apparéil pour recyclage au moins gratuitelement. Ne jetez pas les piles dans le feu car elles pourrait exploser ou rejoiter des liquides dangereux. Si vous remplacez ou si vous détruirez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles;nuisent à l'environnement.

11. DÉCLARATION DE CONFORMITE

Déclaration de conformité

Nous,

PVG Holding B.V.

Kanaalstraat 12c

5347 KM Oss, Pays-Bas

que les produits mentionnés ci-dessous sont conformes aux exigences de base en matière de sécurité et de santé des directives CE applicables aux produits de sa conception et de son type :

Description du produit : Appareils de chauffage pour résidences

Marque du produit Qlima

Référence du produit : Viola 85-2 S-line, Viola 100-2 S-line, Ronda 88 S-line

Résultatsapprovéspar un

Signature autorisée :

J.O.S. Groenevelt

Déclaration CE de conformité.

Nom du fabricant :

PVG Holding B.V.

Type d'appareil :

Appareils résidentiels de chauffage a granulés de bois

Par la presente, nous déclarons que la série d'appareils stipulée ci-après est conforme au mode-type décrit dans la déclaration CE de conformité, et qu'elle est produit et distribuée suivant les exigences de l'arrêté royal relatif au rendement et aux niveaux d'émissions des substances nuisances pour les appareils de chauffage pour les combustibles solides.

Le type d'appareil :

Poèle à granulés

Modèle :

Viola 85-2 S-Line

Renvoi au rapport de test :

K 2104 2017 Z1

Normes harmonisées utilisées :

EN 14785

EN 60335-1

EN 60335-2-102

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 62233

EN 61000-3-3

EN 50581

Nom du laboratoire :

TUV Rheinland

Puisance (la plus basse en kW) :

3,2

Puisance (la plus elevée en kW) :

7.7

Le rendement à la puissance nominale :

90.6%

Emissions de monoxyde de carbone à la puissance nominale :

0.006%

Emissions de particules à la puissance nominale :

13 mg/Nm3

Informations environnementales relatives aux combustibles solides recommends :

Granulés de bois selon DIN 6mm + /ö type + /EN + ou équivalent

Informations environnementales relatives aux combustibles solides deconseillés :

Ne pas utiliser de combustible autre que les granulés de bois mentionnés.
Autres combustibles teils que le travail du bois - déchets de colles et / ou solvants, déchets de bois - en général, - carton - carburant liquide - alcohol, petrole, essence, des déchets ou des ordures, etc.
soni intrids.

Date:

16-06-2020

Signature autorisé :

Nome et Titre du soussigné :

J.O.S. Groenevelt

Déclaration CE de conformité.

Nom du fabricant :

PVG Holding B.V.

Type d'appareil :

Appareils résidentiels de chauffage a granulés de bois

Marque de l'appareil :

Qlima

Par la presente, nous déclarons que la série d'appareils stipulée ci-après est conforme au mode-type décrit dans la déclaration CE de conformité, et qu'elle est produit et distribuée suivant les exigences de l'arrêté royal relatif au rendement et aux niveaux d'émissions des substances nuisances pour les apparciels de chauffage pour les combustibles solides.

Le type d'appareil :

Poèle à granulés

Modèle :

Viola 100-2 S-Line, Ronda 88 S-line

Renvoi au rapport de test :

K 2104 2017 Z1

Normes harmonisées utilisées :

EN 14785

EN 60335-1

EN 60335-2-102

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 62233

EN 61000-3-3

EN 50581

Nom du laboratoire :

TUV Rheinland

Puisance (la plus basse en kW) :

3,2

Puisance (la plus elevée en kW) :

8,7

Le rendement à la puissance nominale :

88.9%

Emissions de monoxyde de carbone à la puissance nominale :

0.008%

Emissions de particules à la puissance nominale :

15 mg/Nm3

Informations environnementales relatives aux combustibles solides recommends :

Granulés de bois selon DIN 6mm + /ö type + /EN + ou équivalent

Informations environnementales relatives aux combustibles solides deconseillés :

Ne pas utiliser de combustible autre que les granulés de bois mentionnés.
Autres combustibles teils que le travail du bois - déchets de colles et / ou solvants, déchets de bois - en général, - carton - carburant liquide - alcohol, petrole, essence, des déchets ou des ordures, etc.
soni intrids.

Date:

16-06-2020

Signature autorisé :

Nome et Titre du soussigné :

J.O.S. Groenevelt
